柱子、WKL、基础钢筋计算实例

梁构件钢筋实例计算 WKL钢筋计算实例 1．平法施工图 WKL1平法施工图，见下图。锚固方式：采用“梁包柱”锚固方式。

2．钢筋计算 (1)计算参数 ①柱保护层厚度c＝30mm； ②梁保护层＝25mm； ③laE＝33d； ④双肢箍长度计算公式：(b－2c＋d)×2＋(h－2c＋d) × 2＋(1.9d＋lOd)×2； ⑤箍筋起步距离＝50mm； ⑥锚固方式：采用“梁包柱”锚固方式。P59 (2)钢筋计算过程 1)上部通长筋218 ①按梁包柱锚固方式，两端均伸至端部下弯1.7 laE ②上部通长筋长度： ＝7000＋5000＋6000＋300＋450－ 60＋2×1.7laE ＝7000＋5000＋6000＋300＋450－60＋2×1.7×33×18 ＝20771mm ③接头个数＝20771/9000－1＝2个 2)支座1负筋上排28下排218 ①上排支座负筋长度＝1.7laE＋（7000－600）／3＋600－30 ＝1.7×34×18＋(7000－ 600)/3＋600－ 30＝3745mm ②下排支座负筋长度＝1.7laE＋(7000－600)/4＋600－30 ＝1.7×34×18＋(7000－600)/4＋600－30＝ 3211mm 3)支座2负筋上排218下排218 ①上排支座负筋长度＝2×(7000－600)/3+600＝4867mm ②下排支座负筋长度＝2×(7000－ 600)/4+600＝3800mm 4)支座3负筋上排28下排28 ①上排支座负筋长度＝2×(6000－750)/3+600＝4100mm ②下排支座负筋长度＝2×(6000－750)/4+600＝3225mm 5)支座4负筋上排218下排218 ①上排支座负筋长度＝1.7laE十(6000－750)/3＋900－30 ＝1.7×34×18＋(6000－750)/3＋900－30＝3661mm ②下排支座负筋长度＝1. 7laE＋(6000－750)/4＋900－30 ＝1.7×34× 18＋( 6000－750)/4＋900－ 30＝3223mm

6)下部通长筋422 P79 ①上部通长筋长度＝ 7000＋5000＋6000＋300＋450－60＋2×15d ＝7000＋5000＋6000＋300＋450－60＋2×15×22 ＝19350mm ②接头个数＝19350/9000－1＝2个

7)箍筋长度（4肢箍） ①外大箍筋长度＝(200－2×25＋8) 2＋(500－2×25＋8) ×2＋2×11.9×8 ＝1423mm ②里小箍筋长度＝2×{[(200－50)/3＋25＋8]＋(500－50＋8) }＋2 ×11.9×8 ＝1273mm

8)每跨箍筋根数 ①箍筋加密区长度＝2×500＝lOOOmm ②第一跨＝21＋21＝42根 加密区根数＝2×[(1000－50)/100＋1]＝21根 非加密区根数＝（7000－600－2000）/200－1＝ 21根 ③第二跨＝21＋11＝32根 加密区根数＝2×[(1000－ 50)/100＋1] ＝21根 非加密区根数＝(5000－ 600－2000)/200－1＝11根 ④第三跨＝21＋16 ＝37根 加密区根数＝2×[(1000－50)／100＋1]＝21根 非加密区根数＝(6000－750－2000)/200－1＝16根 ⑤总根数＝42＋32＋37 ＝111根

框架柱构件钢筋实例计算

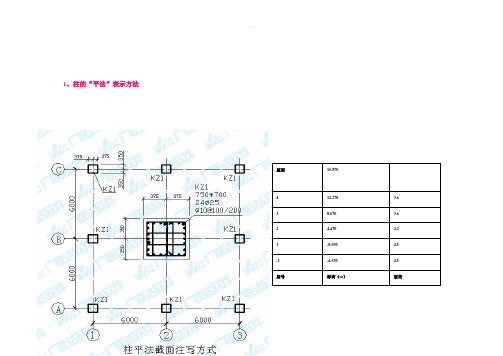

本小节所有构件的计算条件，见下表。 注：KZI为边柱，C25混凝土保护，三级抗震，采用焊接连接，主筋在基础内水平弯折为200。 基础箍筋2根，主筋的交错位置、箍筋的加密位置及长度按《l1G101－1》计算。 Lae=35d 计算过程： 考虑相邻纵筋连接接头需错开，纵筋要分两部分计算：

基础部分： 625： L1＝底部弯折十基础高十基础顶面到上层接头的距离（满足≥Hn/3） ＝200＋(1000－100)＋(3200－ 500)/3 ＝200＋1800 ＝2000

625: L2 ＝底部弯折十基础高十基础顶面到上层接头的距离十纵筋交错距离 ＝200＋ (1000－100)＋(3200－500)/3＋Max(35d, 500) ＝200＋2675＝2875 一层：1225： L1＝ L2＝层高－基础顶面距接头距离十上层楼面距接头距离 ＝3200－Hn／3＋Max(Hn／6,hc ,500) ＝3200－900＋550＝2850

二层：1225： L1＝ L2＝层高一本层楼面距接头距离十上层楼面距接头距离 ＝3200－Max( Hn/6 ,hc ,500)＋Max( Hn/6,hc ,500) ＝3200－550＋550 ＝3200

三层：1225： L1＝ L2＝层高一本层楼面距接头距离十上层楼面距接头距离 ＝3200－ Max(Hn／6,hc,500) ＋Max(Hn／6，hc，500) ＝3200－ 550＋550 ＝3200

顶层：柱外侧纵筋425: 225: L1＝层高一本层楼面距接头距离一梁高十柱头部分 ＝3200－ (Max(Hn／6，hc，500) －500＋1.5Lae ＝3200－[550－500＋1.5×35×25]＝2358 225: L2＝层高一（本层楼面距接头距离十本层相邻纵筋交错距离）－梁高十柱头 ＝3200－(Max(Hn／6,hc,500)＋Max(35d,500) －500＋1.5Lae) ＝3200－(550＋35×25) －500＋15×35×25 ＝1745＋843 ＝2588

柱内侧纵筋825： 425： L1＝层高一本层楼面距接头距离一梁高十柱头部分 ＝3200－ Max(Hn/6,hc,500) －500＋hb—Bhc＋12d ＝3200－550－500＋500－30＋12×25 ＝2620＋300 ＝2920

425： L2＝层高一（本层楼面距接头距离十本层相邻纵筋交错距离）一梁高十柱头 ＝3200－ (Max( Hn/6 ,hc, 500)＋Max(35d, 500) －500＋hb － Bhc＋12d ＝3200－ (550＋35×25) －500＋(500－30)＋12×25 ＝1745＋300 ＝ 2045 箍筋尺寸： 双肢箍长度计算公式：(b－2c＋d)×2＋(h－2c＋d)×2＋(1.9d＋lOd)×2； 箍筋根数： 一层： 加密区长度＝Hn/3＋hb＋Max(柱长边尺寸，Hn／6，500) ＝(3200－ 500)/3＋500＋550 ＝1950 非加密区长度＝Hn一加密区长度 ＝(3200－500) －1950＝750 N＝ (1950/100)＋(750/200)＋1＝ 25

二层： 加密区长度＝2max(柱长边尺寸，Hn／6，500)＋hb ＝2×550＋500＝1600 非加密区长度＝Hn一加密区长度 ＝ (3200－ 500) －1600＝1100 N ＝(1600/100)＋(1100/200)十1 ＝23 三、四层同二层总根数： N＝2＋25＋23×3＝96根

如图所示，计算独立基础底板配筋工程量。已知：基础底板混凝土保护层厚度40㎜。（规范规定：基础边长X≥2500㎜时．受力钢筋的长度可减为0.9X交错布置。） 11G101-3 P63

为什么钢筋计算中，135o弯钩我们在软件中计算为11.9d？ 我们软件中箍筋计算时取的11.9D实际上是弯钩加上量度差值的结果，我们知道弯钩平直段长度是10D，那么量度差值应该是1.9D，下面我们推导一下1.9D这个量度差值的来历： 按照外皮计算的结果是1000+300；如果按照中心线计算那么是：1000-D/2-d+135/360*3.14*（D/2+d/2）*2+300,这里D取的是规范规定的最小半径2.5d，此时用后面的式子减前面的式子的结果是：1.87d≈1.9d。

6、箍筋 箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。（如下图所示）

4、腰筋 构造钢筋。其搭接与锚固长度可取为15d，即：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋。其搭接长度为l1或l1e（抗震），锚固长度为la或lae（抗震），算法同贯通钢筋。即端支座锚固值＝支座宽度-保护层+15d ，中间支座锚固值＝Max{Lae，0.5Hc＋5d } 5、拉筋 拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值） 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）
