3-4-1 广域网协议的配置

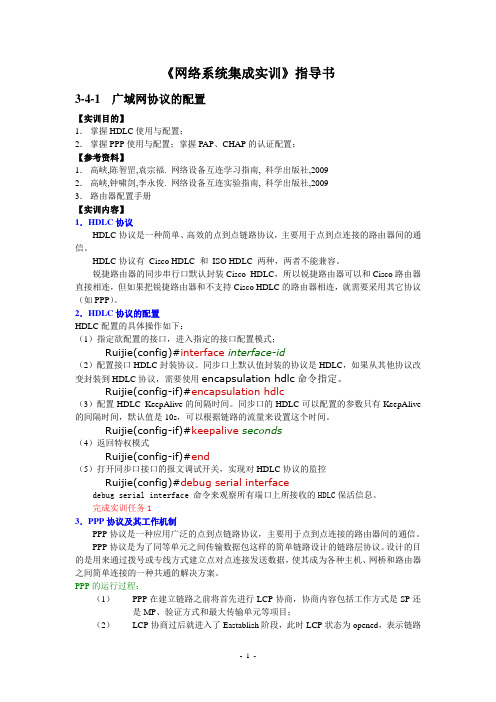

《网络系统集成实训》指导书3-4-1 广域网协议的配置【实训目的】1．掌握HDLC使用与配置；2．掌握PPP使用与配置；掌握PAP、CHAP的认证配置；【参考资料】1．高峡,陈智罡,袁宗福. 网络设备互连学习指南, 科学出版社,20092．高峡,钟啸剑,李永俊. 网络设备互连实验指南, 科学出版社,20093．路由器配置手册【实训内容】1．HDLC协议HDLC协议是一种简单、高效的点到点链路协议，主要用于点到点连接的路由器间的通信。
HDLC协议有Cisco HDLC 和ISO HDLC 两种，两者不能兼容。
锐捷路由器的同步串行口默认封装Cisco HDLC，所以锐捷路由器可以和Cisco路由器直接相连，但如果把锐捷路由器和不支持Cisco HDLC的路由器相连，就需要采用其它协议（如PPP）。
2．HDLC协议的配置HDLC配置的具体操作如下：（1）指定欲配置的接口，进入指定的接口配置模式；Ruijie(config)#interface interface-id（2）配置接口HDLC封装协议。
同步口上默认值封装的协议是HDLC，如果从其他协议改变封装到HDLC协议，需要使用encapsulation hdlc命令指定。
Ruijie(config-if)#encapsulation hdlc（3）配置HDLC KeepAlive的间隔时间。
同步口的HDLC可以配置的参数只有KeepAlive 的间隔时间，默认值是10s，可以根据链路的流量来设置这个时间。
Ruijie(config-if)#keepalive seconds（4）返回特权模式Ruijie(config-if)#end（5）打开同步口接口的报文调试开关，实现对HDLC协议的监控Ruijie(config)#debug serial interfacedebug serial interface 命令来观察所有端口上所接收的HDLC保活信息。
路由器广域网设置步骤
路由器广域网设置步骤想要更全面、更快速的感受无线路由器的丰富功能，我们就需要到它的具体界面中进行一些细上节的调整了，一起进阶高级用户吧。
广域网（WAN口）的设置首先是从广域网的设置开始，在这里就是“网络参数”中的“WAN口设置”（见上图红框内选项）。
用户可以根据运营商提供的网络模式，进行选择上网方式在“WAN口设置”界面中，用户可以对广域网进行更为精准的设置调整。
先进行“WAN口连接类型”的选择，在这里用户会看到更多的上网方式。
同前面的“设置向导”比较，还多出了L2TP、PPTP和DHCP+等模式，选择广泛，用户可以根据运营商提供的网络模式，进行选择。
常见的PPPoE（ADSL虚拟拨号）上网方式设置L2TP和PPTP都是基于VPN(虚拟专用网)的上网方式，是通过一个公用网络(通常指因特网)建立一个临时的、安全的连接，是一条穿过混乱的公用网络的安全、稳定的隧道，是对内部网的扩展，可以帮助远程用户、公司分支机构、商业伙伴及供应商同公司的内部网建立可信的安全连接，并保*数据的安全传输。
L2TP上网方式设置在对L2TP或PPTP上网方式进行设置时，上网帐号、上网口令需正确填入ISP提供的帐号和口令，可根据ISP提供的动态IP、静态IP 按需设置IP，服务器IP/域名需正确填入ISP为你提供的IP地址或域名。
除此而外，还可按需选择自动断线等待时间、按需连接、自动连接、手动连接等上网方式，完成更改后，点击保存按钮即可。
而DHCP+上网方式则适用于那些采用DHCP+认*技术运营商提供的宽带接入服务的用户选择。
DHCP+上网方式在设置DHCP+上网方式时，也需要正确填入ISP提供的上网帐号和上网口令，填入认*服务器地址，选择自动或手动连接方式。
然后点击保存按钮。
通过认*用户的有关信息，确认是合法用户之后，就把相关参数，如IP地址、DNS服务器、子网掩码、网关的地址等传送给用户。
用户得到这些参数之后，就能直接进入Inter网进行通信，而所有的通信流无需经过DHCP服务器。
路由器广域网设置
路由器广域网设置路由器广域网设置一、广域网设置：1)：先将您的入户网线接入到JCG JHR-N926R的蓝色WAN口，然后用一根网线将您的电脑与JCG JHR-N926R的LAN任意一口或直接用无线搜索到信号后连接到路由器。
2)：打开您的浏览器，在浏览器地址栏中输入“192.168.1.1”进入智能无线路由器的管理设置界面。
3)：点击广域网连接然后会出现以下对话框，提示需要输入用户名和密码，账号密码默认为“admin”。
输入后点击确定就行了。
4)：进入以下界面①——如果是网吧或小区光纤接入用户，宽带服务提供商会向您提供IP 地址，子网掩码，网关和域名服务器等详细信息，您只需要在直接在路由器上正确的设置这些参数就可以了。
②——如果您的宽带是直接将网线接入电脑，不用进行拨号就可以上网的就可以使用这种方式来进行联网，直接选择②就可以了。
③——中国电信，中国网通ADSL 宽带业务通常会采用这种联机方式，个别小区宽带或公司网络也会采用这种方式。
PPPoE 联机方式需要宽带服务商向您提供帐号和密码，这些信息需要设置到路由器上才能正常上网。
④——ADSL拨号账号输入框，在此输入宽带提供商提供的账号⑤——ADSL拨号密码输入框，在此输入宽带提供商提供的密码⑥——ADSL拨号密码确认框。
⑦——这里是网络尖兵的选项，是为了方便一些宽带服务提供商使用的网络尖兵而使用户不能通过路由器多台电脑上网的一个软件，点击启用就能破解网络尖兵，一般在北方用的比较多。
⑧——这里是为了方便用户忘记密码而设计的.，可以显示出填入密码框内的密文。
以下设置默认就行了点击保存，然后重启路由器。
或者是直接点击应用。
二、局域网设置：1)：点击左侧的局域网，进入下面的设置页面，按照以下参数设置或者自己设置参数都行，但是最后记得要保存设置。
①——IP地址：路由器自身地址，默认就行了。
②——子网掩码：子网掩码控制着网络中可以容纳的主机数，如果没有特殊需要，保持默认值即可。
广域网协议怎么设置
广域网协议怎么设置与局域网相对的，也就是广域网，那么针对广域网的相关设置我们今天来为大家总结一下，包括路由的广域网协议设置和三层交换机的广域网协议。
希望通过店铺介绍的内容，能让大家对这个方面能有所掌握。
广域网协议的路由配置操作步骤：进入全局配置状态 config term进入端口配置状态 interface serial slot/position设置HDLC的帧类型 encapsulation hdlc设置IP地址及其子网掩码ip address ip-address netmask如果本端口联接的是DCE线缆，则要设时钟clockrate clock-rate广域网协议的路由配置举例路由器A的IP地址为132.4.2.2，B的IP地址是132.4.2.1，都使用s2/0口进行联通。
对路由器A的配置如下：router# config term router(config)# interface serial2/0 router(config-if)# encapsulation hdlcrouter(config-if)# ip address 132.4.2.2 255.255.0.0 router(config-if)# clockrate 64000 对路由器B的配置如下：router# config term router(config-if)# encapsulation hdlc router(config-if)# ip address 132.4.2.1 255.255.0.0 router(config-if)# clockrate 64000广域网协议的三层交换机配置与采用微处理器的传统的路由器相比，三层路由交换机的速度更快，因为它们使用ASIC(专用集成电路)硬件。
三层多协议交换机(默认)配置功能丰富的操作系统，包括三层IP静态路由、RIP、RIPv2、VRRP和OSPFv2路由协议。
实验六 广域网协议封装与验证配置
实验六 广域网协议封装与验证配置一、实验目的1.理解广域网协议的类型及工作原理。
2.掌握PPP 协议配置方法。
二、实验设备路由器两台，PC 机两台，直连线两条，V35电缆两条。
三、实验步骤1．按图6-1将实验设备连接好。
图6-12．为路由器Router1各接口封装PPP 协议及分配IP 地址。
Router1>enableRouter1#configure terminalRouter1(config)#interface fastethernet 1/0Router1(config-if)#ip address 192.168.1.1 255.255.255.0 Router1(config-if)#no shutdownRouter1(config-if)#exitRouter1(config)#interface serial 1/2Router1(config-if)#encapsulation pppRouter1(config-if)#ip address 192.168.12.1 255.255.255.0 Router1(config-if)#clock rate 64000Router1(config-if)#no shutdownRouter1(config-if)#endRouter1#show ip interface brief !显示路由器接口的配置 Router1#show interface serial 1/23．在路由器Router1上配置静态路由。
Router1# configure terminalRouter1(config)#ip route 192.168.2.0 255.255.255.0 192.168.12.2 Router1(config)#exitRouter1#show ip route !显示Router1上的静态路由信息4. 为路由器Router2各接口封装PPP 协议及分配IP 地址。
实验四 路由器HDLC和PPP配置
实验四路由器HDLC和PPP配置4.1 配置HDLC4.1.1 实验目的配置串口；λ配置HDLC；λ查看串口信息。
λ4.1.2 实验配置本实验需要以下设备（以2组为单位）：2台PC机，安装有Telnet组件；λ3台Cisco 3620路由器；λλ 2条V.35DTE电缆，2条V.35DCE电缆；本实验的拓扑结构如图4-1所示。
R1为本地路由器，R3为转接路由器，R2为远程路由器。
图4-1 网络拓扑结构4.1.3 实验内容第1步：在R1上以HDLC封装配置DTE串口S0/0interface serial 0/0encapsulation hdlcip address 10.1.1.1 255.255.255.0no shutdownexit第2步：在R3上以HDLC封装配置与R1相连的DCE串口S（接口号取决于实验分组），并使其与R1的S0/0处于同一子网中；interface serial s0/0encapsulation hdlcip address 10.1.1.2 255.255.255.0clock rate 9600no shutdownexit第3步：在R1上查看串口信息，测试到R3的串口S0/0连通性。
show interfaces serial 0/0ping 10.1.1.24.2 配置PPP4.2.1 实验目的配置串口λ配置PAP认证λλ配置CHAP认证4.2.2 实验配置同实验4.1.4.2.3 实验内容第1步：在R2上以PPP封装配置DTE串口S0/0interface serial s0/0encapsulation pppip address 10.1.2.1 255.255.255.0no shutdownexit第2步：在R3上以PPP封装配置与R2相连的DCE串口S（接口号取决于实验分组），并使其与R2的S0/0处于同一子网中；interface serial s0/1encapsulation pppip address 10.1.2.2 255.255.255.0clock rate 9600no shutdownexit第3步：在R2上配置在R3上登录的PAP认证用户名和密码ppp pap sent-username R2 password 123第4步：在R3上配置PAP认证，并为R2设置用户名和密码ppp authentication papusername R2 password 123第5步：在R2上查看串口信息，测试到R3的串口S0/1连通性。
