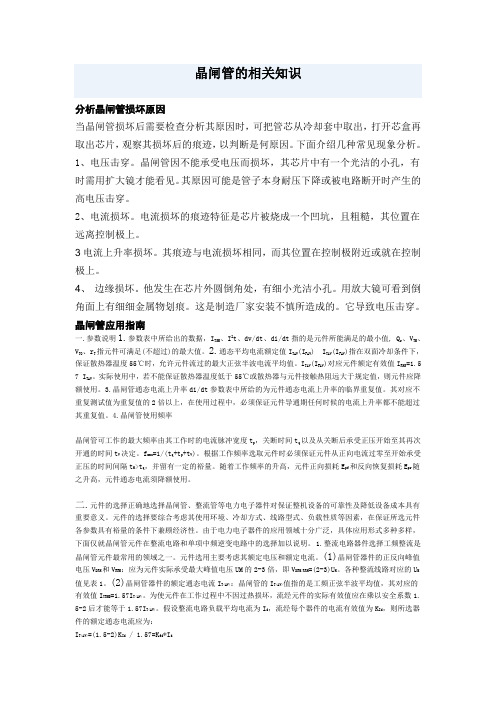

晶闸管的相关知识5

晶闸管的相关知识分析晶闸管损坏原因当晶闸管损坏后需要检查分析其原因时，可把管芯从冷却套中取出，打开芯盒再取出芯片，观察其损坏后的痕迹，以判断是何原因。

下面介绍几种常见现象分析。

1、电压击穿。

晶闸管因不能承受电压而损坏，其芯片中有一个光洁的小孔，有时需用扩大镜才能看见。

其原因可能是管子本身耐压下降或被电路断开时产生的高电压击穿。

2、电流损坏。

电流损坏的痕迹特征是芯片被烧成一个凹坑，且粗糙，其位置在远离控制极上。

3电流上升率损坏。

其痕迹与电流损坏相同，而其位置在控制极附近或就在控制极上。

4、边缘损坏。

他发生在芯片外圆倒角处，有细小光洁小孔。

用放大镜可看到倒角面上有细细金属物划痕。

这是制造厂家安装不慎所造成的。

它导致电压击穿。

晶闸管应用指南一.参数说明1.参数表中所给出的数据，I TSM、I2t、dv/dt、di/dt指的是元件所能满足的最小值, Q r、V TM、V TO、r T指元件可满足(不超过)的最大值。

2.通态平均电流额定值I TAV(I FAV) I TAV(I FAV)指在双面冷却条件下，保证散热器温度55℃时，允许元件流过的最大正弦半波电流平均值。

I TAV(I FAV)对应元件额定有效值I RMS=1.57 I TAV。

实际使用中，若不能保证散热器温度低于55℃或散热器与元件接触热阻远大于规定值，则元件应降额使用。

3.晶闸管通态电流上升率di/dt参数表中所给的为元件通态电流上升率的临界重复值。

其对应不重复测试值为重复值的2倍以上，在使用过程中，必须保证元件导通期任何时候的电流上升率都不能超过其重复值。

4.晶闸管使用频率晶闸管可工作的最大频率由其工作时的电流脉冲宽度t p，关断时间t q以及从关断后承受正压开始至其再次开通的时间t V决定。

f max=1/(t q+t p+t V)。

根据工作频率选取元件时必须保证元件从正向电流过零至开始承受正压的时间间隔t H>t q，并留有一定的裕量。

ZLB零损耗深度限流装置有效性及可靠性分析

ZLB零损耗深度限流装置有效性及可靠性分析摘要：本文简要介绍了ZLB零损耗深度限流装置的工作原理和基本性能，从限流效果的角度分析了该装置的有效性，从机械和控制策略的可靠性两个方面对装置进行了技术剖析，以期为用户选用该装置提供一些技术参考。

关键词：深度限流装置；有效性；可靠性引言随着电力行业的发展，工业供配电系统的短路容量日益增大，用户对于供电可靠性的要求越来越高；但另一方面，电力系统发生短路时的故障电流也日益增大，已经接近甚至超过了真空断路器的最大分断能力，严重威胁着发电机、变压器、断路器以及输电线路的安全。

短路电流的危害主要来自于巨大的电动力和可观的热效应，因此避免其危害的根本措施有两条，一是限制短路电流的峰值，二是缩短短路电流的持续时间。

为实现这一目标，国内外生产厂家和科研院所开展了大量的研发工作，提出了许多短路电流的限制方法，但迄今为止，技术上最为成熟可靠、市场应用最广泛的只有爆炸型大容量高速开断装置[1]~[3]。

该类装置利用电子检测电路判断短路故障，控制由炸药爆轰波驱动的主回路高速开断，由并联的高压限流熔断器完成灭弧吸能。

实际运行使用中，通常将该类装置与系统原有的限流电抗器并联，既可以大幅降低正常运行时的损耗，又能有效限制短路电流，同时还能在一定程度上保证供电的连续性。

近年来，市场上新出现了一种名为零损耗深度限流装置的产品[4]，该产品通过罗氏线圈监视系统电流，当短路电流大于设定的幅值，高速DSP通过专用算法，快速精确地预测出三相电流过零点的精确时间，分别在每相电流过零之前发出信号。

高速开关使用高速涡流驱动机构，在电流接近过零点时三相分别准确分闸开断，短路电流换流进入深限流电抗器中，限制短路电流，短路电流幅值大大降低。

据称，该装置可在7-15毫秒内可将短路电流限制在原幅值50%以下，使系统所受到的短路冲击大大降低，保护系统内变压器发电机等电气设备，保证系统的安全运行。

短路故障切除后，测控单元自动检测母线电压回升立即给高速开关发出合闸命令，深度限流电抗器退出，系统即可恢复正常运行。

电抗器

电抗器引言：电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

主要分类按结构及冷却介质、按接法、按功能、按用途进行分类。

电抗器（图1）1、按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如：干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2、按接法：分为并联电抗器和串联电抗器。

3、按功能：分为限流和补偿。

4、按用途：按具体用途细分，例如：限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器（扼流圈其实就是电感，可抑制高频交流电流，让低频和直流通过）、串联谐振电抗器、并联谐振电抗器等。

电抗器作为无功补偿手段，在电力系统中是不可缺少的。

电抗器

+ 滤波电抗器。用于整流电路中减少直流电
流的幅值，以消除电路某次谐波的电压或电流。 + 起动电抗器。与电动机串联，限制其起动电流。
+ 电抗器也叫电感器，一个导体通电时就会
在一定空间产生磁场，通电长直导体的电感较小，所产生的磁场不强，实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让螺线管有更大的电感，便在螺线管内插入铁心，称为铁心电抗器。电抗分为感抗和容抗。感抗器和容抗器统称为电抗器。
+ 输入电抗器： + 输入电抗器的作用是限制变流器换相时电网侧
的电压降；限制电网电压的跳跃或电网系统操作时所产生的电流冲击。当电网短路容量与变流器变频器容量比大于33:1时，输入电抗器的相对电压降，对单相限工作为2%，四象限为 4%，当电网短路电压大于6%时，允许输入电抗器运行。对于12脉动整流单元，至少需要一相对电压降为2%的网侧进线电抗器。输入电抗器主要应用于工业/工厂自动化控制系统中，安装在变频器、调速器与电网电源输入电抗器之间，用于抑制变频器、调速器等产生的浪涌电压和电流，最大限度的衰减系统中的高次谐波及畸变谐波。
电机连接电缆的容性充电电流及电机绕组上的电压上升率限制在540v/us以内，一般功率为4-90kw变频器与电动机间的电缆长度超过50m时，应设置电抗器。
+ 结构特点： + 1、适用于无功功率补偿和谐波的治理 + 2、输出电抗器主要作用是补偿长线分布电
容的影响，抑制输出谐波电流 + 有效地保护变频器和改善功率因数，能阻止来自电网的干扰。
+ +
+
+
线，通过的是交流电流；作用：限制变流器换相时电网侧的压降和晶闸管的电流上升率和电压上升率。结构特点: 1、进线电抗器为三相，均为铁芯干式。 2、线圈采用漆包扁铜线绕制，排列紧密均匀。 3、芯柱部分紧固件采用无磁性材料，减小运行时的涡流现象。

高压直流断路器

高压直流断路器的研究摘要本文详述了高压直流断路器在直流系统中的功能要求以及直流断路器的功能作用，介绍了高压直流断路器的工作原理及组成结构。

分析了现阶段应用于高压直流断路器的开断电流、熄灭电弧的各种方法，并阐述了各种方法的原理，通过对原理的分析阐述了各种方法的优缺点，并得出有源叠加振荡方式与无源叠加振荡方式是现阶段实现高压直流断路器的最佳方式。

关键词：直流断路器开断电流无源叠加振荡有源叠加振荡0 前言直流断路器是直流换流站的主要电气设备之一。

它不仅在系统正常运行时能切断和接通高压线路及各种空载和负荷电流，而且当系统发生故障时，通过继电保护装置的作用能自动、迅速、可靠地切除各种过负荷和短路电流，防止事故范围的扩大。

在高压直流输电系统中，某些运行方式的转换或者故障的切除要采用直流开关。

直流断路器同样因为直流电流难以熄弧、直流断路器吸收的能量大以及过电压高而制约其发展。

1 直流断路器在直流系统中的功能要求[1]直流系统中的断路器主要包括中性母线断路器、高速接地断路器、金属回路转换断路器和大地回线转换断路器。

1.1 中性母线断路器两端换流站的每一极都有一台中性母线断路器。

当直流闭锁时，在换流站没有投旁路的情况下，极控系统将使直流电流降为零，中性母线断路器在无电流的情况下合闸1.2 高速接地断路器每个换流站都有一台高速接地断路器，当接地极退出运行时，两端换流站的高速接地断路器应自动将中性母线接到换流站接地网，不要求具备大电流转换能力，但必须能在双极运行时打开。

1.3 金属回路转换断路器金属回路转换断路器功能是将直流运行电流从较低阻抗的大地回路向具有较高阻抗的金属回路转移。

直流电流从大地回路向金属回路的转移不应降低运行极的直流输送功率。

1.4 大地回线转换断路器大地回线转换断路器用于将直流运行电流从具有较高阻抗的金属回路转移至具有较低阻抗的大地回路。

直流电流从金属回路向大地回路的转移不应引起直流功率的降低。

2 直流断路器的基本构成与工作原理直流断路器的组成与交流断路器的构成结构基本相同，只在交流断路器的基础上增加了振荡装置和耗能元件。

进网许可考试(高压)必过法宝之一..案例分析题

A1001 用户供配电系统常用的电压调整措施有_____。

（A、B、C、D）A、正确选择变压器的变比和电压分接头B、降低系统阻抗C、使三相负荷平衡D、采取补偿无功功率措施A1002 某变电站避雷针架设高度为20m，则该避雷针在12m的高度的保护半径是_____。

（B）A、10mB、8mC、12mD、6m20<30,p=1Hb=12>0.5h=10r=h-Hb=8mA1003 FZN12-40.5型开关柜配备电缆试验插座，电缆试验时只需分开_____，利用电缆试验插座即可对电缆进行试验。

（A、B）A、断路器B、隔离开关C、主母线D、拔下电缆头A1004 有一额定值为220V、1500W的电阻炉，接在220V的交流电源上，则电阻炉的电阻和通过它的电流各为_____。

（A）A、32.3, 6.82AB、35.3, 8.82AC、42.3, 9.82AD、47.3, 14.82AA1005 在变(配)电所内高压成套装置采用固定式断路器功能单元时，高压出线开关柜内一般装设有_____等一次设备。

（A、B、D）A、隔离开关B、断路器C、接地开关D、电流互感器E、电压互感器A1006 某变电站避雷针架设高度为40m，则该避雷针地面保护半径是_____。

（D）A、30mB、40mC、50mD、60mA1007 变压器纵差保护的动作电流按躲过_____整定。

（A、B、C）A、二次回路断线B、空载投运时激磁涌流C、互感器二次电流不平衡D、变压器最大负荷电流A1008 导线的电阻为4Ω，今把它均匀地拉长到原来的2倍，电阻变为_____Ω。

（B）A、8B、16C、24D、32A1009 填写操作票的要求包括：_____。

（A、B、C、D）A、操作票应用黑色或蓝色的钢(水)笔或圆珠笔逐项填写。

B、用计算机开出的操作票应与手写票面统一；C、操作票票面应清楚整洁，不得任意涂改。

D、操作票应填写设备的双重名称，即设备名称和编号。

特高压换流变压器现场局部放电试验技术分析

之一。
【摘
要】特高压换流变压器现场局部放电试验的技术是很多
电力部门比较热衷的话题。本文针对这个问题分析了特高压换流变压器现场ＡＣＬＤ试验、特高压换流变压器现场局部放电检测干扰源及抗干扰措施，以期望对特高压换流变压器现场局部放电试验提供
ＰｏｗｅｒＴｅｃｈｎｏｌｏｇｙ
特高压换流变压器现场局部放电试验技术分析
郑广玉
（广西送变电建设公司，广西南宁５３００００）
除系统中的接触啊放电的现象发生。在选用屏蔽罩的时候要检验屏蔽罩的上部是否为半球形、下部是否为单环形。屏蔽双环必须由两个圆形的单环组成，并且屏蔽罩和屏蔽双环表面的最大强度不得大于１．５ＭＶ／ｍ。屏蔽罩场的计算可以通过相应的公式来计算。采用的高压导线和连接线按防晕设计中导线和连接的直径必须足够大，从而保证表面的饿最大强大不得大于１．５ＭＶ／ｍ，这里场强可以采用原著对平板电机的场强计算公式来计算。３．３脉冲型干扰分析脉冲型干扰在时域上是持续时间较短的脉冲信号，在频域上则是频率成分的款待信号，因而脉冲型干扰具有局部放电信号的大部分特征。因而在进行局部放电试验中，高频脉冲型干扰的波形和频率特征与放电脉冲极为相似，甚至在一般状态下很难区分，唯有使用三维图谱观察才能比较明显地对脉冲型干扰进行区分。高频脉冲型干扰大致可以分为三类：固定相位的脉冲干扰；与电压相位有时间相关规律的干扰；随机出现的干扰脉冲。脉冲型干扰在时域上呈离散型，针对这一特性应该采用时域开窗法来进行抑制，时域开窗也有硬件和软件之分，硬件方法主要有差动平衡阀和脉冲鉴别法。两者都是利用两个测量点之间的脉冲差来对外部干扰进行抑制。但是在实际应用中，由于进入两脉冲的脉冲干扰的来源和途径具有差异性，因而脉冲干扰在相位和幅值上的差别也是非常大的，因而采用的单一的方法是无法对所有脉冲干扰进行抑制的，可以采用超声波来进行识别提高识别＿的精确性。随机干扰出现的相位、次数和量值具有很大的不确定性，并且非常容易出现相位错乱与局部放电相混合的现象，但是这种脉冲具有一个特点就是次数和零值与相位相当。在检测的时候直接对相位进行检测就可以起到很好的检测效果。３．４检测阻抗引起的干扰分析在对换流变压器现场局部放电进行试验的过程中由于施加在变压器套管上的电压会很高，如果流经局部放电检测的阻抗电流较小就容易产生超过其本身的电流，在这种情况下就会引起检测阻抗的磁饱和，因此在测量电压时要检测阻抗内的磁饱和会产生谐波的影响。相关的试验证明这种谐波的幅值与所选用的检测阻抗的通流强度有关，如果系统选用的检测阻抗具有较大的调节上限那么系统中能够通过的电流能力就强，产生谐波的可能性就越小。如果局部放电检测回路的灵敏可测性降低，那么检测就必须根据局部放电试验的具体情况来做相应的调整。现场试验的时候应该根据试验回路的等效调节电容来选用测量阻抗，从而对局部放电信号进行排除从而可以提高系统的抗干扰水平。如果测量回路的相关系数一经确定，测量回路的协振电容就可以通过相应的公式来计算。根据所计算出来的电容公式来对系统的电感和电流进行阻抗检测，这是最有效的降低检测阻抗干扰的方法

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

摘要:提出了一种基于高速斥力开关和双向晶闸管开关的新型混合型限流断路器方案,在研制出3kA/320V限流断路器样机基础上,对其在高短路电流上升率时的换流过程进行了分析和试验研究。推导了换流过程的等效电路模型和换流时间的计算公式,并进行了不同电流上升率的限流试验以验证所建模型的正确性。通过减小换流支路电感和减小斥力开关动作延时,样机成功实现了13.6kA的电流转移(电流上升率为26A/μs)及限流分断,换流时间仅为100μs。关键词:混合型限流器;限流断路器;电磁斥力开关;快速晶闸管中图分类号:TM471;TM77

收稿日期:2009202224;修回日期:2009205206。国家自然科学基金委员会创新研究群体基金资助项目(50721063);国家自然科学基金资助项目(50877078)。

0　引言近年来,随着电力系统容量的持续增长和用电负荷的不断增加,电网中的短路电流水平日益提高,

短路电流峰值可达到100kA以上,且短路电流上升速率di/dt极高(超过20A/μs),而目前断路器的极限分断能力不足100kA,且动作时间较长,难以在短路电流上升段将其分断[122]。在电网中装设故障限流装置(FCL)是解决该类问题的较理想方案,

国内外已开展了多种结构FCL的研究,主要有超导限流器、固态限流器和混合型限流断路器(HCLCB)等[328]。HCLCB通常由机械开关或真空开关、固态开关、限压吸能电路和检测控制电路组成[9212]。系统正常运行时,电流全部从机械开关上流过;当系统发生短路故障时,控制电路使机械开关分断,同时使固态开关电路中的电力电子器件导通,电流从机械开关上自然转换至固态开关上,并由固态开关进行分断。由于固态开关的存在,机械开关是在零电压条件下无弧分断的。在短路电流上升率较高时,机械开关能否将短路电流快速换流至固态开关上是决定混合型限流技术成败的关键[4]。文献[9]指出,限流断路器的换流时间与电弧电压、延迟时间、固态开关支路电感以及器件导通压降有关,但并未给出它们之间的数学关系表达式;文献[10]分析了限流断路器在额定电流时(di/dt=0)的换流过程,但没有对短路电流快速上升时的换流过程进行分析;文献[11]对真空开关

与门极可关断晶闸管(GTO)之间的电流转移过程进行了分析,但其缺乏在高di/dt下的试验验证,且真空开关动作速度较慢。本文在研制出3kA/320V混合型限流断路器基础上,分析得到了高电流上升率下的换流时间计算方法,并通过不同电流上升率的短路试验进行了验证。经过优化设计后的样机成功实现了26A/μs

的换流和限流试验。

1　混合型限流断路器方案及试验1.1　混合型限流断路器方案图1为本文设计的混合型限流断路器主电路,

由高速电磁斥力开关SW和双向晶闸管开关组成,

样机照片见附录A图A1。双向晶闸管开关包括快速晶闸管F1和F2,二极管D1和D2,以及强迫关断电路(由LC振荡电路,F3,F4组成),以满足双向限流关断功能[13]。在晶闸管F1和F2两端分别并联了MOV压敏电阻。这里采用了双向晶闸管开关电路而没有采用桥式固态电路,是由于相比于桥式固态电路,双向晶闸管开关电路具有更小的线路阻抗和管压降,从而有利于换流过程的进行,具体原因见附录B。正常运行时,电流从SW上流过,由于触头接触电阻只有几微欧,开关的通态损耗很低。当系统发生短路故障时,控制SW快速分断,同时导通晶闸管F

1(或F2)

,电流转换至晶闸管开关上,然后导

通F

3(或F4),通过LC振荡电路给F1(或F2)一个

反向电流使其关断。高速斥力开关SW为本课题组自行研制的基于涡流斥力和永磁保持原理的斥力开关[12]。SW的快速分断动作是整个装置能在高di/dt下有效限流的保证。实验测得动静触头的机械分离延迟时间为230μs。

—56—

第33卷　第16期2009年8月25日Vol.33　No.16Aug.25,2009© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net图1　新型混合型限流断路器主电路Fig.1　Maincircuitofanovelhybridcurrent2limitingcircuitbreaker

双向晶闸管开关中的F1和F2用了2500V/

2500A的快速晶闸管,其固有关断时间tq仅几十微秒,可在电容C放电电流iC大于主回路电流极短时间内可靠关断,这样不仅降低了电容C的值及其上电压,而且提高了开关的关断速度。C=1mF,

L=5μH。晶闸管F3和F4选用了同一型号的快速

晶闸管。选用西门子公司B80K320型号的MOV

压敏电阻,其最大能量为1600J(2ms),压敏电压510V,采用将3个MOV并联的方式对系统能量进行吸收。1.2　限流断路器的分断过程限流断路器的分断过程可分为3次换流过程:

斥力开关与晶闸管换流、晶闸管与强迫关断回路换流、强迫关断回路与压敏电阻换流,如图2所示。下面以断路器正向限流分断为例对换流过程进行说明,当需要断路器反向限流分断时,依次控制F2和F4导通即可。

1)斥力开关与晶闸管F1换流

当短路电流上升到动作电流设定值Iset时,控制电路使SW分断,由于SW存在机械延时,到t1时刻开始触头分离,建立20多伏的弧压使得F1导通(F1触发信号已有),电流从SW上自然换流至F

1和

D2上。

2)晶闸管F1与强迫关断回路换流

当斥力开关与晶闸管F1换流过程结束几百微秒后,导通F3使电容经晶闸管F1放电,F1的电流被强迫过零,F1截止,此后电流从二极管D1上续流。这里不并联D1也可以实现强迫关断晶闸管功能,但在关断时,晶闸管上会出现很大的反向恢复电流,且开关两端会出现很高的反向电压,这对于开关本身是不利的,因此这里并联了二极管。3)强迫关断回路与MOV压敏电阻换流当强迫关断回路电流下降到与主回路电流相等时,二极管截止,主回路电流i到达峰值Ip,开关两

端出现过电压,MOV压敏电阻开始限压工作,此后电流从强迫关断回路上转换至MOV压敏电阻上。

图2　限流断路器的换流分断过程Fig.2　Thricecurrentcommutatingandbreakingsteps

1.3　限流分断试验样机的限流试验采用图3所示的LC振荡回路来模拟短路故障,预先充好电的无感电容C

30mF,其充电电路图中未给出。线路电感L1=26μH,电阻R1=12mΩ。试验中通过导通晶闸管

F使C1放电来模拟短路电流,预期短路电流的大小决定于C1的充电电压。D为续流二极管。样机的强迫关断回路中电容C=1mF,充电电压为900V,

电感L=5μH。换流支路电感为0.25μH。

图3　样机的限流试验电路Fig.3　ExperimentalcircuitofHCLCB

—66—

2009,33(16)

© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net图4为样机的限流试验波形,i为主回路电流,iC为强迫关断回路电流,u为样机两端电压。试验中电容C1充电电压至440V。样机的控制策略是当短路电流到达动作设定值6kA时,给SW分闸线圈信号,同时给F1门极触发信号(维持300μs),由于SW存在机械动作延时,从接到动作信号到触头开始分离需要经过约230μs,触头分离时产生约26V电弧电压,之后SW与F1开始换流过程。当换流过程结束50μs后,给F3触发信号,样机中的电容C开始经F1放电,晶闸管强迫关断过程开始。限流后的短路电流峰值为10kA,开关两端的电压峰值为900V。图4　样机限流试验波形Fig.4　ExperimentalwaveformsofHCLCB2　斥力开关与晶闸管换流过程分析2.1　换流过程分析斥力开关与晶闸管开关的换流过程如图5所示。当短路电流上升到动作设定值Iset时,给高速斥力开关SW发出分闸信号,SW经过230μs机械延时后,动静触头在t01时刻开始分离,触头间立刻形成电弧。样机的触头材料曾先后采用过AgW70和AgNi10,试验表明这2种材料的单断点电弧电压均为13V。由于试验中斥力开关采用的是桥式触头结构(2个触点),在分闸过程中一边触点会先于另一边触点断开,建立13V电弧电压,经过约10μs,另一边触点也断开,开关两端电压u增加为26V。在电弧电压开始建立的t01时刻,SW与F1之间本应立刻开始换流,但由于晶闸管内部的正反馈过程需要时间,阳极电流增长不可能是瞬时的,因此晶闸管要经过延迟时间td(约10μs)才开始导通,t1时刻电流开始从SW向F1转移,经过Δt时间,电流全部转移到F1上,换流过程完成。在Δt时间内换流过程的等效电路如图6所示。电弧电压用恒压源U1等效。晶闸管F1的通态压降用恒压源U2等效。R1和L1分别为斥力开关支路的线路电阻和电感,R2和L2分别为晶闸管支路的线路电阻和电感。M为2条支路之间的互感,如果不计该互感,则计算结果会有误差。为了避免在EMTP建模仿真时,电压源U1和U2在2条支路中形成环流,在等效电路中加入一个理想二极管D

(无管压降和导通电阻),只起电流定向作用。

图5　斥力开关与晶闸管开关换流过程Fig.5　Commutationfromrepulsionswitchtothyristor

图6　换流过程等效电路Fig.6　Equivalentcircuitofcommutation

由于直流电力系统短路的时间常数通常为几毫秒到几十毫秒,而斥力开关动作非常迅速,从电流上升到换流过程结束仅几百微秒,因此假定在此过程中主回路电流上升率di/dt为定值D,可得到换流过程的微分方程组为:

i1+i2=Dt

R1i1+L1di1dt+Mdi2dt+U1=

R2i2+L2di2dt+Mdi1dt+U2

i1(t-1)=Dt1

i2(t-1)=0

(1)

对方程组求解可得到非常复杂的电流i1和i

的表达式为:

i1=A1e-R1+R2L11+L22(t-t1)+A2

i2=B1e-R1+R2L11+L22(t-t1)-B2

(2)
