消防知识综合学习详细(喷淋报警等)

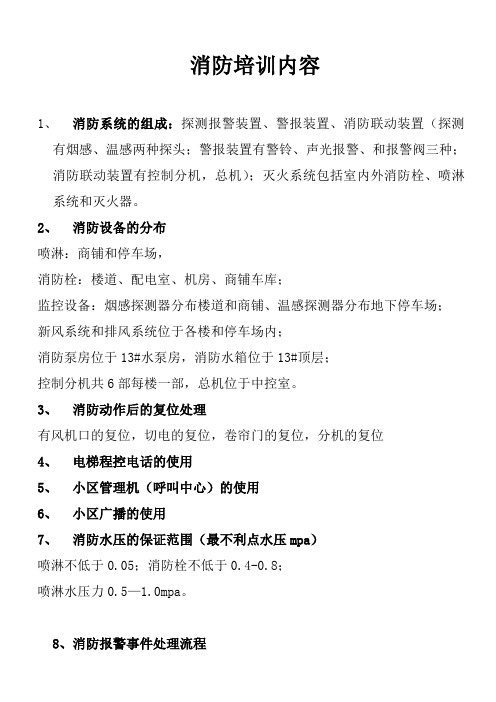

消防培训内容
消防培训内容
1、 消防系统的组成：探测报警装置、警报装置、消防联动装置（探测
有烟感、温感两种探头；警报装置有警铃、声光报警、和报警阀三种；
消防联动装置有控制分机，总机）；灭火系统包括室内外消防栓、喷淋
系统和灭火器。
2、 消防设备的分布
喷淋：商铺和停车场，
消防栓：楼道、配电室、机房、商铺车库；
监控设备：烟感探测器分布楼道和商铺、温感探测器分布地下停车场；
新风系统和排风系统位于各楼和停车场内；
消防泵房位于13#水泵房，消防水箱位于13#顶层；
控制分机共6部每楼一部，总机位于中控室。
3、 消防动作后的复位处理
有风机口的复位，切电的复位，卷帘门的复位，分机的复位
4、 电梯程控电话的使用
5、 小区管理机（呼叫中心）的使用
6、 小区广播的使用
7、 消防水压的保证范围（最不利点水压mpa）
喷淋不低于0.05；消防栓不低于0.4-0.8；
喷淋水压力0.5—1.0mpa。
8、消防报警事件处理流程
注：1、现场救火人员要视火灾大小情况再行动切不可贸然行动
2、处理误报情况不解决不允许复位主机
中控室接到报警信号
值班人员记录报警的地址、类型和时间
通知相关人员到查看现场情况、确认是否误报
误报操作
火警操作
查明原因复
位动作开关
复位分机、总
机复位
断明火灾大小情况并
拨119报警电话
按下附近报警按钮并将情况
上报中控室
现场人员立即利用就近灭火
设备参与灭火和人员疏散
五大项消防安全管理知识（二篇）
五大项消防安全管理知识1．防火、防爆十大禁令要做好企业的消防工作，必须遵守如下十大禁令。
第一条严禁在厂内吸烟及携带火种和易燃、易爆、有毒、易腐蚀物品入厂。
第二条严禁未按规定办理用火手续，在厂内进行施工用火或生活用火。
第三条严禁穿易产生静电的服装进入油气区工作。
第四条严禁穿带铁钉的鞋进入油气区及易燃、易爆装置。
第五条严禁用汽油、易挥发溶剂擦洗设备、衣物、工具及地面等。
第六条严禁未经批准的各种机动车辆进入生产装置、罐区及易燃、易爆区。
第七条严禁就地排放易燃、易爆物料及化学危险品。
第八条严禁在油气区用黑色金属或易产生火花的工具敲打、撞击和作业。
第九条严禁堵塞消防通道及随意挪用或损坏消防设施。
第十条严禁损坏厂内各类防爆设施。
2．“五不动火”管理原则在企业的生产过程中，由于生产维修、改造等作业需要动火，如果现场存在有易燃、易爆的气体或物质，必须坚持现场“五不动火”的管理原则，即置换不彻底不动火；分析不合格不动火；管道不加盲板不动火；没有安全部门确认不动火；没有防火器材及监火人不动火。
3．动火“五信五不信”原则在石油化工等存在易燃、易爆的场所，企业在进行动火审批时，其审批火票要坚持t。
五信五不信’’原则，即相信盲板不相信阀门，相信自己检查不相信别人介绍，相信分析化验数据不相信感觉和嗅觉，相信逐级签字不相信口头同意，相信科学不相信经验主义。
4．防电气误操作“五步操作法”防电气误操作‘‘五步操作法’’是指周密检查、认真填票、实行双监、模拟操作、口令操作。
不仅层层把关，堵塞漏洞，消除思想上的误差，而且要开动机器，优势互补，消除行为上的误差。
5．防止储罐跑油(料)十条规定对于石油化工储罐的生产设施，必须执行如下十条规定：第一条按时检尺，定点检查，认真记录。
第二条油品脱水，不得离人，避免跑油。
第三条油品收付，核定流程，防止冒串。
第四条切换油罐，先开后关，防止憋压。
第五条油罐用后，认真检查，才能投用。
第六条现场交接，严格认真，避免差错。
消防培训资料设施设备操作
消防培训资料设施设备操作消防设备的操作是保障人员安全和救援成功的关键环节。
本文将介绍常见的消防设施设备的操作方法。
1.自动喷水灭火系统操作：自动喷水灭火系统是一种常见的消防设备，主要用于室内火灾的扑灭。
操作步骤如下：-检查自动喷水灭火系统的供水和电源是否正常。
-确保火灾报警系统处于正常工作状态。
-灭火系统自动启动后，消防水带将自动喷水。
使用者应保持冷静，避免恐慌。
-在火灾现场，使用水带喷射水源的根部，形成喷头喷散的方式，尽量避免使火势扩大。
-消火完毕后，应关闭喷水系统，并通知相关机构进行检查和维护。
2.灭火器的使用方法：灭火器是每个人都应该熟悉的设备，它可以在小火灾发生时迅速进行扑救。
操作步骤如下：-携带灭火器接近火源时，首先观察火势是否可以用灭火器扑灭，如果无法控制应立即撤离并报警。
-握紧灭火器提把，将灭火器射嘴对准火焰根部喷射。
-运动顺畅地并使灭火器均匀地喷向火源。
可以使用连续喷洒或者间歇喷洒的方式。
-灭火器的喷射距离一般在2-3米之间，应尽量靠近火源喷洒。
-如果火势无法被灭火器扑灭，应立即报警并迅速撤离现场。
3.防烟面罩的佩戴方法：防烟面罩是应急逃生时的重要装备，它可以帮助人们阻挡有毒烟气，而不至于中毒。
佩戴方法如下：-取出防烟面罩，检查是否完好，是否有损坏。
-将面罩紧贴面部，确保面罩的嘴部和鼻部满足安全标准。
-用网带或背带调整面罩的紧度，使其紧贴面部，避免烟气渗透。
-在逃生时，用手捂住面罩，以阻挡更多的烟气进入。
-逃生时尽量保持呼吸规律，减少对氧气的需求。
4.消防逃生器材的使用方法：消防逃生器材包括防护服、逃生绳索等。
操作方法如下：-检查逃生器材的储存位置和完好程度。
-穿上防护服，并确保其服装部分的密封性。
-固定好逃生绳索，确保其安全可靠。
-在发生火灾时，正确使用逃生绳索，选择安全下降点。
-使用逃生器材前，需经专业培训和实践，熟悉其使用方法。
在操作消防设备时，除了熟悉操作方法外，安全意识和冷静应对火灾的能力同样重要。
五大项消防安全管理知识（三篇）
五大项消防安全管理知识消防安全是指对火灾及其带来的危害进行预防和控制的措施和方法。
消防安全管理是指对建筑物和场所的消防设施和设备进行管理和维护,并组织开展消防安全培训和演习活动,以确保人员和财产的安全。
1. 消防设备的管理首先，消防设备的购置应符合国家和地方的消防设备标准，并要有完备的证明文件。
每个消防设备应有明确的标识，并定期进行检查和维护。
应建立消防设备的档案，记录设备的购置时间、型号、生产厂家和维护记录等信息。
还要定期进行消防设备的功能测试，确保其正常运行。
2. 消防通道和疏散通道的管理消防通道和疏散通道是火灾发生时人员疏散的重要通道，必须保持通畅。
首先，要确保通道没有堆放杂物，防止通道被堵塞。
其次，要设置明显的标志标识疏散通道的位置和方向，便于人员迅速疏散。
还要定期检查通道的照明设备和安全标识是否正常。
3. 配备消防器材和设施建筑物和场所应根据所在地的消防安全要求，配备相应的消防器材和设施。
火灾发生时，这些器材和设施可以帮助人们进行初期灭火或救援。
常见的消防器材包括灭火器、消防栓、消防水泵等。
而消防设施则包括消防喷淋系统、疏散通道、消防控制室等。
这些器材和设施要定期进行检查和维护，确保其正常使用。
4. 开展消防培训和演习活动消防培训是提高员工和居民消防安全意识的重要手段。
通过培训，可以使员工和居民了解火灾的危害、火灾的防范和自救逃生知识、灭火器材的使用方法等。
除了定期的消防培训，还应定期组织消防演习活动，提高人员的实际应急处理能力。
演习的内容可以包括火灾扑救、疏散逃生等情景模拟。
5. 建立消防安全制度和责任制为了保证消防安全管理的持续有效，必须建立一套完整的消防安全制度和责任制。
这包括制定消防安全管理规章制度、明确消防相关责任人员及其职责、建立消防安全督查和奖惩机制等。
此外，还要与相关部门合作，加强对建筑物和场所的消防安全检查和监督，及时发现和解决存在的安全隐患。
总之，消防安全管理是重要的一项工作，涉及到人员的生命财产安全。
消防知识培训资料
消防知识培训资料目录一、基本概念 (2)1.1 消防工作的意义 (2)1.2 消防工作的方针和原则 (4)二、火灾基础知识 (5)2.1 火灾的定义与分类 (6)2.2 火灾的形成与发展过程 (7)2.3 火灾的危害性 (8)三、消防设施与设备 (9)3.1 灭火器材的种类与使用方法 (11)3.2 疏散通道与安全出口 (12)3.3 消防报警系统与设备 (13)3.4 自动喷水灭火系统 (15)四、火灾的预防与扑救 (16)4.1 防火检查与隐患排查 (18)4.2 火灾的早期发现与报警 (19)4.3 火灾的扑救方法与技巧 (20)4.4 火灾现场的应急处理 (21)五、消防法律法规与安全管理 (22)5.1 消防法规的基本框架 (24)5.2 消防安全管理的主要内容 (25)5.3 消防违法行为的法律责任 (26)六、消防培训与教育 (27)6.1 消防培训的重要性 (28)6.2 消防培训的内容与方式 (29)6.3 提高消防素质的途径和方法 (31)七、实际案例分析 (32)7.1 火灾事故案例分析 (33)7.2 消防事故原因剖析 (34)7.3 防范火灾事故的措施 (35)八、结语 (36)8.1 提高消防意识的重要性 (37)8.2 持续改进消防工作的发展方向 (38)一、基本概念消防：消防即预防与扑灭火灾的意思。
在日常生活和工作中，我们需要了解和掌握基本的消防知识，以便在火灾发生时能够有效地应对，减少损失。
火灾：火灾是在时间或空间上失去控制的燃烧，对人类生活、财产和环境造成威胁。
火灾的形成需要可燃物、助燃物和着火源三个要素同时存在。
消防安全：消防安全是预防火灾事故和减少火灾损失的重要保障。
它包括防火、灭火、逃生等多个方面，需要我们时刻保持警惕，遵守相关规定。
消防设备：消防设备是用于预防、控制和扑灭火灾的工具和设施。
常见的消防设备包括灭火器、消防栓、喷淋系统、烟雾探测器、防火门等。
知识汇总
知识汇总消防水系统的设计规范水泵从消防水池吸水通过湿式报警阀供到喷淋管网主干管，进入到每个分区后在分区干管上安装信号蝶阀及水流指示器然后再安装只管及喷头，在每个分区管道最末端安装末端试水装置。
消防水箱提供喷淋管网10分钟用水量，设置在建筑的最高处一般在屋顶水箱间，从水箱引出一路管道至湿式报警阀前连接。
联动方式：通过湿式报警阀上的压力开关启动喷淋泵，给管网补水。
每层的水流指示器通过监视模块连接到火灾报警系统，可以监视管道的水体流动。
同理可以监视信号蝶阀的开启状态。
消防控制室（盘）应能显示水流指示器、压力开关、信号阀、水泵、消防水池及水箱水位、有压气体管道气压。
以及电源和备用动力等是否处于正常状态的反馈信号；并应能控制水泵、电磁阀、电动阀等的操作。
消防预算新手学习应注意的问题消防安装预算的工程量都有哪些？像消火栓系统都包括什么，喷淋系统都包括什么，就是要算的工程量都有哪些？详细一些1、管道2、防腐3、阀门4、支架5、刷漆6、消火栓7、灭火器8、管道消毒冲洗2、根据图纸设计，如果图纸上有的话，以下工程量需要计算：1.管道长度2.阀门3.油漆4.消防栓个数5.灭火器6.支架3、消防安装预算的工程量都有哪些？包括消火栓系统，喷淋系统，气体灭火系统，报警系统、消防广播系统。
按这些系统的设计图纸计算工程量。
4、我现在想学习消防工程预算，但感觉无从下手，希望有人帮忙指点一下工程预算编制过程就是对一项工程施工进行定价的过程。
预算涉及的知识有建筑工程制图与识图，建筑结构与构件，地基与基础、建筑材料、工程造价、基建程序与项目管理等。
如果你想尽快介入状态，那么我建议找一些已经完工的预决算（工程不要大，简单一点的），然后对照图纸、对照施工现场、尤其是对照预算定额（定额子目、计量规则和相关说明）进行研究，不懂就请教有经验的老同志，然后自己试着重做一遍这份预算，用不了几次预算编制水平必定大幅提高。
当然，别忘了同时看一些相关书籍如：造价师培训教材、预算员手册、建筑施工手册等等。
消防安全知识
精选.
22
喷淋装置
当温度上升60℃— 70℃时，喷淋头中间 的红色玻璃柱内装的 膨胀液体受热膨胀将 玻璃柱撑破，从而将 水释放出来，通过溅 水盘形成伞状水幕对 其下方3--5平方米范 围内的物品进行有效 防护。
精选.
23
防火卷帘
精选.
24
防火门
门体内部填充防火
硅酸铝纤维、防火 芯材等,门框镶防 火胶条,使防火门 达到各种防火等级, 具有防火、隔热、 隔音的特点。
精选.
72
逃生自救 消防常识问答
燃气罐着火，要用浸湿的被褥、衣物等捂盖灭火，并迅速 关闭阀门？
精选.
73
逃生自救 消防常识问答
一般情况下，烟蒂不易引起火灾？
错误 烟蒂头的温度较高，烟头的表面温度200---300℃，中心温度700--800℃，而纸张、棉麻、草等许多可燃物的着火点都在200 ℃。
速利用空中备有的简易灭火器材，采取有效措施控制和 扑救火灾 。
精选.
59
3、油锅着火，不能泼水灭火，应关闭炉灶燃气阀门，直
接盖上锅盖或用湿抹布覆盖，令火窒息，还可向锅内放 入切好的蔬菜冷却灭火。
精选.
60
4、燃气罐着火，要用浸湿的被褥、衣物捂盖灭火，并迅 速关闭阀门。
精选.
61
5、家用电器或线路着火，要先切断电源，再用干粉或气 体灭火器灭火，不可直接泼水灭火，以防触电或电器爆
家庭火灾逃生
精选.
43
1、火灾袭来时要迅速逃生，不要贪恋财物
精选.
44
2、家庭成员平时就要了解掌握火灾逃生的基本方法，熟悉 几条逃生路线
精选.
45
3、受到火势威胁时，要当机立断披上浸湿的衣物， 被褥等向安全出口方向冲出去。
消防设施专项培训
消防设施专项培训
一、消防设施基础知识
消防设施是预防和应对火灾的重要工具，包括各种消防设备和器材。
了解消防设施的基础知识是进行消防安全工作的前提。
二、火灾报警系统
火灾报警系统是早期发现火灾的重要手段，包括探测器和报警器等部分。
探测器用于监测火情，报警器则发出警报，通知人员及时疏散和灭火。
三、自动喷水灭火系统
自动喷水灭火系统是一种高效、环保的灭火方式。
当发生火灾时，系统会自动启动，通过喷水的方式扑灭火源。
四、气体灭火系统
气体灭火系统利用化学气体灭火，主要适用于电子设备、高价值物品等场所。
由于可能对人体有害，使用时应特别注意安全。
五、消防栓和灭火器
消防栓是消防供水的设备，灭火器则用于扑灭不同类型的火灾。
了解如何正确使用这些设备是每个员工必须掌握的技能。
六、消防泵和消防水池
消防泵是消防供水的重要设备，消防水池则是储存消防用水的设施。
了解这些设备的基本原理和使用方法是必要的。
七、应急照明和疏散指示
应急照明和疏散指示是在火灾等紧急情况下引导人员疏散的重要设施。
了解如何正确使用和维护这些设施是保障人员安全的关键。
八、消防安全标志
消防安全标志用于指示消防设备、安全出口等重要信息。
了解这些标志的含义和使用方法是避免在紧急情况下发生混乱的重要一环。
九、消防设施维护保养
消防设施的维护保养是保障其正常工作和延长使用寿命的关键。
了解如何进行日常维护和定期保养是每个员工应尽的责任。
自动喷淋系统工作原理及原理图
自动喷淋灭火联动系统（整理资料）自动喷水灭火属于固定式灭火系统，是目前世界上较为广泛采用的一种固定式消防设施，它具有价格低廉、灭火效率高等特点。
能在火灾发生后，自动地进行喷水灭火，并能在喷水灭火的同时发出警报。
在一些发达国家的消防规范中，几乎所有的建筑都要求使用自动喷水灭火系统。
在我国，随着建筑业的快速发展及消防法规的逐步完善，自动喷水灭火系统也得到了广泛的应用。
1．自动喷水灭火系统的分类(1) 湿式喷水灭火系统。
(2) 室内消防栓灭火系统。
(3) 干式喷水灭火系统。
(4) 干湿两用灭火系统。
(5) 预作用喷水灭火系统。
(6) 雨淋灭火系统。
(7) 水幕系统。
(8) 水喷雾灭火系统。
(9) 轻装简易系统。
(10) 泡沫雨淋系统。
(11) 大水滴(附加化学品)系统。
(12) 自动启动系统。
(下面以湿式喷水灭火系统为例，介绍其结构组成及工作原理。
)2．湿式自动喷水灭火系统的主要部件(1) 水箱：在正常状态下维持管网的压力，当火灾发生的初期给管网提供灭火用水。
(2) 水力警铃：用于湿式、干式、干湿两用式、雨淋和预作用自动喷水灭火系统中，是自动喷水灭火系统中的重要部件。
当火灾发生时，由报警阀流出带有一定压力的水驱动水力警铃报警。
警铃流量等于或大于一个喷头的流量时立即动作。
(3) 湿式报警阀：安装在总供水干管上，连接供水设备和配水管网，一般采用止面阀的形式。
当管网中有喷头喷水时，就破坏了阀门上下的平衡压力，使阀板开启接通水源和管网。
同时部分水流通过阀座上的环形槽，经信号管道送至水力警铃，发出音响报警信号。
(4) 消防水泵结合器：用于给消防车提供供水口。
(5) 火灾收信机（消防控制中心）：在控制室内安装，用于接收系统传来的电信号及发出控制指令。
(6) 压力罐（未设置）：用于自动启动消防水泵。
当管网中的水压过低时，与压力罐连接的压力开关发出信号给控制箱，控制箱接到信号后发出指令启动消防泵给管网增压。
当管网水压达到设定值后消防水泵停止供水。
物业人消防安全知识培训
物业人消防安全知识培训物业人消防安全知识培训第一节：消防安全的重要性1.1 消防安全的意义消防安全是保障人民生命财产安全的重要环节，特别是在人口密集的商业综合体和住宅小区等物业管理场所，消防安全尤为重要。
1.2 消防意外的危害消防意外一旦发生，可能导致火灾蔓延、人员伤亡、财产损失等严重后果。
而在物业管理场所，由于人员众多、设备复杂，火灾发生的风险更高，因此必须重视消防安全。
第二节：消防安全基本知识2.1 火灾的形成与传播2.1.1 火灾的形成原因火灾的形成原因有很多种，主要包括电器故障、明火、燃气泄漏、人为原因等。
2.1.2 火灾的传播途径火灾的传播途径主要有火焰传播、火星传播、烟气扩散等。
2.2 消防设施与器材2.2.1 消防报警系统消防报警系统是物业管理场所中非常重要的一种设施，包括火灾报警器、手动火警报警器、声光报警器等。
在火灾发生时，及时报警可以帮助消防人员迅速处理火灾，减少伤亡和财产损失。
2.2.2 灭火器灭火器是物业管理场所必备的灭火器材之一，常见的灭火器有二氧化碳灭火器、干粉灭火器等。
使用灭火器进行初期的灭火可以有效控制火势，防止火灾蔓延。
2.2.3 防火门与防火卷帘防火门和防火卷帘是物业管理场所中常见的被动防火设施。
它们具有隔离火源、控制火灾蔓延的作用，是物业管理场所的重要组成部分。
2.3 逃生与自救2.3.1 安全疏散通道物业管理场所必须设置合适的安全疏散通道，以便在火灾发生时人员能够迅速逃生。
安全疏散通道要保持畅通，不得堆放杂物。
2.3.2 火灾逃生的原则火灾逃生的原则包括保持冷静、迅速报警、选择合适的逃生通道、避免乘坐电梯等。
人员在火灾逃生时要保持冷静，切勿恐慌。
第三节：物业人员的消防安全职责3.1 责任意识物业人员要具备明确的责任意识，时刻保持对消防安全的高度关注。
3.2 系统培训物业人员要接受系统的消防安全培训，掌握消防知识，了解消防设施的使用方法和维护要点。
3.3 做好日常巡查物业人员要经常进行日常巡查，检查消防设施和消防通道是否畅通，是否有安全隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 1 自动喷淋系统 一、 分类： 1. 按报警阀分： 1） 湿式系统：4~70°，管道常贮水，管道最小压力0.4Mpa。 2） 干式系统： 3） 预作用系统：管道内贮存空气、氮气，通常用于地下车库。 预作用构成：｛湿式阀、雨淋阀｝ 2. 按喷头分： 1）开式： 雨淋阀，通常应用于航天及兵工企业。 2）闭式： 3）喷头又可分为：上喷和下喷，上喷用于无吊顶的房间，又叫直立型喷头，下喷用于有吊顶的房间，又叫下垂型喷头。常见的喷头保护面积为3.6m2。详见规范6.1.2。
信号蝶阀 末端试水装置 截止阀（球阀） 供水
P 2
4）玻璃球洒水喷头颜色： 公称工作温度（℃） 工作液色标志 57 橙色 68 红色 79 黄色 93 绿色 100 灰色 121 天蓝色 141 蓝色 二、湿式报警阀： 1. 组成： A. 水力警铃：DN20，宜长度＜20m B. 压力开关：启动泵，2对触电（市面），程序启动。 2. 湿式报警阀山下两侧必须装有信号蝶阀或带有启闭功能的阀。 3. 每个湿式阀宜带动800个喷头，干式阀宜带500个喷头。 4. 距地面高度宜为1.2m，两侧距墙不小于0.5m，下面距墙不应小于1.2m。 5. 报警发足功能测试时压力开关动作，控制器应显示，消防应启动。 三、末端试水装置 3
1. 组成：压力表、球阀 2. 作用：检测压力，安装于系统保护的每个防火分区和楼层中配水管道最不利点喷头处，用于检验系统及专用组件的基本性能。 3. 位置：每个分区一个。 三、 喷头 1. 喷水强度：DN15的喷头，流量为6L/8L/平方米/分 2. 喷头距墙不得>1.8m，喷头的保护直径为3.6m， 3. 上喷距顶板距离为：75—150mm， 顶板
4. 喷头距离障碍物：详见规定7.2.1，如果喷头遇到风道或桥架等成排障碍物，障碍物大于1.2m时，要在障碍物下增设喷头。
5. 同一支配水支管上喷头的间距及相邻配水支管的间距 喷水强度[L/(min²m2] 正方形布置边长（m） 长方形布置的长边边长（m） 一只喷头的最大保护面积（m2） 喷头与端墙的最大距离（m） 4 4.4 4.5 20.0 2.2
6 3.6 4.0 12.5 1.8 8 3.4 3.6 11.5 1.7
h=70--150mm 1.2m 4
≥12 3.0 3.6 9.0 1.5 注： 1. 仅在走道设置单排喷头的闭式系统，其喷头间距应按走道地面不留漏喷空白点确定。 2. 喷水强度大于8L/(min²m2)时，宜采用流量系数K>80的喷头。 3. 货架内置的喷头的间距不应小于2m。并不应大于3m。
1）例：
已知上图长5m，宽为4m，求房间内横向喷头个数及布置位置。 解：设喷头个数为X，则 X=5÷3.6≈2个 布置： a/2 a a/2 L=5m 2a=5, a=2.5 a/2=1.25
四、管道： 1.镀锌钢管： 工作压力<1.2Mpa,连接方式：卡箍、丝接 1. 不同规格管道所能带喷头数量： A. DN25的管道带1只喷头 B. DN32的管道带3只喷头 C. DN40的管道带4只喷头 D. DN50的管道带8只喷头 5
E. DN65的管道带12只喷头 F. DN80的管道带32只喷头 G. DN100的管道带64只喷头 2. 水力的计算 系统中喷头的流量按下式计算 10PKq 式中q表示喷头的流量，L/min； P表示喷头的工作压力，Mpa； K表示喷头流量特性系数。 3. 管道支吊架的安装 公称直径 （mm） 25 32 40 50 70 80 100 125 150 200 250 300
距离（m） 3.5 4 4.5 5 6 8 8.5 7 8 9.5 11 12 五、泵房 1. 消防水池：通常布置在地下 2. 水池容积：够消火栓系统2小时的用水量 够自喷系1小时的用水量 3. 泵的数量：通常一用一备，或两用一备 4. 泵的连接：软连接 止回阀 闸阀 过滤器 5. 自喷系统的进水必须连接湿式报警阀 6. 压力开关：联动泵 六、屋顶水箱 1. 水箱保持自喷系统10分钟的用水量，水池保持自喷系统 6
1小时的出水量；水池保持消火栓系2小时的出水量； 消火栓系统
图例： 一、消火栓 1. 消火栓必须有环管设置，底层、首层有环管，立管上下应有手柄蝶阀。 2. 屋顶设有稳压系统“ 屋顶稳压连接任一消火栓点，而自喷则必须回到湿式报警阀进水口。 3. 七层以上住宅必须设有消火栓系统。 4. 泵房： 一用一备 5. 水泵接合器：水源不够时，用来连接消防车。 图例： 组成：安全阀、止回阀、闸（蝶）阀 6. 试验栓：试验水泵接合器，试验栓必须配有压力表。 7. 止回阀：水箱和消火栓环管连接处必须装有止回阀，水流方向顺箭头方向。N 8. 消防电梯前室必须设有消火栓，并且带有明显标志。 9. 泵房供水： 7
A. 每组泵必须有两个汲水点，且两个汲水点须相通，连接点之间可用闸阀或蝶阀。 B. 水池进水：泵 水池出水：湿式报警阀、消火栓环管 C. 消防母管处采用偏心大小头，大小头上方和管道取上平，否则，容易发生气蚀现象。 同心大小头 偏心大小头 软连接（缓冲） D.水泵进水口之前必须采用偏心大小头，非同心。
出水： 持压泄压阀 管网 持压泄压阀作用：方式水回流水池，解压。 F. (特例)压入式供水：水平高出泵组。
11. 水箱：消防中阀门处于常开状态，只有在检修时关闭个别阀门。 消火栓
稳压罐
稳压罐 8
12. 自动排气阀： 消火栓：顶管管网的最高处，由DN25的自动排气阀和DN25的球阀组成。 13. 栓箱： 长Χ宽Χ高=1800 700Χ240
①自救卷盘 ① ②消火栓按钮 ② ③栓头 ④水带
备注：a.栓头距地平1.1m，且必须＜1.1m b.必须开门见栓 c.一般情况下，栓体底距地平最少10公分；特殊情况下，距地平±0 15公分。 d.栓口距箱底边宜为1.2~1.4m；栓口距最近箱侧边不宜小于1.4m；栓接扣爪端面距箱内小于0.1m；栓口距地面高度宜为1.1m，允许偏差0.1m；栓口直径为50或65mm。 详见GB04S204消火栓图集 14.试验栓： 规格：800Χ600
2灭火器 1 3 4 灭火器 9
区别于普通栓：底下无灭火器。 A. 组成：栓头、水带、按钮 B. 一般置于屋顶 10 火灾自动报警和联动系统
消火栓启泵和返回线 电源线24V
信号线 扬声器 消火栓控制柜 一、 监视模块：水流指示器、信号蝶阀、压力开关 二、控制模块：电梯、防火卷帘、电源强切（切断非消防电源）、排烟、正压送风、预作用电磁阀。 三、消火栓按钮：消防泵 四、扬声器：可兼做背景音乐，通常见到的扬声器功率为3W。 五、烟感：保护面积80m2，如房间超过60 m2，以一个烟感保护60 m2计算。 六、温感保护面积： 如果房间≤30 m2，以30 m2 计； 如果房间m2，以20 m2 计； 七、手报： 公共部分，两个手报距离不得>30m，手报距离地平面为 主 机 多线盘 广播主机 通讯主机 GST7500 C M 11 1.3~1.5m之间。 八、广播： 扬声器距墙最大为12.5m，两个扬声器之间最大间距为25m。 九、声光报警器：一般布置在楼梯之间，距地平2.2m。 当噪音>60分贝时，声光报警器所发出的声音需高出噪音15分贝。 十、电话插孔：布置于泵房、电梯间、消防水箱间。 十一、多线和总线的区别： 多线：多台设备有自己的线，例如：宿舍网线，单一总线：将设备串联起来。 电梯 正压送风口 正压风机 多线： 排烟口 排烟风机 切非消防电源 防火卷帘
多线盘：
自喷泵 多线： 消火栓泵 风机 电梯迫降 十二、线性： 1. 信号线、信号总线：ZR-RVS2Χ1.5 2. 电源线：ZR-RVS2Χ2.5或BV2.5 3. 电话线：ZR-RVVP2Χ1.0 4. 火灾显示盘：海湾设备，及层显用ZR-RVVP2Χ1.0 12
十三、CRT显示器：显示平面图，比较形象、直观 吴堡汽车站综合楼消防工程 一、自喷： 1. 阀门：每个阀门需配两片法兰 2. 立管： 正三通DN125 3. 水泵：之前用偏心大小头 4. 异径三通：DN50*32*25(中间25)
DN50 DN25 DN32 5. 机械四通：DN125*50*32 32 125 50 二、消火栓 1. 系统图上有弯的地方，在平面图上计量。 2. 丝接法兰：DN80蝶阀 3. 沟槽式法兰分为： A. 分体法兰 B. 转换法兰（法兰短管） 4. 焊接法兰
