第2讲 建筑绘图环境及参数设置
用cad精确绘图如何设置绘图环境
用cad精确绘图如何设置绘图环境
AutoCAd广泛应用在建筑，机械设计等领域，那么如何用cad精确绘图设置绘图环境呢?下面店铺给大家整理了用cad精确绘图设置绘图环境的方法步骤。
用cad精确绘图设置绘图环境的方法步骤
1，设置图形单位，默认的单位为“毫米”，格式—单位
2，确定出图比例，1：1
3，设置图形界限，格式—图形界限
4，系统环境设置，“工具”|“选项”
【在AutoCAD园林计算机制图的准备工作中，当确定了图形单位和出图比例，并设置好图形界限和系统环境以后，接下来就要根据所绘制的图形来设置一些常用的图层。
创建图层之前，需要考虑诸多问题。
例如，图层如何划分，图层的属性如何设置，以及0图层的作用。
图层的划分在不同的行业中有着不同的规范。
就园林制图而言，有以下原则：
λ 1.按图形类别划分图层
λ 2.按线型、线宽划分图层
λ 3.设置图形颜色
λ 4.0层保持空白
λ 5.个体服从全局
【保存图形样板，每次打开AutoCAD，系统总是会自动加载默认的图形样板。
此样板中的图层、文字样式和标注样式都是默认设置，并不一定符合每个用户的绘图习惯，很不方便。
其实，并不是每次绘制新的图形，都要做这么复杂的准备工作。
只需根据个人的情况量身定做一个自己图形样板，这个问题就迎刃而解
延伸：如何设置初始化绘图环境
1.在菜单栏中找到【工具】—【选项】，跳出如下的对话框，选择【用户系统配置】—【初始设置】
2.点击【初始设置】后跳出如下对话框，我们可以根据自己的需求来选择行业绘图环境。
用cad精确绘图设置绘图环境的方法步骤图2。
CAD绘图环境该怎么设置
CAD绘图环境该怎么设置CAD里面绘图一定要设置好绘图环境，这样绘图的时候才会特别方便。
但是很多同学还不太清楚。
那么接下来下面是店铺整理的一些关于CAD绘图环境该怎么设置，供您参阅。
CAD绘图环境设置的方法创建标注样式AutoCAD中的缺省样式与我国的制图标准不完全一致，而尺寸标注又比较复杂多样，具体标注要根据图形情况而定，所以在设置绘图环境时，可只作一些共性的设置：(格式/标注样式/修改)1.“直线和箭头”选项卡设置：基线间距为7，超出尺寸线取2.5，起点偏移量为0，箭头大小取3。
2.“文字”选项卡设置文字样式选取已经设置好的数字样式，文字高度取3.5，从尺寸线偏移为1。
3.“调整”选项卡设置：4.“主单位”选项卡设置：注意小数分隔符选“句点”。
5.以以上设置为基础，可进行各种新建样式的设置，比如，角度标注样式、非圆直径标注样式、连续小尺寸标注样式、带尺寸公差标注样式等等，读者可在实际应用中选择适合自己习惯的设置方式，在此不作赘述。
打开常用工具栏做了以上设置后，还要将工作界面适当调整，打开“标准工具栏”、“格式工具栏”、“图层工具栏”、“标注工具栏”、“绘图工具栏”、“修改工具栏”、“对象捕捉工具栏”，关闭其余不常用的工具栏。
建立模版内调用块为了方便设计是直接调用粗糙度、基准、齿轮参数表、图幅等元素，可在模板中建立相应的块，采用insert快捷命令直接调用，会省去很多重复工作。
以“粗糙度”为例：1)首先画好：2)绘图à块à定义属性：3)点“确定”，将标记“ABC”插入到如图位置。
4)绘图à块à创建，或使用快捷命令“Block”，完成块创建。
5)使用，快捷命令insert。
你也可以用同样的方法建立基准，齿轮参数表等块!。
绘图环境设置与精确绘图
（一）图层特性管理器
AutoCAD2009通过“图层特性管理器”管理 图层，打开图形特性管理器的方法有4种：
功能区：“常用”选项卡“图层”面板 “图层特性”按钮。
命令: LIMITS ↙ 限
// 重新设置模型空间界
指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>: 0,0 ↙ // 设置绘图区域左下角坐标
指定右上角点 <420.0000,297.0000>: 297,210 ↙ // 设置绘图区域右上角坐标
由左下角和右上角所确定的矩形区域为图形界限，它
决定了能显示栅格的绘图区域。通常不改变图形界 限左下角的位置，只需给出右上角的坐标。
提示：
1．当绘图界限检查功能设置为“ON”时，如果 输入或拾取的点超出绘图界限，则操作将无法进行。
2．当绘图界限检查功能设置为“OFF”时，绘 制图形不受绘图范围的限制。
三、图层设置
在AutoCAD中，图层是用于组织管理图 形对象的主要工具，可以使用图层按功能 组织信息以及执行线型、颜色、线宽和其 它标准。
在“选择线型”对话框中的线型列表中选择所需线型， 单击“确定”按钮。
图3-7 “加载或重载线型”对话框
提示：
图层中设置的线型，默认全局和单个线型比例 为1。但一般应设置全局线型比例等于绘图比例因 子。可以通过选择“格式” “线型”命令，打开 “线型管理器”对话框，在“全局比例因子”文本 框中输入新的比例因子。为什么在绘图中，有时虚 线或细点划线不能正常显示，可能就是全局线型比 例设置不合适引起的。
建筑室内设计：设置绘图环境
设置绘图环境
（1)设置图形界限。按所绘平面图的实际尺度和出图时的图纸幅面确 定图形界限。一般用A3图纸，1:100出图，故将图形界限的左下角确定 为），右上角确定为（42000,29700). （2)设置图形单位。 将长度单位的类型设置为“小数”，“精度”设 置为“0”，其他使用默认值。 （3)设置图层。 为方便绘图，便于编辑、修改和输出，根据建筑平面 图的实际情况，建议按表置图层，如下图所示
文字说明
将“工程字－1”文字样式置为当前，用单行文字或 多行文字输入图9-24所示的文字。图名的字高7mm, 标题和比例的字高5mm,正文和房间名称的字高 3.5mm.因采用1:100的比例出图，在模型空间输入 文字时高度值还应乘上100.
谢谢观看
绘制楼梯
（1)将“楼梯”层切换为当 前层，在楼梯间确定踏步线 的起点。用Line,Offset 或 Array等命令绘制楼梯踏步线。 （2)用Line,Offset等命令绘制 扶手。 （3)用Line命令绘制折断线， 然后用Trim命令进行修剪。 （4)用Qleader命令绘制上下 行箭头。 （5)注写上下文字等。
（3)插入门窗图块。 按图所示的门窗尺寸，分别在门层和窗层插 入门窗图块。 插入时应调整好缩放比例和 旋转角度。个别门插入后，还要执行Mirror 命令，才能达到图9-14所示的效果。
绘制阳台台阶散水等
（1)绘制台阶。 执行Line命令或 Mline命令，在 阳台图层按照 图14 （2)绘制暗沟 散水。 执行Line命令， 在暗沟散水图 层按照图9-14 所示的建筑平 面暗沟散水的 位置绘制。
（4)设置文字样式。
（5)设置标注样式。
绘制轴线
（1)执行Line命令，在轴线层绘制水平和垂直的两条基准 轴线。
CAD经典教程 绘图环境的设置
CAD经典教程第4章绘图环境的设置内容提要本章是AutoCAD2008重点之一。
设置了合适的绘图环境，不仅可以简化大量的调整、修改工作，而且有利于统一格式，便于图形的管理和使用。
本章介绍图形环境设置方面的知识，其中包括绘图界限、单位、图层、颜色、线型、线宽、草图设置、选项设置等。
通过本章学习,应达到如下基本要求。
①掌握绘图界限的设置方法，养成绘制图形前首先设置绘图界限的好习惯。
②在绘制图形过程中，能熟练运用单位、颜色、线型、线宽、草图设置等功能。
③重点掌握图层的设置方法及在实际绘图过程中的应用。
④具有综合运用绘图环境和辅助工具的能力。
4.1图形界限图形界限是绘图的范围，相当于手工绘图时图纸的大小。
设定合适的绘图界限，有利于确定图形绘制的大小、比例、图形之间的距离，有利于检查图形是否超出“图框”。
在AutoCAD2008中，设置图形界限主要是为图形确定一个图纸的边界。
工程图样一般采用5种比较固定的图纸规格，需要设定图纸区有A0(1189X841)、A1(841X594)、A2(594X420)、A3(420X297)、A4(297×210)。
利用AutoCAD2008绘制工程图形时，通常是按照1:1的比例进行绘图的，所以用户需要参照物体的实际尺寸来设置图形的界限。
启用设置“图形界限”命令有二种方法。
★选择→【格式】→【图形界限】菜单命令★输入命令：Limits启用设置“图形界限”命令后，命令行提示如下：命令：_limits重新设置模型空间界限：指定左下角点或[开(ON)／关(OFF)］<0．0000,0．0000>：指定右上角点<XXX,XXX>：【例】设置绘图界限为宽594，高420，并通过栅格显示该界限。
命令:'_limits ∥启用“图形界限”命令重新设置模型空间界限:指定左下角点或[开(ON)/关(OFF)]<0.0000,0.0000>: ∥按【Enter】键指定右上角点<420.0000,297.0000>:594,420 ∥输入新的图形界限，单击绘图窗口内缩放工具栏上全部缩放按钮，使整个图形界限显示在屏幕上。
建筑钢结构工程技术 设置绘图环境
建筑钢结构工程技术专业教学资源库 1

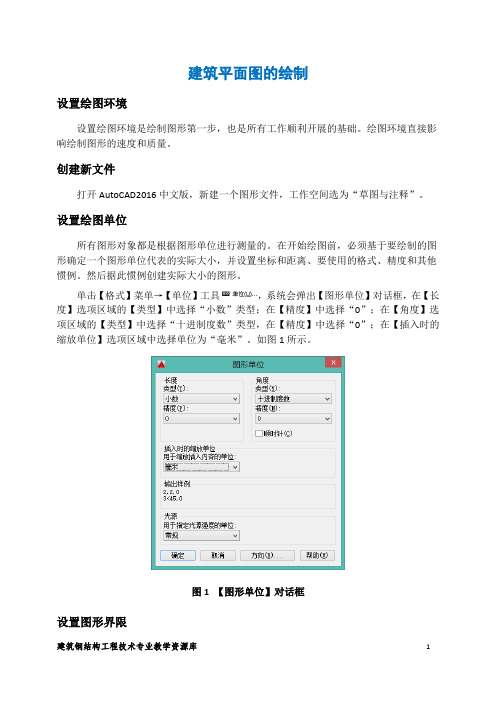

建筑平面图的绘制 设置绘图环境 设置绘图环境是绘制图形第一步，也是所有工作顺利开展的基础。绘图环境直接影响绘制图形的速度和质量。
创建新文件 打开AutoCAD2016中文版，新建一个图形文件，工作空间选为“草图与注释”。 设置绘图单位 所有图形对象都是根据图形单位进行测量的。在开始绘图前，必须基于要绘制的图形确定一个图形单位代表的实际大小，并设置坐标和距离、要使用的格式、精度和其他惯例。然后据此惯例创建实际大小的图形。
单击【格式】菜单→【单位】工具，系统会弹出【图形单位】对话框，在【长度】选项区域的【类型】中选择“小数”类型；在【精度】中选择“0”；在【角度】选项区域的【类型】中选择“十进制度数”类型，在【精度】中选择“0”；在【插入时的缩放单位】选项区域中选择单位为“毫米”。如图1所示。
图1 【图形单位】对话框 设置图形界限 建筑钢结构工程技术专业教学资源库 2
单击【格式】菜单→【图形界限】工具，将图形界限设置为60000mm×50000mm的范围。通过该设置，可调整模型空间的绘图区域大小。在绘制建筑施工图时，通常需要指定图形界限以确定图形环境的范围，然后按实际的单位来绘图。
设置图层 在功能区【默认】选项卡的【图层】面板中选择【图层特性】工具，系统会弹出【图层特性管理器】对话框，在【图层特性管理器】对话框中点击【新建图层】工具，创建名为“轴线”的图层，将其“颜色”设置为“红色”，“线型”设置为“CENTER”。依次建立图层“墙线”、“门窗”、“尺寸标注”、“卫浴家具”、“楼梯”等。如图2所示。
图2 图层设置 注意：每个图形文件都包括名为“0”的图层，不能删除或重命名图层“0”。 绘图时，新创建的对象将置于当前图层上。当前图层可以是默认图层“0”，也可以是用户自己创建并命名的图层。要合理组织图层，应在绘制图形前创建几个新图层来组织图形，而不是将整个图形均创建在图层“0”上。通过将其他图层置为当前图层，可以从一个图层切换到另一个图层；随后创建的任何对象都与新的当前图层关联并采用其颜色、线型和其他特性。
CAD的绘图环境如何设置
CAD的绘图环境如何设置CAD的绘图环境对CAD绘图的影响很大，我们设置好了绘图环境绘图的时候才更方便。
下面是店铺带来关于CAD的绘图环境如何设置的内容，希望可以让大家有所收获!CAD的绘图环境设置的方法一、适当修改系统配置使用菜单栏中的“工具”→“选项”对话框修改系统配置：1.选择“显示”选项卡，修改显示精度为2000(最高20000，圆和圆弧的显示更平滑，但可能显示速度变慢)。
2.选择“用户系统配置”选项卡，自定义鼠标右键功能。
“默认模式”选择第一项“重复上一个命令”，“命令模式”选择第一项“确认”。
这样能提高绘图速度，当然也可不作改变，这要以个人习惯而定。
3.选择“选择”选项卡，将拾取框大小调整到中间偏左位置，拾取框大小变大，在绘图时更容易拾取对象。
二、确定图形单位从“格式”下拉菜单中选取“单位...”打开“图形单位”对话框，设置长度单位为小数即十进制，其精度为0;设置角度单位为十进制，其精度为0;设置缩放拖放内容的单位为毫米。
其余采用默认设置。
三、确定图形界限默认绘图界限为420×297，图纸幅面为A3横放。
改变图形界限，可从菜单栏中选取“格式”→“图形界限”，根据命令提示，输入相应数值，依次回车，则完成图形界限的改变。
单击状态行上的“栅格”按钮，打开栅格，栅格布满设置的图形界限之内的范围。
四、辅助绘图模式作必要调整，对状态栏各项进行设置1.要关闭“捕捉”，这样绘图时不会捕捉到栅格上的点。
2.右键单击“对象捕捉”按钮。
(1)在“极轴追踪”选项卡中，选中“启用极轴追踪”;将增量角设为30度;选中“用所有极轴角设置追踪”，保证在绘图时向各个方向都能出现追踪线。
(2)在“对象捕捉”选项卡中，将端点、中点、圆心、象限点、交点、垂足、切点这7个常用的选中，在绘图时若感觉捕捉点太多，出现互相干涉现象，可随时关闭多余的捕捉点，若有时需要用到特殊捕捉点，可利用“对象捕捉工具栏”中的临时捕捉点进行捕捉。
绘图环境的基本设置
绘图环境的基本设置第⼆⼤课讲解学习⽬标1）熟练掌握⼯程绘图环境的9项基本设置：修改系统配置、确定绘图单位、选图幅、设置辅助绘图⼯具模式、按指定⽅式显⽰图形、装线型与设定线型⽐例、建图层、创建⽂字样式、画图框标题栏。
2）熟练应⽤ZOOM命令的常⽤操作选项，绘图中能根据需要显⽰图形。
3）弄清“全局线型⽐例”与“当前实体线型⽐例”的不同⽤途，掌握调整全图虚线、点画线长短和间隔的⽅法。
（4）能⽤DTEXT命令或MTEXT命令注写⼯程图中的各种⽂字，会⽤DDEDIT命令修改⽂字的内容。
第2章⼯程绘图环境的基本设置要绘制出符合中国制图标准的⼯程图样，必须⾃⼰学会设置所需要的绘图环境，然后可设置成样图。
设置样图包括的内容很多，这将在后续章节逐渐介绍，本章介绍绘图环境的9项基本设置：修改系统配置、确定绘图单位、选图幅、设置辅助绘图⼯具模式、按指定⽅式显⽰图层、装线型与设定线型⽐例、建图层、创建⽂字样式、画图框标题栏。
设置绘图环境可从“启动”对话框中的“缺省设置”进⼊绘图状态。
2.1 修改系统配置⽤“选项”对话框修改３项缺省的系统配置：①“显⽰”选项卡，修改绘图区背景颜⾊为⽩⾊。
②选择“⽤户系统配置”选项卡，设置线宽随图层、按实际⼤⼩显⽰。
③选择“⽤户系统配置”选项卡，⾃定义右键功能。
2 .2 ⽤UNITS命令确定绘图单位1. 功能该命令确定绘图时的长度单位、⾓度单位及其精度和⾓度⽅向。
2. 输⼊命令从下拉菜单选取：“格式” “单位…”从键盘键⼊：UNITS3. 命令的操作输⼊命令后，AutoCAD 2004将显⽰“图形单位”对话框。
设置长度单位为⼩数即⼗进制，其精度为0.00。
设置⾓度单位为⼗进制，其精度为0。
单击“⽅向…”按钮，弹出“⽅向控制”对话框，⼀般默认缺省状态，即东⽅向为0度。
2.3 ⽤LIMITS命令选图幅1. 功能该命令确定绘图范围，相当于选图幅。
2. 输⼊命令从下拉菜单选取：“格式”?“图形界限”从键盘键⼊：LIMITS3. 命令的操作以选A2图幅为例:命令：（输⼊命令）指定左下⾓点或［打开(ON)⁄关闭(OFF)］<0.00,0.00>：↙——接受缺省值，确定图幅左下⾓图界坐标指定右上⾓点<420.00,297.00>：594,420↙——键⼊图幅右上⾓图界坐标命令：2.4 设置辅助绘图⼯具模式辅助绘图⼯具中包含有多个AutoCAD命令，常⽤的有以下⼏个。
怎样设置CAD绘图环境的
怎样设置CAD绘图环境的
CAD里面的绘图环境也是比较重要的，设置好了我们无论画图还是标注还是计算尺寸都非常方便的。
下面就让小编告诉你怎样设置CAD绘图环境的方法，一起学习吧。
设置CAD绘图环境的方法
一、设置绘图环境：线形的设置二、加载更多的线型
二、加载更多的线型
三、分别设置好需要的图层以及各种属性;
四、为了后续图形的统一，这里我们将墙体线框设置为0.3;
五、接下来设置好文字的样式;
六、可以开始绘制平面图，首先打开轴线图层，切换到正交模式，然后用直线工具画一条48000的轴线
七、如果未能够看到全图，将图形缩放就可以了：
八、根据轴线偏移出5条水平轴线，根据同样的道理，重新绘制一条垂直的轴线，然后向右偏移4000:
九、轴线全部画完，根据下图检查下有没有漏的：。
第二章绘图环境
对象捕捉
对象捕捉是将指定的点限制在现有对象的特定位置上， 如端点、交点、中点、圆心等，而无需了解这些点的 精确坐标，通过对象捕捉可以确保绘图的精确性 对象捕捉的前提是：图形中必须有对象，一张空白的 图纸是无法实现对象捕捉的 单点捕捉 通过【对象捕捉】工具栏或按住Shift键或Ctrl键单击鼠 标右键弹出的对象捕捉右键菜单 自动捕捉 通过状态栏上的【对象捕捉】按钮控制 练习：图6-6，文件6-1.dwg
命名视图
在设计的过程中，为了提高设计和绘图的效 率，可以将经常使用的某些视图进行命名。 可以在按名称保存特定视图后，在打印或参 考特定的细节时恢复它们 【视图】工具栏：【命名视图】按钮 下拉菜单：【视图】|【命名视图】 命令行：view【Enter】 创建视图 恢复视图 练习：文件6-8.dwg
设置图形单位
长度单位 类型：小数、分数、科学、建筑、工程 一般采用小数长度类型 精度：机械设计精度“0.00”；工程图纸精度“0”
设置图形单位（续）
角度单位 类型：百分度、度/分/秒、弧度、勘测单位、十进 制 度数 一般采用十 进制度数类型 精度：一般采用“0” 顺时针：角度的测量正方向，默认情况下逆时针方 向为正
对象追踪
有些点无法用对象捕捉直接捕捉到，以前需 要用绘制辅助线的方式来完成。在AutoCAD 2000版以后，可以利用对象追踪可以快捷的 定义这些点的位置 对象追踪可以根据现有对象的特征点，定义 新的坐标点 对象追踪必须配合自动对象捕捉使用 通过状态栏上的【对象追踪】按钮或【F11】 键控制 练习：图6-9
练习：图2-9
输入坐标的方式
命令提示窗口输入绝对或相对坐标 鼠标直接拾取绘图区域点 直接距离输入（配合极轴、追踪和正交工具使用） 动态输入
