数显千分尺的使用与保养
千分尺的使用及维护
测杆
测量尺寸
读取数据
31
二、千分尺的使用
3.外径千分尺的刻度原理 刻度：① 固定套筒最小刻度间隔：1格 = 0.5mm ② 微分套筒最小刻度间隔：1格 = 0.01mm
（微分套筒旋转一周，测杆轴向位移为0.5mm，即：固定套筒刻度1格）
1mm 5 5 0
0.5mm 0
1mm 45
0.01mm
32
二、千分尺的使用
二、千分尺的使用
千分尺的使用正确性
错误 正确
千分类量具摆放应整齐，不能与其它量具、工具堆放在 一起。
三、千分尺的维护及保养
错误
错误
正确
使用前需将两测量面擦洗干净，检查零位是否正确。
三、千分尺的维护及保养
错误 正确
使用前应检查该尺是否有合格证，且必须在有效期内方 能使用 。
Thank you for your attention!
4.外径千分尺的方法 以微分套筒的基准线为基准读取左边固定套筒刻度值，再以固定 套筒基准线读取微分套筒刻度线上与基准线对齐的刻度，即为微分套 筒刻度值，将固定套筒刻度值与微分套筒刻度值相加，即为测量值。
6.0mm 0 0 5 45格×0.01mm＝0.450mm 45
套筒刻度值 微分套筒刻度值
6.0mm 0.450mm 6.450mm
30 10 5 70格× 0.005mm = 35
0.350mmຫໍສະໝຸດ 套筒刻度值 微分套筒刻度值
3.5mm 0.350mm 3.850mm
36
＋
40
测量值
二、千分尺的使用
千分尺的使用正确性
错误 正确
千分尺只能做静态测量，机床转动时不能测量工件 。
千分尺的使用与维护
1—尺架 2—固定量砧 3—测微螺杆 4—螺套 5—固定套管 6—活动套管 7—螺母 8—锥管接头 9—垫片 10—测力装置 11—锁紧手柄 12—绝热板
2．千分尺的刻线原理
千分尺测微螺杆上的螺距为0.50mm，当 微分筒转一圈时，测微螺杆就沿轴向移动 0.50mm。 固定套管上刻有间隔为0.50mm的刻线， 微分筒圆锥面的圆周上共刻有50个格，因此 微分筒每转一格，测微螺杆就移动 0.5mm/50=0.01mm，因此该千分尺的精度值为 0.01mm。
在维护与保养中应注意以下几个方面
（1）测量前应将量具的测量面和工件被测量表面擦净，以 免脏物影响测量精度和对量具产生磨损。 （2）量具在使用过程中，不要和其他工具、刀具、量具放 在一起或叠放，以免损伤量具。 （3）量具是测量工具，不能作为其他工具的代用品。 （4）机床开动时，不要用量具测量旋转着的工件，否则会 加快量具磨损，而且容易发生事故。 （5）量具用完后，应及时擦净、上油，放在专用盒中，保 存在干燥处，以免生锈。 （6）精密量具应实行定期鉴定和保养，发现精密量具有不 正常现象时，应及时送交计量室检修。

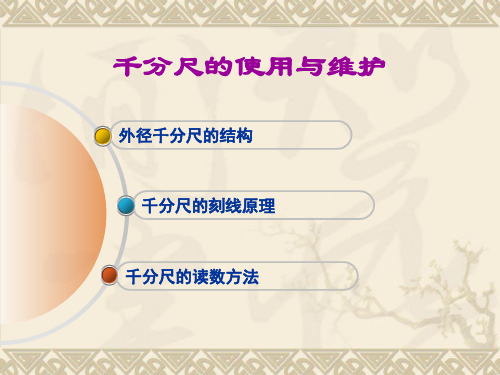

千分尺的使用与维护
外径千分尺的结构
千分尺的刻线原理
千分尺的读数方法
1．外径千分尺的结构
千分尺的种类繁多，如外径千分尺、内径千分尺、测深千分尺、 螺纹千分尺等。其中，外径千分尺应用较为广泛。 外径千分尺的规格按测量范围分为0～25mm、25～50mm、50～ 75mm、75～100mm、100～125mm等，使用时按被测工件的尺寸选用。
3．千分尺的读数方法
① 毫米和半毫米数。
读出微分筒边缘在固定套
看微分筒上哪一格与固定套管上基准线对齐，并读出相 应的不足半毫米数。
③ 求和。
国产数显外径千分尺操作规程
国产数显外径千分尺操作规程一、引言二、设备准备1.清洁：使用前应对数显外径千分尺进行清洁，确保尺寸测量精度。
2.电源：确保设备有稳定的电源供应。
三、操作步骤1.打开电源开关，确保设备处于工作状态。
2.检查显示屏：确保显示屏正常工作，可以显示数字。
3.将待测物品放入测量范围内。
4.放置好测量物品后，可以显示屏上可以看到数值。
5.确保测量物品与千分尺的接触良好。
6.轻轻旋转固定杆，直到千分尺的两只触点夹住测量物品。
四、测量物品测量1.使用手指轻轻旋转固定杆，确保测量物品不会移动。
2.当数字稳定后，读取数值并记录下来。
3.若需要进行多个点的测量，可以移动千分尺的位置，再次进行测量。
五、操作注意事项1.不要用过大的力旋转固定杆，以防损坏设备和测量物品。
2.不要使用金属物体震动或碰撞数显外径千分尺，以免破坏触点。
3.使用完毕后，及时关闭电源开关，以节省电能并延长设备寿命。
4.定期清洁设备，以保持测量精度和延长设备寿命。
5.不要将数显外径千分尺放置在温度过高或过低的环境中，以免影响设备稳定性。
6.不要将数显外径千分尺倒置或猛烈摇晃，以防损坏设备。
六、设备维护1.定期清洁千分尺外壳和显示屏，避免积尘和污垢影响测量精度。
2.检查电池电量，及时更换电池。
3.定期检查固定杆和触点，确保其良好的工作状态。
4.若发现设备出现问题或测量不准确，应及时维修或更换设备。
七、结语国产数显外径千分尺是一款常用的测量工具，为了确保测量精度和延长设备寿命，正确的操作规程是非常重要的。
本文从设备准备、操作步骤、注意事项和设备维护等方面进行了详细介绍，希望对用户有所帮助。
正确操作和维护国产数显外径千分尺，将有效提高测量精度和工作效率。
千分尺保养规范
4.2.千分尺每月保养
1）检查千分尺外部，是否有松动或损坏的组件。视实际情况，紧固松动的组件，替换或修理损坏的组件。
2）检查千分尺固定测头，活动测头，螺纹轴套，微分筒，调节螺母，测量力装置，锁紧装置，是否正常。
3）检查传动带和传动机构的完好状况，必要时联系制造商进行维修和更换。
4.3.千分尺每季度保养
1）长时间不用要在测量粘面上涂上防锈油，放在干燥处
2）每季度需对
编制
审核
批准
发行日期
文件类型
仪器名称
资料编号
版次
页次
仪器保养规范
千分尺
A版
1目的
确保测量仪器的准确性，维护及保养方法的规范性
2适用范围
千分尺
3职责
仪器使用者和仪校管理员负责仪器的保养及维护
4保养要求
4.1.千分尺每日保养
1）检查千分尺各部位是否灵活，微分筒転动是否灵活，锁紧装置的作用是否可靠，零位是否正确。
2）用分析醇和无纺布、医用脱脂棉清洁测量粘面，用标准量块校正千分尺。
千分尺操作规程
千分尺操作规程引言概述：千分尺是一种常用的测量工具，用于精确测量物体的尺寸。
为了确保测量的准确性和操作的安全性，制定一份千分尺操作规程是非常重要的。
本文将详细介绍千分尺的操作规程，包括使用前的准备、测量过程中的注意事项、测量结果的记录和维护保养等方面。
一、使用前的准备：1.1 清洁千分尺：在使用千分尺之前，首先要确保其表面干净无尘。
可以使用干净的软布轻轻擦拭千分尺的外表面，以去除灰尘和污垢。
同时，还要特别注意保护千分尺的刻度线，避免刮伤或磨损。
1.2 校准千分尺：为了保证测量的准确性，千分尺在使用之前需要进行校准。
可以使用已知尺寸的标准物体，将千分尺的刻度与标准物体的尺寸进行比对，以确认千分尺的准确度。
如果发现千分尺存在误差，应及时进行调整或更换。
1.3 确保测量环境：在进行测量之前，需要确保测量环境的稳定性和光线的充足性。
避免在强光或阴暗环境下进行测量，以免影响测量结果的准确性。
同时，还要确保测量物体固定稳定，避免因移动或摇晃而导致测量误差。
二、测量过程中的注意事项：2.1 正确使用千分尺：在使用千分尺时，要确保正确的使用方法。
首先，要将千分尺的测量范围与待测尺寸相匹配。
其次，要将千分尺的测量刀具与待测尺寸的表面平行，并轻轻夹紧。
最后，通过移动千分尺的滑动杆，使刀具与待测尺寸的两个平行面接触，并读取刻度值。
2.2 避免外力干扰：在进行测量时，要避免外力对千分尺的干扰。
轻轻操作千分尺，避免用力过猛或过快，以免影响测量结果的准确性。
同时，还要注意避免千分尺与其他物体的碰撞，以免刀具或刻度线受损。
2.3 注意读数精度：在读取千分尺的刻度值时，要注意读数的精度。
千分尺通常会有主刻度和副刻度，主刻度表示整数部分，副刻度表示小数部分。
在读取刻度值时，要准确判断主刻度和副刻度之间的差值，并将其转换为小数表示，以获得更精确的测量结果。
三、测量结果的记录：3.1 记录测量数值：在完成测量后，要将测量结果准确记录下来。
数显千分尺的校准方法及保养技巧【干货】
数显千分尺的校准方法内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、简介数显千分尺具有极高的测量精度和优秀的性能。
分辨率1μm/.00002"，精度+-2μm，可保证很高的测量精度；可通过一个手持式控制器(或RS -232C 接口) 实现远程控制；内置模拟指针显示可轻松实现跳动测量。
二、千分尺的正确使用及保养:1. 检查零位线是否准确;2. 测量时需把工件被测量面擦干净；3. 工件较大时应放在V型铁或平板上测量；4. 测量前将测量杆和砧座擦干净；5. 拧活动套筒时需用棘轮装置；6. 不要拧松后盖，以免造成零位线改变；7. 不要在固定套筒和活动套筒间加入普通机油；8. 用后擦净上油，放入专用盒内，置于干燥处。
三、数显千分表内校规程1、适用范围本规程适用于新制造的,使用中和修理后的分度值为0.01mm,测量范围为0-50mm 的大量程百分表及分度值为0.001mm,测量范围为0-25mm的数显千分表的校准。
2、室内温度应在20±8℃范围内,校准前受检的百分表或千分表在室内平衡温度的时间不少于2H,相对湿度不大于80%。
3、校准规程内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。
诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。
数显千分尺使用注意事项
数显千分尺使用注意事项
1. 嘿，你可别小看了这数显千分尺，那使用起来可得小心嘿！比如说测量的时候，你得轻拿轻放呀，就像对宝贝一样，要是你毛手毛脚的，猛地一摔，那它不得坏呀！这多可惜呀，所以一定要轻拿轻放哟！
2. 注意啦！使用数显千分尺读数的时候可得仔细咯！别像个粗心大王似的。
你想想，你要是读错了数，那不就跟医生看错病似的，后果多严重呀！对不对？一定要认真读数呀！
3. 哇塞，别忘了保持数显千分尺的清洁呀！就好比你每天要洗脸刷牙一样重要。
要是上面沾满了灰尘油污啥的，那测量能准吗？肯定不行呀，所以要经常给它做做清洁哟！
4. 嘿呀，使用数显千分尺的时候别乱拆呀！它可不是随便能拆着玩的玩具。
万一拆坏了，不能用了咋办？那就只能傻眼咯，所以别手欠去乱拆哦！
5. 哟呵，在不使用数显千分尺的时候可得放好呀！别顺手一扔，像个没头苍蝇似的乱丢。
你得给它找个安稳的地儿，就像给它安个家似的，这样下次用起来才方便呀，记住没？
6. 哎呀呀，用数显千分尺测量的时候一定要按正确的方法来呀！可别自己瞎捣鼓。
这就跟走路一样，你得走对路呀，不然不就跑偏啦！所以一定要按照要求来使用哦！
我的观点结论就是：数显千分尺是个很精密的工具，使用的时候一定要注意这些方面，才能让它发挥出最大的作用，可别不当回事哟！。
数显千分尺的正确使用方法
数显千分尺是一种精确测量工具，可用于测量直径、轴向偏差、圆度、锥度等特征尺寸，也可用于测量精密零件的表面粗糙度。
它的正确使用方法在下面介绍：
一、使用前应先校准：
1、校准时，应把测量器放在一个平稳的支撑上，把千分尺放在校准台上，把测量面放在台面上，然后用千分尺检查测量面的平整度和精度；
2、用千分尺检查限位，并调整限位，以满足测量精度要求，确保测量精度；
3、调整针头，调节刻度盘，确保针头和刻度盘的正确位置，以满足测量精度要求；
4、调整推拉杆，确保测量面的精度和准确性；
5、调整测量器的数显精度，校准后，测量器的数显精度应满足要求。
二、测量时：
1、在测量前，应检查测量器的校准状态，并确保校准的准确性和精度；
2、把测量器放在要测量物体的表面上，用手指轻轻地按住测量器，使测量器与物体表面紧密接触；
3、用手指轻轻地拨动推拉杆，使测量面滑动到物体表面，然后调整推拉杆，调整到最佳位置，以确保测量精度；
4、拨动推拉杆，使测量面滑动到物体表面，然后在刻度盘上读取数值，根据需要记录测量值；
5、测量完毕后，应把测量器仔细收起，放入保护盒里，以避免外力损坏测量器。
总之，正确使用数显千分尺，可以有效提高工作效率，保证测量精度，达到预期的测量效果。
千分尺安全操作保养规程
千分尺安全操作保养规程千分尺是一种常用的测量工具，其检测精度高，使用广泛。
在使用千分尺时，必须要注意安全操作和定期保养，以保证其精准性和使用寿命。
一、安全操作规程1.在使用千分尺前，必须仔细检查其零件是否完好无损，尤其是刻度盘、测量杆等易损部件是否有磨损、变形等情况。
如有问题，需要及时更换或修理。
2.在使用千分尺的时候，手要干净干燥，不能有油污或腐蚀性液体，否则会影响测量精度和使用寿命。
3.在使用千分尺的时候，需要保持轻柔，不可用力过猛或撞击，否则会导致刻度盘摆动或机件损坏。
4.在使用千分尺的时候，需要避免受到震动或振动，避免受到强烈的磁场，不可将千分尺倒置或扔掉。
5.在测量前，需要将千分尺放于平稳的工作台面上，使之平放，避免受到外力干扰。
二、保养规程1.在使用千分尺后，需要将其清洁干净，避免有灰尘或污垢残留。
一般可用干布轻拭，如有需要还可以用棉纱沾些石油清洗。
2.在使用千分尺后，需要将其存放在干燥的场所，避免其受到潮湿或腐蚀。
3.在日常使用过程中，需要根据使用频率和使用条件定期保养。
一般来说，三个月至六个月更换一次轴承脂，并对机件进行润滑保护。
如有需要，还可以对刻度盘进行校正和调整。
4.在对千分尺进行维修和保养时，请找专业人员或厂家进行，如果自己在不懂的情况下自行拆卸、修理会导致其损坏甚至不可修复。
在进行任何测量工作前，请仔细阅读使用说明书，遵循操作规程进行使用。
只有遵守安全操作规程和定期保养，才能保证千分尺的使用寿命和测量精度。
结语千分尺在工业制造、机械加工等领域内应用广泛，不仅测量精度高，而且操作简便，但是在使用过程中必须要注意安全操作和定期保养，这不仅有利于提高工作效率，还能避免千分尺的机件损坏和精度降低。
希望这份规程能对大家使用千分尺提供一些有价值的参考。
数显卡尺使用维护保养
数显卡尺使用维护保养数显卡尺是一种用于测量物体尺寸的便携式测量工具。
它通过数字显示屏来显示尺寸数值，具有精度高、使用方便等优点。
为了保证数显卡尺的正常使用和延长其使用寿命，我们需要进行一些维护保养工作。
正确使用数显卡尺是保养的首要步骤。
在测量时，应保证测量物体与数显卡尺接触良好，避免产生误差。
同时，应注意避免数显卡尺与硬物摩擦，以免划伤测量表面。
另外，数显卡尺在测量过程中应平稳移动，不要用力过猛，以免损坏测量装置。
定期清洁数显卡尺也是必不可少的维护步骤。
在使用过程中，数显卡尺可能会积累灰尘、油脂等杂质，影响其正常使用。
因此，我们应该定期将数显卡尺进行清洁。
清洁时，可以使用软布蘸取少量清洁剂，轻轻擦拭数显卡尺表面，然后用干布擦干。
需要注意的是，清洁剂的选择应避免使用过于刺激性的化学物质，以免损坏数显卡尺的外壳。
数显卡尺的存放也需要注意。
当我们暂时不使用数显卡尺时，应将其放置在干燥、通风的地方，避免阳光直射和高温环境。
同时，还要注意避免数显卡尺与其他物品叠放，以免造成压力损坏。
正常使用数显卡尺时，我们还需要注意以下几点。
首先，测量前应检查数显卡尺的电池电量，确保其正常工作。
如果电量不足，应及时更换电池，避免测量误差。
其次，数显卡尺在使用过程中应避免受到强磁场、强电场等干扰，以免影响测量精度。
此外，数显卡尺不宜频繁开关，以免对其内部元器件产生不必要的损坏。
对于长时间不使用的数显卡尺，我们应该进行定期的检查和校准。
由于长期存放或使用不当，数显卡尺可能会出现测量误差。
因此，我们可以将数显卡尺送到专业的检测机构，进行校准和维修。
这样可以保证数显卡尺的测量精度和稳定性。
数显卡尺是一种常用的测量工具，正确的维护保养可以确保其正常使用和延长使用寿命。
通过正确使用、定期清洁、适当存放和定期校准，我们可以保持数显卡尺的测量精度和稳定性，提高工作效率。
希望以上维护保养方法对大家有所帮助。
