生物医学电路与传感器在现代医学领域中起着至关重要的作用。
它们的设计与应用可以帮助医生准确诊断疾病、监测患者状况，并为治疗提供有效的数据支持。
本文将介绍生物医学电路与传感器的基本原理、分类以及应用案例。
一、基本原理
生物医学电路与传感器的基本原理是将生物信号转化为电信号，并通过电路处理与分析这些信号。
它们利用了电子学、传感技术和生物学的知识，能够测量和记录人体的生理参数，如心电图（ECG）、脑电图（EEG）、血压、体温、血糖等。
二、分类
根据应用领域和测量参数的不同，生物医学电路与传感器可以分为多个不同的类别。
以下是一些常见的分类：
1. 心血管类传感器：用于监测心脏相关的生理信号，如心率、心电图。
这些传感器可以帮助医生判断患者的心脏健康状况，并提前发现心脏病的风险。
2. 神经类传感器：用于监测脑电图和神经信号，帮助医生诊断神经系统疾病，如癫痫、帕金森病等。
这些传感器通常需要高灵敏度和高分辨率。
3. 体温类传感器：用于测量人体温度，广泛应用于临床疾病监测和
健康管理领域。
这些传感器通常需要快速响应和准确测量。
4. 血糖类传感器：用于监测血糖水平，对于糖尿病患者来说尤为重要。
这些传感器可以实时测量血糖水平，并将数据传输到监测设备上。
5. 生物成像类传感器：用于医学影像的获取和分析，如X光、CT、MRI等。
这些传感器可以帮助医生了解患者的内部器官结构，辅助诊
断和治疗。
三、应用案例
1. 心电图(ECG)传感器：ECG传感器可记录心脏的电活动，检测心
脏病变和异常。
这些传感器常用于心血管疾病的早期诊断和监测。
2. 脑电图(EEG)传感器：EEG传感器可测量脑电波的电压变化，反
映大脑活动。
它们被广泛应用于睡眠障碍、癫痫等神经系统疾病的诊
断和研究中。
3. 血压传感器：血压传感器用于测量动脉血压，帮助医生判断患者
的心血管健康状况。
这些传感器通常通过袖带或手腕式装置进行测量。
4. 体温传感器：体温传感器可快速、准确地测量人体表面的温度。
在临床疾病监测和健康管理中，它们被广泛应用于体温监测以及热伤
害的预防和治疗。
5. 血糖传感器：血糖传感器常用于糖尿病患者的血糖监测。
通过在
皮下植入或贴附在皮肤上，这些传感器可以实时测量血糖水平，并将
数据传输到便携式监测设备上。
四、结论
生物医学电路与传感器的发展在现代医学中起到了至关重要的作用。
它们的应用不仅为医生提供了准确的诊断数据，也为患者的健康管理
和疾病治疗提供了有效的支持。
随着技术的不断进步，生物医学电路
与传感器将继续发挥更大的作用，为医学研究和临床实践带来新的突
破和进展。
生物医学传感器设计实验报告——血氧
东南大学生物科学与医学工程学院《血氧信号的检测》生物医学传感器设计报告专业：生物医学工程姓名：学号：姓名：学号：实验室:设计时间：评定成绩：审阅教师：设计课题一、传感器性能指标的检测 (4)一、实验原理 (4)1.金属热电偶传感器： (4)2. 热敏电阻： (4)3. 光电传感器： (5)二、实验数据及分析 (5)1.热电偶传感器： (5)2.热敏电阻传感器： (7)3.光电传感器： (8)4.血氧探头： (8)设计课题五：血氧信号的检测 (9)一、背景概述 (9)1. 血氧饱和度的定义： (9)2. 生理意义： (9)3. 测量原理： (10)二、设计方案 (11)1. 测量信号特征： (11)2. 可能存在的信号干扰： (11)3. 硬件调试： (11)4. 电路要求： (12)5. 设计思路: (12)三、分级电路及仿真 (13)1、血氧探头发光驱动：见“硬件调试”。
(13)2、前置放大电路： (13)1、低通滤波电路： (14)3、50Hz陷波器： (15)4、高通滤波器： (17)电路图： (17)5、交流分离电路： (18)6、直流分离电路： (20)电路图： (20)7、控制电路： (20)四、实验数据记录及分析 (21)1、测试中所用仪器 (21)2、实验过程 (21)3、实验数据 (22)五、实验总结 (23)参考文献： (23)附录 (25)一、器材清单： (25)二、电路原理： (25)三、原始数据： (26)生物医学传感器设计设计课题一、传感器性能指标的检测一、实验原理1.金属热电偶传感器：热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路，当两端存在温度梯度时，回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应。
塞贝克效应电势差的计算公式：⎰-=21d ))()((T T A B T T S T S V A S 与B S 分别为两种材料的塞贝克系数。
生物医学传感器实验报告.
综合实验报告学院医学工程学院实验名称生物医学测量与传感器综合实验专业班级学生姓名学号指导教师成绩实验一应变片单臂特性实验一、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。
二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε；式中ΔR/R为电阻丝的电阻相对变化值，K为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化。
金属箔式应变片是通过光刻、腐蚀等工艺制成的应变敏感元件，用它来转换被测部位的受力大小及状态，通过电桥原理完成电阻到电压的比例变化，对单臂电桥而言，电桥输出电压，U01=EKε/4。
（E为供桥电压）。
三、实验步骤：1位数显万用表2kΩ电阻档测量所有1、在应变梁自然状态（不受力）的情况下，用42应变片阻值；在应变梁受力状态（用手压、提振动台）的情况下，测应变片阻值，观察一下应变片阻值变化情况(标有上下箭头的4片应变片纵向受力阻值有变化；标有左右箭头的2片应变片横向不受力阻值无变化，是温度补偿片)。
如下图1—6所示。
2、差动放大器调零点：按图1—7示意接线。
将F／V表的量程切换开关切换到2V档，合上实验箱主电源开关，将差动放大器的拨动开关拨到“开”位置，将差动放大器的增益电位器按顺时针方向轻轻转到底后再逆向回转半圈，调节调零电位器，使电压表显示电压为零。
差动放大器的零点调节完成，关闭主电源。
图1—7 差放调零接线图3、应变片单臂电桥特性实验：⑴将主板上传感器输出单元中的箔式应变片(标有上下箭头的4片应变片中任意一片为工作片)与电桥单元中R1、R2、R3组成电桥电路，电桥的一对角接±4V直流电源，另一对角作为电桥的输出接差动放大器的二输入端，将W1电位器、r电阻直流调节平衡网络接入电桥中(W1电位器二固定端接电桥的±4V电源端、W1的活动端r电阻接电桥的输出端)，如图1—8示意接线(粗细曲线为连接线)。
生物医学传感器原理及应用
无论是计算机软、硬件，还是网络、通讯技术发展日新月异， 传感器技术却大为滞后，日益成为信息技术发展的瓶颈。究其原 因，一是传感器的应用不尽如意，更重要的是传感器自身的发展 滞后。这是由传感器本身特点所决定的。
b.人体内产生应急反应，从而改变被测部位的状态，影响 被测量的真实性。
因而通常采用非接触测量
第15页，本讲稿共19页
非接触测量：传感器不与被测介质直接接触。
非接触测量特点：不会破坏被测介质的状态，但易受环境
的影响，信号中干扰成份多，需进行信号处理以去除干扰。 2、为能检测生物体局部信息，又使对生物体的侵扰减小到足
够低的程度，发展了体内（植入式、部份插入式）传感器，这 相应需考虑体积、能量信号传输方式、材料的生物相容性、安 全性等。 3、生物信号特点是微弱、低频、背景噪声大，要求传感器有较 强的抗干扰能力。
4、应充分考虑生物体的特性
5、需适应多和环境和使用对象。
第16页，本讲稿共19页
二、生物医学传感器的应用
传感器的输入（被测物理量）通常是非电量，故传感器测量 又称为非电量检测。当然被测物理量也可以是电量，如电量传感 器（强电流、电压频率、相位、功率的测量）。
第7页，本讲稿共19页
三、传感器的应用
传感器是现代信息社会的基础，可以说是无处不在。 日常生活：冰箱、洗衣机、空调、电子血压计…… 工业生产：压力、成份、力、温度、流量、位移……
通常希望成简单的线性关系，即：Y=kX。大多数遵从这 一线性关系。但也有例外，如倾角的测量。
生物医学工程在生物传感器中的应用

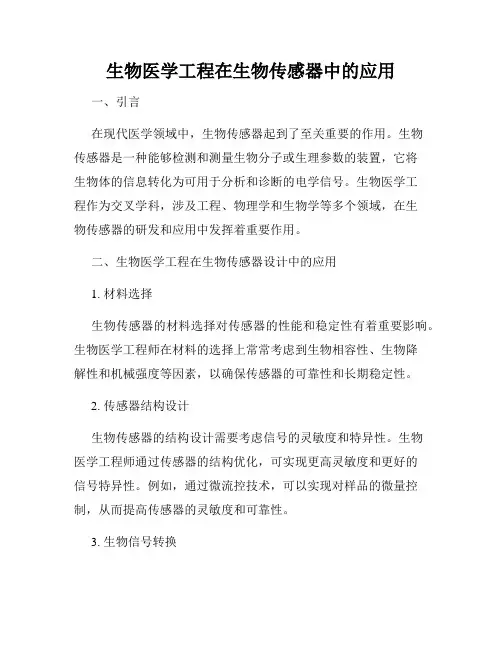

生物医学工程在生物传感器中的应用一、引言在现代医学领域中，生物传感器起到了至关重要的作用。
生物传感器是一种能够检测和测量生物分子或生理参数的装置，它将生物体的信息转化为可用于分析和诊断的电学信号。
生物医学工程作为交叉学科，涉及工程、物理学和生物学等多个领域，在生物传感器的研发和应用中发挥着重要作用。
二、生物医学工程在生物传感器设计中的应用1. 材料选择生物传感器的材料选择对传感器的性能和稳定性有着重要影响。
生物医学工程师在材料的选择上常常考虑到生物相容性、生物降解性和机械强度等因素，以确保传感器的可靠性和长期稳定性。
2. 传感器结构设计生物传感器的结构设计需要考虑信号的灵敏度和特异性。
生物医学工程师通过传感器的结构优化，可实现更高灵敏度和更好的信号特异性。
例如，通过微流控技术，可以实现对样品的微量控制，从而提高传感器的灵敏度和可靠性。
3. 生物信号转换生物医学工程师利用电化学、光学和声学等技术，将生物信号转换为电学信号。
通过设计合适的电极结构和信号放大电路，生物医学工程师可以实现生物分子的高灵敏度和快速检测。
三、生物医学工程在不同类型生物传感器中的应用1. 电化学生物传感器电化学传感器通过检测溶液中的电流和电势变化来测量生物分子。
生物医学工程师可以利用纳米材料和分子探针等技术，提高电化学传感器的灵敏度和特异性。
例如，利用纳米材料修饰电极表面，可以提高传感器对生物分子的检测灵敏度。
2. 光学生物传感器光学传感器通过测量样品对光的吸收、散射和发射等性质来检测生物分子。
生物医学工程师可以利用荧光标记物和光纤技术等方法，提高光学传感器的检测灵敏度和特异性。
例如，利用荧光标记物与目标物发生特异性反应，可以实现对生物分子的高灵敏度检测。
3. 声学生物传感器声学传感器利用声波的传播和反射等特性来检测生物分子。
生物医学工程师可以利用超声波和声波传感器等技术，实现对生物分子的高灵敏度和无损检测。
例如，利用超声波探测技术，可以实现对人体内部组织和器官的无损检测，为医学诊断提供重要依据。
生物医学传感器
In vivo
可靠(Reliable) 安全(safe)
4 生物医学传感器的应用
美国霍尼韦尔国际公司
深圳迈瑞生物医疗电子股份有限公司 /
作业
1简述在哪些仪器设备上你所看到传感器的应用， 是何种传感器？ 2简述人造传感器和人自身传感器的异同点 ？物理、电、化学
北京滨松光子技术股份有限公司 /
3 生物医学传感器的性能指标
In vitro:
准确(accuracy) 精密(precision) 范围(range) 响应时间(response time) 漂移(drift)
2 生物医学传感器的种类
1 从测量对象
如温度、压力、流量、光等
2 从是否和人体接触
体内(in vivo)监测: 侵入式(Invasive) 非侵入式(Noninvasive) 监测参数：心电、呼吸、无创血压、双体温、血氧 饱和度、 脉搏、双有创压、心输出量 体外(In vitro)诊断 如电解质、生化、免疫
生物医学传感器 (Biomedical Sensors)
深圳大学医学院生物医学工程系 张会生
生物医学传感器
1 生物医学传感器的定义 2 生物医学传感器的种类 3 生物医学传感器的性能指标 4 生物医学传感器的应用
1 生物医学传感器的定义
传感器？ 人的眼睛、耳、鼻
生物医学传感器： 用于将人体内的一些特征参数转换成可测量的 信号（如电阻、电压、电流等）的一类元件。
第2章 生物医学传感器基础课件
• E 0 是金属浸在含有该金属离子有效浓度 为lmol/L的溶液中达到平衡时的电极电位, 称为这种金属的标准电极电位（表3.2 ）
• 可看出 E 0 值远远大于所有生物电位信号 的大小。
• E 0 与金属以离子形态转入溶液的能力K 以及温度T有关系。
第2章 生物医学传感器基础
第2章 生物医学传感器基础
• 图 电极－溶液界面的平衡电位
锌电极放入含Zn2＋的溶液 中，锌电极中Zn2＋进入溶 液中，在金属上留下电子
带负电，溶液带正电。
进入水中的正离子和带负 电的金属彼此吸引,使大多 数离子分布在靠近金属片 的液层中,形成的电场,阻 碍Zn2＋进一步迁移最终达 到平衡。
此时金属与溶液之间形成电荷 分第2布章 产生物生医学一传感定器的基础电位差。
第2章 生物医学传感器基础
一、电极的基本概念
• 生物电是生物体最基本的生理现象，各种生物 电位的测量都要用电极；给生物组织施加电剌 激也要用电极
• 电极实际上是把生物体电化学活动而产生的离 子电位转换成测量系统的电位
• 电极起换能器作用，是一种传感器
• 电流在生物体内是靠离子传导的,在电极和导
线中是靠电子传导的,在电极和溶液界面上则
＋
-
-
-
＋
-
生物电检测电极示意图 第2章 生物医学传感器基础
生物电测量的等效电路
第2章 生物医学传感器基础
• 医用电极按工作性质可分为检测电极和 刺激电极两大类：
• 检测电极是敏感元件,用来测定生物电位的。 需用电极把这个部位的电位引导到电位测量 仪器上进行测量,这种电极称为检测电极。
• 剌激电极是对生物体施加电流或电压所用的 电极。剌激电极是个执行元件。
生物医学传感器原理与应用
生物医学传感器原理与应用
生物医学传感器原理与应用
一、定义
生物医学传感器是指以生物、化学或物理反应为基础，利用传感器原理和检测技术测量生物医学信号（如生物电、血液成分等）的设备。
二、传感原理
储存在生物体内的信息包括激活的物质和信号物质，以及具有不同电子极性的物质。
这些物质在外部因素的作用下，会形成电子信号，从而被传感器检测。
1、光电检测
光电检测可以通过分析光信号来检测生物医学信号，其原理是通过精密的光学技术观测生物体内反射回来的光谱信号，根据其特定频谱来推断出检测物的浓度，从而反应相应信号物的化学变化情况，可用于检测血液中的蛋白质含量、血糖浓度等生物医学信号。
2、电化学检测
电化学检测是一种以电解质反应为基础的检测方法，通过电解剂对电解质反应产生的电流和电压变化来表征物质浓度的变化，从而进行检测。
电化学检测可用于检测血液中的钠、钙和氯离子、血氧分压、血清谷丙转氨酶等生物医学信号。
三、应用
1、临床医学
生物医学传感器的应用非常广泛，如血氧仪、血液分析仪、脑电图仪、心电图仪等都是利用生物医学传感器原理和技术的应用，可用于检测心肺功能、血氧分压、血液成分等，对临床医学大有帮助。
2、环境监测
生物医学传感器也可用于环境监测，如可以用来检测大气污染物的浓度，检测地下水污染等，为环境保护和环境污染防治提供有力的支持。
四、总结
生物医学传感器是一种利用传感器原理来检测生物医学信号的设备，包括光电检测、电化学检测等原理，具有广泛的应用，如用于临床医学、环境监测等领域，为人类的医疗和环境保护提供了有力的支持。
生物传感器与医学应用
生物传感器的类型
▪ 压电生物传感器
1.压电生物传感器是基于压电效应，将生物分子间的相互作用 转化为电信号，实现生物分子检测的传感器。 2.该类型传感器具有灵敏度高、稳定性好等优点，可用于检测 生物分子浓度和活性。 3.压电生物传感器在生物医学、环境监测等领域有广泛的应用 前景。
▪ 热学生物传感器
1.热学生物传感器是通过测量生物分子结合过程中释放的热能 ，实现生物分子检测的传感器。 2.该类型传感器具有无需标记、非破坏性等优点，可用于实时 监测生物分子间的相互作用。 3.热学生物传感器在药物筛选、疾病诊断等领域有重要的应用 价值。
康复医学中的应用
1.生物传感器能实时监测患者的生理指标，为康复治疗提供依 据。 2.通过监测患者的运动和功能恢复情况，评估康复治疗效果。 3.生物传感器技术有助于提高康复治疗的针对性和效率。
在医学中的应用
▪ 远程医疗与健康监测
1.生物传感器可实现远程实时监测，为远程医疗提供便利。 2.患者可在家中自测生理指标，将数据实时传输给医生，提高 医疗效率。 3.生物传感器技术有助于降低医疗成本，提高医疗资源的普及 率。
▪ 生物传感器与可穿戴设备
1.生物传感器可集成于可穿戴设备中，实时监测用户的生理指 标。 2.可穿戴设备结合生物传感器技术，可实现健康监测、运动跟 踪等功能。 3.随着技术的进步，生物传感器在可穿戴设备中的应用将更加 广泛，提高人们的健康水平。
生物传感器与医学应用
生物传感器的优势
生物传感器的优势
生物传感器概述
▪ 生物传感器的应用领域
1.生物传感器在医学、环境监测、食品安全等领域有广泛应用。 2.在医学领域，生物传感器可用于疾病诊断、药物筛选、生物分子相互作用研究等。
生物医学工程专业优质课生物传感器技术与应用
生物医学工程专业优质课生物传感器技术与应用生物医学工程专业优质课: 生物传感器技术与应用生物传感器技术是生物医学工程领域的重要组成部分，它利用生物分子与传感器之间的相互作用来检测、分析和监测生物体内的生物信息。
生物传感器技术的研究与应用为临床诊断、药物研发、生命科学研究等领域提供了强有力的支持。
本文将对生物传感器技术的原理、分类和应用进行探讨，旨在为生物医学工程专业的学生提供一些有益的参考和指导。
一、生物传感器技术的原理生物传感器是一种将生物反应与传感器相结合的装置，其工作原理基于生物分子与传感器之间的特定相互作用。
常用的生物传感器技术包括光学传感器、电化学传感器、生物阻抗传感器等。
以光学传感器为例，其工作原理是利用生物分子与特定的荧光探针结合后，探针的荧光性质发生改变，从而实现对生物分子的定量检测。
电化学传感器则是通过测量生物反应产生的电信号来获取与生物分子浓度相关的信息。
二、生物传感器技术的分类根据生物传感器的检测目标和工作原理，可以将其分为多种类型，如化学传感器、生物传感器、光学传感器等。
其中，化学传感器主要用于检测化学物质的浓度或组成，生物传感器用于检测生物分子（如蛋白质、DNA等）的存在和含量，而光学传感器则利用光学信号来检测生物样品的变化。
此外，还有温度传感器、压力传感器等根据测量参数进行分类。
三、生物传感器技术的应用1. 临床诊断应用：生物传感器技术在临床诊断中具有广泛的应用前景。
例如，利用生物传感器对体液中特定蛋白质和代谢产物进行检测，可以为早期肿瘤、心血管疾病等提供辅助诊断手段。
此外，生物传感器还可以用于检测药物浓度、蛋白质相互作用等，为药物研发和剂量控制提供支持。
2. 环境监测应用：生物传感器技术在环境监测领域也发挥着重要作用。
通过检测环境中的污染物浓度和种类，可以实现对水质、空气质量等重要参数的监测和预警。
生物传感器技术的灵敏度高、选择性好，使其成为环境监测的理想工具。
3. 生命科学研究应用：生物传感器技术在生命科学研究中具有广泛应用。
生物医学工程中的生物传感器技术及应用案例
生物医学工程中的生物传感器技术及应用案例生物传感器是一种能够将生物分子或生物体内发生的生化过程转化为可测量的信号的装置。
在生物医学工程领域中，生物传感器技术被广泛应用于疾病的诊断、药物的研发以及生物体信息监测等方面。
本文将介绍生物医学工程中的生物传感器技术以及一些应用案例。
一、生物传感器技术的分类根据传感机制的不同，生物传感器可以分为许多类别，如光学传感器、电化学传感器、机械传感器等。
其中，光学传感器是最为常见和广泛使用的一种生物传感器技术。
光学传感器利用生物分子与光的相互作用来监测生物信息。
例如，利用表面等离子体共振传感器可以实现DNA序列的快速检测，有助于基因突变的早期诊断。
另一种常见的生物传感器技术是电化学传感器。
电化学传感器基于生物体内发生的电化学反应来测量电流或电压的变化。
这种技术主要应用于体内物质的检测与监测。
例如，血糖传感器利用电化学传感器技术可以实时监测糖尿病患者的血糖水平，并通过无线传输和移动应用程序提供及时的监测数据。
二、生物传感器在疾病诊断中的应用案例1. 癌症早期检测癌症的早期检测对于治疗和预后至关重要。
生物传感器技术在癌症的早期检测中起到了至关重要的作用。
例如，基于表面增强拉曼光谱的生物传感器可以通过检测血液中很低浓度的特定肿瘤标志物，实现早期癌症的识别和诊断。
此外，利用DNA纳米棒和金纳米颗粒构建的生物传感器，可以通过检测肿瘤相关的基因突变，实现肿瘤的早期筛查。
2. 心脏监测心脏疾病是全球范围内最常见的致病因素之一。
通过生物传感器技术，可以实时监测心脏功能，提供重要的生理和病理信息。
例如，一种基于微电极阵列的生物传感器可以插入到心脏中，监测心电图信号，并传输到外部设备进行分析。
这种技术可以用于心律失常的诊断和治疗。
三、生物传感器在药物研发中的应用案例1. 药物筛选药物研发过程中需要对大量的化合物进行筛选，以找到具有治疗潜力的候选化合物。
生物传感器技术可以用于药物筛选的高通量检测。
