PLC控制技术期末试卷

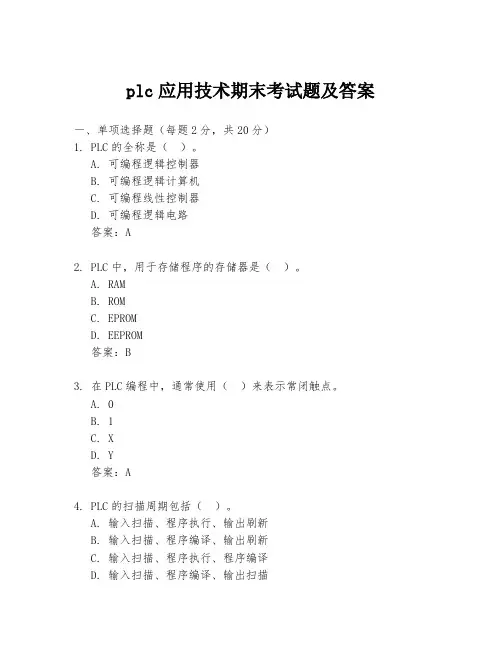

plc应用技术期末考试题及答案
plc应用技术期末考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程线性控制器D. 可编程逻辑电路答案：A2. PLC中，用于存储程序的存储器是（）。
A. RAMB. ROMC. EPROMD. EEPROM答案：B3. 在PLC编程中，通常使用（）来表示常闭触点。
A. 0B. 1C. XD. Y答案：A4. PLC的扫描周期包括（）。
A. 输入扫描、程序执行、输出刷新B. 输入扫描、程序编译、输出刷新C. 输入扫描、程序执行、程序编译D. 输入扫描、程序编译、输出扫描答案：A5. 下列关于PLC的描述中，错误的是（）。
A. PLC具有高可靠性B. PLC具有易编程性C. PLC的抗干扰能力强D. PLC只能用于简单的开关控制答案：D二、多项选择题（每题3分，共15分）1. PLC的输入设备包括（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：AB2. PLC的输出设备可以是（）。
A. 指示灯B. 电磁阀C. 电机D. 显示器答案：ABC3. PLC的编程语言包括（）。
A. 梯形图B. 语句表C. 功能块图D. 汇编语言答案：ABC三、判断题（每题2分，共10分）1. PLC的输出模块可以直接驱动大功率设备。
（）答案：错误2. PLC的程序存储在RAM中，断电后数据会丢失。
（）答案：错误3. PLC的扫描周期越短，其响应速度越快。
（）答案：正确4. PLC的输入/输出接口模块是固定的，不能更换。
（）答案：错误5. PLC的抗干扰能力主要来自于其内部的硬件设计。
（）答案：正确四、简答题（每题5分，共20分）1. 简述PLC的工作原理。
答案：PLC的工作原理是按照程序顺序执行输入扫描、程序执行和输出刷新三个主要阶段，实现对控制对象的控制。
2. 描述PLC在自动化生产线中的应用。
答案：PLC在自动化生产线中用于控制各种机械设备和工艺流程，实现生产过程的自动化、智能化和信息化。
《PLC控制技术》期末试卷A及答案
期末试卷一一、填空题（每空2分，共30分）1.工作在交流电压或直流电压以下的电器称为低压电器。
2.熔断器由熔体和包含熔体的组成，在电路中起作用,其符号是。
3.热继电主要用于电动机的保护。
4.三相笼型异步电动机的减压起动方式有、减压起动和延边三角形减压以及自耦变压器减压起动控制。
5.电气原理图一般分为主电路和。
6.时间继电器的触点在其带电后延时动作。
7.JS7系列时间继电器有和两种延时方式，应根据控制线路的要求选择相应延时方式。
8. 三相笼型异步电动机的制动方式有机械制动和。
电气制动常用的方法有。
9.连续控制电路是在点动控制电路的起动按钮上一个接触器的常开触点。
10.PLC编程中的梯形图逻辑顺序是 _______和 _________。
二、判断题 (每题2分，共20分，正确写T,错误写F)1.用作短路保护的元件是热继电器。
（）2. 触点和按钮通常按未通电或没有外力作用的原始状态画出。
（）3. 熔断器对略大于负载电流的过载保护十分可靠。
（）4. 依靠接触器自身的辅助触点保持线圈通电的电路称为自锁电路。
（）5. 利用两个接触器的动断辅助触点互相控制的方法叫做电气互锁。
（）6. 工厂中对工件进行连续加工常采用连续控制电路。
（）7．能在两地或多地控制同一台电动机的控制方式称为多地控制。
（）8．常用的制动方法有电气制动和机械制动两种。
（）9．实现连续控制可以将起动按钮、停止按钮与接触器的线圈并联，并在起动按钮两端串联接触器的常开辅助触点。
（）10．三相笼型异步电动机采用Y-降压起动时，定子绕组先连成，后接成Y。
（）三、选择题（每题4分，共20分）1．触点是电器的（）A 感测部分B 执行部分C 接通部分D 分断部分2．热继电器作用（）A 短路保护B 过载保护C 过流保护D 过压保护3．文字符号FU表示的低压电器是（）A 低压断路器 B熔断器 C 刀开关 D 热继电器4．当需要电动机作短时断续工作时，只要按下按钮电动机就转动，松开按钮电动机就停止工作，这种控制是（）。
电气控制与plc应用技术期末试题及答案
电气控制与plc应用技术期末试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑电路答案：A2. 下列哪个不是PLC的特点？（）A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案：C3. PLC的输入/输出接口通常采用（）。
A. 继电器B. 晶体管C. 集成电路D. 光耦答案：B4. 在PLC中，用于实现顺序控制的编程方法是（）。
A. 梯形图B. 语句表C. 功能块图D. 结构化文本答案：A5. PLC的扫描周期主要受（）的影响。
A. 程序复杂度B. 外部负载C. 电源电压D. 内部存储器大小答案：A6. PLC的输出接口通常采用（）。
A. 开关量输出B. 模拟量输出C. 脉冲输出D. 以上都是答案：D7. 在PLC中，用于实现定时控制的软元件是（）。
A. 计数器B. 定时器C. 累加器D. 寄存器答案：B8. PLC的编程语言不包括（）。
A. 梯形图B. 汇编语言C. 功能块图D. 结构化文本答案：B9. PLC的输入接口主要用于接收（）。
A. 模拟信号B. 脉冲信号C. 开关信号D. 以上都是答案：D10. PLC的输出接口主要用于控制（）。
A. 传感器B. 显示器C. 执行器D. 以上都是答案：C二、多项选择题（每题3分，共15分）1. PLC的编程语言包括（）。
A. 梯形图B. 布尔逻辑C. 功能块图D. 结构化文本答案：ACD2. PLC在工业自动化中的应用包括（）。
A. 包装机械B. 交通信号控制C. 家庭照明D. 机器人控制答案：ABD3. PLC的输入设备可以是（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：AB4. PLC的输出设备可以是（）。
A. 继电器B. 指示灯C. 电机D. 显示器答案：ABC5. PLC的编程软件通常具备的功能包括（）。
A. 程序编辑B. 程序下载C. 故障诊断D. 数据监控答案：ABCD三、判断题（每题2分，共10分）1. PLC的输出接口可以直接驱动大功率电机。
PLC控制技术试题库及参考答案
PLC控制技术试题库及参考答案一、单选题（共52题，每题1分，共52分）1.FX2N-16MT基本单元的输出形式为（）。
A、接触器输出B、晶体管输出C、继电器输出D、晶闸管输出正确答案：B2.下列语句表达式中错误的一个为（）。
A、ANDX1B、PLFY0C、NOPD、MCN10M100正确答案：D3.下列语句表达项中错误的一个为（）。
A、MPSB、OUTY1C、SETD0D、PLFM10正确答案：C4.FX2N系列PLC中16位的加法指令是（）。
A、ADDB、SUBC、DADDD、MUL正确答案：A5.步进电机的加减速是通过改变哪个参数实现的？（）A、脉冲数量B、脉冲频率C、脉冲占空比D、电压正确答案：B6.顺序控制设计法中，如果要求无论什么时候按下停止按钮，都要等到当前工作周期结束才能响应，这时候需要用一个（）间接表示出来。
A、辅助继电器B、输出继电器C、输入继电器D、状态继电器正确答案：A7.触摸屏是用于实现替代哪些设备的功能（）A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：C8.使用16位、32位高性能微处理器，而且在一台PLC中配置多个微处理器，进行多通道处理是（）PLC的突出特点。
A、第五代B、第二代C、第三代D、第四代正确答案：D9.操作数K3Y0表示()。
A、Y0-Y13组成4组3位数B、Y0-Y11组成4组3位数C、Y0-Y13组成3组4位数D、Y0-Y11组成3组4位数正确答案：C10.FX2型PLC使操作元件中数带进位一起右移n位的指令是()。
A、RORB、ROLC、RCRD、RCL正确答案：C11.M0—M15中,M0,M1数值都为1,其它都为0,那么,K4M0数值等于多少？（）A、5B、2C、1D、3正确答案：D12.FX系列PLC中,比较两个数值的大小,用什么指令（）A、TDB、TMC、TRDD、CMP正确答案：D13.FX系列PLC中,16位除法指令应用（）A、DADDB、DDIVC、DIVD、MUL正确答案：C14.FX主机,读取特殊扩展模块数据,应采用哪种指令（）A、FROMB、TOC、RSD、PID正确答案：A15.FX系列PLC中,16位加法指令应用A、DADDB、ADDC、MULD、SUB正确答案：B16.FX系列PLC的AC输入电源电压范围是多少?A、DC24-110VB、AC86-246VC、AC220-380VD、DC24-220V正确答案：B17.工业中控制电压一般是多少伏（）。
电器及其PLC控制技术期末自测试题
《PLC控制技术》自测试题一一、填空题：1. PLC是一种工业控制计算机，它的基本结构是由CPU、输入输出电路、存储器和电源、外围接口组成。
2. PLC开关量输出接口按PLC内部使用的器件可以分为晶体管输出型、_继电器__输出型和晶闸管输出型。
3. PLC用户程序的完成分为输入采样、执行程序、输出刷新三个阶段。
这三个阶段是采用循环扫描工作方式分时完成的。
4. PLC的编程语言常用的有梯形图、___指令语言__和功能图语言及高级语言。
5. PLC的控制系统构成主要由输入设备、__ PLC_____和_输出设备__等三部分。
6. PLC的型号为CPU 226CN AC/DC/RELAY的，它表示的含义包括如下几部分：它是主机单元，其输入输出总点数为40点，其中输入点数为24点，输出点数为12 点，其输出类型为继电器输出型。
二、单项选择题：1. 下列结构中，不属于PLC的基本组成结构的是（ D ）。
A. CPUB. 输入、输出接口C. 存储器D. 定时器2. 若PLC的输出设备既有直流负载又有交流负载，则选择PLC的输出类型为（ C ）。
A. 干接触B. 晶体管输出型C. 继电器输出型D. 晶闸管输出型3. 继电接触式控制电路可以翻译成PLC的（ B ）程序。
A. 助记符B. 梯形图C. C语言D. 汇编语言4. 下列不属于S7-200系列PLC的编程元件的是（ D ）。
A. 输入继电器IB. 输出继电器QC. 辅助继电器MD. 热继电器FR5. 某PLC的输出接口是晶体管电路，则其输出可驱动（ B ）负载。
A. 交流B. 直流C. 交、直流D. 不能确定6. S7-200 PLC的中断事件优先权最高的为（ D ）。
A. 定时中断B. 计数器中断C. I/O中断D. 通信中断三、判断题：（如正确，请在每题的括号内打“√”；如错误，请在每题的括号内打“×”）1.PLC的输出指令= 是对输出继电器的线圈进行驱动的指令，但它不能用于输入继电器。

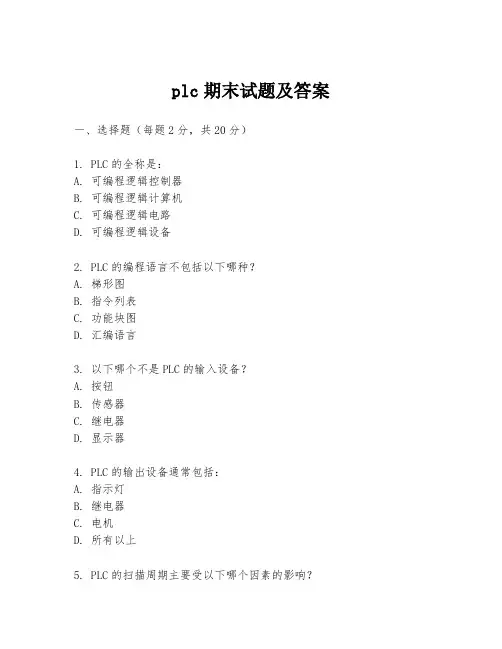

plc期末试题及答案
plc期末试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备2. PLC的编程语言不包括以下哪种？A. 梯形图B. 指令列表C. 功能块图D. 汇编语言3. 以下哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器4. PLC的输出设备通常包括：A. 指示灯B. 继电器C. 电机D. 所有以上5. PLC的扫描周期主要受以下哪个因素的影响？A. 程序复杂度B. 硬件性能C. 外部设备数量D. 所有以上6. PLC的存储器通常包括：A. RAMB. ROMC. EPROMD. 所有以上7. 在PLC中，用于实现定时功能的编程指令是：A. LDB. ANDC. TOND. OUT8. PLC的通信协议不包括以下哪种？A. ModbusB. ProfibusC. Ethernet/IPD. USB9. PLC的编程软件通常提供以下哪种功能？A. 程序编辑B. 程序编译C. 程序下载D. 所有以上10. PLC的故障诊断通常包括以下哪项操作？A. 程序检查B. 硬件测试C. 通信检查D. 所有以上二、填空题（每空1分，共20分）1. PLC的______是其核心部件，负责执行用户编写的程序。
2. 在PLC中，______是用于存储用户程序和数据的存储器。
3. PLC的输入/输出模块通常通过______与CPU模块连接。
4. PLC的编程可以通过______或图形化编程软件来完成。
5. PLC的输出模块可以控制的设备包括______、电机等。
6. PLC的扫描周期包括输入处理、______和输出处理三个阶段。
7. PLC的通信协议______允许多个设备在同一网络上进行数据交换。
8. PLC的故障诊断可以通过______来检测硬件故障。
9. PLC的编程软件通常提供在线和______两种模式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页 共3页 A 卷
南京工业职业技术学院
2008/2009第一学期期末考试试卷
课程：PLC控制技术 出卷人：王晓勇 考试类型：开卷 【 】
适用班级：机电0611/21/31/41、机电0613/23、贸机0614/24闭卷 【√ 】
班级 学号 姓名 得分
一、填空题（16分，每空1分）
1. 将编程器内编写好的程序写入PLC时，PLC必须处在 模式。（RUN，STOP）
2. PLC执行程序是以 扫描方式进行的。
3. S7-200PLC中断优先级按从高到低的顺序是 。
a．I/O中断 b．通讯中断 c．定时中断
4. SM 在首次扫描时为1，SM0.0一直为 。
5. 定时器和记数器除了当前值以外，还有一位状态位，状态位在当前值 预置值时为ON。
6. 移位寄存器的DATA是 端，而S_BIT是寄存器的 端。
7. 若加计数器的计数输入电路（CU）_ 复位电路(R)_ 计数器当前值加1。
8. JMP跳转指令 （能，不能）在主程序、子程序和中断程序之间相互跳转。
9. 根据硬件结构的不同，可以将可编程序控制器分为 式， 式和 式。
10. VW100起始字节地址是 ，其长度是 。
二、问答题（20分）
1、S7-200系列PLC有那些基本编程元件？
2、可编程序控制器可以应用在哪些领域？
3、 什么是并行通信？什么是串行通信？
4、 PLC控制与传统的继电器控制有哪些异同？
5、图示程序框实现什么功能？各端口的作用是什么？
SHL_B
EN
IN
N OUT
第 2 页 共3页 A 卷
三、写出下列梯形图的指令表语言 （10分）
四、当I0.1为1时，计算Q0.0延时通电时间（要有运算过程）。（10分）
第 3 页 共3页 A 卷
五、指出梯形图中的错误。（10分）
六、程序设计（34分）
1. 设计灯的闪烁程序，具体要求是当I0.0闭合由Q0.0输出负载上的灯开始以3S的周期（占空
比为1：2）闪烁。试设计出相关的梯形图。(14分)
2.设计一梯形图，要求如下
按下启动信号I1.0，第一台电动机M1启动，3 0分钟后，第二台电动机M2启动，运行20分
钟后，M1停止，同时启动第三台电动机M3，再运行40分钟后，（M1~M3）全停。如启动后，
按下停止按钮I1.1，三个电机立即全停。
要求：画出外部接线图、顺序控制功能图，设计相应梯形图。
注：用.Q0.1、Q0.2、Q0.3分别控制M1、M2、M3。 （20分）
I0.5
I0.8
Q0.3
T256
Q0.3
IN TON
PT
