水利工程施工课程设计计算书

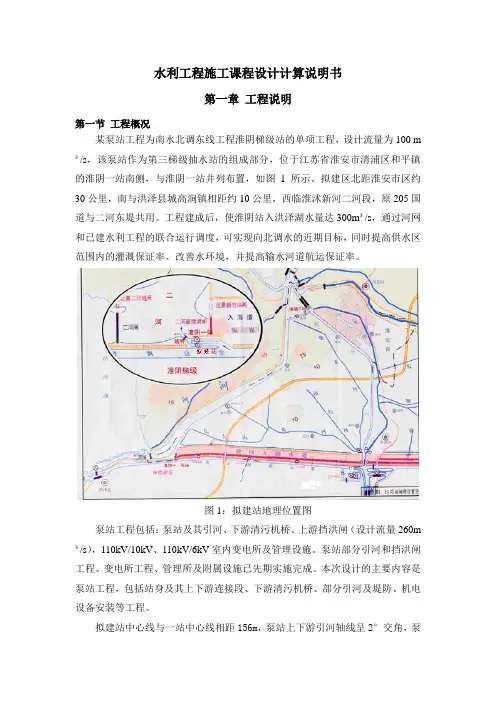

《水利工程施工》课程设计计算说明书
一、基本资料
某工程截流设计流量Q=4150 m3/s,相应下游水位为39.51m，采用单戗立堵进占，河床底部高程30m，戗堤顶部高程是44m，戗堤端部边坡系数n=1，龙口宽度220m，合龙中戗堤渗透流量Q s0=220m3/s,合龙口的渗流量可近似按如下公式计算，Qs= Q s00
z(Z为上下游落差，Z0 为合龙闭气前
/z
最终上下游落差)，请设计该工程在河床在无护底情况下的截流设计。已知上游水位~下泄流量关系如下：
截流设计是施工导流设计重要组成部分，其设计过程比较复杂，一般有多种设计方法，本次设计针对立堵截流。一般设计步骤分为：戗堤设计及截流水力分区设计，本次设计只涉及截流水力计算。
截流的水力计算中龙口流速的确定一般有图解法和三曲线法两种。以下采用三曲线法设计。
截流设计流量的确定，通常按频率法确定，也即根据已选定的截流时段，采用该时段内一定频率的某种特征流量值作为设计流量。一般地，多采用5%~10%的月平均或者旬平均流量作为设计标准。
二、计算过程含附图（三曲线法）
无护底时绘制V~Z 和V~B 曲线
步骤：1、作Q~Z 关系曲线，将已知的泄流水位Q d ~△H 上转化为Q d ~Z 关系，
并做Q d ~Z 曲线；
其中：Qs= Q s0 0/z z =22023.3/z ；
Q d 可根据Z 值在Q d ~Z 曲线上查得；
由Q 0=Q+Q d +Q s 绘制龙口流量与下游落差Q~Z 关系曲线，曲线由以
下表格绘制：
2、计算Z B 和Z C
（1）、B 点为非淹没流梯形断面与三角形断面分界点。
Z B =2
2241?α?g +（224αn Q g ）2/5
-h s
其中，α为断面动能修正系数，常取1.0；
ψ为流量系数，为0.85—0.95；此时取0.91； n 为戗堤端部边坡系数，取n=1; h s =39.51-30=9.51m ；
水利工程施工课程设计.doc
目录 1 基本资料 (3) 1.1 工程概况 (3) 1.2 水文分析 (3) 1.2.1大坝坝顶及坝坡设计 (3) 1.2.2 心墙设计 (3) 1.2.3 反滤料设计 (4) 1.3 坝址地形地质情况 (4) 1.4 气候特征 (4) 1.5料场分布 (5) 1.5.1心墙土料场 (5) 1.5.2 土料的压实设计标准 (6) 1.5.3 砂卵石设计干密度 (6) 1.6 开竣工要求 (7) 1.7 水文资料 (7) 2 坝体剖面拟定 (7) 2.1确定施工导流阶段 (7) 2.2施工导流阶段 (8) 2.3坝体施工阶段 (8) 2.3.1坝体施工第Ⅰ阶段 (8) 2.3.2坝体施工第Ⅱ阶段 (9) 2.3.3坝体施工第Ⅲ阶段 (9) 2.3.4坝体施工第Ⅳ阶段 (9) 3 确定形象进度 (10) 3.1 第一期工程量确定 (10) 3.2第二期工程量确定 (10) 3.3第三期工程量确定 (10) 3.3完建期工程量确定 (11) 3.3初拟施工方案的形象进度 (11) 4 确定各期的强度 (12) 4.1 确定有效施工期 (12) 4.2 挖运强度的确定 (12) 4.2.1 确定上坝强度 (12) 4.2.2 确定运输强度 (13) 4.2.3 确定开挖强度 (14) 5 确定挖运方案 (16)
5.1确定开挖机械的生产能力 (16) 5.2确定运输机械 (16) 5.3确定粘性土、反滤料、砂性土汽车装载有效方量 (16) 5.4确定运输工具周转一次的时间 (16) 5.5循环式运输机械数量n的确定 (17) 5.5.1确定粘土料运输机械数量 (17) 5.5.2确定砂石料运输机械数量 (17) 5.5.3确定反滤料运输机械数量 (18) 5.6复核挖运机械的参数 (18) 6 确定填筑方案 (19)
84.4m单线铁路下承式栓焊简支钢桁梁桥--课程设计
西南交通大学钢桥课程设计 单线铁路下承式栓焊简支钢桁梁桥 课程设计 姓名： 学号： 班级： 电话： 电子邮件： 指导老师：杨雷 设计时间：2014年
目录 第一章设计资料 (3) 第一节基本资料 (3) 第二节设计内容 (3) 第三节设计要求 (4) 第二章主桁杆件内力计算 (4) 第一节主力作用下主桁杆件内力计算 (4) 第二节横向风力作用下的主桁杆件附加力计算 (8) 第三节制动力作用下的主桁杆件附加力计算 (9) 第四节疲劳内力计算 (10) 第五节主桁杆件内力组合 (11) 第三章主桁杆件截面设计 (14) 第一节下弦杆截面设计 (14) 第二节上弦杆截面设计 (16) 第三节端斜杆截面设计 (17) 第四节中间斜杆截面设计 (19) 第五节吊杆截面设计 (20) 第六节腹杆高强度螺栓计算 (23) 第四章弦杆拼接计算和下弦端节点设计 (24) 第一节 E2节点弦杆拼接计算 (24) 第二节 E0节点弦杆拼接计算 (25) 第三节下弦端节点设计 (26) 第五章挠度计算和预拱度设计 (28) 第一节挠度计算 (28) 第二节预拱度设计 (29) 第七章设计总结 (30)
第一章设计资料 第一节基本资料 1设计规范：铁路桥涵设计基本规范（TB10002.1-2005），铁路桥梁钢结构设计规范（TB10002.2-2005）。 2结构轮廓尺寸：计算跨度L=84.4m，钢梁分10个节间，节间长度d=L/10=8.44m，主桁高度H=11d/8=11×8.44/8=11.605m，主桁中心距B=5.75m，纵梁中心距b=2.0m，纵梁计算宽度B0=5.30m，采用明桥面、双侧人行道。 3材料：主桁杆件材料Q345q，板厚 40mm，高强度螺栓采用40B，精制螺栓采用BL3，支座铸件采用ZG35II、辊轴采用35号锻钢。 4 活载等级：中—活载。 5恒载 （1）主桁计算 桥面p1=10kN/m，桥面系p2=6.29kN/m，主桁架p3=14.51kN/m， 联结系p4=2.74kN/m，检查设备p5=1.02kN/m， 螺栓、螺母和垫圈p6=0.02（p2+ p3+ p4），焊缝p7=0.015（p2+ p3+ p4）; （2）纵梁、横梁计算 纵梁（每线）p8=4.73kN/m（未包括桥面），横梁（每片）p9=2.10kN/m。 6风力强度W0=1.25kPa，K1K2K3=1.0。 7工厂采用焊接，工地采用高强度螺栓连接，人行道托架采用精制螺栓，栓径均为22mm、孔径均为23mm。高强度螺栓设计预拉力P=200kN，抗滑移系数μ0=0.45。 第二节设计内容 1. 主桁杆件内力计算：包括主力(恒载和活载)作用下主桁杆件的内力计算、横向附加力作用下主桁杆件的内力计算、纵向制动力作用下主桁杆件的内力计
2017年水利工程施工课程设计任务书(导流设计)
《水利工程施工》课程设计任务书 （水利水电工程专业） 1 前言 根据水利水电工程专业培养计划和《水利工程施工》教学大纲的规定，本专业的学生有一周半时间的《水利工程施工》课程设计。本课程设计的主要目的是巩固和掌握课堂所学理论知识，培养学生运用本课程的知识解决相应实际问题的能力，并使学生在水力计算、CAD绘图、设计说明书编写等方面能得到初步训练，为毕业设计和今后的工作、学习打下坚实基础。本次课程设计的主要内容是水利水电工程施工导流设计和截流设计，以下为导流设计的相应资料。 2基本资料 2.1工程概况 本水电站位于XC市某村境内，系YJ干流水电建设规划的梯级电站之一，距XC市公路里程约80km。 本工程主要任务是发电，水库正常蓄水位1330.00m，死水位1328.00m，总库容7.6亿m3，属日调节水库。 本工程等级为一等工程，主要水工建筑物为1级，次要建筑物为3级。电站枢纽建筑物主要由左右岸挡水坝、中孔坝段和溢流坝段（为碾压混凝土重力坝）、消力池、右岸引水发电系统组成，右岸地下厂房装机4台600MW机组，总装机容量2400MW。工程枢纽处地形及工程布置见附图。 大坝为碾压混凝土重力坝，坝顶高程1334.00m，最低建基面高程1166m，最大坝高168.0m，最大坝底宽153.2m，坝顶轴线长516m；整个坝体共24个坝段，从左至右由左岸挡水坝1#～9#坝段、左中孔10#坝段、溢流坝11#～14#坝段、右中孔15#坝段和右岸挡水坝16#～24#坝段组成；溢流坝段布置5孔溢流表孔，每孔净宽15m，溢流堰顶高程1311.00m；放空中孔孔口底高程1240.00m，孔口尺寸5×8m；溢流坝段下游接消力池，消力池边墙为混凝土斜边墙，消力池边墙顶高程1224.0m，建基高程分别为1166.0m、1180.0m，底板高程为1188.0m，消力池长145m。
建筑给排水消防设计计算书
青岛天迅电气有限公司二期厂房 建筑给水排水设计计算书 （一） 计算依据： 根据中华人民共和国现行的《建筑给水排水设计规范》（GB50015-2003）、《建筑设计防火设计规范》（GB 50016-2006）等规范规定。 （二） 计算内容： （1）给水系统： 1. 办公楼卫生间及食堂厨房的给水计算。 2. 办公楼卫生间及食堂厨房的排水计算。 3.室外化粪池、隔油池的计算与选型。 4.消防给水系统的计算。 (三) 计算过程： 1. 办公楼卫生间及餐厅食堂的给水计算 根据规范办公楼给水设计秒流量公式为： q g =0.2αNg 式中q g ——计算管段的给水设计秒流量； Ng ——计算管段的卫生器具给水当量总数； α—— 根据建筑物用途而定的系数 办公楼取1.5 餐厅的厨房给水管道设计秒流量为： q g =b N q 00∑ 式中q g ——计算管段的给水设计秒流量； q 0——同类型的一个卫生器具给水额定流量； N 0——同类型卫生器具； b ——卫生器具的同时给水百分数； 2. 办公楼卫生间及食堂厨房的排水计算 根据规范办公楼生活排水管道设计秒流量公式为： max 12.0q N q P p +=α 式中p q ——计算管段排水设计秒流量； P N ——计算管段的卫生器具排水当量总数； α——根据建筑用途而定的系数 取2.0 max q ——管段上最大一个卫生器具的排水流量
餐厅的厨房排水管道设计秒流量为： q g =b N q 00∑ 式中q g ——计算管段的排水设计秒流量； q 0——同类型的一个卫生器具排水流量； N 0——同类型卫生器具； b ——卫生器具的同时排水百分数； 3.室外化粪池、隔油池的计算与选型 化粪池计算公式： 污水部分容积：1000241?= Nqt V 污泥部分容积：1000)00.1(2 .1)00.1(2?-?-=c K b NT V α 化粪池总有效容积：V = V1 + V2 已知条件： N ：化粪池实际使用人数：25人 q ：生活污水量：25升/人·天 t ：化粪池污水停留时间：12小时 α：每人每天污泥量：0.4升/人·天 T ：污 泥 清 掏 周 期：180天 b ：进化粪池新鲜污泥含水率：95% c ：发酵浓缩后污泥含水率：90% K ：污泥发酵后体积缩减系数：0.8 计算过程： 313.01000241225251=???= V ()()1000 90.000.12.18.095.000.11801507.02?-??-???=V 512.1= 立方米824.1512.1313.0=+=V 选用2号化粪池详见图集L03S002-114 隔油池参照图集L03S002-12设计参数确定型号为乙型隔油池
给排水计算书
给排水计算书 1．给排水设计依据: 1.《人民防空地下室设计规范》 GB50038-2005 2.《人民防空工程防化设计规范》 RFJ013-2010 3.《人民防空工程设计防火规范》 GB50098-2009 4.《人民防空工程柴油电站设计标准》 (RFJ2-91) 5.《人民防空医疗救护工程设计标准》 (RFJ005-2011) 6.《建筑给水排水设计规范》 GB50015-2003（2009版) 2．工程概况： 本工程平时功能为汽车库，战时为甲类防空地下室，共含有11个防护单元、1个移动电站、1个固定电站。其中8个防护单元防护等级为二等人员掩蔽部，2个防护单元为物资库，防护等级为核6级、常6级，防化等级为丙级；1个防护单元为中心医院，防护等级为核5级常5级，防化等级为乙级。 三．战时水箱容积计算： 1.防护单元一(二等人员掩蔽所)：
a 战时生活用水量 掩蔽人数m=1050, q生=4L/人.日生活储水时间t=7天 Q1=1.15m.q.t/1000=1.15×1050×4×7/1000=33.8m3 口部洗消水量 3m3 人员简易洗消用水量0.6 m3 Q生=33.8+3+0.6=37.4m3取38m3 设38T生活水箱一个：尺寸为5000×4500×2000 临战安装 b战时饮用水量 掩蔽人数m=1050, q生=4L/人.日生活储水时间t=15天 Q饮=1.15m.q.t/1000=1.15×1050×4×15/1000=72.4m3取76m3 设38T饮用水箱两个：尺寸分别为：5000×4500×2000 临战安装 2.防护单元二(二等人员掩蔽所)： a 战时生活用水量 掩蔽人数m=1000, q生=4L/人.日生活储水时间t=7天 Q1=1.15m.q.t/1000=1.15×1000×4×7/1000=32.2m3 口部洗消水量 3m3 人员简易洗消用水量0.6 m3 Q生=32.2+3+0.6=35.8m3取38m3

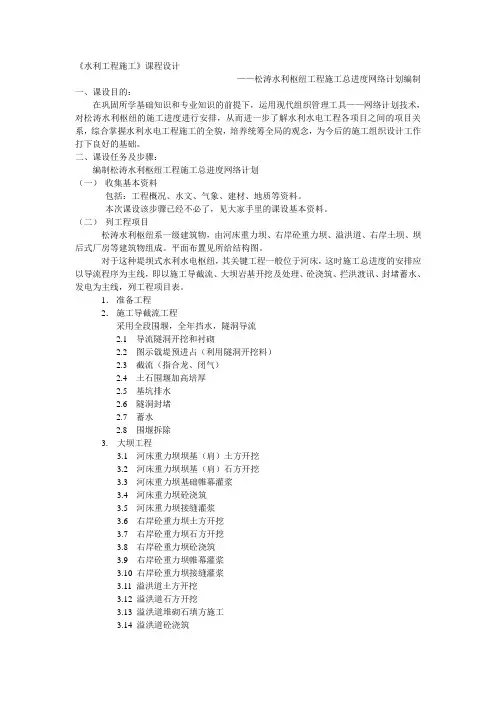

水利工程施工课程设计
