异步电机启动方法

直流电机串电阻启动(DOC)

指导教师评定成绩： 审定成绩： 重庆邮电大学移通学院 课程设计报告 设计题目：直流电机的串电阻启动过程设计 学校： 学生姓名： 专业： 班级： 学号： 指导教师： 设计时间：年月 重庆邮电大学移通学院

目录 一、直流电动机的综述 (4) 1.1直流电动机的基本工作原理 (4) 1.2直流电动机的分类 (5) 1.3直流电动机的特点 (5) 二、他励直流电动机 (5) 2.1他励直流电动机的机械特性 (5) 2.2固有机械特性与人为机械特性 (6) 三、他励直流电动机的起动 (7) 3.1直流电动机的启动过程分析 (8) 3.2他励直流电动机起动电阻的计算 (9) 四、设计内容 (10) 五、结论 (11) 六、心得体会 (12) 七、参考文献 (12)

一、直流电动机的综述 1.1直流电动机的基本工作原理 图1 是一台最简单的直流电动机的模型，N和S是一对固定的磁极(一般是电磁铁，也可以是永久磁铁)。磁极之间有一个可以转动的铁质圆柱体，称为电枢铁心。铁心表面固定一个用绝缘导体构成的电枢线圈abcd，线圈的两端分别接到相互绝缘的两个弧形铜片上，弧形铜片称为换向片，它们的组合体称为换向器。在换向器上放置固定不动而与换向片滑动接触的电刷A和B，线圈abcd通过换向器和电刷接通外电路。电枢铁心、电枢线圈和换向器构成的整体称为电枢。 如果将电源正负极分别接电刷A和B,则线圈abcd中流过电流。在导体ab中，电流由a 流向b，在导体cd中，电流由c流向d，如图（a）所示。载流导体ab和cd均处于N和S 极之间的磁场当中，受到的电磁力的作用。用左手定则可知，载流导体ab受到的电磁力F 的方向是向左的，力图使电枢逆时针方向运动，载流导体cd受到的电磁力F的方向是向右的, 也是力图使电枢逆时针方向运动，这一对电磁力形成一个转矩, 即电磁转矩T，其方向为逆时针方向，使整个电枢沿逆时针方向转动。当电枢转过180°, 导体cd转到N极下，ab转到S极上，如图（b）所示。由于电流仍从电刷A流入，使cd中的电流变为由d流向c，而ab中的电流由b流向a，再从电刷B流出。用左手定则判别可知，导体cd受到的电磁力的方向是向左的，ab受到的电磁力的方向是向右的，因而电磁转矩的方向仍是逆时针方向,使电枢沿逆时针方向继续转动。当电枢在转过180°，就又回到图（a）所示的情况。这就是直流电动机的基本工作原理。

直流电机启动方法

直流电机启动方法 直流电机从接通电源开始转动，直至升速到某一固定转数稳定运行，这一过程称为电动机的启动过程。直流电机有直接合闸起动、串电阻起动和降电压启动三种方法。 由于直流电机电枢回路电阻和电感都较小，而转动体具有一定的机械惯性，因此当直流电机接通电源后，起动的开始阶段电枢转速以及相应的反电动势很小，起动电流很大。最大可达额定电流的15～20倍。这一电流会使电网受到扰动、机组受到机械冲击、换向器发生火花。因此直接合闸起动只适用于功率不大于4千瓦的电动机。 为了限制起动电流，常在电枢回路内串入专门设计的可变电阻。在起动过程中随着转速的不断升高及时逐级将各分段电阻短接，使起动电流限制在某一允许值以内。这种起动方法称为串电阻起动，非常简单，设备轻便，广泛应用于各种中小型直流电机中。但由于起动过程中能量消耗大，不适于经常起动的电机和中、大型直流电机。但对于某些特殊需要，例如城市电车虽经常起动，为了简化设备，减轻重量和操作维修方便，通常采用串电阻起动方法。 对容量较大的直流电机，通常采用降电压起动。即由单独的可调压直流电源对电机电枢供电，控制电源电压既可使电机平滑起动，又能实现调速。此种方法电源设备比较复杂。下面和松文机电具体了解一下这些启动方式。 a.直接合闸起动。 直接合闸起动就是将电动机直接接入到额定电压的电源上启动。由于电动机所加的是额定电源，而电动机开始接通电源瞬间电枢不动，电枢反电动势E。为零，所以启动时电流很大。启动时电动机最大电流为正因为电动机启动电流很大，所以启动转矩大，电动机启

动迅速，启动时间短。 不过，电动机一旦开始运转，电枢绕组就有感应电动势产生，且转数越高，电枢反电动势就越大。随着电动机转数上升，电流迅速下降，电磁转矩也随之下降。当电动机电磁转矩与负载阻力转矩相平衡时，电动机的启动过程结束而进人稳定运行状态。 直接合闸起动的优点是不需其他设备，操作简便；缺点是启动电流大。它只适用于小型电动机，如家用电器中的直流电机。 b. 串电阻起动 串电阻起动就是在启动时将一组启动电阻RP串人电枢回路，以限制启动电流，而当转数上升到额定转数后，再把启动变阻器从电枢回路中切除。 串电阻起动的优点是启动电流小；缺点是变阻器比较笨重，启动过程中要消耗很多的能量。 c．降电压起动。 降电压起动就是在启动时通过暂时降低电动机供电电压的办法来限制启动电流，当然降压启动要有一套可变电压的直流电源，这种方法只适合于大功率直流电机。

三相异步电动机的优缺点以及启动方式

三相异步电动机的优缺点 1、三相异步电动机的优点 三相异步电动机转子的转速低于旋转磁场的转速，转子绕组因与磁场间存在着相对运动而产生感生电动势和电流，并与磁场相互作用产生电磁转矩，实现能量变换。与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用，其主要缺点是调速困难。绕线式三 相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连 接。调节变阻器电阻可以改善电动机的起动性能和调节电动机的转速。 2、异步电动机存在的缺点 2.1笼型感应电动机存在下列三个主要缺点。 （1）起动转矩不大，难以满足带负载起动的需要。当前社会上解决该问题的多数办法是提高电动机的功率容量（即增容）来提高其起动转矩，这就造成严重的“大马拉小车”，既增加购买设备的投资，又在长期的应用中因处于低负荷运行而浪费大量电量，很不经济。第二种办法是增购液力偶合器，先让电动机空载起动，在由液力偶合器驱动负载。这种办法同样要增加添购设备的投资，并因液力偶合器的效率低于97%，因此至少浪费3%的电能，因而整个驱动装置的效率很低，同样浪费电量，更何况添加液力偶合器之后，机组的运行可靠性大大下降，显著增加维护困难，因此不是一个好办法。 （2）大转矩不大，用于驱动经常出现短时过负荷的负载，如矿山所用破碎机等时，往往停转而烧坏电动机。以致只能在轻载状况下运行，既降低了产量又浪费电能。 （3）起动电流很大，增加了所需供电变压器的容量，从而增加大量投资。另一办法是采用降压起动来降低起动电流，同样要增加添购降压装置的投资，并且使本来就不好的起动特性进一步恶化。 2.2 绕线型感应电动机 绕线性感应电动机正常运行时，三相绕组通过集电环短路。起动时，为减小起动电流，转子中可以串入起动电阻，转子串入适当的电阻，不仅可以减小起动电流，而且由于转子功率因数和转子电流有功分量增大，起动转矩也可增大。这种电动机还可通过改 变外串电阻调速。绕线型电动机虽起动特性和运行特性兼优，但仍存在下列缺点：）由于转子上有集电环和电刷，不仅增加制造成本，并且降低了起动和运行的可

直流电动机起动实验

实验一直流电动机起动实验 一、实验目的理解直流电机的工作原理，测试直流电动及直接起动的波形。说明负载转矩、转速、电流、电磁转矩之间为何具有相应的对应关系。 二、实验的主要内容 仿真一台直流并励电动机的起动过程。电动机参数为: PN =17kW, U N = 220V, n0= 3000r/min,电枢回路电阻R a =0. 0870，电枢电感La =0. 0032H，励磁回路电阻R F=181.50,电机转动惯量J=0.76 kg ?m2。 三、实验的基本原理直流电动机刚与电源接通的瞬间，转子尚未转动起来时，他励和串励电动机的电枢电流以及并励和复励电动机的输入电流称为起动电流，这时的电磁转矩称为起动转矩。一般情况下，在额定电压下直接起动时，起动电流可达电枢电流额定值的10~20倍，起动转矩也能达到额定转矩的10~20倍，这样的起动电流是换向所不允许的，而且过大的起动转矩会使电动机和它所拖动的生产机械遭受突然的巨大冲击，以致损坏传动机械和生产机械。由此可见，除了额定功率在数百瓦以下的微型直流电动机，因电枢绕组导线细、枢电阻大以及转动惯量又比较小，可以直接起动以外，一般的直流电动机是不允许采用直接起动的。 四、实验步骤 1) 建立并激电动机的仿真模型:直流电动机DCmotor 的电枢和励磁并联后由直流电源DC 供电，用Step 模块给定电动机的负载转矩，在DCmotor 的m 端连接了Demux 模块,将m 端输出的4 个信号分为4 路，以便通过示波器Scope 观察，m 端输出的转速单位为rad/s,这里使用了一个放大器(Gain), 将rad/s 转换为习惯的r/min,变换系数为:k=60/2 π =9.55。 2) 计算电动机参数: 励磁电流 励磁电感在恒定磁场控制时可取“ 0” 电枢电阻 R a =0.0870 电枢电感估算

直流电机的启动过程

首先，电厂中的直流油泵用在什么地方，一般多用在润滑油系统，称为直流润滑油泵或事故油泵；如是氢冷发电机组的话，密封油系统通常也设置一台，名称也是直流密封油泵或事故密封油泵。作用是什么呢？一般是考虑全厂失电的情况下，保护汽轮机大轴和氢气扩散至空气中，这些都可以从部颁的二十五项反措中找到设计直流油泵的原因，什么防汽轮机大轴弯曲了，氢爆了等等。 其次，再说直流电机的分类，一般有串励、并励、他励三种，至于派生出什么积复励和差复励等等咱就不研究了。像刚才所说的油泵电机，容量都不会太大，所以此类直流电机一般都设计为并励直流电机。像15楼所述怕电机飞车这种情况一般只出现在自励直流电机上；当然了，自励电机和并励电机各自有各自的优缺点，在什么地方使用跟需要实现什么功能有关，这里就不再啰嗦了 第三，先上一个图，这是电厂直流油泵电机典型的接线图，辅助的一些元件我没有画出来，比方说KM的合跳、信号回路、电流指示回路等，甚至有些单位还加了一些时间继电器等等。 启动电阻 电枢绕组 励磁绕组 其中KM是直流电机的主接触器，KM1就是楼主所述的辅助接触器，电枢绕组为转子线圈，其阻值一般都很小，微欧级。励磁绕组为静子的磁极线圈，有兴趣的可以利用设备解体的时候学习一下，直流电机静子上不但有磁极线圈，还有换向极线圈（在两个主磁极之间的那个），励磁绕组的那个阻值一般都在百欧级。 接下来我们要说直流电机的启动过程，假如没有KM1和启动电阻的话，直流电压(一般为220V)直接加在一个微欧级的电阻上，你们可以计算一下电流有多大。直流电机的主回路会受不了这么大的电流的。忘了说了那个启动电阻一般的阻值为零点几到几欧姆之间吧，根据各单位限流的幅值倍数而定，可自行设计。所以啊，直流电机的启动过程必须要加限流的措施，一般采用的方法如上图所示。KM先动作合闸，此时KM1不动作，启动电阻串在电枢回路里，此时的电流值可依据设计的启动电流倍数而定，一般不超额定的4-7倍，此时电流值在我们的控制范围内。当电机启动完成后，我们当然不希望启动电阻串在电枢回路里，发热会很厉害，也不节能，所以必须得切除。什么时间切除呢，大家都注意到了KM1这个接触器的线圈是并在电枢回路里，随着电机转速逐渐升高的时候，它的反电势也在逐步增加，增加到KM1的动作电压时，KM1吸合，切除启动电阻，直流电机启动完成。 至于楼主说的两个接触器是串联关系，我认为说的不太确切，只能说是混联，或者说不存在串并联关系，因为，这两个接触器动作的次序不一样，只有在电机启动完成后，才勉强可以说是串联的。 另外一点，在电机启动而启动电阻未切除的时候，随着反电势的建立(方向与电源极性相反)，启动电流是呈下降趋势的，相当于加在电枢绕组两端电压在下降，U1=U-E。 直流电机在电厂用处不是十分广泛，但无他不行，所以有关直流电机的资料和经验都很少，欢迎大家来一起交流直流电机的运行心得和经验教训。

异步电动机几种启动方式的介绍

异步电动机几种启动方式的介绍 电动机作为重要的动力装置,已被广泛用于工业、农业、交通运输、国防军事设施以及日常生活中。直流电动机其调速在过去一直占统治地位,但由于本身结构原因,例如换向器的机械强度不高,电刷易于磨损等,远远不能适应现代生产向高速大容量化发展的要求。而交流电动机,特别是三相鼠笼式异步电动机,由于其结构简单、制造方便、价格低廉,而且坚固耐用,惯量小,运行可靠等优势,在工业生产中得到了极广泛的应用,也正在发挥着越来越重要的作用。 1 软启动的现状与各种启动方式的比较 交流电动机和直流电动机相比存在许多优点,但当异步电机在起动过程中又有许多弊病。所谓起动过程是在交流传动系统中,当异步电动机投入电网时,其转速由零开始上升,转速升到稳定转速的全过程。 如不采用任何起动装置的情况下,直接加额定电压到定子绕组起动电动机时,电机的起动电流可达额定电流的4倍～8倍,其转速也在很短时间内由零上升到额定转速。同时三相感应电动机起动时的转矩冲击较大,一般可达额定转矩的2倍以上。起动时过高的电流一方面会造成严重的电网冲击,给电网造成过大的电压降落,降低电网电能质量并影响其他设备的正常运行。而过大的转矩冲击又将造成机械应力冲击,影响电动机本身及其拖动设备的使用寿命。因此,通常总是力求在较小的起动电流下得到足够大的起动转矩,为此就要选择合适的起动方法。在选择起动方法时可以根据具体情况具体要求来选择。 对三相鼠笼式异步电动机的起动电流的限制,通常有定子串接电抗器起动、Y-△起动、自藕变压器降压起动、延边三角形起动。而对绕线式交流电动机,常采用转子串接频敏变阻器起动、定子串电阻分级起动。这些传统的起动方法都存在一些问题。 (1)定子串接电阻起动:由于外串了电阻,在电阻上有较大的有功损耗,特别对中型、大型异步电动机更不经济,因此在降低了起动电流的同时,却付出了较大的代价,即起动转矩降低得更多,一般只能用于空载和轻载。 (2)Y—△起动:Y—△起动方法虽然简单,只需一个Y—△转换开关。但是Y—△起动的电动机定子绕组六个出线端都要引出来,对于高电压的电动机有一定的困难,一般只用于380V电动机。 (3)自耦变压器降压起动:自耦变压器降压起动,与定子串接电抗器起动相比,当限定的起动电流相同时,起动转矩损失的较少;比起Y—△起动,有几种抽头供选用比较灵活,并可以拖动较大些的负载起动。但是自耦变压器体积大,价格高,也不能拖动重负载起动。

三相异步电动机的机械特性习题

10.3 节 一、填空题 1、异步电动机的电磁转矩是由和共同作用产生的。 2、三相异步电动机最大电磁转矩的大小与转子电阻r2 值关，起动转矩的大小与转子电阻r2 关。 （填有无关系） 3、一台线式异步电动机带恒转矩负载运行，若电源电压下降，则电动机的旋转磁场转速，转差率，转速，最大电磁转矩，过载能力，电磁转矩。 4、若三相异步电动机的电源电压降为额定电压的0.8 倍，则该电动机的起动转矩T st =?T stN 。 5、一台频率为f1= 60Hz 的三相异步电动机，接在频率为50Hz 的电源上（电压不变），电动机的最大转矩为原来的，起动转矩变为原来的。 6、若异步电动机的漏抗增大，则其起动转矩，其最大转矩。 7、绕线式异步电动机转子串入适当的电阻，会使起动电流，起动转矩。 二、选择题 1、设计在f1= 50Hz 电源上运行的三相异步电动机现改为在电压相同频率为60Hz 的电网上，其电动机的（）。 （A）T st 减小，T max 减小，I st 增大（B）T st 减小，T max 增大，I st 减小 （C）T st 减小，T max 减小，I st 减小（D）T st 增大，T max 增大，I st 增大 2、适当增加三相绕线式异步电动机转子电阻r2时，电动机的（）。 （A）I st 减少, T st 增加, T max 不变, s m 增加（B）I st 增加, T st 增加, T max 不变, s m 增加 （C）I st 减少, T st 增加, T max 增大, s m 增加（D）I st 增加, T st 减少, T max 不变, s m 增加 3、一台运行于额定负载的三相异步电动机，当电源电压下降10%，稳定运行后，电机的电磁转矩（）。（A）T em =T N （B）T em = 0.8T N （C）T em = 0.9T N （D）T em >T N 4、一台绕线式异步电动机，在恒定负载下，以转差率s 运行，当转子边串入电阻r = 2r2',测得转差率将为 （）（r 已折算到定子边）。 （A）等于原先的转差率s （B）三倍于原先的转差率s （C）两倍于原先的转差率s （D）无法确定 5、异步电动机的电磁转矩与( )。 （A）定子线电压的平方成正比；（B）定子线电压成正比； （C）定子相电压平方成反比；（D）定子相电压平方成正比。 6、一般电动机的最大转矩与额定转矩的比值叫过载系数，一般此值应( )。 （A）等于1 （B）小于1 （C）大于1 （D）等于0 三、问答题

三相异步电动机启动方法

三相异步电动机启动方法 降压启动就可以降低启动电流，减少线路压降。除直接启动外，降压启动一般有星-三角降压启动，自藕变压降压启动，变频启动、软启动等。 三相异步电动机接线图 三相异步电机接线图:三相电动机的三相定子绕组每相绕组都有两个引出线头。一头叫做首端，另一头叫末端。规定第一相绕组首端用D 1表示，末端用D 4表示；第二相绕组首端用D2表示，末端用D5表示；第三相绕组首末端分别用D3和D6来表示。这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，见图(1)。三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D4、D5、D6三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将D1、D2、D3分别接入A、B、C相电源，如图(2)所示。而三角形接法则是将第一相绕组的首端D 1与第三相绕组的末端D6相连接，再接入一相电源；第二相绕组的首端D2与第一相绕组的末端D4相连接，再接入第二相电源；第三相绕组的首端D3与第二相绕组的末端D5相连接，再接入第三相电源。即在接线板上将接线柱D1和D6、D2和D4、D3和D5分别用铜片连接起来，再分别接入三相电源，如图(3)所示。一台电动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端D4、D5、D6倒过来作为首端，而将D1、D2、D3作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。如果接线盒中发生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。 1、三相电源绕组有几种接线方式？三相负载的连接方式有几种？ 答：三相发电机或三相变压器的二次侧都具有三相绕组，它们都是用星Ｙ形或三角△形的方式连接起来的。 三相负载的连接与发电机三相绕组的连接相似，也可接成形或三角形△。 2、什么叫三相三线制电路？什么叫三相四线制电路？ 答：将负载与发电机用三根火线连接起来。就是三相三线制电路。 用三根火线和一根中线把电源和负载起来，就是三相四线制电路。 3、什么叫三相电源和负载的星型连接？什么叫相、线电压和相、线电流？他们之间的关系如何? 答：将三相绕级的末端连接在一起，从首端分别引出导线，这就是星形连接。通常三相绕组的始端用Ａ、Ｂ、Ｃ表示，末端用Ｘ、Ｙ、Ｚ表示。绕组始端的引出线称为火线。三个绕组末端连接在一起的公共点“Ｏ”称为中性点，从中性点引出的一根导线称为零线（也称中线）。如果中性点接地，则零线也称做地线。 每相组两端间的电压（即每相绕组首端与中线之间的电压）uA、uB、uC叫做相电压。 两根火线之间（即两相之间）的电压uAB、uBC、uCA叫做线电压。 流过电源每相绕组或负载的电流，叫做相电流。火线中的电流iA、iB、iC，叫做线电流。在星形连接中，线电压的有效值是相电压有效值的倍，即U线＝U相。线电流等于相电流。 即I线＝I相。 4、三相四线制供电系统中，中性线（零线）的作用是什么？为什么零线不允许断路？答：中性线是三相电路的公共回线。中性线能保证三相负载成为三个互不影响的独立回路；

三相异步电动机的部分习题及答案

5.1 有一台四极三相异步电动机，电源电压的频率为50H Z，满载时电动机的转差率为0.02求电动机的同步转速、转子转速和转子电流频率。 n0=60f/p S=(n0-n)/ n0 =60*50/2 0.02=(1500-n)/1500 =1500r/min n=1470r/min 电动机的同步转速1500r/min.转子转速1470 r/min, 转子电流频率.f2=Sf1=0.02*50=1 H Z 5.2将三相异步电动机接三相电源的三根引线中的两根对调，此电动机是否会反转？为什么？ 如果将定子绕组接至电源的三相导线中的任意两根线对调,例如将B,C两根线对调,即使B相遇C相绕组中电流的相位对调,此时A相绕组内的电流导前于C相绕组的电流2π/3因此旋转方向也将变为A-C-B向逆时针方向旋转,与未对调的旋转方向相反. 5.3 有一台三相异步电动机，其n N=1470r/min,电源频率为50H Z。设在额定负载下运行，试求： ①定子旋转磁场对定子的转速； 1500 r/min ②定子旋转磁场对转子的转速； 30 r/min ③转子旋转磁场对转子的转速； 30 r/min ④转子旋转磁场对定子的转速； 1500 r/min ⑤转子旋转磁场对定子旋转磁场的转速。 0 r/min 5.4当三相异步电动机的负载增加时，为什么定子电流会随转子电流的增加而增加？

因为负载增加n减小,转子与旋转磁场间的相对转速( n0-n)增加,转子导体被磁感线切割的速度提高,于是转子的感应电动势增加,转子电流特增加,.定子的感应电动使因为转子的电流增加而变大,所以定子的电流也随之提高. 5.5 三相异步电动机带动一定的负载运行时，若电源电压降低了，此时电动机的转矩、电流及转速有无变化？如何变化？ 若电源电压降低, 电动机的转矩减小, 电流也减小. 转速不变. 5.6 有一台三相异步电动机，其技术数据如下表所示。 试求：①线电压为380V时，三相定子绕组应如何接法？ ②求n0,p,S N,T N,T st,T max和I st； ③额定负载时电动机的输入功率是多少？ ①线电压为380V时，三相定子绕组应为Y型接法. ②T N=9.55P N/n N=9.55*3000/960=29.8Nm Tst/ T N=2 Tst=2*29.8=59.6 Nm T max/ T N=2.0 T max=59.6 Nm I st/I N=6.5 I st=46.8A 一般n N=(0.94-0.98)n0n0=n N/0.96=1000 r/min SN= (n0-n N)/ n0=(1000-960)/1000=0.04 P=60f/ n0=60*50/1000=3 ③η=P N/P输入 P输入=3/0.83=3.61 5.7三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会如何变化？对电动机有何影响？ 电动机的电流会迅速增加,如果时间稍长电机有可能会烧毁.

直流电动机启动、调速控制电路实验.

实验题目类型：设计型 《电机与拖动》实验报告 实验题目名称：直流电动机启动、调速控制电路 实验室名称：电机及自动控制 实验组号：X组指导教师：XXX 报告人：XXX 学号：XXXXXXXXX 实验地点：XXXX 实验时间：20XX年XX月X日指导教师评阅意见与成绩评定

一、实验目的 掌握直流电动机电枢电路串电阻起动的方法； 掌握直流电动机改变电枢电阻调速的方法； 掌握直流电动机的制动方法； 二、实验仪器和设备 三、实验内容 （1）电动机数据和主要实验设备的技术数据

四、实验原理 直流电动机的起动：包括降低电枢电压起动与增加电枢电阻起动，降低电枢电压起动需要有可调节电压的专用直流电源给电动机的电枢电路供电，优点是起动平稳，起动过程中能量损耗小，缺点是初期投资较大；增加电枢电阻起动有有级（电机额定功率较小）、无极（电机额定功率较大）之分。是在起动之前将变阻器调到最大，再接通电源，随着转速的升高逐渐减小电阻到零。 直流电动机的调速：改变Ra、Ua和?中的任意一个使转子转速发生变化。 直流电动机的制动：使直流电动机停止转动。制动方式有能耗制动：制动时电源断开，立即与电阻相连，使电机处于发电状态，将动能转化成电能消耗在电路内。反接制动：制动时让E与Ua的作用方向一致，共同产生电流使电动机转换的电能与输入电能一起消耗在电路中。回馈制动：制动时电机的转速大于理想空转，电机处于发电状态，将动能转换成电能回馈给电网。 五、实验内容 （一）、实验报告经指导教师审阅批准后方可进入实验室实验 （二）、将本次实验所需的仪器设备放置于工作台上并检查其是否正常运行，检验正常后将所需型号和技术数据填入到相应的表内（若是在检验中发现 问题要及时调换器件） （三）、按实验前准备的实验步骤实验

三相异步电动机启动图(精)

1、三相异步电动机的点动控制 点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。 典型的三相异步电动机的点动控制电气原理图如图3-1(a所示。点动正转控制线路是由转换开关QS 、熔断器FU 、启动按钮SB 、接触器KM 及电动机M 组成。其中以转换开关QS 作电源隔离开关，熔断器FU 作短路保护，按钮SB 控制接触器KM 的线圈得电、失电，接触器KM 的主触头控制电动机M 的启动与停止。 点动控制原理：当电动机需要点动时，先合上转换开关QS ，此时电动机M 尚未接通电源。按下启动按钮SB ，接触器KM 的线圈得电，带动接触器KM 的三对主触头闭合，电动机M 便接通电源启动运转。当电动机需要停转时，只要松开启动按钮SB ，使接触器KM 的线圈失电，带动接触器KM 的三对主触头恢复断

开，电动机M 失电停转。在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮SB 换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。 2. 三相异步电动机的自锁控制 三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM 的一对常开辅助触头。接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。它主要由按钮开关SB （起停电动机使用）、交流接触器KM （用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。 欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即 电动机接通电源但不转动）的现象，以致损坏电动机。采用接触器自锁正转控制线路就可避免电动机欠压运行，这是因为当线路电压下降到一定值（一般指低于额定电压85%以下）时，接触器线圈两端的电压也同样下降到一定值，从而使接触器线圈磁通减弱，产生的电磁吸力减小。当电磁吸力减小到小于反作用弹簧的拉力时，动铁心被迫释放，带动主触头、自锁触头同时断开，自动切断主电路和控制电路，电动机失电停转，达到欠压保护的目的。

直流电动机启动调速控制线路

` 实验题目类型：设计型 《电机与拖动》实验报告 实验题目名称：直流电动机启动、调速控制线路实验室名称：电机及自动控制 实验组号：指导教师： 报告人：学号： 实验地点：实验时间： 指导教师评阅意见与成绩评定

文档Word ` 一、实验目的 1、掌握并励直流电动机电枢电路串电阻起动的方法。 2、掌握并励直流电动机改变电枢电阻和改变励磁电流调速的方法。 3、掌握并励直流电动机的制动方法。 4、提交实验成果。 二、实验设备

实验技术路线三、 ：实验前预习要点直流电动机的起动1. 起动的方法串电阻起动a)串入电枢回路，以限制启动电串电阻起动就是在启动时将一组启动电阻R 流，而当转数上升到额定转数后，再把启动变阻器从电枢回路中切除。启动过程中要消缺点是变阻器比较笨重，串电阻起动的优点是启动电流小；耗很多的能量。 降电压起动b)降电压起动就是在启动时通过暂时降低电动机供电电压的办法来限制启动这种方法只适合于大功率直当然降压启动要有一套可变电压的直流电源，电流，流电机。 文档Word ` 2.直流电动机的调速 调速的种类与方法： 调节电枢供电电压 a)改变电枢电压主要是从额定电压往下降低电枢电压，从电动机额定转速向下变速，属恒转矩调速方法。对于要求在一定围无级平滑调速的系统来说，这种方法最好。变化遇到的时间常数较小，能快速响应，但是需要大容量可调直流电源。 b)改变电动机主磁通 改变磁通可以实现无级平滑调速，但只能减弱磁通进行调速（简称弱磁调速），从电机额定转速向上调速，属恒功率调速方法。变化时间遇到的时间常数同变化遇到的相比要大得多，响应速度较慢，但所需电源容量小。 c)电枢回路串电阻调速 电动机电枢回路外串电阻进行调速的方法，设备简单，操作方便。但是只能进行有级调速，调速平滑性差，机械特性较软；空载时几乎没什么调速作用；还会在调速电阻上消耗大量电能。 3.直流电动机的制动方法能耗制动在电枢两端从电源断开的同并励直流电动机在能耗制动时要保持励磁电流不变，电枢因机械惯性这时电动机主磁场保持不变，时，其立即接到一个制动电阻上。从而电动机由电动机状态立即转至发电机

相异步电动机不同启动方式

情况下的波形图 1、直接启动 （1）转子电流、定子电流、转速、转矩波形（2）异步电机直接启动时转速—转矩特性曲线 2、降压启动 1）转子电流、定子电流、转速、转矩波形 （1）升压时间为1s时的波形： （2）升压时间为2s时的波形： （3）升压时间为3s时的波形： （4）升压时间为4s时的波形： （5）升压时间为5s时的波形： （6）升压时间为6s时的波形：

2）异步电机降压启动时转速—转矩特性曲线 （1）升压时间为1s时的转速—转矩特性： （2）升压时间为2s时的转速—转矩特性： （3）升压时间为3s时的转速—转矩特性： （4）升压时间为4s时的转速—转矩特性： （5）升压时间为5s时的转速—转矩特性： （6）升压时间为6s时的转速—转矩特性： 说明： 异步电动机通过自耦变压器降压起动，可以减小变压器二次侧加在定子两端的机端电压，从而达到减小起动电流的目的。从定子电流波形可知，当转速接近正常运行转速时，接入全电压，比直接起动的定子电流小。但是在起动的过程中，由于自耦变压器的退出，电流波形出现了高电流峰值，存在2次大的冲击电流。 3、V/f比控制

1）加速（减速）斜率设置为200（-200）时（1）转子电流、定子电流、转速、转矩波形 （2）异步电机V/f比控制起动时转速—转矩特性曲线 2）加速（减速）斜率设置为100（-100）时 （1）转子电流、定子电流、转速、转矩波形 （2）异步电机V/f比控制起动时转速—转矩特性曲线 3）加速（减速）斜率设置为2（-2）时 （1）转子电流、定子电流、转速、转矩波形 （2）异步电机V/f比控制起动时转速—转矩特性曲线

三相异步电动机的启动方式的设计(DOC)

包头钢铁职业技术学院毕业实践任务书 题目：三相异步电动机的启动方式的设计 班级： 06五年制机电D 姓名：刘伟 指导老师：徐桂岩 完成日期： 2011.3.20 包头钢铁职业技术学院制 2011年3月

包头钢铁职业技术学院毕业实践任务书成绩及评语表

摘要 三相异步电动机的起动电流高达额定电流的5～8倍，对电网造成较大干扰，尤其在工业领域中的重载起动，有时可能对设备安全构成严重威胁。传统的降压起动方式，如星三角起动、自耦变压器起动等，要么起动电流和机械冲击过大，要么体积庞大笨重、损耗大，要么起动力矩小、维修率高等等，都不尽人意。软启动技术不仅实现在整个起动过程中无冲击而平滑地起动电动机，而且可根据电动机负载的特性来调节起动过程中的参数如限流值、起停时间等，以达到最佳的起停状态。 关键词异步电动机；软启动；设计

目录 `1前言 (1) 1.1 软启动的定义 (1) 1.2 软启动器的简单介绍 (1) 1.2.1 软启动器的保护功能 (1) 1.2.2 它与变频器有的区别 (1) 1.2.3 软启动的作用 (2) 1.3 电动机起动方式的选择 (2) 1.4 与传统启动的比较 (2) 1.4.1 软启动器的应用范围 (2) 1.4.2 软启动与传统减压起动方式的不同之处 (2) 2 软启动的基本原理 (4) 2.1 软启动器的优点 (4) 2.2 软启动器的控制接线 (5) 3 软启动电路 (6) 3.1 软启动器的控制原理图 (6) 3.2 硬件设计 (6) 3.3 电压同步信号检测电路 (7) 3.4 触发脉冲形成电路 (8) 4 总结 (10) 致谢 (11) 参考文献 (12)

三相异步电动机启动方法的选择比较

1、直接启动 直接启动的优点是所需设备少，启动方式简单，成本低。电动机直接启动的电流是正常运行的5倍左右，理论上来说，只要向电动机提供电源的线路和变压器容量大于电动机容量的5倍以上的，都可以直接启动。这一要求对于小容量的电动机容易实现，所以小容量的电动机绝大部分都是直接启动的，不需要降压启动。对于大容量的电动机来说，一方面是提供电源的线路和变压器容量很难满足电动机直接启动的条件，另一方面强大的启动电流冲击电网和电动机，影响电动机的使用寿命，对电网不利，所以大容量的电动机和不能直接启动的电动机都要采用降压启动。 直接启动可以用胶木开关、铁壳开关、空气开关（断路器）等实现电动机的近距离操作、点动控制，速度控制、正反转控制等，也可以用限位开关、交流接触器、时间继电器等实现电动机的远距离操作、点动控制、速度控制、正反转控制、自动控制等。 2、用自偶变压器降压启动 采用自耦变压器降压启动，电动机的启动电流及启动转矩与其端电压的平方成比例降低，相同的启动电流的情况下能获得较大的启动转。如启动电压降至额定电压的65％，其启动电流为全压启动电流的42％，启动转矩为全压启动转矩的42%。 自耦变压器降压启动的优点是可以直接人工操作控制，也可以用交流接触器自动控制，经久耐用，维护成本低，适合所有的空载、轻载启动异步电动机使用，在生产实践中得到广泛应用。缺点是人工操作要配置比较贵的自偶变压器箱（自偶补偿器箱），自动控制要配置自偶变压器、交流接触器等启动设备和元件。 3、Y－△降压启动 定子绕组为△连接的电动机，启动时接成Y，速度接近额定转速时转为△运行，采用这种方式启动时，每相定子绕组降低到电源电压的58％，启动电流为直接启动时的33％，启动转矩为直接启动时的33％。启动电流小，启动转矩小。 Y－△降压启动的优点是不需要添置启动设备，有启动开关或交流接触器等控制设备就可以实现，缺点是只能用于△连接的电动机，大型异步电机不能重载启动。 4、转子串电阻启动 绕线式三相异步电动机，转子绕组通过滑环与电阻连接。外部串接电阻相当于转子绕组的内阻增加了，减小了转子绕组的感应电流。从某个角度讲，电动机又像是一个变压器，二次电流小，相当于变压器一次绕组的电动机励磁绕组电流就相应减小。根据电动机的特性，转子串接电阻会降低电动机的转速，提高转动力矩，有更好的启动性能。 在这种启动方式中，由于电阻是常数，将启动电阻分为几级，在启动过程中逐级切除，可以获取较平滑的启动过程。 根据上述分析知：要想获得更加平稳的启动特性，必须增加启动级数，这就会使设备复杂化。采用了在转子上串频敏变阻器的启动方法，可以使启动更加平稳。 频敏变阻器启动原理是：电动机定子绕组接通电源电动机开始启动时，由于串接了频敏变阻器，电动机转子转速很低，启动电流很小，故转子频率较高， f2≈f1，频敏变阻器的铁损很大，随着转速的提升，转子电流频率逐渐降低，电

三相异步电机起动方式(精)

三相异步电机起动方式 1）直接起动，电机直接接额定电压起动。（55KW以下） 2）降压起动：（55KW以上）降压起动的主要目的是为了限制起动电流，但同时也限制了起动转矩，因此，这种方法只适用于轻载或空载情况下起动。常用的降压起动方法有下列几种： （1）定子串电抗降压起动；这种起动方法是在电动机定子绕组的电路中串入一个三相电抗器，电抗器说简单点就是线圈，能够产生感应电动势来降低直接输入的工频电压。 （2）星形-三角形启动器起动；这种方法只适用于正常运转时定子绕组作三角形连接的电动机。起动时，先将定子绕组改接成星形，使加在每相绕组上的电压降低到额定电压的1/根号3，从而降低了起动电。因为如果380V三相供电，三角形电机的相电压为380V，则在单相上的线电压也为380V，但是如果改为星型启动的话，相电压380V，线电压只有220V，定子电压降低了；待电动机转速升高后，再将绕组接成三角形，使其在额定电压下运行。

可以证明，星形起动时的起动电流（线电流）仅为三角形直接起动时电流（线电流）的1/3，即IYst=(1/3)I△st；其起动转矩也为后者的1/3 （3）软起动器起动； （4）用自耦变压器起动。对容量较大或正常运行时作星形连接的电动机，可应用 自耦变压器降压起动。 自耦变压器降压起动的优点是不受电动机绕组接线方法的限制，可按照允许的起动电流和所需的起动转矩选择不同的抽头，常用于起动容量较大的电动机。其缺点是设备费用高，不宜频繁起动。

单相异步电机起动方式 1）电阻分相起动； 2）电容分相起动； 3）继电器起动等。 一、直流电机的旋转原理 直流电机是磁场不动，导体在磁场中运动；交流电机是磁场旋转运动，而导体不动.直流电动机分为定子绕组和转子绕组.定子绕组产生磁场.当通直流电时.定子绕组产生固定极性的磁场.转子通直流电在磁场中受力.于是转子在磁场中受力就旋转起来. 二、单相交流电动机的旋转原理 单相交流电动机只有一个绕组，转子是鼠笼式的。单相电不能产生旋转磁场.要使单 相电动机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自动起动。

三相异步电动机的起动和制动方法

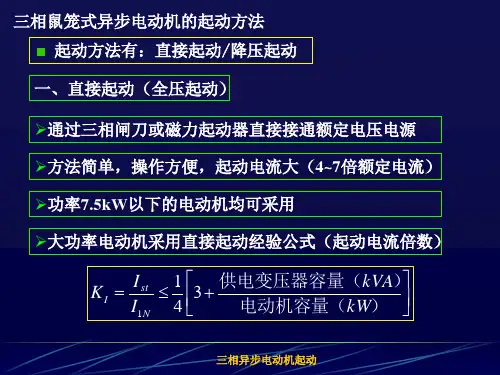

三相异步电动机的起动和制动方法 【摘要】电动机的起动是指电动机接通电源后，由静止状态加速到稳定运行状态的过程。对异步电动机起动性能的要求，主要有以下两点：起动电流要小，以减小对电网的冲击；起动转矩要大，以加速起动过程，缩短起动时间。其起动方法有直接起动、降压起动。异步电动机制动的目的是使电力拖动系统快速停车或者使拖动系统尽快减速，对于位能性负载，制动运行可获得稳定的下降速度。其制动方法有能耗制动、反接制动和回馈制动。 【关键词】直接起动；降压起动；能耗制动；反接制动；回馈制动 引言 电动机的起动是指电动机接通电源后，由静止状态加速到稳定运行状态的过程。三相异步电动机除了运行于电动状态外，还时常运行于制动状态。 运行于电动状态时，Tem与n方向相同，Tem是驱动转矩，电动机从电网吸收电能并转换成机械能从轴上输出，其机械特性位于第一或第三象限。运行于制动状态时，Tem与n方向相反，Tem是制动转矩，电动机从轴上吸收机械能并转换成电能，该电能或消耗在电机内部，或反馈回电网，其机械特性位于第二或第四象限。 本篇将分别介绍笼型异步电动机和绕线转子异步电动机的起动方法，异步电动机的能耗制动、反接制动和回馈制动方法。 1.三相笼型异步电动机的起动 笼型异步电动机的起动方法有两种：直接起动和降压起动。下面分别进行介绍。 1.1 直接起动 直接起动也称全压起动。起动时，电动机定子绕组直接接入额定电压的电网上。这是一种最简单的起动方法，不需要复杂的起动设备，但是，它的起动性能恰好与所要求的相反。即： 1.1.1 起动电流Ist大 对于普通笼型异步电动机，起动电流倍数kI=Ist/IN=4～7。起动电流大的原因是：起动时，n=0，s=1，转子电动势很大，所以转子电流很大，根据磁动势平衡关系，定子电流也必然很大。 1.1.2 起动转矩Tst不大

他励直流电机的启动原理与运行

他励直流电机的运行 直流电动机的起动 电动机接到规定电源后，转速从0上升到稳态转速的过程称为起动过程。 他励直流电动机起动时，必须先保证有磁场（即先通励磁电流），而后加电枢电压。 合闸瞬间的起动电流很大应尽可能的缩短启动时间，减少能量损耗以及减少生产中的损耗 起动电流大的原因： １、起动开始时：n=0,Ea=CeΦn=0, ２、电枢电流：Ia=(U-Ea)/Ra=U/Ra Ra一般很小 这样大的起动电流会引起后果： １、电机换向困难，产生严重的火花 ２、过大转矩将损坏拖动系统的传动机构和电机电枢 ３、供电线路产生很大的压降。变频器整流回路的启动电阻 结论：因此必须采取适当的措施限制起动电流，除容量极小的电机外，绝不允许直接起动 起动方法： 电枢串电阻启动——起动过程中有能量损耗，现在很少用，在实验室中用降压启动——适用于电动机的直流电源是可调的，投资较大，但启动过程中没有能量损耗。 直流启动器 电枢串电阻起动： 最初起动电流：Ist=U/(Ra+Rst) 最初起动转矩：Tst=ＫＴΦIst 启动电阻：Rst＝（UN／λi IN）－Ra 为了在限定的电流Ist下获得较大的起动转矩Tst,应该使磁通Φ尽可能大些，因此起动时串联在励磁回路的电阻应全部切除。 有了一定的转速n后，电势Ea不再为0，电流Ist会逐步减小，转矩Tst 也会逐步减小。 为了在起动过程中始终保持足够大的起动转矩，一般将起动器设计为多级，随着转速n的增大，串在电枢回路的起动电阻Rst逐级切除，进入稳态后全部切除。 起动电阻Rst一般设计为短时运行方式，不容许长时间通过较大的电流。

降压起动： 对于他励直流电动机，可以采用专门设备降低电枢回路的电压以减小起动电流。 起动时电压Umin,起动电流Ist： Ist= Umin/Ra< λiIN 启动过程中U随Ea上升逐渐上升，直到U=UN 串励电动机绝对不允许空载起动。 串电阻起动设备简单，投资小，但起动电阻上要消耗能量； 电枢降压起动设备投资较大，但起动过程节能。 直流电动机的调速 为提高产品质量和生产效率，工作机械的运行速不可能是单一的。按照工作机械的要求认为地调节拖动电动机的运行速度。 例如：车床切削工件时，精加工用高速，粗加工用低速。 改变传动机构的变比——机械调速 改变电动机参数——电气调速：直流和交流 直流调速系统中大多数为他励直流电动机 一、他励直流电动机人为机械特性 电动机转速特性和机械特性的一般表达式：
