传热系数计算公式.doc

一、计算公式如下

1、围护结构热阻的计算

单层结构热阻

R=δ/λ

式中：δ—材料层厚度（m）

λ—材料导热系数[W/(m.k)]

多层结构热阻

R=R1+R2+----Rn=δ1/λ1+δ2/λ2+----+δn/λn 式中: R1、R2、---Rn—各层材料热阻（m2.k/w）δ1、δ2、---δn—各层材料厚度（m）

λ1、λ2、---λn—各层材料导热系数[W/(m.k)] 2、围护结构的传热阻

R0=Ri+R+Re

式中: Ri —内表面换热阻（m2.k/w）（一般取0.11） Re—外表面换热阻（m2.k/w）（一般取0.04） R —围护结构热阻（m2.k/w）

3、围护结构传热系数计算

K=1/ R0

式中: R0—围护结构传热阻

外墙受周边热桥影响条件下，其平均传热系数的计算

Km=(KpFp+Kb1Fb1+Kb2Fb2+ Kb3Fb3 )/( Fp + Fb1+Fb2+Fb3) 式中:

Km—外墙的平均传热系数[W/（m2.k）]

Kp—外墙主体部位传热系数[W/（m2.k）]

Kb1、Kb2、Kb3—外墙周边热桥部位的传热系数[W/（m2.k）]

Fp—外墙主体部位的面积

Fb1、Fb2、Fb3—外墙周边热桥部位的面积

传热系数计算方法

第四章循环流化床锅炉炉内传热计算循环流化床锅炉炉膛中的传热是一个复杂的过程，传热系数的计算精度直接影响了受热面设计时的布置数量，从而影响锅炉的实际出力、蒸汽参数和燃烧温度。正确计算燃烧室受热面传热系数是循环流化床锅炉设计的关键之一，也是区别于煤粉炉的重要方面。随着循环流化床燃烧技术的日益成熟，有关循环流化床锅炉的炉膛传热计算思想和方法的研究也在迅速发展。许多著名的循环流化床制造公司和研究部门在此方面也做了大量的工作，有的已经形成商业化产品使用的设计导则。但由于技术保密的原因，目前国内外还没有公开的可以用于工程使用的循环流化床锅炉炉膛传热计算方法，因此对它的研究具有重要的学术价值和实践意义。清华大学对CFB锅炉炉膛传热作了深入的研究，长江动力公司、华中理工大学、浙江大学等单位也对CFB锅炉炉膛中的传热过程进行了有益的探索。根据已公开发表的文献报导，考虑工程上的方便和可行，本章根椐清华大学提出的方法，进一步分析整理，作为我们研究的基础。为了了解CFB锅炉传热计算发展过程，也参看了巴苏的传热理论和计算方法，浙江大学和华中理工大学的传热计算与巴苏的相近似。 4.1 清华的传热理论及计算方法 4.1.1 循环流化床传热分析 CFB锅炉与煤粉锅炉的显著不同是CFB锅炉中的物料(包括煤灰、脱硫添加剂等)浓度C p 大大高于煤粉炉，而且炉内各处的浓度也不一样，它对炉内传热起着重要作用。为此首先需要计算出炉膛出口处的物料浓度C p，此处浓度可由外循环倍率求出。而炉膛不同高度的物料浓度则由内循环流率决定，它沿炉膛高度是逐渐变化的，底部高、上部低。近壁区贴壁下降流的温度比中心区温度低的趋势，使边壁下降流减少了辐射换热系数；水平截面方向上的横向搅混形成良好的近壁区物料与中心区物料的质交换，同时近壁区与中心区的对流和辐射的热交换使截面方向的温度趋于一致，综合作用的结果近壁区物料向壁面的辐射加强，总辐射换热系数明显提高。在计算水冷壁、双面水冷壁、屏式过热器和屏式再热器时需采用不同的计算式。物料浓度C p对辐射传热和对流传热都有显著影响。燃烧室的平均温度是床对受热面换热系数的另一个重要影响因素。床温的升高增加了烟气辐射换热并提高烟气的导热系数。虽然粒径的减小会提高颗粒对受热面的对流换热系数，在循环流化床锅炉条件下，燃烧室内部的物料颗粒粒径变化较小，在较小范围内的粒径变化时换热系数的变化不大，在进行满负荷传热计算时可以忽略，但在低负荷传热计算时，应该考虑小的颗粒有提高传热系数的能力。炉内受热面的结构尺寸，如鳍片的净宽度、厚度等，对平均换热系数的影响也是非常明显的。鳍片宽度对物料颗粒的团聚产生影响；另一方面，宽度与扩展受热面的利用系数有关。根

导热系数、传热系数、热阻值概念及热工计算方法(简述实用版)

导热系数、传热系数、热阻值概念及热工计算方法导热系数λ[W/(m.k)]：导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度(K,℃),在1小时内，通过1平方米面积传递的热量，单位为瓦/米?度(W/m?K,此处的K可用℃代替)。导热系数可通过保温材料的检测报告中获得或通过热阻计算。传热系数K [W/(㎡?K)]：传热系数以往称总传热系数。国家现行标准规范统一定名为传热系数。传热系数K值，是指在稳定传热条件下，围护结构两侧空气温差为1度(K，℃)，1小时内通过1平方米面积传递的热量，单位是瓦/平方米?度(W/㎡?K，此处K可用℃代替)。传热系数可通过保温材料的检测报告中获得。热阻值R(m.k/w)：热阻指的是当有热量在物体上传输时，在物体两端温度差与热源的功率之间的比值。单位为开尔文每瓦特（K/W）或摄氏度每瓦特（℃/W）。传热阻：传热阻以往称总热阻，现统一定名为传热阻。传热阻R0是传热系数K的倒数，即R0=1/K，单位是平方米*度/瓦（㎡*K/W）围护结构的传热系数K值愈小，或传热阻R0值愈大，保温性能愈好。（节能）热工计算： 1、围护结构热阻的计算单层结构热阻：R=δ/λ 式中：δ—材料层厚度(m)；λ—材料导热系数[W/(m.k)] 多层结构热阻： R=R1+R2+----Rn=δ1/λ1+δ2/λ2+----+δn/λn 式中: R1、R2、---Rn—各层材料热阻(m.k/w) δ1、δ2、---δn—各层材料厚度(m) λ1、λ2、---λn—各层材料导热系数[W/(m.k)] 2、围护结构的传热阻 R0=Ri+R+Re 式中: Ri —内表面换热阻(m.k/w)(一般取0.11) Re —外表面换热阻(m.k/w)(一般取0.04) R —围护结构热阻(m.k/w) 3、围护结构传热系数计算 K=1/ R0 式中: R0—围护结构传热阻外墙受周边热桥影响条件下，其平均传热系数的计算 Km=(KpFp+Kb1Fb1+Kb2Fb2+ Kb3Fb3 )/( Fp + Fb1+Fb2+Fb3) 式中:Km—外墙的平均传热系数[W/(m.k)] Kp—外墙主体部位传热系数[W/(m.k)]

中空玻璃传热系数计算

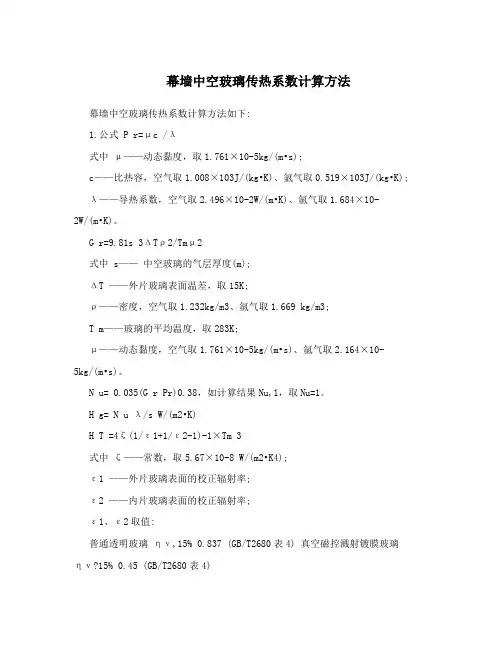

6mm+9A+6mmLow-e中空玻璃K(U)值计算书 1、计算公式及取值 P r=μc /λ 式中μ——动态黏度，取1.761×10-5kg/（m?s）； c——比热容，空气取 1.008×103J/（kg?K）、氩气取0.519×103J/（kg?K）； λ——导热系数，空气取2.496×10-2W/（m?K）、氩气取1.684×10-2W/（m?K）。 G r=9.81s 3ΔTρ2/Tmμ2 式中s——中空玻璃的气层厚度（m）； ΔT ——外片玻璃表面温差，取15K； ρ——密度，空气取1.232kg/m3、氩气取1.669 kg/m3； T m——玻璃的平均温度，取283K； μ——动态黏度，空气取1.761×10-5kg/（m?s）、氩气取2.164×10-5kg/（m?s）。 N u= 0.035（G r Pr）0.38，如计算结果Nu＜1，取Nu=1。 H g= N u λ/s W/（m2?K） H T =4σ（1/ε1+1/ε2-1）-1×Tm 3 式中σ——常数，取5.67×10-8 W/（m2?K4）； ε1 ——外片玻璃表面的校正辐射率； ε2 ——内片玻璃表面的校正辐射率；

ε1、ε2取值：普通透明玻璃τν＞15% 0.837 （GB/T2680表4）真空磁控溅射镀膜玻璃τν≤15% 0.45 （GB/T2680表4） τν＞15% 0.70 （GB/T2680表4） LOW-E镀膜玻璃τν＞15% 应由试验取得，如无试验资料时可取 0.09~0.115。 h s = h g + h T 1/h t=1/h s+δ/ r1 式中δ——两片玻璃总厚度； r1——玻璃热阻，取1（m?K）/W。 1/U=1/h e +1/h i+1/h t 式中h e——玻璃外表面换热系数，取21（19）W/（m2?K）； h i——玻璃内表面换热系数，取8（8.7）W/（m2?K）。括号中数字为GB50176有关规定。 2、计算 P r=μc/λ=1.761×10-5×1.008×103 /2.496×10-2 =0.711 G r=9.81s3ΔTρ2/Tmμ2=9.81×0.0063×15×1.2322/283× （1.761×10-5）2= 550 N u 0.035（Gr Pr）0.38= 0.035（0.711×550）0.38=0.09 取Nu=1 H g= Nu λ/s =1×2.496×10-2/0.006=4.16 W/（m2?K） HT=4σ（1/ε1+1/ε2-1）-1×Tm 3=4×5.67×10-8×（1/0.837+1/0.10-1）-1×2833=0.504 W/（m2?K）

换热器的传热系数

1 介质不同，传热系数各不相同我们公司的经验是：1、汽水换热：过热部分为800~1000W/m2.℃饱和部分是按照公式K=2093+786V(V是管内流速）含污垢系数0.0003。水水换热为：K=767(1+V1+V2)(V1是管内流速，V2水壳程流速）含污垢系数0.0003 实际运行还少有保守。有余量约10% 冷流体热流体总传热系数K，W/(m2.℃) 水水850～1700 水气体17～280 水有机溶剂280～850 水轻油340～910 水重油60～280 有机溶剂有机溶剂115～340 水水蒸气冷凝1420～4250 气体水蒸气冷凝30～300 水低沸点烃类冷凝455～1140 水沸腾水蒸气冷凝2000～4250 轻油沸腾水蒸气冷凝455～1020 不同的流速、粘度和成垢物质会有不同的传热系数。K值通常在 2 800~2200W/m2·℃范围内。列管换热器的传热系数不宜选太高，一般在800-1000 W/m2·℃。螺旋板式换热器的总传热系数（水—水）通常在1000~2000W/m2·℃范围内。板式换热器的总传热系数（水（汽）—水）通常在3000~5000W/m2·℃范围内。1．流体流径的选择哪一种流体流经换热器的管程，哪一种流体流经壳程，下列各点可供选择时参考(以固定管板式换热器为例) (1) 不洁净和易结垢的流体宜走管内，以便于清洗管子。 (2) 腐蚀性的流体宜走管内，以免壳体和管子同时受腐蚀，而且管子也便于清洗和检修。 (3) 压强高的流体宜走管内，以免壳体受压。(4) 饱和蒸气宜走管间，以便于及时排除冷凝液，且蒸气较洁净，冷凝传热系数与流速关系不大。(5) 被冷却的流体宜走管间，可利用外壳向外的散热作用，以增强冷却效果。(6) 需要提高流速以增大其对流传热系数的流体宜走管内，因管程流通面积常小于壳程，且可采用多管程以增大流速。(7) 粘度大的液体或流量较小的流体，宜走管间，因流体在有折流挡板的壳程流动时，由于流速和流向的不断改变，在低Re(Re>100) 下即可达到湍流，以提高对流传热系数。在选择流体流径时，上述各点常不能同时兼顾，应视具体情况抓住主要矛盾，例如首先考虑流体的压强、防腐蚀及清洗等要求，然后再校核对流传热系数和压强降，以便作出较恰当的选择。 2. 流体流速的选择增加流体在换热器中的流速，将加大对流传热系数，减少污垢在管子表面上沉积的可能性，即降低了污垢热阻，使总传热系数增大，从而可减小换热器的传热面积。但是流速增加，又使流体阻力增大，动力消耗就增多。所以适宜的流速要通过经济衡算才能定出。此外，在选择流速时，还需考虑结构上的要求。例如，选择高的流速，使管子的数目减少，对一定的传热面积，不得不采用较长的管子或增加程数。管子太长不易清洗，且一般管长都有一定的标准；单程变为多程使平均温度差下降。这些也是选择流速时应予考虑的问题。 3. 流体两端温度的确定若换热器中冷、热流体的温度都由工艺条件所规定，就不存在确定流体两端温度的问题。若其中一个流体仅已知进口温度，则出口温度应由设计者来确定。例如用冷水冷却某热流体，冷水的进口温度可以根据当地的气温条件作出估计，而换热器出口的冷水温度，便需要根据经济

传热系数计算

4.3 热工设计 4.3.1 本系统用于外墙外保温时的保温层设计厚度，应根据《河南省公共建筑节能设计标准》（DBJ41/075-2006）、《河南省居住建筑节能设计标准（寒冷地区）》（DBJ41/062-2005）、《河南省居住建筑节能设计标准（夏热冬冷地区）》（DBJ41/071-2006）规定的外墙传热系数限值，通过热工计算确定。 4.3.2 ZCK无机复合保温板用于外墙外保温时，其导热系数（λ）、蓄热系数（S）设计计算值和修正系数按下表取值。表4.3.2 ZCK无机复合保温板λ、S、修正系数 4.3.3 热工计算示例，以采用60mm保温板为例。示例一：200mm混凝土剪力墙外贴60mm保温板，计算如下： Ra=R内+R1+R2+R3+R4+R外=0.11+0.0215+0.1149+1.1429+0.005+0.04=1.4343 Ka=1/R=1/1.4333=0.70W/(m2.K) 其中：R内为内表面换热阻，0.11m2.K/W； R1为水泥砂浆层热阻，0.02/0.81=0.0215 m2.K/W； R2为混凝土剪力墙层热阻，0.2/1.74=0.1149 m2.K/W； R3为保温板层热阻，0.06/（0.05*1.05）=1.1429 m2.K/W； R4为抗裂砂浆层热阻，0.005/0.93=0.005 m2.K/W； R外为外表面换热阻，0.04m2.K/W；示例二：200mm加气混凝土砌块外贴60mm保温板，计算如下： Rb=R内+R1+R2+R3+R4+R外=0.11+0.0215+0.80+1.1429+0.005+0.04=2.1194 Kb=1/R=1/2.1194=0.47W/(m2.K) 其中：R内为内表面换热阻，0.11m2.K/W； R1为水泥砂浆层热阻，0.02/0.81=0.0215 m2.K/W； R2为加气混凝土砌块层热阻，0.2/（0.20*1.25）=0.80 m2.K/W； R3为保温板层热阻，0.06/（0.05*1.05）=1.1429 m2.K/W； R4为抗裂砂浆层热阻，0.005/0.93=0.005 m2.K/W；

管道总传热系数计算18

1管道总传热系数管道总传热系数是热油管道设计和运行管理中的重要参数。在热油管道稳态运行方案的工艺计算中，温降和压降的计算至关重要，而管道总传热系数是影响温降计算的关键因素，同时它也通过温降影响压降的计算结果。1.1 利用管道周围埋设介质热物性计算K 值管道总传热系数K 指油流与周围介质温差为1℃时，单位时间内通过管道单位传热表面所传递的热量，它表示油流至周围介质散热的强弱。当考虑结蜡层的热阻对管道散热的影响时，根据热量平衡方程可得如下计算表达式：（1-1）1112ln 111ln 22i i n e n w i L L D D D KD D D D ααλλ-+???? ?????=+++????????∑式中：——总传热系数，W /(m 2·℃)；K ——计算直径，m ；（对于保温管路取保温层内外径的平均值，对于e D 无保温埋地管路可取沥青层外径）；——管道内直径，m ；n D ——管道最外层直径，m ；w D ——油流与管内壁放热系数，W/(m 2·℃)；1α ——管外壁与周围介质的放热系数，W/(m 2·℃)；2α ——第层相应的导热系数，W/(m·℃)；i λi ，——管道第层的内外直径，m ，其中；i D 1i D +i 1,2,3...i n =——结蜡后的管内径，m 。L D 为计算总传热系数，需分别计算内部放热系数、自管壁至管道最外径K 1α的导热热阻、管道外壁或最大外围至周围环境的放热系数。 2α（1）内部放热系数的确定1α放热强度决定于原油的物理性质及流动状态，可用与放热准数、自然1αu N 对流准数和流体物理性质准数间的数学关系式来表示[47]。r G r P 在层流状态（Re<2000），当时：500Pr

传热系数计算

传热系数计算散热器是一种热交换器～其热工计算的基本公式为传热方程式～其表达式为: Ф=KAΔt ,6,1, m Ф为传热量单位:W 2K为传热系数单位:W/(m〃?) A 为传热面积单位:? Δt为冷热流体间的对数平均温差单位:? m,,,从《车辆冷却传热》上可知～以散热器空气侧表面为计算基础～散热器传热系数计算公式为: -1K=(β/h+(β×λ) +(1/η×h)+ R) ,6,2, 1管02f 式中:β为肋化系数～其等于空气侧所有表面积之和/水侧换热面积 2h为水侧表面传热系数单位:W/(m〃?) 12h为空气侧表面传热系数单位:W/(m〃?)2 2λ为散热管材料导热系数单位:W/(m〃?) 管2R为散热器水侧和空气侧的总热阻单位:,m〃?),W f η为肋壁总效率～其表达式为: 0 η=1,(×,1,η,),A ,6,3, f20 A为空气侧二次换热面积～单位:? 22 A为空气侧所有表面积之和～单位:? 2 η为肋片效率 f η,th(m×h)/ (m×h) ,6,4, fff th为双曲线函数 h为散热带的特性尺寸～即散热管一侧的肋片高度 f m为散热带参数～表达式为: 0.5 m=((2×h)/(δ×λ)),6,5, 2222h为空气侧传热系数单位:W/(m〃?) 2 δ为散热带壁厚单位:m 22λ为散热带材料导热系数单位:W/(m〃?) 2

从《传热学》上可知～表面传热系数h的公式为: 2 h= Nu×/de 单位:W/(m 〃?) ,6,6, λ为流体的热导率～对散热器～即为空气热导率 de为换热面的特性尺度～对散热器～求气侧换热系数时～因空气外掠散热管～故特性尺度为散热管外壁的当量直径, 单位m [2]由《传热学》中外掠管束换热实验知,流体横掠管束时～对其第一排管子来说～换热情况与横掠但管相仿。 Nu=C×Re (6,7) m[3]式中C、为常数～数值见《传热学》表5.2 Re=Va×de/νa ,6,8, Va 为空气流速单位m/s 2νa为空气运动粘度单位m/s

换热器的传热系数K汇总

介质不同，传热系数各不相同我们公司的经验是： 1、汽水换热：过热部分为800~1000W/m2.℃ 饱和部分是按照公式K=2093+786V(V是管内流速）含污垢系数0.0003。水水换热为：K=767(1+V1+V2)(V1是管内流速，V2水壳程流速）含污垢系数0.0003 实际运行还少有保守。有余量约10% 冷流体热流体总传热系数K，W/(m2.℃) 水水 850～1700 水气体 17～280 水有机溶剂 280～850 水轻油 340～910 水重油60～280 有机溶剂有机溶剂115～340 水水蒸气冷凝1420～4250 气体水蒸气冷凝30～300 水低沸点烃类冷凝 455～1140 水沸腾水蒸气冷凝2000～4250 轻油沸腾水蒸气冷凝455～1020 不同的流速、粘度和成垢物质会有不同的传热系数。K值通常在

800~2200W/m2·℃范围内。列管换热器的传热系数不宜选太高，一般在800-1000 W/m2·℃。螺旋板式换热器的总传热系数（水—水）通常在1000~2000W/m2·℃范围内。板式换热器的总传热系数（水（汽）—水）通常在3000~5000W/m2·℃范围内。 1．流体流径的选择哪一种流体流经换热器的管程，哪一种流体流经壳程，下列各点可供选择时参考(以固定管板式换热器为例) (1) 不洁净和易结垢的流体宜走管内，以便于清洗管子。 (2) 腐蚀性的流体宜走管内，以免壳体和管子同时受腐蚀，而且管子也便于清洗和检修。 (3) 压强高的流体宜走管内，以免壳体受压。 (4) 饱和蒸气宜走管间，以便于及时排除冷凝液，且蒸气较洁净，冷凝传热系数与流速关系不大。 (5) 被冷却的流体宜走管间，可利用外壳向外的散热作用，以增强冷却效果。 (6) 需要提高流速以增大其对流传热系数的流体宜走管内，因管程流通面积常小于壳程，且可采用多管程以增大流速。 (7) 粘度大的液体或流量较小的流体，宜走管间，因流体在有折流挡板的壳程流动时，由于流速和流向的不断改变，在低Re(Re>100)

管道总传热系数计算

1管道总传热系数管道总传热系数就是热油管道设计与运行管理中得重要参数。在热油管道稳态运行方案得工艺计算中，温降与压降得计算至关重要，而管道总传热系数就是影响温降计算得关键因素，同时它也通过温降影响压降得计算结果。 1、1 利用管道周围埋设介质热物性计算K 值管道总传热系数K 指油流与周围介质温差为1℃时，单位时间内通过管道单位传热表面所传递得热量，它表示油流至周围介质散热得强弱。当考虑结蜡层得热阻对管道散热得影响时，根据热量平衡方程可得如下计算表达式： 1112ln 111ln 22i i n e n w i L L D D D KD D D D a a l l -+轾骣犏琪桫犏=+++犏犏犏臌? （1-1）式中：K ——总传热系数，W /(m 2·℃)； e D ——计算直径，m ；（对于保温管路取保温层内外径得平均值，对于无保温埋地管路可取沥青层外径）； n D ——管道内直径，m ； w D ——管道最外层直径，m ； 1α——油流与管内壁放热系数，W/(m 2·℃)； 2α——管外壁与周围介质得放热系数，W/(m 2·℃)； i λ——第i 层相应得导热系数，W/(m·℃)； i D ，1i D +——管道第i 层得内外直径，m ，其中1,2,3...i n =； L D ——结蜡后得管内径，m 。为计算总传热系数K ，需分别计算内部放热系数1α、自管壁至管道最外径得导热热阻、管道外壁或最大外围至周围环境得放热系数2α。（1）内部放热系数1α得确定放热强度决定于原油得物理性质及流动状态，可用1α与放热准数u N 、自然对流准数r G 与流体物理性质准数r P 间得数学关系式来表示[47]。在层流状态（Re<2000），当Pr 500Gr

导热系数

导热系数方法简介摘要：本文主要介绍了两种测试导热系数的方法，稳态热流法和激光闪光法，着重叙述了激光闪光法测试耐火材料的实验流程。关键词： ASTM E1461，导热系数，ATSTM D5470，热阻，闪光法，耐火材料 1. 导热系数定义导热系数：指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（K，°C）,在1秒内，通过1平方米面积传递的热量，用k表示，单位为瓦/（米·度），w/（m·k）（W/m·K,此处的K可用℃代替）。热阻：指热量在热流路径上传递时遇到的阻力，反映介质或介质间的传热能力的大小，表明了1W的热量在1m2的面积内所引起的温升大小。 2. 测试方法简述激光闪光法测试原理（ASTM E1461）简介激光闪光法测量材料导热系数的原理是根据导热系数K与热扩散系数a、比热容cp 和体积密度p三者之间的关系, 如下面给你给出, 首先测出试样的体积密度p, 然后分别或者同时测量出材料的热扩散系数A和比热容cp , 则可计算出材料的导热系数。激光闪光法的物理模型是, 如果能量为Q 的激光脉冲被一圆片状试样( 厚度为L ) 的正面吸收, 同时试样及激光脉冲应满足以下条件: 1热量在试样内是一维热流;

2试样表面没有热损失; 3激光脉冲能量被试样正面均匀吸收; 4激光脉冲宽度足够小; 5激光脉冲能量的吸收仅在正面很小的厚度内发生; 6试样是均匀不透光的; 7试验条件下, 温度保持恒定。当测试过程满足以上条件时, 那么在试样内热量的传输可认为是一维热流。因此, 由激光脉冲瞬间辐射而引起背面( x= L ) 的温度变化及分布可用简化的数学方法进行描述和计算。稳态热流法测试原理（ASTM D5470）简介稳态热流法是美国材料测试协会制定的热导率测试标准方法（ASTM D5470）。稳态热流法是基于测试厚度均匀试样的两平行等温界面中的理想热传导性能。在试样两面间施加不同的温度，使得试样上下两面间形成温度梯度，促使热流量全部垂直穿过试样并且没有侧面的热扩散。本方法测试原理如图下图。当只有一种厚度的试样，且接触热阻非常小，约为总热阻的1%，可以用厚度除以试样热阻得出导热系数。 3.激光闪光法测试耐火材料的流程激光导热仪是以测量热扩散系数(导温系数) 为主的仪器, 而热扩散系数的测量是一种绝对的测量方法，不需要校正。激光闪光法测试耐火材料导热系数的过程主要包括试样制备及尺寸控制、试样预处理、试样安装与测定、数据处理几个步骤。

真空玻璃传热系数计算

一、真空玻璃热导和热阻及传热系数的简单计算方法 1 ?两平行表面之间的辐射热导可由下式估算 C 辐射=￡有效(T (T14-T24)/(T1-T2)(1) 式中T1, T2是两表面的绝对温度，单位为K ￡有效是表面有效辐射率 T是斯忒芬-波尔兹曼(Stefan-Boltzmann) 常数，其数值为5.67 x 10-8Wm-2K-4 在两平行表面温差不大(如数十度)的条件下，可用下面公式(2)计算，误差在百分之一以内。 C辐射=4￡有效T T3 (2) T是两表面的平均绝对温度。 (1)和(2)式中￡有效为有效辐射率，由下式(3)计算：￡有效=(￡ 1-1+ ￡ 2-1-1)-1 ⑶ 式中￡ 1是表面1的半球辐射率。￡ 2是表面2的半球辐射率。计算例：真空玻璃的一片玻璃是4mmLow-玻璃，辐射率为0.10，另一片是4mm普通白玻，辐射率为0.84，则可算出￡有效=(10+1.19-1)-1=0.098 按我国测试标准，室内侧温度：T仁18+273=291K 室外侧温度：T2=-20+273=253K 平均温度：T=272K 公式⑵ 可简化为C辐射=4.564 ￡有效据此可算出C辐射=0.447Wm-2K-1 R辐射=1/C 辐射=2.237W-1m2K 2 ?圆柱支撑物热导可由公式(4)计算式中入玻为玻璃导热系数，约为0.76Wm-1K-1 h为支撑物高度，单位为m

a为支撑物半径，单位为m b为支撑物方阵间距，单位为m 入支撑物为支撑物材料的导热系数，单位为Wm-1K-1 目前国内外均选用不锈钢材料制作支撑物，使得入支撑物比入玻大20倍以上，支撑物高度h又比半径a小，故公式（4）可简化为计算例：当支撑物选用a=0.25mm,h=0.15mn方阵间距b=25mm 贝U C支撑物=0.608Wm-2K-1 我国新立基公司的专利采用环形（又称C形）支撑物，热导还可比上述计算值小10济20% 此例中C支撑物可按0.50Wm-2K-1计，贝U 支撑物热阻正在研制的支撑物半径a=0.125mm贝U C支撑物将减小一倍，为0.25Wm-2K-1 3 ?真空玻璃中的残余气体热导真空玻璃生产工艺要求产品经过350E以上高温烘烤排气，不仅把间隔内的空气（包括水气）排出，而且把吸附于玻璃内表面表层和深层的气体尽可能排出，使真空层气压达到低于10-1Pa（也就是百万分之一大气压）以下，这样残余气体传热才可以忽略不计。实验证明，在使用过程中，温度升高和阳光照射还会使玻璃表层放出水气和CO2等气体，破坏真空度，破坏真空玻璃热性能。因此，在真空玻璃中还需放入吸气剂来不断吸收这些气体，以确保真空玻璃的长期寿命。理论上，在气压低到气体分子平均自由程远大于真空玻璃间隔时，气体热导可用公式⑹计算。式中a=a1a2/[a2+a1（1-a2）]为气体综合普适常数其中a1和a2分别为两个表面的气体普适常数 P是气体压强，单位为Pa 丫是气体的比热容比 T为间隔内两表面温度的平均值 M是气体的摩尔质量 R是摩尔气体常数

导热率计算方法

第三节热传导一、导热基本方程和导热率（导热系数） 1．导热基本方程（热传导方程式）如图5-10所示。均匀材料构成的平壁，且1t ＞2t 实践证明：单位时间内物体以热传导方式传递的热量Q 与传热面积A 成正比，与壁面两侧的温度差（1t －2t ）成正比，而与壁面厚度δ成反比，即 () 21t t A Q -∝ δ 引入比例系数λ，则得 () 21t t A Q -=δ λ 上式称为热传导方程式，或称为傅里叶定律。把上式改写成下面的形式 λ δ21t t A Q -= =导 R t ? 式中： 21t t t -=?，为导热过程的推动力。导R =λδ ，为单层平壁的导热热阻。 2．导热率（导热系数） () 21t t A Q -= δλ W/（m ·K ）或 W/（m ·℃) 导热系数的意义是：当间壁的面积为1 m 2 ，厚度为1 m ，壁面两侧的温度差为1K 时，在单位时间内以热传导方式所传递的热量。

显然，导热系数λ值越大，则物质的导热能力越强。各种物质的导热系数通常用实验方法测定。一般来说，金属的导热系数最大，非金属固体次之，液体的较小，而气体的最小。（1）固体的导热系数 ;（2）液体的导热系数;（3）气体的导热系数二、通过平壁的稳定热传导 1．单层平壁的热传导（导热基本方程） () 21t t A Q -=δ λ 或 λ δ21t t A Q -= =导 R t ? 2．多层平壁的热传导以三层壁为例，如图5-11所示三种不同材质构成的多层平壁截面积为A ，各层的厚度为δ1，δ2和δ3，各层的导热系数为 λ1，λ2和λ3，若各层的温度差分别为1t ?，2 t ?和 3 t ?，则三层的总温度差 3 21t t t t ?+?+?=?。稳定传热，各层的传热速率相等，下式的关系成立 =?=?=?=333222111λδλδλδt t t A Q = ++?+?+?3 3 2211 3 21λδλδλδt t t ∑?=++?导导导导R t R R R t 321 结论：多层平壁的导热的总推动力等于各层导热的推动力之和；多层平壁的导热的总热阻等于各层导热的热阻之和。该式还可变形为下式

蜂窝材料有效导热系数的通用计算法1997

蜂窝材料有效导热系数的通用计算法 ① 张寅平　邱国权 (中国科学技术大学　热科学和能源工程系,合肥230026) 文　摘:提出了蜂窝材料有效导热系数的通用计算法——结构单元体传热分析法,藉此可估算不同材料和结构的蜂窝的有效导热系数,作为蜂窝结构、热性能设计的基础,进而可估算出采用蜂窝材料的相应系统的性能改善效果。利用该方法,计算了一些蜂窝的有效导热系数。关键词:蜂窝材料,有效导热系数,计算,太阳能 0　引　言透明蜂窝在太阳能热利用、建筑节能和农业上有广阔的应用前景[123]。例如,在平板型及闷晒型热水器的吸热板和透明盖板采用透明蜂窝,不仅其热性能得到提高,且能在冬季使用。国际上自80年代中期开始重视透明隔热材料和技术的研究,现已成为一个专门的研究领域,自1986年至今已召开过7次专题国际会议。德国O kalux 公司、以色列A rel 公司生产出了透明蜂窝,但价格太贵,难以大规模使用。正如前国际太阳能学会主席Ho llands 教授指出:制备廉价、性能较好、可规模生产的蜂窝是该领域近若干年内需解决的关键问题[4]。图1　不同类别蜂窝示意图蜂窝的有效导热系数是其重要的性能参数之一,设计、研制新型蜂窝时必须予以考虑,但目前尚缺少对不同蜂窝都实用的有效导热系数的计算模型,本文对此进行了讨论,提出了一种简单实用的蜂窝材料有效导热系数的通用计算模型。 1　模型及计算方法现有蜂窝有以下几类[5]:(a )矩形通道蜂窝(垂直放);(b )矩形通道蜂窝(水平放);(c )圆形通道蜂窝(包括　第18卷　第4期 1997年10月太　阳　能　学　报A CTA EN ER G I A E SOLA R IS S I N I CA V o l 118, N o 14 O ct .,1997 ①本课题得到国家教委博士点基金和国家教委回国人员科研启动基金资助本文19962821收到

导热系数传热系数热阻值概念及热工计算方法简述实用版完整版

导热系数传热系数热阻值概念及热工计算方法简述实用版 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】

导热系数、传热系数、热阻值概念及热工计算方法导热系数λ[W/]：导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度(K,℃),在1小时内，通过1平方米面积传递的热量，单位为瓦/米度(W/mK,此处的K可用℃代替)。导热系数可通过保温材料的检测报告中获得或通过热阻计算。传热系数K [W/(㎡K)]：传热系数以往称总传热系数。国家现行标准规范统一定名为传热系数。传热系数K值，是指在稳定传热条件下，围护结构两侧空气温差为1度(K，℃)，1小时内通过1平方米面积传递的热量，单位是瓦/平方米度(W/㎡K，此处K可用℃代替)。传热系数可通过保温材料的检测报告中获得。热阻值Rw)：热阻指的是当有热量在物体上传输时，在物体两端温度差与热源的功率之间的比值。单位为开尔文每瓦特（K/W）或摄氏度每瓦特（℃/W）。传热阻：传热阻以往称总热阻，现统一定名为传热阻。传热阻R0是传热系数K的倒数，即R0=1/K，单位是平方米*度/瓦（㎡*K/W）围护结构的传热系数K值愈小，或传热阻R0值愈大，保温性能愈好。（节能）热工计算： 1、围护结构热阻的计算单层结构热阻： R=δ/λ 式中：δ—材料层厚度(m)；λ—材料导热系数[W/] 多层结构热阻： R=R1+R2+----Rn=δ1/λ1+δ2/λ2+----+δn/λn 式中: R1、R2、---Rn—各层材料热阻w) δ1、δ2、---δn—各层材料厚度(m) λ1、λ2、---λn—各层材料导热系数[W/] 2、围护结构的传热阻 R0=Ri+R+Re 式中: Ri —内表面换热阻w)(一般取 Re —外表面换热阻w)(一般取 R —围护结构热阻w) 3、围护结构传热系数计算 K=1/ R0 式中: R0—围护结构传热阻外墙受周边热桥影响条件下，其平均传热系数的计算 Km=(KpFp+Kb1Fb1+Kb2Fb2+ Kb3Fb3 )/( Fp + Fb1+Fb2+Fb3)

传热系数

6．3．2 蒸发过程的传热系数蒸发中的传热系数K是影响蒸发设计计算的重要因素之一。根据传热学知识知（6-6）上式忽略了管壁厚度的影响。式中蒸汽冷凝传热系数αo可按膜式冷凝的公式计算；管壁热阻RW往往可以忽略；污垢热阻Rs可按经验值估计，确定蒸发总传热系数K的关键是确定溶液在管内沸腾的传热膜系数ai。研究表明影响ai的因素较多，如溶液的性质、浓度、沸腾方式、蒸发器结构型式及操作条件等，具体计算可参阅有关文献[1,6]。一、总传热系数的经验值目前，虽然已有较多的管内沸腾传热研究，但因各种蒸发器内的流动情况难以准确预料，使用一般的经验公式有时并不可靠；加之管内污垢热阻会有较大变化，蒸发的总传热系数往往主要靠现场实测。表6-1给出了常用蒸发器的传热系数范围，可供参考。表6-1 常用蒸发器传热系数K的经验值蒸发器的型式总传热系数K, W / (m2K) 标准式（自然循环）600～3000 标准式（强制循环）1200～6000 悬筐式600～3000 升膜式1200～6000 降膜式1200～3500 二、提高总传热系数的方法管外蒸汽冷凝的传热膜系数αo通常较大，但加热室内不凝性气

体的不断积累将使管外传热膜系数αo减小，故须注意及时排除其中的不凝性气体以降低热阻。管内沸腾传热膜系数αi涉及到管内液体自下而上经过管子的两相流动。在管子底部，液体接受热量但尚未沸腾，液体与管壁之间传热属单相对流传热，传热系数较小；沿管子向上，液体逐渐沸腾汽泡渐多，起初的传热方式与大容积沸腾相近。由于密度差引起的自然对流会造成虹吸作用，管中心的汽泡快速带动液体在管壁四周形成液膜向上流动，流动液膜与管壁之间的传热膜系数逐渐增加并达最大值。但如果管子长度足够，沿管子再向上液膜会被蒸干，汽流夹带着雾滴一起流动，传热系数又趋下降。因此，为提高全管长内的平均传热系数，应尽可能扩大膜状流动的区域。管内壁液体一侧的污垢热阻Rs与溶液的性质、管内液体的运动状况有关。由于溶液中常含有少量的杂质盐类如CaSO4、CaCO3、Mg(OH)2等，溶液在加热表面汽化会使这些盐的局部浓度达到过饱和状态，从而在加热面上析出，形成污垢层。尤其是CaSO4等，其溶解度随温度升高而下降，更易在传热面上结垢，且质地较硬，难以清除；以CaCO3为主的垢层质地虽软利于清除，但导热系数较小；此外，垢层的多孔性也使其导热系数较低。所以即使厚度为1～2mm 的垢层也具有较大的热阻。为降低Rs，工程上可采取定期清理、提高循环速度、加阻垢剂，或添加少量晶种使易结晶的物料在溶液中而不是在加热面上析出等方法。
