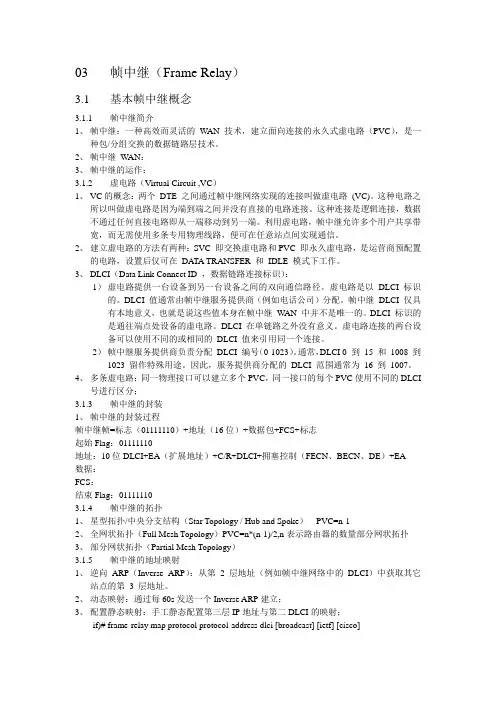

帧中继知识
【如何用路由器模拟帧中继交换机？】
物理连接：所有的DCE接口都接到模拟成帧中继交换的路由器上。因为在实际工程中clockrate是由局端，像电信这样的部门来确定的。
局端的终端服务器通过异步口连接到模拟成帧中继交换的路由器的console口。
配置实现：
首先在全局配置模式下打：
router(config)#frame-relay switching
//启动帧中继交换功能
然后进入接口配置模式
router(config-if)#en fr
//接口封装帧中继，命令全称：encapsulation frame-relay。这里没有打封装类型，就是缺省的cisco类型。另外还可以是ietf的。
router(config-if)#frame lmi-type ansi
//配置帧中继LMI封装类型。lmi（local management interface）本地管理接口，运用在路由器和帧中继交换机之间。是数据传输一种信令标准。它有三种封装方法：cisco，ansi，q933a，缺省封装类型，自然是cisco类型。但它是由Cisco，StrataCom，Nortel，DEC联合制定的。ansi（American National Standards Institute）美国国家标准学会，始建立于1918年，标准涉及电工、建筑、日用品、制图、材料试验等技术领域。q933a是国际电联（International Telecommunication Union）的标准。ITU-T （The ITU Telecommunication Standardization Sector ）ITU-T是国际电信联盟电信标准化部门，成立于1993年，它的前身是国际电报和电话咨询委员会（CCITT）。
router(config-if)#frame-relay intf-type dce
//配置帧中继接口类型，有dce，dte，还有nni选择。虽然在物理上，它已经是DCE接口，但是用于模拟帧中继环境，还需要再配置帧中继里的接口类型。
router(config-if)#clockrate 64000
//配置时钟，用于同步数据传输的速率。
router(config-if)#frame-relay route 102 int s0 201
//配置DLCI的路由，在这个配置中意思是从dlci为102的数据从s0口转发出去，并且从201 dlci到达目的地。这条pvc由dlci102和201来标识。
来，重温一遍：
frame-switching
en fr
frame lmi-type ansi
frame intf-type dce
clockrate 64000
frame-relay route 102 int s0 201
OK，搞定。
帧中继协议故障处理
帧中继（Frame-Relay）是在X.25技术基础之上发展起来的一种快速分组交换技术。帧中继网提供了用户设备（如路由器和主机等）之间进行数据通信的能力，帧中继在单一物理传输线路上能够提供多条虚电路，目前在帧中继中使用最多的方式是永久虚电路方式，即手工配置产生的虚电路方式。目前Quidway路由器只支持永久虚电路方式。用户进行故障诊断时，显示和调试的信息都是基于永久虚电路方式。
帧中继在数据链路层不提供差错恢复机制，也不需要响应，所有的差错检查将留给使用帧中继服务的网络层和传输层协议进行。帧中继作为链路层的基本协议，
技术已经比较成熟，其中出现的一些故障主要是基于传输介质和对于帧中继的配置。
帧中继中的一个问题是拥塞控制，因为标准中取消了流量控制，交换机和目标站点可能塞满了数据。拥塞不仅能够造成通信延迟，在非常严重的情况下，可以造成一个站点完全失败。帧中继协议并没有解决这些问题，而是提供了一个减少这种可能性的方法。每当永久虚电路上的交换机遇到拥塞时，它将通过开启FECN 位(前向显式拥塞指示位，设置为“1”)，警告它下游的交换机和目标站点。这一位告诉下游的设备拥塞已经开始了，他们可能会遇到一些帧被丢弃。同样也可以通过开启BECN位(后向显式拥塞指示位)，来警告上游的交换机和发送者链路上出现了拥塞，希望它们以更慢的速度发送帧。可以通过display fr pvc-info命令来查看FECN和BECN的设置情况。
3.2.1 帧中继配置的常见问题
1. 帧中继链路协议down
在帧中继链路上的连接失败，通过display interfaces命令输出显示接口和链路协议均down，或是接口up而链路协议down。
帧中继链路协议down可能原因：
(1) 电缆、端口等硬件问题
排错步骤：
l 使用display interface命令查看端口和链路协议是否up；
l 如果接口和链路协议均down，检查电缆，确定是DTE串口电缆并确定电缆安全连接；
l 如果线缆连接正确，尝试着将其连到另一接口。如果该接口工作正常，则说明第一个接口有问题，更换接口卡或路由器；
l 如果电缆在第二个接口上也不能工作，更换电缆。如果更换后仍不能正常工作，则可能是DCE的问题。
(2) LMI（本地管理接口）类型不匹配
排错步骤：
l 使用display interface或者display current-configuration来观察接口状态。
l 如果输出显示接口up但链路协议down，使用display interface命令查看是否在帧中继接口上配置了LMI类型。
l 确认路由器与本端帧中继交换机上的LMI类型相同，如果不同，使用fr lmi type { ansi | nonstardard | q933a }接口命令来配置该路由器的LMI类型值。
(3) 没有发送keepalives报文。
排错步骤：
l 使用display interface查看是否配置了发送keepalives报文。如果你看到一行“keepalives not set”，则说明keepalives报文没有配置。
l 使用keepalive seconds命令配置keepalives，该命令的缺省值为10秒。
(4) 封装类型不匹配
排错步骤：
l 当用华为Quidway设备与非Quidway设备互联时，必须在两端设备上使用IETF封装方式。使用display interface或者display current-configuration来检查Quidway设备的封装方式。
l 如果Quidway设备没有使用IETF封装，用link-protocal fr ietf 接口配置命令在Quidway设备的帧中继接口上配置IETF封装方式。
(5) DLCI没有激活或已被删除
排错步骤：
l 使用display fr pvc-info来观察接口PVC的状态。
l 如果输出显示PVC没有激活或已被删除，可能是到对端路由器的路径问题，检查对端路由器的路径。
(6) DLCI被指派给错误的子接口
排错步骤：
l 使用display fr pvc-info来检查分配的DLCIs，确信DLCIs分配正确。
l 如果DLCIs分配无误，依次使用shut down和undo shut down命令重置主接口。
3.2.2 其他相关问题
1. 通过帧中继连接，ping对端路由器失败，ping不通帧中继连接的对端路由器可能的原因：
(1) 封装类型不匹配
参见上文。
(2) DLCI没有激活或已被删除
参见上文。
(3) DLCI被指派给错误的子接口
参见上文。
(4) 访问控制列表设置不当
排错步骤：
l 使用display acl命令查看路由器是否配置了访问控制列表。
l 如果存在控制列表，使用undo firewall packet-filter命令去掉列表并测试此时的连通性，看是否链路已通。
l 如果连接恢复，重新加上访问限制，但注意一次仅加上一条限制，再观察加上限制后的连通性。
l 如果发现某条acl语句所加的限制阻碍了连接，审查该语句有没有拒绝合法的流量，同时要显式地为允许通过的流量加上permit说明。
l 继续上述过程，直至所有的访问控制列表均恢复且连接正常。
(5) 缺少frame-relay map命令配置
排错步骤：
l 使用display fr map命令查看路由器是否为DLCI配置了地址映射。
l 如果DLCI缺少地址映射配置，依次键入reset fr inarp-info和display fr map命令查看是否存在对DLCI的地址映射。
l 如果没有对DLCI的映射，使用fr map为其添加静态的地址映射。
l 确认fr map命令中DLCIs和下一跳地址正确，定义的协议地址应与本地帧中继接口处于同一子网内。
(6) 在fr map命令中缺少broadcast关键字
排错步骤：
l 使用display current-configuration命令查看连接两端路由器的配置。检查fr map命令中broadcast关键字是否定义。
l 如果关键字没有定义，将其添加到所有的fr map配置中。
& 说明：
缺省情况下，broadcast关键字会自动被添加到通过反向地址解析学到的动态地址映射中。
2. 试图通过帧中继连接，ping通远程网络中的设备失败，ping不通帧中继连接的远程网络中的设备可能的原因：
(1) 水平分割问题
排错步骤：
l 在帧中继环境中，必须配置子接口来避免水平分割问题。
(2) 在工作站上没有设置缺省网关
排错步骤：
l 尝试从本地的设备（工作站或服务器）ping远端的设备（工作站或服务器）。如果第一次不成功，请多试几次。
l 如果所有的尝试均告失败，检查一下从本地的设备是否能够ping通本地路由器的帧中继接口。
l 如果不能ping通本地接口，检查本地设备的缺省网关设置。
l 如果本地没有设置缺省网关，就加上，本地设备的缺省网关应为本地路由器局域网口的地址。
3.2.3 帧中继故障处理的一般步骤
在网络上测定帧中继连通性的最常用方法是ping命令。从源端向目的端发送ping 命令成功的话，意味着所有物理层、数据链路层、网络层功能均正常运转。而当帧中继连通失败，我们首先要检查的是源地址到目的地址之间所有物理连接是否正常、所有接口和协议是否运行。
查看电缆、接口等硬件设施是否连接正确，一般物理层线路故障的排除可以通过检查硬件得到解决。如果物理层up后，帧中继仍然不能连通，可以参考上述方法检查是否是封装类型或者其它配置错误，检查本地设备和对端设备是否都封装了帧中继协议；如果两台设备直连，检查本地设备和对端设备是否配置成一端是帧中继DTE接口类型，另一端是帧中继DCE接口类型；还可以打开帧中继LMI
消息的监视开关，看状态请求报文与状态报文是否一一对应，如果不一一对应，说明物理层数据收发不正确，请检查物理层的问题。此时最常用的是display和debug命令，可以参考下节有关该方面的命令，以便查看统计信息和进行调试，进一步定位故障。
如果链路层协议处于up状态，但不能ping通对方。检查两端设备的链路层协议是否都处于up状态，检查两端设备是否都为对端配置（或产生）了正确的地址映射，检查路由表，是否有到达对端的路由。
3.2.4 帧中继debug命令在故障诊断中的使用建议
如果刚配置为帧中继，物理已经报UP，但协议迟迟没有报UP，怀疑LMI协议包收发不正常，可以打开LMI DEBUG信息。
如果是DTE，应该每10秒（缺省）打印发送的SE报文信息。如果没有打印，说明LMI协议没有运行，原因一般是物理层没有向帧中继（链路层）报物理UP。如果打印了SE报文信息，但没有打印收到S报文，并周期性的打印出DTE TIMEROUT信息，说明没有收到DCE回应的S报文，应该去查DCE侧是否运行正常。
如果是DCE，应该每10秒（缺省）打印接收的SE报文信息。如果没有打印，并周期性地打印出DCE TIMEROUT信息，说明物理层没有把报文送上来，可能是接收问题，也可能是DTE侧根本没有发送，一般应该查一下DTE是否运行正常。
如果要查看InARP报文和普通上层报文的收发情况，打开ARP和PACKET DEBUG 信息开关。
广域网故障处理12007-04-30 10:573.1 串行链路故障处理
串行链路上支持的链路层协议协议有PPP、HDLC、Frame Relay、X.25、SLIP 等，本章主要讲述PPP、HDLC和SLIP的常见故障和排除方法。
PPP协议是提供在点到点链路上传递、封装网络层数据包的一种数据链路层协议。PPP主要由两类协议组成：链路控制协议族(LCP)和网络层控制协议族(NCP)，链路控制协议主要用于建立，拆除和监控PPP数据链路，网络层控制协议族主要用于协商在该数据链路上所传输的数据包的格式与类型。同时，PPP还提供了用于网络安全方面的验证协议族(PAP和CHAP)。PPP支持的协议有LCP、PAP、CHAP、MP、CBCP、CCP、IPCP、IPXCP、BCP等。PPP由于能够提供验证，易扩充，支持同异步而获得较广泛的应用。
PPP在建立链路之前要进行一系列的协商过程。过程如下：PPP首先进行LCP 协商，协商内容包括：MRU(最大传输单元)、魔术字(magic number)、验证方式、异步字符映射等选项(详见RFC1661)。LCP协商成功后，进入Establish(链路建立)阶段。如配置了CHAP或PAP验证，便进入CHAP或PAP验证阶段，验证通过后才会进入网络阶段协商(NCP)，如IPCP、IPXCP、BCP的协商。任何阶段的协商失败都将导致链路的拆除。如果PPP发送的Echo Request 报文产生丢失，
则认为线路出现故障，在连续丢失最大允许丢失的个数之后，将链路复位，以免过多的无效数据传输。异步字符映射用于同异步转换，当PPP从异步端口接收到报文时，要将异步报文转换为同步报文；当向异步端口发送报文时，要将同步报文转换为异步报文。
MP是MultiLink PPP的缩写，是人们出于增加带宽的考虑，将多个PPP链路捆绑使用产生的。MP允许将报文分片，分片将在多个点对点链路上送到同一个目的地。MP方式下接口工作进程如下（以虚拟接口模板下的MP为例）：
首先和对端进行LCP协商，协商过程中，除了协商一般的LCP参数外，还验证对端接口是否也工作在MP方式下。如果对端不工作在MP方式下，则在LCP 协商成功后，直接进入下一步的验证或NCP协商步骤，不进行MP捆绑。
(1) 然后对PPP进行验证，得到对方的用户名。如果在LCP协商中得知对端也工作在MP方式下，则根据用户名找到为该用户指定的虚拟接口模板，并以该虚拟模板的各项NCP参数（如IP地址等）进行NCP协商，物理接口配置的NCP参数不起作用。NCP协商通过后，即可建立MP链路，用更大的带宽传输数据。
由于在PPP的一系列协商和验证过程中，任何一个阶段的协商或验证不通过，都会导致链路的拆除，所以可能引起PPP链路故障的因素也很多。
HDLC（High Data Link Control，高级数据链路控制），是一种面向比特的链路层协议。其最大特点是不需要规定数据必须的字符集，对任何一种比特流，均可以实现透明的传输。HDLC可以承载IP与IPX协议，有简单的链路维护功能。
SLIP（Serial Line Internet Protocol，串行链路因特网协议）定义了一种通过异步串行线路发送包的方法。SLIP不提供地址协商、错误检测、链路维护与修正及压缩算法，是一种最简单的链路层协议。
3.1.2 串行链路配置的常见问题
1. 物理链路的配置不当导致链路不能互通
由于物理接口的工作模式、时钟选择、波特率设置等不匹配导致物理链路不能UP或者不能互通报文。同异步串口上常用的配置有时钟选择clock-select、时钟反转transmit-clock、同异步模式选择physical-layer、波特率设置baudrate等命令，详见《VRP用户手册配置指导》接口配置部分。
在物理链路不通的时候，打开PPP的报文调试开关，通常可以看到只有发出的报文，而没有接收到的报文。如果用display interface命令查看接口报文统计信息，也可以发现接收到的报文数没有增长，或者有大量的接受错误（input errors）。
如下是同异步串口工作在异步模式而两端波特率不同时的调试信息和接口信息。从调试信息可以看到没有正确收到PPP的报文，从接口信息可以看到LCP处于
reqsent状态，协商未通过，接收报文的统计信息中有大量的input errors 和frame errors ，说明物理链路有故障（这里是由于收发时钟的频率不匹配造成的）。
2. PAP或CHAP验证配置不当导致验证不通过
验证方和被验证方的配置方式不匹配，用户名或口令匹配错误都会导致验证不过。由于CHAP验证的过程相对比较复杂，用户在使用CHAP验证的时候容易出现配置错误，以下是使用CHAP验证时口令错误时的调试信息。
Serial0
PPP I CHAP(c223) Pkt, Len 29
CHAP ChapChallenge, id 12, length 25
Host name(4): 3640
Serial0
PPP O CHAP(c223) Pkt, Len 29
CHAP ChapResponse, id 12, length 25
Host name(4): 2631
Serial0
PPP I CHAP(c223) Pkt, Len 33
CHAP ChapFailure, id 12, length 29
Message(25):Illegal User or password.
PPP authentication failed: our name is invalid.
PPP Serial0 IFNET Serial0 PPP-STATE change: Auth Failed opened ==> initial
Interface Serial0 LCP will be reset.
3. 不恰当的参数设置导致和有些设备互通的时候协商不通过
有些非标准设备的协商项处理可能与Quidway路由器不兼容，导致协商某些参数时不能通过协商，这种情况在实际应用中比较少见。若该协商项不是必须，也可以通过修改两端设备的相关参数设置来取消该协商项。
4. HDLC的keepalive设置不匹配
使用HDLC协议时，两端接口的keepalive的设置应相等，至少不能相差太多。如果一端配置了keepalive（缺省为10秒），而另外一端配置了No keepalive，则一端接口的链路层协议状态会变为DOWN，而另一端为UP。
3.1.3 其他相关问题
1. 物理链路故障导致PPP链路不能UP
由于传输线路故障造成链路不通、自环、误码率过高等问题，也会表现为PPP 链路故障。这样的问题可以通过PPP的调试信息和接口收发数据的统计信息初步定位问题原因，再检查传输线路，排除故障。这一类问题和前面提到的物理链路配置不当造成故障的现象类似，所以发现接口收发数据有问题时还是应当优先检查接口的物理配置。
如果传输线路发生自环，从调试信息中可以看到接口上收发的报文内容和长度都相同，魔术字也一样。PPP协商过程中，如果连续多次接收的报文和前面发送的报文都相同，则可以认定线路发生了自环。从接口收发报文的统计信息来看，收到的报文和发送的报文个数、字节数都相同，这也是接口发生自环的特征。有时实际的传输线路发生自环故障表现的现象比较特殊，例如既能收到自己发出的报文也可以收到对端发出的报文。
2. 和某些非标准设备使用PPP互通的时候协商不通过
PPP建链的过程要经过几个协商阶段，至少有LCP、和可能有IPCP、IPXCP、BCP、CBCP、CCP等协商过程，每一个协商过程有有多个协商项。如果对端设备的某个协商项的协商过程处理不妥，可能导致协商无法通过，链路不能建立。但这种情况比较少见，一般经过几次协商后，PPP会放弃对端不支持的协商项，而让链路成功建立。一般通过查看ppp调试信息可以看到是哪些项协商不过。
3. 使用异步口互通时对端设备不支持字符转义
在异步口封装PPP协议时，一般在LCP协商阶段会协商异步字符转义映射表（ACCMP）。要求对端按协商的结果对指定的字符转义后发送过来。例如本地协商到的ACCMAP是0X000A0000，表示要求对端对0X11和0X13进行转义。转义的操作一般由异步串口的硬件电路完成，硬件不支持时也可以使用软件完成。若对端不能按照PPP协商的结果完成字符转义，可能会导致本地收到的报文内容被改变，不能正常通讯。
SLIP协议中虽然没有协商过程，但也有固定的转义规则，若对端不支持SLIP转义，也会使本端收到错误的报文。
4. 没有接口路由导致PPP 链路不可用
这种情况下此时LCP已经是OPENED状态，但是Ping报文无法互通，可考虑路由的原因，可以查看是否有对端的路由。例如，有时在没有配置IP地址的时候PPP已经协商通过，配置IP地址后PPP不会自动重新协商，也不能添加到对端的直连路由，这是需要将端口shutdown/undo shutdown，使PPP重新协商，才能添加直连路由。
3.1.4 串行链路故障处理的一般步骤
从前面的概念所知，PPP作为数据链路层协议，需要由物理层提供数据收发服务，并为网络层提供数据报文的封装，网络层参数的协商等功能。因此利用PPP来解决设备问题时，也应该主要从这两方面入手。
1. 物理层问题分析
设备表现为广域网接口无法正常使用时，首先应该从物理层开始检查。使用display interface命令查看接口信息，例如执行命令display interface bri 0(BRI接口0）或display interface serial 1 (串口1)，根据显示信息中的“硬件设备的状态”和“LCP的状态”判断物理层是否正常。
如下是一个Quidway R2631路由器的例子：
[Router]display interface serial 0
Serial0 is up, line protocol is up
physical layer is synchronous
interface is DTE, clock is DTECLK1, cable type is V35
Maximum Transmission Unit is 1500
Internet address is 192.168.1.1 255.255.0.0
Encapsulation is PPP
LCP opened, IPCP opened, IPXCP initial, CCP initial, BRIDGECP initial
1 minutes input rate 2102.86 bytes/sec, 1.75 packets/sec
1 minutes output rate 5549.86 bytes/sec, 3.90 packets/sec
Input queue :(size/max/drops)
0/50/0
Queueing strategy: FIFO
Output queue: (size/max/drops) 47/75/5702
3943 packets input, 212485 bytes, 0 no buffers
4101 packets output, 465119 bytes, 0 no buffers
0 input errors, 0 CRC, 0 frame errors
0 overrunners, 0 aborted sequences, 0 input no buffers
DCD=UP DTR=UP DSR=UP RTS=UP CTS=UP
Serial0 is up,表明物理层状态UP，,此外Serial0可能为down, administratively down,standby，其中down说明物理层工作异常，应检查物理层配置及设备问题。administratively down，说明物理层被人为关闭。此时可以执行no shutdown命令手工打开此端口。standby是在使用接口备份功能，备份口的一种状态，也表示接口物理层不可用。
LCP状态也表明了物理层是否向链路层上报lowerup消息，从PPP状态转移图可知。
物理层未发送lowerup，PPP未发送open消息，LCP应处于initial状态；如物理层发送了lowerup，PPP已发送open消息，发出CONFREQ报文LCP应处于req-send状态；如物理层发送了lowerup，PPP已发送open消息，发出CONFREQ 报文和CONFACK报文，LCP应处于ACKSENT状态，如物理层发送了lowerup，PPP未发送open消息，LCP应处于starting状态。如物理层未通，应先查找物理层未通的原因。
2. LCP问题的分析
执行如上命令display interface bri 0(BRI接口0）或display interface serial 1 (串口1)，如显示LCP协议未进入OPENED状态，可考虑为LCP的问题。此方面的问题一般较少出现，如出现应该打开debug ppp packet或debug ppp negotiation，首先检查物理接口的报文收发是否正常，如果确认接口的报文收发正常，并且有大量的CONFNAK、CONFREJ报文出现，或者出现TERMACK、CODEREJ、PROTREJ只类的报文，可以说明是协商的问题，再根据报文协商项内容分析无法协商成功的原因。
3. 验证问题的分析
使用display interface命令查看接口信息，如显示LCP协议进入OPENED状态，而IPCP依然为Initial状态，或者LCP变为OPENED状态后又很快重新开始协商，可考虑为验证的问题，由于此状态为临时状态，不易观察，也可通过debug ppp packet 或debug ppp negotiation 来观察。如果成功协商了验证，PPP会打印出PAP或CHAP验证的报文，如果验证失败，会打印出“PPP authentication failed”信息，可以根据报文的具体内容分析验证失败的原因。有时配置了验证，但是LCP协商过程中该协商项被拒掉，LCP进入OPENED状态会立即重新协商，此时若通过debug ppp event观察，可以看到对端未通过验证的提示信息，例如“The opposite terminal haven't pass the chap authentication!”。
4. IPCP问题的分析
使用display interface命令查看接口信息，如显示LCP协议进入OPENED状态，而IPCP处于REQ_SEND或ACK_RCVD，并观察PPP报文有大量的IPCP报文收发，可说明路由器IPCP协商有问题。若IPCP处于STOPPED状态，也可能是收到IPCP的TERMREQ或CODEREJ导致状态迁移。阅读IPCP报文，可分析出问题原因。由于IPCP必须协商的参数为IP地址，其他为可选择参数，一般来说是IP地址配置有问题，无法进行IPCP协商。此时应给两端接口配置IP地址，此外如果是访问Internet网，可不配置IP地址，但应该配置IP address ppp-negotiate。
5. 其他问题
如LCP、IPCP均已经进入OPENED状态，但是Ping报文无法互通，可考虑路由的原因，可采用直接ping此接口对端的IP地址，如能够互通，证明PPP对IP 报文的封装情况正常。如依然有问题，但LCP和IPCP始终处于OPENED状态，可考虑是否链路误码率较高，此情况比较少见。
有时在路由器上配置了aaa-enable之后，LCP和IPCP均已经进入OPENED状态，但很快又重新开始LCP协商，因为配置了aaa-enable之后，缺省要进行计费，如果没有设置计费服务器，AAA会将PPP链路挂断。如果要使用AAA，又不需要计费，可以配置aaa accounting-schem optional，允许不计费使用。
以上只是一些常见问题的分析，但实际应用中问题复杂得多，但如果能够阅读PPP报文，了解PPP协商所处于的阶段，和PPP报文的协商过程，问题一般可得到满意的解决。
