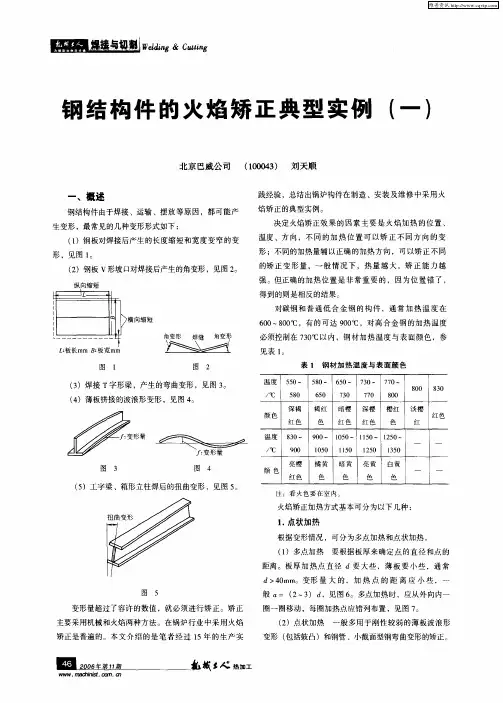

钢结构件的火焰矫正典型实例

一、框架钢结构变形的矫正

1. 简单框架钢结构变形的矫正

简单框架结构是由很少型钢焊接而成的，在焊接点易引起型钢的角变形。图1 是四个25 # 槽钢焊接而成的简单框架结构，焊后两端伸出部分向内水平( x - x)角度变形，槽钢窄面B 的变形。对角度变形( 通常称为死弯) 的矫正，应在拐点处集中加热，并利用硬性物质支撑( 防止受热后的反方向膨胀) ，加热区要红透。本例为半圆点矫正。如变形量较大，可采用三角形法。

第 1 页共39 页

第 2 页共39 页

图2 是图1 的槽钢产生的垂直( y - y) 角度变形( 槽钢的立面H 的变形) ，同上原则，采用在拐点集中加热的方法。由于是立面弯曲，刚性大，一般用三角形法矫正，先矫正①②两处，再矫正③处。

第 3 页共39 页

第 4 页共39 页

2. 楼梯结构变形的矫正

楼梯结构与简单框架结构相似，但因结点较多，每点应采用小的焊接规范，中部比较近似弯曲变形，两头有角度变形。图3 是楼梯上下( y - y) 方向的变形。图3a 是平直的楼梯。图3b 是一边槽钢的弯曲变形;图3c 是两边槽钢同步的弯曲变形; 图3d 是两边槽钢不同步的弯曲变形。上述三种变形，都采用大面上圆点加热，小面上( 翼缘) 带状加热的矫正方法。每加热一处可使弯曲量f下降6 ～7mm，因此一般按此确定加热点的位置和数量，且先从变形量大的位置开始加热。

第 5 页共39 页

第 6 页共39 页

钢结构件的火焰矫正典型实例（3）

5. 不对称护板变形的矫正

图7 是不同规格槽钢组成的对称框架，又焊有δ=3mm 和

δ=10mm 的钢板。焊接后左右( x - x) 变形较小，主要是上下( y - y) 变形。由于一边是10 # 槽钢，一边是16 # 槽钢，且呈同向变形，但16 # 槽钢刚性大，所以对16 # 槽钢采用三角形加宽带形的加热规范( 图7K - K) ; 对10 # 槽钢采用圆点加宽带形的加热规范( 图7P- P) 。

第7 页共39 页

第8 页共39 页

第9 页共39 页

6. 扭曲变形的矫正

在型钢的变形矫正一节，已经说明了型钢扭曲矫正。型钢变形，我们可以理解为线的变形，线性扭曲变形主要形式是螺旋扭曲。对于护板结构，我们把它理解为一个平面( 或是一个相对厚度较小的体) ，它的变形也就是平面变形。对于较复杂形态的平面变形，可列为扭曲变形的范围。

因为扭曲变形的复杂性，矫正的难度就很大。因此，只有很熟练地掌握简单变形矫正的技术，才能进行扭曲变形的矫正。也就是说，扭曲变形的矫正，是高一级的矫正技术。扭曲变形的矫正应该遵循以下几个原则：

( 1) 分析各部位的变形性质。把总体变形分解为几处局部变形，以确定是弯曲变形( 慢弯) 或角度变形( 死弯) 等。

第10 页共39 页

( 2) 确定矫正顺序。当有几处变形时，应先矫正大的变形，后矫正变形小的; 先矫正弯曲变形，后矫正角度变形; 先矫正旁弯，后矫正面弯。

( 3) 确定矫正范围。如规范把握不准时，一般应选用较小的规范，切勿过量，否则会导致工件的报废。

( 4) 确定加热点的顺序。先加热圆点，再加热线带。扭曲是高一级矫正，所以实例主要只作定性说明。

第11 页共39 页

第12 页共39 页

第13 页共39 页

图8 是护板两侧纵向槽钢焊后出现不同步的弯曲变形。A- A 槽钢变形大于B - B ( f 1 > f 2) ，故先矫正A- A，后矫正B- B。A- A ：在槽钢立面看，翼缘( 小面) 上凸的边缘，一般选3 ～4 个圆点，顺序加热到900 ℃，待圆点冷却到变黑时，检测矫正量，然后再选对应圆点的位置，在翼缘( 小面) 上进行900 ℃的带状加热。如一个弯曲段很长，可分几个小段按上述方式进行矫正。但应注意，对应于圆点的带状加热区的数量，要根据已经矫正的程度来确定，即先圆点加热几处，如已完全矫直，就不要再按圆点数量再加热( 即带状加热区的数量，可少于圆点加热区的数量) 。整个弯曲段，重复采用先圆点后线状的方式进行矫正。B- B 与A- A 矫正原则和方法相同，只是因变形量小，确定圆点应小一些( b2 < b1) 或加热点少一些。图9 是护板较长、较窄，且两面都有δ= 6mm 的钢板，由于焊缝长，所以变形量也大，形成对角的波浪弯曲。由于为双面钢板，所以焊接后刚性很大，如果仅矫正两

第14 页共39 页

边的槽钢，是不能彻底矫正的。矫正的原则与方法同上，但必须在钢板的波浪弯曲的上凸起线上增加线性加热。

钢结构件的火焰矫正典型实例（4）

第二讲柱类工件变形的矫正( 上)

1. 刺梁变形的矫正

刺梁是以双拼槽钢为主体的构件( 见图10)。由于一侧密集焊接δ= 10mm 钢板，所以必然会产生严重变形。矫正先采用线带在拱面加热，矫正后如不完全平直，再用圆点加热的方法做补充矫正。

第15 页共39 页

第16 页共39 页

对箱形为主体的刺梁( 见图11) 采用两边三角形与拱面线带加

热区相结合的方法矫正，加热顺序由三角形尖部开始，先三角形后线带，在槽钢和重合部位要延长加热时间，使加热区红透。

第17 页共39 页

第18 页共39 页

2. 偏刺梁变形的矫正

偏刺梁为上下和左右不对称结构( 见图12) ，焊接时必然产生两个方向变形。

第19 页共39 页

第20 页共39 页

浅谈钢结构焊接变形的火焰矫正方法

浅谈钢结构焊接变形的火焰矫正方法及焊接过程的规范问题锅炉车间刘宝成摘要：根据这些年的工作经验，结合相关焊接资料，文中阐述了钢制产品焊接变形的主要种类，以及本人对焊接变形的火焰矫正施工方法的粗浅看法以及在焊接方法中需要注意的规范问题。关键词：火焰矫正焊接变形 0引言生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正，目前，钢制产品在生产建设工程和日常生活中得到了广泛的应用。而钢结构厂房的生产工艺的诞生，为现代建设工程增添了一道亮丽的风景线。然而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。这些构件在制作过程中都存在着焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。焊接钢结构产生的变形超过技术设计允许变形范围，就应设法进行矫正，使其达到符合产品质量的要求。实践证明，多数变形的构件是可以矫正的。矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。但火焰矫正是一门较难操作的工作，方法掌握不当，、温度控制不当还会造成构件新的更大变形。因此，火焰矫正需要有丰富的实践工作经验。本文对钢结构焊接变形的种类、矫正方法作了一个粗浅的分析。 1 钢结构焊接变形的种类和火焰矫正方法火焰矫正法是利用火焰加热时产生的局部压缩塑性变形，使较长的金属在冷却后缩短来消除变形。此方法操作简单, 机动灵活, 适用面广。在使用时应注意控制火焰温度和加热位置。对低碳钢和普通低合金钢常采600～800℃的加热温度。由于需要再次加热, 对合金钢等慎用。以下为火焰矫正时的加热温度（材质为低碳钢）

注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。16Mn在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。钢结构焊接变形的种类与火焰矫正钢结构的主要构件是焊接H型钢柱、梁、撑。焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；(2)点状加热法；（3）三角形加热法。下面简单介绍解决不同部位变形的校正施工方法。 1.1翼缘板的角变形矫正H型钢柱、梁、撑角变形。在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。线状加热时要注意：（1）不应在同一位置反复加热；（2）加热过程中不要进行浇水。这两点是火焰矫正一般原则。 1.2柱、梁、撑的上拱与下挠及弯曲。 1)、在翼缘板上，对着纵长焊缝，由中间向两端作线状加热，即可矫正弯曲变形。为避免产生弯曲和扭曲变形，两条加热带要同步进行。可采取低温矫正或中温矫正法。这种方法有利于减少焊接内应力，但这种方法在纵向收缩的同时有较大的横向收缩，较难掌握。 2)、翼缘板上作线状加热，在腹板上作三角形加热。用这种方法矫正柱、梁、撑的弯曲变形，效果显著，横向线状加热宽度一般取20—90mm，板厚小时，加热宽度要窄一些，加热过程应由宽度中间向两边扩展。线状加热最好由两人同时操作进行，再分别加热三角形三角形的宽度不应超过板厚的2倍，三角形的底与对应的翼板上线状加热宽度相等。加热三角形从顶部开始，然后从中心向两侧扩展，一层层加热直到三角形的底为止。加热腹板时温度不能太高，否则造成凹陷变形，很难修复。注：以上三角形加热方法同样适用于构件的旁弯矫正。加热时应用中温矫正，浇水要少。柱、梁、撑腹板的波浪变形矫正波浪变形首先要找出凸起的波峰，用圆点加热法配合手锤矫正。加热圆点的直径一般为50～90mm，当钢板厚度或

火焰矫正的规范改

管子校正———工艺及技术要求一、撑直由于管子在堆放、吊运、焊接产生的弯曲变形，需进行撑直，一般采用冷撑：用液压撑直机——撑单支管（蛇形管≤φ42也可用手工撑直耙撑直），对管径Dw≤108mm的管子撑直后的直线度以每M 长度内应≤2.5mm;全长L内应≤5mm。并要注意在撑直是不能压伤管子。撑直工序安排如下： 1.原材料有弯曲的——必在下料前先撑直后下料； 2.弯管的直段部位有弯曲的——必在对样（或装配）前撑直； 3.单支出厂管上焊有其他零件而弯曲的——必在泵水前撑直； 4.不装、焊的直管上有弯曲的——必在油漆之前撑直。 5.管子的对接焊头处折弯超差的——必在通球前撑直（撑直—通球 —探伤）。二、对样及校正：管子的的外形与样台上的放样线间的偏移规定如下（对样检查）：1. 蛇形管：单根蛇形管的管端偏移Δb，当管端的直段长度L端≤400mm时，Δb≤2mm；当L端﹥400mm时，Δb≯0.005L端;管端直段长度L端+4mm 、-2mm。多根套排蛇形管，必在单根蛇形管对样及校正合格后，才能套排;套排中各管间的间隙≮1mm。 2. 需与锅筒或集箱连接的管子，管端偏移Δb≤3mm；管端直段长度L端+3mm、-3mm；管子的中间管段偏移Δc≤5mm。平面弯管的管径≤

φ89的平面度（不平度）Δa≤6mm;特别是要保证接口位置便于安装。当管子的外形与放样的偏移超过上述规定时，除图纸注明不能用火校以外，对≥101.6m的厚壁管一般采用火焰加热和人工匀速搬动——长缩短伸的方法使其合格。对铬钼钢管进行火焰校正时，加热温度不得超过回火温度，且须有检查员的监控。对常用管材的校正温度应严格控制在如下范围内：碳钢管——≤950；15CrMoG——≤740℃；T91——≤750℃（SA-213T91管子热校后应立即用保温材料覆盖保护冷却至尊=室温，并在24小时内完成回火热处理，同时此材料在热处理后禁止校正）；12Cr2MoWVTiBG(钢102)——≤760℃；12Cr1MoVG——≤770℃；1Cr18Ni9Ti、TP304H、TP347H——≤850-930℃. 烘烤部位——弯头的起、止线（俗称尺线）或左、或右约20mm的范围内在尽量短时间加热至许可温度；对受拉伸一侧的温度略高；受压缩一侧温度略低；否则容易鼓包或者起邹。钢材表面颜色及其相应的温度加热火焰氧与丙烷燃烧比氧与丙烷燃烧比是指混合气体内氧气体积与丙烷体积的比值a，根据a的大小，把氧丙烷焰分成三种：a=1～1.2称中性焰，a＞1.2

钢结构火焰校正方法

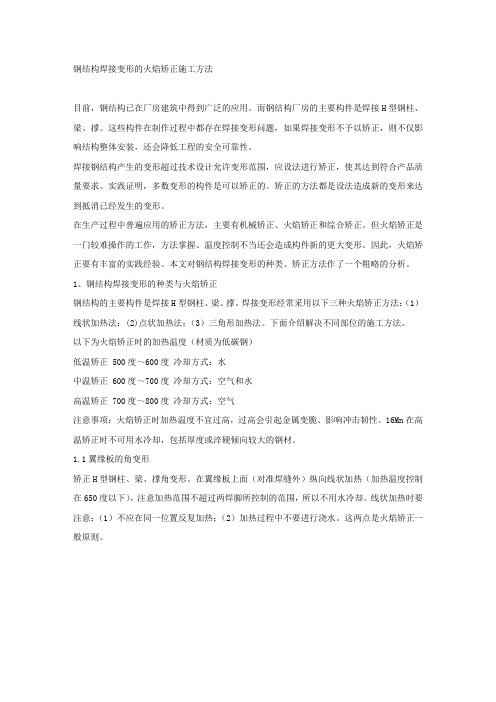

钢结构焊接变形的火焰校正方法目前，钢结构已在厂房建筑中得到广泛的应用。而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其达到符合产品质量要求。实践证明，多数变形的构件是可以矫正的。矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。因此，火焰矫正要有丰富的实践经验。本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。 1 钢结构焊接变形的种类与火焰矫正钢结构的主要构件是焊接H型钢柱、梁、撑。焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；(2)点状加热法；（3）三角形加热法。下面介绍解决不同部位的施工方法。以下为火焰矫正时的加热温度（材质为低碳钢）低温矫正 500度～600度冷却方式：水中温矫正 600度～700度冷却方式：空气和水高温矫正 700度～800度冷却方式：空气注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。16Mn在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。 1.1翼缘板的角变形矫正H型钢柱、梁、撑角变形。在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。线状加热时要注意：（1）不应在同一位置反复加热；（2）加热过程中不要进行浇水。这两点是火焰矫正一般原则。 1.2柱、梁、撑的上拱与下挠及弯曲一、在翼缘板上，对着纵长焊缝，由中间向两端作线状加热，即可矫正弯曲变形。为避免产生弯曲和扭曲变形，两条加热带要同步进行。可采取低温矫正或

钢结构焊接变形的火焰矫正施工方法

钢结构焊接变形的火焰矫正施工方法根据多年经验，结合国内同行相关资料，阐述钢结构变形的主要种类，介绍焊接变形的火焰矫正施工方法。关键词：火焰矫正焊接变形施工方法目前，钢结构已在厂房建筑中得到广泛的应用。而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其达到符合产品质量要求。实践证明，多数变形的构件是可以矫正的。矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。因此，火焰矫正要有丰富的实践经验。本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。 1钢结构焊接变形的种类与火焰矫正钢结构的主要构件是焊接H型钢柱、梁、撑。焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；（2）点状加热法；（3）三角形加热法。下面介绍解决不同部位的施工方法。以下为火焰矫正时的加热温度（材质为低碳钢）低温矫正500度?600度冷却方式：水中温矫正600度?700度冷却方式：空气和水高温矫正700度?800度冷却方式：空气注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。16Mn 在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。 1.1翼缘板的角变形矫正H型钢柱、梁、撑角变形。在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。线状加热时要注意：（1）不应在同一位置反复加热；（2）加热过程中不要进行浇水。这两点是火焰矫正一般原则。 1.2柱、梁、撑的上拱与下挠及弯曲一、在翼缘板上，对着纵长焊缝，由中间向两端作线状加热，即可矫正弯曲变形。为避免产生弯曲和扭曲变形，两条加热带要同步进行。可采取低温矫正或中温矫正法。这种方法

火焰校正方法

浅谈火焰校正摘要由于材料、设备、运输等因素的影响，会引起原材料的变形，而在制造过程中有切割变形、焊接变形、运输变形及吊装变形；对于这些变形，通过实践与初步的理论分析，对校正的工序进行了探讨，并对校正的温度、加热时间、加热范围进行了研究，对校正的位置作了一般性讨论。关键词火焰校正位置时间温度加热工序在钢结构制造过程中，由于材料、设备、运输等因素的影响，会引起原材料的变形。在制造过程中有切割变形、焊接变形、运输变形及吊装变形等。在这些变形中，像原材料的变形可采用平板机或卷板机来消除变形，而像翼板小于60毫米的“H、T”等规则物体的焊接变形则可以通过翼缘校直机校正龟背，其它变形和大尺寸的工件的就无法通过校直机来校正，尤其是焊接后的复杂外形就更加无法采用校直机校正，而是一般采用火焰校正的方法。引起这些变形的原因是由于构件或原材料受到外力或者内力的作用，会引起拉伸,压缩,弯曲,扭曲或复合变形。各种变形的产生原因分析如下：原材料的变形: 生产时轧辊的变曲或间隙和速度分布不一致时会在宽度方向产生机械应力引起变形；存放不当引起的变形，存放的多、堆放的时间长因自重而引起朔性变形,运输吊装不正确会引起物体变形或将物体吊坏等。切割变形：因氧气乙炔火焰高温时切边的金属的冷热收缩不一致，使切口在切割加热边向外弯曲，冷却后内应力使加热边向内弯曲. 组装变形：组装时许多板料由于多方面的原因需要用外力强行组合,使得组装件在焊接前就因残余应力而产生了变形。焊接变形：焊接产生的不均匀温度场使构件因焊接的热变形无法自由伸缩机遇产生的温度应力造成的变形。加热温度达到一定程度就会影响组织的形变而造成

中国石油大学(北京)2018年钢结构在线作业第三阶段答案

第三阶段在线作业单选题 (共20道题) 收起 1.（ 2.5分）按近似概率极限状态设计法设计的各种结构是( )。 ?A、绝对可靠的 ?B、绝对不可靠 ?C、存在一定风险的 ?D、具有相同可靠性指标的我的答案：C 此题得分：2.5分 2.（2.5分）防止钢材发生分层撕裂的性能指标为( )。 ?A、屈服点 ?B、伸长率 ?C、Z向收缩率 ?D、冷弯180° 我的答案：C 此题得分：2.5分 3.（2.5分）在下列各化学元素中，( )的存在可提高钢材的强度和抗锈蚀能力，但却会严重地降低钢材的塑性、韧性和可焊性，特别是在温度较低时促使钢材变脆(冷脆)。 ?A、硅 ?B、铝 ?C、硫 ?D、磷我的答案：D 此题得分：2.5分 4.（2.5分）下列各项，( )不属于结构的承载能力极限状态范畴。 ?A、静力强度计算 ?B、动力强度计算 ?C、稳定性计算 ?D、梁的挠度计算我的答案：D 此题得分：2.5分 5.（2.5分）普通轴心受压构件的承载力经常决定于( )。 ?A、扭转屈曲 ?B、强度 ?C、弯曲屈曲 ?D、弯扭屈曲我的答案：C 此题得分：2.5分 6.（2.5分）大跨度结构常采用钢结构的主要原因是钢结构( )。 ?A、密封性好 ?B、自重轻 ?C、制造工厂化 ?D、便于拆装我的答案：B 此题得分：2.5分 7.（2.5分）产生纵向焊接残余应力的主要原因之一是( )。

?A、冷却速度太快 ?B、施焊时焊件上出现冷塑和热塑区 ?C、焊缝刚度大 ?D、焊件各纤维能够自由变形我的答案：B 此题得分：2.5分 8.（2.5分）结构钢材最易发生脆性破坏的应力状态为( )。 ?A、三向同号等值拉应力作用 ?B、两向异号等值正应力作用 ?C、单向拉应力作用 ?D、三向等值剪应力作用我的答案：A 此题得分：2.5分 9.（2.5分）钢材塑性破坏的特点是( )。 ?A、变形小 ?B、破坏经历时间非常短 ?C、无变形 ?D、变形大我的答案：D 此题得分：2.5分 10.（2.5分）进行疲劳验算时，计算部分的设计应力幅应按( )计算。 ?A、荷载标准值 ?B、荷载设计值 ?C、考虑动力系数的荷载标准值 ?D、考虑动力系数的荷载设计值我的答案：A 此题得分：2.5分 11.（2.5分）沸腾钢与镇静钢冶炼浇注方法主要不同之处是( )。 ?A、冶炼温度不同 ?B、冶炼时间不同 ?C、沸腾钢不加脱氧剂 ?D、两者都加脱氧剂，但镇静钢再加强脱氧剂我的答案：D 此题得分：2.5分 12.（2.5分）计算理想轴心压杆的临界应力时，因( )，故采用切线模量理论。 ?A、杆件的应力太大 ?B、杆件的刚度太小 ?C、钢材进入弹塑性阶段 ?D、杆件长细比太大我的答案：C 此题得分：2.5分 13.（2.5分）确定轴心受压实腹柱腹板和翼缘宽厚比限值的原则是( )。 ?A、等厚度原则 ?B、等强度原则 ?C、等稳定原则 ?D、等刚度原则我的答案：C 此题得分：2.5分 14.（2.5分）发生弯扭屈曲的理想轴心受压构件截面形式为( )。

钢结构简答题

钢结构思考题及解答 1.3 钢结构主要有哪些结构形式？钢结构的基本构件有哪几种类型？答：⑴钢结构的主要形式有钢框架结构、钢桁架及钢网架结构、悬索结构、预应力钢结构。 ⑵根据受力特点构件可分为轴心受力构件、受弯构件、拉弯及压弯构件三大类。钢结构还可与混凝土组合在一起形成组合构件，如钢-混凝土组合梁、钢管混凝土、型钢混凝土构件等。 1.4 钢结构主要破坏形式有哪些？有何特征？答：⑴钢结构破坏的主要形式包括强度破坏、失稳破坏、脆性断裂破坏。 ⑵强度破坏特征：内力达到极限承载力，有明显的变形；失稳破坏特征：具有突然性，可分为整体失稳破坏与局部失稳破坏；脆性断裂破坏特征：在低于强度极限的荷载作用下突然断裂破坏，无明显征兆。 1.6 钢结构设计的基本方法是什么？答：基本方法：概率极限状态设计法、允许应力法。 2.1 钢材有哪两种主要破坏形式？各有何特征？答：⑴塑性破坏与脆性破坏。 ⑵特征：塑性破坏断口呈纤维状，色泽发暗，有较大的塑性变形和颈缩现象，破坏前有明显预兆，且变形持续时间长；脆性破坏塑性变形很小甚至没有，没有明显预兆，破坏从应力集中处开始，断口平齐并呈有光泽的晶粒状。 2.2 钢材主要力学性能指标有哪些？怎样得到？答：①比例极限 f：对应应变约为0.1%的应力； p ②屈服点（屈服强度） f：对应应变约为0.15%的应力，即下屈服极限； y f：应力最大值； ③抗拉强度 u f：高强度钢材没有明显的屈服点和 ④条件屈服点（名义屈服强度） 0.2 屈服强度，定义为试件卸载后残余应变为0.2%对应的应力。 2.3 影响钢材性能的主要化学成分有哪些？碳、硫、磷对钢材性能有何影响？答：⑴铁、碳、锰、硅、钒、铌、钛、铝、铬、镍、硫、磷、氧、氮。 ⑵碳的含量提高，钢材强度提高，但同时钢材的塑性、韧性、冷弯性能、可焊性及抗锈蚀能力下降；硫使钢材热脆，降低钢材冲击韧性，影响

钢结构焊接变形火焰矫正方法修订稿

钢结构焊接变形火焰矫正方法 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-

钢结构焊接变形的火焰矫正施工方法 , , , , 摘要：根据多年经验，结合国内同行相关资料，阐述钢结构变形的主要种类，介绍焊接变形的火焰矫正施工方法。关键词：火焰矫正焊接变形施工方法目前，钢结构已在厂房建筑中得到广泛的应用。而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其达到符合产品质量要求。实践证明，多数变形的构件是可以矫正的。矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。因此，火焰矫正要有丰富的实践经验。本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。 1钢结构焊接变形的种类与火焰矫正钢结构的主要构件是焊接H型钢柱、梁、撑。焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；(2)点状加热法；（3）三角形加热法。下面介绍解决不同部位的施工方法。以下为火焰矫正时的加热温度（材质为低碳钢）低温矫正500度～600度冷却方式：水中温矫正600度～700度冷却方式：空气和水高温矫正700度～800度冷却方式：空气注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。16Mn在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。翼缘板的角变形矫正H型钢柱、梁、撑角变形。在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。线状加热时要注意：（1）不应在同一位置反复加热；（2）加热过程中不要进行浇水。这两点是火焰矫正一般原则。柱、梁、撑的上拱与下挠及弯曲一、在翼缘板上，对着纵长焊缝，由中间向两端作线状加热，即可矫正弯曲变形。为避免产生弯曲和扭曲变形，两条加热带要同步进行。可采取低温矫

钢结构焊接变形的火焰矫正方法

钢结构焊接变形的火焰矫正方法内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）

钢结构焊接变形的火焰矫正方法摘要火焰矫正是钢结构制作过程中解决焊接变形常用的一种方法，本文重点介绍了钢结构焊接变形火焰矫正方法的施工工艺。关键词钢结构焊接变形矫正 1 前言在XXX三期炼钢板坯,轨梁精整等厂房钢结构制作项目中,大部分是由宽翼缘焊接H型钢组成梁、柱等构件。这些构件在加工过程中存在焊接变形问题。这些焊接变形如果不矫正，对结构的整体安装和工程的安全可靠性都存在很大的影响。为此我主要采用了火焰矫正方法，使这些梁柱的焊接变形得到了很好矫正。 2 气体火焰矫正原理金属具有热胀冷缩的特性，机械性能也随温度而变化。低碳钢（以Q235钢为温度的关系如图1虚线所示，一般可简化为实线所示，即当例）的屈服极限σ s 温度在500οC以下，屈服极限基本无变化；温度高于600οC时，屈服极限接近于零。温度在500—600οC之间时呈线性变化。当金属结构局部加热时，加热区的金属热膨胀受到周围冷金属的阻止，不能自由变形，某些部位的金属被塑性压缩。冷却后，残留的局部收缩使结构获得所需要的变形。线状加热法线状加热法的原理如图2所示，钢板表面被加热后，离加热点最近的表面温度上升最快，膨胀也最快，周围所受热影响较小，膨胀也很小，加热停止后，温度向周围扩散，被加热部分开始冷却，形状也渐次恢复，但又因钢板表面与空气接触，热散较快，因而使表面被加热部分还未恢复原状就已固定下来。

随着冷却过程的持续（图2），在中性轴上侧的高温开始收缩，其收缩力使板向上弯曲，弯曲终止后，钢板两端各缩短a/2，中间却凸起a，这样总体积不变，重量也不变。火焰沿钢板直线方向移动，同时为使加热线增宽也可作横向摆动，形成长条形加热。点状加热法对薄板进行加热时，因板较薄，表面热量很快传递到内侧，高温部分贯通至整个板的横剖面。冷却时，上下表面冷却相同，中性轴上下侧的冷却收缩力也相同，所以加热时上下表面膨胀部分留下来，从而造成板整体缩短，但并没有弯曲。如图3所示。缩短加工时加热点位置相对固定。这种方法一般用于矫正薄板波浪变形。加热温度和冷却介质火焰矫正所用氧—乙炔混合比应为1：—1：之间的中性焰或氧化焰比较合适。按火焰矫正的加热温度可分为低温矫正、中温矫正和高温矫正三种，相应的加热温度和冷却介质见表1所示。 2.3.1低温矫正低碳钢根据图1中加热到500—600οC时，低碳钢的屈服极限已大幅度下降，加热到这个温度范围，可以起到火焰矫正的目的，且金相组织和机械性能不变。由于喷水、冷却速度快，火焰矫正效率高。这种方法我们在实际生产中采用较少。 2.3.2中温矫正中温矫正时金属的加热温度在600—700οC，屈服极限σ 更接近零值。加热 s 温度仍在相变温度以下，金属组织没有相变，因此金属的机械性能也变化不大。中温矫正在我们实际生产中经常使用。 2.3.3高温矫正这一温度范围内虽然存在金属组织的相变，但由于Q235、Q235F和Q345等钢材在空气中冷却后，仍然可以得到退火组织，其机械性能变化也不大。但如果加热温度过高，会引起奥氏体晶粒长大，冷却中得不到细化，则会增加金属的脆性，降低冲击韧性。应注意，对Q345钢加热至相变温度的情况下不得使用水冷，否则将产生低碳马氏体，影响冲击韧性。

火焰矫正的规范

火焰矫正的规范公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]

1.火焰矫正的基本参数火焰矫正基本参数主要有：加热温度、氧气与丙烷火焰燃烧比、加热速度、冷却速度和火焰能率等。火焰加热温度火焰矫正根据材质、板厚和加热方法等不同情况，选择不同的加热温度。可分为低温加热、中温加热和高温加热。 1)低温加热加热温度为500～600℃。适宜加热板厚小于6mm的钢板。适宜含碳量大于%的碳素钢(Q235B)和低合金高强度钢(Q345B)火焰矫正。 2)中温加热加热温度为600～700℃，适宜加热板厚6～12mm的钢板。对于含碳量大于%的碳素钢（45#）和低合金高强度钢(Q345B)加热温度要控制准确，应采用测温笔或测温仪器测量，不得超过723℃。 3)高温加热加热温度为723～850℃，适于大厚板加热，板厚14～16mm加热温度750～800℃，大于20mm厚板加热温度为850℃。含碳量大于%钢（45#）和合金高强度钢（Q345B）不能采用高温加热矫正。火焰矫正加热温度的控制。对于低碳钢来说，由于加热温度范围较宽。可近似地凭观察钢材的加热颜色估计加热温度或采用在矫正部位用“测温笔”做好记号，待加热到测温的温度“记号”融化则停止加热。 1 氧与丙烷燃烧比是指混合气体内氧气体积与丙烷体积的比值a，根据a的大小，把氧丙烷焰分成三种：a=1～称中性焰，a＞称氧化焰：a＜1为碳化焰。（1）对于厚度在10mm以下的钢板，采用氧化焰。（2）若使钢材均匀收缩，一般可采用中性焰。中性焰适合矫正10～30mm 厚度的钢板。（3）对于厚度大于30mm以上的钢板，采用碳化焰缓慢加热，以便烤透钢板，避免钢材表面温度较高，而内部温度比较低的现象。火焰矫正的加热速度和冷却速度 1）火焰矫正加热速度火焰矫正加热速度与板厚关系

火焰矫正的规范

1.火焰矫正的基本参数火焰矫正基本参数主要有：加热温度、氧气与丙烷火焰燃烧比、加热速度、冷却速度和火焰能率等。 1.1火焰加热温度火焰矫正根据材质、板厚和加热方法等不同情况，选择不同的加热温度。可分为低温加热、中温加热和高温加热。 1)低温加热加热温度为500～600℃。适宜加热板厚小于6mm的钢板。适宜含碳量大于0.25%的碳素钢(Q235B)和低合金高强度钢(Q345B)火焰矫正。 2)中温加热加热温度为600～700℃，适宜加热板厚6～12mm的钢板。对于含碳量大于0.35%的碳素钢（45#）和低合金高强度钢(Q345B)加热温度要控制准确，应采用测温笔或测温仪器测量，不得超过723℃。 3)高温加热加热温度为723～850℃，适于大厚板加热，板厚14～16mm加热温度750～800℃，大于20mm厚板加热温度为850℃。含碳量大于0.35%钢（45#）和合金高强度钢（Q345B）不能采用高温加热矫正。 1.2火焰矫正加热温度的控制。对于低碳钢来说，由于加热温度范围较宽。可近似地凭观察钢材的加热颜色估计加热温度或采用在矫正部位用“测温笔”做好记号，待加热到测温的温度“记号”融化则停止加热。 1 氧与丙烷燃烧比是指混合气体内氧气体积与丙烷体积的比值a，根据a的大小，把氧丙烷焰分成三种：a=1～1.2称中性焰，a＞1.2称氧化焰：a＜1为碳化焰。（1）对于厚度在10mm以下的钢板，采用氧化焰。（2）若使钢材均匀收缩，一般可采用中性焰。中性焰适合矫正10～30mm 厚度的钢板。（3）对于厚度大于30mm以上的钢板，采用碳化焰缓慢加热，以便烤透钢板，避免钢材表面温度较高，而内部温度比较低的现象。 1.3火焰矫正的加热速度和冷却速度 1）火焰矫正加热速度

钢结构焊接变形的火焰矫正方法

钢结构焊接变形的火焰矫正方法摘要火焰矫正是钢结构制作过程中解决焊接变形常用的一种方法，本文重点介绍了钢结构焊接变形火焰矫正方法的施工工艺。关键词钢结构焊接变形矫正 1 前言在XXX三期炼钢板坯,轨梁精整等厂房钢结构制作项目中,大部分是由宽翼缘焊接H型钢组成梁、柱等构件。这些构件在加工过程中存在焊接变形问题。这些焊接变形如果不矫正，对结构的整体安装和工程的安全可靠性都存在很大的影响。为此我主要采用了火焰矫正方法，使这些梁柱的焊接变形得到了很好矫正。 2 气体火焰矫正原理金属具有热胀冷缩的特性，机械性能也随温度而变化。低碳钢（以Q235钢为例）的屈服温度的关系如图1虚线所示，一般可简化为实线所示，即当温度在500οC以下，屈极限σ s 服极限基本无变化；温度高于600οC时，屈服极限接近于零。温度在500—600οC之间时呈线性变化。当金属结构局部加热时，加热区的金属热膨胀受到周围冷金属的阻止，不能自由变形，某些部位的金属被塑性压缩。冷却后，残留的局部收缩使结构获得所需要的变形。 2.1线状加热法线状加热法的原理如图2所示，钢板表面被加热后，离加热点最近的表面温度上升最快，膨胀也最快，周围所受热影响较小，膨胀也很小，加热停止后，温度向周围扩散，被加热部分开始冷却，形状也渐次恢复，但又因钢板表面与空气接触，热散较快，因而使表面被加热部分还未恢复原状就已固定下来。

随着冷却过程的持续（图2），在中性轴上侧的高温开始收缩，其收缩力使板向上弯曲，弯曲终止后，钢板两端各缩短a/2，中间却凸起a，这样总体积不变，重量也不变。火焰沿钢板直线方向移动，同时为使加热线增宽也可作横向摆动，形成长条形加热。 2.2点状加热法对薄板进行加热时，因板较薄，表面热量很快传递到内侧，高温部分贯通至整个板的横剖面。冷却时，上下表面冷却相同，中性轴上下侧的冷却收缩力也相同，所以加热时上下表面膨胀部分留下来，从而造成板整体缩短，但并没有弯曲。如图3所示。缩短加工时加热点位置相对固定。这种方法一般用于矫正薄板波浪变形。 2.3加热温度和冷却介质火焰矫正所用氧—乙炔混合比应为1：1.05—1：1.25之间的中性焰或氧化焰比较合适。按火焰矫正的加热温度可分为低温矫正、中温矫正和高温矫正三种，相应的加热温度和冷却介质见表1所示。表1：火焰矫正加工温度

火焰矫正作业指导书

火焰矫正作业指导书 1火焰矫正的基本参数火焰矫正基本参数主要有：加热温度、氧气与丙烷火焰燃烧比、加热速度、冷却速度和火焰能率等。 1.1火焰加热温度火焰矫正根据材质、板厚和加热方法等不同情况，选择不同的加热温度。可分为低温加热、中温加热和高温加热。 1.1.1低温加热低温加热温度为500?600°C。适宜加热板厚小于6mm的钢板。适宜含碳量大于0.25%的碳素钢和低合金高强度钢火焰矫正。低温加热允许浇水（清水）冷却。 1.1.2中温加热中温加热温度为600?700C，适宜加热板厚在6?12mm的钢板。对于含碳量大于0.35% 的碳素钢和低合金高强度钢加热温度要控制准确，应采用测温笔或测温仪器测量，不得超过 723 Co 1.1.3高温加热高温加热温度为723?850C,适于大厚板加热,板厚在14?16mm加热温度750?800C，大于20mm厚板加热温度为850C。含碳量大于0.35%钢和合金高强度钢不能采用高温加热矫正。火焰矫正加热温度的控制。对于低碳钢来说，由于加热温度范围较宽。可近似地凭观察钢材的加热颜色估计加热温度。 1.2加热火焰氧与丙烷燃烧比氧与丙烷燃烧比是指混合气体内氧气体积与丙烷体积的比值a,根据a的大小，把氧丙烷焰分成三种：a=1?1.2称中性焰，a> 1.2称氧化焰：a v 1为碳化焰。

对于厚度在10mm以下的钢板，采用氧化焰。若使钢材均匀收缩，一般可采用中性焰。中性焰适合矫正10?30mm厚度的钢板。对于厚度大于30mm以上的钢板，采用碳化焰缓慢加热，以便烤透钢板，避免钢材表面温度较高，而内部温度比较低的现象 1.3火焰矫正的加热速度和冷却速度 1.3.1火焰矫正加热速度板厚/mm 1.3.2冷却速度火焰矫正的冷却速度有两种：一种是空冷（近似于热处理正火）；二是喷水冷却（近似于淬火热处理）。（1）空冷含碳量大于0.25%的钢或合金钢，如果加热超过723C以上，必须空冷。（2）喷水冷却水冷用于低温矫正和中温矫正，对于含碳量小于0.25%的低碳钢高温矫正也可采用喷水冷却。对于含碳量大于0.25%的碳素钢和低合金高碳钢，中温加热和高温加热不能采用喷水冷却。 1.4火焰能率和烤嘴角度 1.4.1火焰能率火焰能率根据每小时丙烷的消耗量（L/h）来确定，而气体消耗量取决于烤嘴的大小。所以一般烤嘴大小表示火焰能率大小。只有适当的火焰能率，才能给予足够的热量烤透构件，达到火焰矫正的目的。 1.4.2烤嘴角度烤嘴与构件的夹角称为烤嘴角度，烤嘴的倾斜角度大小与火焰的利用率有直接关系。烤嘴与加热构件成90°即垂直，火焰利用率高。通常火焰矫正的角度a为80。~90。，但有时发现加热不透板件出现翘曲变形，为降低温度可将a角减小。 2、火焰矫正的加热方法2.1圆点加热法2.1.1圆点加热的面积表板厚与加热圆点直径关系

钢结构试题含规范标准答案

一、选择题（每题2分） 1.大跨度结构常采用钢结构的主要原因是钢结构（B） A.密封性好 B.自重轻 C.制造工厂化 D.便于拆装 2、钢材的设计强度是根据 C 确定的。 A、比例极限； B、弹性极限； C、屈服强度； D、极限强度。 3.钢结构的承载能力极限状态是指（ C ） A.结构发生剧烈振动 B.结构的变形已不能满足使用要求 C.结构达到最大承载力产生破坏 D.使用已达五十年 4、某构件发生了脆性破坏，不经检查可以肯定下列问题中 A 对该破坏无直接影响。 A、钢材的屈服点过低； B、构件的荷载增加速度过快； C、存在冷加工硬化； D、构件有构造原因引起的应力集中。 5.钢材的抗拉强度fu与屈服点fy之比fu/fy反映的是钢材的 A ) A.强度储备 B.弹塑性阶段的承载能力 C.塑性变形能力 D.强化阶段的承载能力 6、Q235钢按照质量等级分为A、B、C、D四级，由A到D表示质量由低到高，其分类依据是 C 。 A、冲击韧性； B、冷弯试验； C、化学成分； D、伸长率。 7. 钢号Q345A中的345表示钢材的（ C ） A.fp值 B.fu值 C.fy值 D.fvy值 8.钢材所含化学成分中，需严格控制含量的有害元素为( C ) A.碳、锰 B.钒、锰 C.硫、氮、氧 D.铁、硅

9、同类钢种的钢板，厚度越大， A 。 A、强度越低； B、塑性越好； C、韧性越好； D、内部构造缺陷越少。 10.对于普通螺栓连接，限制端距e≥2d0的目的是为了避免( D ) A.螺栓杆受剪破坏 B.螺栓杆受弯破坏 C.板件受挤压破坏 D.板件端部冲剪破坏 11、以下关于应力集中的说法中正确的是 B 。 A、应力集中降低了钢材的屈服强度 B、应力集中产生同号应力场，使塑性变形受到限制 C、应力集中产生异号应力场，使钢材变脆 D、应力集中可以提高构件的疲劳强度 12.Q235与Q345两种不同强度的钢材进行手工焊接时，焊条应采用( C ) A.E55型 B.E50型 C.E43型 D.H10MnSi 13.在搭接连接中，为了减小焊接残余应力，其搭接长度不得小于较薄焊件厚度的( A ) A.5倍 B.10倍 C.15倍 D.20倍 14、图示连接中高强度螺栓群受弯后的旋转中心为。 A、a点； B、b点； C、c点； D、d点。 15.如图所示两端铰支理想轴心受压构件Ix/Iy≥4，其临界压力Ncr为( D ) A.π2EIx/(2b2) B.π2EIx/b2 C.π2EIy/(4b2) D.π2EIy/b2 16. 承压型高强度螺栓连接比摩擦型高强度螺栓连接( B )

钢结构焊接变形的火焰矫正施工方法

钢结构焊接变形的火焰矫正施工方法发表时间：2009-04-08T14:16:57.280Z 来源：《科海故事博览•科教创新》2009年第3期供稿作者：庞博[导读] 阐述钢结构变形的主要种类，介绍焊接变形的火焰矫正施工方法。摘要：根据多年经验，结合国内同行相关资料，阐述钢结构变形的主要种类，介绍焊接变形的火焰矫正施工方法。关键词：火焰矫正焊接变形施工方法目前，钢结构已在厂房建筑中得到广泛的应用。而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其达到符合产品质量要求。实践证明，多数变形的构件是可以矫正的。矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。因此，火焰矫正要有丰富的实践经验。本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。一、钢结构焊接变形的种类与火焰矫正钢结构的主要构件是焊接H型钢柱、梁、撑。焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；(2)点状加热法；（3）三角形加热法。下面介绍解决不同部位的施工方法。以下为火焰矫正时的加热温度（材质为低碳钢）低温矫正 500度～600度冷却方式：水中温矫正 600度～700度冷却方式：空气和水高温矫正 700度～800度冷却方式：空气注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。16Mn在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。 1. 翼缘板的角变形矫正H型钢柱、梁、撑角变形。在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。线状加热时要注意：（1）不应在同一位置反复加热；（2）加热过程中不要进行浇水。这两点是火焰矫正一般原则。 2．柱、梁、撑的上拱与下挠及弯曲在翼缘板上，对着纵长焊缝，由中间向两端作线状加热，即可矫正弯曲变形。为避免产生弯曲和扭曲变形，两条加热带要同步进行。可采取低温矫正或中温矫正法。这种方法有利于减少焊接内应力，但这种方法在纵向收缩的同时有较大的横向收缩，较难掌握。翼缘板上作线状加热，在腹板上作三角形加热。用这种方法矫正柱、梁、撑的弯曲变形，效果显著，横向线状加热宽度一般取20—90mm，板厚小时，加热宽度要窄一些，加热过程应由宽度中间向两边扩展。线状加热最好由两人同时操作进行，再分别加热三角形三角形的宽度不应超过板厚的2倍，三角形的底与对应的翼板上线状加热宽度相等。加热三角形从顶部开始，然后从中心向两侧扩展，一层层加热直到三角形的底为止。加热腹板时温度不能太高，否则造成凹陷变形，很难修复。注：以上三角形加热方法同样适用于构件的旁弯矫正。加热时应采用中温矫正，浇水要少。3．柱、梁、撑腹板的波浪变形矫正波浪变形首先要找出凸起的波峰，用圆点加热法配合手锤矫正。加热圆点的直径一般为50～90mm，当钢板厚度或波浪形面积较大时直径也应放大，可按d＝（4δ＋10）mm（d为加热点直径；δ为板厚）计算得出值加热。烤嘴从波峰起作螺旋形移动，采用中温矫正。当温度达到600～700度时，将手锤放在加热区边缘处，再用大锤击手锤，使加热区金属受挤压，冷却收缩后被拉平。矫正时应避免产生过大的收缩应力。矫完一个圆点后再进行加热第二个波峰点，方法同上。为加快冷却速度，可对Q235钢材进行加水冷却。这种矫正方法属于点状加热法，加热点的分布可呈梅花形或链式密点形。注意温度不要超过750度。二、结语火焰矫正引起的应力与焊接内应力一样都是内应力。不恰当的矫正产生的内应力与焊接内应力和负载应力迭加，会使柱、梁、撑的纵应力超过允许应力，从而导致承载安全系数的降低。因此在钢结构制造中一定要慎重，尽量采用合理的工艺措施以减少变形，矫正时尽量可能采用机械矫正。当不得不采用火焰矫正时应注意以下几点：1．烤火位置不得在主梁最大应力截面附近；2．矫正处烤火面积在一个截面上不得过大，要多选几个截面；3．宜用点状加热方式，以改善加热区的应力状态；4．加热温度最好不超过700度。

钢结构焊接变形的火焰矫正施工方法

?简介：目前，钢结构已在厂房建筑中得到广泛的应用。而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。 ?关键字：火焰矫正,焊接变形,施工方法焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其达到符合产品质量要求。实践证明，多数变形的构件是可以矫正的。矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。因此，火焰矫正要有丰富的实践经验。本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。 1 钢结构焊接变形的种类与火焰矫正钢结构的主要构件是焊接H型钢柱、梁、撑。焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；(2)点状加热法；（3）三角形加热法。下面介绍解决不同部位的施工方法。以下为火焰矫正时的加热温度（材质为低碳钢）低温矫正 500度～600度冷却方式：水中温矫正 600度～700度冷却方式：空气和水高温矫正 700度～800度冷却方式：空气注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。16M n在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。 1.1翼缘板的角变形矫正H型钢柱、梁、撑角变形。在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。线状加热时要注意：（1）不应在同一位置反复加热；（2）加热过程中不要进行浇水。这两点是火焰矫正一般原则。 1.2柱、梁、撑的上拱与下挠及弯曲

焊接变形校正(火焰法)、

钢结构焊接变形的火焰校正方法钢结构焊接变形的火焰校正方法目前，钢结构已在厂房建筑中得到广泛的应用。而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其达到符合产品质量要求。实践证明，多数变形的构件是可以矫正的。矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。因此，火焰矫正要有丰富的实践经验。本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。 1 钢结构焊接变形的种类与火焰矫正钢结构的主要构件是焊接H型钢柱、梁、撑。焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；(2)点状加热法；（3）三角形加热法。下面介绍解决不同部位的施工方法。以下为火焰矫正时的加热温度（材质为低碳钢）低温矫正500度～600度冷却方式：水中温矫正600度～700度冷却方式：空气和水高温矫正700度～800度冷却方式：空气注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。16M n在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。 1.1翼缘板的角变形矫正H型钢柱、梁、撑角变形。在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。线状加热时要注意：（1）不应在同一位置反复加热；（2）加热过程中不要进行浇水。这两点是火焰矫正一般原则。 1.2柱、梁、撑的上拱与下挠及弯曲一、在翼缘板上，对着纵长焊缝，由中间向两端作线状加热，即可矫正弯曲变形。为避免产生弯曲和扭曲变形，两条加热带要同步进行。可采取低温矫正或中温矫正法。这种方法有利于减少焊接内应力，但这种方法在纵向收缩的同时有较大的横向收缩，较难掌

中石油18年8月《钢结构》第三阶段在线作业

------------------------------------------------------------------------------------------------------------------------------ 第三阶段在线作业单选题 (共20道题) 展开收起 1.（ 2.5分）按近似概率极限状态设计法设计的各种结构是( )。 A、绝对可靠的 B、绝对不可靠 C、存在一定风险的 D、具有相同可靠性指标的正确答案：此题得分：2.5分 2.（2.5分）防止钢材发生分层撕裂的性能指标为( )。 A、屈服点 B、伸长率 C、Z向收缩率 D、冷弯180° 正确答案：此题得分：2.5分 3.（2.5分）在下列各化学元素中，( )的存在可提高钢材的强度和抗锈蚀能力，但却会严重地降低钢材的塑性、韧性和可焊性，特别是在温度较低时促使钢材变脆(冷脆)。 A、硅 B、铝 C、硫 D、磷正确答案：此题得分：2.5分 4.（2.5分）下列各项，( )不属于结构的承载能力极限状态范畴。 A、静力强度计算 B、动力强度计算 C、稳定性计算 D、梁的挠度计算正确答案：此题得分：2.5分 5.（2.5分）普通轴心受压构件的承载力经常决定于( )。 A、扭转屈曲 B、强度 C、弯曲屈曲 D、弯扭屈曲正确答案：此题得分：2.5分 6.（2.5分）大跨度结构常采用钢结构的主要原因是钢结构( )。 A、密封性好 B、自重轻 C、制造工厂化 D、便于拆装正确答案：此题得分：2.5分 7.（2.5分）产生纵向焊接残余应力的主要原因之一是( )。 A、冷却速度太快
