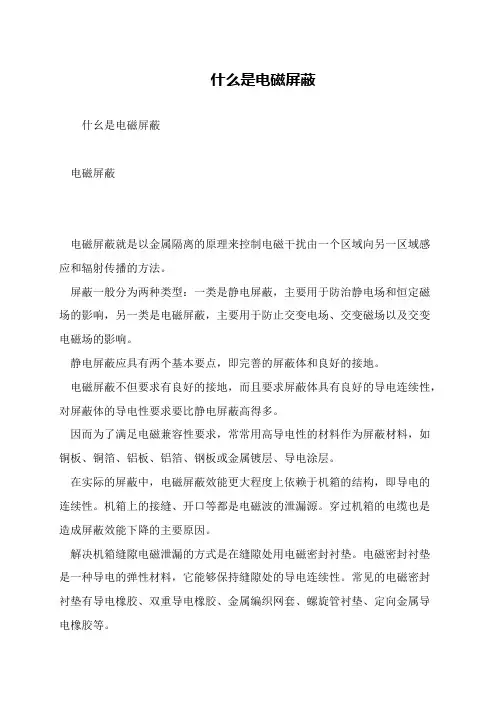

电磁屏蔽是用导电材料减少交变电磁场向指定区域穿透的屏蔽。电磁屏蔽的作用原理是利用屏蔽体对电磁能流的反射、吸收和引导作用，其与屏蔽结构表面和屏蔽体内部感生的电荷、电流与极化现象密切相关。雷电电磁脉冲以雷击点为中心向周围传播，其影响范围可达2公里外甚至更远，而不仅仅局限于被雷击中的建筑物本身或其内部设备。电磁屏蔽技术主要包括空点电磁屏蔽技术和线路电磁屏蔽技术两部分。
1电磁屏蔽
电磁兼容性（Electromagnetic Compatibility）缩写EMC，就是指某电子设备
既不干扰其它设备，同时也不受其它设备的影响。电磁兼容性和我们所熟悉的安全性一样，是产品质量最重要的指标之一。安全性涉及人身和财产，而电磁兼容性则涉及人身和环境保护。
电子元件对外界的干扰，称为EMI(Electromagnetic Interference)；电磁波会与电子元件作用，产生被干扰现象，称为EMS（Electromagnetic Susceptibility）。例如，TV荧光屏上常见的“雪花”，便表示接受到的讯号被干扰。
因为屏蔽体对来自导线、电缆、元部件、电路或系统等外部的干扰电磁波和内部电磁波均起着吸收能量（涡流损耗）、反射能量（电磁波在屏蔽体上的界面反射）和抵消能量（电磁感应在屏蔽层上产生反向电磁场，可抵消部分干扰电磁波）的作用，所以屏蔽体具有减弱干扰的功能。⑴当干扰电磁场的频率较高时，利用低电阻率的金属材料中产生的涡流，形成对外来电磁波的抵消作用，从而达到屏蔽的效果。⑵当干扰电磁波的频率较低时，要采用高导磁率的材料，从而使磁力线限制在屏蔽体内部，防止扩散到屏蔽的空间去。⑶在某些场合下，如果要求对高频和低频电磁场都具有良好的屏蔽效果时，往往采用不同的金属材料组成多层屏蔽体。[1]
2原理
许多人不了解电磁屏蔽的原理，认为只要用金属做一个箱子，然后将箱子接地，就能够起到电磁屏蔽的作用。在这种概念指导下结果是失败。因为，电磁屏蔽与屏蔽体接地与否并没有关系。真正影响屏蔽体屏蔽效能的只有两个因素：一个是整个屏蔽体表面必须是导电连续的，另一个是不能有直接穿透屏蔽体的导体。屏蔽体上有很多导电不连续点，最主要的一类是屏蔽体不同部分结合处形成的不导电缝隙。这些不导电的缝隙就产生了电磁泄漏，如同流体会从容器上的缝隙上泄漏一样。解决这种泄漏的一个方法是在缝隙处填充导电弹性材料，消除不导电点。这就像在流体容器的缝隙处填充橡胶的道理一样。这种弹性导电填充材料就是电磁密封衬垫。在许多文献中将电磁屏蔽体比喻成液体密封容器，似乎只有当用导电弹性材料将缝隙密封到滴水不漏的程度才能够防止电磁波泄漏。实际上这是不确切的。因为缝隙或孔洞是否会泄漏电磁波，取决于缝隙或孔洞相对于电磁波波长的尺寸。当波长远大于开口尺寸时，并不会产生明显的泄漏。[2]
3机理
a、当电磁波到达屏蔽体表面时，由于空气与金属的交界面上阻抗的不连续，对入射波产生的反射。这种反射不要求屏蔽材料必须有一定的厚度，只要求交界面上的不连续；
b、未被表面反射掉而进入屏蔽体的能量，在体内向前传播的过程中，被屏蔽材料所衰减。也就是所谓的吸收；
c、在屏蔽体内尚未衰减掉的剩余能量，传到材料的另一表面时，遇到金属－空气阻抗不连续的交界面，会形成再次反射，并重新返回屏蔽体内。这种反射在两个金属的交界面上可能有多次的反射。总之，电磁屏蔽体对电磁的衰减主要是基于电磁波的反射和电磁波的吸收。
如今有许多关于产品辐射和传导发射限制的国家标准和国际标准。有些还规定了对各种干扰的最低敏感度要求。通常，对于不同类型的电子设备有不同的标准。虽然一个产品要获得市场的成功，满足这些标准是必要的，但符合这些标准是自愿的。
但是，有些国家给出的是规范，而不是标准，因此要在这些国家销售产品，符合标准是强制性的。有些规范不仅规定了标准，还赋予当局罚没不符合产品的权力。
[3]
4应用范围
笔记本电脑、GPS、ADSL和移动电话等3C产品都会因高频电磁波干扰产生杂讯，影响通讯品质。另若人体长期暴露于强力电磁场下，则可能易患癌症病变。因此防电磁干扰已是必备而且势在必行的制程。导电漆.EMI导电漆喷涂技术具有高导电性、高电磁屏蔽效率、喷涂操作简单（同表面喷漆操作一样只须要在塑胶外壳内喷上薄薄一层导电漆）等特点，广泛应用于通讯制品（移动电话）、电脑（笔记本）、便携式电子产品、消费电子、网络硬件（服务器等）、医疗仪器、家用
电子产品和航天及国防等电子设备的EMI屏蔽。腾飞金属科技有限公司的TF-801导电漆适用于各种塑胶制品的屏蔽（PC、PC+ABS、ABS等）。喷涂导电漆解决了因做金属屏蔽罩受空间限制、操作、成本压力的限制，因其导电漆喷涂操作极其简单，做到了塑胶金属化，而受到越来越多的关注及推广。逐渐取代了以往贴锡箔、铜纸、做金属屏蔽罩的工艺。
屏蔽导电漆就是能用于喷涂的一种油漆干燥形成漆膜后能起到导电的作用，从而屏蔽电磁波干扰的功能.
屏蔽就是对两个空间区域之间进行金属的隔离，以控制电场、磁场和电磁波由一个区域对另一个区域的感应和辐射。具体讲，就是用屏蔽体将元部件、电路、组合件、电缆或整个系统的干扰源包围起来，防止干扰电磁场向外扩散；用屏蔽体将接收电路、设备或系统包围起来，防止它们受到外界电磁场的影响。
导电漆就是用导电金属粉末添加于特定的树脂原料中以制成能够喷涂的的油漆涂料.
广泛使用的有以下具体的几种类型产品：添加银金属粉末的称之为"TF-801银导电漆";添加铜粉的称之为"TF-609铜导电漆";添加镍粉的为"TF-606镍导电漆";其中以"TF-801银铜导电漆"使用最为广泛.因为相比TF-828银导电漆价格便宜很多，相比TF-606镍导电导电性能也相对好很多.具体指标可参考如下：[4]
5铜导电漆
产品编号：TF-801
包装规格：20kg/桶
产品一
TF-801是一款银铜导电漆。直接喷涂在电子类产品壳体内部，漆膜干燥后能起到很好的屏蔽电磁辐射、抗电磁波干扰功能。因其优良的导电性能和纯银导电漆相差无几，性价比又极高，如今被广泛应用于GPS、DVD、DVB、医疗器械等各类电子产品外壳内部。
颜色：金色或银色
比重：1.15±0.05(ASTM D1475-98）
粘度：触变混合物
固体含量：45±1%
理论庶盖率：8-12m2/kg(漆膜厚度=20微米）
技术参数
导电效应：≤0.025欧姆/平方厘米（漆膜厚度不少20微米）
应用导电参数：1欧姆/20微米膜厚/距离10cm
建议膜厚：20-25微米（ASTM D4138-94）
使用素材
稀释剂：普通天那水（开油水）
开油比例：1：0.5（重量比）
干燥条件：
表干时间为15分钟，烘干时间为65±5℃/30±10分钟
产品二
TF-828是一款纯银导电漆。直接喷涂在电子类产品壳体内部，漆膜干燥后能起到很好的屏蔽电磁辐射、抗电磁波干扰功能。极其细腻的纯银导电漆膜和优良的导电性适用于高端的电子产品
涂料特性
颜色：银白
比重：1.3±0.05(ASTM D1475-98）
粘度：触变混合物
固体含量：45±1%
理论庶盖率：12m2/kg（漆膜厚度=13微米）
技术参数
导电效应：≤0.015欧姆/平方厘米（漆膜厚度不少13微米）
应用导电参数： 1欧姆/15微米膜厚/距离10cm
建议膜厚：15微米（ASTM D4138-94）
测试条件
测量出的结果应除去万用表本身及导线的电阻（即标底）方为TF-828漆膜的导电数值。
使用指引
使用素材
ABS、HIPS、PS、PC等塑料件（如有特殊材料该公司将为顾客另为调配适用的导电漆）
稀释剂：普通天那水（开油水）
开油比例：1：0.5（重量比）
干燥条件：
表干时间为15分钟，烘干时间为65±5℃/30±10分钟
注意事项
使用前，应将涂料于漆罐内完全搅拌均匀，方可使用。经搅拌均匀后银金属粒子分散均匀。
产品三
产品：镍导电漆
产品编号：TF-606
包装规格：4kg/罐
产品介绍：
TF-606是一款以镍金属粒子为导电的涂料。直接喷涂在电子类产品壳体内部，漆膜干燥后能起到很好的屏蔽电磁辐射、抗电磁波干扰、消磁功能。因其特殊的消磁功能被广泛应用于医疗器械产品外壳内部。
颜色：深灰、黑灰或银灰
比重：1.4±0.05(ASTM D1475-98）
粘度：触变混合物
固体含量：48±1%
理论庶盖率：6－8m2/kg（漆膜厚度=25微米）
技术参数
导电效应：≤0.25欧姆/平方厘米（漆膜厚度不少25微米）
应用导电参数：2欧姆/25微米膜厚/距离10cm
建议膜厚： 25－30微米（ASTM D4138-94）[5]
测试条件
测量时是必须待喷涂膜已完全冷却干固。应该用数字显示的万用表测量（一般万用表档位应调至<200Ω），测量出的结果应除去万用表本身及导线的电阻（即标底）方为TF-606漆膜的导电数值。
使用指引
使用素材
ABS、HIPS、PS、PC等塑料件
稀释剂：普通天那水（开油水）
开油比例：1：0.5（重量比）
干燥条件：
表干时间为15分钟，烘干时间为65±5℃/30±10分钟
注意事项
使用前，应将涂料于漆罐内完全搅拌均匀，方可使用。经搅拌均匀后镍金属粒子分散均匀，喷涂出来的漆膜才能达到导电性能。涂料稀释后，使用时最好经常搅拌做到不小于5min.搅拌一次，以达到最佳涂装后达到的导电效果；已稀释的产品应尽快用完，避免长期存放，因稀释后较易沉淀，但经搅拌后仍不影响使用特性效果。防护措施：使用期间，确保作业环境通风良好，避免长期直接接触或吸入，切勿将油漆倒入水渠或下水道污染环境。
储存/保质期：密封储存于通风、干燥的室内环境。6个月/25℃（原封）[6]
电磁屏蔽一般可分为三种
电磁屏蔽一般可分为三种 ：静电屏蔽、静磁屏蔽和高频电磁场屏蔽。三种屏蔽的目的都是防止外界的电磁场进入到某个需要保护的区域中，原理都是利用屏蔽对外场的感应产生的效应来抵消外场的影响。 但是由于所要屏蔽的场的特性不同，因而对屏蔽壳材料的要求和屏蔽效果也就不相同。 一、静电屏蔽 静电屏蔽的目的是防止外界的静电场进入需要保护的某个区域。 静电屏蔽依据的原理是：在外界静电场的作用下导体表面电荷将重新分布，直到导体内部总场强处处为零为止。接地的封闭金属壳是一种良好的静电屏蔽装置。如图所示，接地的封闭金属壳把空间分割成壳内和壳外两个区域，金属壳维持在零电位。根据静电场的唯一性定理，可以证明：金属壳内的电场仅由壳内的带电体和壳的电位所确定，与壳外的电荷分布无关。当壳外电荷分布变化时,壳层外表面上的电荷分布随之变化,以保证壳内电场分布不变。因此，金属壳对内部区域具有屏蔽作用。壳外的电场仅由壳外的带电体和金属壳的电位以及无限远处的电位所确定，与壳内电荷分布无关。当壳内电荷分布改变时，壳层内表面的电荷分布随之变化，以保证壳外电场分布不变。因此，接地的金属壳对外部区域也具有屏蔽作用。在静电屏蔽中，金属壳接地是十分重要的。当壳内或壳外区域中的电荷分布变化时，通过接地线,电荷在壳层外表面和大地之间重新分布,以保证壳层电势恒定。从物理图像上看，因为在静电平衡时，金属内部不存在电场，壳内外的电场线被金属隔断，彼此无联系，因此，导体壳有隔离壳内外静电相互作用的效应。 如果金属壳未完全封闭，壳上开有孔或缝，也同样具有静电屏蔽作用。在许多实际应用中，静电屏蔽装置常常是用金属丝编织成的金属网代替闭合的金属壳，即使一块金属板，一根金属线，亦有一定的静电屏蔽作用，只是屏蔽的效果不如金属壳。 在外电场的作用下，电荷在导体上的重新分布，在10-19秒数量级时间内就可完成，因此对低频变化的电场，导体上的电荷有足够长的时间来保证内部
电磁屏蔽性结构设计规范
《电磁屏蔽性结构设计规范》摘录 一．定义：在有屏蔽体时，被屏蔽空间内某点的场强与没有屏蔽体时该点场强的比值。以dB为单位表示 ；一般低频段比高频段高10~15,也可写成30~1000MHz：20 dB。
四．紧固方式 缝隙搭边深度值超过30mm时，作用不明显；推荐缝隙搭边深度：15~25mm。 五．局部开孔 定义：数量不多的开孔 根据经验：开口最大尺寸小于电磁波波长的1/20时，屏蔽效能20 dB；开口最大尺寸小于电磁波波长的1/50时，屏蔽效能30 dB。 例如：屏蔽效能为20 dB/1GHz时，局部开孔的最大尺寸应小于15mm。 一．提高缝隙的屏蔽效能可采取以下几种措施：增加缝隙深度、减小缝隙的最大长度尺寸、减小缝隙中紧固点的间距、增强基材的刚性和表面光洁度。 二．影响穿孔金属板屏蔽效能的最大因素是开孔的最大尺寸，其次是孔深，影响最小的是孔间距。 三．针对电缆穿透问题，可采取：在电缆出屏蔽体时增加滤波，或采用屏蔽电缆，同时屏蔽电缆屏蔽层与屏蔽体之间要良好电接触。 四．屏蔽方案 1.机柜屏蔽：成本较高，由于缺陷较多，屏蔽效能一般不能做到太高。 2.插箱/子架屏蔽：对于屏蔽电缆的接地和增加滤波都比较方便，适合大量出线的产品。 3.单板/模块屏蔽：结构复杂，成本较高，对散热不利。 4.单板局部屏蔽：在无线产品中较常见，主要通过安装屏蔽盒实现，实现较容易。 原则上，最靠近辐射源的屏蔽措施是最有效和最经济的；一般说，屏蔽需求导致结构件成本增加10%~20%左右。 五．缝隙屏蔽设计 1.紧固点连接缝隙 屏蔽效能最主要的影响因素是缝隙的最大尺寸和缝隙深度，减小紧固点间距、增加连接零件刚性。 2.增加缝隙深度 单排紧固时缝隙深度超过30mm后屏蔽效能差别就不明显，一般推荐值为15~25mm。增加缝隙深度可采取一些迷宫或嵌入式结构，或采用双排紧固点方式（最好将两排紧固点错开分布）。 3.紧固点间距 下表是按照DKBA0.460.0031屏蔽效能测试方法得出的单排紧固点缝隙在不同间距下的屏蔽效能，测试样品T=1.5mm，大小600×600mm。在选择紧固点间距时应该参照该表推荐数据，并根据实际结构形式进行一定的调整5~10mm。
电磁屏蔽基本原理
1、电磁屏蔽基本原理 如图1所示电磁屏蔽的基本原理是：采用低电阻的导体材料，并利用电磁波在屏蔽导体表面的反射和在导体内部的吸收以及传输过程中的损耗而使电磁波能量的继续传递受到阻碍，起到屏蔽作用。某些屏蔽材料可将大部分入射波反射掉，利用内部吸收及多重反射损耗掉部分进入材料的电磁波，只允许极少量的电磁波透过材料继续传播。 钢金属结构就起到了电磁屏蔽的作用，会大大影响附近基站对楼内的信号覆盖强度，下面用具体公式证明这一点。 钢金属结构对电磁波的损耗主要由反射损耗和吸收损耗组成。吸收损耗是指电磁波穿过屏蔽罩时能量损耗的数量，吸收损耗计算公式为： AdB=(f×σ×μ) /2×t 其中 f：频率(MHz) μ：金属导磁率σ：金属导电率 t：屏蔽罩厚度 联通附近基站使用的频率是900MHz，钢的导磁率约为450×10-4左右，钢的导电率约为×10-5左右，钢结构厚度约为0.02米左右。 将上述参数代入公式，吸收损耗约为31dB。 反射损耗(近场)的大小取决于电磁波产生源的性质以及与波源的距离。对于杆状或直线形发射天线而言，离波源越近波阻越高，反射损耗随波阻与屏蔽阻抗的比率变化，因此它不仅取决于波的类型，而且取决于屏蔽罩与波源之间的距离。 近场反射损耗可按下式计算 RdB=168+10×lg(σ/μrf)
其中 r：波源与屏蔽之间的距离，估算取为200米。 将参数代入公式，得到反射损耗为。 因此，由于钢金属结构引起的损耗为吸收损耗和反射损耗之和，即为，再加上建筑物其他混凝土结构的损耗20dB，总损耗约为97dB。 2、链路预算 下行链路（DownLink）是指基站发，移动台接收的链路。 上行链路（UpLink）是指移动台发，基站接收的链路。 对于GSM900M系统的上下行链路，按照链路预算公式，计算后建筑物内信号电平值为-99dBm左右，基本无法满足正常的通话需求。 对于GSM1800M系统，其覆盖能力还不如GSM900M，也无法达到覆盖效果。 对于CDMA系统，链路预算表格如下表
电磁屏蔽
电磁屏蔽 该词条缺少基本信息栏，补充相关内容帮助词条更加完善！立刻编辑>> 电磁屏蔽是用导电材料减少交变电磁场向指定区域穿透的屏蔽。电磁屏蔽的作用原理是利用屏蔽体对电磁能流的反射、吸收和引导作用，其与屏蔽结构表面和屏蔽体内部感生的电荷、电流与极化现象密切相关。雷电电磁脉冲以雷击点为中心向周围传播，其影响范围可达2公里外甚至更远，而不仅仅局限于被雷击中的建筑物本身或其内部设备。电磁屏蔽技术主要包括空点电磁屏蔽技术和线路电磁屏蔽技术两部分。 1电磁屏蔽 电磁兼容性（Electromagnetic Compatibility）缩写EMC，就是指某电子设备 既不干扰其它设备，同时也不受其它设备的影响。电磁兼容性和我们所熟悉的安全性一样，是产品质量最重要的指标之一。安全性涉及人身和财产，而电磁兼容性则涉及人身和环境保护。 电子元件对外界的干扰，称为EMI(Electromagnetic Interference)；电磁波会与电子元件作用，产生被干扰现象，称为EMS（Electromagnetic Susceptibility）。例如，TV荧光屏上常见的“雪花”，便表示接受到的讯号被干扰。 因为屏蔽体对来自导线、电缆、元部件、电路或系统等外部的干扰电磁波和内部电磁波均起着吸收能量（涡流损耗）、反射能量（电磁波在屏蔽体上的界面反射）和抵消能量（电磁感应在屏蔽层上产生反向电磁场，可抵消部分干扰电磁波）的作用，所以屏蔽体具有减弱干扰的功能。⑴当干扰电磁场的频率较高时，利用低电阻率的金属材料中产生的涡流，形成对外来电磁波的抵消作用，从而达到屏蔽的效果。⑵当干扰电磁波的频率较低时，要采用高导磁率的材料，从而使磁力线限制在屏蔽体内部，防止扩散到屏蔽的空间去。⑶在某些场合下，如果要求对高频和低频电磁场都具有良好的屏蔽效果时，往往采用不同的金属材料组成多层屏蔽体。[1]
不同材质金属板电磁屏蔽效果的对比分析要点
郑州大学毕业设计（论文） 题目：不同材质金属板电磁屏蔽效果的对比分析指导教师：职称：讲师 学生姓名：学号： 专业： 院（系）： 完成时间： 2013年5月20 日
不同材质金属板电磁屏蔽效果的对比分析 摘要高导电性材料在电磁波的作用下将产生较大的感应电流。这些电流按照楞次定律将削弱电磁波的透入。采用的金属网孔愈密，直到采用整体的金属板（壳），屏蔽的效果愈好，但所费材料愈多。 本文主要使用XFDTD仿真软件编写基于FDTD算法的计算机仿真程序，计算出了喇叭天线工作时在铜金属板以及与铁，铝金属板屏蔽下电场强度分布，重点记录了距离端口60cm 平面的电磁参数，以此观察分析不同材质金属板的屏蔽效能，为金属板的电磁屏蔽应用提供科学的理论依据和定量的数据。 关键词屏蔽效能金属板时域有限差分算法喇叭天线电磁波传播模型 Abstact Shielding effectiveness is characterized the attenuation of electromagnetic waves on shield。Because of the high conductive material will be generated a large induction current under the action of electromagnetic waves。These currents according to Lenz's law will weaken the penetration of electromagnetic waves。The metal mesh is more dense, he better the shielding effectt, until the the overall metal shell, but the more charge material used. The this thesis make use of XFdtd simulation of copper metal plate, as well as iron, aluminum metal plate in an electromagnetic field environment。Through the comparison of different materials, thickness, and the source distance parameter, analysis the performance impact of metal shielding. Key Words：Shielding effectiveness Metal plate Finite difference time domain algorithm Horn antenna electromagnetic wave propagation model
电磁屏蔽原理
利用这个特性，可以达到屏蔽电磁波，同时实现一定实体连通的目的。方法是，将波导管的截止频率设计成远高于要屏蔽的电磁波的频率，使要屏蔽的电磁波在通过波导管时产生很大的衰减。由于这种应用中主要是利用波导管的频率截止区，因此成为截止波导管。截止波导管的概念是屏蔽结构设计中的基本概念之一。常用的波导管有圆形、矩形、六角形等，它们的截止频率如下： 矩形波导管的截止频率：f c=15×109 /l式中：l是矩形波导管的开口最大尺寸，单位是cm，f c的单位是Hz。 圆形波导管的截止频率：f c=17.6×109 /d式中：d是圆形波导管的内直径，单位是cm，f c的单位是Hz。 六角形波导管的截止频率：f c=15×109 /w式中：w是六角形波导管的开口最大尺寸，单位是cm，f c的单位是Hz。 截止波导管的吸收损耗：落在波导管频率截止区内的电磁波穿过波导管时，会发生衰减，这种衰减称为截止波导管的吸收损耗，截止波导管的吸收损耗计算公式如下 A=1.8×f c×t×10-9（1-（f/f c）2）1/2（dB） 式中：t是截止波导管的长度，单位是cm，f 是所关心信号的频率（Hz），f c是截止波导管截止频率（Hz）。如果所关心的频率f远低于截止波导管截止频率（f﹤f c/5），则公式化简为：A=1.8×f c×l×10-9 （dB） 圆形截止波导管：A=32t/d（dB） 矩形（六角形）截止波导管： A=27t/l （dB） 从公式中可以看出，当干扰的频率远低于波导管的截止频率使，若波导管的长度增加一个截面最大尺寸，则损耗增加将近30分贝。 截止波导管的总屏蔽效能：截止波导管的屏蔽效能由吸收损耗部分加上前面所讨论的孔洞的屏蔽效能不能满足屏蔽要求时，就可以考虑使用截止波导管，利用截止波导管的深度提供的额外的损耗增加屏蔽效能。 16. 截止波导管的注意事项与设计步骤 1）绝对不能使导体穿过截止波导管，否则会造成严重的电磁泄漏，这是一个常见的错误。 2）一定要确保波导管相对于要屏蔽的频率处于截止状态，并且截止频率要远高于（5倍以上）需要屏蔽的频率。设计截止波导管的步骤如下所示： A) 确定需要屏蔽的最高频率F max和屏蔽效能SE B) 确定截止波导管的截止频率F c，使f c≥5F max C) 根据F c，利用计算F c的方程计算波导管的截面尺寸d D) 根据d和SE，利用波导管吸收损耗公式计算波导管长度t 说明： 在屏蔽体上，不同部分的结合处形成的缝隙会导致电磁泄漏。因此，在结构设计中，可以通过增加不同部分的重叠宽度来形成一系列“截止波导”，减小缝隙的电磁泄露。这时，截止波导的截面最大尺寸可
电磁屏蔽室方案
电磁屏蔽室建设工程设计方案 目录 一、简介 (2) 二、设计依据 (3) 三、电磁屏蔽室简介 (4) 1、屏蔽原理： (4) 2、屏蔽材料： (5) 四、技术方案 (5) 五、结构形式：TPH1单层钢板焊接式电磁屏蔽室 (6) ①屏蔽壳体： (6) ②壳体结构 (6) ③壳体龙骨 (7) 六、屏蔽室机房尺寸 (8) 1、铰链旋转刀插式电磁密封屏蔽门： (8) 2、屏蔽门的结构特点 (8) 七、消防报警系统： (10) 八、空调通风系统： (11) 九、供配电系统： (13) 十、屏蔽内外弱电系统： (13) 十一、屏蔽壳体接地系统： (14) 十三、机房装饰方案： (15) 1、吊顶工程 (16) 2、墙面工程 (18) 3、地面工程 (18) 十四、工程质量保证措施： (21)
一、简介 在没有做屏蔽的情况下，我们的电子设备会受到直击雷或间接雷等强电磁干扰源的影响导致设备无法工作或工作出现异常，最严重时出现损坏，这是比较常见的电磁干扰显现，另外一种现象就是，我们在打雷的时候听收音机，看电视，使用电脑，收音机会出现“吱啦”的噪音，电视机，电脑会出现图像抖动等等，这些都是雷电产生的干扰造成的电磁干扰。 计算机、通信机及电子设备在正常工作时会产生一定强度的电磁波，该电磁波可能会对其它设备产生干扰或被专用设备所接收，以窃取其工作内容。同时，这些电子设备也需要在小于一定强度的电磁环境下保证其正常工作。
二、设计依据 1．1《计算机场地技术要求》（GB2887-89） 1．2《计算站场地安全要求》（GB9361-88） 1．3《电子计算机机房设计规范》（GB50174-93） 1．4《电子计算机机房工程施工及验收规范》（SJ/T30003-93）1．5《建筑设计防火规范》（GB5004-95） 1．6《建筑内部装修设计防火规范》（GB50222-95） 1．7《低压配电设计规范》（GBJ50054-95） 1．8《供配电系统设计规范》（GB50052-92） 1．9《电气装置安装工程施工及验收规范》（GBJ32-82） 1．10《民用建筑电气设计规范》（JGJ/T16-92） 1．11《防静电活动地板通用规范》（SJ/T10796-2001） 1．12《高性能屏蔽室屏蔽效能的测量方法》（GB12190-90） 1．13《电磁屏蔽室工程施工及验收规范》（SJ31470-2002） 1．14《涉及国家机密的计算机信息系统安全技术要求》（BMZ1－2000） 1.15《密码机屏蔽机房的安装、使用和检测》(GJBZ20397-97) 2. 项目设计要求及图纸 3. 本公司现有相关产品的企业标准及设计规范,
EMC电磁屏蔽材料设计者指南
１、ＥＭＣ设计的紧迫性 本章讲解ＥＭＣ设计的紧迫性，为本书重点介绍实际技术提供背景。首先简单介绍ＥＭＣ符合性测试的要求，然后介绍相关的法规和标准。最后复习一下电磁屏蔽的理论，以为读者提供足够的知识来选择适当的屏蔽技术。 什么是电磁兼容性？ 电磁兼容是一台设备在所处的环境中能满意地工作的能力，它既不对其它设备造成干扰，也不受其它干扰源的影响。干扰的定义是能引起误动作或性能下降的电磁能量，今后我们称为ＥＭＩ。 图1-1电磁场 任何一个电磁能量会产生扩散的球面波，这种波在所有方向上传播。在任何一点，这种波包含相互垂直的电场分量和磁场分量，这两种分量都垂直于波的传播方向。这种情况如图１－１所示。虽然如图１－２所示的频谱中的任何频率的都能引起干扰，但主要问题是由１０ＫＨz～１ＧＨz范围内的射频能量引起的。射频干扰（ＲＦＩ）是电磁干扰的一种特殊形式，光、热和Ｘ射线是电磁能量的其它特殊形式。 图1-2 电磁谱 电磁干扰需要两个基本条件：电磁能量源和对这个源产生的特定幅度、频率的能量敏感的器件，称为敏感器。表１－１给出了一些常见的源和敏感器。另外，在源和敏感器之间还需要传播路径来传输能量。电磁干扰屏蔽通常改变电磁能量传播路径来达到的。 表1.1电磁干扰源和敏感器 电磁干扰分为两类：辐射干扰和传导干扰，这是由传播路径的类型来定的。 当一个器件发射的能量，通常是射频能量，通过空间到达敏感器时，称为辐射干扰。干扰源既可以是受干扰系统中的一部分，也可以是完全电气隔离的单元。传导干扰的产生是因为源与敏感器之间有电磁线或信号电缆连接，干扰沿着电缆从一个单元传到另一个单元。传导干扰经常会影响设备的电源，这可以通过滤波器来控制。辐射干扰能影响设备中的任何信号路径，其屏蔽有较大难度。 辐射电磁能量成为电磁干扰的机理可以由法拉第定律来解释。这个定律表明当一个变化的电场作用于一个导体时，在这个导体上会感应出电流。这个电流与工作电流无关，但是电路会象与工作电流一样来接收这个电流并发生响应。换句话说，随机的射频信号能够向计算机发出指令，使程序发生变化。 技术驱动力 有许多因素使ＥＭＣ成为电子设备设计中重要的内容。
电磁屏蔽技术基础知识
Thalez Group 电磁屏蔽技术基础知识
目录 1.电磁屏蔽的目的 2.区分不同的电磁波 3.度量屏蔽性能的物理量——屏蔽效能 4.屏蔽材料的屏蔽效能估算 5.影响屏蔽材料的屏蔽效能的因素 6.实用屏蔽体设计的关键 7.孔洞电磁泄漏的估算 8.减少缝隙电磁泄漏的措施 9.电磁密封衬垫的原理 10.电磁密封衬垫的选用 11.常用电磁密封衬垫的比较 12.电磁密封衬垫使用的注意事项 13.电磁密封衬垫的电化学腐蚀问题 14.与衬垫性能相关的其它环境问题 15.截止波导管的概念与应用 16.截止波导管的注意事项与设计步骤 17.面板上的显示器件的处理 18.面板上的操作器件的处理 19.通风口的处理 20.线路板的局部屏蔽 21.屏蔽胶带的作用和使用方法
电磁波是电磁能量传播的主要方式，高频电路工作时，会向外辐射电磁波，对邻近的其它设备产生干扰。另一方面，空间的各种电磁波也会感应到电路中，对电路造成干扰。电磁屏蔽的作用是切断电磁波的传播途径，从而消除干扰。在解决电磁干扰问题的诸多手段中，电磁屏蔽是最基本和有效的。用电磁屏蔽的方法来解决电磁干扰问题的最大好处是不会影响电路的正常工作，因此不需要对电路做任何修改。 一.电磁屏蔽的目的 同一个屏蔽体对于不同性质的电磁波，其屏蔽性能不同。因此，在考虑电磁屏蔽性能时，要对电磁波的种类有基本认识。电磁波有很多分类的方法，但是在设计屏蔽时，将电磁波按照其波阻抗分为电场波、磁场波和平面波。 电磁波的波阻抗ZW 定义为： 电磁波中的电场分量E与磁场分量H的比值: ZW = E / H 电磁波的波阻抗与电磁波的辐射源性质、观测点到辐射源的距离以及电磁波所处的传播介质有关。 距离辐射源较近时，波阻抗取决于辐射源特性。若辐射源为大电流、低电压（辐射源的阻抗较低），则产生的电磁波的波阻抗小于377，称为磁场波。若辐射源为高电压、小电流（辐射源的阻抗较高），则产生的电磁波的波阻抗大于377，称为电场波。 距离辐射源较远时，波阻抗仅与电场波传播介质有关，其数值等于介质的特性阻抗，空气为377Ω。电场波的波阻抗随着传播距离的增加降低，磁场波的波阻抗随着传播距离的增加升高。 注意: 近场区和远场区的分界面随频率不同而不同，不是一个定数，这在分析问题时要注意。例如，在考虑机箱屏蔽时，机箱相对于线路板上的高速时钟信号而言，可能处于远场区，而对于开关电源较低的工作频率而言，可能处于近场区。在近场区设计屏蔽时，要分别电场屏蔽和磁场屏蔽。 二. 区分不同的电磁波
电磁屏蔽材料的研究与发展展望
电磁屏蔽材料的研究与发展展望 ******** *** 摘要：电磁屏蔽是对干扰源或感受器（敏感设备、电路或组件）进行屏蔽，能有效地抑制干扰并提高电子系统或设备的电磁兼容性。因此屏蔽是电子设备结构设计时必须考虑的重要内容之一，是利用屏蔽体阻止或减少电磁能量传输的一种措施，是抑制电磁干扰最有效的手段。本文简述了研究电磁屏蔽材料的重要意义与屏蔽机制，讨论了电磁屏蔽金属材料的发展趋势。 关键词：电磁屏蔽；屏蔽材料；屏蔽机制；屏蔽效能 引言：随着电子工业的发展和电子设备的高度应用，电磁辐射被认为是继水污染、噪音污染、空气污染的第四大公害，它造成的电磁干扰不仅影响人们的正常生活，而且日益威胁国家的军事机密。尤其是在软杀伤武器——电磁波突现的现代化战场上，当电磁波穿透军事设备的敏感器件时，可能致使对方雷达迷茫、无线电通讯指挥系统失效、导弹火炮等武器失控。这种破坏力极大的电磁武器可能成为未来战场上重要的作战手段，因此，研究高性能的电磁屏蔽材料以提高各种武器平台的防护能力是各国军事领域的一项重大任务。此外，电磁辐射也给人们的身体健康带来了严峻的挑战。各种通讯设备、网络以及家用电器所发射的电磁波可能诱发各种疾病，如睡眠不足、头晕、呕吐，严重的甚至可能诱发癌症、心血管病等。因此，电磁屏蔽材料的研究开发是近年来治理电磁环境的重要方法。 常用的电磁屏蔽材料有金属材料和高分子复合材料等。金属类材料能够作为主要的电磁屏蔽材料是由于其具有良好的导电性(铜、铝、镍等)和较高的磁导率(坡莫合金、铁硅合金等), 当电磁能流通过金属材料时，其主要的屏蔽机制(反射衰减R 和吸收衰减A)能够有 效地反射、吸收电磁波，衰减电磁能量，从而达到较好的屏蔽效果。大多数高分子材料的导电性能较金属差，这在很大程度上降低了高分子材料的电磁屏蔽效能。因此，为了提高高分
电磁屏蔽技术.
《电磁屏蔽技术》 1.电磁屏蔽的目的 电磁波是电磁能量传播的主要方式，高频电路工作时，会向外辐射电磁波，对邻近的其它设备产生干扰另一方面，空间的各种电磁波也会感应到电路中，对电路造成干扰电磁屏蔽的作用是切断电磁波的传播途径，从而消除干扰在解决电磁干扰问题的诸多手段中，电磁屏蔽是最基本和有效的用电磁屏蔽的方法来解决电磁干扰问题的最大好处是不会影响电路的正常工作，因此不需要对电路做任何修改 2. 区分不同的电磁波 同一个屏蔽体对于不同性质的电磁波，其屏蔽性能不同因此，在考虑电磁屏蔽性能时，要对电磁波的种类有基本认识电磁波有很多分类的方法，但是在设计屏蔽时，将电磁波按照其波阻抗分为电场波、磁场波、和平面波 电磁波的波阻抗Z W 定义为：电磁波中的电场分量E与磁场分量H的比值: Z W = E / H 电磁波的波阻抗电磁波的辐射源性质、观测点到辐射源的距离以及电磁波所处的传播介质有关 距离辐射源较近时，波阻抗取决于辐射源特性若辐射源为大电流、低电压（辐射源的阻抗较低），则产生的电磁波的波阻抗小于377，称为磁场波若辐射源为高电压、小电流（辐射源的阻抗较高），则产生的电磁波的波阻抗大于377，称为电场波 距离辐射源较远时，波阻抗仅与电场波传播介质有关，其数值等于介质的特性阻抗，空气为377Ω 电场波的波阻抗随着传播距离的增加降低，磁场波的波阻抗随着传播距离的增加升高 注意:近场区和远场区的分界面随频率不同而不同，不是一个定数，这在分析问题时要注意例如，在考虑机箱屏蔽时，机箱相对于线路板上的高速时钟信号而言，可能处于远场区，而对于开关电源较低的工作频率而言，可能处于近场区在近场区设计屏蔽时，要分别电场屏蔽和磁场屏蔽 3. 度量屏蔽性能的物理量——屏蔽效能 屏蔽体的有效性用屏蔽效能（SE）来度量屏蔽效能的定义如下： SE=20lg(E1/E2) (dB) 式中：E1=没有屏蔽时的场强E2 =有屏蔽时的场强
PCB电磁屏蔽详解
PCB电磁屏蔽详解 电磁兼容中的屏蔽技术 屏蔽是利用屏蔽体来阻挡或减少电磁能传输的一种重要的防护手段。屏蔽技术用来抑制电磁噪声沿着空间的传播，即切断辐射电磁噪声的传播途径，通常用金属材料或磁性材料把所需屏蔽的区域包围起来，使屏蔽体内外的“场”相互隔离。 屏蔽作为电磁兼容控制的重要手段，可以有效的抑制电磁干扰。电磁干扰能量通过传导性耦合和辐射性耦合来进行传输。为满足电磁兼容性要求，对传导性耦合需采用滤波技术，即采用EMI 滤波器件加以抑制；对辐射性耦合则需采用屏蔽技术加以抑制。目前的各种电子设备，尤其是军用电子设备，通常都采用屏蔽技术解决电磁兼容中的问题。 屏蔽按其机理可分为电场屏蔽，磁场屏蔽和电磁屏蔽。 电场屏蔽 电场的屏蔽是为了抑制寄生电容耦合（电场耦合） , 隔离静电或电场干扰。 寄生电容耦合: 由于产品内的各种元件和导线都具有一定电位, 高电位导线相对的低电位导线有电场存在, 也即两导线之间形成了寄生电容耦合。通常把造成影响的高电位叫感应源, 而被影响的低电位叫受感器。实际上凡是能幅射电磁能量并影响其它电路工作的都称为感应源（或干扰源），而受到外界电磁干扰的电路都称为受感器。
静电防护的方法：建立完善的屏蔽结构，带有接地的金属屏蔽壳体可将放电电流释放到地；内部电路如果要与金属外壳相连时，要用单点接地，防止放电电流流过内部电路；在电缆入口处增加保护器件；在印制板入口处增加保护环（环与接地端相连）。 磁场屏蔽 磁场屏蔽是抑制噪声源和敏感设备之间由于磁场耦合所产生的干扰。磁场屏蔽主要是依赖高导磁材料所具有的低磁阻对磁通起到分路的作用，使得屏蔽体内部的磁场大大减弱。如图8-14所示 图4磁场的被动屏蔽 图8-14 磁场屏蔽 射频磁屏蔽是利用良导体在入射高频磁场作用下产生涡流，并由 涡流的反磁通抑制入射磁场。常用屏蔽材料有铝、铜及铜镀银等。 电磁屏蔽 电磁屏蔽是解决电磁兼容问题的重要手段之一，大部分电磁兼容问题都可以通过电磁屏蔽来解决。用电磁屏蔽的方法来解决电磁干扰问题的最大好处是不会影响电路的正常工作，因此不需对电路做任何修改。
