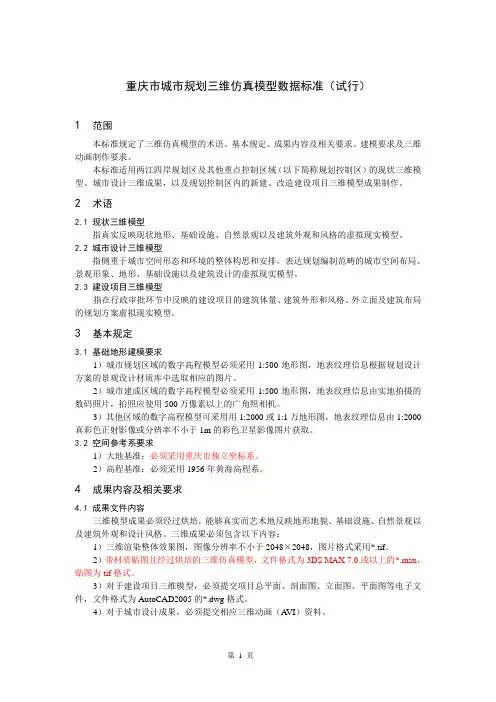

重庆市城市规划三维仿真模型数据标准（试行）

1范围

本标准规定了三维仿真模型的术语、基本规定、成果内容及相关要求、建模要求及三维动画制作要求。

本标准适用两江四岸规划区及其他重点控制区域（以下简称规划控制区）的现状三维模型、城市设计三维成果，以及规划控制区内的新建、改造建设项目三维模型成果制作。

2术语

2.1现状三维模型

指真实反映现状地形、基础设施、自然景观以及建筑外观和风格的虚拟现实模型。

2.2城市设计三维模型

指侧重于城市空间形态和环境的整体构思和安排，表达规划编制范畴的城市空间布局、景观形象、地形、基础设施以及建筑设计的虚拟现实模型。

2.3建设项目三维模型

指在行政审批环节中反映的建设项目的建筑体量、建筑外形和风格、外立面及建筑布局的规划方案虚拟现实模型。

3基本规定

3.1基础地形建模要求

1）城市规划区域的数字高程模型必须采用1:500地形图，地表纹理信息根据规划设计方案的景观设计材质库中选取相应的图片。

2）城市建成区域的数字高程模型必须采用1:500地形图，地表纹理信息由实地拍摄的数码照片，拍照应使用500万像素以上的广角照相机。

3）其他区域的数字高程模型可采用用1:2000或1:1万地形图，地表纹理信息由1:2000真彩色正射影像或分辨率不小于1m的彩色卫星影像图片获取。

3.2空间参考系要求

1）大地基准：必须采用重庆市独立坐标系。

2）高程基准：必须采用1956年黄海高程系。

4成果内容及相关要求

4.1成果文件内容

三维模型成果必须经过烘培，能够真实而艺术地反映地形地貌、基础设施、自然景观以及建筑外观和设计风格。三维成果必须包含以下内容：

1）三维渲染整体效果图，图像分辨率不小于2048×2048，图片格式采用*.tif。

2）带材质贴图且经过烘培的三维仿真模型，文件格式为3DS MAX 7.0或以上的*.max，贴图为tif格式。

3）对于建设项目三维模型，必须提交项目总平面、剖面图、立面图、平面图等电子文件，文件格式为AutoCAD2005的*.dwg格式。

4）对于城市设计成果，必须提交相应三维动画（A VI）资料。

4.2 模型文件标准

模型成果包括建筑、底层平面、地形、植被、水系、路网、设施、其他等单独的3DS MAX 文件。模型文件中一般应只包含单个小区、单个道路、单个项目或单个地块等，如江北区洋河小区、江北区建新东路、观音桥A 分区2-3地块等，单个模型文件最大范围原则不能超过标准分区大小，路网和水系除外。模型文件名称由“模型所属区块编码＋属性编码”组成，编码中包含唯一的所属区块，区块变更后，其原有代码不应占用，新增区块按原有编码规则进行扩展。命名规范如图示1。

图示1 文件命名标准

4.2.1 区块编码规则

模型所属区块编码划分为三级11位进行编码，依次是6位辖区码、3位区块顺序码。市辖区码、街道办事处码均应按照GB ／T2260和GB ／T10114执行； 区块顺序码，在主城区，有控规覆盖的区域应严格按照《重庆市主城区控规编码系统》的组团编码来命名（参见电子附件：标准分区分布图.dwg)，没有控规组团编码的，按从下到上、从左到右的顺序进行编码，主城区外参照执行。如遇模型处于多个区块，按所处区块面积较多的命名。模型所属区块编码结构如示。

4.2.2 文件编码规则

模型文件编码由“区块名＋层次名＋项目名(城市设计为地块编号)＋流水号”组成，层次名分为现状（Current ，简写为cur ）、城市设计（Design ，简写为des ）、项目方案（Project ，简写为pro ），流水号按模型制作时间先后从001～099编写。一般来讲，花台、水池等和地面构成统一体的面都归到地形层中，只有竖直的灌木、乔木等才放到专门的植被层中，电线杆、井盖、消防栓等城市市政设施归到设施层中。

4.2.3 模型文件命名范例

例如重庆市渝中区人民广场模型区块编码为500103 01C ，对应模型文件名为50010301C_cur_rmgc_001.max ，模型中应包含建筑、地形、植被、房屋底面、路网、水系、设施等三维对象。

注：在模型文件同一目录下，必须用与模型文件同名的*.txt 文档对模型文件名做简要说明。如对于建筑模型（50010301C_cur_rmgc_001.max ），对应*.txt 文档的内容为“重庆市渝中区人民广场001号建筑模型”。

4.2.4 材质贴图命名范例

材质文件编码由“层次名称＋模型类型＋项目名(城市设计为地块编号)＋流水号”组成，层次名称分为现状（Current ，简写为cur ）、城市设计（Design ，简写为des ）、项目方案（Project ，简写为pro ），模型类型分为建筑（Building ，简写为bui ）、地形（Terrain ，简写为ter ）、植被（Plant ，简写为pla ）、建筑底面（Bottom ，简写为bot ）、路网（Road ，简写为roa ）、水系（River ，简写为riv ）、设施（Append ，简写为app ）和其他（Other ，简写为oth ），流水号按模型制作时间先后从0001～0999编写。

材质贴图应采用tif格式，按种类主要分成7种：房屋、地形、植被、路网、水系、设施、其他。贴图文件命名方式如下：

建筑贴图：des _ bui_ rmgc _0001. tif

地形贴图：des _ ter_ 01C2-2_0001. tif

植被贴图：pro _pla_ rmgc _0001. tif

路网（含道路、立交、桥梁）贴图：pro _roa_ rmgc _0001. tif

水系贴图：cur _riv_ rmgc _0001. tif

设施贴图：cur _app_ rmgc _0001. tif

其他贴图：cur _oth_ rmgc _0001. tif

带有alpha通道的tif文件，名称后缀加个a，如：des _ bui_ rmgc _0001_a.tif

4.2.5文件目录设置

现状和项目方案范例：例如现要做一个项目名称为“人民广场”的三维模型，需建5个目录及子目录（以硬盘号C：为例）：

C: ＼现状＼渝中区＼50010301C＼人民广场：目录名为项目中文名称，存放与模型相关的所有文件。

C: ＼现状＼渝中区＼50010301C＼人民广场＼pic：存放实地数码照片或规划效果图（*.tif）。

C: ＼现状＼渝中区＼50010301C＼人民广场＼cad：存放相关CAD文件（*.dwg）。

C: ＼现状＼渝中区＼50010301C＼人民广场＼max：存放3DS MAX设计文件（*.max）及所需的贴图，另外包括EXCEL格式的属性文件。

C: ＼现状＼渝中区＼50010301C＼人民广场＼mov：存放城市设计三维动画文件（*.avi）。

城市设计范例：例如现要做一个地块编号为“01C2-2”的城市设计三维模型，需建5个目录及子目录（以硬盘号C：为例）：

C: ＼城市设计＼渝中区＼50010301C＼01C2-2：目录名为项目中文名称，存放与模型相关的所有文件。

C: ＼城市设计＼渝中区＼50010301C＼01C2-2＼pic：存放实地数码照片或规划效果图（*.tif）。

C: ＼城市设计＼渝中区＼50010301C＼01C2-2＼cad：存放相关CAD文件（*.dwg）。

C: ＼城市设计＼渝中区＼50010301C＼01C2-2＼max：存放3DS MAX设计文件（*.max）及所需的贴图，另外包括EXCEL格式的属性文件。。

C: ＼城市设计＼渝中区＼50010301C＼01C2-2＼mov：存放城市设计三维动画文件（*.avi）。

4.3图形分层标准

三维模型中必须采用统一命名的图层对同类三维实体进行管理。现状三维模型图层命名规范及相关内容如表1。
