电气控制箱清单
电气控制箱材料清单（16路控制）
电气控制箱材料清单（32路控制）
电气控制箱材料清单（无线传感网网关配电）
电气控制箱材料清单（远程测控终端配电）
电气控制箱材料清单（电信CDMA，不带RTU）
电气控制柜设计步骤
电气控制柜设计步骤内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
电控箱设计步骤 一、设计工艺 1、根据图纸（系统图、原理图）选主要部件； 2、按照功能、使用方法和制造标准排布主要器件； 3、根据排布结果选定箱（柜）尺寸（尽量选通用尺寸），校验器件排布结果； 4、根据图纸选其它辅助材料、元件； 5、绘制装配图、接线图，编制加工工艺卡； 6、采购所有器件、材料； 7、加工、或委托加工箱（柜）壳体； 8、按工艺卡装配主要器件，加工连接件、连接线； 9、按工艺卡装配附件、配件、接线； 10、整体装配完成，检验，试验（按产品生产标准要求项目进行）； 11、按标准及合同要求进行产品包装，附检验合格证、试验记录。 12、送货出厂。 二、设计规程规范要求。 1、熟读设计方案任务书。掌握任务书中几点重要信息及参数，如果是在大型项目中，设计任务书会以合同的技术附件形式出现。这样就关系到控制箱的先进程度和设计制造的成本控制。只要掌握控制的自动化程度就行了，这关系到你下面的选型等工作。 2、根据控制要求进行方案性设计。如果是较大的项目这可以升级为可行性研究。即使是小的电控系统，起码也要列出不少2种的方案设计，在方案设计过程中，
要有详细的计算说明书，这样为你的设备设计提供依据，也是设计是否合理，是否科学的关键。直接关系到你的制造成本。 3、进行设备控制设计，选择最佳的方案后，再进行设备设计，这个设计阶段，主要是设备的选型，选择各种合理元器件要注意以下几点： 1）要能实现设计任务中要求的控制功能。 2）要保证设备一定的先进性（在一些技术附件中为有具体说明）， 3）要控制好成本，不要盲目最求先进而造成不必要的成本浪费。 在确定所需要的各种元件设备后，就要进行原理图的设计，设计原理图时要根据自己的方案设计再结合所选电气元件的电气接线原理进行。 4、施工图设计。这里就不扯大工程设计步骤和要求了，单仅电控箱而言，根据所选元件的尺寸，综合考虑和选择电控箱的规格（国家有统一标准规格的电控箱柜台，也有非标的，非标的可根据你选择的电气元件进行规格设计）。 选择好或设计好电控箱的规格后，就可以进行箱内布置图的设计了，这个可以参照相关的电工工艺要求进行。 以下注意要点： 1）设备元件摆放布局合理、保证设备安全； 2）便于施工、检修等。 三、采购和安装调试规范要求。 1、根据上面的设备设计，设计出详细的材料清单，根据材料清单进行电气设备元件采购，这样就不会造成设备过剩浪费，或是设备出现短缺不足的现象。 2、根据上面的施工图设计，可以将采购回来的设备交予生产制造部门进行安装和接线了，并进行出场前的检验和测试。
电气控制柜控制箱查线步骤

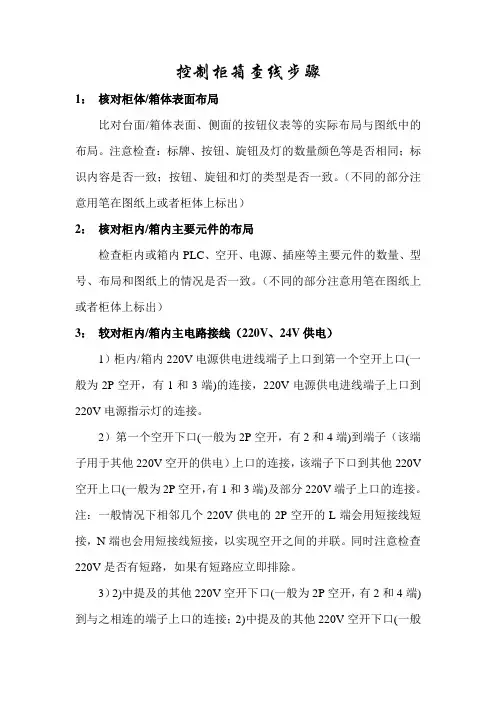

控制柜箱查线步骤 1：核对柜体/箱体表面布局 比对台面/箱体表面、侧面的按钮仪表等的实际布局与图纸中的布局。注意检查：标牌、按钮、旋钮及灯的数量颜色等是否相同；标识内容是否一致；按钮、旋钮和灯的类型是否一致。（不同的部分注意用笔在图纸上或者柜体上标出） 2：核对柜内/箱内主要元件的布局 检查柜内或箱内PLC、空开、电源、插座等主要元件的数量、型号、布局和图纸上的情况是否一致。（不同的部分注意用笔在图纸上或者柜体上标出） 3：较对柜内/箱内主电路接线（220V、24V供电） 1）柜内/箱内220V电源供电进线端子上口到第一个空开上口(一般为2P空开，有1和3端)的连接，220V电源供电进线端子上口到220V电源指示灯的连接。 2）第一个空开下口(一般为2P空开，有2和4端)到端子（该端子用于其他220V空开的供电）上口的连接，该端子下口到其他220V 空开上口(一般为2P空开，有1和3端)及部分220V端子上口的连接。注：一般情况下相邻几个220V供电的2P空开的L端会用短接线短接，N端也会用短接线短接，以实现空开之间的并联。同时注意检查220V是否有短路，如果有短路应立即排除。 3）2)中提及的其他220V空开下口(一般为2P空开，有2和4端)到与之相连的端子上口的连接；2)中提及的其他220V空开下口(一般
为2P空开，有2和4端)到PS407、PS307、明伟电源及三眼插座的L 和N端的连接。PS407、PS307、明伟电源、三眼插座的PE与接地母排的连接。 4）PS407、PS307电源模块24V的L+、M-与IM153接口模块的L+、M-的连接； 给PLC模块供电的明伟电源24V的+与PLC模块的上部的空开上口（一般为1p的1）的连接，给PLC模块供电的24V明伟电源的-与M-端（接地母排）的连接；空开（与给PLC模块供电的明伟电源24V的+连接的那些空开）的下口与PLC模块上的需要接24V+的点的连接；PLC模块上需要接24V-的点与M-端（接地母排）的连接； 给现场的仪表，阀门，交换机等供电的明伟电源24V的+和与仪表、阀门、交换机等需供24V的设备连接的空开的上口（一般为1p 的1）的连接，给现场的仪表，阀门，交换机等供电的明伟电源24V 的-与M-端（接地母排）的连接；这些空开（仪表、阀门、交换机等需供24V的设备连接的空开）的下口与相应的端子连接，给现场的仪表，阀门，交换机等供电的明伟电源24V的-与相应端子的连接。4：较对柜内/箱内控制信号接线（220V、24V供电） 输入部分： 1）端子（引24V+电源，给外设传感器供电，与24V空开下口相接）与对应空开下口的连接。 2）端子（与外设传感器下口相接的端子相连接的端子）与PLC 模块上输入点的连接。
防爆控制箱
防爆控制箱 1 防爆控制箱类 主要包括用于控制照明系统的照明配电箱和用于控制动力系统的动力箱。这类产品大部分结构为组合式，最多可控制12个回路，其外壳大部分是以铸造铝合金材料制作的，也有一部分为钢板焊接的，还有很少一部分为绝缘材料外壳。其内部主要由断路器、接触器、热继电器。转换开关、信号灯、按钮等元件构成，制造厂还可根掘用户需要而选择配备。防爆等级最高可达ⅡCT6级。顺便指出，防爆自动开关、防爆刀开关以及熔断器在一些控制场合也常用作控制动力或照明配电系统的线路分合之用，只是变成一个单件而已。因此这些产品也划归到这类产品中来。 2 防爆起动器类 此类产品包括手动起动器、电磁起动器、可逆电磁起动器、自耦减压起动器、Y―Δ变换降压起动器和馈电开关等产品。防爆起动器类产品作为终端控制设备，一般是一台起动器控制一台电动机，属于量大面广类产品。其外壳壳体通常由铸造铝合金或钢板制成。其内部一般由接触器（空气式或真空式）、电动机保护系统、信号灯、按钮和自耦变压OS等元件组成，而且一般都具有就地控制、远距离控制和自动控制功能。也有的产品中安装有断路器作总开关，使产品更加完善。 3防爆控制开关类 这类产品市场需求量相对来说也很大，所以生产厂家也比较
多，主要包括照明开关、转换开关（组合开关）、行程开关、拉线开关等小型防爆产品。这些产品的防爆等级可达ⅡCT6级别，其防爆外壳壳体通常是采用铸造铝合金压铸而成的复合型结构，也有少数制造厂采用其它材质外壳。这类产品的特点是体积小，内部元件单一、技术含量较低、结构简单、制作容易。 4 防爆主令电器类 主令电器是用作闭合或断开控制电路，以发出命令或程序控制的开关电器。这类防爆电器主要包括控制按钮和操作柱。防爆控制按钮外壳一般用聚碳酸脂，玻璃纤维增强不饱合聚脂树脂或ABS塑料注塑来制造，也有少量是用铸铝压铸成形的。一般结构为增安型外壳，内装隔爆型元件，而且可以实现防腐功能，防爆等级可达ⅡC级。操作柱主要由主箱、接线箱和支柱组成。其主箱和接线箱有的制成一体，有的制成分体，各有特点。其材质基本上是用铸造铝合金材料制造。内部由各种仪表、转换开关、按钮和信号灯等元件组成。可以根据不同需要进行组合。 5 防爆接线箱类 电气设备在使用中须经电线或电缆与供电网络连接起来，形成系统来完成其使用功能。但其连接导线或电缆不可能无限长，而且在连接过程中有很多地方需要串联、并联进行导线分接。这就势必造成接头部分外滤，容易引发事故。防爆接线箱类产品就是为解决这类问题而生产的产品，以求进一步保证安全生产。这类产品包括接线箱、接线盒、穿线盒、吊线盒、分线盒等产品，其外壳主要由铸造铝合金
电气控制柜设计的一般原则
1、基本思路 电气控制柜设计的基本思路是一种逻辑思维，只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求，就可以说是一种好的设计。但为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。 2、电气控制柜总体配置设计 电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分(这些组成部分均称作部件)，再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。 电气控制柜总装配图、接线图(根据需要可以分开，也可并在一起)是进行分部设计和协调各部分组成为一个完整系统的依据。总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。 总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。 电气控制柜组件的划分
由于各种电器元件安装位置不同，在构成一个完整的电气控制系统时，就必须划分组件。划分组件的原则是： 1、把功能类似的元件组合在一起； 2、尽可能减少组件之间的连线数量，同时把接线关系密切的控制电器置于同一组件中； 3、让强弱电控制器分离，以减少干扰； 4、为力求整齐美观，可把外形尺寸、重量相近的电器组合在一起； 5、为了电气控制系统便于检查与调试，把需经常调节、维护和易损元件组合在一起。 在划分电气控制柜组件的同时要解决组件之间、电气箱之间以及电气箱与被控制装置之间的连线方式：电气控制柜各部分及组件之间的接线方式一般应遵循以下原则： 1、开关电器、控制板的进出线一般采用接线端头或接线鼻子连接，这可按电流大小及进出线数选用不同规格的接线端头或接线鼻子； 2、电气柜、控制柜、柜(台)之间以及它们与被控制设备之间，采用接线端子排或工业联接器连接； 3、弱电控制组件、印制电路板组件之间应采用各种类型的标准接插件连接； 4、电气柜、控制柜、柜(台)内的元件之间的连接，可以借用元件本身的接线端子直接连接；过渡连接线应采用端子排过渡连接，端头应采用相应规格的接线端子处理。 3、电器元件布置图的设计与绘制 电气元件布置图是某些电器元件按一定原则的组合。电器元件布置图的设计依据是部件原理图、组件的划分情况等。设计时应遵循以下原则： 1、同一组件中电器元件的布置应注意将体积大和较重的电器元件安装在电器板的下面，而发热元件应安装在电气控制柜的上部或后部，但热继电器宜放在其下部，因为热继电器的出
防爆电气设备管理制度
防爆电气设备管理制度 为加强井下电气防爆以及电气保护管理，提高机电设备管理水平，严格落实电气设备的防爆性能和电气设备保护的安全评价，促进机电标准化工作稳步提升，保证井下电气设备安全运行，彻底杜绝井下设备失爆现象,杜绝因井下电气火花引起的瓦斯、煤尘爆炸事故，保障矿井安全生产。特制定本管理制度，望各单位遵照执行。 第一条建立防爆设备检查组和检查组成员 组长：刘景新 副组长：姜杰、丁峰 专职成员:梁龙、马闯 兼职成员：刘旭、卢永生、郭磊、任鹏辉、侯宪岩及各区队机电副队长和机电班长 第二条防爆设备检查组管理制度 1、井下电气设备防爆管理工作，由防爆设备检查组全面负责,集中统一管理,即防爆设备检查组应对全矿防爆电气设备和小型防爆电气设备的管理和安全运行负全面责任.区队兼职防爆检查员对所属责任区内的设备负有直接责任，防爆检查员对全矿设备负有监督管理责任。 2、防爆检查组应严格执行《煤矿安全规程》、《防爆电气设备标准汇编》、《机电设备完好标准》等有关规定，对防爆电气设备（包括小型防爆电气）的各项制度有检查、监督实施的权利和义务。 ３、对于因防爆检查组工作失误，不按期检查防爆性能和不负责任造成失爆或发生事故的，由分管机电副矿长负责追查责任，处罚其单位10000元，包保防爆检查员1000元。 第三条专职防爆检查员职责范围及要求： 1、分工负责管理井下的供电系统，对防爆设备和小型防爆电器，三大保护、高低压电缆线路（包括通讯、信号、照明及控制线路）、局扇风机闭锁及其他安全保护设施实行监督检查，对上述范围存在的隐患，影响安全的问题，有权停止使用，并监督整改，认真填写记录，送交有关单位，重大问题立即向领导汇报。 2、防爆检查组成员应对井下所有防爆设备分片包干，责任到人，在专责范围内与区队兼职防爆检查员密切合作。每周至少检查一次防爆性能，发现失爆或保护失灵等危及安全生产的情况，立即停止其运行，并向有关领导汇报。 3、监督检查分管单位的维护保养、定期测试、检查检修等制度落实执行情况，及时向机电部长汇报。
电气控制柜(箱)安装接线配线标准规范设计
电气控制柜（箱） 安装接线配线规范 2014年5月 设计文件名称 安装接线配线规范 文件代码 产品型号、名称电气控制柜（箱） 共12页
。 电气控制柜（箱）安装接线配线规范 1.适用范围 本规范适用公司生产的各种低压电气控制柜（箱）、仪表盘及非标准电器产品的安装、接线、配线。 2.目的 规范电气控制柜（箱）的安装、接线、配线，提升产品品质。 3.参照标准 GB5226.1-2002/I E C 60204-1：2000 GB 14048.1-2006 GBT 14048.7-2006 GBT 14048.8-2006
4.电控柜（箱）电器元辅件安装规范 4.1.电控柜（箱）电器元器件安装规范： 4.1.1按产品电气原理图进行安装；根据电气原理图和电气元件清单领取元器件等各类材料。 4.1.2元器件和辅件的代用，须经技术部门同意，并办理代用手续后，方可用于装配。 4.1.3安装前仔细检查元器件是否完整无损，并经入厂检验合格，具有产品合格证和生产许可证的方可进行装配。装配过程中如果发现元器件有问题，凡能修复的应及时修复，不能修复的应更换新的元器件。 4.1.4元器件安装和布置必须考虑到安全可靠，操作方便，维修容易，牢固可靠，对称一致，整齐美观。 4.1.5装配元器件时，安装件应轻拿轻放，避免震动磕碰变形油漆脱落，所有电镀件的镀层（包括元件本身的电镀件和紧固件）不得有起皮、脱落、发黑、发霉及生锈等现象； 4.1.6仪表板、元件板安装，应先衬橡胶条，后上仪表板、元件板；装配板件时允许用木锤轻轻敲打，不允许用铁器猛击。 4.1.7一般大型器件应安装于条架或角钢上，小型器件应安装于座板或板条上。 4.1.8所有元件应按照其制造厂的安装条件（包括使用条件所需的飞弧距离，拆卸灭弧装置需要的空间等）进行安装，对于手动操作开关的安装必须保证开关的电弧对操作者不产生危险。
电气控制柜制作工艺及规范 (1)
控制柜制作工艺及规范 目录 一、前言 (1) 二、文件编制篇 (2) 三、标记篇 (2) 四、布局、排版篇 (3) 五、接线篇 (4) 六、接地及绝缘篇 (6) 七、检查篇 (6) 表A 以上文件参考国际标准 (7) 表B 导线、汇流排、紧固件配用表 (8) 表C 绝缘导线载流量计算表 (9) 表D 麻花钻与丝攻配合关系表 (10) 表E 控制柜内导线颜色选用表 (11) 表F 配线参考表 (11) 一、前言
统一制作规程，不仅能提高现场柜内维修的效率，并能降低新电柜对新手带来的门槛，还能缩短基层维修电工班组熟悉系统的时间，这些也可以归结为管理上的一句话“一切为用户着想”。 二、文件编制篇 1. 接受图纸后，一套装订成全图，包括系统图、原理图、材料表、面板布置图、底板布置图和端子 图等。用于全过程包括调试和图纸的存档，由技术人员保管使用。 2. 直至项目的结束要保持图纸的完整性、真实性、整洁性和过程信息记录的完整性。 3. 第二套图纸，包括材料表，面板布置图及底板布置图和端子图。主要用于材料核对、排版放样、 粘贴标签过程中使用。 4. 第三套装订，包括原理图接线图。由接线人员在接线过程中使用并保管。 5. 在图纸工艺安排过程中注意与材料表核对型号。如果发现错误立即，要求设计人员确认并签字。 6. 对主电路需标明所用导线截面积，或按照设计人员书面设计截面安排（见表C）。 7. 检查线路线号的完整性和正确性，比如重复和漏标线号都需设计人员填写“设计人员勘误确认表” 确认。 8. 对电源线标明所需线号管数量以方便统计。文件保存路径为：…项目号\项目号+填写日期+“线 号统计”。原则上每一电柜线号统计设定为一打印页，以方便每个电柜线号的包装。 9. 按照设备配套明细表或施工用图样（布置图、装配图等）进行领料配套。所有电器设备应有制造 厂产品合格证。 10. 所有产品合格证及说明书必须保存完整，以作为竣工资料的必须文件。 11.《电缆总清册》把现场每一根电缆的规格，编号，起始点等相关信息编制成表。通过此表现场人 员可以知道总的电缆排放数量，每个柜的电缆引出数量等电缆排放总体工作量. 12.《总接线手册》中把系统中每一根电缆连线的相关信息集中的编制再一起，通过此表可以知道总 的接线工作量，并可以通过表中的线号栏把所有所需的线号预先打印出来，就免去拿着整套图纸前后找线号的麻烦。备注栏中可以随时记录安装过程中的其他情况，这些信息对日设备的维护修理，和转场后的再次安装有着非常重要的作用。 三、标记篇 （一）对柜内元件标签粘贴的原则是：在元件和其附近的底板上粘贴。这样无论在运行状态，检修状态甚至元件被卸下时，都一样能够起到标示作用 （二）中文标签尺寸模板：对于单行字的标签实用30*12 对于双行字的使用30*15。操作台等此类面板元件较多的箱体上在此类元件背面贴上与正面铭牌一致的中文标签和标号将提高维修时的 查找效率在每个线槽盖板的端口处贴上标签会给维护后柜内复原带来方便 1. 柜内元件标签均为黄色。 2. 元件标签按照材料清单统计并保存，文件保存路径为：...项目号\项目号+日期+“元件标签”。 3. 线槽贴标签以英文大写SWIS BT 字体打印 4. 柜内中文标签均用隶书。 5. 柜内中文标签标准尺寸为30mm*12mm。 6. 端子标签尺寸为35mm*7mm。 7. 标牌应正确、清晰，易于识别，安装牢固。
防爆电气产品工业产品生产许可证
防爆电气产品工业产品生产许可证 受理工作标准 1 范围 本标准规定了防爆电气产品核发工业产品生产许可证事项办理的依据、许可条件、申请要求、受理工作程序和要求、办理工作程序和要求、业务流程、业务文件和记录以及相关流程。 本标准适用于防爆电气产品核发工业产品生产许可证事项的申请、受理、审查、评审、决定、送达、归档、期满换证、变更、补领证书、注销证书的办理。 本事项受国家质检总局委托由市局实施。 2 依据 《中华人民共和国产品质量法》2000年7月8日第九届全国人民代表大会常务委员会第十六次会议通过 《中华人民共和国行政许可法》2003年8月27日第十届全国人民代表大会常务委员会第四次会议通过 《中华人民共和国工业产品生产许可证管理条例》2005年7月9日国务院第440号令公布《中华人民共和国工业产品生产许可证管理条例实施办法》2005年9月15日国家质量监督检验检疫总局第80号令发布 《促进产业结构调整暂行规定》2005年12月2日国务院，国发[2005]40号 《产业结构调整指导目录（2005年版）》2005年12月5日国家发展和改革委员会第40号令《关于工业产品生产许可证工作中严格执行国家产业政策有关问题的通知》2006年11月9日国家质量监督检验检疫总局，国质检监联[2006]632号 《防爆电气产品生产许可证实施细则》2006年11月21日全国工业产品生产许可证办公室，全许办[2006]94号 3许可条件 3.1 有营业执照。 3.2 有与所生产产品相适应的专业技术人员。 3.3 有与所生产产品相适应的生产条件和检验检疫手段。 3.4 有与所生产产品相适应的技术文件和工艺文件。 3.5 有健全有效的质量管理制度和责任制度。 3.6 产品符合有关国家标准、行业标准以及保障人体健康和人身、财产安全的要求。 3.7 符合国家产业政策的规定，不存在国家明令淘汰和禁止投资建设的落后工艺、高耗能、污染环境、浪费资源的情况。 根据国务院颁布的《促进产业结构调整暂行规定》[国发（2005）40号]和《产业结构调整指导目录（2005年本）》[国家发改委（2005）第40号令]：应淘汰YB系列隔爆型三相异步电动机（机座号63~355mm,电压660伏及以下）产品和PB2、PB3、PB4型矿用隔爆高压开关产品。 3.8 法律、行政法规有其他规定的，还应当符合其规定。 4 申请要求 4.1 申请人资格 4.1.1 申请人主体条件
(完整版)电气控制柜生产工艺流程
电气控制柜生产工艺流程 (1) 电气控制柜外型尺寸、面板开孔、柜体面板标识丝印检查,在电气控制柜开始装配前按照《屏柜结构、开孔图》进行外型尺寸、面板开孔、柜体面板标识丝印，及电气元件物料清单，确认无误后方可进行装配工作。 (2) 准备齐电气控制柜装配所需的所有电气元件及安装辅材 (3) 电气装配人员要先准备齐电气控制柜上需使用的电气安装底板、电气面板、电气元件PLC、低压电器等）及所需要的安装辅材（行线槽、导轨、导线、接地铜排、安装螺栓等元器件安装在电气安装底板上 (4) 根据电气原理图中的底板布置图量好线槽与导轨的长度，用相应工具截断。（注：线槽、导轨断缝应平直。）两根线槽如果搭在一起，其中一根线槽的一端应切45度斜角。用手电钻在线槽、导轨的两端打固定孔将线槽、导轨按照电气底板布置图放置在电气底板上，用黑色记号笔将定位孔的位置画在电气底板上。先在电气底板上用样冲敲样冲眼，然后用手电钻
在样冲眼上打孔（用低压电器元器件（微型空开、继电器、接触器、信号线端子、动力电源端子等）应按照电气原理图中的底板布置图安装在导轨上的。） (5)电气元件的安装方式符合该元件的产品说明书的安装规定，以保证电气元件的正常工作条件，在屏内的布局应遵从整体的美观，并考虑控制元件之间的电磁干扰和发热性干扰，元件的布置应讲究横平竖直原则，整齐排列。所有元件的安装方式应便于操作、检修、更换；工控机等重要操作的元件及液晶显示器、指示灯等有角度视觉要求的元件安装应尽量保持在离地高度视线范围内，以便于观察操作。所有元件的安装应紧固，保证不致因运输震动使元件受损，对某些有防震要求的元件应采取相应的防震方式处理。元件安装位置附近均需贴有照接线图对应的表示该件种类代号的标签，标签采用电脑印字机打印。屏底侧安装接地铜排，并粘贴明显的接地标识牌。三相电路主回路安照电气原理图中设计要求大小的铜芯电缆（或铜排）进行连接。A、B、C三相应分别使用黄、绿、红电缆（若使用铜排应在对应铜排上套黄、绿、红套管）并在每相接线端子处粘贴A、B、C标贴。）
电气控制柜设计的5大基本原则
电气控制柜设计的5大基本原则 1、基本思路 电气控制柜设计的基本思路是一种逻辑思维，只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求，就可以说是一种好的的设计。但为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。 2、电气控制柜总体配置设计 电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分(这些组成部分均称作部件)，再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。 电气控制柜总装配图、接线图(根据需要可以分开，也可并在一起)是进行分部设计和协调各部分组成为一个完整系统的依据。总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。 总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。 2.1 电气控制柜组件的划分 由于各种电器元件安装位置不同，在构成一个完整的电气控制系统时，就必须划分组件。划分组件的原则是： (1)把功能类似的元件组合在一起； (2)尽可能减少组件之间的连线数量，同时把接线关系密切的控制电器置于同一组件中； (3)让强弱电控制器分离，以减少干扰； (4)为力求整齐美观，可把外形尺寸、重量相近的电器组合在一起； (5)为了电气控制系统便于检查与调试，把需经常调节、维护和易损元件组合在一起。 2.2 在划分电气控制柜组件的同时要解决组件之间、电气箱之间以及电气箱与被控制装置之间的连线方式：电气控制柜各部分及组件之间的接线方式一般应遵循以下原则：
电气控制柜总装系统集成流程
GRDQ-ZJLC 电柜总装系统集成流程 内部流程 编制： 批准： 日期：2020年4月
电柜总装系统集成流程 一、工作流程 按照公司创新与标准化工作要求，对电柜总装和系统集成做如下工作流程规定：
二、流程图说明 电气控制柜的设计、组装及系统集成，首先要确保电气安全，其次是要满足生产工艺的要求。以控成本，先进性为理念。 1、在收到客户的合作意向之后，立即建立与客户的完整沟通交流渠道。与客户进行技术交流和前期需求沟通，引导客户需求；明确功能定位，使用要求，项目现场工况，如有必要可前往现场实地勘察。 2、确定项目负责人，分配项目到项目实施工程师。移交前期与客户沟通交流所获取的全部资料给项目负责人，由项目负责人统筹分配任务到项目实施工程师。 3、如客户提供图纸和技术方案，项目实施工程师根据客户的图纸和技术方案列出预算清单，生成报价，提交给项目负责人，由项目负责人提交给商务或者公司负责对外报价人员；如果客户没有图纸和技术方案，则由项目实施工程师负责拟定技术方案和初期的图纸，再列出预算清单，生成报价提交给项目负责人。 4、报价给客户后，项目负责人需继续跟踪，了解客户的新想法和相关顾虑；如客户终止合作，项目负责人需查清原因，是否因为技术方案或图纸不够完善等我方工作不到位的原因，或其它原因，总结经验教训，建立项目终止档案并存档。如果客户确定合作后，项目实施工程师应立即开展本项目的精细化实施步骤，包含如下： ⑴项目实施工程师首先制定含有详细日期的项目计划进度
表，严格按照进度表开展各项工作。 ⑵完善前期方案，充分考虑建设规模、现场工况、功能定位、使用要求和现场设备配置情况，确定本工程需设计的电气系统；此阶段需要项目实施工程师直接跟客户建立点对点沟通渠道。 ⑶确定配电系统容量和要求；包含确定负荷级别、负荷估算。 ⑷重新绘制或完善竖向的系统图、一次图、二次图；根据图纸列出详细的BOM表。 5、项目实施工程师根据BOM表里的元器件清单，结合现场工况、设备配置情况、负荷级别和容量，确定柜型、柜体尺寸、柜体材质等详细柜盘参数，并绘制出柜盘加工图和柜内布置图；此阶段依然需要项目实施工程师保持与客户的沟通交流，确保柜体按客户需求制作，相关图纸完成后必须提交项目负责人审核。 6、图纸审核通过后，项目实施工程师按照BOM表和柜体加工图，在公司OA系统上提请采购部采购，且实时跟踪采购进度，必要时催促采购，以确保后续工期能按时进行，通常按照交货期长的先行采购的原则进行合理安排；在采购的阶段，项目实施工程师应绘制电气原理图和生产接线图，为总装配线做准备。 7、柜体和大部分元器件到货后，可以进行电柜总装及其配线工作，自行总装或委外总装，应严格按照图纸进行总装和配线，项目实施工程师应实时跟踪现场总装和配线进度，并掌握相关情况，及时纠正安装和接线不规范的地方；如本项目需要做系统集成的，此阶段同步进行系统集成，即项目实施工程师应该开始编
电气控制箱接线配线规范
电气控制箱接线配线规范 1、控制柜元器件的安装 1、安装前准备： 组装前首先看明图纸及技术要求 A、检查产品型号、元器件型号、规格、数量等与图纸是否相 符 B、组装前首先看明图纸及技术要求 C、检查元器件有无损坏 2、元器件布局: A、操作方便：元器件在操作时，不应受到空间的妨碍，不应 有触及带电体的可 B、维修方便：能够较方便地更换元器件及维修连线 C、各种电气元件和装置的电气间隙、爬电距离应符合4.4条规 定 D、保证一、二次线的安装距离 3、安装要求： A、必须按图安装 B、元器件组装应从底板前视，由左到右，由上至下 C、同一型号产品应保证组装一致性 D、所有电器元件及附件，均应固定安装在支架或底板上，不 得悬吊在电器及连线上 E、接线面每个元器件的附近有标牌，标牌应与图纸相符。除 元器件本身附带填写的标志牌外，标志牌不得固定在元器 件本体上 F、标号字迹应完整、清晰、牢固、且不易脱色。标号粘贴位 置应明确、醒目 G、 H、安装于面板、门板上的元器件，其标号应粘贴于面板及门 板背面元器件下方。如下方无位置时可贴于左方，但粘贴 位置尽可能一致 4、端子排的安装要求：
A、端子排应无损坏，固定牢固，结缘良好 B、端子应有序号，端子排应便于更换且接线方便，离地高度 宜大于350mm C、强、弱电端子宜分开布置，当有困难时，应有明显标志并 设空端子隔开或加强绝缘的隔板 D、正、负电源之间以及经常带电的正电源与合闸回路之间， 宜以一个空端子隔开 E、接线端子应与导线截面匹配，不应使用小端子配大截面导 线 2、控制柜二次接线 1、基本要求： A、按图施工、连线正确 B、二次线的连接（包括螺栓连接、插接、焊接等）均应牢固 可靠，线束应横平竖直，配置合理，层次分明，整齐美 观。同一柜内的相同元器件走线方式一致 C、所有连接导线中间不应有接头，导线绝缘良好、芯线应无 损伤 D、每个元件的接点最多允许接2根线 2、二次线截面积要求： A、单股导线不小于1.5mm2 B、多股导线不小于1.0mm2 C、弱电回路不小于0.5mm2 D、电流回路不小于2.5mm2 E、保护接地线不小于2.5mm2 3、其他要求： A、每个端子的接线点一般不宜接2根导线，特殊情况时如果 必须接2根导线，则连接必须可靠，对于插式端子，不同 截面的2根导线不得接在同一端子上，对于螺栓连接端 子，当接2根导线时，中间应加平垫片 B、电流表与分流器（或CT）的连线之间不得经过端子，其线 长不得超过3米
防爆电气设备清单
防爆电气设备清单（车间四） 序号安装位置产品型号名称防爆标志防爆合格证号生产单位数量备注1 20t釜防爆型三项异步电动机 YB2-200L-6 ExdⅡ BT4 20822055 无锡月亮电机有限公司1套 2 20t、5t、3t 釜 防爆接线箱 BJX8030 ExeⅡT6 CNEx07.1182 燎原防爆电器有限公司44套其中，20t釜8套，其余每釜4套 3 20t、5t、3t 釜 热电阻传感器ExdⅡ CT4 GYB101080 江苏慧邦控制系统有限公司21套其中，20t釜 3套，其余每釜2套 4 20t、5t、3t 釜 防爆接近开关 BZK51-J5/12 ExdⅡ BT6 8070918 沈阳鑫中兴防电有限公司53套其中，20t釜 8套，其余每釜5套 5 20t、5t、3t 釜 防爆照明开关：BZM8030 ExedⅡBT6 CNEx07.1187 燎原防爆电器有限公司10套每釜1套 6 20t、5t、3t 釜 防爆流量控制器 HL-Ex 380VAC 3A ExedⅡ CT6 CNEx08.0924X 宜昌慧诚自动化设备有限责任公司10套每釜1套 7 20t、5t、3t 釜 防爆电加热器 SRYB2-1~4 ExdⅡ BT4 GYB05327X 上海双联电热电器厂99套其中20t釜18套，其余每釜9套 8 5t、3t釜防爆型三项异步电动机 YSB5014 ExdⅡ BT4 2042439 嵊州市长风电机有限公司9套每釜1套 9 屏蔽电泵屏蔽电泵：HP3-2 15-35 ExdⅡCT4 21120661 无锡市安化屏蔽电泵厂2套 10 屏蔽电泵防爆接近开关 BZK51-J5/12 ExdⅡ BT6 8070918 沈阳鑫中兴防电有限公司8套 11 屏蔽电泵防爆接线箱 BJX8030 ExeⅡT6 CNEx07.1182 燎原防爆电器有限公司2套 12 计量罐防爆显示器 9506-0041 ExdⅡBT4 GYB081172X 梅特勒-托利多（常州）称重设备系统 有限公司 2套每台计量罐配备1套 13 计量罐本安型接线盒AJB-X/DJB-X Ex iaⅡCT6， DIPA20 TA,T6 GYB06599X 梅特勒-托利多（常州）称重设备系统 有限公司 2套每台计量罐配备1套 14 计量罐称重传感器 SB-2X EXiⅡCT4~T6 GYB071486 梅特勒-托利多（常州）称重设备系统6套每台计量罐配备3套
控制柜电气装配工艺流程(重)
控制柜电气装配工艺流程 前言 电气装配和电气布线是控制柜设计的重要内容，为了提高控制柜的可靠性，安全性和可维护性，并能有效地降低制造成本，应从模块化思想，电磁兼容和安全性等多个角度去设计。 一、电气布线的模块思想 模块化思想是将复杂庞大的系统分解成多个规模较小的、相互间耦合性很小的模块来实现。模块化思想贯穿了产品的整个生命周期，从设计到工艺制造，甚至延伸到市场开拓和售后服务阶段。其每一个环节都可以通过模块化思想来避免重复劳动，同时便于每个功能的标准化，最终达到降低成本、提高效率、便于维护和升级的目的。 对于电气布线，模块化思想主要体现在功能区域划分和线束化两大工作内容。 功能区域的独立性越强，区域间的装配、测试、维护等工作的相互影响程度就越小。线束化避免了布线前期工作与柜体制造、初期装配等工作之间的影响，同时也避免了不同功能区域之间布线的相互影响。 电气布线功能区域划分要结合电气机械设计开展，通常除了独立的大型电器设备（变频器），还划分断路器开关电源模块，滤波模块，隔离模块，接触器继电器模块，伺服模块，PLC模块，对外端子排模块。功能区域之间通过柜体布线线槽中分等级的线束进行连接。这一工艺在电气原理设计阶段就要充分考虑。元器件空间位置定义的合理性直接影响到各个功能区域的独立程度，进而影响到电气布线的模块化效果。 线束设计需要两项重要输入：一是各元器件的连接器和接线端子的空间位置，二是连接清单（包含电缆线号、电缆线两端的器件和针脚号、线缆长度，压接工具等信息）。工艺人员根据这两项信息，并考虑避开走线路径上的干涉，同时要考虑走线的美观和节约用料，这样就可以设计出三维对的电气线束；再根据现场制作的需要，将三维的电气线束展平成平面图形，绘制成线束模板图。线束制作工人只需根据线束模板图就可以加工出合格的线束，不用依赖于现柜，所加
电气控制柜的
题目：电气控制柜的设计 目录 一、设计任务书…………………………………………………… 二、开题报告…………………………………………………… 三、摘要、关键词………………………………………………… 四、正文（前言）………………………………………………… 1、常用电气控制线路设计………………………………………………… 2、配电柜的结构图………………………………………………………… 3、配电柜的面板控制图…………………………………………………… 5、电源柜电路图…………………………………………………………… 6、基本参数的选择………………………………………………………… 五、熔断器的选择原理………………………………………… 六、采取整改措施……………………………………………… 七、电源配电箱材料清单图…………………………………… 八、参考资料及文献…………………………………………… 九、致谢…………………………………………………………
本课题来源及研究现状 学校数控车间引进一批先进的机加工设备，车间也是新建装修，刚好车间线路要进行改造，车间的配电柜有不够的情况下，以《电气控制柜的设计》作为毕业设计课题是两全其美的事情。通过对车间线路的了解总共所有的机床有几十台设备，经过对车间的调查和研究得出了准确的负荷数据后才动手设计。通过毕业设计更好的把理论联系实际，提高学生的实操技能水平，取得更好的教学效果。 本课题研究目标、内容、方法和手段 1.学习内容 1）、机加工车间的实际调查及车间负荷计算。 2）、配电箱的控制方案的设计。 3）、低压电器的选择。 4）、配电柜电路的设计及绘图及电路的工作原理。 5）、学会列材料清单 6）、技能训练 2.配电柜的安装 1）、学会低压电器的摆放及固定。 2）、学会根据电路的原理图设计布置线圈，并掌握安装工艺要求。 3）、学会断路器、空气开关、就留接触器的容量选择。
防爆电气控制柜使用说明书
咸宁阀室防爆电气控制柜 使 用 说 明 书 xxxxxxxxxxxxxxxxx 地址:成都市青羊区黄田坝 电话(Phone):（028） 传真(FAX):（028） 邮编(ZIP code):
一、概述 本产品用于对现场可燃气体浓度、管道内气体的压力、温度测定，并进行实时视频监控。其防爆性能符合GB3836.1-2000《爆炸性气体环境用防爆电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用防爆电气设备第2部分：隔爆型电气设备“d”》、GB3836.4-2000《爆炸性气体环境用防爆电气设备第4部分：本质安全型“i”》的规定。适用于防爆等级IIA～IIB～IIC、温度组别T1～T4～T6、外壳防护等级（IP54）的可燃气体与空气形成的爆炸性气体混合物的危险场所。 二、特点 1、控制柜工作制为长期工作制。 2、对于每个阀室的RTU，采用西门子S7-200 PLC作为基本控制单元，根据功能要求配置不同功能的扩展模块，西门子S7-200 PLC可以配备二个RS485通信接口，其通讯协议可是MODBUS、PPI或其他协议，配备一以太网接口，其他过程I/O可以扩展，其功能完全满足阀室的要求。考虑到环境和干扰问题。我们设计是采用模拟量信号防雷和信号隔离措施，这样可以保证控制系统的安全可靠的运行。 三、使用环境 1、海拔不超过2000m，大气压不低于74.8kpa； 2、周围环境温度为－40℃～＋80％℃； 3、周围空气相对湿度不大于95％（＋25℃）； 4、与垂直平面的安装倾斜度不超过15°； 5、在无破坏绝缘的气体或蒸汽的环境中； 6、在无显著摇动和冲击振动的地方； 7、能防止滴水的地方； 8、周围环境污染等级为3级； 9、安装类别为II类。 四、主要技术数据 1、额定电压220V，电压波动范围不超过额定电压的±10%； 2、额定频率50Hz； 3、额定电流20A； 4、外壳防护等级IP54； 5、结构型式立地式； 6、电气元件清单：
电气控制柜(箱或板)的安装
电气控制柜（箱或板）的安装 电气元件的安装 按照电气元件明细表配齐电气设备和元件，安装步骤如下。 1、掌握电路工作原理的前提下，绘制出电气安装接线图。 2、检查电气元件的质量。包括检查元件外观是否完好、各接线端子及紧固件是否齐全、操作机构和复位机构的功能是否灵活、绝缘电阻是否达标等。 3、底板选料与剪裁。底板可选择2.5~5mm厚的钢板或5mm厚的层压板等，按电气元件的数量和大小、摆放位置和安装接线图确定板面的尺寸。 4、电气元件的定位。按电气产品说明书的安装尺寸，在底板上确定元件安装孔的位置并固定钻孔中心。选择合适的钻头对准钻孔中心进行冲眼。此过程中，钻孔中心应该保持不变。 5、电气元件的固定。用螺栓加以适当的垫圈，将电气元件按各自的位置在底板上进行固定。 电气元件之间导线的安装 1、导线的接线方法。在任何情况下，连接器件必须与连接的导线截面积和材料性质相适应，导线与端子的接线，一般一个端于只连接下根导线。有些端子不适合连接软导线时，可在导线端头上采用针形、叉形导线的连接方式必须是工艺上成熟的各种方式，如夹紧、压接、焊接、绕接等。导线的接头除必须采用焊接方法外，所有的导线应当采用冷压端子。若电气设备在运行时承受的振动很大，则不许采用焊接的方式。接好的导线连接必须牢固，不得松动。 2、导线的标志。在控制面板上安装电气元件，导线的线号标志必须与电气原理图和电气安装接线图相符合，并在各电气元件附近做好与原理图上相同代号的标记，注意主电路和控制电路的编码套管必须齐全，每一根导线的两端都必须套上编码套管。套管上的线号可用环乙酮与龙胆紫调合，不易褪色。在遇到6和9或16和91这类倒顺都能读数的号码时，必须作记号加以区别，以免造成线号混淆。 导线截面积的选择 对于负载为长期工作制的用电设备，其导线截面积按用电设备的额定电流来选择；当所选择的导线、电缆截面积大于95mm2时，宜改为用两根截面积小的导线代替；导线、电缆截面积选择后应满足允许温升及机械强度要求；移动设备的橡套电缆铜芯截面积不应小于2.5mm 2；明敷时，铜线不应小于1mm2，铝线不应小于2.5mm2；穿管敷设与明敷相同；动力电路铜芯线截面积不应小于1.5mm2；铜芯导线可与大一级截面积的铝芯线相同使用。 对于绕线转子电动机转子回路导线截面积的选择可按以下原则。 1、转子电刷短接。负载启动转矩不超过额定转矩50%时，按转子额定电流的35%选择截面积；在其他情况下，按转子额定电流的50%选择。 2、转子电刷不短接。按转子额定电流选择截面积。转子的额定电流和导线的允许电流，均按电动机的工作制确定。 导线允许电流的计算 1、反复短时工作制的周期时间T≤10min，工作时间≤4min时，导线或电缆的允许电流按下列情况确定： 截面积小于或等于6mm2的铜线，以及截面积小于或等于10mm2的铝线，其允许电流按长期工作制计算。 截面积大于6mm2的铜线，以及截面积大于10mm2的铝线，其允许电流等于长期工作制允许电流乘以系数0.875/√3。为用电设备的额定相对接通率（暂通率）。 2、短时工作制的工作时间≤4min，并且停歇时间内导线或电缆能冷却到周围环境温度时，导线或电缆的允许电流按反复短时工作制确定。当工作时间超过4min或停歇时间不足以使导线、电缆冷却到环境温度时，则导线、电缆的允许电流按长期工作制确定。 线管选择
防爆配电柜的防爆原理分析
防爆配电柜的防爆原理分析 电力极具攻击性，那么配电柜就是能量的汇集地，所以所以的配电柜必需得有防爆功能，这样才能确保我们的人身安全，为了进一步让大家不用恐慌，下面我们一起了解一下防爆配电柜的防爆原理吧，看看是不是真的能防爆。 1、防爆配电柜是一种特殊的防爆型式，其主要指导思想是将可燃性物质与点燃源进行隔离，到达防爆的目的。具体实现方法是经过防爆控制箱内的控制体系与气路体系配合，将来自安全区域的保护气体引入正压腔，在对正压腔内的可燃性气体进行彻底的清洗与置换后，使正压腔内保持一定的压力，阻止外部危险环境的可燃性气体，导电性粉尘的进入，从而到达防爆目的。 2、凭据正压腔内的压力保持方式，主要可分为具有稀释气流的正压和具有泄漏补偿的正压两种方式； 3、具有稀释气流的正压是由保护气体持续不断的流过正压腔，并保持一定的流速，使正压腔的压力保持在工作压力范围内，且正压腔内的气体可以持续失掉清洗与置换。由于保护气体持续不断的流过正压腔，在到达防爆要求的同时也可以带走内部元件运行产生的热量，因此更适用于安装一些发热量较大的电器元件或设置装备摆设，如变频器、软起
动器、大功率可控硅、电动机等。不足之处是所需气流量较大，用户现场气源需提供足够的流量及压力。 4、具有泄漏补偿的正压是由控制体系实时检测正压腔的压力，经过电磁阀控制保护气体的流入与流出。当正压腔压力过低时，打开进气电磁阀补气，使压力上升到工作压力范围内；当正压腔压力过高时，打开排气电磁阀排气，使压力降落到工作压力范围内。由于保护气体并未持续流动，因此具有泄漏补偿的正压外壳内适合于安装发热量较小的高压电器元件，如各类电气控制体系等； 5、凭据国家标准的要求，正压型防爆控制柜还必须具有联锁和报警功能。即当正压腔换气历程未完成或正压腔内压力未到达工作压力范围时，正压腔不能受电，以确保安全。当处于运行中的正压腔内压力低于设定的报警压力下限或上限时，控制体系采取调整步伐，同时发出声光报警提醒用户注意。当控制体系采取的调整步伐无效，压力持续降低或升高至设定的电源切断压力下限或上限时，体系应及时切断正压腔电源，并停止运行。 6、从上述环境来看，正压防爆型式的思路不同于其它防爆型式，在控制体系和保护气体的压力、流量设计合理的环境下，正压腔的尺寸设计灵活性较大，可生产较大体积的产品，且内装电气元件与设置装备摆设可凭据用户要求安装或由用户自行安装，大大增强了用户使用的可扩展性。
