建筑力学与识图任务1 有梁楼盖板平法施工图识读
任务1 有梁楼盖板平法施工图识读
■任务目标
1．理解有梁楼盖板平法施工图的制图规则
2．熟练识读有梁楼盖楼（屋）面板平法施工图
■任务内容
1．知识点
有梁楼盖平法施工图的制图规则
2．技能点
■知识解读

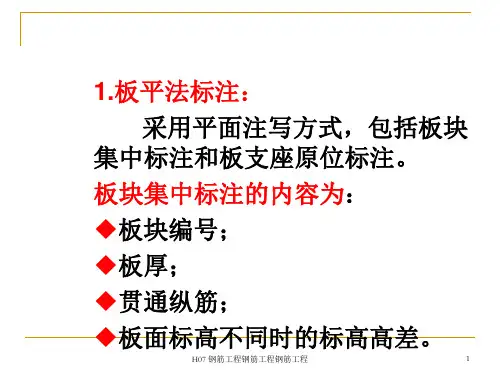

有梁楼盖的制图规则适用于以梁为支座的楼面与屋面板平法施工图设计。有梁楼盖平法施工图，系在楼面板和屋面板布置图上，采用平面注写的表达方式，楼（屋）面板平法施工图上的平面标注主要有板块集中标注和板支座原位标注，如图9-2所示。
一、板块集中标注
板块集中标注的内容为：板块编号、板厚、贯通纵筋，以及当板面标高不同时的标高高差。对于普通楼面，两向（X、Y方向）以一跨为一个板块；对密肋楼盖，两向主梁（框架梁）以一跨为一个板块，所有板块应逐一编号。
板块集中标注的内容与规则见表9-1
表9-1 板块集中标注
标注内容
（数据项）
制图规则解读
板块编号代号：楼面板——LB、屋面板——WB、悬挑板——XB 序号：××加在板块代号后面
板厚注写h=×××垂直于板面的厚度，单位为mm
注写h=×××/×××：斜线前后分别为悬挑板根部与端部的厚度
贯通纵筋（单层或双层）板上部和下部分别注写（单层/双层配置）：B-下部、T-上部、B&T-下部与上部双层配置
正交轴线分别注写（单向/双向配置）：X-从左至右的水平方向、Y-从下到上的垂直方向、X&Y-两向相同配置
板面标高高差（选注）相对于结构层楼面标高的高差，应将其注写在括号内，且有高差时注写，无高差时不注写
举例9-1:结施-10，LB3现浇板
现浇板钢筋绑扎图3号楼面板块板厚100mm
LB3 h=100
B：X&Y C8ⓐ150
T：X&Y C8ⓐ150
(－0.015)
板下部为水平与垂直方向
都是HRB400、直径8mm、
间距150mm的双向贯通
筋
板面标高比4.470~11.670m
低0.015m为4.455~11.655m
板上部为水平与垂直方向都是HRB400、直径为8mm、间距150mm的双向贯通筋
二、板支座原位标注
板支座原位柱注的内容为：板支座上部非贯通纵筋和悬挑板上部受力钢筋。板支座原位标注的内容与规则见表9-2
表9-2 板支座原位标注
举例9-2
梁中心线向右伸出钢筋绑扎图
（a）端部支座负筋
对称伸出非对称伸出
钢筋绑扎图
(b)中间支座负筋
悬挑板上部受力钢筋（选注）举例9-３
②号支
座负筋
自梁中心线向左、向
右对称伸出1200mm
HRB400、直径10mm、
间距150mm的非贯
通筋
C10ⓐ150
③号支
座负筋
连续布
置2跨
(2)
1600
HRB400、直径
12mm、间距为
150mm
自梁中心线向左
伸出1800mm
自梁中心线向右
伸出1600mm
向右连续
布置2跨2号悬挑板
板厚：根部120mm
端部80mm
⑤号钢筋
悬挑板上部受力钢筋
为HRB400、直径
12mm、间距100mm
覆盖悬挑板
一侧的伸出
长度不注
板上部水平方
向分布钢筋为
C8ⓐ150
板下部构造钢筋
水平方向C8ⓐ150
垂直方向C8ⓐ200
单层配筋就是在板的下部配置贯通纵筋，而在板的周边配置非贯通纵筋（支座负筋）；双层配筋就是在板的下部和上部均配置贯通纵筋。单向配筋就是在板的一个方向上配置受力筋，而在另一个方向上配置分布筋，如悬挑板都是单向配筋板，受力筋的配置方向与悬挑方向一致，且配置在悬挑板的上部；双向配筋就是在两个相互垂直的方向都配筋受力筋，这种配筋方式目前应用较广泛，双向板钢筋的放置，短跨方向钢筋置于外层，长跨方向钢筋置于内层。
■任务实施
一、楼面板平法施工图识读
1．楼面板平法施工图。
以结施-10、4.470~11.670板平法施工图为例，该图纸如下。
2．楼面板平法施工图识读
板平法施工图的主要内容有五方面：（1）图号、图名和比例。（2）结构层楼面标高、结构层高与层号。（3）定位轴线及其编号、间距尺寸。（4）板平法标注板块的编号、厚度、配筋和板面
标高高差。（5）必要的说明。图纸识读要按一定的方法和步骤对这五方面的内容逐一识读，结施-10的识读见表9-3。
表9-3 楼面板平法施工图识读
二、屋面板平法施工图识读
1．屋面板平法施工图
以结施-11、15.300板平法施工图为例，该图纸如下。
2．屋面板平法施工图识读
该屋面为20%的坡度现浇屋面，详见15.300板平法施工图中的剖切示意图。屋面板与楼面板平法施工图识读方法与步骤相似，其中结构层楼面标高、结构层高和定位轴线及其编号、间距尺寸内容相同，标题栏和详图内容相似，板平面标注内容识读见表9-4。
表9-4 屋面板平法施工图平面标注内容识读
