螺栓联接静、动态特性实验报告
螺栓联接静、动态特性实验报告
专业班级 ___________ 姓名 ___________ 日期 2011-09-28
指导教师 ___________ 成绩 ___________
一、实验条件：
1、试验台型号及主要技术参数
螺栓联接实验台型号：
主要技术参数：
①、螺栓材料为40Cr、弹性模量E=206000 N/mm2，螺栓杆外直径D1=
16mm，螺栓杆内直径D2=8mm，变形计算长度L=160mm。
②、八角环材料为40Cr，弹性模量E=206000 N/mm2。L=105mm。
③、挺杆材料为40Cr、弹性模量E=206000 N/mm2，挺杆直径D=14mm，变形
计算长度L=88mm。
2、测试仪器的型号及规格
①、应变仪型号：CQYDJ－4 ②、电阻应变片：R=120Ω，灵敏系数K=2.2
二、实验数据及计算结果
1、螺栓联接实验台试验项目：
空心螺杆
2、螺栓组静态特性实验
实测值理论值
螺栓拉力螺栓扭矩八角环挺杆螺栓拉力螺栓扭矩八角环挺杆预紧形变值(μm) 33 109 33 109
预紧应变值(με) 136 235 154 7 206.25
预紧力(N) 4224.7 578 4113.7 111 6407 712.9 6407 0
预紧刚度(N/mm) 128021.6 38758.8 194150.4 58779.5
预紧标定值(με/N) 0.0321916 0.1287668 0.0374359 0.0630631 0.0212267 0.3282367 0.0240362 0
加载形变值(μm) 42 93 42 93
加载应变值(με) 158 272 119 54 262.5
加载力(N) 4908.1 668.1 4051.9 856.2 8154.4 825.1 5466.5 2687.9 加载刚度(N/mm) 128021.2 38758.7 194151.5 58779.8
加载标定值(με/N) 0.0321917 0.1287650 0.0293689 0.0630694 0.0192534 0.329657 0.0217689 0.02009
3、螺栓联接静、动特性应力分布曲线图 (空心螺杆)
三、实验结果分析
螺栓联接实验指导书机械设计实验指导书
《机械设计实验指导书》 徐双满洪建平编 王青温审 机械工程实验教学中心 2011年 2月
螺栓联接实验指导书 一．实验目的 1．掌握测试受轴向工作载荷的紧螺栓联接的受力和变形曲线（即变形协调图）。 2．掌握求联接件（螺栓）刚度C 1、被联接件刚度C 2、相对刚度C 1/C 1+C 2。 3．了解试验预紧力和相对刚度对应力幅的影响，以考察对螺栓疲劳的影响。 二．实验设备 图1—1为螺栓联接实验机结构组成示意图，手轮1相当于螺母，与螺栓杆2相连。套筒3相当于被联接件，拧紧手轮1就可将联接副预紧，并且联接件受拉力作用，被联接件受压力作用。在螺栓杆和套筒上均贴有电阻应变片，用电阻应变仪测量它们的应变来求受力和变形量。测力环4是用来间接的指示轴向工作载荷的。拧紧加载手轮（螺母）6使拉杆5产生轴向拉力，经过测力环4将轴向力作用到螺杆上。测力环上的百分表读数正比于轴向载荷的大小。 １．螺栓联接实验机的主要实验参数如下: 1)．螺栓材料为45号钢，弹性模量E 1=2.06×105N/mm 2，螺栓杆直径d=10mm ，有效变形计算长度L 1=130mm 。 2）．套筒材料为45号钢，弹性模量E 2=2.06×105N/mm 2，两件套筒外径分别为D=31和32，径为D 1=27.5mm ，有效变形计算长度L 2=130mm.。 2．仪器 1）YJ-26型数字电阻应变仪。 2）YJ-26型数字电阻应变仪。 3）PR10-26型预调平衡箱。
ΔF Dn λb λm λ λm ’ θn λ F θ0 D0 Q p F Q p Q 图4－３ 力－变形协调图 图4－２ LBX-84型实验机结构图 1-加载手轮 2-拉杆 3-测力计百分表 4-测力环 5-套筒 6- 电阻应变片 7-螺栓 8-背紧手轮 9-予紧手轮 三．实验原理 1．力与变形协调关系 在螺栓联接中，当联接副受轴向载荷后，螺栓受拉力，产生拉伸变形；被联接件受压力，产生压缩变形，根据螺栓（联接件）和被联接件预紧力相等，可把二者的力和变形图线画在一个坐标系中，如4－3所示。当联接副受工作载荷后，螺栓因受轴 向工作载荷F 作用，其拉力由预紧力Ｑp 增加到总拉力Q ，被联接件的压紧力Q p 减少到剩余预紧力Q ˊp ，这时，螺栓伸长变形的增量Δλ1，等于被联接件压缩变形的恢复Δλ2，即Δλ1=Δλ2=λ，也就是说变形的关系是协调的。因此，又称为变形协调图。 知道了力和变形的大小便可计算出连接副的刚度的大小，即力与变形之比Q/λ称
螺栓联接标注
螺栓联接静、动态特性实验报告 专业班级 ___________ 姓名 ___________ 日期 2009-12-18 指导教师 ___________ 成绩 ___________ 一、实验条件： 1、试验台型号及主要技术参数 螺栓联接实验台型号： 主要技术参数： ①、螺栓材料为40Cr、弹性模量E=206000 N/mm2，螺栓杆外直径D1= 16mm，螺栓杆内直径D2=8mm，变形计算长度L=160mm。 ②、八角环材料为40Cr，弹性模量E=206000 N/mm2。L=105mm。 ③、挺杆材料为40Cr、弹性模量E=206000 N/mm2，挺杆直径D=14mm，变形 计算长度L=88mm。 2、测试仪器的型号及规格 ①、应变仪型号：CQYDJ－4 ②、电阻应变片：R=120Ω，灵敏系数K=2.2 二、实验数据及计算结果 1、螺栓联接实验台试验项目： 空心螺杆 2、螺栓组静态特性实验 实测值理论值 螺栓拉力螺栓扭矩八角环挺杆螺栓拉力螺栓扭矩八角环挺杆 预紧形变值(μm) 40 89 40 89 预紧应变值(με) 156 134 45 -3 250 预紧力(N) 4846 240.4 4893.6 -47.6 7766 406.5 7766 0 预紧刚度(N/mm) 121149.9 54449.4 194150.4 87258.6 预紧标定值(με/N) 0.0321915 0.1287796 0.0091957 0.0630252 0.01983 0.3271832 0.0057944 0 加载形变值(μm) 43 85 43 85 加载应变值(με) 169 140 42 49 268.75 加载力(N) 5249.8 246.3 4472.9 776.9 8348.5 424.7 7417 931.5 加载刚度(N/mm) 121150 54449.4 194150 87258.4 加载标定值(με/N) 0.0321917 0.1287666 0.0093899 0.0630712 0.0202431 0.3296444 0.0056626 0.0526033

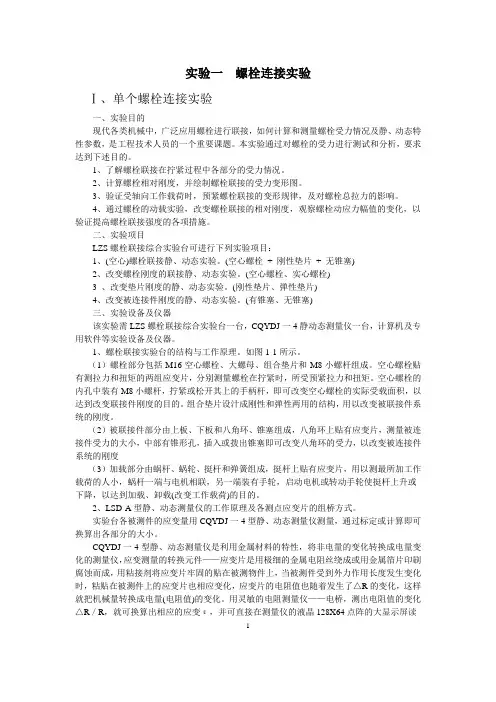

螺栓连接
