技术：甲醇废水回收利用技术

技术 | 甲醇废水回收利用技术

由于污染物复杂多变，工业废水处理工艺各有不同。而诸如甲醇废水的处理，利用固定化活性炭技术则有利于这类废水的回收再利用。

1、甲醇废水回用工艺和特点

1.1工艺流程

低浓度甲醇废水处理和回用工程的工艺流程如图所示。来自生产车间的工艺冷凝液和尿素水解水混合后，其水温较高，大约在50-60℃之间，为了给后续的单元提供更好的工作条件，设计中采用换热器对混合液进行冷却。

混合液在曝气罐中的曝气增加了水中的溶解氧含量，为生物活性炭分解废水中的有机污染物提供了更好的条件；同时曝入的空气还可对混合液进一步降温。

实验表明，工艺冷凝液和尿素水解水混合后，会产生一种黄色絮状物，它可能会堵塞活性炭的孔隙并抑制生物工程菌的分解作用。为了降低该黄色絮状物的影响，在生物活性炭过滤罐之前设置盘式过滤机，以去除杂质和减轻生物炭滤罐的处理负荷。

固定化滤罐中装有人工固定化生物活性炭，主要是利用活性炭较大的比表面积来吸附水中类似甲醇的小粒子有机污染物；而吸附在活性炭上的高效生物工程菌对甲醇等有机污染物具有很强的氧化分解能力，可以有效地降解甲醇等有机物。

1.2工艺特点

人工固定化生物活性炭去除甲醇等有机物的过程包括活性炭的吸附和工程菌的生物降解两方面，活性炭的吸附作用可以在较高的水流速度和较短的接触时间内将低浓度的甲醇吸附在其孔隙内；生长固定在活性炭表面及其孔隙内的的工程菌以甲醇作为营养源并将其分解。吸附和生物降解的有机结合既延长了活性炭的寿命，又为工程菌分解甲醇提供了便利的条件。

2、主要构筑物、设备及工艺参数

在设计施工中，本着“挖潜改造、节资减耗”的原则，在设备选用中充分考虑了原有设备的利用和改造，主要的构筑物如换热器、曝气罐、水泵等均为工厂原有设备。

2.1换热器

设计中选用盘管式换热器，换热面积312m2，冷却水水温20℃，冷却水水量200 m3/h，材质为碳钢。混合液经换热器后水温可降至40℃以下。

2.2曝气罐

曝气罐有效容积120 m3，罐内设有曝气头，通入空气量75 m3/h，空气温度20℃。曝气后的出水温度可降至35℃以下，pH值接近8，满足了后续工艺的要求。

2.3盘式过滤机

盘式过滤机为以色列进口设备，最大处理能力200 m3/h、过滤等级55μm，出水浊度<5NTU。在盘式过滤机前设有中间加压泵两台，水泵流量150 m3/h，

扬程80m。

2.4固定化生物活性炭滤罐

固定化滤罐直径为2.5m，每台滤罐的有效容积为10m3，装有活性炭5吨，共四台。固定化滤罐内部采用PVC滤帽配水系统和三角堰进水方式。

3、工程应用运行效果

整个工程于2001年11月开工，2002年3月竣工，在完成了系统的运行调

试和工程菌的驯化和固定化以后，对其除污染效果进行了系统的考察。

3.1生物工程菌的人工固定化

将试验研究获得的假单胞菌属和芽孢杆菌等优势菌属进行扩大培养，待得

到预期的菌量后，向菌液中投加甲醇完成菌液的驯化。将驯化好的工程菌液加

入清水稀释，由循环泵注入活性炭滤罐并循环， 72h后完成活性炭的生物人工

固定化。

3.2系统对COD的去除效果

工程运行中主要考察了盘式过滤机的进水、出水和固定化生物活性炭滤罐

出水的COD变化。在经过了运行初期的适应阶段后，各处理单元的出水COD趋

于稳定，其中盘式过滤机和固定化滤罐将COD由40mg/L左右降至12mg/L以下，去除率在70%以上，其出水能够满足进入脱盐系统的要求。

工程运行中还考察了系统对混合液中甲醇的去除效果，表2列出了工程运

行期间的几组典型数据，从中可以看出混合液中甲醇浓度在5.90-6.89mg/L之间，经处理以后，其浓度降至0-0.61mg/L，去除率达到93.6%-100%。

表工艺系统进出水中甲醇浓度的变化

4、经济效益分析

含低浓度甲醇的工艺冷凝液和尿素水解水处理后回用到脱盐水系统，这样

每年可节约原水130×104m3。目前原水经石灰软化和澄清池澄清后的价格为

1.89元/m3，该工程每年可为企业节约原水费245.7万元。

同时由于工艺冷凝液与尿素水解水中离子含量极低，回用工程可大大延长

脱盐水系统的制水周期并减少再生剂用量。实验表明，回用工程投产以后阳离

子树脂床平均制水批量由原来的11945 m3提高到18023 m3，再生时的平均耗

酸由原来的2180 Kg下降到1467 Kg。从减少再生次数、减少再生剂用量、减

少树脂损耗、减少树脂清洗时的水耗和降低工人操作劳动轻度等角度考虑，该

工程的投产可为企业节省费用60余万元。

综合上述的两项费用，该废水回用工程每年可为企业节省资金300余万元；该工程的总投资为242万元，也即其投资回收期为1年。

5、总结

采用人工固定化生物活性炭技术和其它水处理相结合，可以有效地去除化

肥厂工艺冷凝液和尿素水解水中的低浓度甲醇。

（1）该系统可将混合液的COD从40mg/L降至12mg/L以下，去除率在70%

以上。

（2）该系统可将混合液中甲醇从5.90-6.89mg/L降至0-0.61mg/L，去除

率达到93.6%-100%。

（3）处理后的水质能够达到脱盐水系统的进水要求，该类废水的回用可以给企业带来显着的经济效益。

甲醇废水常用处理工艺

甲醇废水常用处理工艺来源: 发布时间: 2012-07-10 08:55 994 次浏览大小: 16px14px12px 甲醇是化工、农药和制药等行业的重要原料。甲醇废水是指在甲醇的生产或使用过程中，由精馏塔底部排出的蒸馏残液，主要含甲醇、乙醇、高级醇和醛及少量长链化合物，低温时有蜡状物质析出.甲醇是化工、农药和制药等行业的重要原料。甲醇废水是指在甲醇的生产或使用过程中，由精馏塔底部排出的蒸馏残液，主要含甲醇、乙醇、高级醇和醛及少量长链化合物，低温时有蜡状物质析出，其COD和BOD5一般为8 000～20 000 mg／L和5 000～10 000 mg／L。由于甲醇废水的BOD5／COD较高，属于易降解高浓度有机废水。若将甲醇废水直排入水体，会对环境造成严重的污染和破坏。经过几十年的研究，国内外在甲醇废水处理方面积累了许多经验，并研发出了多种处理工艺和方法。目前国内已研制并采用的甲醇废水处理方法有物化法、化学法、生化法等，这些方法可对甲醇废水进行不同程度的处理. 物化法和化学法是不彻底的处理方法，高浓度甲醇废水经其处理后必须送至污水处理厂进行集中处理才能达标排放。生物处理法包括好氧生物处理和厌氧生物处理，好氧生物法多用于中低浓度甲醇废水的处理，其抗冲击负荷能力相对较弱，运行不当，易导致污泥膨胀；厌氧生物处理多采用UASB系统，对高浓度甲醇废水有很好的降解能力，但由于高浓度甲醇废水的水质水量波动很大，使得单段厌氧消化工艺在高负荷下轻易出现酸化现象，对其处理能力和运行稳定性造成一定的影响。为了进步对高浓度甲醇废水的处理能力，我们有必要从理论研究和实际应用两方面着手开发出技术含量高、经济高效、易于调控的新型处理工艺。好氧生物处理工艺氧化沟工艺。该工艺具有工艺流程简单、污染物分解彻底和剩余污泥产量少等特点，对甲醇废水的处理效果较好，但处理装置造价高、占地面积大、抗冲击负荷能力有限。好氧流化床工艺案例。某化肥厂采用纯氧曝气活性污泥流化床处理甲醇废水，进水COD为1 500-30 000 mg／L，废水流量为7 t／h，处理后COD去除率大于65％，甲醇去除率为99％，但废水处理费用较高。华东某化肥厂采用好氧生物流化床处理甲醇废水，进水COD为7 030-8 0130 mg／L，处理后COD去除率大于90％，但其动力消耗较大，且出水悬浮物含量高。厌氧生物处理工艺上流式厌氧污泥床(UASB)工艺。Lefinga等在利用UASB工艺处理含甲醇和其他杂醇质量分数各50％的废水时发现，在容积负荷高达17．5 kg／(m3·d)、污泥负荷0．58 kg／(kg·d)时，COD去除率几乎为100％，出水中基本没有挥发性脂肪酸(VFA)，甲醇基本上全部直接转化为甲烷。Satoshi等四1在处理甲醇、丙酮酸混合废水时发现，较高浓度的甲醇会抑制丙酮酸的降解，丙酮酸去除率由96％降至25％；同时还发现，

同煤集团年产60万吨甲醇项目污水处理技术方案

同煤集团年产60万吨甲醇项目污水处理工程设计方案山西省聚力环保集团有限公司 2011年08月16日

甲醇废水处理工程技术方案第一章、概述甲醇是一种重要的化工产品。在甲醇生产过程中，由精馏塔底排出的约为甲醇产量20%（甚至更高比例）的蒸馏残夜，通常称为甲醇废水。甲醇废水具有强烈的刺激性气味；CODcr高达数万mg/L，其主要成分为甲醇，乙醇，高级醇及醛类；还含有一些长链化合物，当废水冷却时以有色蜡状物析出。甲醇废水净化处理工程项目，是一项重要的环保工程。为保护环境，防止甲醇废水污染，保护水资源，要求对甲醇废水进行全面治理，要求污水处理后达到规定的排放标准排放。现新建甲醇废水处理系统1套。第二章、设计依据、规范、范围及原则 2.1设计依据及规范 ●建设单位提供的污水水质、水量和要求等基础资料； ●《地表水环境质量标准》（GB3838-2002）。 ●室外排水设计规范（GB50014-2006）。 ●《城市污水处理厂附属建筑和附属设备设计标准》 CJJ31—89 ●《城市污水处理工程项目建设标准》 ●《城市污水处理厂污水污泥排放标准》CJ3025—93 ●《民用建筑电气设计规范》GB/T16—92 ●《工业企业设计卫生标准》TJ36—79 ●《工业采暖、通风及空气调节设计规范》TJ19—75 ●《给水排水工程结构设计规范》GBJ69—84 ●《工业与民用10千伏及以下变电站设计规范》

GBJ53—83 ●《低压配电装置及线路设计规范》GBJ54—83 ●其它相关设计与施工规范 ●国内外处理同类型污水的技术参考资料。 2.2设计范围（1）甲醇废水处理工程建设的必要性和可行性。（2）甲醇废水处理工程建设规模与主要设计指标。（3）甲醇废水处理站建设地址。（4）选择污水处理站的污水处理工艺技术，确定主要建、构筑物的尺寸及主要设备（含电控设备）设计选型。（5）污水处理站的总平面布置及工艺流程（包括高程）。（6）污水处理工程建设的投资和技术经济分析。（7）建设工期和工程进度安排。（8）主要技术指标和效益分析。 ◆污水处理与利用调查研究污水的水质水量变化情况，选择技术成熟、经济合理、运行灵活、管理方便、处理效果稳定的方案。 ◆污泥处理与处置污水处理过程中产生的污泥，应进行稳定处理，防止对环境造成二次污染，并妥善考虑污泥的最终处置。 2.3设计原则（1）严格遵守我国对环境保护、工业污水处理制定的法律、法规、标准和规范。（2）服从总体规划要求，合理选择厂址，合理布置排水管网系统。（3）根据企业的实际情况，因地制宜，按照占地少、投资省、运行费用低、处理效果好、工艺技术先进的原则选择污水处理技术。（4）注重环境保护，尽可能减少污水处理站对周围环境的影响。（5）要求污水处理站布局和占地面积合理，与周边环境协调一致。（6）要求实施方案中各废水处理单元管理简便，安全实用，生产环境和劳动条件良好，处理场地清洁卫生，无二次污染。（7）要求污水处理系统投资经济合理，运行费用低。

工业废水处理回收利用

工业废水处理回收利用吴冠昌、卢宏源、梅学英、郭宏武（郑州中岳电力有限公司，河南郑州452477）【摘要】采用的废水处理工艺，比常规的工艺省去了2-4个处理设施，设计了一池多用的高效分离池，选择了合适的试剂。有效的去除了工业废水中的污染物，处理后的水做为机组循环冷却水及锅炉烟气脱硫工艺补充水使用。关键词工业废水分离池回收利用 1 工业废水回收利用的提出保护水资源和节约用水是环境保护国策的重要内容。火力发电厂是工业用水大户，节约发电厂的工业废水，减少废水排放具有普遍的积极意义。火力发电厂的排放废水分为两部分：一部分为冲灰、冲渣的废水，一部分为工业总排废水。工业总排废水是多种废水的混合水。采用适当的废水处理工艺，将工业废水回收利用，在确保达到要求的水质标准的前提下，使工程造价和运行费用达到最小，达到企业工业废水相对“零排放”的目的。 2 郑州中岳电力有限公司工业总排废水排放现状郑州中岳电力有限公司于1992年—1995年相继投产了两台25MW和55WM的机组。工业总排废水主要包括厂内转动机械的冷却水、轴封水、清扫卫生的冲洗水、冷却塔排污水、输煤皮带的冲洗水、化学处理废水等。其中转动机械的冷却水、轴封水为连续排放，水质较好，PH值相对稳定，水中SS含量为10-50mg/l，含油一般在

8mg/l以下，水量比较稳定，90m3/h左右。其他废水为间隙排放，水质较差，PH值变化范围较大，在6-12之间，水中的SS含量变化为15-1000油含量变化范围为0.8-40mg/l，水量变化为0-130m3/h。总计工业总排废水达90-220m3/h。如能回收将产生巨大的经济效益和环境效益。 3 工业总排废水处理后的使用方向进入工业总排废水的厂内转动机械冷却水、轴封水、清扫卫生水等水源是电厂循环水，在电厂各个环节使用后变成废水，引起水质变化的主要因子是SS、油、PH等。厂内循环水浓缩倍率是1.8-2.0，远远低于电厂对提高循环水浓缩倍率的要求。为了减少工业废水的排放，提高循环水的浓缩倍率，降低环境污染，节约用水，拟定了大幅度降低水中的SS、油等杂质，适当调整水的PH值，使处理后的水质满足循环水的要求（SS＜20mg/l，PH6-9，油＜1mg/l，COD＜30mg/l）作为机组循环冷却水及烟气脱硫工艺补充用水使用。 4工业废水处理回收利用的工艺方法的选择国内外已采用的去除工业废水中的SS和油等杂质的工艺方法都比较复杂。例如，去除废水中的漂浮油常根据自然上浮法采用隔油池设施；去除乳化油常采用絮凝沉淀法或者絮凝气浮法；去除废水中的SS常采用预沉淀、混合池、反应池、沉淀池或气浮池，电力工业中常采用的工艺流程中其直接处理设施皆需要4个以上的，这些工艺方法都存在工艺复杂、投资高的缺陷，而投入使用后的效果常常并不理

技术：甲醇废水回收利用技术

技术 | 甲醇废水回收利用技术由于污染物复杂多变，工业废水处理工艺各有不同。而诸如甲醇废水的处理，利用固定化活性炭技术则有利于这类废水的回收再利用。 1、甲醇废水回用工艺和特点 1.1工艺流程低浓度甲醇废水处理和回用工程的工艺流程如图所示。来自生产车间的工艺冷凝液和尿素水解水混合后，其水温较高，大约在50-60℃之间，为了给后续的单元提供更好的工作条件，设计中采用换热器对混合液进行冷却。

混合液在曝气罐中的曝气增加了水中的溶解氧含量，为生物活性炭分解废水中的有机污染物提供了更好的条件；同时曝入的空气还可对混合液进一步降温。实验表明，工艺冷凝液和尿素水解水混合后，会产生一种黄色絮状物，它可能会堵塞活性炭的孔隙并抑制生物工程菌的分解作用。为了降低该黄色絮状物的影响，在生物活性炭过滤罐之前设置盘式过滤机，以去除杂质和减轻生物炭滤罐的处理负荷。固定化滤罐中装有人工固定化生物活性炭，主要是利用活性炭较大的比表面积来吸附水中类似甲醇的小粒子有机污染物；而吸附在活性炭上的高效生物工程菌对甲醇等有机污染物具有很强的氧化分解能力，可以有效地降解甲醇等有机物。 1.2工艺特点人工固定化生物活性炭去除甲醇等有机物的过程包括活性炭的吸附和工程菌的生物降解两方面，活性炭的吸附作用可以在较高的水流速度和较短的接触时间内将低浓度的甲醇吸附在其孔隙内；生长固定在活性炭表面及其孔隙内的的工程菌以甲醇作为营养源并将其分解。吸附和生物降解的有机结合既延长了活性炭的寿命，又为工程菌分解甲醇提供了便利的条件。

2、主要构筑物、设备及工艺参数在设计施工中，本着“挖潜改造、节资减耗”的原则，在设备选用中充分考虑了原有设备的利用和改造，主要的构筑物如换热器、曝气罐、水泵等均为工厂原有设备。 2.1换热器设计中选用盘管式换热器，换热面积312m2，冷却水水温20℃，冷却水水量200 m3/h，材质为碳钢。混合液经换热器后水温可降至40℃以下。 2.2曝气罐曝气罐有效容积120 m3，罐内设有曝气头，通入空气量75 m3/h，空气温度20℃。曝气后的出水温度可降至35℃以下，pH值接近8，满足了后续工艺的要求。 2.3盘式过滤机

生活污水处理及回收利用项目

生活污水处理及回收利用项目安全环境部随着我国经济的发展和生活水平的不断提高，生活污水引起的环境污染日趋加重。目前，我国生活污水排放量不断增加，生活污水的处理回收显得尤为重要。生活污水是公司日常生活中产生的各种污水混合液，包括洗手池、浴室、食堂、冲厕等排除的污水，其宗99%是水，固体污染物不足1%，并且多数是无毒物质，含有的主要无机物有氯化物、磷酸盐、和钾、钠、钙等重碳酸盐，有机物只要是纤维素、淀粉、脂肪、蛋白质等。生活污水的特点是C、N、S含量高，在厌氧条件下厌氧微生物分解污物过程中会产生硫化氢等恶臭物质。一、电厂生活污水处理工艺调查目前国内电厂采取的生活污水治理措施主要有氧化塘工艺、活性污泥工艺和生物接触氧化工艺。氧化塘工艺池深较浅、占地面积较大，主要依靠自然充氧，净化效率较低。特别是在冬季，池水温度较低，氧化塘仅起天然曝气和沉淀的作用。如连城电厂的生化塘COD 去除率仅13%，悬浮物去除率为98.75%。八十年代初期，电厂一般选用机械表面曝气的曝气沉淀池（也属于活性污泥工艺）。八十年代中期主要采用延时曝气的活性污泥法,如渭河、石横、常熟、靖远等电厂都是采用延时曝气的活性污泥工艺。活性污泥由菌胶团和丝状菌组成，正常情况下菌胶团是活性污泥中主要微生物，丝状菌仅起框架作用。由于火电厂生活污水中有机

物浓度较低，丝状菌在竞争中处于有利地位，使活性污泥丝状菌大量繁殖，剥夺了菌胶团的主导地位，其后果是污泥体积膨胀，沉淀性能下降，大量污泥在沉淀池中不能被分离，随出水流失，曝气池中污泥越来越少，导致系统运行失败。另外，在冬季低温条件下由于污水中有机物浓度低，没有足够的营养供给，污泥容易解体，很难存活。渭河电厂处理系统进口COD在159~321mg/l，出口COD在86~104mg/l，去除率为64%。近几年来生物接触氧化工艺在电厂生活污水处理中得到了广泛的应用，该工艺克服了上述两种工艺处理效率低、易发生污泥膨胀的缺点，具有运行管理简便，挂膜、培菌容易，耐冲击负荷，适应性强等优点。接触氧化工艺已在国内多家电厂应用，如大同电厂、漳泽电厂、太原一电厂等，从目前情况看接触氧化工艺能够适应发电厂生活污水小流量、低负荷的特点，处理效果较为稳定、出水水质较好。二、工艺技术经济比较表1工艺技术经济比较表

甲醇生产废水处理方案

甲醇生产废水及生活污水处理方案湖南永清环保技术有限公司二〇〇六年十一月

目录 1.概况 (1) 2. 污水处理工艺及工艺流程 (1) 3 工艺参数设计 (4) 4. 设备及材料清单 (6) 5 投资估算 (7) 6 工程总投资 (8)

1.概况 1.1处理规模的确定根据提供的数据，污水站的设计处理能力为25m3/h。 1.2设计进水水质根据提供的数据，设计污水处理站进水水质如下（平均值）： CODcr：800mg/L BOD5：400mg/L SS： 150mg/L pH： 6～9 1.3设计出水水质污水经处理后，出水水质达到《污水综合排放标准》（GB8978-1996）中一级标准，即： CODcr≤100mg/L BOD5≤20mg/L SS≤70mg/L NH3-N≤15mg/L pH：6～9 及工艺流程2.1 污水处理工艺 DAT-IAT工艺SBR法是将初沉池或调节水解池出水流入曝气池，按时间顺序进行进水、反应（曝气）、沉淀、出水、待机（闲置）等基本操作，从污水的流入开始到待机时间结束称为一个操作周期，这种操作周期周而复始反复进行，从而达到不断进行污水处理之目的，因此，节约了二次沉淀池和污泥回流系统，在中小规模污水处理中是较好的处理工艺。20世纪90年代，新的SBR改良工艺如ICEAS、CASS、DAT-IAT等相继研发问世，近年来，各种SBR的改良工艺以其独特的优点引起广泛注意，被迅速推广，并不断得到改进、完善，使其成为目前世界上污水处理技术中的热门工艺，其中DAT-IAT工艺是最新最优的SBR革新工艺之一。现在已有数百座DAT-IAT工艺污水处理厂（站）正成功运

废水废浆的回收再利用方案确定

限制废水、废浆排放及废水、废浆和固体废弃物循环利用方案我公司作为混凝土生产企业，混凝土生产过程除了利用不可再生资源外，整个过程更是废水、废浆、固体废弃物，为符合日照市住建局下发的（日建发62号）所要求的环境保护条例，确保对混凝土生产场所以及周边环境不受其任何污染，特制定废水、废浆回收方案：一、混凝土生产过程简述：水泥物粉进仓进罐砂、石粉煤灰掺和物除尘器防尘计量搅拌装料工地施工经排水系统回收沉淀池

二、废水回收循环利用： A、生产过程所产生的废水是指在混凝土搅拌过程及装车过程中遗留于地面的少量积水，经排水沟回流至蓄水池旁边的而级沉淀池，经１——２天沉淀后再行使用，主要用于场地冲洗及浇灌绿化带； B、搅拌车作为特种作业车，必须在当天停止工作时进行罐内清洗，因而必须设置专门的搅拌车清洗池，在清洗过程中所产生的废水，必须经过三级沉淀，经一定时间沉淀后，至三级清水池使用动力泵供搅拌车循环清洗使用，第一、第二级沉淀池的沉淀物由人工定期回收。注：上述废水和沉淀物回收按废浆回收办法执行；三、废浆处理：按上述混凝土生产过程表述，混凝土作为特殊产品，其

生产过程难免出现废渣。我们把装料过程所遗漏在生产线的余料以及因工地剩余的再加上回收沉淀池包括排水系统沉淀物统称为废浆，所有上述废浆必须在当天统一存放于公司指定的废料池进行存放，定期或不定期由集团物流公司车队运送至废渣存放地进行处理！装运废渣过程中遗留于场区内的余料进行再回收。四、废水回收不得用于混凝土生产，所存放的水池需远离生活区。五、废浆从产生、回收、处理的过程中必须符合环保批文所规定的关于废渣处理的条款，不得污染生产场区。六、固体废弃物处理 A 废弃预拌混凝土通过砂石分离机进行分离，分离出的浆水要集中入池，分离出的砂石再循环利用。 B 混凝土试块、硬化的废弃混凝土采取再生利用措施，不随意向外丢弃，防止污染环境。生产产生的废弃物由孙世兵负责存放在固体废弃物池内并分类存放、视情况通知集团物流车队将固体废弃物处运输到相关地点进行集中处理。

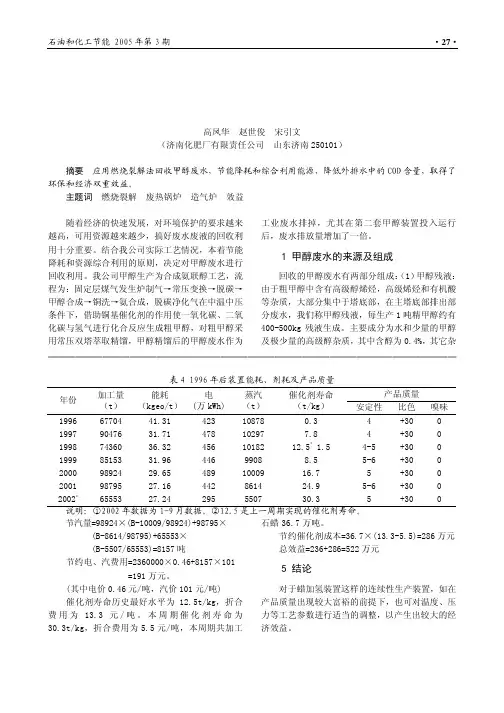

甲醇废水的回收和利用
