离子交换树脂预处理
离子交换树脂预处理：
离子交换树脂广泛使用于生产中，但是其预处理却是几十年一贯制的千篇一律地照抄着上个世纪60年代国外的操作规程。
经常有朋友问这方面的东西，我想写出心得让大家共享。
阳离子交换树脂如果只是用于离子交换，那就直接从第二步开始操作。如果需要无污染水相，请如下预处理操作：
第一步：去除有机杂质残留
1.乙醇2BV(树脂体积)4小时流。
2.根据需要用水（纯水）洗净乙醇。
3.放干水液面并用高压空气吹至无水下流。
第二步：再生。
1.用2-4%液碱浸泡树脂1-3小时；
2.高压空气吹至无水下流；
3.用纯水洗碱，具体步骤可：水浸泡住树脂二十分钟，用高
压空气吹至无水下流，测压出水PH；再水浸泡住树脂二
十分钟，用高压空气吹至无水下流，测压出水PH，直至
PH=8
4.用2-4%盐酸浸泡树脂1-3小时；
5.高压空气吹至无水下流；
6.用纯水洗酸，具体步骤可：水浸泡住树脂二十分钟，用高
压空气吹至无水下流，测压出水PH；再水浸泡住树脂二
十分钟，用高压空气吹至无水下流，测压出水PH，直至
PH=6.5
7.加满纯水备好待用。
同样阴离子交换树脂如果只是用于离子交换，那就直接从第二步开始操作。如果需要无污染水相，请如下预处理操作：
第一步：去除有机杂质残留
1.乙醇2BV(树脂体积)4小时流。
2.根据需要用水（纯水）洗净乙醇。
3.放干水液面并用高压空气吹至无水下流。
第二步：再生。
1.用2-4%盐酸浸泡树脂1-3小时；
2.高压空气吹至无水下流；
3.用纯水洗酸，具体步骤可：水浸泡住树脂二十分钟，用高
压空气吹至无水下流，测压出水PH；再水浸泡住树脂二十
分钟，用高压空气吹至无水下流，测压出水PH，直至PH=6
4.用2-4%液碱浸泡树脂1-3小时；
5.高压空气吹至无水下流；
6.用纯水洗碱，具体步骤可：水浸泡住树脂二十分钟，用高
压空气吹至无水下流，测压出水PH；再水浸泡住树脂二十
分钟，用高压空气吹至无水下流，测压出水PH，直至PH=7.5
7.加满纯水备好待用。
备注：1.这个方法是经过多次生产实践得出的最好工艺，一般节省纯水35%以上。
2.一般强型离子交换树脂用4%；弱型型离子交换树脂用2% 保存：0℃以上，保存时间过长或经过高于50℃，最好使用前先预处理一下。树脂干后使用同预处理。
离子交换树脂原理
离子交换树脂原理 离子交换树脂是一种聚合物，带有相应的功能基团。一般情况下，常规的钠离子交换树脂带有大量的钠离子。当水中的钙镁离子含量高时，离子交换树脂可以释放出钠离子，功能基团与钙镁离子结合，这样水中的钙镁离子含量降低，水的硬度下降。硬水就变为软水，这是软化水设备的工作过程。 当树脂上的大量功能基团与钙镁离子结合后，树脂的软化能力下降，可以用氯化钠溶液流过树脂，此时溶液中的钠离子含量高，功能基团会释放出钙镁离子而与钠离子结合，这样树脂就恢复了交换能力，这个过程叫作“再生”。 由于实际工作的需要，软化水设备的标准工作流程主要包括：工作(有时叫做产水，下同)、反洗、吸盐(再生)、慢冲洗(置换)、快冲洗五个过程。不同软化水设备的所有工序非常接近，只是由于实际工艺的不同或控制的需要，可能会有一些附加的流程。任何以钠离子交换为基础的软化水设备都是在这五个流程的基础上发展来的(其中，全自动软化水设备会增加盐水重注过程)。 反洗：工作一段时间后的设备，会在树脂上部拦截很多由原水带来的污物，把这些污物除去后，离子交换树脂才能完全曝露出来，再生的效果才能得到保证。反洗过程就是水从树脂的底部洗入，从顶部流出，这样可以把顶部拦截下来的污物冲走。这个过程一般需要5-15分钟左右。 吸盐(再生)：即将盐水注入树脂罐体的过程，传统设备是采用盐泵将盐水注入，全自动的设备是采用专用的内置喷射器将盐水吸入(只要进水有一定的压力即可)。在实际工作过程中，盐水以较慢的速度流过树脂的再生效果比单纯用盐水浸泡树脂的效果好，所以软化水设备都是采用盐水慢速流过树脂的方法再生，这个过程一般需要30分钟左右，实际时间受用盐量的影响。 慢冲洗(置换)：在用盐水流过树脂以后，用原水以同样的流速慢慢将树脂中的盐全部冲洗干净的过程叫慢冲洗，由于这个冲洗过程中仍有大量的功能基团上的钙镁离子被钠离子交换，根据实际经验，这个过程中是再生的主要过程，所以很多人将这个过程称作置换。这个过程一般与吸盐的时间相同，即30分钟左右。 快冲洗：为了将残留的盐彻底冲洗干净，要采用与实际工作接近的流速，用原水对树脂进行冲洗，这个过程的最后出水应为达标的软水。一般情况下，快冲洗过程为5-15分钟。 应用 1）水处理 水处理领域离子交换树脂的需求量很大，约占离子交换树脂产量的90%，用于水中的各种阴阳离子的去除。目前，离子交换树脂的最大消耗量是用在火力发电厂的纯水处理上，其次是原子能、半导体、电子工业等。 2）食品工业 离子交换树脂可用于制糖、味精、酒的精制、生物制品等工业装置上。例如：高果糖浆的制造是由玉米中萃出淀粉后，再经水解反应，产生葡萄糖与果糖，而后经离子交换处理，可以生成高果糖浆。离子交换树脂在食品工业中的消耗量仅次于水处理。 3）制药行业 制药工业离子交换树脂对发展新一代的抗菌素及对原有抗菌素的质量改良具有重要作用。链霉素的开发成功即是突出的例子。近年还在中药提成等方面有所研究。 4）合成化学和石油化学工业 在有机合成中常用酸和碱作催化剂进行酯化、水解、酯交换、水合等反应。用离子交换树脂代替无机酸、碱，同样可进行上述反应，且优点更多。如树脂可反复使用，产品容易分离，反应器不会被腐蚀，不污染
离子交换树脂预处理
离子交换树脂预处理： 离子交换树脂广泛使用于生产中，但是其预处理却是几十年一贯制的千篇一律地照抄着上个世纪60年代国外的操作规程。 经常有朋友问这方面的东西，我想写出心得让大家共享。 阳离子交换树脂如果只是用于离子交换，那就直接从第二步开始操作。如果需要无污染水相，请如下预处理操作： 第一步：去除有机杂质残留 1.乙醇2BV(树脂体积)4小时流。 2.根据需要用水（纯水）洗净乙醇。 3.放干水液面并用高压空气吹至无水下流。 第二步：再生。 1.用2-4%液碱浸泡树脂1-3小时； 2.高压空气吹至无水下流； 3.用纯水洗碱，具体步骤可：水浸泡住树脂二十分钟，用高 压空气吹至无水下流，测压出水PH；再水浸泡住树脂二 十分钟，用高压空气吹至无水下流，测压出水PH，直至 PH=8 4.用2-4%盐酸浸泡树脂1-3小时； 5.高压空气吹至无水下流； 6.用纯水洗酸，具体步骤可：水浸泡住树脂二十分钟，用高 压空气吹至无水下流，测压出水PH；再水浸泡住树脂二 十分钟，用高压空气吹至无水下流，测压出水PH，直至
PH=6.5 7.加满纯水备好待用。 同样阴离子交换树脂如果只是用于离子交换，那就直接从第二步开始操作。如果需要无污染水相，请如下预处理操作： 第一步：去除有机杂质残留 1.乙醇2BV(树脂体积)4小时流。 2.根据需要用水（纯水）洗净乙醇。 3.放干水液面并用高压空气吹至无水下流。 第二步：再生。 1.用2-4%盐酸浸泡树脂1-3小时； 2.高压空气吹至无水下流； 3.用纯水洗酸，具体步骤可：水浸泡住树脂二十分钟，用高 压空气吹至无水下流，测压出水PH；再水浸泡住树脂二十 分钟，用高压空气吹至无水下流，测压出水PH，直至PH=6 4.用2-4%液碱浸泡树脂1-3小时； 5.高压空气吹至无水下流； 6.用纯水洗碱，具体步骤可：水浸泡住树脂二十分钟，用高 压空气吹至无水下流，测压出水PH；再水浸泡住树脂二十 分钟，用高压空气吹至无水下流，测压出水PH，直至PH=7.5 7.加满纯水备好待用。 备注：1.这个方法是经过多次生产实践得出的最好工艺，一般节省纯水35%以上。
离子交换树脂的种类和性能
离子交换树脂的种类和性能 离子交换树脂在现代制糖工业中起着很重要的作用。世界上许多糖厂制造精糖和高级食用糖浆，多数使用离子交换树脂将糖液脱色提纯，而过去传统用骨炭的精炼糖厂亦有逐渐转向使用离子交换树脂的趋势。 离子交换技术有相当长的历史，某些天然物质如泡沸石和用煤经过磺化制得的磺化煤都可用作离子交换剂。但是，随着现代有机合成工业技术的迅速发展，研究制成了许多种性能优良的离子交换树脂，并开发了多种新的应用方法，离子交换技术迅速发展，在许多行业特别是高新科技产业和科研领域中广泛应用。近年国内外生产的树脂品种达数百种，年产量数十万吨。 在工业应用中，离子交换树脂的优点主要是处理能力大，脱色范围广，脱色容量高，能除去各种不同的离子，可以反复再生使用，工作寿命长，运行费用较低(虽然一次投入费用较大)。以离子交换树脂为基础的多种新技术，如色谱分离法、离子排斥法、电渗析法等，各具独特的功能，可以进行各种特殊的工作，是其他方法难以做到的。离子交换技术的开发和应用还在迅速发展之中。 离子交换树脂的应用，是近年国内外制糖工业的一个重点研究课题，是糖业现代化的重要标志。膜分离技术在糖业的应用也受到广泛的研究。 离子交换树脂都是用有机合成方法制成。常用的原料为苯乙烯或丙烯酸(酯)，通过聚合反应生成具有三维空间立体网络结构的骨架，再在骨架上导入不同类型的化学活性基团(通常为酸性或碱性基团)而制成。 离子交换树脂不溶于水和一般溶剂。大多数制成颗粒状，也有一些制成纤维状或粉状。树脂颗粒的尺寸一般在0.3～1.2mm 范围内，大部分在0.4～0.6mm之间。它们有较高的机械强度(坚牢性)，化学性质也很稳定，在正常情况下有较长的使用寿命。 离子交换树脂中含有一种(或几种)化学活性基团，它即是交换官能团，在水溶液中能离解出某些阳离子(如H+或Na+)或阴离子(如OH－或Cl
萃取的操作方法
萃取的操作方法 萃取操作方法在分析中使用较广泛的萃取方法为间歇法(亦称单效萃取法)。这种方法是取一定体积的被萃取溶液，加入适当的萃取剂，调节至应控制的酸度。然后移入分液漏斗中，加入一定体积的溶剂，充分振荡至达到平衡为止。静置待两相分层后，轻轻转动分液漏斗的活塞、使水溶液层或有机溶剂层流人另一容器中，使两相彼此分离。假如被萃取物质的分配比足够大时，则一次萃取即可达到定量分离的要求。假如被萃取物质的分配比不够大，经第一次分离之后，再加入新鲜溶剂，重复操作，进行二次或三次萃取。但萃取次数太多、不仅操作费时，而且轻易带人杂质或损失萃取的组分。 §11-4离子交换分离法 利用离子交换剂和溶液中的离子发生交换作用而使离子分离的方法，称为离子交换分离法。20世纪初期，工业上就开始用天然的无机离子交换剂泡沸石来软化硬水。但这类无机离子交换剂的交换能力低，化学稳定性和机械强度差，使用受到很大限制。 近年来合成了有机离子交换剂——离子交换树脂，基本上克服了无机离子交换剂的缺点因此离子交换分离法在生产和科研各方面得到了广泛的使用。 一、离子交换树脂的结构和性质 （一）结构 离子交换树脂是具有网状结构的复杂的有机高分子聚合物。网状结构的骨架部分一段很稳定，不溶于酸、碱和一般溶剂。在网状结构的骨架上有许多可被交换的活性基团。根据活性基团的不同、离子交换树脂可分为阳离子交换树脂和阴离子交换树脂两大类。 1.阳离子交换树脂 阳离子交换树脂具有酸性基团，如使用最广泛的强酸性磺酸型聚苯乙烯树脂，它是以苯乙烯和二乙烯苯聚合，经浓硫酸磺化而制得的聚合物。 这种树脂的化学性质很稳定，具有耐强酸、强碱、氧化剂和还原剂的性质，因此使用非常广泛。 各种阳离子交换树脂含有不同的活性基因、常见的有磺酸基(-SO3H)、羧基(-COOH)和酚基(-OH)等。根据活性基团离解出H 能力的大小不同，阳离子交换树脂分为强酸性和弱酸性两种。例如含-SO3的为强酸性阳离子交换树脂，常用R-SO3H表示(R表示树脂的骨架)，合-COOH和-OH的弱酸性阳离子交换树脂，分别用R-COOH和R-OH表示。 强酸性阳离子交换树脂使用较广泛，弱酸性阳离子交换树脂的H 不易电离，所以在酸性溶液中不能使用，但它的选择性较高而且易于洗脱。 2.阴离子交换树脂
阳离子交换树脂的处理再生操作规程精编WORD版
阳离子交换树脂的处理 再生操作规程精编 W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】
阳离子交换树脂的处理再生操作规程 1、适用范围：1号、2号、3号、树脂罐。 2、职责：树脂处理再生人员严格按照本标准处理。 3、工作原理: 离子交换树脂是一种聚合物，带有相应的功能基因，一般情况下，常规的钠离子交换树脂带有大量的钠离子，当水中的钙镁离子含量高时，离子交换树脂可以释放出钠离子，功能基因与镁离子结合，这样水中的钙镁离子含量降低，水的硬度降低，硬水变成软水，这是软化水设备的工作过程。 当树脂上的大量功能基因与钙镁离子结合后，树脂的软化能力下降，可以用氯化钠溶液流过树脂，此时溶液中的钠离子含量高，功能集团会释放出钙镁离子而与钠离子结合，这样树脂就恢复了交换能力。 4、工作流程： 4.1、小反洗：再生前应对中间排液管上面进行小反洗，洗去进水时积聚在中间排液装置上的污物，小反洗是先关闭进水阀及出水阀，再打开小反洗进水阀及反洗排水阀直至冲洗干净，小反洗结束后关闭小反洗进水阀及反洗排水阀。 4.2、大反洗：打开大反洗进水阀，使水从树脂底部流入，顶部流出，这样可以把顶部拦截的污物冲走，排除破碎的树脂和树脂中的气泡，这个过程一般需要5-15分钟。 4.3、吸盐（再生）：即将盐水注入树脂罐的过程，用盐泵将浓度为3％-8％的盐水从罐的底部进入，缓缓流过树脂层，从顶部阀门排出，进盐大约1小时左右，可适当延长浸泡时间。
4.4、慢冲洗（置换）：用盐水流过树脂以后，用原水以同样的流速慢慢将树脂中的盐全部冲洗干净的过程叫慢冲洗，由于这个冲洗过程仍有大量的功能集团上的钙离子、镁离子被钠离子置换，这个过程是再生的主要过程，这个过程一般与吸盐的过程一样，一般大约1小时左右。 4．5、快冲洗：为了将残留的盐彻底冲洗干净，用于实际工作相当的流速对树脂进行冲洗，直到冲出符合规定的软化水。 4.6、产水：当树脂罐产出符合规定的软化水时，投入正常运行，应在用前，使用中、使用后，随时检测软化水的硬度，防止不合格水进入生产用水。 5、注意事项 5.1、离子交换树脂罐一定保持一定水分，切勿脱水。 5.2、保持一定温度，一般在5℃-40℃之间。 5.3、保证再生液的量及浓度，冬天温度底时，应适当延长树脂与再生液的接触时间，若树脂再生效果不理想时，应加大进盐量，延长浸泡时间，提高盐水浓度，如果采取以上措施还不合格，应更换树脂。 5.4、定期检查盐泵及树脂罐的阀门是否能正常运行。 5.5、二级软化时应悬挂标识牌，标明罐的级别。 2012年12月24日
离子交换树脂的原理及应用总结归纳(重点阅读)
精心整理如何筛分混合的阴阳离子交换树脂？ 离子交换树脂的工作原理及优缺点分析 将离子性官能基结合在树脂（有机高分子）上的材料，称之为“离子交换树脂”。树脂表面带有磺酸(sulfonic acid) 者，称为阳离子交换树脂，而带有四级氨离子的，则为阴离子交换树脂。由於离子交换树脂可以有效去除水中阴阳离子，所以经常使用於纯水、超纯水的制造程序中。(见下图) 离子交换树脂上的官能基虽可去除原水(Feed water) (Fouling)。方。 原理 软水，这是软化水设备的工作过程。 当树脂上的大量功能基团与钙镁离子结合后，树脂的软化能力下降，可以用氯化钠溶液流过树脂，此时溶液中的钠离子含量高，功能基团会释放出钙镁离子而与钠离子结合，这样树脂就恢复了交换能力，这个过程叫作“再生”。
由于实际工作的需要，软化水设备的标准工作流程主要包括：工作(有时叫做产水，下同)、反洗、吸盐(再生)、慢冲洗(置换)、快冲洗五个过程。不同软化水设备的所有工序非常接近，只是由于实际工艺的不同或控制的需要，可能会有一些附加的流程。任何以钠离子交换为基础的软化水设备都是在这五个流程的基础上发展来的(其中，全自动软化水设备会增加盐水重注过程)。 反洗：工作一段时间后的设备，会在树脂上部拦截很多由原水带来的污物，把这些污物除去后，离子交换树脂才能完全曝露出来，再生的效果才能得到保证。反洗过程就是水从树脂的底部洗入，从顶部流出，这样可以把顶部拦截下来的污物冲走。这个过程一般 需要5-15分钟左右。 吸盐(再生) (只要进水有一定的压力即可) 慢冲洗(置换) 应用 1）水处理 水处理领域离子交换树脂的需求量很大，约占离子交换树脂产量的90%，用于水中的各种阴阳离子的去除。目前，离子交换树脂的最大消耗量是用在火力发电厂的纯水处理上，其次是原子能、半导体、电子工业等。
离子交换树脂的处理
离子交换树脂的处理 前言：001×7阳离了交换树指（以下简称树脂）用于水处理过程中由于受不同因素的影响出现变红、变棕、变褐、粉碎是常见的事情。各种变化对树脂工作交换容量的影响大不相同。有的变化使工作交换容量降低很少，有的变化使工作交换容量降低很多，甚至报废。近十年的锅炉水处理工作实践对数百个新、旧树脂样品的处理和工作交换容量的测定证明了这一点。 1. 正常使用过程中颜色变红、变棕对工作交换容量的影响。 在我所处理、测定过的近百个在使用过程中变红、变褐、粉碎的旧树脂样品中，有95%以上处理后颜色恢复到黄色或浅黄色，工作交换容量比处理前提高1——5%。少数几个样品用酸、碱、酒精处理后仍然呈褐色，处理前后工作交换容量都比较低，基本上没有变化。前者颜色的加深是由于水中微量铁和其它因素（如温度）等影响所致，后者属于原新树脂本身就呈褐色、工作交换容量就低，也可能是严重铁中毒和有机质污染而致。而一般软化罐内壁防腐层破损导致的树脂铁中毒，只是颜色变红、变棕，其工作交换容量变化甚微。这与个别书上所列表表示的树脂铁中毒经盐酸处理后工作交换容量可提高50%以上是有很大差距的。如陶瓷公司卫生瓷厂的旧树脂样品为褐色，粒度为0.6——1.0mm，破粹粒占30%，用酸碱处理前后工作交换容量均为0.86mmol/ml湿态，颜色均为棕色；又如七一八究所的旧树脂样品为红色，处理后为黄色，处理前后的工作交换容量分别为1.02mmol/ml湿态和1.03mmol/ml湿态。所以我认为，在使用井水，自来水为水源时，对树脂变红、变棕，无需用酸碱处理。如果设备周期制水量突然降低或出水水质突然不合格，应该先检查与出软水管路相通的源水阀门是否严密，或者奖树脂进行较好的水冲洗，以除去树脂中的悬浮物和泥沙，这样即可恢复到原周期制水量和出水水质。酸、碱的处理只能除去加深的颜色，工作交换容量增加甚少，但却降低树脂强度，提高破碎率。 2．树脂在使用过程中粒度破碎对其工作交换容量的影响。 树脂粒度破碎对其工作交换容量的影响根据导致破碎的因素不同分两种情况：一是正常使用磨损破碎，一是受冻破碎。磨损破碎不管破碎率多高，对其工作交换容量影响甚小（在操作软化罐误差之内）；而受冻破碎对其工作交换容量影响很大，以至报废。
树脂在使用前的活化方法概述
树脂使用前的活化（转） 对于初次使用需要激活或者说完全再生的树脂而言，整理网友的资料如下： （1）新的离子交换树脂常含有反应溶剂、未参加反应的物质和少量低分子量的聚合物、铁、铅、铜等杂质。当树脂与水、酸、碱或其它溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。因此，新树脂在投运前要进行预处理，转换为指定的离子型式。 （2 ）阳离子交换树脂（含碱性基团的强酸阳树脂）的预处理步骤：首先用清水对树脂进行 冲洗（最好为反洗）洗至出水清澈无混浊、无杂质为止。然后用?4~5%勺HCI和NaOH在交换 柱中依次交替浸泡2~4小时，在酸碱之间用大量清水淋洗（最好用混合床高纯度去离子水进行淋洗）至出水接近中性，如此重复2~3次，每次酸碱用量为树脂体积的2倍。最后一次处 （3 ）阴离子交换树脂（含酸性基团的强碱阴树脂）的预处理步骤：同上，只是酸碱的使用交换位置。 （4）应用于医药、食品行业的树脂，预处理最好先用乙醇浸泡，而后再用酸碱进行交替处理，大量清水淋洗至中性待用。 （5 ）各种树脂因品种、用途不一，预处理的方法也有区别，预处理时的酸碱浓度及接触时 间等，可具体参考各型号树脂的介绍。 （6 ）预处理中最后一次通过交换柱的是酸还是碱，决定于使用时所要求的离子型式。 （7）为了保证所要求的离子型式的彻底转换，所用的酸、碱应是过量的。 有网友提出如何检测树脂失效的问题。整理答案：新树脂必须先送到有关部门检测合 格后再使用。树脂必须符合阴阳树脂的验收标准，主要检测指标：全交换容量、含水率、耐磨率、有效粒径、湿真密度、湿视密度、不均匀系数等。 根据厂家提供的再生装置及离子交换树脂再生的需要可以得知，这次，我们采用的树 脂应该是强酸性阳离子（Na+）交换树脂。因为它的再生装置只有一个盐箱，用的是NaCI （当 然不是吃的那种），听说是工业专用的粗盐。弱酸性的阳离子交换树脂也用NaCI再生，但它 需要在碱性条件下才能有较高的交换能力，而这套设备不提供碱性条件。（关于离子交换树 脂种类、型号的详细情况可以在一些厂家的网站上找到，偶去的是这里，， &ArticlePage=&lnfold=7&Menuld=38613&Mainld=67491 。在中国水网论坛、中国化学化工论
各种型号离子交换树脂
几种常用的离子交换树脂型号 一、001x7Na（732）阳离子交换树脂 本产品是在苯乙烯一二乙烯苯共聚基体上带有磺酸基(-SO 3 H)的离子交换树脂，它具有交换容量高、交换速度快、机械强度好等特点。 本产品相当于美国Amberlite IR-120;Dowex-50，德国：Lewatit-100.日本：精品文档，超值下载 Diaion SK-1，法国AllassionCS;Duolite C-20，前苏联ky-3;SDB-3，相当于我国老牌号：732；强酸1号、2号、3号、4号；010。 用途：本产品主要用于硬水软化、脱盐水、纯水和高纯水的制备，也用于催化剂和脱水剂，以及湿法冶金、分离提纯稀有元素、食品、制药、制糖工业等。 二、201x7（717）强碱性阴离子交换树脂 本产品是在苯乙烯一二乙烯苯共聚基体上带有季铵基［N(CH 3) 3 OH］的阴离子 交换树脂，该树脂具有机械强度好，耐热性能高等特点。 本产品相当于美国Amberlite IRA-400，德国:Lewatit M500，日本：Diaion SA-10A，法国Allassion AG217，前苏联AB-17，相当于我国老牌号：717、702、强碱2号、4号、2041号。 用途：本产品主要用于纯水、高纯水的制备，废水处理，生化制品的提取，放射性元素提炼，抗菌素分离等。 三、D201大孔强碱阴离子交换树脂 本产品的性能与201×7强碱性阴离子交换树脂相似，但有更好的物理及化学稳定性（耐渗透压力，耐磨损等）及抗污染性能，由于具有大孔结构，因此可用于吸附分子尺寸较大的杂质以及在非水溶液中使用。 本产品相当于美国Amberlite IRA-900,德国：Lewatit MP-500日本：Diaion PA 308。相当于我国老牌号：D231;DK251;731;290。 用途:本产品主要用于高纯水的制备（尤其适用于高速混床）及用于凝结水净化装置（H-OH或NH 4 -OH混床系统），也用于废水处理，回收重金属，生化药物分离和糖类提纯。 四、D301大孔弱碱性苯乙烯系阴离子交换树脂 本产品是大孔结构的苯乙烯一二乙烯苯共聚体上带有叔胺基［-N(CH3)2］的离子交换树脂，其碱性较弱，能在酸性、近中性介质中有效地交换无机酸及硅酸根，并能吸附分子尺寸较大的杂质以及在非水溶液中使用，该树脂具有再生效率高、碱水耗低、交换容量大、抗有机物污染及抗氧化能力强、机械强度好等优点。 本产品相当于美国Amberlite IRA-93，德国Lewatit MP-60，日本Diaion WA-30，法国Duolite A305，前苏联AH-89×77Ⅱ，英国Zerolite MPH，相当于我国老牌号：D354、D351、710、D370。 用途：本产品主要用于纯水及高纯水的制备，用于阴复床、阴双层床系统，对含盐量较高的水源尤为合适，并能保护强碱阴树脂不受有机物污染，以及糖液脱色含铬废水的处理及回收等等。
离子交换树脂催化剂的优缺点
书山有路勤为径，学海无涯苦作舟 离子交换树脂催化剂的优缺点 离子交换树脂用催化剂的主要优点是它已商品化，购得方便。尽管它们比低分子量的酸、碱昂贵，但它们能根据不同的应用场合制得不同形状、不同结构和不同负载容量的树脂催化剂。常规的商品凝胶型树脂的功能基容量每克一般为3.5~5mg 当量。大孔树脂的负载容量虽然较低一些，但其活性基团一般处于大孔的表面上，容易为反应物所接近。在需要降低负载容量时可用酸碱滴定法使一些酸基团部分中和，或者通过部分离子交换法引入一些具有助催化作用的金属离子或基团，从而提高催化剂的活性或选择性。离子交换树脂的颗粒性和多孔结构使其适用于气相和液相反应，也可用于非水体系。由于树脂催化剂具有这种物理性质，因此反应完成后，催化剂可以通过简单的过滤方法从反应混合物中分离出来，免除了常规酸、碱催化剂使用需要进行中和、洗涤、干燥、蒸馏等后处理程序，也避免了废酸、碱液体对环境的污染。此外，也避免了使用硫酸时，由于其强的氧化性、脱水性和磺化性引起的不必要的副反应。大孔的离子交换树脂由于具有固定的结构，其体积受溶剂作用的影响很小。因此，适用于填充柱操作，实现生产连续化。在较低的压力下可以达到较高的流速，并可使用极性差别很大的反应溶剂。凝胶型离子交换树脂在干态或在非极性介质中内部处于收缩的微孔状态，在极性溶剂中则会处于高度溶胀的状态。如果溶剂极性的变化较大，低交联的树脂在经历这种变化后会发生较大的机械破损。 与常规酸、碱催化剂比较，离子交换树脂易于保存和运输。强酸树脂宜以 H+型和Na+型贮存。但强碱树脂中的OH-型会吸收空气中的CO2 而失活，因此一般以Cl-型贮存。使用前Na+型的强酸树脂和Cl-型的强碱树脂一般可分别用酸和碱处理组成相应的H+型和OH-型使其活化。

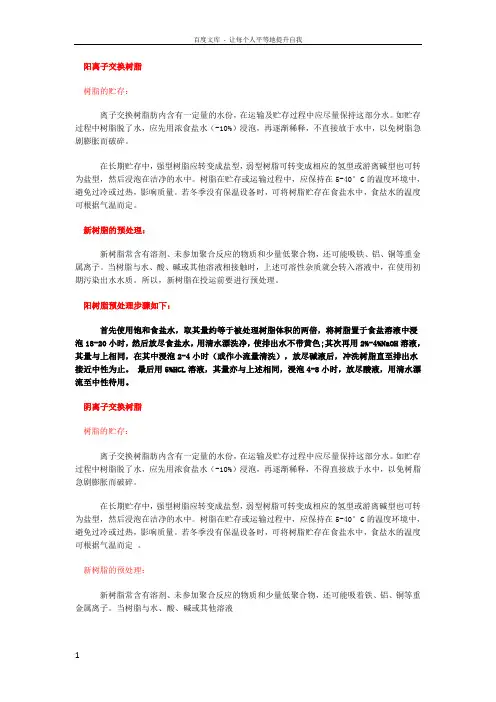

树脂保养方法
注意事项1、离子交换树脂含有一定水份，不宜露天存放，储运过程中应保持湿润，以免风干脱水，使树脂破碎，如贮存过程中树脂脱水了，应先用浓食盐水（10%）浸泡，再逐渐稀释，不得直接放入水中，以免树脂急剧膨胀而破碎。2、冬季储运使用中，应保持在5-40℃的温度环境中，避免过冷或过热，影响质量，若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水浓度可根据气温而定。3、离子交换树脂的工业产品中，常含有少量低聚合物和未参加反应的单体，还含有铁、铅、铜等无机杂质，当树脂与水、酸、碱或其它溶液接触时，上述物质就会转入溶液中，影响出水质量，因此，新树脂在使用前必须进行预处理，一般先用水使树脂充分膨胀，然后，对其中的无机杂质（主要是铁的化合物）可用4-5%的稀盐酸除去，有机杂质可用2-4%稀氢氧化钠溶液除去，洗到近中性即可。如在医药制备中使用，须用乙醇浸泡处理。4、树脂在使用中，防止与金属（如铁、铜等）油污、有机分子微生物、强氧化剂等接触，免使离子交换能力降低，甚至失去功能，因此，须根据情况对树脂进行不定期的活化处理，活化方法可根据污染情况和条件而定，一般阳树脂在软化中易受Fe的污染可用盐酸浸泡，然后逐步稀释，阴树脂易受有机物污染，可用10%NaC1+2-5%NaOH混合溶液浸泡或淋洗，必要时可用1%双氧水溶液泡数分钟，其它，也可采用酸碱交替处理法，漂白处理法，酒精处理及各种灭菌法等等。5、新树脂的预处理：离子交换树脂的工业产品中，常含有少量低聚物和未参加反应的单体，还含有铁、铅、铜等无机杂质。当树脂与水、酸、碱或其它溶液接触时，上述物质就会转入溶液中，影响出水质量。因此，新树脂在使用前必须进行预处理。一般先用水使树脂膨胀，然后，对其中的无机杂质（主要是铁的化合物）可用4-5%的稀盐酸除去，有机杂质可用2-4%稀氢氧化钠溶液除去洗到近中性即可。
各种类型离子交换树脂常用再生剂及其用量(打印)
各种类型离子交换树脂常用再生剂及其用量 离子交换树脂性能降解原因 树脂在长期使用中，性能会逐渐下降，表现为出水（即产品）质量降低。影响树脂性能降解的因素很复杂，如树脂体积减少，交换能力下降，球粒裂纹增多，破碎流失等，造成上述现象的原因不外是：（1）胀缩内应力不均。在使用中树脂内部由于溶胀及收缩变化的不均匀，局部结构中应力不平衡，造成断链裂解。 （2）氧化破坏。体系中的氧化剂，包括酸、碱、溶剂等对树脂骨架及功能基的破坏。 （3）杂质污染。水中杂质堵塞了树脂的内部孔道，阻挡交换吸附。
离子交换树脂如何进行预处理 （1）阳离子交换树脂的预处理步骤 首先用清水对树脂进行冲洗（最好为反洗）洗至出水清澈无混浊、无杂质为止。而后用4~5%的HCl和NaOH在交换柱中依次交替浸泡2~4小时，在酸碱之间用大量清水淋洗（最好用混合床高纯度去离子水进行淋洗）至出水接近中性，如此重复2~3次，每次酸碱用量为树脂体积的2倍。最后一次处理应用4~5%的HCl溶液进行，用量加倍效果更好。放尽酸液，用清水淋洗至中性即可待用。 （2）阴离子交换树脂的预处理步骤 首先用清水对树脂进行冲洗（最好为反洗），洗至出水清澈无混浊、无杂质为止。而后用4 ~5%的NaOH和HCl在交换柱中依次交替浸泡2 ~4小时，在碱酸之间用大量清水淋洗（最好用混合床高纯度去离子水进行淋洗）至出水接近中性，如此重复2~3次，每次酸碱用量为树脂体积的2倍。最后一次处理应用4~5%的NaOH溶液进行，用量加倍效果更好。放尽碱液，用清水淋洗至中性即可待用。 （3）应用于医药、食品行业的树脂，预处理最好先用乙醇浸泡，而后再用酸碱进行交替处理，大量清水淋洗至中性待用。 （4）预处理中最后一次通过交换柱的是酸还是碱，决定于使用时所要求的离子型式。 （5）为了保证所要求的离子型式的彻底转换，所用的酸、碱应是过量的。
树脂预处理方法
大孔吸附树脂预处理 工业品级树脂均残留惰性溶剂，故使用前须根据应用需要，进行不同深度的预处理：在提取器内，加入高于树脂层10-20厘米的乙醇浸泡3-4小时，然后放净洗涤液，为一次提取过程。用同样方法反复洗至出口洗涤液在试管中加3倍量水不显浑浊为止，后用清水充分淋洗至无明显乙醇气味，即可进行一般使用。 净品树脂已作深度处理，可直接用于提取使用，或按前款3项执行。 强化再生： 当树脂正常使用一定周期后，吸附能力降低或受急性严重污染时，需要强化再生处理，其方法是加入高于树脂层10-20厘米的3-5%盐酸溶液浸泡2-4小时后，用同样浓度5-7倍体积量盐酸溶液淋洗，再用净水充分淋洗，直至出口洗涤液PH值呈中性，然后以5%氢氧化钠溶液按以上方法浸泡2-4小时，并用同样方法淋洗至通完5-7倍体积量氢氧化钠溶液，再用水充分淋洗直至出水PH值呈中性，即可再次投入使用。 阴阳离子交换树脂预处理 1）阳离子交换树脂的预处理步骤 首先用清水对树脂进行冲洗（最好为反洗）洗至出水清澈无混浊、无杂质为止。而后用4~5%的HCl和NaOH在交换柱中依次交替浸泡2~4小时，在酸碱之间用大量清水淋洗（最好用混合床高纯度去离子水进行淋洗）至出水接近中性，如此重复2~3次，每次酸碱用量为树脂体积的2倍。最后一次处理应用4~5%的HCl溶液进行，用量加倍效果更好。放尽酸液，用清水淋洗至中性即可待用。 （2）阴离子交换树脂的预处理步骤 首先用清水对树脂进行冲洗（最好为反洗），洗至出水清澈无混浊、无杂质为止。而后用4 ~5%的NaOH和HCl在交换柱中依次交替浸泡2 ~4小时，在碱酸之间用大量清水淋洗（最好用混合床高纯度去离子水进行淋洗）至出水接近中性，如此重复2~3次，每次酸碱用量为树脂体积的2倍。最后一次处理应用4~5%的NaOH溶液进行，用量加倍效果更好。放尽碱液，用清水淋洗至中性即可待用。 （3）应用于医药、食品行业的树脂，预处理最好先用乙醇浸泡，而后再用酸碱进行交替处理，大量清水淋洗至中性待用。 （4）各种树脂因品种、用途不一，预处理的方法也有区别，预处理时的酸碱浓度及接触时间等，可具体参考各型号树脂的介绍。 （5）预处理中最后一次通过交换柱的是酸还是碱，决定于使用时所要求的离子型式。（6）为了保证所要求的离子型式的彻底转换，所用的酸、碱应是过量的。 新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。当树脂与水、酸、碱或其它溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。所以，新树脂在投运前要进行预处理。 1、阳树脂的预处理 阳树脂的预处理步骤如下： 首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐溶液中浸泡18-20小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色； 其次再用2%-4%NaOH溶液，其量与上相同，在其中浸泡2-4小时（或小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止； 最后用5%HCL溶液，其量亦与上述相同，浸泡4-8小时，放尽酸液，用清水漂流至中性待用。 2、阴树脂的预处理
离子交换树脂综合知识
离子交换树脂综合知识 【电厂化学】2007-07-31 09:07:41 阅读1184 评论0 字号：大中小订阅 1 树脂的储存和运输 1、离子交换树脂在长期储存中，或需在停用设备内长期存放，强型树脂（强酸性和强碱性树脂）应转为盐型，弱型树脂（弱酸性和弱碱性树脂）可转为相应的氢型或游离胺型，也可转变为盐型，以保持树脂性能的稳定。然后浸泡在洁净的水中。停用设备若须将水排去，则应密封，以防树脂中水份散失。 2、离子交换树脂内含有一定的平衡水份，在储存和运输中应保持湿润，防止脱水。树脂应储存在室内或加遮盖，环境温度以5°C-40°C为宜。袋装树脂应避免直接日晒，远离锅炉、取暖器等加热装置，避免脱水。 若发现树脂已有脱水现象，切勿将树脂直接放于水中，以免干树脂遇水急剧溶胀而破碎。应根据其脱水程度，用10%左右的食盐水慢慢加入到树脂中，浸泡数小时后用洁净水逐步稀释。 3、当环境温度在0°C或以下时，为防止树脂因内部水份结冰而崩裂，应做好保温措施，或根据气温条件，将树脂存于相应浓度的食盐水中，防止冰冻。若发现树脂已被冻，则应让其缓慢自然解冻，切不可用机械力施于树脂。 食盐溶液浓度与冰点的关系如下表： 4、长期停用而放置在交换器内的树脂，为防止微生物（如藻类、细菌等）对树脂的不可逆污染，树脂在停用前须彻底反洗，以除去运行时积聚的悬浮物质，并注意定期冲洗和换水。或彻底反洗后采用以下措施： 阴树脂：用3倍树脂体积的10%NaCl+2%NaOH混合液分两次通过树脂层，每次静止浸泡数小时，然后将其排去。如有必要，在重新启动前用2倍树脂体积的0.2%过氧化氢（H2O2）溶液淋洗树脂层。 阳树脂：在阳离子交换器及管系内可充入0.5%的甲醛溶液，并在停用期间保持此浓度。也可用食盐水浸泡。在设备重新启动前用0.2%过氧化氢或0.5%甲醛溶液淋洗。 2 树脂的预处理 在离子交换树脂的工业产品中，常含有少量的有机低聚物及一些无机杂质。在使用初期会逐渐溶解释放，影响出水水质或产品质量。因此，新树脂在使用前必须进行预处理，具体方法如下： 1、树脂装入交换器后，用洁净水反洗树脂层，展开率为50-70%，直至出水清晰、无气味、无细碎树脂为止。 2、用约2倍树脂体积的4-5%HCl溶液，以2m/h的流速通过树脂层。全部通入后，浸泡4-8小时，
阳离子交换树脂长期使用情况及活化处理
阳离子交换树脂长期使用情况及活化处理 阳离子交换树脂在长期使用中易受悬浮物质、胶体物质、有机物、细菌、藻类和铁、锰等的污染，使离子交换能力降低甚至失去。因此，漂莱特树脂再生需根据情况对树脂进行不定期的活化处理。如需长时间保存阳离子交换树脂，就要注意以下十点： 阳离子交换树脂长期使用易受悬浮物、胶体、有机物、细菌、藻类、和铁、锰和其它污染，减少离子交换容量甚至丢失。因此，应根据树脂不规则的活化处理的情况。如果你需要长时间保存阳离子交换树脂，必须注意以下十个： 1)阳离子交换树脂的贮存温度应该在5-40℃之间。阳离子交换树脂应贮存在密封容器内，避免受冷或曝晒。若冬季没有防冻设施时，可将树脂贮于食盐水中，食盐水的浓度可根据气温而定。树脂一旦受冻，不要突然转到高温环境，要放到5-10℃低温环境中，让其缓慢解冻。 2)阳离子交换树脂内含有一定量地水份，在储运及应用过程中应保持这部分水份。如不慎树脂失水，应先用浓食盐水(约10%)浸泡，再逐渐稀释，不得直接加水，以免树脂急剧膨胀而破碎。 3)树脂在长期贮存中，强型树脂应转成盐型，弱型树脂应转成氢型或游离碱型，然后浸泡在清净的水中。 4)树脂贮存期为2年，超过2年复检合格方可使用。 5)在使用和贮运过程中，严防树脂被有机油类污染。 6)阳树脂预处理：将树脂用水洗至流出清水后，用2-4%NaOH浸泡4-8 小时再用水洗至中性，再用5%盐酸浸泡4-8小时，用水洗至pH6，待用。 7)阴树脂的预处理：树脂用水洗流出水，用5%盐酸浸泡4到8小时，pH6用水洗，用2-4%氢氧化钠浸泡4到8小时，用水洗pH7-9，备用。 8)D301Ⅲ、D301树脂预处理的弱碱性：树脂用温水浸泡4到8小时，pH6用水洗，用2-4%氢氧化钠浸泡4到8小时，用水洗中立，可能的二次加工，备用。 9)树脂用于制药工业、食品工业、请根据特殊要求进行处理。 10)根据不同的使用过程中，用户可以设计所需的树脂的离子。

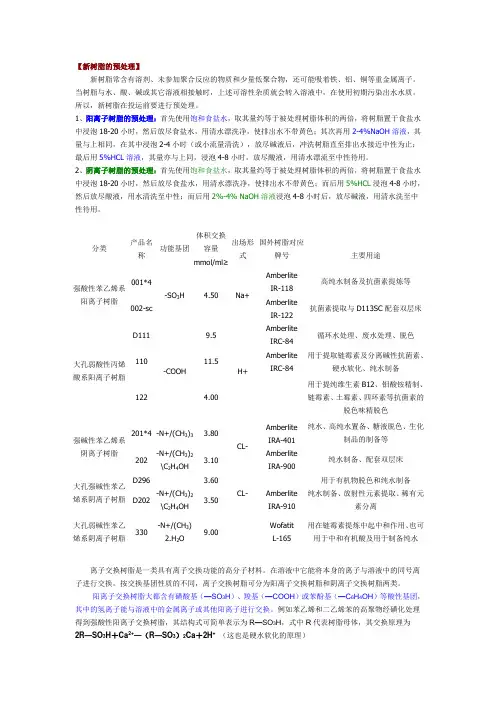

新离子交换树脂预处理
（1）新树脂在使用前要进行处理。树脂经预处理转成所需离子型能起到活化树脂的作用。 1、树脂装柱后，以约10米/小时流速自下而上，使树脂体积膨胀，（注：视交换器留有体积空间而定控制流速），除去悬浮杂质、机械杂质、细碎树脂和气泡，切勿将树脂冲出柱外，以免损失，当上部流出水清澈、透明，树脂层无气泡即可结束。一般操作时间在30分钟左右。 2、用食盐水处理 用约2倍树脂体积，10%的食盐水溶液浸泡20小时以上，然后用清水漂净。 3、稀盐酸处理 用约2倍树脂体积，2%—5%浓度的盐酸溶液。浸泡4-8个小时后，再用水洗约至PH=6。 4、稀氢氧化钠溶液处理 用约2倍树脂体积，2%—5%浓度的氢氧化钠溶液。浸泡4-8个小时后，再用水洗至中性。 注：阴树脂先用酸溶液处理后用碱溶液处理， 阳树脂先用碱溶液处理后用酸溶液处理。 （2）离子交换树脂在初次使用前，需要进行预处理，用水或缓冲液使其充分溶胀。称取干燥树脂适量，以清水冲洗3~5次，将悬浮的杂质去除，然后用50~60℃的热水浸泡。倒掉热水，将阳离子交换树脂浸泡于1.0mol/L的NaOH溶液中，用玻璃棒搅拌多次，2h后用蒸馏水冲洗至中性，再用1.0mol几的HCl浸泡2h，用玻璃棒搅拌多次，蒸馏水洗至中性。重复上述过程1-2次，最后将树脂用蒸馏水洗至pH中性待用。阴离子交换树脂先以HCI浸泡，再以NaOH浸泡，其它
处理与阳离子交换树脂相同。将上述活化后的每种阳离子交换树脂各称取两份，一份用1.0mol/LHCI处理为H+型，另一份用l.0molL/NaOH处理为Na型，蒸馏水洗至pH中性待用。阴离子交换树脂同样以NaOH和HCl分别处理为OH 型和CI型，蒸馏水洗至pH中性待用.
离子交换树脂的保养要点
离子交换树脂的保养要点 离子交换树脂被广泛应用于电力、石化行业，随着工业飞速地发展，水污染已日趋严重，离子交换树脂原水的进水水质有机物COD、胶体等有显著的增加，因此，近年来，不断有使用离子交换树脂的企业，发现树脂的制水量下降、再生失败率增加，酸碱费用也急剧增加，甚至影响到了生产。 这是因为离子交换树脂在长期使用中易受悬浮物质，胶体物质，有机物，细菌，藻类和铁，锰等的污染，使离子交换能力降低甚至失去。 鉴于这种情况须根据情况对树脂进行不定期的活化处理，活化方法可根据污染情况和条件而定。一般阳树脂在软化中易受Fe3+的污染，可用盐酸浸泡后逐渐稀释。阴树脂易受有机物污染，可用10%NaCl+2~5%NaOH混合溶液浸泡或淋洗。必要时可用1%双氧水溶液浸泡数分钟。其他，也可采用酸，碱交替处理法，漂白处理法，酒精处理法及各种灭菌法等等。 针对不同的污染情况具体保养方法： 1.混凝剂过量引起的污染：当树脂发生此种污染时，如果污染程度不是很严重可以采用如加大反洗流速、延长反洗时间或通人压缩空气等手段予以复苏。如果污染程度较严重时，可以采用加入表面活性剂和分散剂的方法。其中表面活性剂可以增加树脂表面的亲水蛀；而分散剂则可以保证从树脂上脱离下来的颗粒可以被分散到水溶液中去。以达到复苏树脂的目的。
2.铁离子的污染：铁离子对树脂的污染有三种不同的情况。 ①如果铁离子以胶态悬浮体出现的话，它会从过滤器中漏过而污染阳离子交换树脂。 ②铁以二价铁离子的形式交换到树脂上，随后拿被氧化成三价铁离子，从而在树脂颗粒上形成凝胶状的不溶于水的铁的氢氧化物[4]。 ③可能交换到树脂上的二价铁离子在树脂的交换基团上直接转化为三价铁离子，但在再生过程中不能被完全除去而残留在树脂中。 如果发生了第一种情况，可以采用反洗的方法将树脂层中累积的胶态悬浮体除去。如果在整个树脂层中发生了铁离子的累积，那么可以采用含有亚硫酸钠或亚硫酸氢钠的离子表面活性剂和分散剂来处理树脂，这样就可以将三价铁离子还原成更易溶解的二价铁离子，而后者对树脂的亲合力要小于前者。 树脂的维护保养，宏昌工贸建议根据水质情况，一般一年做一次。维护保养，时间短，只需8小时，费用低，是复苏费用的五分之一，还不到购买树脂费用的利息。
离子交换树脂的研究现状与应用
离子交换树脂 摘要：本文综述了离子交换树脂的发展历史、分类；在各领域的应用、树脂的使用和保管方法及其发展前景等。 关键词：离子交换树脂；分类；应用；保管 1 引言 离子交换树脂是一类带有活性基团的网状结构高分子化合物。在它的分子结构中，一部分为树脂的基体骨架，另一部分为由固定离子和可交换离子组成的活性基团。离子交换树脂具有交换、选择、吸附和催化等功能，在工业高纯水制备、医药卫生、冶金行业、生物工程等领域都得到了广泛的应用。近年来，离子交换树脂无论是从种类、结构还是性能上都出现了很大的变化，其生产和应用也都得到了很大的发展。 我国自20世纪50年代以来开始生产和应用离子交换树脂。经过半个多世纪的发展，国内常规离子交换树脂的制备和应用技术已经较为成熟，水平与国外相当。离子交换树脂主要应用于电力、食品、医药、电子和冶金等行业，随着锅炉给水、饮用水和电子用水等对离子交换出水的纯度要求日益提高，促使常规的离子交换树脂生产和应用技术不断完善，同时催生了许多新型的生产工艺不断涌现，使得离子交换树脂产品升级和技术进步的步伐也日益加快。 2 离子树脂的分类 依据离子交换树脂所带活性基团的性质，离子交换树脂课分为阳离子交换树脂和阴离子交换树脂两大类。能与水中阳离子进行交换反应的称为阳离子交换树脂;能与水中的阴离子进行交换反应的称为阴离子交换树脂。根据活性基团上Hˉ和OHˉ电离的强弱程度，又可以分为强酸性阳离子交换树脂和弱酸性阳离子交换树脂，以及强碱性阴离子交换树脂和弱碱性阴离子交换树脂。 2.1强酸性阳离子树脂 这类树脂含有大量的强酸性基团，如磺酸基－SO3H，容易在溶液中离解出H+，故呈强酸性。树脂离解后，本体所含的负电基团，如SO3ˉ，能吸附结合溶液中的其他阳离子。这两个反应使树脂中的H+与溶液中的阳离子互相交换。强酸
离子交换树脂在水预处理中的应用
离子交换树脂在水预处理中的应用 摘要：离子交换树脂(ion exchange resin)是水处理领域新开发的一种新型树脂，由于其在给水预处理中的良好效果，成为研究的热点。文章对Ion Exchange Resin的基本物化性能、工艺性能与其它水处理工艺的联合应用情况作了简要综述。离子交换树脂的良好吸附性，是离子交换树脂有别于传统树脂的最大特点,并且这两个特点使此种树脂在给水预处理中得以有效应用。离子交换树脂在水处理领域已经得到了广泛应用，文章介绍了离子交换树脂以及其在废水处理中的一些应用实例。比如其在含汞废水，含铜废水，有机废水等的处理中的应用。离子交换树脂法处理废水具有可深度净化、处理效率高和能实现多种金属综合回收的优点，在水处理领域必将得到更为深入的应用。 关键词：离子交换树脂，联合应用，经济性，废水处理，环境工程
一、离子交换树脂的理化性能和工艺性能 （一）离子交换树脂 1．子交换树脂的基本介绍 离子交换树脂（ion exchange resin）是一种在交联聚合物结构中含有离子交换基团的功能高分子材料。不溶于酸、碱溶液及各种有机溶剂，结构上属于既不溶解、也不熔融的多孔性固体高分子物质。在溶液中它能将本身的离子与溶液中的同号离子进行交换，按交换基团性质的不同，离子交换树脂可分为阳离子交换树脂和阴离子交换树脂两类。 2．离子交换树脂的基本分类 依据离子交换树脂所带活性基团的性质，离子交换树脂课分为阳离子交换树脂( cation exchange resin)和阴离子交换树脂(anion exchange resin)两大类。能与水中阳离子进行交换反应的称为阳离子交换树脂;能与水中的阴离子进行交换反应的称为阴离子交换树脂。根据活性基团上Hˉ和OHˉ电离的强弱程度，又可以分为强酸性阳离子交换树脂（strongly acidic cation exchange resin）和弱酸性阳离子交换树脂（weakly acidic action exchange resin），以及强碱性阴离子交换树脂（strongly basic anion exchange resin）和弱碱性阴离子交换树脂（weakly basic anion exchange resin）。 （1）强酸性阳离子交换树脂其功能基大都含有磺酸基（—SO3H） （2）弱酸性阳离子交换树脂其功能基团为：羧基（—COOH）、苯酚基（—C6H4OH）和磷酸基—CHPO(OH) 2等酸性基团，其中的氢离子能与溶液中的金属离子或其他阳离子进行交换（有时也称为中等酸性阳离子交换树脂）。例如苯乙烯和二乙烯苯的高聚物经磺化处理得到强酸性阳离子交换树脂，其结构式可简单表示为R—SO3H，式中R代表树脂母体，其交换原理为2R—SO3H＋Ca2+——（R—SO3）2Ca＋2H+ 。这也是硬水软化的原理。 （3）强碱性阴离子交换树脂有两种功能基：Ⅰ型强碱基团[-CH 2N（CH3）3OH]（季铵基）；Ⅱ型强碱基团-CH2N（CH3）2(C2H4OH)OH(季铵基)。它们在水中能生成OH-离子，可与各种阴离子起交换作用，其交换原理为
