proe学习笔记

学习笔记

多靠自己吧，兄弟！

https://www.360docs.net/doc/0e13210518.html,/study .asp?vip=852395非常

适合各位现在学习的

自学网站

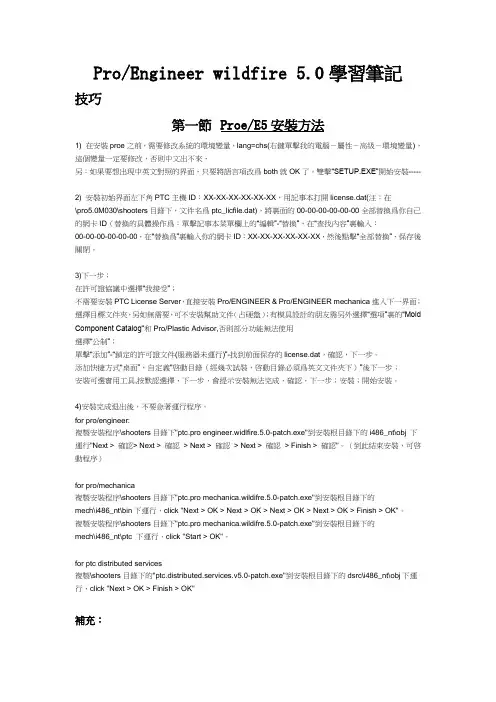

第一节Proe/E5安装方法

安装方法：

1) 在安装proe之前，需要修改系统的环境变量，lang=chs(右键单击我的电脑－属性－高级－环境变量)，这个变量一定要修改，否则中文出不来．

另：如果要想出现中英文对照的界面，只要将语言项改为both就OK了。双击“SETUP.EXE”开始安装-----

2) 安装初始界面左下角PTC主机ID：XX-XX-XX-XX-XX-XX，用记事本打开license.dat(注：在

\pro5.0M030\shooters目录下，文件名为ptc_licfile.dat)，将里面的00-00-00-00-00-00全部替换为你自己的网卡ID（替换的具体操作为：单击记事本菜单栏上的“编辑”-“替换”，在“查找内容”里输入：

00-00-00-00-00-00，在“替换为”里输入你的网卡ID：XX-XX-XX-XX-XX-XX，然后点击“全部替换”，保存后关闭。

3)下一步；

在许可证协议中选择“我接受”；

不需要安装PTC License Server，直接安装Pro/ENGINEER & Pro/ENGINEER mechanica进入下一界面；选择目标文件夹，另如无需要，可不安装帮助文件（占硬盘）；有模具设计的朋友需另外选择“选项”里的“Mold Component Catalog”和Pro/Plastic Advisor,否则部分功能无法使用

选择“公制”；

单击“添加”-“锁定的许可证文件(服务器未运行)”-找到前面保存的license.dat，确认，下一步。

添加快捷方式“桌面”，自定义“启动目录（经几次试装，启动目录必须为英文文件夹下）”后下一步；

安装可选实用工具,按默认选择，下一步，会提示安装无法完成，确认，下一步；安装；开始安装。

4)安装完成退出后，不要急着运行程序。

for pro/engineer:

复制安装程序\shooters目录下"ptc.pro engineer.widlfire.5.0-patch.exe"到安装根目录下的i486_nt\obj 下

运行"Next > 确认> Next > 确认> Next > 确认> Next > 确认> Finish > 确认"。（到此结束安装，可启

动程序）

for pro/mechanica

复制安装程序\shooters目录下"ptc.pro mechanica.wildifre.5.0-patch.exe"到安装根目录下的

mech\i486_nt\bin下运行，click "Next > OK > Next > OK > Next > OK > Next > OK > Finish > OK"。

复制安装程序\shooters目录下"ptc.pro mechanica.wildifre.5.0-patch.exe"到安装根目录下的

mech\i486_nt\ptc 下运行，click "Start > OK"。

for ptc distributed services

复制\shooters目录下的"ptc.distributed.services.v5.0-patch.exe"到安装根目录下的dsrc\i486_nt\obj下运行，click "Next > OK > Finish > OK"

补充：

Pro/Engineer wildfire 5.0 野火版系列下载：

三、PTC Pro/Engineer wildfire 5.0 M030 野火版最新版DVD 下载（多国语言）

1、野火下载站下载32&64位下载：

[32位] https://www.360docs.net/doc/0e13210518.html,/down/prosoft/200807/99.html

[64位] https://www.360docs.net/doc/0e13210518.html,/down/prosoft/200909/254.html

2、电骡32 位版本下载：（感谢arcATac 朋友提供）

复制内容到剪贴板

代码:

ed2k://|file|tlf-soft-ptc.pro.engineer.wildfire.v5.0.m030.win32-shoot ers.dvd.iso|3690725376|8415AC0485DAF271AF77B6B0B8D1C05F|h=AAOBESRA6ES FC7VTVULUISNBY3X6B4IG|/

1.拉伸：只需绘制一个拉伸的截面，拉伸深度可以直接修改数值。分为：增

加材料和去除材料两种。

2.旋转：旋转截面必须包含一个旋转中心线，选择的绘制平面是旋转截面所

处的平面。旋转的截面不能跨越中心线，而且必须是封闭的。适合绘制基本体是圆锥、圆柱的模型。

3.扫描：与拉伸最大的区别是拉伸的草绘截面垂直于草绘面的方向，作直线

运动而形成的特征，而扫描是沿着轨迹运动所形成的特征。分为扫描轨迹开放和扫描轨迹封闭（扫描截面开放增加内部因素和扫描截面封闭无内部因素）

第二节草绘模块

1.加快Proe的启动速度：proe启动时默认的内置浏览器会一起启动，这样

启动要好久！建议：要是不怎么用到浏览器的话，不如把浏览器关了。方法：工具> 定制屏幕 > 浏览器＞去掉勾选ＯＫ！

2.解决proe工程图转AutoCAD中单位尺寸问题：由于不同软件中的单位精度

和计算方式的不同，当PROE中工程图转入到CAD时，尺寸往往不是原来的尺寸了，我根据自己的经验，可以这样解决：

1、在PROE中建模前单位设置为公制

2、打开选项，找到dxf_out_drawing_scale设置其为yes(输入CAD中必设）

3、在工程图中选高级_绘图设定_drawing_units的值为cm

4、另存为中类型选 .dxf（可以保存文本图层信息）或者.dwg 格式都可以3.设定工作目录：与其它软件不同，proe需要先设置工作目录（用于保存文

件，文件夹名称不能为中文）。临时目录的设定：文件/设置工作目录，当关闭或重启proe时，临时目录失效即不存在，需要重新设定。永久目录的设定：桌面上proe图标，按右键点击属性，起始位置即文件的永久目录。

可以将设置好的目录路径直接拷贝至此。

4.proe的文件名称不允许修改且必须是英文。

5.直线的作法：当不想画的时候，点鼠标中键结束。按住鼠标中键=移动屏

幕；滚动鼠标可放大缩小屏幕；

6.草绘模式下绘制的图形，后缀名为SEC。Proe每次保存的时候都会生成一

个新文件，而不是覆盖原来文件。所以需要注意的是：在完成绘制的时候，需要做以下两个操作：

1、点击文件/删除/旧版本；

2、点击文件/拭除/当前。然后退出，要养成这种操作的习惯。

7.中心线的作用：

1、用于表示圆中心线；

2、用于镜像、对称设置；

3、用于对称约束及标注。镜像的具体操作：先画一个中心线，然后选择要

镜像的对象，点击镜像按钮，再选择中心线就ok了。

8.圆及标注：

1、确定圆心，画圆，点中键结束；

2、默认圆是直径标注，若要采用半径标注的形式，可以点击标注尺寸中的

法向图标，在圆的边缘点击任意一点，然后在圆外点中键确定，再次点中间返回挑选工具即可。如果还要采用直径标注，可以在圆边任意一点点两下，在外边按中键即可。

标注半径：选取标注工具，然后在圆边上点取一次，在圆外按中键确定；

标注直径：选取标注工具，然后在圆边上点取两次，在圆外按中键确定。

T表示相切符合。同心圆，选取同心圆工具，选取圆，往外或内托，点击鼠标左键确定，点击中键结束同心圆的操作。

注意：黄色的尺寸是强尺寸，如果你想让其变回弱尺寸，点选尺寸，按删除，即变回弱尺寸。

9.圆弧及标注：

1、圆弧的创建：通过三点创建圆弧，X轴、Y轴和圆弧半径。

2、弧长的标注：选取标注工具，先点选圆弧的起始点，之后点选圆弧的终

点，最后点选圆弧上的任意一点，在圆弧外按中键确定。即点选圆弧的起点、

终点，在圆弧上任意处点击，在圆弧外点中键。

同心弧跟同心圆的标注和绘制是一样的。还有其它的：圆锥弧，3切弧等等10.倒圆角及椭圆形圆角：

1、选择需要导圆角的第一条线，需要导圆角的第二条线，双击导圆角的半

径值可以对其进行修改。

2、注意：创建导圆角的两条直线必须是相交的。

11.样条曲线、点、参照坐标系：

1、样条曲线跟CAD中的spline是一样的，点选样条曲线工具绘制，点中键

结束绘制。节点可以进行适当的调节，还可以双击样条曲线，可以进行精确调整。如多边模式：进行更细微的调节等。点选打勾完成操作。

2、参照坐标系：主要用于扫描混合。点击参照坐标系工具在屏幕上点击，

就可以创建一个有X轴、Y轴的笛卡尔坐标系。

12.线性标注、对齐标注：如线段的垂直标注，分别点选线段的起点、终点，

然后在线段的垂直方向上点中键。注意不要离线段太近，否则标注的是线段的长度。

13.对称标注：利用中心线对称标注方法，选择标注工具，点选直线的起始点，

之后点选中心线，最后再次点选直线的起始点。在线外按中键确定。

14.角度标注：选择标注工具，分别点选第一条线，第二条线，然后在需要标

注角度的范围内点中键结束命令。再次点中键返回挑选工具。

15.修改尺寸值：框选需要集体修改尺寸的对象，点击工具栏中的修改尺寸工

具，在弹出窗口中进行修改，按回车即可。优点：更快捷些。但是我们可以根据自己作图习惯来灵活运用。

16.草绘约束：线垂直、线水平、垂直、相切、点处于线段的中点、点在线

上、两点关于中心线对称（选择起点、终点。再选择中心线）、两图元相等、平行等等。当约束操作完成后，比如相切符号为T，可以选择T，当其高亮显示时，可以点鼠标右键，点击删除将约束删除，进行其它操作。

17.文本工具：从下往拉是正常文字，若是从上往下拉，文字则是倒过来的。

还可以设置文字的路径。如果要修改文字，双击文件即可。

18.外部数据插入到活动对象：学过proe的同学都知道在proe4.0以前的版

本里面画正五边形是极其困难的。现在工具箱中新增了调色板工具，可以双击任一图像，如星形、弧形、多边形等等，在工作区域单击即可。大大方便了操作，也弥补了proe的不足。

19.修剪工具：点选修剪工具，框选要修剪的对象即可。该工具下还有拐角工

具（刚好跟删除段相反，点选对象被保留。没有交叉的对象会延长至互相交叉）、分割工具等。

20.缩放并旋转选定图元：选定图元后，移动并调整大小的工具被激活，该工

具与镜像工具在一个图标下。

21.锁定尺寸：选择要锁定的尺寸，点鼠标右键不要放手，选择锁定即可。锁

定后的尺寸变为橙色。

22.草绘综合练习：首先需要设定工作目录，然后新建草绘，给新建文件命名。

绘制图形时，先画定位尺寸（中心线），然后再画定形尺寸。其中圆的标注方法为：双击圆上任意一点，点击圆外即可。

第三节零件模块--实体拉抻特征

视频地址：https://www.360docs.net/doc/0e13210518.html,/list.aspx?page=2&cid=37

1零件建模的创建步骤：设定工作目录，新建零件类型文件，去除“使用缺省模板”的勾选项（因为缺省模板的单位默认是英制的，而我们国家标准里规定的单位是毫米）。在弹出窗口中，选择“mmns_part_solid”模块。如果不想要了，选择文件/拭除即可。

2实体拉伸：草绘截面沿着垂直方向进行拉伸产生实体，它具有体积、质量等。步骤：1、先创建好草汇截面（条件：截面必须是封闭的）；2、通过拉伸方向确定高度。在零件模块里，按鼠标中键表示旋转实体。实例操作步骤：点击拉伸命令，在属性栏里选择放置，草汇定义处，选择Top，点击草绘，进入草绘绘制界面。在橙色的参照线处画中心线（黄色）。选择矩形工具，当出现对称符号时，点鼠标中键确定操作。若需要选择多个对象，按“Ctrl”

键即可。小细节：用矩形工具在界面上绘制时，当出现对称符号时，左键点击，则画出的矩形只有长宽的标注。

3旋转、放大、缩小：Shift+中键=拖动实体；鼠标中间滚动可放大缩小。如果要修改拉伸过的实体，可以在模型树中选中对象，点鼠标右键单击“编辑定义”即可。如果在原来封闭图形内画一个圆形，则为去除材料。

4去除实体材料：选择拉伸，在属性栏中选中“去除材料”即可。我更喜欢用上述3的方法，直接在拉伸实体中选择编辑定义，在原来封闭图形内画去除材料的形状。

5拉伸实体实例：选择拉深工具，当放置为红色显示时，表示需要选择一个基本面。

6拉伸实体实例二：绘制前先画好中心线，黄色的为中心线，橙色的为参照线。

7拉伸实体实例三：去除材料的练习。

8基准的显示与隐藏：显示与隐藏基本面（Front Top Right）、显示与隐藏基本轴（只要有圆的地方，proe都会给圆自动添加一个中心轴）、显示与隐藏基准点、显示与隐藏基本坐标、显示与隐藏注释、帮助等等。

9再生模型：在模型树中任选一对象，如拉伸1，点击鼠标右键选择编辑定义，可以修改对象。也可以点击鼠标右键选择编辑，直接选择对象的尺寸，修改相应的值，尺寸变成红色显示，然后选择界面上的“再生模型”按钮即可。

10基本工具的使用：①重画当前视图：用于由于电脑内存问题，图像显示不完整的情况下；②旋转中心开关：当选中时，默认物体的中心；当打开时，鼠标落到哪里，哪里就是旋转中心；③已命名的视图列表：共六个视图，back、bottom、front、left、right、top等，主要用于切换视图的显示。

11通过边创建图元：需要注意的小细节，每次打开proe时，先设定工作目录，新建零件并命名，选择mm模板。通过实例的练习，强化对拉伸特征的理解。

拉伸—放置—定义—Top面—草绘—定位中心线——等等。因为拉伸的命令针对的是封闭的图形，可以通过工具箱中的“通过边创建图元”来复制一个封闭边框。

12Proe筋工具：学习加强筋的制作方法。筋主要起一个加强和固定的作用，做法与拉伸相似，唯一区别是筋的草绘截面不需要封闭。很多时候只需一条线就能完成。而拉伸的草绘截面必须是封面图形。选择工具箱中的轮廓筋工

具—放置—定义—Front视图——草绘，用直线工具画一条斜直线，再用重合工具，使线段的端点在已绘制好的图形的边线上进行约束。如果不用筋，而用拉伸命令，你会发现所拉伸的图形与原有图形圆柱体直接有镂空的部分。所以必须使用筋使其重合。

13基准平面工具：在工具箱中点击“基准平面工具”，弹出一个对话框，再点选front面，往内或外拉，输入平面偏移的距离即可。拉伸—放置—新建的基准面—草绘—选择“拉伸至选定的点、曲线、平面或曲面等”即拉伸到指定的参照。

14注意：发现圆孔没有通，这时需要再次点选拉伸去除放置草绘复制小圆完成点选“拉伸到指定的参照”，选择圆柱的内表面，OK完成。

第四节旋转特征

视频地址：https://www.360docs.net/doc/0e13210518.html,/list.aspx?page=2&cid=37

1旋转实体工具：

注意：旋转截面必须包含一个旋转轴。

1）单击工具栏上的“旋转工具”；

2）创建预旋转的截面，单击“放置”——定义——top，选取草绘平面即方向，或接受缺省方向（这个平面是旋转截面所处的平面，一般选Top）；

3）单击“草绘”进入草绘器。

旋转特征指草绘平面沿着指定的旋转轴旋转成实体。

旋转草绘需要注意的是：

1）草绘时必须要有旋转中心线；

2）草绘截面必须是封闭的；

3）草汇截面落于中心线的一边，不能跨越中心线；

4）旋转截面的标注必须符合工程图的标准。如果选择中心线作为旋转中心线，则尺寸的标注必须是：点-线-再返回到点-点中键。如果选择几何中心线作为旋转中心线，则尺寸默认就是工程图的标准，很方便。

2修改旋转：

在模型树中选中旋转1，点右键选择“编辑定义”可以对其进行修改。

默认旋转的角度为360，默认旋转的方向为逆时针。

3旋转特征绘制螺母：

设定工作目录，新建零件，命名文件，去除缺省模板，选择mmns模块，选择拉伸、放置、定义、top平面，选择调色板中的外部数据—多边形中的六边形，双击六边形，在屏幕区单击，六边形的默认标注方式是边长，如果要求标注六边形对角距离。但是六边形的边长标注是强尺寸，当标注对角时会出现冲突，冲突的尺寸会高亮显示，删除六边形边长标注尺寸即可。接下来是将六边形放置在中心点上，画中心线（起对称作用），选择约束中的对称，点选第一点—点选中心线—点选另外一点。最终结果是拉伸出一个高度为7的正六面体。

Ctrl+D为放大当前的图片，即重新调整对象，使其完全显示在屏幕上。

Shift+中键，是移动对象；Alt+中键按照鼠标点击处旋转对象，Ctrl+中键在当前平面内旋转对象。

挖孔：拉伸去除材料放置点取面，画一个10毫米长的圆，拉伸长度为7。

或选择最后一个选项“拉伸至指定的参照，如选定的点、曲线、平面或曲面”，完成操作。

4旋转特征绘制螺母二：

选择旋转，然后选择去除材料，放置、定义，选择Front面（旋转截面所处的面），进入草绘，为了使所画的线段约束在边上，可以单击菜单“草绘”

—“参照”点击对象的边，然后选择直线工具进行画封闭的图形，边长为

1.5。需要注意的是，旋转必须要有中心线，所以要绘制一个几何中心线。

所以要绘制一条垂直方向的中心线。打勾确认。以同样的方法旋转底面。

5螺母绘制的错误问题：选择面错误，不是选择的Front面。

6球体的绘制：设定工作目录，新建零件，去除模板，选择mmns模块确定，在弹出的窗口中将模型树隐藏。选择工具箱中的旋转，放置、定义、top平面，画一个圆，直径为100。然后画一条垂直方向的中心线，需要注意的是，旋转的截面不能跨越中心线，而且必须是封闭的。所以要修剪成半圆的形状。

然后打勾确认。

第五节扫描特征

视频地址：https://www.360docs.net/doc/0e13210518.html,/list.aspx?page=2&cid=37

1扫描特征：扫描是草绘截面沿着轨迹运动形成的特征，与拉伸最大的区别在于：拉伸的草绘截面垂直于草绘面的方向，作直线运动而形成的特征，而扫描是沿着轨迹运动所形成的特征。

扫描的内部选项：

【合并端点】指在扫描端点处与已存在的实体有接触时，使特征融入与之相连的实体中，截面在末端点处与轨迹可能不再保持垂直；

【自由端点】指在端点与已存在实体有接触时，使特征在端点处与轨迹仍然保持垂直，保持自由的接触状态。

在“插入”菜单下选择“扫描”，其有伸出项（扫描添加项）、切口（扫描去除项）和曲面（扫描曲面）等等。

先用旋转工具制作杯子的主体，然后需要制作杯子的把手。具体步骤如下：点击“插入”—扫描—伸出项—在弹出窗口中，选择“草绘轨迹”，在弹出窗口中要求我们选择一个草绘平面，选择缺省，绘制轨迹。扫描轨迹绘制完成后，选择合并端点，完成。则界面会自动切换到需绘制截面的视图内，绘制截面，完成，扫描体绘制成功。

关键点：选择绘制草绘轨迹的平面、合并端点、绘制草绘截面。

2扫描特征二三：绘制轨迹。

3当绘制好一个封闭的轨迹时，就会弹出含有“增加内部因素和无内部因素”

的对话框。【增加内部因素】是指截面沿着封闭的轨迹扫描时，自动将所围成实体的内部填充材料，此时要求扫描截面必须是开放的。

4【无内部因素】是指截面沿着封闭的轨迹扫描时，不做任何实体填补，此时要求扫描截面必须是封闭的。比如可以得到一个圆环等。

5扫描实例：刚开始绘制零件时，要选择基准面比如top right Front等，当绘制好一部分时，可以选择零件的某一个面作为基础面，像建筑草图大师sketchup一样基于某一面进行绘制。

6倒直角工具（针对零件的边操作）：选择工具箱中的倒角工具，在属性工具栏中，默认设置D×D=20（导角的两边距相等），其下拉选项中还有D1×D2（导角的两边距不相等，可以反向）、角度×D、45×D等等。其实45×D可以通过角度×D来实现。最常用的是：D×D和D1×D2。

注意：如果需要导多个边，不需要按Ctrl键，直接依次点击需要导的边即可。而且每个边的导角距离D可以重新设置为不同的值。如果某个导角不想要了，可以在该导角处按住鼠标右键不放手，选择清除即可。

属性栏的第一个图标是创建一个导角集；第二个图标是切换到过渡模式。当我们点选具有共同交点的三条边进行导角时，三条边有个默认的过渡模式，我们可以对其进行修改。点击过渡模式图标，点选三点交互处，表示选中过渡位置。在被激活的过渡选项（有缺省、曲面片、拐角平面）下列框里面，一般选择“曲面片”即可。比较自然。

7倒圆角工具（针对零件的边操作）：选择工具箱中的倒圆角工具，在属性工具栏中，默认设置20（导圆角的半径为20），其下拉选项中还有5、40、50等等。其实可以拉动导角的两个小方块，进行任意值的修改。这个是最基本的导圆角操作。接下来的操作与倒直角相似，不同的是，导圆角还有其它设置。

点击属性工具栏中的“集”，在下拉窗口中，除了默认的最基本的圆形导圆角外，还有圆锥、C2连续、D1×D2圆锥等等。

圆锥导圆角：圆锥锥度值范围为0-1，主要是设置导圆角的弧度。比如输入

0.2，过渡就没有0.5（就是圆角导圆角）过渡那么激烈。

D1×D2圆锥导圆角：出现两个半径值，可以直接修改半径值，也可以拖拉相应的半径来实现修改。圆锥导圆角拉动一个两个同时变化，而D1×D2圆锥导圆角拉动一个值，并不影响另外一个值。

完全导圆角：默认处于未激活状态，必须至少选择两条边，才能激活命令。

完全导圆角的原理就是以选择的两条边的距离为直径进行导圆角。

通过曲线导圆角：先不要点击导圆角工具，点击工具箱中的草绘工具，选择一个草绘平面，绘制一条曲线（用于通过曲线导圆角）。为了能够精确绘制，需选择“草绘”

—参照，点选对象的边线作为参照。选择样条曲线绘制一条不必封面的线。

但最好是过渡平滑一点。选择导圆角，点击“集”，点击“通过曲线”，点击刚才绘制的曲线，点击界面参照里面的“单击此处添加项目”，选择需要导圆角的一个面，按Ctrl键，选择另外一个面，预览，满意后，打勾确认。

可变半径导圆角：在集面板中的半径处点击鼠标右键，单击“添加半径”，当添加第三个半径时，会出现默认的位置值：0.8（将整条线比作1，值的范围为0-1。0.8代表该半径处于整条线的80%的位置），我们可以对其进行更改。有点像coreldraw里面的渐变填充工具。从而实现了在一条边上可以导不同半径的圆角。

导圆角的过渡：与导直角类似，默认不可选，需要点选一下过渡位置才能对其进行修改。选项有相交（有棱角）、拐角球（默认半径为15，我们可以更改数值或拖拉进行修改，向上拖拉是增大半径，向下拖拉是减小半径）等。

自动导圆角：在插入里面有个新功能——“自动导圆角”，在属性面板中可修改导圆角的半径，无需预览，直接打勾，则零件里面的所有边线都自动导

了圆角，这是一种快速的倒圆角方法。另外，在自动导圆角的时候，可以选择个别边形不导圆角，默认是凸边和凹边都勾选，可以取消任一个进行自动导圆角，也可以按Ctrl选择不需要导圆角的边线，打勾确认。注意：在范围面板中，如果按Ctrl选择边线，则表示只有选中的线才进行自动导圆角。

提示：如果不满意自己的导圆角操作，可以在模型树中，右键单击选择“删除”即可。

第六节混合特征和扫描混合

视频地址：https://www.360docs.net/doc/0e13210518.html,/list.aspx?page=3&cid=37

1.混合特征：在插入菜单下。是指多个截面几何按照指定的规则捏合而形成

的特征，按照其形成肌理，截面几何的数量不得少于两个，而且每个截面必须拥有相同的区段数。

直的：指截面的对应端点依据草绘坐标系定位，直接连接形成直纹曲面。

光滑：指截面的对应端点依据草绘坐标系定位，用样条曲线连接形成连续平滑的曲面。

插入——混合——伸出项（即添加材料），在弹出的“混合选项”窗口中，有平行（即截面与截面之间是平行关系）、旋转的（截面与截面之间有一个旋转的度数）、一般（采用比较复杂的技术，将会在高级中介绍）等，一般按默认平行、规则截面、草绘截面，点击完成，在弹出的“属性”对话框中有直的（即截面与截面之间用直线连接）和光滑（截面与截面之间用样条曲线连接）两个选项，默认是直的，点击完成，弹出“设置草绘平面”对话框，点选Top平面，完成，缺省，进入Top的草绘平面，为了更好地绘制，先画对称中心线（定位尺寸），绘制一个矩形。由于混合特征要求至少画两个截面，所以还要继续绘制。点击草绘——特征工具——切换截面（或者在屏幕的空白处按鼠标右键选择切换截面），切换截面后刚才绘制的第一个截面就变成了灰色。

2.混合特征二：绘制第二个截面，如圆。如果这时候需要修改第一截面，可

以在屏幕空白处按鼠标右键选择切换截面，这时屏幕上的两个截面都变成了灰色，也就是说我们可以继续绘制第三个截面，但是我们不想画第三个截面，可以不绘制任何图形，继续在屏幕空白处按鼠标右键选择切换截面，就可以切换到第一个截面了。如果要修改第二个截面，方法如上所述。

截面绘制完成后，打勾确定。信息栏中提示：每个截面的图元数必须相等（即每个截面必须拥有相同的区段数）。分析截面：第一个截面——正方形有四个区段，而第二个截面——圆形是没有任何区段的。点击工具箱中的“分割”

工具（对图元进行分割操作），在第二个圆形截面上点四次，将其分为四段。

打勾确认，在弹出框中要求“输入截面2的深度”（即截面1与截面2的距离），先给定个500，打勾、确定。

3.设定起始点：在模型树中选中刚才绘制的混合伸出项，点鼠标右键选择“编

辑定义”，在弹出的对话框中，可以双击截面（或点击截面，点定义），进入截面的草绘界面，我们会发现第一个截面——正方形有一个箭头，点右键选择切换截面，第二个截面——圆形也有一个箭头，拉伸的时候，这两个箭头所处的点就会对应起来，这个点就叫做起始点（带有箭头，表示方向），可以对其进行更改。在预设为起始点的位置，鼠标单击待变成红色高亮显示

时，点鼠标右键选择起点。如果还要改变箭头的方向，再次点击该点，点鼠标右键选择起点即可。

4.混合特征修改：在模型树中选中刚才绘制的混合伸出项，点鼠标右键选择

“编辑定义”，在弹出的对话框中，可以双击截面（或点击截面，点定义），进入截面的草绘界面，可以再添加N个截面。具体操作如下：在屏幕空白处按鼠标右键选择切换截面，待屏幕上的两个截面都变成了灰色，表示我们可以绘制第三个截面（在绘制时，必须保证截面的区段数是相同的）。如果我们绘制一个点（本身没有区段数，可以充当任何区段数），打勾确认，输入截面深度为200，打勾、确定完成操作。还可以属性，如原来为直的，现在改成光滑（过渡光滑）看看有什么不同。

5.扫描混合：是指多个截面几何按照指定轨迹捏合而形成的特征。与混合特

征的区别之处在于：扫描混合要按照指定轨迹进行捏合。

点击插入——扫描混合，它不像混合弹出瀑布式的菜单，而是显示在信息工具栏中，有两个选项（即激活的两个图标）创建实体和创建曲面，默认选择的是创建曲面。我们选中创建实体，点击参照，在窗口中要求我们选择轨迹（即扫描轨迹），而我们还没有绘制轨迹。所以需要点选草绘，选择Top 平面，进入草绘。然后用样条曲线随便画一条线，打勾完成扫描轨迹的绘制。

点击信息工具栏中的继续按钮（即开始图标），选中创建实体，点击参照，你会看到刚才绘制的轨迹已经自动出现在窗口中，界面中还有剖面控制选项（垂直于轨迹、垂直于投影、恒定法向），默认即可，点击参照收回窗口。

接下来，点击截面，在下拉的窗口中，默认是没有任何剖面（即截面）的，点击轨迹上箭头所处的位置，点击下拉窗口中被激活的“草绘”按钮，进入绘制截面的界面，绘制一个方形（带箭头即有起始点和方向），打勾完成。

点击下拉窗口中被激活的“插入”按钮，选中结束点，点击下拉窗口中的“草绘”按钮，进入绘制第二个截面的界面，打勾完成。

6.修改扫描混合：刚才绘制的只有两个截面，其实我们可以绘制多个截面（取

决于草绘轨迹有多少个节点）。模型树中的扫描混合1是通过草绘1扫描混合而成的，所以可以通过修改草绘1来实现。

修改混合轨迹：选中草绘1，点击鼠标右键，选择编辑定义，进入草绘编辑界面，选择分割工具，在轨迹上单击，添加好节点后，打勾确认。

接下来修改扫描混合：选中扫描混合1，点击鼠标右键，选择编辑定义，在信息工具栏中单击截面（已经绘制好的截面还可以进行修改，选中，单击草绘按钮），来添加截面。具体步骤如下：单击插入按钮，选择轨迹上的某一节点，点击草绘，进入草绘界面进行绘制即可。

缺点：节点不容易选择，可以先不用这个工具。

第七节螺旋扫描

视频地址：https://www.360docs.net/doc/0e13210518.html,/list.aspx?page=3&cid=37

1.螺旋扫描的介绍：螺旋扫描主要是画一些螺纹、弹簧等。螺旋扫描特征是

草绘截面沿着螺旋运动而形成的特征，与一般扫描特征有些类似，都是截面沿着轨迹运动而形成特征，但它们之间又存在着本质的差别螺旋扫描特征，轨迹线只能控制截面的运动方向，并不表示特征的形状。

绘制弹簧实例：选择插入——螺旋扫描——伸出项，在弹出的瀑布式菜单中，

属性有常熟、可变的、穿过轴、轨迹法向、右手定则、左手定则等等。不做设置按默认，点完成。设置草绘平面，如点Top平面，依次点击确定、缺省，进入草绘绘制界面（绘制螺旋扫描的轨迹线）。点击工具箱中的直线，在屏幕中从下往上拉出一条垂直线来（线的起点有一个向上的箭头）。如果认为绘制完成，打勾，则系统会弹出窗口提示“截面未完成”，在信息工具栏中会显示“缺少旋转轴。草绘中心线”。打勾后，会提示输入截距值（即瀑布式菜单中的螺距——螺纹与螺纹之间的距离），默认为20，打勾后，信息工具栏中提示“现在草绘横截面”，选择工具箱中的圆形，在草绘轨迹线的起点绘制一个直径为10的圆。打勾、确定完成操作。

注意：

1）扫引轨迹=轨迹+中心线；

2）截面应画在轨迹上。

2.螺旋扫描的修改（分析螺旋扫描的原理）

注意：在特征的表面（刚刚绘制的弹簧）双击，可以看到螺旋轨迹线只是截面扫描时的牵引线。

在模型树中，选中弹簧（即伸出项标识39——可以点鼠标右键盘重命名，更改默认名称），点鼠标右键选择编辑定义，在弹出的“伸出项：螺旋扫描”

窗口中：

属性：默认的是不变的螺距，右手定则，穿过轴；

扫引轨迹：草绘平面-特征#2的曲面Top（基准平面）；

螺距：节距=20；

截面：已定义。

如果要修改某个属性（比如扫引轨迹），可以选中扫引轨迹这个属性，单击定义按钮，选择修改，完成，进入轨迹的草绘界面（修改轨迹的高度、垂直线变为斜直线、样条曲线等）。其它属性选项的修改，把螺距改成25（螺纹之间的距离拉大，螺旋线就没有原来的那么密），截面改成正方形等等，其操作步骤与上述类似。

3.可变螺距：上述绘制的螺纹，每个间距都相等（节距=20，是常数）

可变的：选取此命令后，在草绘扫引轨迹线时，系统会自动将草绘扫引轨迹线的两端点作为螺距参数基准，如果要控制中间的螺距变化，草绘扫引轨迹线应增加草绘点并赋予适当的定位尺寸。

在草绘轨迹线上，通过工具箱中的点工具，添加节点。

实例：绘制可变螺距的螺纹

展开模型树，选中刚才绘制的节距相等的螺纹，点右键删除。选择插入——螺旋扫描——伸出项，在弹出的瀑布式菜单中，选择属性可变的、其它属性默认。设置完毕，点完成。设置草绘平面，如点Top平面，依次点击确定、缺省，进入草绘绘制界面（绘制螺旋扫描的轨迹线）。点击工具箱中的直线，在屏幕中从下往上拉出一条垂直线来（线的起点有一个向上的箭头），再点击工具箱中的“点工具”，给扫描线添加节点，并给定相应的尺寸。打勾后，会提示“在轨迹起始输入节距值”，默认是20。不进行设置直接打勾，提示“在轨迹末端输入节距值”，默认也是20，可以将其改为任意值，如50。

打勾确认，会弹出有“添加点”选项的菜单管理器和

“PITCH_GRAPH-Pro/ENGINEER”两个窗口。我们不用理会

“PITCH_GRAPH-Pro/ENGINEER”这个窗口（只是显示作用）。点击添加点，

在扫描轨迹线上依次点击除了起点和终点外的另两个节点，并在提示信息栏中依次相应的“输入节距值”。然后在扫引轨迹的起点绘制一个截面（如直径为10的圆）。打勾、确定完成操作。

如果想修改螺距值，编辑定义，在弹出的瀑布式菜单中，点击“螺距”属性，定义——改变值，单击扫描轨迹线上的节点，在弹出的信息提示栏中输入相应的节距值即可。

注意：最后不要通过更改扫描线节点之间的尺寸来实现螺距之间的变化。要通过以下方式来实现，螺距-定义-改变值-单击节点-输入节距值。

4.可变螺距的修改：

一般来说，弹簧的底部和顶部的螺距小一些，而中间的螺距相对大一些。

需要再看一遍3和4两节。

5.螺纹螺钉的绘制（PRT0003）

插入-螺旋扫描-切口（即去除材料），在弹出对话框中点击完成，选择要放置的平面。（即扫描轨迹所在的平面，选择right面和front面都可以的。）点击Front面，点击确定，缺省，进入扫描轨迹绘制平面，选择草绘，参照，点选需要参照的零件边线，点击关闭。在工具箱中选择直线工具，从底部拉往顶部绘制一条长度为10的直线。注意在扫引轨迹的时候，必须有一条中心线，所以要绘制一条中心线。打勾，输入螺距1.3，绘制草绘横截面。绘制一个三角形，打勾确认，完成后，感觉不满意，可以进行相应的修改。

注意：明显的问题，是螺纹的起始处和终点处不完整。

一般螺钉的底部都会有个导角，在模型树中有个“在此插入”，单击该处不要放手将其拖动到刚才绘制螺纹的上面，表示在其之前插入相关特征（如果先去做螺旋扫描，在螺旋扫描的基础上导角就不那么容易了）。导完角度后，可以将“在此插入”重新拉下来。

6.PRO退刀槽的绘制

退刀槽是由扫引轨迹决定的，选中对象，点击右键选择编辑定义，在弹出窗口中选择扫引轨迹，定义，完成。我们前面讲过，如果扫引轨迹是倾斜的话，螺纹就会倾斜着向上。那么我在扫引轨迹的起点和终点都想外拉，为了使得过渡比较平滑，我们可以对其进行导圆角。制作完成后打勾确定完成操作，查看对象是否符合要求（退刀槽慢慢地逐渐地消失，如果感觉退刀槽消失得太慢，我们可以让刚才绘制的线更倾斜一下）。

7.修饰螺纹

刚才绘制的螺纹并不符合工程图的标准。那么，如何分辨所绘制的图形是否符合工程图的标准呢？点击线框，使所绘图形以线框模式显示。螺纹的表达方式是错误的。标准的螺纹不是通过螺旋扫描（只是让我们观看一下螺旋扫描的效果）获得的。

制作标准的螺钉的正确作法如下：

点击插入——修饰——螺纹，提示“选取螺纹曲面”，点击要做螺纹线的面，提示“选取螺纹的起始曲面”，点击起始曲面，跳到方向，如果确认方向正确，直接点击确定，选项跳至螺纹长度（默认盲孔，在PROE的旧版本中，所有的指定长度都叫盲孔），直接点击完成，在提示信息栏中输入深度值，如10。在信息提示栏中又要求输入直径（即螺纹的外直径*0.85，可参考机械手册中螺纹的制作规定）。如果螺纹的外直径为10，在此输入8.5即可。

按完成，单击确定。

第八节模型编辑

视频地址：https://www.360docs.net/doc/0e13210518.html,/list.aspx?page=3&cid=37

1.镜像特征：镜像工具默认是灰掉的。选中要镜像的对象后，工具箱中的镜像工具才被激活。

选择对象（即模型树中的特征），点击工具箱中的“镜像”，点选镜像平面，打勾即可。

二者属于从属关系（即父子关系），改变一个，另外一个也随之改变。

如果要求镜像对象和原对象脱离从属关系，则选择完镜像平面，不要着急打勾。点击信息工具栏中的选项，将“复制为从属项”前的打勾取消即可。

2.尺寸阵列：阵列与镜像一样，在没有选择特征之前，默认是灰色（即失效）。

选择对象，在工具箱中单击阵列，信息工具栏中显示的第一个选项是尺寸（即默认选项），除了尺寸阵列之外，还有方向、轴、填充、表等，1表示阵列的第一方向，2表示阵列的第二方向。

删除的正确操作是，选中对象，点鼠标右键选取删除阵列。如果点击删除，则阵列连同最初的对象都被删除了。

3.尺寸阵列中的可变阵列：选择对象，在工具箱中单击阵列，信息工具栏中

显示的第一个选项是尺寸（即默认选项），点击选取项目，选择所要阵列方向上的尺寸值，输入阵列数目，点击尺寸选项，在窗口中按Ctrl键的同时，点选对象高度的尺寸，则阵列对象就会以所选的高度尺寸值，依次增高。类似于做柱状图。

如果想阵列对象越来越大，可以按Ctrl键的同时，点选底部尺寸，如圆的半径。则阵列对象就会以所选的尺寸值，依次增大。

注意：点击阵列的黑色圆点，当其变为白色圆点时，说明该处阵列对象已被取消。

4.方向阵列：选择特征，点选阵列，点击尺寸下列选项中的“方向”，方向

阵列比尺寸阵列简单。选取对象不是尺寸了，主要是面、线、坐标系等，经常用到的是线即对象的边，可以输入阵列对象的间距，也可以更改阵列方向。

地址：https://www.360docs.net/doc/0e13210518.html,/list.aspx?page=4&cid=37

5.轴阵列：圆柱体上有个孔特征，如果想创建该孔特征沿着圆周排列，则需

要轴阵列操作，这个轴是中心轴基准轴。默认阵列是4个孔，每个孔的角度是90度。可以更改孔的数量和角度。

6.轴阵列的可变阵列：选中上述的轴阵列对象，点击信息工具栏中的尺寸，

在弹出窗口中，点选方向1中的“单击此处添加”，点击控制孔大小的尺寸值，如果值为5，则表示下一个孔的直径将增加5，再下一个孔再增加5。

如果想让尺寸逐渐减小，则值为负值即可。如果想在尺寸减小的同时，孔旋转的值不断缩小（即孔沿着螺旋曲线排列），可以按Ctrl键的同时，选择控制旋转值的尺寸即可。

利用轴阵列进行齿轮制作：

齿轮的属性有齿顶圆、齿根圆、分度圆等。齿根圆直径=M（模数）*Z（齿数）

1）点击拉伸工具，放置—定义—Top平面，画一个直径为114的圆。在信息工具栏中，输入拉伸深度值为26，选择拉伸属性“在各方向上以指定深度值的一半拉伸草绘平面的两侧”。打勾确认；

2）选择拉伸—去除材料—放置—定义—选择顶面作为草绘平面，绘制一个直径为32的圆，打勾确认，选择拉伸属性“拉伸到选定的点、曲线、平面或曲面”，选择指定的面，打勾确认。将圆孔导直角（2*45°）。点击导角工具，在信息工具栏中选择45*D，将D值改为2回车。分别点选圆孔的顶部圆边和底部圆边，打勾确认。绘制键槽，宽度为10，深度为35.3。选择拉伸—放置—定义—去除材料—点选顶面，选择草绘，将对象改为线框模式显示，可以先绘制一条定位中心线，然后选择草绘—参照，点选需要参照的边线。选择直线工具绘制一半边线，按ctrl键将其选中（选中的对象，边线显示为红色），用激活的镜像工具绘制另外一半。然后选择工具箱中的“通过边创建图元”（即复制），点选圆孔边，选择“删除段”工具，将多余的部分去除，打勾确认，选择拉伸属性“拉伸到选定的点、曲线、平面或曲面”，选择指定的面，打勾确认。选择拉伸，去除材料—放置—定义—选择顶面作为草绘平面，绘制两个圆，直径分别为92和52，指定拉伸深度为9，打勾完成。另外一个面，不需要绘制，用镜像命令就可以。然后进行导角处理（2*45°）。

3）正确的齿轮作法是工具下的关系，这个制作过程仅当作是练习之用。选择拉伸，去除材料—放置—定义—选择顶面作为草绘平面，绘制一个圆（即齿根圆，直径为110），然后选择草绘—参照，点选最外边的圆，用弧线工具绘制一边，然后用镜像工具绘制另一边，利用删除段等工具，绘制出一个齿的截面，打勾完成。选择该对象，点击阵列，选择方式为轴阵列，选取中心轴，齿数为55，每个角度值为6.55，打勾完成齿轮的制作。

7.复制粘贴：复制与其它软件有不同之处。我们选择要复制的对象，点击复

制按钮，再点击粘贴按钮，需要在提示信息栏中选择要草绘平面（可以在同一平面，也可以在不同平面，同时还可以更改对象尺寸等）。

8.选择性粘贴（平移复制）：点选所需要的特征，先点选复制按钮（无论是

粘贴还是选择性粘贴，都要首先选择复制），点击选择性粘贴按钮，弹出“选择性粘贴”对话框，从属副本和“对副本应用移动/旋转变换”等。跟前面讲过的阵列类似，复制的对象与原对象存在从属关系（即父子关系），其它设置跟普通粘贴一样。

平移：需要选择一个参照，如直曲线、边、平面或轴，沿其平移或绕其旋转。

如果想在两个方向都移动，需要单击变化，在下拉窗口中，选择新移动，选择参照边，输入移动数值即可。

9.选择性粘贴（旋转复制）：需要选择一个旋转轴，输入角度值即可。对于

局部复制相当有用。

10.缩放模型：双击模型就会显示该模型的尺寸值，点击编辑菜单下的缩放模

型，输入缩放因子，双击模型查看是否符合缩放要求。

11.填充阵列：选择阵列对象，点击工具箱中的阵列按钮，在信息提示栏中选

择填充阵列类型，点选参照，选择定义，点选一个草绘平面，绘制一个圆，则阵列对象都会填充到所绘制的圆形里面。填充方式有：圆形、方形、螺旋形等等。

12.曲线阵列：选择要阵列的对象，点击工具箱中的阵列按钮，在信息提示栏

中选择曲线阵列类型，点选参照，选择定义，点选一个草绘平面，复制曲线，注意阵列箭头（即阵列方向），其操作与混合类似，选择要作为起点的位置，单击鼠标右键，选择起点即可。

13.表阵列：用的情况比较少。需要注意的是需要按Ctrl键选择对象中的所

有尺寸，在弹出的类似Excel表中，输入新值，索引号从1开始，可以不连续，写好后保存退出，千万不能点击放弃，因为放弃会丢失数据。

14.参照阵列：如果要每个阵列都有一个导角，需要在模型树中选中导角，点

鼠标右键，选择阵列。注意：参照阵列必须有两个条件：一是有阵列；二是有参照。不是太明白，需要再仔细研究一下。

第九节孔特征与拔模

视频地址：https://www.360docs.net/doc/0e13210518.html,/list.aspx?page=4&cid=37

1.简单孔（直孔）：点击工具箱中的孔工具，在弹出的信息框中，第一图标表示创建简单孔，它包含三个选项：直的矩形孔、没有螺纹的标准孔轮廓、草绘孔即钻孔。第二个图标表示创建标准孔，它包含的选项有：添加攻丝、创建锥孔、添加埋头孔、添加沉孔等。

创建简单孔（即直孔钻孔）：信息栏中的第一个数值为孔的直径大小，第二个数值为孔的深度。点击放置，在弹出的窗口中，在“无项目处”点选一下，然后在对象的平面点选一下作为孔的放置平面，接下来要添加尺寸参照。按Ctrl键，点选尺寸参照平面。除了可以在信息工具栏中更改孔的大小和深度值外，还可以点击形状，在弹出窗口中对其进行修改。其实这个可以通过拉伸命令中的去除材料来实现。

2.简单孔（标准孔轮廓）：点击工具箱中的孔工具，点击信息栏中的第二个

图标（使用标准孔轮廓作为钻孔轮廓）所谓钻孔轮廓，就是有钻孔位置。除了有孔的大小和深度值外，还多了几个选项：钻孔肩部深度、钻孔尖部深度、添加埋头孔、添加沉孔等。我们先不管这些，先将孔放置到所要的平面上。

点击放置——在弹出的窗口中，在“无项目处”点选一下，然后在对象的平面点选一下作为孔的放置平面，接下来要添加尺寸参照。按Ctrl键，点选尺寸参照平面。打勾确认，点线框模式，你会发现标准孔轮廓是有一个类似导角的东西，这个是钻孔时留下来的。默认角度是118（国外的）或120（正规的作法）。点击信息栏中的“添加埋头孔”，我们可以看到类似导角的东西，如果不需要，再次点击即可。点击信息栏中的“添加沉孔”，我们可以看到有凹陷样子的东西，如果不需要，再次点击即可。我们可以点击形状，在弹出窗口中对其进行修改。盲孔下有两个选项：肩（尺寸标注到尖部）和尖（尺寸标注到尖部），与信息栏中的图标是有对应的。

绘制完成之后，可以点击线框模式显示，查看一下孔的轮廓。

3.简单孔（草绘孔）：点击工具箱中的孔工具，点击信息栏中的第三个图标

（使用草绘定义钻孔轮廓——与草绘旋转去除材料差不多），旁边的两个图标被激活（分别为打开现有的草绘轮廓和激活草绘器以创建剖面）通常都是点选“激活草绘器以创建剖面”。

点选“激活草绘器以创建剖面”，弹出草绘模块，因为前面讲过草绘孔跟旋转去除材料差不多，而旋转是必须要有一个中心线，所以要首先绘制一条中心线，然后绘制一个封闭的旋转剖面。绘制好后打勾，返回到原来窗口中，还是需要放置来操作。

放置——在弹出的窗口中，在“无项目处”点选一下，然后在对象的平面点选一下作为孔的放置平面，接下来要添加尺寸参照。按Ctrl键，点选尺寸

参照平面。打勾确认，点线框模式，查看我们绘制的图形。

注意：旋转的中心线必须为“几何中心线”。

4.标准孔的绘制：这个是孔工具特征的重点，完全符合机械制图的标准

点击工具箱中的孔工具，点击信息栏中的第二个选项（创建标准孔）。提示：无论是标准孔，还是简单孔，都应该先要放置好位置，以及按Ctrl键的同时，点选偏移的参照。设置好后，再次点击“放置”将其收回来。信息栏中新出现了几个选项图标（添加攻丝——也就是螺纹，ISO——国际标准，除了ISO外，还有UNC标准，我们通常都是选用ISO。M1x.25——M表示的是一般螺纹的公称直径，M1x.25表示公称直径为1）

5.PROE拔模：便于在做模具时，有利于开模。

点击工具箱中的拔模工具，信息栏中有两个选项，第一个为“定义拔模枢轴的平面或曲线链”即定义拔模枢轴，第二个为“定义拖拉方向的平面、轴或直边”即选择拉伸面。可以直接点击参照代替信息栏中的两个选项。

点击参照：弹出的窗口中第一个为“拔模曲面”（按Ctrl键，可以选择多个拔模面），第二个为“拔模枢轴”即选择参照平面，第三个为“拖拉方向”。

拔模角度控制在-30°—30°。

6.根据拔模枢轴分割：按照上述5对对象进行拔模操作，在选择“拔模枢轴”

时，除了选择对象的平面作为参照面之外，也可以选择基础面作为参照面（如TOP），或者是自定义参照平面。点击“分割”，弹出窗口中的分割选项（默认为“不分割”，还有“根据拔模枢轴分割”、“根据分割对象分割”）每项试试即可。

7.可变拔模：按照上述5对对象进行拔模操作，点击角度来实现可变拔模。

选中#1处，点鼠标右键，选择“添加角度”，可以更改位置和角度值。

8.拔模练习：拔模是为了更容易脱模。

第十节基准特征

视频地址：https://www.360docs.net/doc/0e13210518.html,/list.aspx?page=4&cid=37

1.基准平面的创建：基准平面是一个无限大的平面，它没有大小，体积和质量，始终适合于实体模型的大小，在模型中基准平面以方框形式显示。

基准平面的建立方式有以下几种：

1）平面作为参照

2）边或轴作为参照（选一条边，按Ctrl键的同时点选经过这条边的面，将绘制一条带有斜度的参考平面）

3）顶点或是基准点作为参照

4）圆柱面作为参照。可以选择相切属性

2.基准轴的创建（通过平面）：基准轴是无限长的虚线直线，它没有大小、

方向、体积和质量，始终适合于实体模型的大小，基准轴以褐红色点画线显示，并在端点处表示出名称。

基准轴也就是中心线，通常有圆和圆柱的地方都会自动产生一个基准轴。法向是垂直的专业术语。

1）平面作为参照（两个面相交所产生的直线，需按Ctrl键点选这两个面）2）圆柱作为参照

3）直边或基准曲线作为参照

3.基准轴的创建（通过圆柱或直边）：相对来说用得比较少。

4.基本的运用实例：可以通过拉伸至指定的面来实现特殊要求。

5.基准曲线

6.基准点工具：基准点工具、偏移坐标系的基准点工具和域基准点工具。

7.基准创建实例一

https://www.360docs.net/doc/0e13210518.html,/list.aspx?page=5&cid=37

8.基准创建实例二

利用偏移坐标系基准点，将各个点先标出来，然后利用插入基准曲线来绘制样条曲线（选择单一半径，单个点，在点上单击即可。单一半径是指半径只有一个值）。然后插入扫描，选取轨迹，曲线链全部接下来绘制扫描截面即可。

9.基准点、参照阵列练习一

10.基准点、参照阵列练习二

11.基准点、参照阵列练习三

参照阵列的前提是：已经有阵列对象了

首先找到距离为12的基准点PNT0和通过该点的基准面DTM1（找基准点的时候，将比率选项更改为实数，输入12即可。可以点击“下一端点”来更换起始点；找通过该点的基准面时，按Ctrl键的同时，点选该点和与基准面平行的参考面）。两个点才能连成线，所以需要寻找另外一个点PNT1。再次使用基准点工具，点选点PNT1所在的线，按Ctrl键的同时，点选刚刚找到的基准面DTM1（一条线与一个面相交肯定会产生一个基准点），按确定完成基准点的绘制。

曲线的绘制：选择草绘，点选基准面DTM1或在模型树中选择基准面DTM1，选择草绘，参照，点选两个点作为绘制参照。利用圆弧工具绘制通过两点的曲线，打勾完成曲线的绘制。

曲线进行阵列：将四个元素变成一个组才能阵列（PNT0、DTM1、PNT1、草绘1）。按Ctrl键的同时，点选该四个元素，点鼠标右键，选择组。选中刚建立的组，按鼠标右键选择阵列，在信息提示框中，运用尺寸进行阵列，选择尺寸12，输入阵列数目15，阵列的间距是10，展开尺寸，将默认的增量12间距改为10。我们可以将基准平面和基准点隐藏一下，查看一下所绘制的阵列曲线。

利用阵列的原始曲线进行扫描：插入—扫描—伸出项，在弹出的对话框中，选择“选取轨迹”，然后点选我们绘制的第一条轨迹，按完成、完成，切换到绘制扫描截面的绘制模块，在中心轴上绘制个直径为2的圆形，打勾完成。接下来，利用参照阵列即可。在模型树中，选中刚刚扫描成型的伸出项，点鼠标右键，选择阵列，默认就是参照阵列，无需进行设置，直接打勾完成操作即可。

12.从方程创建基准曲线(笛卡尔)

/* 为笛卡尓坐标系输入参数方程

/* 根据t（将从0边为1）对x，y和z

/* 例如：对一个在x-y平面的一个圆，中心在原点

/* 半径=4，参数方程将是：

/* x=4*cos（t*360）

y=4*sin（t*360）

z=0

上述是例子

下述空白的地方是让我们输入方程式的

选择基准曲线，选择从方程，完成，选取坐标系，选取笛卡尔坐标系，在弹

出的rel.ptd中输入方程，保持退出，然后按确定完成操作。

正弦曲线

笛卡尔坐标系

方程：x=50*t

y=10*sin(t*360)

z=0

螺旋线

笛卡儿坐标

方程：x = 4 * cos ( t *(5*360))

y = 4 * sin ( t *(5*360))

z = 10*t

更多的方程式（各种曲线方程集合），请参考：

https://www.360docs.net/doc/0e13210518.html,/bbs/dispbbs.asp?boardID=25&ID=3599&page=1 13.从方程创建基准曲线(圆柱坐标系)

/* 为圆柱坐标系输入参数方程

/* 根据t（将从0边为1）对r, theta和z

/* 例如：对一个在x-y平面的一个圆，中心在原点

/* 半径=4，参数方程将是：

/* r=4

theta=t*360

z=0

14.从方程创建基准曲线(球坐标系)

/* 对球坐标系, 输入参数方程

/* 根据t (将从0变到1) 对rho, theta和phi

/* 例如:对在 x-y平面的一个圆，中心在原点

/* 半径 = 4，参数方程将是:

/* rho = 4

/* theta = 90

/* phi = t * 360

第十一节工具选项

视频地址：https://www.360docs.net/doc/0e13210518.html,/list.aspx?page=5&cid=37

1.PROE关系：主要是了解“工具”菜单下的“关系”。Proe是个参数化的

可视化软件，当我们双击某一对象模型时，会发现每个零件都有相关的尺寸（都有相应的标签，且以一定的代号保存到proe的数据库中）。点击“信息”菜单下的“切换尺寸”，则原来的数据值都改变为“d0、d1、d2”等等。可以增加关系d0= d1-8.

2.PROE关系二：如果想修改关系，可以单击“工具”菜单下的“关系”，则

默认的关系d0= d1-8就显示在该界面内。如果想取消该关系，直接将其删除即可。如果想添加关系，也可以在关系中添加。

可以使用复杂的IF语句。

比如：

if d1>=5

d0=d1-4

else

d0=2

endif

如果学过VB的将很熟悉这个。

3.族表(修改尺寸名称)

在使用族表前，最好将零件重新命名。将系统默认的尺寸名称d1（即标签）更改为我们需要的名称，双击对象模型，选中d1，点鼠标右键不放手，选择属性，在弹出窗口中将d1改为h或其它值，点击确定完成操作。

4.创建族表

点击“工具”菜单下的“族表”，在弹出窗口中，点击“添加/删除表列”

图标，弹出窗口，要求我们点选需要添加的尺寸标签，如果发现点错了，可以选中将其删除。如果尺寸名选择好后，按确定按钮，返回族表窗口，点击“在所选行处插入新的实例”按钮，添加新的尺寸。保存后，根据普通尺寸建立的组表模型也相应保存。当打开原图形时，会弹出附带组表名称的窗口。

M表示公称直径。

5.修改族表

上节课讲的，当打开所创建的组表文件时，同时也产生了很多的文件（并不是真实地存在文件夹中）。但是该文件存在电脑的形式还是唯一一个文件，只是旁边多了一个索引文件。如果只想要其中一个公称直径为10的零件，则需要点击“文件”——保存副本，在弹出窗口中的“新名称”处输入M10，则该零件就从原来族表文件中脱离出来了。

选中需要删除的行，点击“编辑”菜单下的“删除行”即可。

6.proe快捷键设定

proe默认是没有快捷键的，可以在“工具”菜单下的“映射键”来进行设置。

$F1表示功能键F1

F1表示按F和1两个键

创建拉伸实体的快捷键为例：

在弹出窗口中的“键序列”处输入ex，在名称处输入拉伸，在说明处输入拉伸实体，接下来点击录制，点击拉伸工具——放置——定义，停止录制，保存即可。

创建新建实体文件的快捷键：

在弹出窗口中的“键序列”处输入n，在名称处输入新建，在说明处输入新建实体，接下来点击录制，点击新建——取消缺省模板，选择mmns模板，确定。停止录制，保存即可。

7.快捷键实例

创建显示/隐藏基准平面的快捷键a：

“工具”菜单下的“映射键”，在弹出窗口中的“键序列”处输入a，在名称处输入显示/隐藏基准平面，接下来点击录制，录制完点击停止保存即可。

创建拭除当前的快捷键c：

在弹出窗口中的“键序列”处输入c，在名称处输入拭除当前，接下来点击

录制，录制完点击停止保存即可。

还有打开文件用快捷键o

8.播放跟踪

这一节主要讲工具菜单下的“播放跟踪/培训文件”。主要用于产生错误的时候，将一些文件还原。它可以跟踪到敲键盘和鼠标点击的轨迹，就像是动态演示一样。其实保存文件时，会出现类似trail.txt.29的文件，这样的文件就轨迹文件，我们需要去掉.29的数字，还要更改trail的文件名。然后点击工具菜单下的“播放跟踪/培训文件”，在弹出窗口的类型处，选择“轨迹文件”，选择文件，打开即可。

9.定制屏幕

这一节主要讲工具菜单下的“定制屏幕”。Proe默认是将渲染隐藏的，我们可以将其显示出来。Proe需要设置永久工作目录，否则我们定制好的屏幕，在下次启动时恢复默认。定制好屏幕的配置文件保存在我们设置的永久目录中。

导航选项卡（即模型树所在区域）的宽度可以进行设置，默认值是6。

如果想恢复默认设置，点击缺省按钮即可。

第十二节装配设计

视频地址：https://www.360docs.net/doc/0e13210518.html,/list.aspx?page=5&cid=37

选择约束的时候，可以用多种方法实现，关键是要使零件的约束状态处于完全约束，并查看没有偏移或是出错的地方。

1.创建装配文件：将零件装配成一台机器，要注意一些约束和操作步骤。

约束时需注意的事项：

1）装配零件时，所有零件必须放在同一目录下；

2）装配时所产生的文件，必须与零件同一目录。

操作步骤：

1）设置临时工作目录；

2）新建——组件——设计，输入装配文件名称，去除缺省模板，在弹出窗口中，选择单位模板为“mmns_asm_design”。与创建零件文件不同的是：基准平面Top、Right、Front前面都多了ASM，而且装配文件的后缀名也为.ASM。

3）将零件导入进来。点击工具箱中的“装配”按钮（即将元件添加到组件），或者点击“插入”菜单下的元件——装配可以实现同样的操作。

注意：装配文件进来一定要按上述操作，而不能通过打开操作来实现。

4）打开装配的第一个零件，在信息提示工具栏中，有个约束选项（它包含自动、配对、对齐、插入、坐标系、相切、直线上的点、曲面上的点、曲面上的边、固定、缺省），状态显示：无约束。所以零件要设置约束关系，又因为导入的是第一个文件，约束选项选择“缺省”，则状态显示：完全约束，打勾完成第一个零件的装配工作。

如果装配进来的零钱后悔了，想取消，点击叉号图标取消操作即可。

5）按照第一个零件的装配方法，把需要装配的所有零件都装配进来。

2.对齐、配对约束：按照上述步骤装配第二个零件进来。

1）将装配进来的零件移动至与第一个零件相似的位置，按Ctrl+Alt+鼠标
