桥面板预制场施工方案
临海高等级公路灌河大桥GH-2标桥面板预制场建设方案
中交第一公路工程局有限公司
临海高等级公路灌河大桥GH-2标项目经理部
2013年09月
目录
一、工程概况 (1)
二、施工计划 (1)
三、桥面板预制场地选择 (1)
四、桥面板预制场规划 (1)
五、场地处理 (3)
六、起重设备选择 (4)
七、台座及存梁基础 (4)
八、钢筋加工计划 (7)
九、养生措施 (7)
十、桥面板预制计划 (8)
现浇桥面板及横隔梁施工方案
芜雁高速公路NO.05合同段(K16+783~K18+819.3) 现浇桥面板及横隔梁施工方案 编制：何耀 审核：郭慧 批准：杨荣青 中交一公局海威工程建设有限公司 芜雁高速公路第五合同段项目经理部 2010年09月28日
目录 一、工程概况 (1) 二、施工前的准备 (1) 三、施工方案 (2) 1、钢筋加工及安装 (2) 2、模板加工及安装 (3) 3、混凝土浇筑 (3) 4、拆除模板 (4) 5、成品保护 (4) 四、质量保证措施 (5) 1、质量目标 (5) 2、质量保证措施 (5) 3、质量标准 (6) 五、安全、环境保护、文明施工措施 (6) 1、安全保证措施 (6) 2、环境保证措施 (8) 3、文明施工措施 (9)
现浇桥面板及横隔梁施工方案 一、工程概况 本合同段上部结构除A匝道一号桥，B、C、D、E匝道桥为现浇箱梁外，其余均为装配式部分预应力简支箱梁，长度从19米至25米不等，共计712片，采用纵向桥面连续梁，单独预制，简支安装，现浇连续接头的先简支后连续的结构体系。现浇桥面板宽度从44cm至117cm不等。 二、施工前的准备 箱梁吊装完毕后，检查箱梁梁两侧浇筑处粗骨料是否露出、松散砼是否清理干净，发现不符合要求的重新凿毛。清理干净横隔板和顶板预留钢筋上的铁锈，并整理好吊装过程弯曲的预留钢筋，使两箱梁梁之间的钢筋顺直对齐。现场准备好手拉葫芦和施工模板，提前用钢筋焊制一个作业平台，以便后续施工。 现场用20圆钢焊接制一个作业平台，钢筋间距0.4m，在底部铺设竹胶板，四根受拉钢筋采用圆钢焊接。从底部向上每隔0.4m做一个护栏，如下图所示。 拟定工人平均重150kg，湿接缝最大宽度为1.17m，钢筋和竹胶板自重30kg，
大桥主墩施工方案
得妥大桥主墩 施工方案 第一章编制依据 1.交通部颁发的《公路桥涵施工技术规范》、《公路工程质量检验评定标准》、等； 2.两阶段施工图设计文件； 3.现场的机械设备配备现状、施工技术力量； 4.监理审批的《实施性施工组织设计》； 5.监理审批的《总体施工进度计划》； 6．本单位同类工程的施工经验。 第二章工程概况 本桥全长402.32米，全桥跨径为（6×16+63+110+63+4×16）m;主桥上部构造为主跨110m连续钢构。采用单箱单室变截面箱型梁，主桥墩身采用双肢薄壁矩形实心墩，下部采用钻孔灌注桩基础。7号、8号主墩采用钢筋混凝土双肢薄壁实体墩，与主梁固结，单肢桥墩顺桥向尺寸为1.8m，横桥向尺寸为6.5m。墩高41m、42m，采用C50混凝土。 第三章施工组织 1、施工用电 施工用电由变压器配电房处架设线路至施工现场，同时配备一台300KW发电机以备停电时用。 2、施工道路
到达施工现场没有原有道路可满足施工机械通行，为满足施工车辆通行采用两台挖机和一台装载机配合打通施工便道。大渡河左岸施工道路由S211公路与施工便道连通至6#墩,大渡河右岸修建临时便桥。 3、施工用水 根据水质分析结果，大渡河河水，对钢筋混凝土结构无腐蚀性。能够满足施工使用水的需要。 4、人员、机械及设备投入 对照工期，应投入的人员、机械及设备投入，如下： 施工人员
机械及设备 5、工期安排 计划2013年3月20日开始施工，2013年5月10日完工，工期51天，详见施工横道图。
第四章施工方案 墩柱施工按下列步骤进行：临时设施布置----墩身位置控制---施工外架安装--- 韧性骨架安装和钢筋安装绑扎----模板安装----浇注混凝土----模板拆除----混凝土养护----翻模循环施工至墩顶。 1、临时设施布置 主桥7号墩和8号墩分别配备一台5013型塔吊，并在双肢墩间搭设人行步梯，塔吊作施工设备、材料以及模板吊装作业，步梯作人员上下墩柱交通通道。主墩塔吊布置于横桥向外侧承台上，既作墩柱施工吊具，又作主梁0号块现浇段施工用吊具。塔吊和步梯在墩柱施工完成后不予拆除，供后期主梁施工。详见主墩施工示意图 2、墩身位置控制 墩身施工，对其平面位置控制主要考虑两部分，即墩身底的平面位置控制和翻模过程中的竖直度控制。墩身底平面位置的准确与否，直接关系到整个墩身的平面位置的准确度，是墩身平面位置控制的关键，必须慎重对待，其底平面位置采取全站仪放样，并经多人复核，待放样精度达到规范要求后再进行模板的安装，首节段施工完毕后，再利用全站仪检查其顶面平面位置，满足规范要求后，即可进行下节段墩身施工，并利用垂球或全站仪检查模板纵、横方向竖直度，并调整至允许误差范围内。
百尺河大桥桥板预制和吊装施工方案
1、目录 2、一、工程概况 (2) 3、二、桥面板的预制 (2) 4、三、张拉计算 (10) 5、四、桥面板的运输 (15) 6、五、桥面板的安装吊装方法 (16)
7、预应力桥面板的预制和吊装施工方案 8、工程概况第二章工程概况 9、工程概况 10、诸城市百尺河大桥工程位于百尺河镇境内，桥长约 100M、宽20.5M，桥两端桩位坐标0a~0b， 0#:X=3998931.126,Y=458164.536,1#： X=3998945.609,Y=458143.525,0b：0#=3998924.289， 1#=3998938.772，1#=458142.978，起点桩号K0+083.01终点桩号K0+196.99, 中心桩号为K0+140。桥梁基础采用 直径1.5M钻孔灌注桩，结构构分别为：桥梁基础在桩上设系梁，桥墩采用柱式墩接盖梁，。桥墩上设桥台梁，桥台 盖梁上架设先张预应力空心板、并空心板上浇筑100厚钢 筋砼板，桥面铺装采用同标号混凝土具体见图纸设计。外 侧护栏采用钢筋混凝土防撞护栏及挡板。 11、二、桥面板的预制 12、桥面板在我公司预制场（济南市黄岗路1号）内集中预制， 工艺如下： 13、钢筋工程 14、①熟悉施工图纸，根据制品外形尺寸、保护层厚度或钢筋外 包尺寸及其形状计算下料长度，填写好配料单。
15、②除锈：钢筋上若有锈蚀必须予以清除。 16、③调直：对局部曲直、弯曲或成盘钢筋应加以调直，用钢筋 调直机进行调直。 17、④切断：钢筋弯曲成型前，根据配料单中的分类及长度分别 切断，成盘钢筋由调直机调直切断外，其余均用砂轮切割机切断。 18、⑤弯曲成型：在钢筋弯曲机上进行。 19、⑥布筋：按施工图纸在台座上布筋，用铁丝绑扎牢固，严格 定位和布设；布设保护层垫块，数量足够，支垫牢固，严防露筋。 20、⑦钢绞线制作及安装： 21、在钢绞线进场以后，应分批进行检验。检验时从每批钢绞线 中任选3盘，从每盘中截取一根进行表面质量、直径偏差、力学性能试验。在钢绞线试验合格后，根据每槽张拉台座的长度（包括横梁宽度）、张拉伸长值、外露长度以及张拉时所需要的长度等因素确定钢绞线的下料长度；钢绞线下料时，使用砂轮切割机切割，切割口的两侧各5cm处用铁丝绑扎。铺设预应力钢绞线时，预应力筋的失效长度采用硬塑料管将其套住，在张拉完成之后按照设计要求的失效长度和位置重新固定塑料管的位置并用铁丝将两头绑扎牢固避免混凝土浆进入管内，使预应力筋与混凝土不产生握裹作用，达到设计要求的失效效果。22、钢铰线的安装：将下好料的钢绞线运到台座一端，钢绞线穿 过端模及塑料套管后在其前端安引导装置以利于钢绞线沿直线前进。引导工具利用钢管加工而成，前端做成圆锥形状。穿束前各孔眼应统一编号，对号入座，防止穿错孔眼。 23、⑧、每块空心板增加4个吊钩，钢筋大样图为：
港珠澳大桥主体工程桥梁主桥施工方案完整版本
港珠澳大桥主体工程桥梁主桥施工 方案. 港珠澳大桥主体工程桥梁主桥施工方案一、工程结构概况1、青州航道桥：采用半漂浮体系双塔整幅钢箱梁斜拉桥，桥跨布置为110+236+458+236+110=1150m。青州航道桥主要结构及数量编号 1 2 部位名称桩基现浇承台结构形式钢管复合桩+钻孔桩主墩：哑铃形承台，外轮廓尺寸**6m 辅助墩、过渡墩：承台外轮廓尺寸24**3m 采用H桥塔，上横梁采用钢结构“中国结”造型，塔身163m，塔柱采用渐变倒圆角矩形断面墩宽12m，厚，单节最大吊重约2100t 工程数量156根2个4个2个4个备注6个3 索塔预制墩身斜拉索加劲梁4 5 6采用1940Mpa，平行钢丝索，最长14+14 索长约250m，最大索重约29t 主梁采用“整幅式钢箱梁”方案，约
65块** 2、江海直达船航道桥：采用独柱型三塔整幅钢箱梁斜拉桥，桥跨布置为129+258+258+129=994m。江海直达船航道桥主要结构及数量编号 1 2 部位名称桩基现浇承台结构形式工程数量60+26=86根备注6个 3 索塔 4 预制墩身钢管复合桩+钻孔桩主墩承台厚9m，平面尺寸横桥向2个35m，顺桥向26m 辅助墩、过渡墩：承台厚6m，平4个面尺寸横桥向33m，顺桥向19m 采用钢-混组合结构塔身，塔身高3个量）过渡墩墩高，墩底厚，宽12m，采用预制空心墩身，分两4个节吊装，吊重分别为500t和2300t 1 5 斜拉索 6 加劲梁中央单索面，平行钢丝斜拉索，钢丝抗拉强度1940Mpa，最长索长10+10+10 约135m，最大索重约20t 主跨和次边跨有索区段采用整箱形式，边跨无索区段采用分体箱形式，有索区段采用浮吊和桥面吊机架设，最大吊重24000吨）约350t，边跨区段则利用大型浮吊，采用大节段整体吊装，

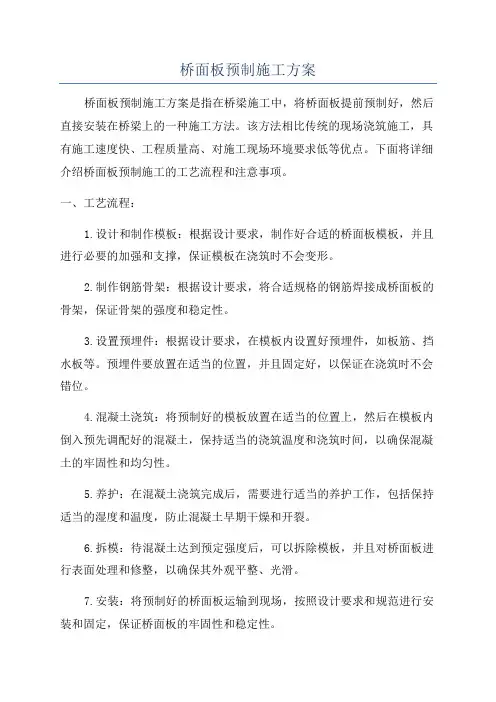

桥面板预制施工方案
宁波市城庄路姚江大桥 主桥桥面板预制施工方案 一、编制依据 1、《公路桥涵施工技术规范》（JTJ041—2000） 2、《公路工程质量检验评定标准》（JTG F80/1—2004） 3、交通部《公路工程施工安全技术规程》（JTJ076—95） 4、《宁波市城庄路姚江大桥施工图》 5、有关的水文、地质资料 二、工程概况 宁波市城庄路姚江大桥位于宁波市姚江三江口附近，工程设计近期规划为双向六车道城市主干道。本标段工程包括主桥、引桥和两岸引桥桥台各外延80m范围内的桥梁、道路、排水（不含钢结构制作、涂装及安装过程中的栓焊及维护检查车、防雷系统、照明工程、绿化工程及交通工程）。桥梁总长832.84m，其中主桥长度为276m，为(48+180+48)m下承式连续钢桁架拱桥，主梁为叠合梁，在钢梁上搁置预制桥面板，预制板之间浇筑混凝土，形成桥面体系。 车行道混凝土桥面板布置在钢系梁内侧的系梁翼缘之间，并和钢系梁翼缘连接。全桥桥面板由纵横梁分隔成240块预制桥面板，标准桥面板每块尺寸为7.36m×4.03m/7.685m×4.03m，厚25cm，重约20t。预制板预制后放置时间应在5个月以上。 搁置在钢梁上的预制板间的横向、纵向现浇混凝土接缝宽分别为0.47m、0.44m，预制板和钢系梁之间纵向现浇混凝土宽度为0.35m左
右，下弦拱脚处箱形钢横梁顶现浇混凝土宽度为2.97m，端横梁上现浇混凝土宽度为 4.685m。现浇混凝土接缝处的钢板上布置焊钉，形成共同受力的钢混凝土结构。 在主桥全桥范围内设置32束纵向预应力钢筋，每束预应力筋采用φ15-7高强度低松弛钢绞线，间距0.6m，在端横梁位置张拉，另设置纵桥向6束备用管道。 三、水文、地质 1、地形地貌 姚江大桥位于姚江湾头三江口附近，为海积平原，地形较为平坦，地面标高一般在1.6～2.7m。河岸自然稳定，桥区内无深大断裂和活动性断层通过，区域稳定性好。该段江面宽350m。 2、气候与气象 本区属亚热带季风性气候，四季交替显著，春末夏初为梅雨季节；夏秋七、八月间，有台风侵袭，带来大风暴雨灾害天气。多年平均气温16.5℃，极端最高气温39.5℃，极端最低气温-8.8℃。多年平均降水量1411.5mm，年最多降水量1856.6mm，年最少降水量846.5mm，多年平均相对湿度81％。多年平均冰冻日35.8天，年最多冰冻日65天，年最少冰冻日11天。7～8月份受台风影响，台风每年2～3次，最大风速31.3m/s。 3、水文条件 大桥桥位处为姚江湾头河段，属国家一级水源保护地，位置在姚江大闸上游，不受潮水影响。大闸上游控制水位台汛期为 1.22～
桥面板预制方案
目录 1 编制依据、原则及范围........................................................................................................ - 1 - 1.1 编制依据...................................................................................................................... - 1 - 1.2 编制原则...................................................................................................................... - 1 - 1.3 编制适用范围.............................................................................................................. - 1 - 2 工程概况................................................................................................................................ - 1 - 2.1 工程简介...................................................................................................................... - 1 - 2.2 主要工程数量.............................................................................................................. - 2 - 2.3 气象水文情况.............................................................................................................. - 2 - 2.4 交通运输情况.............................................................................................................. - 3 - 2.5 沿线水源、电源、燃料等可利用资源的情况 ......................................................... - 3 - 2.6 当地建筑材料的分布情况.......................................................................................... - 3 - 3 施工进度计划........................................................................................................................ - 3 - 4 桥面板预制场规划................................................................................................................ - 4 - 4.1 场地选择...................................................................................................................... - 4 - 4.2 场地总体规划.............................................................................................................. - 5 - 4.3 场地处理...................................................................................................................... - 6 - 4.4 台座及存放基础.......................................................................................................... - 6 - 5 桥面板预制............................................................................................................................ - 7 - 5.1 钢筋施工...................................................................................................................... - 8 - 5.1.1 钢筋检验 ......................................................................................................... - 8 - 5.1.2 钢筋加工 ......................................................................................................... - 8 - 5.1.3 钢筋安装 ......................................................................................................... - 8 - 5.2 模板施工...................................................................................................................... - 9 - 5.3 混凝土施工................................................................................................................ - 10 - 5.3.1 混凝土拌制 ................................................................................................... - 10 - 5.3.2 混凝土运输 ................................................................................................... - 10 - 5.3.3 混凝土浇筑 ................................................................................................... - 10 - 5.3.4 混凝土振捣 ................................................................................................... - 11 - 5.3.5 混凝土养护 ................................................................................................... - 11 - 6 资源配置计划...................................................................................................................... - 12 -
青岛海湾大桥桥墩施工方案(doc 12页)
青岛海湾大桥桥墩施工方案(doc 12页)
更多企业学院： 《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座 《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+ 324份资料《员工管理企业学院》67套讲座+ 8720份资料《工厂生产管理学院》52套讲座+ 13920份资料
SD匝道桥：2010年5月15日～2010年10月31日 6#、7#、8#主桥：2010年3月1日～2010年4月31日 SA1-SA3匝道：2010年3月25日～2010年4月30日 SA4#、SA5#匝道：2010年7月10日～2010年8月31日一、施工方案 承台施工前，对墩身中心进行测量控制，定出墩身控制线和标高控制点以及墩身钢筋笼预埋承台内准确位置。对承台与墩身的交接面进行凿毛，做好施工缝的处理；在承台内按设计要求埋设墩身钢筋及必要的固定墩身模板用的钢筋；搭设吊装模板用双排脚手架及人行爬梯，脚手架采用碗口式脚手杆件组装。 因6#、7#、8#主桥位于河道内，SA1#-SA3#匝道桥跨越主河道，为减小汛期施工影响，确保6#、7#、8#主桥、匝道SA1#-SA3#桥、1#主桥在2010年5月底箱梁施工完，并落架清理完河道。6#、7#、8#主桥、匝道SA1#-SA3#桥、1#主桥墩柱同步施工，项目部计划6#、7#、8#主桥投10套墩柱模板，匝道2套墩柱模板，1#主桥2套墩柱模板。2#、3#、4#、5#主桥及SD匝道墩柱紧跟6#、7#、8#主桥、SA匝道平行推进。 全桥墩柱拟配备14套墩柱模板循环进行施工。墩柱模板采用工厂制作定型大钢模板，模板与加固背带焊接为一体，按墩身高度确定每节高0.5米、1米及3米，采用汽车吊进行拼装，墩身四角对称设钢丝绳拉紧锚定。 墩柱混凝土采用商品混凝土，汽车吊吊2m3料斗浇注，墩柱一次

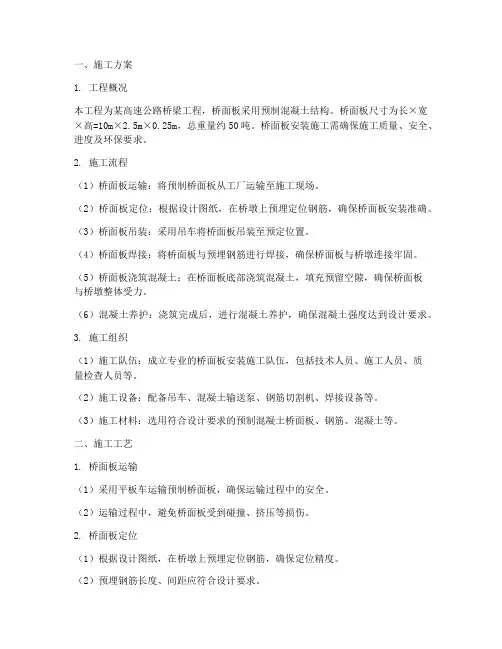

桥面板安装施工方案最终
济祁高速公路（淮南至合肥段）路基工程建设项目桥面板安装施工方案 编制: 审核: 审批: 安徽省公路桥梁工程有限公司 济祁淮合路基01标项目经理部 二0一五年五月
目录 一、编制说明、依据 (3) 1、编制说明 (3) 2、编制依据 (3) 二、工程概况 (3) 1、项目概况 (3) 2、项目特点 (4) 三、施工部署 (5) 1、组织机构 (5) 2、机械设备配置 (6) 3、施工人员配置 (6) 4、施工总体计划与工期 (6) 四、施工准备 (6) 1、技术准备 (6) 2、机具准备 (7) 3、材料准备 (7) 4、作业条件准备 (8) 5、安全应急措施准备 (8) 6、外业工作准备 (8) 五、施工方案 (9) 1总体施工方案 (9) 2施工工艺流程 (9) 、预制板运输 (10) 、吊装顺序 (11) 、桥面板的吊装就位 (11) 、湿接缝钢筋焊接 (12) 、临时支撑加固体系 (14) 、底模及临时翼缘拆除 (15) 六、质量保证措施 (15) 1、组织机构 (15) 2、项目经理部各部门岗位质量责任制 (16) 3、质量控制措施 (18) 七、安全生产保护措施 (18) 1、安全保证体系 (18) 2、安全保证措施 (19) 3、桥面板吊装施工中危险性较大的危险源分析及预防措施 (20) 八、文明施工及环境保护保证措施 (23) 1、保证体系 (23) 2、原则 (23) 3、组织措施 (23) 4、技术措施 (24) 5、文明施工要求 (24) 6、环境保护要求 (24)
桥面板安装施工方案 一、编制说明、依据 1、编制说明 本标段起讫桩号K77+095～K81+，里程长度为4.0155公里，分别位于毛集区焦岗湖镇、寿县涧沟镇。起点于济祁高速公路利辛至淮南毛集枢纽互通终点，经史集村，在胡集村于K78+277（ZK78+）跨越新沟，设置11孔30米大桥1座，继续向前于K79+062处跨越县道024，设置3孔13米分离立交桥1座，继续向前经元新村，在龙头村金入寿县境内即本标段终点K81+。 2、编制依据 (1)《济南至祁门高速公路淮南至合肥段工程01合同段施工招标文件》 《济南至祁门高速公路淮南至合肥段工程01合同段两阶段施工图设计》 (2)我单位现场勘察及自行调查工地周边环境条件获得的资料 (3)《公路桥涵施工技术规范》（JTG/T F50-2011) （4）《钢结构工程施工质量验收规范》GB50205-2001 （5）《钢结构焊接规范》GB 50661-2011 （6）《钢结构高强度螺栓连接技术规程》JGJ 82-2011 （7）《建筑施工起重吊装工程安全技术规范》JGJ 276-2012 （8）《工程测量规范》（GB50026-2007） （9）《建设工程安全生产管理条例》 （10）《中华人民共和国环境保护法》（978-7-5093-5354-7） （11）《济祁高速淮合段路基01合同段总体施工组织设计》 项目现有可投入本工程的施工技术力量和设备 二、工程概况 1、项目概况 本标段起讫桩号为K77+095～K81+，总长4015.5m，为济祁高速公路淮合段LJ-01合同段。主桥为（120+200+120）m预应力混凝土矮塔斜拉桥跨越淮河，长
龙河特大桥主墩墩身施工方案
龙河特大桥主桥墩身施工方案 编制依据: 1、重庆涪陵至丰都高速公路两阶段施工图设计（A3标段）第三册第二分册； 2、《公路桥涵施工技术规范》JTJ041 —2000。 3、《公路工程质量检验评定标准》JTG F80/1-2004。 4、重庆丰涪、丰石高速公路工程技术规范。 二、工程概况： 2.1、工程概述 龙河特大桥全长1181米（起止桩号：K49+035- K50+ 216）,位于丰涪与丰石高速公路相接处，龙河西岸位于丰都县三合镇童仙寨村，东岸位于三合镇乌龙村，是丰涪高速公路A3标段控制性工程。全桥共6联：4X 40 + 3X40+ 3X 40 + （127+ 240+ 127）+ 3X 40+ 4X 40m 其中主桥127+ 240+ 127m采用变截面预应力混凝土连续刚构箱梁；引桥采用40m 预应力混凝土T梁，先简支后结构连续（刚构）。 主墩墩身采用双肢变截面矩形空心墩，墩柱双向放坡（按1:100放坡），单肢顶部截面尺寸8.5m X 4m底部截面尺寸：10.47m X 6.24m,壁厚0.8m,墩高117m墩身内部每隔27m设置一道横隔板，共3道。桥墩双壁四周每隔5m设置一道? 10cm通气孔。 过渡墩身采用横向放坡的空心墩，按1:100放坡，顶部截面尺寸为6X3.5m，壁厚0.6m，单个墩身设两道水平隔板，顺桥向墩壁上设? 10cm通气孔，间隔2-3m。 2.2、主要工程量 三、总体施工方案 龙河特大桥主桥墩身模板施工采用爬模法进行施工，准备投入8 套爬模设备，先进行主墩墩身施工，主墩墩身施工完毕后，再进行过渡墩墩身施工。爬模设备采用ZPM-100型液
压自爬模体系，模板采用木梁胶合板体系，模板高度设计6.15m,下包已浇墩身15cm。墩身施工注标准节段为6m，单肢墩身共分20个节段，墩身施工分节详见墩身浇注分层图（图1）。在横隔板处适当调整墩身施工节段高度, 以避免施工缝处于横隔板处。 第一节墩身施工高度为6.1m，施工时，采用只安装上架体的爬模模板浇注。施工平台采用爬模上架体自带操作平台。第一节墩身内模及墩身顶层内模采用异型木模板。 墩身钢筋施工时，先安装临时劲性骨架，劲性骨架设计高度为 6.05m，在钢 筋施工完毕后，由塔吊吊出，以便循环使用。钢筋等施工材料及小型机具垂直运输通过塔吊方式进行。在两主墩及过渡墩处各设一台塔吊，主墩采用JL150 型塔吊，过渡墩采用QTZ125型塔吊。人员上下采用施工电梯，操作平台使用爬模自身的操作平台。 混凝土均采取由拌和站集中拌和生产，混凝土运输罐车运送，采用混凝土输送泵泵送入模浇注，插入式振捣器振捣混凝土。混凝土输送泵输送扬程确保大于150m。
桥面板预制施工方案
宁波市城庄路姚江大桥主桥桥面板预制施工方案 一、编制依据 1、《公路桥涵施工技术规范》（JTJ041—2000） 2、《公路工程质量检验评定标准》（JTG F80/1—2004） 3、交通部《公路工程施工安全技术规程》（JTJ076—95） 4、《宁波市城庄路姚江大桥施工图》 5、有关的水文、地质资料 二、工程概况 宁波市城庄路姚江大桥位于宁波市姚江三江口附近，工程设计近期规划为双向六车道城市主干道。本标段工程包括主桥、引桥和两岸引桥桥台各外延80m范围内的桥梁、道路、排水（不含钢结构制作、涂装及安装过程中的栓焊及维护检查车、防雷系统、照明工程、绿化工程及交通工程）。桥梁总长832.84m，其中主桥长度为276m，为(48+180+48)m下承式连续钢桁架拱桥，主梁为叠合梁，在钢梁上搁置预制桥面板，预制板之间浇筑混凝土，形成桥面体系。 车行道混凝土桥面板布置在钢系梁内侧的系梁翼缘之间，并和钢系梁翼缘连接。全桥桥面板由纵横梁分隔成240块预制桥面板，标准桥面板每块尺寸为7.36m×4.03m/7.685m×4.03m，厚25cm，重约20t。预制板预制后放置时间应在5个月以上。 搁置在钢梁上的预制板间的横向、纵向现浇混凝土接缝宽分别为左0.35m预制板和钢系梁之间纵向现浇混凝土宽度为，0.44m、0.47m
右，下弦拱脚处箱形钢横梁顶现浇混凝土宽度为2.97m，端横梁上现浇混凝土宽度为4.685m。现浇混凝土接缝处的钢板上布置焊钉，形成共同受力的钢混凝土结构。 在主桥全桥范围内设置32束纵向预应力钢筋，每束预应力筋采用φ15-7高强度低松弛钢绞线，间距0.6m，在端横梁位置张拉，另设置纵桥向6束备用管道。 三、水文、地质 1、地形地貌 姚江大桥位于姚江湾头三江口附近，为海积平原，地形较为平坦，地面标高一般在1.6～2.7m。河岸自然稳定，桥区内无深大断裂和活动性断层通过，区域稳定性好。该段江面宽350m。 2、气候与气象 本区属亚热带季风性气候，四季交替显著，春末夏初为梅雨季节；夏秋七、八月间，有台风侵袭，带来大风暴雨灾害天气。多年平均气温16.5℃，极端最高气温39.5℃，极端最低气温-8.8℃。多年平均降水量1411.5mm，年最多降水量1856.6mm，年最少降水量846.5mm，多年平均相对湿度81％。多年平均冰冻日35.8天，年最多冰冻日65天，年最少冰冻日11天。7～8月份受台风影响，台风每年2～3次，最大风速31.3m/s。 3、水文条件 大桥桥位处为姚江湾头河段，属国家一级水源保护地，位置在～1.22姚江大闸上游，不受潮水影响。大闸上游控制水位台汛期为
桥面板吊装专项施工方案
海泊河流域综合整治防洪工程挡潮闸工程 桥 面 板 吊 装 施 工 方 案 编制人： 审核人： 审批人： 青岛瑞源工程集团有限公司 2013年3月 海泊河流域综合整治防洪工程挡潮闸工程交通桥施工时，交通桥的桥面板为预制钢筋砼板。交通桥预制桥面板砼浇筑量为167m3，砼强度等级为C40，砼保护层厚度为25mm。桥面板共35块，每块长度为11.71~11.96mm，单块重量为11.35~13.68t,厚度为550mm；
一、砼预制板的吊装堆放 1. 砼预制板的强度达到设计强度的75%以上时，才可对其进行堆放装运，堆放装运时防止碰损。 2. 砼预制板堆放场地平整坚实，构件堆放时要轻稳不得引起砼构件的损坏。 交通桥桥面板施工工艺流程 二、安装准备工作 1、经检查，独立交通桥桥面板尺寸及墩（台）帽尺寸、平面位置、高程均准确，且砼表面平整，并已冲洗干净。 2、经检测，桥面板及墩台砼强度达到设计要求，具备吊装条件。 3、橡胶支座已进场，经开箱检查，具备质量保证书、出厂合格证等质量证明文件。 4、经测量工程师测量放样，独立交通桥桥面板橡胶支座位置及桥面板安装位置均已确定，并用记号笔标明准确位置。 5、施工场地已平整，运输道路已压实处理。 二、吊装步骤 1、将橡胶支座放置于墩台已标明的支座位置上。 2、本工程独立交通桥桥面板单块最大吨位为13.68吨。在预制场，拟用25吨汽车吊将梁板吊装至平板车上。空心板搁支时，用垫木支承，搁支点与吊点位置一致。 3、经用平板车运至西侧桥台旁，用架设在西侧桥台北侧80吨吊车，将桥面板吊装至墩8台已标明的位置上。吊装过程中，使用慢挡，避免桥面板出现强烈的碰撞。
叠合梁桥面板预制施工方案
1.编制依据 （1）G206大吴桥危桥改造工程招投标文件； （2）《徐州市206国道大吴桥改建工程施工图设计》设计； （3）《公路桥涵施工技术规范》（JTG/T F50-2011）； （4）《公路工程质量检验评定标准》(JTG F80/1-2004)； （5）《钢结构设计规范》（GB50017-2003）； （6）《公路桥涵设计通用规范》（JTG D60-2004）； （7）《江苏省普通国省干线公路建设标准化指南》； （8）《G206大吴桥实施性施工组织设计》； （9）我公司以往类似工程的施工经验统计资料； （10）施工技术调查文件； （11）《路桥施工计算手册》（周水兴，人民交通出版社，2001年10月）；其它相关规范及各种施工手册。 2.工程概况 2.1.项目简介 徐州市206国道大吴桥改建工程主要为危桥改造，拆除旧桥原址重建新桥。 大吴桥是徐州市境内G206国道跨越京杭大运河的一座桥梁，旧桥分左右幅设计，桥梁跨径：2×20m+45m+2×70m+45m+2×20m,全长315.24m；通航标准：两主孔位Ⅱ级航道通航孔通航净空分别为50m×7m，设计通航水位为29.6m。主桥左右幅共计6个T型刚构，每个T构单侧悬臂段采用9个预制节段悬臂拼装而成，0#段现浇与墩身固结，中跨合拢段采用20m预应力T梁全吊挂结构，边跨采用20m预应力T梁半吊挂结构；南北引桥各2跨20m钢筋混凝土T梁。1996年建成通车，桥宽24m。经过多次加固改造，桥梁病害仍十分严重，必须拆除重建。 新建大吴桥跨径布置为3×25m+164m+3×25m，主桥跨径164m一跨过河，采用下承式钢箱提篮拱桥，引桥为预制组合箱梁。下部结构为钢筋混凝土桥墩，直径φ1.5m、φ2.0m钻孔灌注桩基础。桥梁两侧各有约165m引道路基工程。 京杭运河道现状宽约160米，河道与桥轴线正交，为2级航道。 2.2.新建主桥概况 新建桥梁采用一跨过河，主桥跨径：164m。主桥采用下承式钢箱提篮拱桥，桥梁全宽为24m（不含钢梁及拱肋区域）。主要施工工艺：采用岸边平台拼装钢梁及拱肋及主梁，整体顶
主墩墩身施工方案
中南建设集团有限公司 射洪县王家渡涪江大桥建设工程项目 射洪县王家渡涪江大桥主桥8#、9#墩柱施工专项方案 编制： 复核： 批准： 中南建设集团有限有限公司 射洪县王家渡涪江大桥项目经理部 日1月5年2014． 射洪县王家渡涪江大桥建设工程
主桥8#、9#墩墩柱施工专项方案 一、编制依据 1、交通部标准《公路工程地质勘查规范》（JTG C-2011）； 2、交通部标准《公路工程技术标准》（JTG B01-2003）； 3、《公路桥涵施工技术规范》（JTGT F50-2011）； 4、《公路工程质量检验评定标准》（JTGF80-1-2004）； 5、射洪县王家渡涪江大桥两阶段施工图纸和工程地勘报告 6、《公路工程质量检验评定标准》（JTGF80-1-2004）； 二、工程概况 2.1项目概况 射洪县王家湾涪江大桥项目，由跨江大桥及两岸连接线组成。项目位于射洪县城北 王家湾，通过新建王家湾涪江大桥跨江后，北接绵遂高速公路预留的麻柳坪互通，并与射洪至盐亭县际公路相接，南接城北工业区。桥梁起始桩号为：K1+065.322，终止桩号为：K1+711.892，全桥长646.56。跨径组合为：7×20m（预应力砼简支小箱梁）+70m+120m+70m（连续刚构）+4×30m（预应力砼简支T梁）+4×30m（预应力砼简支T梁）。麻柳坪岸引桥及连续刚构左侧边跨一部分位于R=270的圆曲线上，其余部分均位于直线上。桥面纵坡为2.9%和-2.1%，桥面设置双向2%的横坡。 主桥为70m+120m+70m的连续刚构，主桥下部采用双薄壁式桥墩，桩基础。麻柳坪岸引桥采用7×20m预应力砼简支小箱梁，桥台采用肋板式桥台，桩基础。桥台桩基础。下部采用双柱式桥墩，梁，T预应力砼简支30m×8射洪县城岸采
桥面板专项施工方案Word版
目录 1、概述 (1) 2、预制板施工及存放工艺 (3) 3、预制板施工及存放 (4) 3.1、预制场建设 (4) 3.2、台座施工 (6) 3.2.1、预制台座制作 (6) 3.2.2、存板区台座 (7) 3.3、预制板钢筋施工 (10) 3.4、模板工程 (11) 3.5、混凝土工程 (12) 3.5.1、混凝土生产、运输 (12) 3.5.2、混凝土浇注 (13) 3.5.3、预制板养护、存放 (13) 4、预制板运输 (13) 5、预制板起吊与安装 (13) 5.1、主桥预制板安装 (13) 5.1.1、提升门架设计 (13) 5.1.2、桥面龙门吊设计 (14) 5.1.3、预制板桥面运输 (15) 5.1.4、预制板安装 (15) 5.2、引桥预制板起吊与安装 (15) 5.2.1、墩顶钢梁底板砼浇筑 (15) 5.2.2、桥面龙门吊设计 (15) 5.2.3、桥面板运输 (15) 5.2.4、预制板安装 (16) 6、湿接缝浇注 (18) 6.1、钢筋施工 (18) 6.2、混凝土生产 (18)
7、引桥横向预应力施工 (19) 7.1、波纹管施工 (19) 7.2、钢绞线张拉 (19) 7.3、压浆 (20) 8、冬季施工措施 (20) 8.1、冬季施工关键技术 (20) 8.2、原材料加热、保温 (20) 8.3、混凝土拌和及运输 (21) 8.4、混凝土浇筑 (21) 8.5、混凝土拆模 (21) 9、质量、安全、环境保证措施 (22) 9.1、质量保证措施 (22) 9.1.1、质量保证体系 (22) 9.1.2、预制板质量标准 (24) 9.1.3、质量保证措施 (24) 9.2、安全保证措施： (26) 9.2.1、安全管理组织体系 (26) 9.2.2、安全措施 (26) 9.3、环保措施 (27) 10．文明施工保证措施 (28) 11、材料、船机设备、劳动力资源使用计划 (28) 11.1、主要材料使用及供应计划 (28) 11.2、主要机械设备配备及需求计划 (30) 11.3、预制场施工人员组织机构框图 (31) 11.4、各类人员配备表 (31) 12、进度计划 (32)
30米预制箱梁施工方案
30米预制箱梁施工方案 一、工程概况： 某桥梁起点桩号为K1+770，终点桩号K2+040。全桥长270m。桥面净宽2×24.5m。上部结构采用先简支后连续的施工工艺。共计9孔标准梁长30m的预应力混凝土连续箱梁，每孔左右幅各7片，共计126片。箱梁高度1.60m、上宽2.4m，下宽1.0m。本桥平面处于左偏半径400m和450m缓和曲线内。本桥纵坡位于坡度0.5%和0.605%，半径为8000m的竖曲线内，横坡为1.5%。 二、30米箱梁预制场平面布置及建设方案 结合以往施工经验，我部把全桥30米箱梁的预制及安装作为我部在此工程中的重点和难点工程。 1#桥共有30米预制箱梁126片，为方便管理，集中在一个预制场进行预制施工。预制场平面布置及建设方案如下： 1、预制场地布设 预制场设置在桩号K2+040-K2+240的路基上，根据总体施工进度计划预制箱梁生产架设施工工期（7个月），预制场设置14个箱梁底模，2套箱梁侧模，2套内模。预制场内箱梁底模按顺桥向布置。预制场内设置60t龙门吊2台，张拉、压浆设备各2套。有轨运梁平车1辆。在预制场适当位置设置接线电箱，同时安装漏电、触电保护装置并由专门电工负责管理，布线时充分考虑预制梁施工时机械的影响，做到安全合理布线，并做到文明施工、文明用电。预制场外专门设置钢筋加工场和搅拌站。根据安全文明施工要求，在预制场内设置有关的标志牌、消防设施，在预制场两端设置小型机具及小型材料存放区，做到机具设备和材料堆放整齐、有序。 于K2+040-K2+100右侧规划存梁区，计划存梁20片。建设好的预制场日生产能力为1.2片。 详见预制梁场平面布置图 2、箱梁台座制作 预制场场地范围内，用粘性土填至预设的标高，然后用推土机平整后，用
(完整版)特大桥圆柱墩身施工方案(圆柱)
目录 1编制依据 (1) 2工程概况 (1) 2.1施工条件 (1) 2.1.1交通条件 (1) 2.1.2水资源 (1) 2.1.3电力、通讯 (1) 2.1.4主要工程材料来源 (2) 2.1.5生活与生产临建设施 (2) 2.2施工计划 (2) 3劳动力、机械、设备的投入 (2) 3.1设备准备 (2) 3.2机械准备 (3) 3.3劳动力 (3) 4墩柱施工工艺及主要施工方案 (3) 4.1墩柱施工工艺 (3) 4.2墩柱主要施工方案 (4) 5质量检验 (8) 5.1质量要求 (8) 5.2质量标准 (8) 6墩柱质量保证措施 (8)
6.1外观保证措施 (8) 6.2质量控制标准 (9) 6.3混凝土质量通病防治措施 (9) 7 安全管理 (11) 7.1 安全保证组织机构 (11) 7.2安全质量保证体系 (12) 7.3重点部位施工安全风险控制 (12) 7.3.1现场内临时水电设施及机械安全实施措施 (12) 7.3.2脚手架工程安全措施 (13) 7.3.3高空作业安全措施 (14) 7.3.4施工现场安全设施的验收 (15) 8文明施工、环境保护措施 (15) 8.1文明施工保证措施 (15) 8.2环境保护措施 (16) 9 墩柱施工安全应急预案 (17) 9.1墩柱施工安全应急预案组织架构 (17) 9.2墩柱施工应急救援实施程序 (18) 9.3人身伤害事故应急预案 (19) 9.4灾害天气事故应急预案 (20) 9.5火灾应急预案 (20)
墩柱施工方案 1编制依据 1.1 施工图及相关技术资料。 1.2 施工现场准备情况。 1.3 <<公路桥涵施工技术规范>>及广东省双标管理要求 1.4 相关墩柱施工经验 2工程概况 本标段起点里程为K236+120.47，终点里程K237+155.53，该桥全长为1035.6m。桥梁结构形式为21×30m+(76+126+76)m+4×30m。 该桥于K236+680～K236+950跨越东江，江面宽度为270m，水深0～3.5m，共29个墩墩台。圆形墩柱共96个，有直径1.4m、1.6m和2m三种形式，最高墩柱高23.185m。主要材料数量如下： 2.1施工条件 2.1.1交通条件 本工程主要利用既有乡道Y323、县道X168和省道S340作为工程机械、材料等进场道路，再修建便道到达施工现场，交通方便。 2.1.2水资源 现场水资源较丰富，施工用水采用打井取水供应。 2.1.3电力、通讯 本工程在东江特大桥东岸K236+040处设置1台800KV变压器，K236+560处设置1台500KV变压器；在西岸K237+000处设置1台500KVA 变压器，其余采用发电机发电施工。
