《组态技术(DCS)应用与实践》课程标准
《组态技术(DCS)应用与实践》课程标准
课程名称：组态技术(DCS)应用与实践
适用专业：电气自动化
计划课时：72
课程学分：4
先修课程：电力电子与变频技术应用，PLC技术及工程应用
后续课程：顶岗实习
制订人：
课程标准内容
第一部分：前言
随着以工业PC为核心的工控集成系统技术的日趋完善和工程技术人员使用组态软件水平的不断提高，工控组态软件和PLC、变频器、传感器、气动技术作为自动化技术集成部分正突飞猛进地在各行各业发展着。
《组态技术(DCS)应用与实践》是电气自动化专业核心模块顶岗实习的前修课程。该课程标准参考高级技术资格的技能和知识要求，依据电气自动化专业人才培养规格要求课程教学目标制定。该课程通过企业真实项目——水处理系统的组态软件和人机界面开发的训练，培养工控系统设计、集成、人机界面组态、调试、维护、改造、运行、销售等总综合应用能力的高素质、高技能人才。
一、课程性质
本课程是一门新兴技术课程，是电气自动化专业的核心。本课程以专业技术综合应用能力培养为目标，以关键能力的培养贯穿全过程，以实际应用为重点，培养学生熟练掌握利用工控计算机组态现场人机界面监控技术，实时监控现场的运行状态、实时查询数据和曲线、打印各种需要的报表，以及具有将工控组态技术、可编程控制器技术、变频器技术、传感器技术、驱动技术的集成应用能力和现场维护能力。
二、课程理念
（一）工作过程模式和“行为导向”教学的职业行为模式相结合
选择在和企业合作过程在、中开发的典型、先进、可操作的项目放入了课堂，以该课程的“硬件集成、软件组态、控制编程、安装调试”关键能力为主线，围绕该技术岗位的工作过程模式：“工控项目了解→方案设计→硬件集成→流程图绘制→软件组态→控制编程→安装调试→评价验收→技术资料编写”深入展开“行为导向”教学，每个阶段从“收集信息阶段、独立制定工作计划阶段、决定阶段、实施阶段、检查阶段、评估阶段”完整的职业行为模式和教师主导模块、学生拓展模块和课程设计模块三个教学实践层次引导学生关键能力和职业素质的培养。
它使学生在从事职业技术活动时能够系统考虑问题，建立起系统的设计理念，明确工作步骤和时间安排，有效地与他人合作交往，具有较强的责任感和质量意识。
（二）以维修电工职业资格为标准，强化技能训练，实现“高等性”与“职业性”的融合依据国家职业资格标准，将维修电工技师资格标准中的综合技术“PLC+组态+变频器+电气控制技术”应用融合到课程教学内容中，为工作5年后获取技术证书创造了条件，实现了“高等性”与“职业性”的融合。
（三）教学现场安排与企业生产现场完全相同的校内实训室
教学现场安排与企业生产现场完全相同的校内实训室，达到“教学做一体化”，符合高职学生的认知规律，调动了学生学习积极性，使学生完成任务由成就感，提高了学生学习的兴趣，带动了学风建设。
（四）实施面向高新技术企业的工学结合人才培养模式，引入企业文化，全面加强校企合作在校企合作教学过程中，在不同的教学场地，通过以项目为主线的训练，使学生的专业技能和专业知识得到了进一步的提高，同时接受企业先进文化的熏陶，培养学生团队合作的能力，增强了自信心和自学能力，培养了与用户，同事的交往沟通能力、遵守规章制度意识、质量意识、成本意识、安全意识、敬业精神等职业素养。
（五）学生共性培养与自身个性发展相兼顾
学习内容分教师主导模块、学生拓展模块和课程设计模块，在时间空间上充分利用校内外资源，兼顾学生共性培养与个性发展。
（1）通过教师主导模块教学，培养学生共性能力
工程实例贯穿始终，首先呈现整体性的任务，学生要自己发现完成整体任务所需首先完成的子任务，以及完成各级任务所需的各级知识技能。而后让学生进行探索，发现解决总问题所需的基本知识技能，在掌握这些知识技能的基础上，最终使问题得以解决。
通过合作和讨论，可以使用他们相互了解彼此的见解，从而形成更加丰富的理解。在此在教师主导模块实战任务采用小组形式，在实施过程中，学生要不断反思自己的考虑过程，对各种观念加以组织和改组，有利于学生综合能力和潜能发展。
（2）学生拓展模块教学，利用兴趣小组引导学生参加项目训练，培养个性能力为了充分体现知识教学与能力培养相结合、共性提高与个性发展相结合的特点，扩展了
综合性和开放式实战项目。为优秀学生搭建平台，在兴趣小组时间，积极指导学生进行创新项目的研究，学生的创新项目也可作为学习情境的载体。
（3）通过课程设计模块，培养学生职业能力
在课程设计模块，学生要走出课堂，参与现场调查研究、论证方案、设计调试等全过程，而这个过程中所需的各种能力正是高职学生应具备的工程综合能力。学生既感到兴奋，又感到压力，主动学习的积极性明显提高，责任心增强，考虑问题较全面。
（六）注重过程评价，促进学生全面发展
不仅关注学生的学习结果，更主要的是关注完成任务的全过程。改变传统的一次性总结评价方式，本课程采用理论和实践技能考核相结合，考试中采用过程考核和功能考核相结合，自评、互评、师评相结合，体现质量意识，提高技能应用能力和创新意识。
三、课程项目设计思路
课程项目是引导教学实施和学生学习的主脉络，课程项目的选取直接影响教学效果。《组态技术(DCS)应用与实践》课程从实际工控组态项目中抽取了适合教学的三个模块作为该课程的教学项目，内容以工控系统集成、电气安装、上位机组态、PLC编程、调试运行等岗位所需要的知识和技能为教学内容
在教学实施的过程中，教师基于工作过程进行教学项目的设计，典型化的教学项目源于工业现场，体现职业应用技能。学生通过工作任务的实施积累知识、提高技能，在循环递进的过程中锻炼学生独立实施工作任务的能力。项目的安排由易到难，由单一到综合，符合学生学习的认知规律，便于知识的积累和能力的提高。
第二部分：课程目标
一、课程总目标
《组态技术(DCS)应用与实践》是高职自动化类专业的专业核心课程，是培养电气自动化领域高级技术人才不可缺少的必修课程。
（一）培养学生综合运用所学专业知识的能力
《组态技术(DCS)应用与实践》课程内容包括工控系统集成、电气安装、上位机组态、PLC 编程、调试运行等岗位所需要的知识和技能等。由学习逐渐深入到实践领域，以促进理论联系实际、有效培养学生灵活运用专业知识、提高分析能力。
（二）培养学生工控系统组态、人机界面技术应用的基本技能
《组态技术(DCS)应用与实践》课程的总体目标是培养电气类学生的工控系统组态、人机界面技术应用的通用技能。通过3个模块的技能训练，提高学生实践能力，并为学习后续的课程与专业综合技能、岗位适应能力培养的打下良好基础。
（三）培养高素质的工控系统组态和调试的技术人才
《组态技术(DCS)应用与实践》课程作为自动化类专业的专业核心课程，其长远目标是培养工控系统设计、集成、人机界面组态、调试、维护、改造、运行、销售等总综合应用能力的高素质、高技能人才。通过该课程的学习，培养学生具有较完备的工控系统安装与调试知识。较强的设计能力、扩展能力以及较好的自动化技术系统设计和综合实践能力，达到维修电工技师相关要求，为毕业后参与自动化方面的工作及三到五年内获得技术证书打下扎实基础。
二、课程具体目标
（一）能力目标
1、会使用虚拟机搭建实验平台，熟练使用IFIX组态软件，熟悉编程环境；
2、会用System Configuration Utility（系统配置工具）来配置iFix 节点，并能配置I/O Driver 来和iFix 进行通信；
3、会使用多种多样的对象类型和动画来在工作台创建图形界面，实现一个画面的浏览策略；
4、能使用Visual Basic for Applications （VBA）来创建基本的脚本；
5、能配置报警信息和创建画面来监视和确认报警；
6、使用趋势图来监视实时数据和历史数据；
7、能设计和实现一个系统范围内的安全策略，使用用户账号登陆系统。
（二）知识目标
1、熟悉HMI/SCADA系统的特点、功能和开发流程；
2、理解iFix SCADA 服务器和iFix iClient 节点之间的通信过程；
3、理解系统配置、I/O Driver、工作台、过程数据库、数字量标签、模拟量标签、图形对象、动画对象、HMI画面、VBA脚本、报警配置、实时趋势、归档过程数据库、显示历史数据库、安全配置的基本理论知识。
（三）素质目标
1、具备勤奋踏实的工作态度和吃苦耐劳的劳动品质，文明生产；
2、具备较好的沟通能力，能够协调人际关系、适应工作环境；
3、具有较强的专业表达能力，能用专业术语口头或书面表达工作任务；
4、具备积极向上的人生态度、自我学习能力和良好的心理承受能力；
5、养成团队合作、认真负责的工作作风，能够通过个人能力或团队协作寻找解决问题的途径；
6、积极做好5S活动，养成良好的作业习惯。
第三部分内容标准
《组态技术(DCS)应用与实践》课程的内容分三个模块，即教师主导模块、学生拓展模块和课程设计模块。
1、教师主导模块：由一个综合训练项目——水处理系统的组态和人机界面开发，贯穿教学始终。该项目可拆分成五个单元训练项目进行训练
（1）泵站组态和人机界面开发（20学时）
（2）高速混合器组态和人机界面开发（12学时）
（3）絮凝器池和沉淀池组态和人机界面开发（8学时）
（4）清水池组态和人机界面开发（6学时）
（5）水处理系统安全配置使用用户账号登陆系统（14学时）
2、学生拓展模块：利用兴趣小组指导学生进行创新项目的研究
3、课程设计模块（选一）（12学时）
（1）交通灯系统组态和人机界面开发
（2）自选
每个模块由若干项目及具体内容标准和教学实施过程组成。具体内容标准规定了《组态技术(DCS)应用与实践》课程所要达到的基本的学习目标。教学实施过程列举了有利于学习目标达成的任务准备与资料收集、方案讨论、项目实施、检查评估、总结提高等实施过程建议。
一、教师主导模块——水处理系统的组态和人机界面开发
本模块水处理系统的组态软件和人机界面开发源自企业真实项目，拆分成五个子项目，通过该项目的训练，使学生掌握IFIX组态软件在生产过程自动化中的应用。掌握HMI/SCADA 系统的特点、功能和开发流程。熟练使用IFIX组态软件进行System Configuration Utility配置，I/O Driver连接，工作台的使用，过程数据库的建立实现简单控制系统组态技术和人机界面的开发。
1、任务与目的
（1）掌握组态一般工程的过程；
（2）掌握IFIX组态软件的使用方法；
（3）掌握上位机界面和下位机PLC的通讯方法；
（4）掌握系统联调的方法。
2、学习内容
（1）课程导入；
（2）使用虚拟机搭建实验平台,安装IFIX组态软件，熟悉编程环境；
（3）分析水处理系统控制工程要求；
（4）创建新工程；
（5）使用系统配置工具来配置IFIX节点；
（6）I/O Driver安装及配置；
（7）使用工作台进行用户画面的编辑；
（8）使用多种多样的对象类型和动画来在工作台创建图形界面，实现画面的浏览策略；（9）创建数据变量及数据库操作；
（10）下位机PLC设计；
（11）使用VBA来创建基本的脚本；
（12）能配置报警信息和创建画面来监视和确认报警；
（13）使用趋势图来监视实时数据和历史数据；
（14）实现一个系统范围内的安全策略，使用用户账号登陆系统；
（15）使用全局对象；
（16）使用标签组；
（17）系统联调；
（18）水处理系统设计书。
表2水处理系统的组态和人机界面的开发内容标准
子项目1：泵站组态和人机界面开发课时：20学时。
目的：熟练使用演示系统，了解典型HMI/SCADA系统的开发过程：安装软件，基本系统配置，配置驱动器，创建过程数据库，创建图形，专项特性，附加特性。
教学过程：
教师通过IFIX演示系统和工程实例的演示，向同学展示组态软件的工程应用，了解工控组态HMI/SCADA的概念与含义及发展趋势、设计思路和特点；
在教师的指导下，学生在自己的电脑上安装虚拟机和安装IFIX组态，并对软件进行配置授权搭建实验平台，学生浏览演示系统，并对其中的污水处理工程进行修改，对运行和编辑模式进行切换；
在教师的指导下，学生使用恢复备份向导在指定位置新建一个新的工程，找到工程目录，了解每个文件夹的作用；
在教师的指导下，学生对工程进行系统配置，包括项目目录、报警服务、驱动器和SCADA 、组网、任务管理、安全、SQL 配置等；
在教师的指导下，学生使用MODSIM仿真PLC发送数据，安装MBE驱动程序，了解MBE 的功能，并在驱动器配置中添加所MBE驱动；
在教师的指导下，学生使用Power Tool工具对设置I/O 驱动器进行配置，使iFIX能与PLC 实现通讯，实现数据源的上传和逆流；
在教师的指导下，学生使用Intellution工作台，使用图符集完成泵站图形对象界面的绘制，使用数据库编辑器添加数据标签，创建数据连接和使用基本动画，将PLC的数据显示在工作台界面中，实现数据的实时采集和监控；
学生对泵站组态软件和人机界面进行调试，教师按学生的项目完成情况给分。
在教师人数有限的情况下，建议在实施的过程中，主讲教师及时培养优秀学生作为教学助手。有效扩大教师的指导范围，提高课堂教学效果的实效性。该项目相对比较简单，学生一般完成情况较好，主要用于展示组态系统的设计流程。釷鹆資贏車贖孙滅獅赘慶獷。
图1 演示系统界面
图2 演示系统-水及污水处理
图3 演示系统-化工应用
图4演示系统-离散控制
图5演示系统-制药系统
图6 泵站人机界面
表3泵站组态和人机界面开发评价表
课时：12学时
目的：熟练使用Intellution工作台.能在画面上绘制图形对象,使用属性窗口，能使用动画对象和动画专家,能编译简单的VBA脚本,能添加数字量、模拟量标签到过程数据库,添加图表对象，查看历史数据，了解一级标签和二级标签的区别
教学过程：
在教师的指导下，学生使用MODSIM仿真PLC发送数据；
教师介绍数据库编辑器的使用方法，会熟练添加、删除数据库标签，会打开、关闭、重新装入数据库；介绍数据库标签的类型，一级标签（DI量，DO量，AI量，AO量），二级标签（CA量）；
教师介绍工作台的四个部件（系统树、工作区、菜单栏和工具栏）并使用用户首选项配置工作台，通用图形对象（矩形、椭圆、线等）及其属性（颜色、填充、边框和背景等），创建显示；
教师介绍画面开发的工具，使用属性窗口，创建数据连接，使用表达式编辑器，使用数据输入工具；
教师介绍动画的制作方法，基本动画对话框（前景、边界、背景、位置、比例、旋转、填充百分比、可视，点击）
教师介绍VBA、VB和VBE之间的区别，能编译简单的VBA脚本；
教师介绍用历史数据定义选择数据，用历史数据采集启动（停止）数据采集，用图表对象查阅数据
学生使用上述教师介绍的技术，进行高速混合器组态软件和人机界面开发，并对其进行调试，教师按学生的项目完成情况给分。评分介绍后建议同学之间共同讨论，总结各自的设计思路，取长补短
在教师人数有限的情况下，建议在实施的过程中，主讲教师及时培养优秀学生作为教学助手。有效扩大教师的指导范围，提高课堂教学效果的实效性。鶼渍螻偉阅劍鲰腎邏蘞阕簣。
图7 高速混合池人机界面
课时：8学时
目的：熟练使用Intellution工作台.能在画面上绘制图形对象,使用属性窗口，熟练使用动画对象和动画专家,熟练使用模拟量标签到过程数据库。
教学过程：
教师进行絮凝器池和沉淀池组态和人机界面的演示，布置任务，并对任务进行简要分析，教师介绍SIM仿真驱动器的基本功能和使用方法，并介绍IFIX电子书的使用方法，SIM驱动器的信号发生寄存器的具体作用由学生自行查阅电子书；
学生自己使用MODSIM仿真PLC发送数据，；
学生自己根据设计需要创建数据库标签；
学生自己根据设计需要制作动画；
学生在制作沉淀池水位时遇到的问题，教师统一进行讲解。介绍辅助数据库标签——事件动作标签的使用方法
学生按照自己的设计进行絮凝器池和沉淀池组态和人机界面开发，并对其进行调试，教师按学生的项目完成情况给分。评分介绍后建议同学之间共同讨论，总结各自的设计思路，取长补短
在教师人数有限的情况下，建议在实施的过程中，主讲教师及时培养优秀学生作为教学助手。有效扩大教师的指导范围，提高课堂教学效果的实效性。该项目用到的是子项目2中教师介绍过的技术，所以该项目主要由学生自己设计，教师以统一讲解和个别辅导相结合的方法。銚銻縵哜鳗鸿锓謎諏涼鏗穎。
图8絮凝器池和沉淀池人机界面
表5絮凝器池和沉淀池组态和人机界面开发评价表
课时：6学时
目的：熟练使用Intellution工作台.能在画面上绘制图形对象,使用属性窗口，熟练使用动画对象和动画专家,熟练使用模拟量标签到过程数据库。熟练使用图符集，熟练使用简单的VBA 编辑脚本，使用点击专家
教学过程：
教师进行清水池组态和人机界面的演示，布置任务，并对任务进行简要分析，
教师讲解点击专家（打开数字量标签专家、关闭数字量标签专家、切换数字量标签专家），学习使用VBA语言实现点击专家的功能；
学生自己使用MODSIM仿真PLC发送数据，；
学生自己根据设计需要创建数据库标签；
学生自己根据设计需要制作动画；
学生按照自己的设计进清水池组态和人机界面开发，并对其进行调试，教师按学生的项目完成情况给分。评分介绍后建议同学之间共同讨论，总结各自的设计思路，取长补短。
在教师人数有限的情况下，建议在实施的过程中，主讲教师及时培养优秀学生作为教学助手。有效扩大教师的指导范围，提高课堂教学效果的实效性。该项目用到的是前面教师介绍过的技术，所以该项目主要由学生自己设计，教师以统一讲解和个别辅导相结合的方法。裊樣祕廬廂颤谚鍘羋蔺递灿。
图9清水池人机界面
课时：14学时
目的：熟练使用Intellution工作台，能使用创建画面向导创建HMI系统画面，并建立浏览，熟练使用点击专家，编译简单的VBA脚本,能进行报警配置和安全配置，能使用实时趋势，能使用归档历史数据，能使用全局对象，能使用标签组。
教学过程：
教师对水处理系统进行演示，该子项目将上述四个子项目集成到一个系统中；
在教师的统一讲解下使用创建画面向导创建HMI系统画面，设置用户首选项自定义画面。将浏览按钮添加到导航条中，使用替换画面专家创建浏览。将水处理HMI的3个画面在自动启动工作台运行模式时自动打开；
在教师的统一讲解下，学生使用SCU对四个子画面配置报警区域，选择公用报警区域，使用交叉引用报告，给数据库标签分配报警区域。在报警区域栏添加报警一览对象，并添加报警计数器；
在教师的统一讲解下，学生使用扩展趋势标签运用图表对象显示各个子画面中的实时水位趋势；
在教师的统一讲解下，学生使用历史数据定义选择数据，启动历史数据采集，用图表对象查阅各个子画面的历史水位信息；
在教师的统一讲解下，学生使用SCU进行安全配置，对四个子画面定义和修改安全区域，建立组账户，建立用户账户，设置自动登陆启动安全系统，掌握登陆和注销的方法；
在教师的统一讲解下，学生创建全局阀值表，并在四个子项目动画中使用全局阀值表；
学生使用上述教师介绍的技术，将四个子项目集成起来，完成综合训练项目——水处理系统的组态和人机界面开发，并对其进行调试，教师按学生的项目完成情况给分。评分介绍后建议同学之间共同讨论，总结各自的设计思路，取长补短。
在教师人数有限的情况下，建议在实施的过程中，主讲教师及时培养优秀学生作为教学助手。有效扩大教师的指导范围，提高课堂教学效果的实效性。通过该项目的训练，学生完成综合训练项目——水处理系统的组态和界面开发。辔烨棟剛殓攬瑤丽阄应頁諳。
图10水处理系统人机界面
学生拓展模块体现知识教学与能力培养相结合、共性提高与个性发展相结合的特点，扩展了综合性和开放式实战项目。为优秀学生搭建平台，在兴趣小组时间，积极指导学生进行创新项目的研究。
该模块以“导师制”形式开展，从“工控项目了解→方案设计→硬件集成→流程图绘制→软件组态→控制编程→安装调试→评价验收→技术资料编写”整个过程都是由学生独立完成。詩叁撻訥烬忧毀厉鋨骜靈韬。
该模块极大的调动了学生学习本课程的积极性，取得了很好的效果。目前已经成功开发了：“GE智能车人机界面的开发”，“GE立体车库人机界面的开发”，“GE立体仓库人机界面的开发”。（该模块的详细介绍请见《GE创新小组》的课程标准）
“GE立体车库人机界面的开发”，“GE立体仓库人机界面的开发”参加“GE智能平台大学生控制系统设计打算”荣获二等奖的佳绩。“GE智能车人机界面的开发”成功申请了院级科研课题，已结题，并发表论文一篇。
三、课程设计模块
课程设计模块，学生以小组为单位，通过参与现场调查研究、方案论证，设计调试等过程，独立完成HMI组态和人机界面的开发，训练了学生“硬件集成、软件组态、控制编程、安装调试”的关键能力，使学生在从事职业技术活动时能够系统考虑问题，建立起系统的设计理念，明确工作步骤和时间安排，有效地与他人合作交往，具有较强的责任感和质量意识。
1、任务与目的
（1）能对简单工控系统进行方案设计
（2）掌握IFIX监控软件的组态设计方法
（3）掌握PLC的编程方法
（4）掌握系统联调的方法
（5）掌握故障排除的系统方法
2、学习内容
（1）简单工控系统方案设计
（2）IFIX监控软件的组态设计（基本系统配置，配置驱动器，创建过程数据库，创建图形，专项特性，附加特性）
（3）GE9驱动的使用方法
（4）使用GE PLC编程与调试
（5）系统联调的方法
（6）故障排除的系统方法
（7）撰写课程设计报告
表8课程设计模块内容标准
课程设计的选题，小组学生可以根据自己的能力，选择交通灯系统组态和人机界面开发也可以通过企业现场调研自选控制项目进行开发。关键是通过本模块的训练，使学生掌握工控系
《组态软件控制技术》课程标准
《组态软件控制技术》课程标准 课程名称：组态软件控制技术 学分：4 计划学时：72 适用专业：电气自动化 1.前言 1.1课程性质 本课程是电信专业方向的一门专业拓展课。其功能是通过典性的项目任务教学方式，采取情境教学方法培养学生对项目任务的设计分析能力、对设计软件的实践操作能力和计算机技术的综合应用能力。本课程与前修课程可编程序控制器技术应用、可编程控制器应用实训课程相衔接，共同培养学生较完备的计算机组态软件和触摸屏技术知识、较强的设计能力、拓展能力；与后续课程生产过程自动控制实训、毕业设计相衔接，共同培养学生较好的自动化技术设计和实践能力，具备从事本专业职业岗位工作所必需的专业核心能力。 本门课程的先修课程有《电子技术应用》《专业导论》,后续课程有《物联网综合布线技术》《物联网综合布线技术》。 1.2设计思路 通过对本专业电气智能工程师、装配电工、维修电工工作岗位分析，确定了课程的设计思路为：本课程紧紧围绕相关岗位所需的职业技能要求，按照学生的认知规律和职业能力培养规律，选取具有代表性、实用性、综合性的典型组态软件应用训练项目任务作为教学载体，实现组态软件应用操作的教学过程。通过完成从简单到复杂、从制作单一任务的组态画面到搭建组态应用任务项目的完整操作过程，让学生在实践操作中完成知识的学习、总结和提升，融理论学习于实践操作过程之中，综合训练学生的设计分析能力，使教学过程和学习过程符合高职学生的认知规律和知识体系的构建过程，并逐步培养学生的职业工作能力和自主学习能力。 2．课程目标 2.1总体目标
以实践应用为主旨，以强化学生对理论知识的理解为主线，知识点随着实际项目任务的需要引入,使学生在完成项目任务的同时掌握知识和技能，确保岗位所需专业技能的同时又兼顾原有知识体系的相对完整性, 有效地达到对组态软件应用知识体系的构建。 2.2具体目标 2.2.1知识目标 了解目前常用组态软件的最新发展及其在各领域中的应用。掌握常用组态软件的基本术语、定义、概念和规律及设计流程，会有效地与前后工作程序相衔接。掌握组态软件和触摸屏的组态原理及方法，及制作简单工程的组态方法。能独立完成教学基本要求规定的项目实验。 2.2.2能力目标 能够具备常用组态软件的设计分析能力，具备常用组态软件的实践操作能力，具备常用组态软件应用实际应用的综合分析能力。 2.2.3素质目标 通过典型的项目任务导入教学方式，培养学生严谨细致的工作态度，爱岗敬业，对待工作和学习一丝不苟、精益求精的精神。具备团队协作能力，吃苦耐劳、诚实守信的优秀品质。具有较强的事业心和责任感，具有良好的心理素质和身体素质。具有理论联系实际的良好学风，具有发现问题、分析问题和解决问题的能力，以及理论联系实际的能力。 3．课程内容与要求
《热工控制系统组态与维护》课程标准
《热工控制系统组态与维护》 课程标准 一、课程属性 课程名称：热工控制系统组态与维护 所属专业：高职教育类生产过程自动化技术、检测技术及应用及相关专业课程类别：专业核心课程 课程总学时：106+16（其中16学时为创新实践） 学分：8 课程教学模式：“教、学、做一体化”教学模式 课程内容体系：本课程以热力发电过程控制系统工程实施为主线，以学生为主体，能力为目标、项目为载体，设计了7个工程项目。每个工程项目都以实际的工作过程来序化教学内容，工作过程包括生产过程的熟悉与动态特性分析，控制方案的确定，控制系统的组态，系统的调试及系统的运行维护等环节，然后通过理论与实践交替的教学、现场教学、仿真训练、岗位训练来完成教学内容。实现了应用知识与实践一体化，培养学生具有从事热工自动控制技术工作的系统应用知识与持续发展的能力。 课程的地位与作用： 课程性质：本课程是高职生产过程自动化技术、检测技术及应用专业的重要专业核心课程，是“双证融通”的专业技术课程。建议在第四学期
开设。 前期课程：电厂认识实习、自动控制原理、热工检测技术、仪表检定与调校、热工控制装置的安装与检修等。 后续课程：DCS系统应用、职业技能鉴定、毕业实习、顶岗实习。 课程的目标是：通过行为导向的项目式教学，加强学生实践技能的培养，掌握热工自动控制工程的实际开发和实施过程，使学生获得从事热控技术职业岗位所必备的热工控制技术应用知识和技能，理解并掌握热工控制系统工程项目实施过程中所要求的核心知识与技能（火电厂典型生产过程分析→控制方案拟定→系统组态→系统安装→系统调校→系统投运→系统运行维护），并通过拓展性学习，掌握系统综合控制的基本知识与技能。本课程具有很强的工程应用性与操作性，对培养和提高学生热工控制系统安装、组态、调试、检修和维护岗位职业能力和职业素养起关键性作用，是一门实现学生与电力企业热控技术岗位零距离接触的核心课程，为毕业后从事热力发电生产方面的工作打下坚实的基础。
集散控制系统课程标准(原创)
《集散控制系统》课程标准 学分：2 学时：36 适用专业及专业代码：生产过程自动化技术专业080602 执笔人： 审核人： 1、课程性质与作用 1．1 课程性质 《集散控制系统》课程是生产过程自动化技术专业的一门专业课，也是自动化类专业的主要专业课，工程应用性与操作性较强。课程内容整合、序化为教学过程以模拟现场教学和企业教学为主，以培养技术应用性人才知识能力素质和职业素养为目标，实现了“工学结合”理念。 1．2 课程作用 通过本课程的学习，使学生掌握常用计算机控制技术的体系结构、基本功能、软件组态、系统调试、操作、维护等方面的知识和基本技能，使学生先修课程过程检测仪表、过程控制仪表、过程控制技术等知识在本课程中得到了综合应用；通过学习不仅使学生掌握了专业岗位技能知识，而且培养了学生良好的职业素质和修养，为学生毕业后能胜任过程控制自动化技术专业技术岗位工作打下坚实基础。 1．3 前导课程 《过程检测仪表》、《过程控制仪表》、《过程控制技术》 1．4 后续课程 毕业设计、顶岗实习 2、教学目标与教学方法 2．1 教学目标 通过本课程的几个典型的计算机控制项目的学习和实践，以项目实施过程为导向，使学生不仅仅掌握计算机控制系统的概念、设计思想及特点、发展概况、层次化体系结构和过程控制级的硬件结构及软件组态。更重要的是使学生在做中
学、学中做，逐渐提高学生利用已掌握的计算机控制系统知识去解决控制工程项目的问题。 2．1．1 专业能力目标 能识读控制系统施工图； 能识读并绘制控制流程图； 初步具备集散控制系统硬件配置和安装技术能力； 能熟悉绘制集散控制系统流程图和制作简单报表； 能熟练使用具备组态软件对集散控制系统进行系统组态、回路组态等； 能用其他组态方法进行简单控制方案的设计； 能熟练对集散控制系统进行监控和调试； 能运用所掌握的知识和技术分析集散控制系统的应用案例； 能够遵守操作规范，使用相关技术资料； 能够按规定使用工具、设备，遵守劳动安全、环保的规章制度； 能够用资料说明、核查、评价自身的工作成果； 能够分析故障原因，并做出解释，并提出合理化建议。 2．1．2 社会能力目标 具有团队意识和相互协作精神； 具有较强的沟通能力，人际交往能力； 注重事故保护和工作安全； 遵守职业道德； 语言表达能力。 2．1．3 方法能力目标 在完成工作任务中培养学生获取新知识的方法，为学生的后续独立学习新知识、新技术打好基础； 培养学生具有解决实际问题的思路； 能独立制定工作计划并进行实施； 能够查找中英文资料与文献已取得有用的知识，不断提升自己的能力；2．2 教学方法 宏观：项目化教学法 微观：做中学、问题引导、讲授、互动讨论

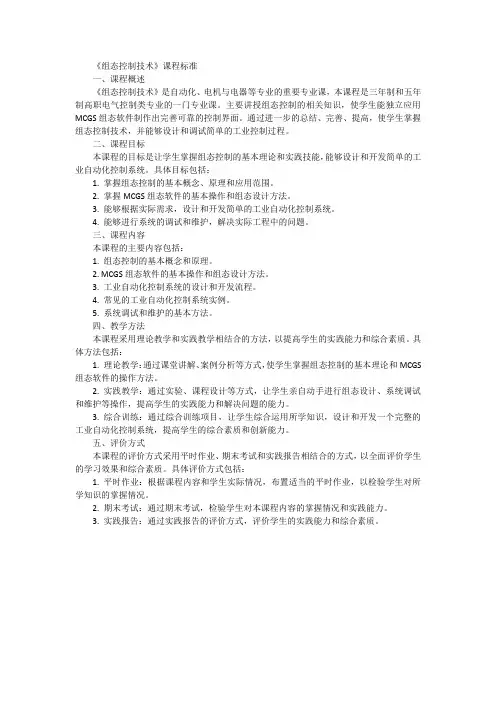

组态控制技术课程标准
《组态控制技术》课程标准 一、课程概述 《组态控制技术》是自动化、电机与电器等专业的重要专业课，本课程是三年制和五年制高职电气控制类专业的一门专业课。主要讲授组态控制的相关知识，使学生能独立应用MCGS组态软件制作出完善可靠的控制界面。通过进一步的总结、完善、提高，使学生掌握组态控制技术，并能够设计和调试简单的工业控制过程。 二、课程目标 本课程的目标是让学生掌握组态控制的基本理论和实践技能，能够设计和开发简单的工业自动化控制系统。具体目标包括： 1. 掌握组态控制的基本概念、原理和应用范围。 2. 掌握MCGS组态软件的基本操作和组态设计方法。 3. 能够根据实际需求，设计和开发简单的工业自动化控制系统。 4. 能够进行系统的调试和维护，解决实际工程中的问题。 三、课程内容 本课程的主要内容包括： 1. 组态控制的基本概念和原理。 2. MCGS组态软件的基本操作和组态设计方法。 3. 工业自动化控制系统的设计和开发流程。 4. 常见的工业自动化控制系统实例。 5. 系统调试和维护的基本方法。 四、教学方法 本课程采用理论教学和实践教学相结合的方法，以提高学生的实践能力和综合素质。具体方法包括： 1. 理论教学：通过课堂讲解、案例分析等方式，使学生掌握组态控制的基本理论和MCGS 组态软件的操作方法。 2. 实践教学：通过实验、课程设计等方式，让学生亲自动手进行组态设计、系统调试和维护等操作，提高学生的实践能力和解决问题的能力。 3. 综合训练：通过综合训练项目，让学生综合运用所学知识，设计和开发一个完整的工业自动化控制系统，提高学生的综合素质和创新能力。 五、评价方式 本课程的评价方式采用平时作业、期末考试和实践报告相结合的方式，以全面评价学生的学习效果和综合素质。具体评价方式包括： 1. 平时作业：根据课程内容和学生实际情况，布置适当的平时作业，以检验学生对所学知识的掌握情况。 2. 期末考试：通过期末考试，检验学生对本课程内容的掌握情况和实践能力。 3. 实践报告：通过实践报告的评价方式，评价学生的实践能力和综合素质。
《计算机控技术》课程标准
《计算机控制技术》课程标准 一、教学对象 适用于电气自动化专业学生。 二、建议课时及学分 建议课时：64学时 学分：4 三、先修和后续课程 先修课程：《现代检测技术》 后续课程：《生产实习》《顶岗实习》 四、课程性质 《计算机控制技术》是电气自动化技术专业的一门专业支撑课。本课程旨在培养学生计算机监控组态软件的基本应用能力、培养学生应用计算机监控终端对自动化生产过程中数据实时监管能力、计算机接口设备的调试能力、计算机监控系统的通信链路调试能力。 五、教学目标 1.计算机控制系统的整体认识能力 通过安装与使用计算机控制系统组态软件，使学生掌握计算机控制技术标准、组成、结构、传输介质的能力，能够进行计算机控制系统的对全程自动化生产的实时管控与障碍报修处理能力。 2.计算机控制终端的基本应用能力 通过组态软件的编译流程以及VB面向对象控制编程语言编译累加器，使学生针对用户所需求的分析能力，能够正确应对生产对象进行全过程实时监管，对突发隐情及时处理能力。 3. 计算机监控系统的测试验收能力 通过组态软件连接PC与PC之间通信，使学生掌握对数据传输通道、对象临检参数进行测试，对自动化生产线计算机监控系统进行验收的能力。 4. 计算机控制系统的管理维护能力 通过安装RS232C通信串口与应用串口调试助手，使学生掌握监控节点组态分布、设备项目管理的能力，使学生能够进行计算机控制系统运行维护能力。 六、能力要求 1.计算机控制系统的整体认识能力 能够在20分钟内绘制检测与控制结构图，在2分钟内识别区分出各种同轴电缆、双绞线、光纤三种传输介质，在30分钟内能够根据不同的计算机控制系统选择最佳的数据传输介质，在30分钟内能够根据不同的生产环境进行合理设计计算机控制系统结构。 2.计算机控制终端的基本应用能力 能对生产企业、商业大厦、居民小区等不同场所的计算机控制设备进行合理配置与应用，包括：30分钟内制定出设备数据采集点的种类、数量、分布情况、2分钟内选出应用传感器的类型；30分钟内应用组态软件对采集信息进行收集存储。

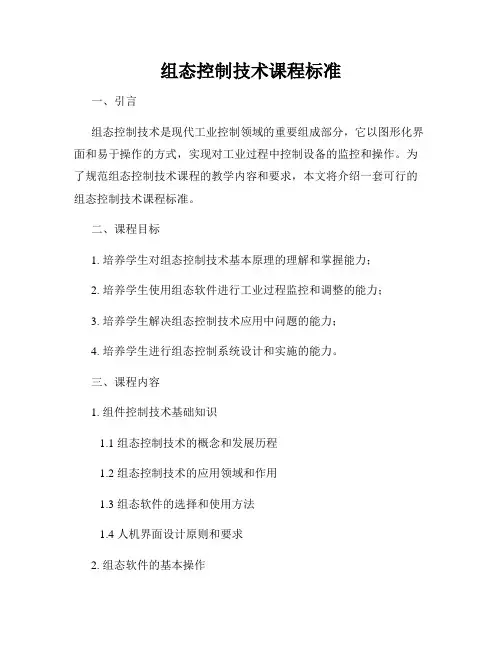

组态控制技术课程标准
