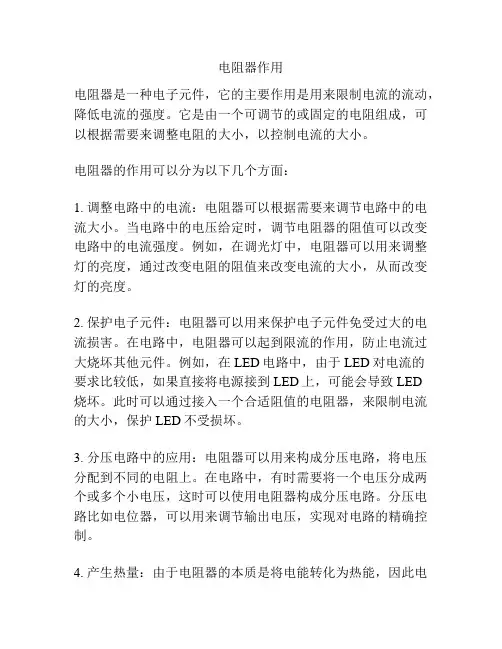

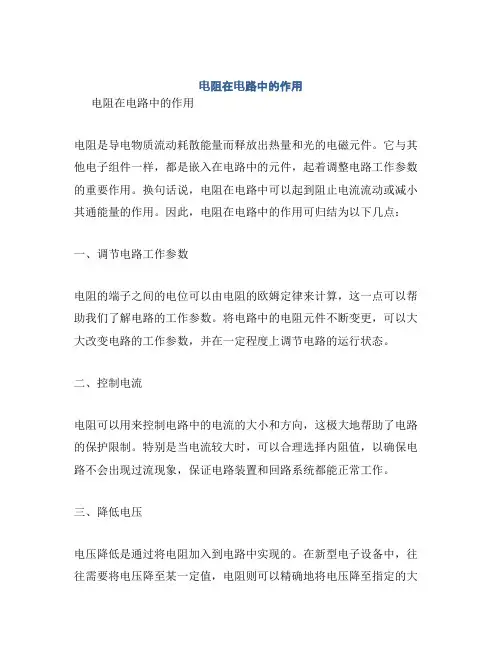

电阻器在电路中的作用

电阻器在电路中用作分压器、分流器和负载电阻;它与电容器—起可以组成滤波器及延时电路、在电源电路或控制电路中用作取样电阻；在半导体管电路中用偏置电阻确定工作点;用电阻进行电路的阻抗匹配；用电阻进行降压或限流；在电源电路中作为去耦电阻使用，等等。总之，电阻器在电路中的作用很多，电路无处不用电阻：下面介绍一些电阻器的基本电路。

一. 限流

为使通过用电器的电流不超过额定值或实际工作需要的规定值，以保证用电器的正常工作，通常可在电路中串联一个可变电阻。当改变这个电阻的大小时，电流的大小也随之改变。我们把这种可以限制电流大小的电阻叫做限流电阻。如图1所示，在给蓄电池充电的电路中，为了使充电电流不超过规定值，可在电路中接入限流电阻。在充电过程中，适当调节接入电阻的大小，可使电流的大小保持稳定。再如在可调光台灯的电路中，为了控制灯泡的亮度，也可在电路中接入一个限流电阻，通过调节接入电阻的大小，来控制电路中电流的大小，从而控制灯泡的亮度。

二. 分流

当在电路的干路上需同时接入几个额定电流不同的用电器时，可以在额定电流较小的用电器两端并联接入一个电阻，这个电阻的作用是“分流”。例如：有甲、乙两个灯泡，额定电流分别是0.2A和0.4A，显然两灯泡不能直接串联接入同一

欧姆定律在串、并联电路中的应用【公开课教案】

*第4节欧姆定律在串、并联电路中的应用知识目标教学过程情景导入李明爷爷的收音机不响了，检查后发现有一个200欧姆的电阻烧坏了，需要更换，但身边只有100欧姆的电阻和几个50欧姆的电阻，能否利用其中某些电阻组合起来？使组合的电阻相当于一个200欧姆的电阻？这节课我们就为大家来分析这些问题。合作探究探究点一串联电路的电阻活动1：让学生讨论、交流如何设计出实验验证出两个电阻串联后的总电阻与各个电阻的关系？设计出实验电路图。总结：设计思路：我们先根据欧姆定律，用伏安法测量出每一个电阻的阻值，再测量出串联电路的总电阻。电路图如下：活动2：学生进行实验：实验1：分别先后将2欧姆、3欧姆串联接入AB之间，测算出其阻值。实验2：撤去这两个电阻，将5欧姆的接入AB电路中，观察电压表和电流表的示数，测算其电阻的阻值。实验3：再将2欧姆、3欧姆、5欧姆的全部接入电路中，测算出电阻的阻值。实验4：再将10欧姆的定值电阻接入AB电路中，观察其电压表和电流表的示数，测算其电阻的阻值。归纳总结：串联电路的总电阻等于各串联电阻之和。表达式为：R=R1+R2 知识拓宽：让学生交流讨论，在串联电路中为什么总电阻要大于任何一个分电阻？在串联电路中电阻与它两端的电压分配有什么关系？归纳总结：（1）几个电阻串联起来，相当于增大了导体的长度，故总电阻会比任何一个分电阻都大。（2）在串联电路中，具有分压作用，即R1：R2=U1：U2 探究点二并联电路的电阻

活动1：让学生在探究串联电路电阻特点的基础上猜想，并联电路中总电阻和各个支路电阻之间可能存在什么关系？说出猜想的依据。总结：总电阻小于任何一个分电阻，因为将电阻并联，相当于增大了导体的横截面积，横截面积越大，其电阻越小。活动2：根据猜想，每一个小组之间设计出电路图。活动3：根据设计的电路图，学生连接实物图，进行实验验证。（1）先闭合开关S、S1，把电阻R1接入电路中，记录电压表和电流表的示数；（2）再闭合开关S、S2，把R2接入电路中，记录电压表和电流表的示数；（3）最后把三个开关都闭合，两个电阻并联接入电路中，记录电压表和电流表的示数；（4）移动滑片，再重复上述实验。活动4：根据实验，小组之间交流、讨论，并联电阻的特点。归纳总结：（1）在并联电路中，总电阻小于任何一个分电阻，因为并联相当于增大了导体的横截面积，横截面积越大，电阻越小。（2）并联电路具有分流作用，即R1：R2=I2：I1。典例剖析在探究并联电路中电阻的规律时，小明同学分别按如图（a）连接电路时，电键应该是_____的。图（b）中电阻R是替代图（a）中并联电阻R1和R2的电阻，则接入电阻R时电路应满足：在_________保持不变时，电流表A3的示数与电流表A1的示数______。【点拨】连接电路时，开关始终应该断开；根据等效替代法可知图（a）的两个电阻并联后接入电路的效果与图（b）一个电阻接入电路的效果相同，即保持并联电路的两端之间电压和电流都保持相同，据此解答．【答案】断开；电源电压；相等出示课件，展示问题：排忧解难，你来算一算电信公司机房接到某用户反映，他家的电话不能使用．经过机房人员初步测试，判断为接入该用户的电话线某处短路．为了确定短路的具体位置，机房人员利用测量仪器接成如图所示的电路进行测量．已知电话线由两根导线并排而成，该用户家到机房的电话线长5km，设单根电话线每米的电阻为3×10-3Ω，测量时电压表示数为12V，电流表示数为1A，若只考虑电话线的电阻，你能够求出短路位置到机房的距离s吗？

终端电阻的作用

在通讯中，增加终端电阻的作用是什么？（1）一般说法：终端电阻是为了消除在通信电缆中的信号反射。在通信过程中，有两种原因因导致信号反射：阻抗不连续和阻抗不匹配。阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。终端电阻和偏置电阻一个正规的RS-485网络（比如MPI，DP）应使用终端电阻和偏置电阻。在网络连接线非常短、临时或实验室测试时也可以不使用终端和偏置电阻。终端电阻：在线型网络两端（相距最远的两个通信端口上），并联在一对通信线上的电阻。根据传输线理论，终端电阻可以吸收网络上的反射波，有效地增强信号强度。两个终端电阻并联后的值应当基本等于传输线在通信频率上的特性阻抗。偏置电阻：偏置电阻用于在电气情况复杂时确保A、B信号的相对关系，保证“0”、“1”信号的可靠性。西门子的PROFIBUS网络连接器已经内置了终端和偏置电阻，通过一个开关方便地接通或断开。网络终端的插头，其终端电阻开关必须放在“ON”的位置；中间站点的插头其终端电阻开关应放在“OFF”位置。终端和偏置电阻的值完全符合西门子通信端口和PROFIBUS电缆的要求。合上网络中网络插头的终端电阻开关，可以非常方便地切断插头后面的部分网络的信号传输。与其他设备通信时（采用PROFIBUS电缆），对方的通信端口可能不是D-SUB9针型的，或者引脚定义完全不同。如西门子的MM4x0变频器，RS-485通信口采用端子接线形式，这种情况下需要另外连接终端电阻，西门子可以提供一个比较规整的外接电阻。对于其他设备，可以参照《S7-200系统手册》上的技术数据制作。西门子网络插头中的终端电阻、偏置电阻的大小与西门子PROFIBUS电缆的特性阻抗相匹配，强烈建议用户配套使用西门子的PROFIBUS电缆和网络插头。可以避免许多麻烦。

热敏电阻在电源电路中的作用

本文以问答的形式介绍了NTC PTC热敏电阻在电源电路中的作用。问题1: NTC电阻串联在交流电路中主要是起什么作用!它是怎样工作!请大侠指点!谢谢! 问题2: 压敏电阻并联在交流侧电路中主要是起什么作用!它是怎样工作!如果没有以上两个元器件!会造成什么影响!谢谢!! NTC电阻串联在交流电路中主要是起“电流保险”作用. 压敏电阻并联在交流侧电路中主要是起“限制电压超高”作用. 为了避免电子电路中在开机的瞬间产生的浪涌电流,在电源电路中串接一个功率型NTC热敏电阻器,能有效地抑制开机时的浪涌电流,并且在完成抑制浪涌电流作用以后,由于通过其电流的持续作用,功率型NTC热敏电阻器的电阻值将下降到非常小的程度,它消耗的功率可以忽略不计,不会对正常的工作电流造成影响,所以,在电源回路中使用功率型NTC热敏电阻器,是抑制开机时的浪涌,以保证电子设备免遭破坏的最为简便而有效的措施。压敏电阻的工作原理:比如一个“标称300V”的压敏电阻在220V的工作中,突然220V上升到310V!这时压敏电阻被击穿,通过很大的电流,熔断了保险丝后,就保护了后面的电路,然后压敏电阻又恢复了原来的状态. 我的故事讲完了. 老人家:按照你说的意思是压敏电阻设计时最好是放在保险管后面咯,那样压敏电阻导通时不会对电网有什么危害吗而保险管一般都是慢断的! 是NTC没错. 没通电时,NTC的阻值高,一通电霎那,阻值仍高,限制了涌流,随着NTC有电流流过,温度增加,阻值下降到很低,可以忽略. 明白了,但是这样的话,正常工作时,电流小,阻值就小,那么突然来一个浪涌电流,或者电路那段路使得电流增大,那就起不了保护作用了吧,也就是说只能拿来防通电时的浪涌了吗正常工作后基本就没有浪涌电流了吧只有浪涌电压.如果真有浪涌电流,例如电源短路了,由于NTC已经导通了,对它也无能为力,只有靠保险丝起作用.记住NTC 只是起开机保护的就可以了. 试想若电路已经正常上电,NTC已低阻,这时遭遇高压NTC是无能为力的说的不错,在电源正常工作一段时间后,再进行频繁开关机,会对电源造成伤害的,因为这时由于NTC的温度上升,阻值下降,对浪涌的抑制能力已经及其有限了说的对,采用NTC抑制开机浪涌的电源设备,不能够频繁的开关机.需要等NTC冷却,恢复至其冷态阻值后,才能再次开机.要不,安装NTC的意义就没有了.

串并联电路中的等效电阻计算公式

串、并联电路中的等效电阻及计算公式串、并联电路中的等效电阻学习目标要求： 1．知道串、并联电路中电流、电压特点。 2．理解串、并联电路的等效电阻。 3．会计算简单串、并联电路中的电流、电压和电阻。 4．理解欧姆定律在串、并联电路中的应用。 5．会运用串、并联电路知识分析解决简单的串、并联电路问题。中考常考内容： 1．串、并联电路的特点。 2．串联电路的分压作用，并联电路的分流作用。 3．串、并联电路的计算。知识要点： 1．串联电路的特点（1）串联电路电流的特点：由于在串联电路中，电流只有一条路径，因此，各处的电流均相等，即；因此，在对串联电路的分析和计算中，抓住通过各段导体的电流相等这个条件，在不同导体间架起一座桥梁，是解题的一条捷径。

（2）由于各处的电流都相等，根据公式，可以得到，在串联电路中，电阻大的导体，它两端的电压也大，电压的分配与导体的电阻成正比，因此，导体串联具有分压作用。串联电路的总电压等于各串联导体两端电压之和，即。（3）导体串联，相当于增加了导体的长度，因此，串联导体的总电阻大于任何一个串联导体的电阻，总电阻等于各串联导体电阻之和，即。如果用个阻值均为的导体串联，则总电阻。 2．并联电路的特点（1）并联电路电压的特点：由于在并联电路中，各支路两端分别相接且又分别接入电路中相同的两点之间，所以各支路两端的电压都相等，即。因此，在电路的分析和计算中，抓住各并联导体两端的电压相同这个条件，在不同导体间架起一座桥梁，是解题的一条捷径。（2）由于各支路两端的电压都相等，根据公式，可得到，在并联电路中，电阻大的导体，通过它的电流小，电流的分配与导体的电阻成反比，因此，导体并联具有分流作用。并联电路的总电流等于各支路的电流之和，即。

上拉电阻的作用及阻值的选择原则

TTL电平标准：输出 L： <0.8V ； H：>2.4V。输入 L： <1.2V ； H：>2.0V。 CMOS电平标准：输出 L： <0.1*Vcc ； H：>0.9*Vcc。输入 L： <0.3*Vcc ； H：>0.7*Vcc。一、上拉电阻的作用： 1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V，VCC=5V时），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。 2、OC门电路必须加上拉电阻，才能使用。 3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。 4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。 5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。 6、提高总线的抗电磁干扰能力。管脚悬空就比较容易接受外界的电磁干扰。 7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。二、上拉电阻阻值的选择原则: 1、从节约功耗及芯片的拉电流（sink）能力考虑应当足够大；电阻大，电流小。 2、从确保足够的驱动电流（灌电流source）考虑应当足够小；电阻小，电流大。 3、对于高速电路，过大的上拉电阻可能边沿变平缓。综合考虑以上三点,通常在1k到10k之间选取。对下拉电阻也有类似道理。对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素： 1．驱动能力与功耗的平衡。以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计是应注意两者之间的均衡。 2．下级电路的驱动需求。同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。【电阻不能太大，要喂饱下级】 3．高低电平的设定。不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。以上拉电阻为例，当输出低电平时，开关管导通，上拉电阻和开关管导通电阻分压值应确保在零电平门槛之下。【电阻不能太小，不能喂撑前级】

上下拉电阻在电路中的作用

上下拉电阻在电路中的作用关键字：上下拉电阻上下拉电阻有什么用？对这个问题，平时没有留意过，搞设计的时候都是照本宣科，没有真正弄懂意思．很多单片机开发的入门者，以及一些从事软件开发的人，往往在开发单片机的时候遇到上拉电阻、下拉电阻的概念却又无法通过字面理解其中的含义。那么，什么叫上拉电阻和下拉电阻呢？上拉电阻就是把不确定的信号通过一个电阻嵌位在高电平，此电阻还起到限流的作用。同理，下拉电阻是把不确定的信号嵌位在低电平。上拉电阻是说的是器件的输入电流，而下拉说的则是输出电流。那么在什么时候使用上、下拉电阻呢？对上下拉电阻做了以下总结: 1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS 电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。 2、OC门电路必须加上拉电阻，以提高输出的高电平值。 3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。 4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。 5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。 6、提高总线的抗电磁干扰能力。管脚悬空就比较容易接受外界的电磁干扰。 7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。上拉电阻阻值的选择原则包括: 1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。 2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。 3、对于高速电路，过大的上拉电阻可能边沿变平缓。综合考虑以上三点,通常在1k到10k之间选取。对下拉电阻也有类似道理。对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素： 1．驱动能力与功耗的平衡。以上拉电阻为例，一般地说，上拉电阻越小，

并联电路讲解：并联电阻、电压、电流的大小及相互关系

并联从字面上理解便是并在一起的连接，有两个以上的电阻，他们的一端接在一起，另一端也连接在一起，两个节点是以外加的电压，形成一个又分支的电路，这就叫做并联电路。如上图中的两个灯泡便是并联关系，当然了控制灯泡的两个开关相互之间也是并联。并联电阻及电流和电压的大小这里用右图来说明并联电路的特点。并联电路电压：由于各个支路一段连接在一起，另一端也连接在一起，承受同一电源的电压，所以各支路的电压是相同的。并联电路电流：由于各个支路电压相等，根据欧姆定律便可知电阻小的支路电流大；电阻大的支路电流小。即并联各支路的电流与对应的电阻成反比分配；因为：I1=U/R1；I2=U/R2；I3=U/R3 所以：I1：I2：I3:=1/R1：1/R2：1/R3 并联电路电功率：由于各个并联支路电压相同，各支路电流又与电阻成反比分配，所以各个支路电功率与电阻也成反比例分配； P1：P2：P3=U2/R1：U2/R2：U2/R3=1/R1：1/R2：1/R3 并联电路总电流：根据基尔霍夫电流定律知，并联电路总电流等于各支路电流之和：

I=I1+I2+I3 并联电路电阻：并联电路总电阻的倒数等于各支路电阻倒数之和，证明如下：因为：I=I1+I2+I3 所以：，即：在实际电路中，常遇到两个电阻并联的电路，这时总电阻可以用下式计算：，故：当R1≥R2时；两个组织相差很悬殊的电阻并联后，其等值电阻更接近与小电阻值。当R1=R2时，R=R1÷2，如果有n个阻值相同的电阻并联，其等值电阻值为：R=R1÷n。这说明并联电阻数越多，等值电阻越小。若总电流为已知，则分电流可由下式计算：，并联电路计算题题目：有两个电阻并联，R1=2Ω，R2=18Ω，电源电压为126V。求总电阻R和总电流I以及两支路电流I1和I2，如右图所示；解题：由公式：代入计算：（2×18）÷（2+18）=36÷20=1.8Ω（并联电路总电阻），总电流等于电压被总电阻除（欧姆定律），即： I=U/R=126÷1.8=70A 流过R1的电流I1=U/R1=126÷2=63A，流过R2的电流I2=U/R2=126÷18=7A。

线尾电阻及作用

防区电阻的作用报警主机中的末端电阻常闭回路（NC）：短路正常，断路报警。这种电路形成的缺点是：若有人对线路短路，该探头就失去作用。报警主机就无法识别是人为的短路。常开回路（NO）：短路报警，断路正常。这种电路形成的缺点是：若有人对线路断路（剪断信号线），该探头失去作用。报警主机就无法识别是人为的段路。线尾阻EOL：短路正常，断路报警。这种电路形成的优点是：若有人破环线路（短路回断路），报警主机都能报警。短路报警，断路故障，阻值为.2.2K为正常。这种电路形式的优点是：对短路和断路作出不同的反应，特别是适合烟感探头和紧急按纽，如果是老鼠咬段或因帮东西而扯断，报警主机认为该回路故障。在防区回路加入一个电阻最大的作用是分压，... 在防区回路加入一个电阻最大的作用是分压，也就是分担防区回路内的电压值，主机可以根据回路的电压值判断前端探测器的状态。
打个比方， 0.00——1.50VDC=短路
1.60——3.10VDC=正常
3.20——5.00VDC=开路
这个是Honeywell 236TL主机的回路电压参数，不难看出，主机是靠回路的电压值判断前段探测器的状态的，如果没有这个电阻，回路的电压值只有两种情况，即0V或者5V(以Honeywell 236TL为例)，这样长时间以后，主机元器件或前段线路老化会引起电压值不准确，影响主机的判断，就可能引起主机的误报。
什么是线尾电阻线尾阻（EOL，End of Line）回路，电路特点是回路终端接入电阻，回路对地短路会触发电路接点动作，如在系统布防时，回路断线或短路均会触发报警。学名称为线尾电阻，各个厂家的阻值不一样，安在各种探测器上，也就是线路的末端。用常闭量串接在电路中，用常开量并联在电路中，报警时，主机会检测到电阻值的改变，换句话说，只要探测器输出到主机的电阻不是2.2K左右，就会报警。任务是防破坏用，你剪断线或者短路也会报警。报警主机中末端电阻的工作原理常闭回路（NC）：短路正常，断路报警。这种电路形成的缺点是：若有人对线路短路，该探头就失去作用。常开回路（NO）：短路报警，断路正常。这种电路形成的缺点是：若有人对线路断路（剪断信号线），该探头失去作用。报警主机就无法识别是人为的断路. 线尾阻EOL：短路正常，断路报警。这种电路形成的优点是：若有人破环线路（短路回断路），报警主机都能报警。短路报警，断路故障，阻值为.2.2K为正常。这种电路形式的优点是：对短路和断路作出不同的反应，特别是适合烟感探头和紧急按纽，如果是老鼠咬段或因帮东西而扯断，报警主机认为该回路故障。关于线尾电阻的接法要放在探测器内。特别是当采用常开接法时，就必须这样做，否则线路的防剪功能和探测器的防拆功能就不起作用了（因为如果把线尾阻直接跨接在主机的防区端口上，由于常开接法

各种不同型电阻器的电路应用.

各种不同型电阻器的电路应用各种不同类型电阻器的电路应用类别：电子综合 1)碳膜电阻器广泛用于收音机、电视机、计算机、录像机及各种仪表等交流、直流电路中。如:RT-O.25、RT-O.5、RT-l、RT一2等为普及型碳膜电阻器，可用于收音机、录音机等要求不高的家电设备中及各种交、直流电路中。RTl3、RTl4、RTl5等碳膜电阻器由于其精度较高且体积较小，可用于计算机、录像机等电路申。2)金属膜电阻器常用于较高档的家电设备、仪器仪表及各种通信设备中。又由于金属膜电阻器种类较多且特性各有不同，故适用场所各有差异。如RJ14、RJ15、RJ25等金属膜电阻器由于具有很高的稳定性稠很高的可靠性，则用于各类仪器仪表电路中。又如RⅡ-8型高精度塑封金属膜电阻器，由于其具有体积小、耐高温、精密度高、稳定度高，且各项参数郡优于其他金属膜电阻器，因此多用于自动化控制电路、精密仪器仪表及标准计量等要求较高的电路中。3)金届氧化膜电阻器，由于阻燃性能较好，因此多用于有高温、有过负荷要求的电路中。如彩色电视机的行、场扫描电路及电源电路等。4)玻璃釉电阻器可广泛用于要求可靠性高、耐热性能好的电路中。如彩色监视器及各种交直流、脉冲电路。如RI80高阻玻璃釉电阻器由于其体积小、重量轻、高频特性好等优点，便可用于彩色电视机的聚焦回路及录像机的电路中。该种电阻常用的型号有R140系列、R142系列、R180高阻型系列、R180高压型系列。5)合成碳膜电阻器由于其频率特性较差，又噪声较大，故多用于要求不高的电路中，如高阻电阻箱等。6)线绕电阻器，由于其具有精度较高、稳定性较好的特点，因此可用于仪器仪表的电路中，如指针式万用表的分压、分流电路。也可用于电阻箱电路。又因能承受较大的功率而用在电源电路中做限流电阻，但由于其有较大的电感，故不能用于高频电路(对电路有干扰)。7)熔断电阻器被广泛用于彩色电视机、录像机、复印机及各种要求过载、过压、过流时要求断路保护的电路中。8)水泥电阻器，由于其功率大、阻值小，故常用于彩色电视机的电源电路、行、场扫描电路，以及计算机、仪器仪表等电路中。9)正温度系数热敏电阻随着品种的不断增加，应用范围越来越广泛，除用于温度控制和温度测量电路外，还大量应用于彩色电视机的消磁电路、电冰箱、电驱蚊器、电奥斗等家用电器中。正温度系数热敏电阻器中的MZ4l、MZ4lA、MZ42等可用于热吹风机、驱蚊器、卷发器等家用加热器的加热元件。MZ-01、MZ-02、MZ-03、MZ-04、MZ92、MZ93等型号可用于电冰箱压缩机起动电路;MZ7l、MZ72、MZ73、MZ74、MZ75等型号可用于彩色电视机的消磁电路;MZ61-1、MZ61-2、MZ61-3等型号可用于电动机过热保护电路;MZ2A、MZ2B、MZ2C、MZ2D、MZ21-l、MZ21-2等型号可用于限流电路。 10)负温度系数热敏电阻器的应用范围很广，如用于家电类的温度控制、温度测量、温度补偿等。空调器、电冰箱、电烤箱、复印机的电路中普遍采用了负温度系数热敏电阻器。常用的负温度系数热敏电阻器的类型较多，其中MF-51、MF-52、MF53-1、MF53-2、MF53-3及MF57-1、MF57-2、MF57-3等可用于温度的

电阻在电路中通常起分压分流的作用

电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。滤波作用，在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。在实际中，为了防止电路各部分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容．由于大容量的电解电容一般具有一定的电感，对高频及脉冲干扰信号不能有效地滤除，故在其两端并联了一只容量为0.001--0.lμF的电容，以滤除高频及脉冲干扰。[1] 耦合作用：在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合．为了防止信号中韵低频分量损失过大，一般总采用容量较大的电解电容。二极管是最常用的电子元件之一，他最大的特性就是单向导电，也就是电流只可以从二极管的一个方向流过，二极管的作用有整流电路，检波电路，稳压电路，各种调制电路，主要都是由二极管来构成的，其原理都很简单，正是由于二极管等元件的发明，才有我们现在丰富多彩的电子信息世界的诞生，既然二极管的作用这么大那么我们应该如何去检测这个元件呢，其实很简单只要用万用表打到电阻档测量一下正向电阻如果很小，反相电阻如果很大这就说明这个二极管是好的。对于这样的基础元件我们应牢牢掌握住他的作用原理以及基本电路，这样才能为以后的电子技术学习打下良好的基础。作用是把微弱信号放大成辐值较大的电信号，也用作无触点开关。晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。电压变换、电流变换一．实习目的： 1、收音机是最常用的家用电器之一，通过这次实习，我们应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些常见故障。 2、锡焊技术是电工的基本操作技能之一，所以这次实习可以很好的锻炼我们的这项能力。 1 3、使我们能够熟练使用电气基础的东西和认识基础的元器件。 4、通过实习可使我们学会一些常用电工工具、焊铁、开关元件等的使用方法及工作原理。。二、器材 1、电烙铁（含支架）：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。 2、螺丝刀、镊子等必备小工具。 3、松香和锡。由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。 4、两节5号电池。 5、博士618收音机。 6、元件清单。三.收音机的工作原理

电阻,电容,电感,二极管,三极管,在电路中的作用

电阻,电容,电感,二极管,三极管,在电路中的作用电阻定义：导体对电流的阻碍作用就叫导体的电阻。电阻（Resistor）是所有电子电路中使用最多的元件。电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。电阻都有一定的阻值，它代表这个电阻对电流流动阻挡力的大小。电阻的单位是欧姆，用符号“Ω”表示。欧姆是这样定义的：当在一个电阻器的两端加上1伏特的电压时，如果在这个电阻器中有1安培的电流通过，则这个电阻器的阻值为1欧姆。出了欧姆外，电阻的单位还有千欧（KΩ，兆欧（MΩ）等。电阻器的电气性能指标通常有标称阻值,误差与额定功率等。它与其它元件一起构成一些功能电路，如RC电路等。电阻是一个线性元件。说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R

常见的碳膜电阻或金属膜电阻器在温度恒定，且电压和电流值限制在额定条件之内时，可用线性电阻器来模拟。如果电压或电流值超过规定值，电阻器将因过热而不遵从欧姆定律，甚至还会被烧毁。线性电阻的工作电压与电流的关系如图1所示。电阻的种类很多，通常分为碳膜电阻，金属电阻，线绕电阻等：它又包含固定电阻与可变电阻，光敏电阻，压敏电阻，热敏电阻等。但不管电阻是什么种类，它都有一个基本的表示字母“R”。电阻的单位用欧姆（Ω）表示。它包括?Ω（欧姆），KΩ（千欧），MΩ（兆欧）。其换算关系为： 1MΩ=1000KΩ ，1KΩ=1000Ω。电阻的阻值标法通常有色环法，数字法。色环法在一般的的电阻上比较常见。由于手机电路中的电阻一般比较小，很少被标上阻值，即使有，一般也采用数字法，即： 101——表示100Ω的电阻；102——表示1KΩ的电阻；103——表示10KΩ的电阻；104——表示100KΩ的电阻；105——表示1MΩ的电阻；106——表示10MΩ的电阻。如果一个电阻上标为223，则这个电阻为22KΩ。电阻在手机机板上一般的外观示意图如图5所示，其两端为银白色，中间大部分为黑色。

端接电阻的作用

一、端接电阻及其作用端接电阻是用来实现阻抗匹配的。什么是阻抗匹配，对于波形信号，在传输和使用的过程中会产生非线性阻抗，例如线路中存在电容或电感等非线性原件，对于高频的信号不知道什么时候就会产生阻抗，此时就会影响信号的特性，频率或者能量都会改变，可以通过在电路中加入一种电阻控制电路的阻抗使之达到不影响信号，这种电阻就是端接电阻。端接电阻分为并行端接和串行端接两种。阻抗匹配在高频设计中是一个常用的概念，这篇文章对这个“阻抗匹配”进行了比较好的解析。回答了什么是阻抗匹配。阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。二、匹配阻抗分类大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。要匹配一组线路，首先把负载点的阻抗值除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。重复以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。最大功率传输定理，如果是高频的话，就是无反射波。对于普通的宽频放大器，输出阻抗50Ω，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远大于电缆长度，即缆长可以忽略的话，就无须考虑阻抗匹配了。阻抗匹配是指在能量传输时，要求负载阻抗要和传输线的特征阻抗相等，此时的传输不会产生反射，这表明所有能量都被负载吸收了。反之则在传输中有能量损失。高速PCB布线时，为了防止信号的反射，要求是线路的阻抗为50欧姆。这是个大约的数字，一般规定同轴电缆基带50欧姆，频带75欧姆，对绞线则为100欧姆，只是取个整而已，为了匹配方便。阻抗从字面上看就与电阻不一样，其中只有一个阻字是相同的，而另一个抗字呢？简单地说，阻抗就是电阻加电抗，所以才叫阻抗；周延一点地说，阻抗就是电阻、电容抗及电感抗在向量上的和。在直流电的世界中，物体对电流阻碍的作用叫做电阻，世界上所有的物质都有电阻，只是电阻值的大小差异而已。电阻小的物质称作良导体，电阻很大的物质称作非导体，而最近在高科技领域中称的超导体，则是一种电阻值几近于零的东西。但是在交流电的领域中则除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗，意即抵抗电流的作用。电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。它们的计量单位与电阻一样是欧姆，而其值的大小则和交流电的频率有关系，频率愈高则容抗愈小感抗愈大，频率愈低则容抗愈大而感抗愈小。此外电容抗和电感抗还有相位角度的问题，具有向量上的关系式，因此才会说：阻抗是电阻与电抗在向量上的和。阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份只数值相等而符号相反。这种匹配条件称为共扼匹配。阻抗匹配的研究在高速的设计中，阻抗的匹配与否关系到信号的质量优劣。阻抗匹配的

电路设计—— 常用电阻的选择及其作用

电路设计——常用电阻的选择及其作用电阻的种类很多，普通常用的电阻有碳膜电阻、水泥电阻、金属膜电阻和线绕电阻等；特殊电阻有压敏电阻、热敏电阻、光敏电阻等。不同类型电阻其特性参数都有一定的差异，在电路使用时需要考虑的点也不一样。对于刚接触电路设计的工程师来说很可能会忽略电阻的某些特殊的参数，导致产品的稳定性和可靠性得不到保证。正确的理解电阻各个参数及选型的注意事项，且全面的理解电阻在电路中起到的真正作用，才能够从底层最基本的电路设计上保证产品的优质性。 1电阻的基本参数：新接触硬件电路设计的工程师，可能对电阻的第一印象就是物理书上描述的导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。主要关注的参数为1）、标称阻值：电阻器上面所标示的阻值；2）、允许误差：

标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。而在电路的设计上，只关注这两个参数是不够的，还有两个重要的参数必须要在设计当中引起重视：额定功率和耐受电压值，这两个参数对整个系统的可靠性影响非常大。如电路中流过电阻的电流为100mA，阻值为100Ω，那么在电阻上的功率消耗为1W，选择常用的贴片电阻，如封装为0805或1206等是不合适的，会因电阻额定功率小而出现问题。因此，选择电阻的额定功率要满足在1W以上（电路设计选择电阻的功率余量一般在2倍以上），否则电阻上消耗的功率会使电阻过热而失效。同样，耐压值选择不合适的情况下，也会因为电阻被击穿而导致系统设计的失败。举个例子：AC-DC开关电源模块在设计的输入前端，根据安规GB4943.1标准的要求，在保证插头或连接器断开后，在输入端L、N上的滞留电压在1S之内衰减到初始值的37%，因此，在设计时一般会采用并接一个或两个MΩ级阻抗的电阻进行能量泄放，而输入端是高压，即电阻两端是要承受高压的，当电阻的耐压值低压输入端高压的情况下，就会产生失效。以下表一是常见SMT厚膜电阻的参数，最终选型时还要和选购器件的厂家核实。表一常用SMT厚膜电阻注：只做参考，以最终选择的厂家说明为准

《欧姆定律在串、并联电路中的应用》练习题

《欧姆定律在串、并联电路中的应用》练习题一、填空题 1、串联电路的总电阻等于各串联电阻_________，用公式表示为____________，串联电路分电压之比等于_____________，用公式表示为________________。 2、并联电路的总电阻的倒数等于_____________________________________，用公式表示为________________，并联电路分电流之比等于____________________，用公式表示为______________。 3、有两个电阻R1=2Ω，R2=3Ω，若把它们串联接入电路中，总电阻是________Ω，R1和R2两端电压之比U1:U2=____________；若把它们并联接入电路中，流过R1和R2的电流之比I1:I2=____________。 4、在右图甲所示的电路中，闭合开关 S后，两个电流表的指针指在同一位置，则电阻R1与R2的比值为__________；在右图乙所示的电路中，当闭合开关S后，两个电压表的指针指在同一位置，则电阻R1与R2的比值为__________。 5、灯泡L1、L2并联后接在电源两端，电源电压为6V。L1的电阻为12Ω，通过L2的电流为，则L2的阻值为_______Ω，通过干路的电流为________A。 6、将电阻R1和R2串联后接入电路时，电压之比U1:U2= 3:5；现将它们并联后接入电路，则电流之比I1:I2=_________ 。 [ 7、电路元件A和B中的电流与两端电压的关系如右图所示，由图可知，A的电阻是_____Ω。若将A、B并联后接在电压为2V的电源两端，干路中的电流是______A。二、选择题（）8、如右图所示电路，电源电压不变，当开关 S闭合，滑动变阻器滑片P向右移动时，下列判断正确的是 A．电流表示数变小，电压表示数变大 B．电流表示数变小，电压表示数变小 C．电流表示数不变，电压表示数变大 D．电流表示数不变，电压表示数变小（）9、如右图所示，已知电阻R1=3Ω、R2=6Ω，电流表A的示数是，则电流表A1的示数是 | A． B．C． D．（）10、如右图所示，电路中R1的阻值为6Ω。

端接电阻

端接电阻是用来实现阻抗匹配的。什么是阻抗匹配？对于波形信号，在传输和使用的过程中由于传输路径上阻抗的非线性，会产生信号的失真，例如线路中存在电容或电感等非线性原件，对于高频的信号不知道什么时候就会产生阻抗，此时就会影响信号的特性，频率或者能量都会改变，可以通过在电路中加入一种电阻控制电路的阻抗使之达到不影响信号，这种电阻就是端接电阻。端接电阻分为并行端接和串行端接两种。阻抗匹配在高频设计中是一个常用的概念，这篇文章对这个“阻抗匹配”进行了比较好的解析。回答了什么是阻抗匹配。阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。 [编辑] 调整传输线

由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配阻抗匹配则传输功率大，对于一个电源来讲，当它的内阻等于负载时，输出功率最大，此时阻抗匹配。最大功率传输定理，如果是高频的话，就是无反射波。对于普通的宽频放大器，输出阻抗50Ω，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远大于电缆长度，即缆长可以忽略的话，就无须考虑阻抗匹配了。阻抗匹配是指在能量传输时,要求负载阻抗要和传输线的特征阻抗相等,此时的传输不会产生反射,这表明所有能量都被负载吸收了.反之则在传输中有能量损失。高速 PCB布线时，为了防止信号的反射，要求是线路的阻抗为50欧姆。这是个大约的数字,一般规定同轴电缆基带50欧姆,频带75欧姆,对绞线则为 100欧姆,只是取个整而已,为了匹配方便. 阻抗从字面上看就与电阻不一样，其中只有一个阻字是相同的，而另一个抗字呢？简单地说，阻抗就是电阻加电抗，所以才叫阻抗；周延一点地说，阻抗就是电阻、电容抗及电感抗在向量上的和。在直流电的世界中，物体对电流阻碍的作用叫做电阻，世界上所有的物质都有电阻，只是电阻值的大小差异而已。电阻小的物质称作良导体，电阻很大的物质称作非导体，而最近在高科技领域中称的超导体，则是一种电阻值几近于零的东西。但是在交流电的领域中则除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗，意即抵抗电流的作用。电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。它们的计量单位与电阻一样是奥姆，而其值的大小则和交流电的频率有关系，频率愈高则容抗愈小感抗愈大，频率愈低则容抗愈大而感抗愈小。此外电容抗和电感抗还有相位角度的问题，具有向量上的关系式，因此才会说：阻抗是电阻与电抗在向量上的和。阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。

电阻在电路中的典型作用分析范文

电阻在电路中的典型作用分析一、电阻的基本知识对电流产生的阻碍作用的器件称为电阻器，简称电阻，是一个限流元件，能够控制电路支路上的电流大小。用字母R表示，图形符号：，国际单位是欧姆（ohm），简称欧，符号是Ω。电阻器上用不同颜色的环来表示电阻的标称阻值，常见的电阻器有四色环电阻和五色环电阻。四色环电阻，一般是碳膜电阻，用三个色环来表示阻值，用一个色环表示误差。五环电阻一般是金属膜电阻，精度更高，常用四个色环表示阻值，另一个色环表示误差。用不同颜色的色标来表示电阻参数称为色环标示法，色环颜色代表不同的数值，如下表所示：五色环电阻的色环意义及读数规则如下图所示：

将电阻串接在电路中起到限制支路电流大小的作用，比如1个精密度更高的五色环电阻，颜色分别为棕、黑、黑、棕、棕，标称阻值即100X10=1000欧姆=1K。二、电阻在电路中的典型作用分析在分析电阻电路时不必分别考虑该电阻对直流电和交流电的情况，也不必考虑频率高低的影响，只需要分析该电阻阻值大小对电流大小的影响，因为电阻器对这些电信号所呈现的阻值特性一样，下面是电阻在电路中的典型作用。 1、为三极管提供偏置电压三极管的基极需要直流工作电压，此时可以用一只电阻接在直流工作电压与该三极管基极之间，电源通过电阻R给基极提供偏置电压，电阻R1的大小决定了偏置电压的大小，这种电阻在电路中一般称为偏置电阻。 2、降低电路中某一点电压在电源与电路的A之间接入电阻时，A点的电压就比电源电压低，可以为发光二极管提供合适的电压。电阻R1同时限制该条支路的电流，保护发光二极管不会因为电流太大而烧坏，这种电阻在电路中一般称为降压电阻或者是限流电阻。 3、将电路中的两部分子电路隔离在电路中的子电路A和子电路B之间接入隔离电阻，就能将这两部分电路隔离，在黑白电视机电路中通常把电源电路和扫描等电路隔离就采用这种电路结构，这种电阻在电路中一般称为隔离电阻。 4、将电流转换成电压

电容和电阻在电路板中的作用

IC,电容和电阻在电路板中的作用是什么? 回答：IC,电容和电阻在电路板中的作用是什么?的最佳答案在电路中的位置不同，作用不同。电容器在电子电路中几乎是不可缺少的储能元件，它具有隔断直流、连通交流、阻止低频的特性。广泛应用在耦合、隔直、旁路；滤波、调谐、能量转换和自动控制等电路中。熟悉电容器在不同电路中的名称意义，有助于我们读懂电子电路图。 1．滤波电容：它接在直流电源的正、负极之间，以滤除直流电源中不需要的交流成分，使直流电平滑。一般常采用大容量的电解电容器，也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。 2．退耦电容：并接于放大电路的电源正、负极之间，防止由电源内阻形成的正反馈而引起的寄生振荡。 3．旁路电容：在交、直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号或脉冲信号设置一条通路，避免交流信号成分因通过电阻产生压降衰减。 4．耦合电容：在交流信号处理电路中，用于连接信号源和信号处理电路或者作两放大器的级间连接，用以隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。 5．调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。6．衬垫电容：与谐振电路主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，并能显著地提高低频端的振荡频率。适当地选定衬垫电容的容量，可以将低端频率曲线向上提升，接近于理想频率跟踪曲线。 7．补偿电容：它是与谐振电路主电容并联的辅助性电容，调整该电容能使振荡

信号频率范围扩大。 8．中和电容：并接在三极管放大器的基极与发射极之间，构成负反馈网络，以抑制三极管极间电容造成的自激振荡。 9．稳频电容：在振荡电路中，起稳定振荡频率的作用。 10．定时电容：在RC时间常数电路中与电阻R串联，共同决定充放电时间长短的电容。 11．加速电容：接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度。 12．缩短电容：在UHF高频头电路中，为了缩短振荡电感器长度而串接的电容。13．克拉泼电容：在电容三点式振荡电路中，与电感振荡线圈串联的电容，起到消除晶体管结电容对频率稳定性影响的作用。 14．锅拉电容：在电容三点式振荡电路中，与电感振荡线圈两端并联的电容，起到消除晶体管结电容，的影响，使振荡器在高频端容易起振。 15．稳幅电容：在鉴频器中，用于稳定输出信号{的幅度。 16．预加重电容：为了避免音频调制信号在处理过程中造成对分频量衰减和丢失，而设置的RC高频分量提升网络电容。 17．去加重电容：为恢复原伴音信号，要求对音频信号中经预加重所提升的高频分量和噪声一起衰减掉，设置在RC网络中的电容。 18．移相电容：用于改变交流信号相位的电容。 19．反馈电容：跨接于放大器的输入与输出端之间，使输出信号回输到输入端的电容。 20．降压限流电容：串联在交流电回路中，利用电容对交流电的容抗特性，对交流电进行限流，从而构成分压电路。
