主变压器安装施工方案
1. 工程概况
1.聚明330kV汇集站4#主变扩建工程扩建主变压器1台，变压器容量360000KVA，生产厂家为江苏华鹏变压器厂。
1.2施工内容
变压器就位及附件安装
2. 施工依据
2.1《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-2010。
2.2《电气装置安装工程质量检验及评定规程》DL/T5161.3-2002。
2.3《电气专业施工组织设计》。
2.4江苏华鹏变压器厂产品说明书、技术资料等。
2.5工程建设标准强制性条文(电力工程部分)建标[2006]102号
3. 施工准备工作
3.1按照出厂技术文件和有关标准，了解变压器主体及组件结构，制定安装程序和施工方案。
3.2施工人员应熟悉施工图纸，必须经安全技术措施交底，并有记录。
3.3施工用工器具、材料必须齐全、完好，应安全可靠，并由专人进行保管。
3.4对到货的变压器进行检查，型号、附件、备品备件符合设计要求；变压器外观无变形、撞痕,铭牌正确。
3.5土建方面主变压器基础等已施工完毕，并办理交接验收手续交付安装。
4. 施工程序和施工方法
1)安装工序流程图：
到货验收 保管本体残油检验
注油排氮
套管升高座CT 气体继电器测温装置释压器试验
附件清理 清洗散热器检查
滤油工序
详见滤油工序流程
芯部 器身 检查
附件安装
真空注油
热油循环补油及油的静置
整体试验
变压器电气试验
拖运及就位
详见运输工序工序流程
准备工作
资料的填写与整理
后期安装清洁 收尾
2) 施工前的准备：
必须了解变压器制造厂文件，掌握变压器器身重，油重，上节油箱重
等技术参数，填入变压器技术参数表中。
组织全体参加变压器安装的工作人员认真学习公司批准的变压器安装
安全技术措施和国家有关变压器的施工及验收规范。
施工人员组织及分工。变压器安装是一个复杂的综合性作业，施工人员的组织和分工十分重要。对于工作总负责人、技术负责人、质量安全负责人、工具保管员及绝缘油组、起重组、检查组、试验组的负责人要分工明确、职责清楚、配合协调。
变压器安装技术负责人对参加变压器安装的全体工作人员进行技术交底，技术交底要有记录。
3)变压器的排氮、芯部（器身）检查和试验：
变压器的排氮：充氮运输的变压器，在吊罩检查芯部时，需进行排氮。主要有以下三种排氮方式：注油排氮、抽真空排氮、直接排氮
芯部（器身）检查：
芯部（器身）检查时应符合下列规定：检查时间应选择在天气干燥、晴朗、无风、相对湿度较小的情况下进行；器身温度不应低于周围空气温度，否则应将器身加热，宜使其温度高于周围空气温度10℃；暴露空气中的时间（时间计算规定由开始放油时或揭开顶盖或打开一堵塞算起，到开始抽真空或注油为止）：当空气相对湿度不超过75%时—16小时；芯部（器身）检查时，场地四周应清洁和有防尘措施。
器身检查的主要内容与要求：运输支撑和器身各部应无移动现象，运输用的临时防护装置及临时支撑应拆除；所有螺栓应紧固，绝缘螺栓无损坏，
防松绑扎完好；铁芯应无位移变形，铁轭与夹件间的绝缘垫应良好、铁芯应无多点接地，打开接地片，用摇表测量铁轭螺杆与铁芯、铁轭与夹件、螺杆与夹件间的绝缘电阻；各绕组排列应整齐，间隙均匀，油路无阻塞现象；绝缘层应完整、无破损、变位现象，绕组轴向压紧应无松动；绕组引线端部各接线部分的焊接应牢靠，引线绝缘层包扎牢固、无破损、拧弯现象，其固定支架应紧固，引线裸露部分应无毛刺和尖角；器身检查完毕后，必须用合格的变压器油进行冲洗，并清洗油箱底部，不得有遗留杂物，箱壁上的阀门应灵活，指示正确。
4）绝缘油的处理 绝缘油处理的工序流程图
绝缘油的过滤及处理
原油到货验收
及保管油罐 管路的清洗及连接
滤油机具准备
N
绝缘油的检验
小罐油打入
大罐资料的填写与整理
准备工作
Y
准备工作：
原油到货验收及保管：
原油进场运输和编号：到达现场的小桶原油，要求集中堆放，开口向上，检查封盖密封良好。对堆放好的油桶用红漆编好号，从１直到最后，不得遗漏，不得重复，做好来油登记，注明一天到多少桶，从几号到几号油桶，并记录接收人。
为防止混合油的出现，小油桶的取样检查应按规程进行取样试验。小桶混合油样应做试验，根据试验结果再具体判断油质是否能打入大油罐。
滤油机具的准备：
对以往用过的油罐要彻底清洗，如生锈要彻底除锈然后涂刷耐油漆，滤油用管的管径小于50mm，管内彻底清除氧化层水分杂质，并用合格油冲洗。
滤油设备及管路连接好后，应注入1－2吨油进行自身的滤油循环，冲洗各管段阀门、容器等，不留死角，经过多次循环清洗后，放出全部油，重新注入新油，循环过滤到出油合格为止。如达不到要求，应进行原因分析和研究对策，继续进行处理直至合格。
绝缘油的过滤及处理：
滤油前由技术人员向滤油组成员进行技术交底，并进行操作滤油设备的培训。
滤油组实行严格的岗位责任制，从进油验收入罐到检查保管，取样化验分析，管理使用滤油设备，进行滤油值班等都应明确分工，职责分明，既分工，又合作。
贮油和油处理现场须配置足够可靠的消防器材和灭火器。多处设警告牌，10米内应没有电、火焊工作，不准堆积易燃物品，滤油场地严禁抽烟。
滤油机具及油管应可靠接地，避免由于油流摩擦产生静电。
滤油设备若采用加热器时，应先开启油泵后再投加热器，油温控制在
20℃－60℃之间，严防油温过高引起燃烧，停机时操作程序相反。
绝缘油的检验：
取油样应选择在晴天和无风沙的气候条件下进行。
绝缘油的检验由专人负责进行，避免由于不熟悉使油化验失误；采取常规容积为0.5-1公升带有磨砂塞子的广口玻璃瓶，并应贴有标签注明取样设备部位，油的牌号、罐号和取样日期等。
取油样的油瓶、油杯、油管等都需洗净，经过干燥处理。先用抹布擦净阀门，放油冲净阀口和油样瓶，取样后仔细塞好瓶口勿使污染。
采取用作含水试验的油样。取样用注射器应密封良好，并用干燥空气吹干、封好待用。
擦净取样阀门口，放油反复冲洗油样筒。
携带油样应防止光照，防止进入空气，现场试验时，取样及试验操作都需迅速准确，事先做好一切准备工作。
5）变压器的附件安装：
大中型变压器本体与附件都分开运输，到现场以后再组合安装。
附件的到货检查验收及保管
所有附件应齐全，无锈蚀及机械损伤，密封应良好；油箱箱盖或钟罩法兰及封板的联接螺栓应齐全，紧固良好，无渗油漏油，浸入油中运输的附件，其油箱应无渗漏；充油套管的油位应正常，无渗油，瓷瓶无损伤；散热器，连通管，安全气道，净油器等应密封。
表计，风扇，潜油泵，气体继电器，测温装置及绝缘材料等，应放置于干燥的室内；短尾式套管（内部充胶或装有绝缘纸管）应放置于干燥的室内，充油式套管卧放时的坡度应符合制造厂规定；浸油运输的附件应保持浸
油保管，其油箱密封。
附件的安装：
冷却装置的安装：安装前应按制造厂规定用气压或油压进行密封试验，持续３０分钟应无渗漏；冷却装置安装前应用合格的变压器油经滤油机循环冲洗干净，并将残油放尽；风扇、油泵安装转向应正确，转动时应无异常噪声、振动或过热现象，油泵密封应良好，无渗油现象；流速继电器应密封好，动作可靠；管路中的阀门应操作灵活，开闭位置正确，阀门及法兰连接应密封良好；冷却装置安装完毕后应立即注满油。
升高座、套管的安装：安装前ＣＴ应先试验，出线端子板绝缘良好，变比与设备相符。小瓷套应紧固，以免安装后渗油返工，其接线螺栓和固定件应紧固无渗油；电流互感器中心应与升高座中心一致，绝缘筒应牢固。
储油柜的安装：储油柜安装前，应清洗干净；胶囊式储油柜中的胶囊或隔膜式储油柜中的隔膜应完整无破损，胶囊要求做气压试验；胶囊长度应与储油柜的长度长轴保持平行，密封良好，呼吸应通畅；油位表动作灵活，指示必须是真实油位，不得出现假油位。
6）其余装置的安装：
测温装置安装前进行校验，信号接点动作正确，顶盖上温度计座内应注以变压器油密封良好，膨胀式信号温度计细金属软管不得有压扁或急剧扭曲，弯曲半径不得小于50mm。
气体继电器应水平安装，顶盖上标志的箭头应指向储油柜，其连通管密封良好，安装前应经试验合格。
净油器安装前应将净油器内部擦拭干净，吸附剂应干燥，其滤网安装方向应正确并在出口侧，油流方向应正确。
吸湿器与储油柜间的连接管的密封应良好，通畅，装入的变色硅胶，应经干燥合格，油封油位应在油面线上。
释压器安装前应进行试验，在释放压力符合要求，电接点动作正确，确密封良好后方可安装。安装时应注意方向正确，法兰连接处密封良好。
7）抽真空注油：
绝缘油必须按现行的国家标准（GB50150-91）的规定试验合格后，方可注入变压器中，并把试验结果填写在“注入变压器内的变压器油记录表”
注油前宜将器身温度提高到20℃以上，真空度应符合规范（GBJ148-90）要求。抽真空时，应监视并记录油箱的变形。
220kV及以上的变压器必须抽真空注油；110kV者宜采用真空注油。当真空度达到表规定值时，开始注油，注入油的油温宜高于器身温度，注油的速度不宜大于100L/min。油面距油箱顶的空隙不得少于20mm或按制造厂规定执行。注油后应继续保持真空。
保持时间：110kV者不得少于2小时；220kV及以上者不得少于4小时；500kV者在注满油后可不继续保持真空。真空注油工作不宜在雨天或雾天进行。
在抽真空时，必须将在真空下不能承受机械强度的附件，如储油柜、安全气道等与油箱隔离；对允许抽同样真空的部件，应同时抽真空。有载分接开关抽真空按制造厂规定进行。
变压器注油时，宜从下部油阀注油。对导向强油循环的变压器，注油应按制造厂的规定进行。设备各接地点及油管道应可靠接地。
8）热油循环、补油、油的静置以及相关试验
热油循环：
电力变压器、油浸电抗器在真空注油后，必须进行热油循环，循环时间不得小于48小时。热油循环可在真空注油到储油柜的额定油位后的满油状态下进行，此时变压器不抽真空。当注油到离器身顶盖200mm处时，热油循环需抽真空，真空度应保证滤油机正常运转。
滤油设备出口温度不应低于50℃，油箱内温度，不应低于40℃，经过热油循环的油应达到国家标准<<电气装置安装工程电气设备交接试验标准>>
冷却器内的油应与油箱本体的油同时进行热油循环。为了维持油箱内的温度，可将潜油泵和阀门间断地开闭。
补油及油的静置：
加注补充油时，应通过储油柜上专用的添油阀，注油时应排放本体及附件中的空气，少量空气可自储油柜排尽。
注油完毕后，其静置时间不应少于下列规定：
110kV以下：24小时；220kV：48小时；500kV：72小时；
具有胶囊或隔膜的储油柜的变压器必须按制造厂规定的顺序进行注油，排气及油位计（带有胶囊）加油。
9）整体试验：
静置排气：安装完的变压器应在储油柜上用气压或油压进行整体密封试验，其压力为油箱盖承受0.03MPa压力，试验时间为24小时，应无渗漏。变压器在静置过程中，还将逸出不少气体，变压器所有放气处，应多次排气，尽可能放完变压器内的气体。必要时启动强迫油循环系统，加快气体的逸出。
整体密封试验：试验按产品说明书或验收规范要求进行。
10）变压器投运前的检查
本体及所有附件应无缺陷、且不渗漏。
变压器与基础连接牢固。
油漆应完整、相色标志正确。
变压器顶盖上无遗留杂物。
事故排油设施完好、消防设施齐全。
储油柜、散热器、净油器等油系统上的油门均打开且指示正确。
接地可靠、备用电流互感器二次端子短接接地。
储油柜和充油套管的油位正常。
吸湿器呼吸畅通，压力释放阀二次接线正确。
测温装置指示正确、整定值符合要求。
冷却装置试运行正常、联动正确，油流方向正确。
变压器的全部试验合格、保护装置整定值符合规定、操作及联动试验正确。
按图纸要求将端子箱安装就位并接线完成。
在控制回路接线完成后，按出厂文件连接控制回路并逐台启动风扇电机，电机吹风方向正确。
5.质量验收保证措施
5.1 主要设备材料检验要求
5.1.1 施工中所使用的工器具需检验合格；
5.1.2 施工材料的规格及数量必须符合设计规定；
5.1.3变压器应核对型号、容量，接线方式，符合设计要求；
5.1.4开箱检查，应对照装箱清单逐项检查核对，并进行登记；
5.1.5检查变压器无碰撞，变形，完好无损伤，附件、备件符合图纸设计要求，应有厂家的出厂证明文件（生产日期、合格证等）；
5.1.6避雷器、套管等应试验合格，符合交接验收标准要求；
5.1.7风冷控制箱柜内的配线外观不应受损规格应正确，绝缘应良好；
5.1.8严格执行《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-2010
5.1.9严格执行《电气装置安装工程质量检验及评定规程》DL/T5161.3-2002
5.1.10严格执行青海省电力设计院工程施工设计图纸要求
5.1.12严格按华鹏变压器厂有限公司产品说明书、技术资料等施工。
5.1.13严格执行各级质量验收制度，确保施工质量。
5.2 主变设备本体及附件安装质量检验要求
工序检验项目性质质量标准检验方法及器具
基础安装
预埋件按设计规定对照设计图纸检查基础水平误差﹤5mm 用水准仪检查
轨道间距误差﹤5mm 用尺测量
就
位
前
检查
充气运输气体压力0.01MPa～0.03MPa 检查压力表带油运输不渗油顶盖螺栓紧固观察检查
绝缘油性能标准规定值检查试验报告
套管与封闭母线中心线主要一致用尺及经纬仪检查
本体就位
滚轮安装能灵活转动
搬动检查制动器安装牢固、可拆
支墩变压器预埋件连接牢固
观察检查本体接地主要
冲击值和次数对照厂家规定检查邮箱顶部定位装置观察检查
工序检验项目性质质量标准检验方法及器具
器身外观
器身各部位主要无移动
观察检查各部件外观主要无烧损、损坏及变形
各部位绑扎措施齐全、紧固板动检查绝缘螺栓及垫块主要齐全、无损坏、措施可靠用扳手检查绕组及引出线绝缘层主要完整，包缠牢固紧密观察检查
铁芯铁芯接地主要1点，连接可靠观察检查铁芯绝缘主要兆欧表加压1min无闪络用兆欧表检查
绕组裸导体
外观无毛刺、尖角、断股、观察检查
焊接满焊无脱焊观察检查高压应力锥完好
观察检查
油路（有围屏者除外）无异物、畅通
均压屏蔽罩完好、无损伤
线圈固定检查主要固定牢固手指摇动检查
绕组绝缘主要不低于出厂值的70﹪用2500V兆欧表检查
电压切换装置
连接可靠观察检查
开关
触头
清洁度、弹力无锈蚀、弹性良好扳动检查接触主要可靠，塞尺塞不进塞尺检查对应位置正确、一致操动检查部件装配齐全、正确观察检查无励磁
分接开关
操作杆长度三相一致
观察检查转动器动作灵活、密封良好
有载调压分
接开关
开关动作顺序主要正确、切换时无开路仪表测量
切换开关密封良好观察检查
其他油循环管与下轭接口密封良好观察检查各部位清理主要无杂物、污迹、屑末
阀门动作开闭灵活，知识正确操动检查
回罩
法兰连接紧固、螺栓受力均匀力矩扳手检查器身暴露在空气中的时间主要符合GBJ147-1990规定记录实际值
工序检验项目性质质量标准检验方法及器具
高压套管安装
套管及电流互感器试验主要合格检查试验报告升
高
座
安
装
外观
检查
接线端子牢固,无渗漏油
观察检查放气塞升高座最高处
安装位置正确
观察检查绝缘筒装配正确,不影响套管穿入
法兰连接紧密
套套管检查清洁、无损伤、油位正常观察检查
管安装
法兰连接螺栓主要齐全、紧固用力矩扳手检查引
出
线
安
装
穿线顺直不扭曲
观察检查应力锥在均压罩内，深度合适
均压球距屏蔽罩15mm左右用尺检查
等电位铜片连接可靠扳动检查
引线套管连接主要连接螺栓紧固密封良好观察、力矩扳手检查
低压套管套管检查清洁、无损伤观察检查
法兰连接主要连接螺栓紧固用力矩扳手检查
电压切换装置无励磁
开关
传动连杆回装正确，转动无卡阻转动检查
指示器密封良好观察检查有载调
压开关
分接头位置指示主要对应且连锁、限位正确操动检查油室密封良好观察检查
储油柜安装
内部检查清洁、无杂物触摸、观察胶囊或隔膜无变形、损伤，且清洁观察检查胶囊或隔膜气密性主要无泄漏缓慢充气试验胶囊口密封无泄漏、呼吸畅通
观察检查油位计检查反映真实油位
吸湿器安装
连通管无堵塞，且清洁
观察检查油封油位在油面线处
吸湿剂颜色正常
工序检验项目性质质量标准检验方法及器具
安全气道安装及压力释放阀
内部检查无杂物、污迹
观察检查隔膜完好
隔膜及法兰连接主要严密，不与大气相通
隔膜位置触点动作准确，绝缘良好试灯、兆欧表释放器
压力
位置正确
观察检查阀盖及弹簧主要无变动
安
装
电触点检查动作准确，绝缘良好检查试验报告
气体继电器
校验主要合格检查试验报告继电器安装位置正确、无渗漏
观察检查连通管升高坡度主要便于气体排向继电器
温度计安装
温度计校验制造厂已校验查校验报告插座内介质及密封与箱内油一致，密封良好
观察检查侧温包毛细导管无压扁、死弯、
冷却器安装
外观检查无变形，法兰端面平整观察检查密封性试验主要按制造厂规定检查记录
支座及拉杆调整主要密封垫居中不偏心受压
观察检查潜油泵结合面严密
流速、差压继电器安制造厂规定对照厂家规定检查风扇牢固、叶片无变形观察检查
阀门动作操作灵活，位置正确操动试验
外接管路内壁清洁，流向标志正确观察检查
净油器安装内部检查清洁、无杂物、污迹
观察检查滤网检查主要完好
吸湿剂白色不透明
其他耐油绝缘导线排列整齐，措施安全
观察检查接线箱盒牢固、密封良好
控制箱安装牢固扳动检查
5.3技术记录及签证
5.3.1变压器运输冲击记录
5.3.2变压器破氮前氮气压力检查记录5.3.3绝缘油试验记录
5.3.4气体继电器校验记录
5.3.5变压器检查（隐蔽）签证
5.3.6冷却器密封试验签证
5.3.7真空注油及密封试验签证
5.3.8变压器带电试运签证
6.强制性条文的相关规定
《电气装置安装工程电力变压器﹑油浸电抗器﹑互感器施工及验收规范》GBJ148—1990
第2.3.2条当含氧量未达到18％以上时，人员不得进入。
第2.7.1条绝缘油必须按现行的国家标准《电气装置安装工程电气设备交接试验标准》的规定试验合格后，方可注入变压器﹑电抗器中。
不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，必须做混油实验。
第2.10.2条变压器﹑电抗器在试运行前，应进行全面检查，确认其符合运行条件时，方可投入试运行。检查项目如下︰
一﹑本体﹑冷却装置及所有附件应无缺陷，且不渗由。
二﹑事故排油设施应完好，消防设施齐全。
三﹑接地引下线及其与主接地网的连接应满足设计要求，接地应可靠。
铁芯和夹件的接地引出套管﹑套管的接地小套管及电压抽取装置不用时其抽出端子均应接地；备用电流互感器二次端子应短接接地；套管顶部结构的接触及密封应良好。
四﹑分接头的位置应符合运行要求；有载调压切换装置的远方操作应动作可靠，指示位置正确。
五﹑变压器的全部电气试验应合格；保护装置整定值符合规定；操作及联动试验正确。
7.安全及文明施工措施
7.1 安全措施
7.1.1变压器施工中贯彻“安全第一，预防为主，综合治理”的方针，经常组织安全学习，严格遵守安全规程，不得违章指挥，违章作业，杜绝各类事故的发生。
7.1.2参加施工人员应经安全考试合格，并经技术交底，做到责任到人。并严格执行安全工作票及危险点预控措施表要求。
7.1.3施工用滤油机、真空泵等电动工具、机具均应绝缘良好，并有良好接地。
7.1.4吊装变压器时，吊索或钢丝绳应满足要求，听从起重人员指挥，以免损伤设备，防止坠落砸伤人员。
7.1.5高空作业时必须系好安全带，戴好安全帽；工作时相互提醒，严防高空坠落事故发生。
7.1.6变压器附件安装时，使用的扳手等工器具应系保险绳，施工人员应穿无扣工作服，不许带手表、钥匙及其它物品，以防滑落到变压器内。
7.1.7搭设的架子必须规范、正确，架子搭设好后须经安全人员验收合格后挂牌使用。
7.1.8变压器及储油罐附近严禁动用明火、严禁吸烟。
7.1.9当天完工后做到“工完、料净、场地清”。
7.2 文明施工措施
7.2.1施工现场设备材料堆放要整齐、有序；
7.2.2施工现场要做到工完、料尽、场地清；
7.2.3废料要堆放在指定的地方，严禁乱堆乱放；
7.2.4施工现场的设备材料要做好标识；
7.2.5施工现场禁止吸烟；
7.2.6施工人员要穿公司发放的工作服，做到着装统一；
8.施工工程机具及人员
8.1工具准备
序号名称规格/型号单位数量备注
1 吊车35吨台 2
2 真空滤油机台 1
3 真空泵台 1
4 电焊机ZX—400 台 1
5 套筒扳手32件套 1
6 活动扳手17″19″22″24 把 4
7 油罐25吨只 3
8 无扣工作服套 4
9 压力表块 2
10 塑料管Ф50 米100
11 酒精温度计支 2
12 干湿温度计支 2
13 尼龙绳扣5吨根 6
14 棉纱公斤10
15 白布卷 1
16 滤油纸张20
17 塑料布卷 1
18 白布带卷10
19 管卡与塑料管子配套只50
20 帐篷6米顶 1
21 管钳60mm 把 1
22 一字、十字螺丝刀250mm 把各2
23 双头呆扳手17*19 22*24 把各2
24 双头呆扳手24*30 32*34 把各2
25 裁纸刀把 2 8.2劳动力配备
工种人数备注
技术人员 1
电气领工 4 持证上岗
电气安装工 6 持证上岗
电焊工 1 持证上岗
力工 6
9.辨识与风险评价登记表
序号作业
活动
风险因素
可能导致
的事故
判别依
据
（I~V）
作业条件
风险性评价风险
级别
现有控制措施
备
注
L E C D
1 设备
材料
吊装
捆扎不牢或绑扎
方法错误
倾倒Ⅳ 6 3 3 54 2
将设备、材料
固定牢固吊车司机、起重
工信号传递有误
物体打击、
起重伤害
Ⅰ 6 0.5 15 45 2 教育检查制止
2 电
焊
作
业
焊机、把钳有漏
电之处
触电、着火
设备短路
Ⅳ 3 3 3 27 2
施焊前检查焊
机及把钳电焊机未接地触电Ⅳ 6 0.5 7 21 2
站班会交底，
加强检查未使用防护眼
镜、手套
烫伤Ⅳ 6 0.5 1 3 1
站班会交底，
现场监督带电移动把线触电Ⅳ 6 0.5 15 45 2
长距离移动时
应停电进行
3 高空基础上、架子上、物体打击Ⅳ 3 2 3 18 2 及时清理检查
10.环境因素识别与评价登记表
作业 设备上放置的工
具、材料及物品
冒险心理
机械伤害、
物体打击
Ⅳ
3
2
3 18
1
教育检查制止
架板放置东西超重架子稳定性差
脚手架及
设备坍塌 Ⅳ
3
2
3 18
1
加强现场监督
违章作业
机械伤害 Ⅳ
3
2
3 18
1
培训与教育
违章指挥
机械伤害、
物体打击
Ⅳ
3
2
3 18
1
培训与教育
判别依据
Ⅰ.不符合法律法规及其他要求；Ⅱ.曾发生过事故，仍未采取有效控制措施； Ⅲ.相关方
合理抱怨或要求；Ⅳ.直接观察到的危险； Ⅴ.定量评价（LEC 法）
序
号 作业活动
环境因素及影响
判别
依据 多因子评价法
现有措施
a b c d e f M
1
设备开箱
产生废物、垃圾 Ⅳ
2 3 2 2 2 2 13
及时清理
2
设备及材料安装
施工过程中产生的废
品、废料对环境产生
影响。
Ⅳ
3 2 2 1 2 2 12
每天清理
3
变压器注油
土地污染
Ⅳ
1 3 1
2
3 2 12
经常检查,防止漏油
主变施工方案
专项施工方案报审表

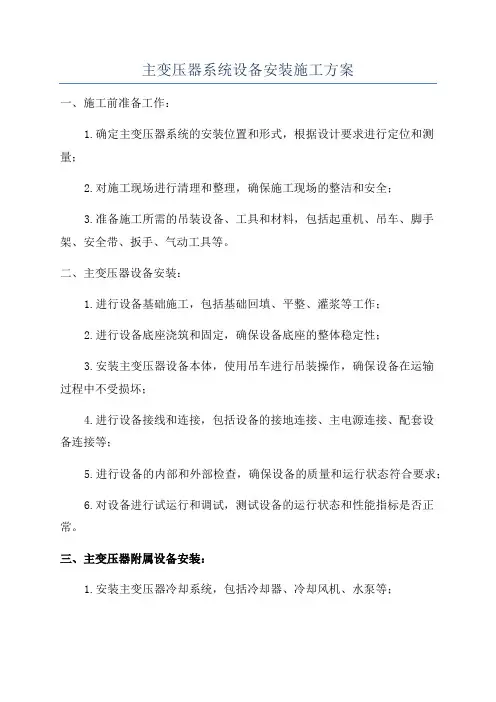

四子王乌兰花110kV变电站工程 主变压器系统设备安装施工方案 批准：年月日 审核：年月日 编制：年月日
内蒙古第三电力建设工程有限责任公司 四子王乌兰花110kV变电站工程项目部 二O一五年十月 1、编制说明 本方案按正常情况下检查编制。变压器本体到货后，由我公司负责对本附件安装，变压器本体由制造厂负责就位。本工程两台主变，型号为SZ11-63000/110；额定容量为63000/MVA；相数为三相；频率50Hz；连接组标号Yndll；冷却方式ONAN;额定电压：(110±8×1.25%)/10.5kV。 2、编制依据 《电气安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90（国家标准） 《主变压器施工图纸》 《生产厂家的技术资料》 《电力设备预防性试验规程》 3、主变压器施工程序简介 3.1、变压器器身以及附件到货检查,验收； 3.2、绝缘油试验、以及附件相关高压试验； 3.3、主变压器附件安装； 3.4、抽真空及真空注油； 3.5、热油循环；
3.6、主变试验； 3.7、补油和静置 4、主变压器以及附件到货检查，验收 4.1、基本内容 4.1.1、按照设计图纸及厂家技术资料，核对变压器与定货合同是否一致； 4.1.2、根据出厂文件目录核对所提供的资料是否齐全； 4.1.3、按照出厂资料检查变压器附件是否齐全，有无损伤或配备不全情况。4.2、主变压器本体检查 4.2.1、主变压器本体就位后，拆下变压器装设的冲击记录仪并打印记录数据。分析记录，判断变压器本体在运输、装卸、就位施工中的受冲击情况，应符合生产厂家的技术要求。 4.2.2、检查主变压器本体携带的外围设备应无损伤、变形且装配备件齐全；4.3、主变压器附件检查，核对到货清单。 4.3.1、对于运输至现场的大型附件，应根据现场实际情况放置在开阔平坦，附近无其他设备和临时建筑物的地方，便于开箱检查和安装施工，小型配件放在干燥的库房中； 4.3.2、对于绝缘油，到达现场后要进行目测验收，其油罐应保持良好的密封；4.3.3、散热器（冷却器）、联气管、安全气道、净油器等外包装应密封。表计、风扇、气体继电器、测温装置、绝缘材料等包装应良好，本身无破损、变形，指示应正确动作应可靠，现场拆箱后，气体继电器和测温装置送于实验室检验； 4.3.4、套管的升高座、油枕、调压油箱等包装密封应良好。套管外包装应无破损，变形，套管本身应光滑无损伤，瓷绝缘外观良好无破釉或掉瓷，结线端应完好无损
变压器施工组织设计方案
审批
变压器安装施工方案 一、概况 1、清水河220kV变电站新建工程最终上4台主变压器、本期上#2和#3主变压器、四台主变压器的构架、上跨线等本期一次完成。变压器采用山东泰开变压器有限公司的产品。变压器型号：SFSZ11-240000/220 2、施工执行技术标准 （1）《电力变压器》 （2）《油浸式电力变压器技术参数和要求》 （3）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148－90 （4）《变压器运行规程》DL/T572—95 （5）《电力设备预防性实验规程》DL/T 596－1996 （6）《电业安全工作规定》 （7）《电气装置安装工程施工及验收规范》 二、施工工序流程图（如下图示）
三、安装技术措施 根据安装工序流程，每道工序除严格按规程、规范和厂家技术说明书要求施工外，安装过程中主要控制以下几道工序：开箱清点、附件检查、本体就位、变压器油处理、器身检查、真空注油。 1、开箱清点及附件检查 在清点附件时，主要进行下列外观检查在清点附件时，主要进行下列外观检查；（1）本体内气体压力应为正压，压力在0.01~0.03Mpa之间。 ⑵根据装箱清单检查所到的设备及附件的技术文件是否齐全，检查变压器外表有无机械损伤、温度计、导油管等预留孔是否齐全各种封盖螺丝是否齐全紧固，对分散包装运输的附件要按清单逐一清点。⑶套管应无损伤、无裂纹、无渗漏油，散热器、油泵、导油管等应密封良好⑷检查冲击记录仪X、Y、Z三维均小于3g。 2、本体就位 变压器就位之前，在基础及变压器上标出纵横中心线，变压器按标识就位，变压器就位时要保证变压器中心线与基础中心线一致。 3、排氮 一般变压器均采用充氮运输，变压器就位后首先进行排氮。排氮有两种方法：注油排氮及抽真空排氮。 本站采用抽真空排氮 将排氮口装设在空气流通处，用真空泵抽真空。充氮运输的变
主变压器施工方案DOC
施工组织设计/施工安全技术方案审批表
获各琦220kV变扩建工程主变压器安装施工方案 内蒙古送变电有限责任公司 获各琦220kV变扩建工程项目部 2013年08月15日
获各琦220kV变扩建工程 主变压器安装施工方案 1、编制依据 《电气装置安装工程高压电器施工及验收规范》GB50148-2010（国家标准） 《主变压器说明书和技术资料》 《获各琦220kV变电站主变压器施工图纸》 《电气装置安装工程高压电器施工》作业指导书 《电力建设安全工作规程》和《电力建设安全健康与环境管理工作规定》 2、施工概况 本次#2主变扩建工程，新建一台120MV A主变压器一台，220KV出线一回，110KV无出线，35KV出线一回，主变35KV侧装设一组9MV AR和一组（3+6）MV AR电容器。本期220KV、110KV、35KV均由单母线完善为双母线。 主变压器采用三相三绕阻、自冷、有载调压变压器。220KV、110KV、35KV均采用瓷柱式断路器。主变压器型号：SSZ11-120000/220.。设备形式与前期工程一致，本期无新征用地。 3、工前准备及施工人员组织 施工前工作人员应认真熟悉图纸，了解现场施工情况。所需材料、工器具均应到达施工现场，以确保施工作业连续进行。设 备安装时，要求各工序必须严格把关，并设有专职人员负责，以 确保施工质量及安全，技术及安全人员必须在施工前认真学习施
工规范、施工图纸并及时向施工人员进行交底。 施工负责人：赵利勇、路晓宇 施工队长：赵顺利、陈春彥 技术负责人：杨晓栋 质检负责人：闫利民 安全负责人：奚晶 施工人员：高玉武、陈春彦等 4、主要施工机械及工器具 主要施工机械及工器具 5、设备安装、调整施工措施
变压器安装施工方案
变压器安装施工方案 Revised by Chen Zhen in 2021
一、工程概括 1．工程地点：0000000000 2. 工程概况：本工程的高压电气部分包括变压器的安装调试、高压配电柜的安装调试、高压电缆的敷设和调试、高压电机的安装检查和调试。其变压器安装调试是一个非常重要的环节，为确保变压器安装调试顺利施工，保证施工质量，特编制本施工方案，以指导施工。 二、编制依据 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑电气工程施工质量验收规范》GB50303-2002 《电气装置安装工程高压电器施工及验收规范》GBJ147-90 《电气装置安装工程电气设备交接试验标准》 GB50397—2007 《电气装置安装工程电力变压器、油浸电抗器、互感器施工验收规范》GBJ148—90 《变压器油》GB2536—90 《电气装置安装工程母线装置施工及验收规范》GBJ149----90 《电气装置安装工程质量检验评定规程》DL/T5161-2002? 三、施工准备 设备及材料要求 变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压及接线组别等技术数据。 变压器的容量，规格及型号必须符合设计要求。附件、备件齐全，并有出厂合格证及技术文件。 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。 螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。
其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。 主要机具 3.2.1 搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。 3.2.2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。 3.2.3 测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。 作业条件 3.3.1 施工图及技术资料齐全无误。 3.3.2 土建施工基本完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。 3.3.3 变压器轨道安装完毕，并符合设计要求（注：此项工作应由土建操作，安装单位配合）。 3.3.4 墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。 3.3.5 室内地面工程结束，场地清理干净，道路畅通。 四、变压器安装施工 安装工艺流程 电力变压器安装工艺流程如下图1所示： 图1 基础验收 变压器就位前，要先对基础进行验收，并填写“设备基础验收记录”基础的中心与标高应符合工程需要，轨距应与变压器轮距相吻合，具体要求：4.2.1 轨道水平误差不应超过5mm. 4.2.2 实际轨道不应小于设计轨道，误差不应超过＋5mm。 4.2.3 轨面对设计标高的误差不应超过±5mm。
更换变压器施工方案
更换变压器施工方案
济宁医学院附属医院 1#.2#?6#变压器更换工程 施工组织方案 山东国能工程有限公司 2014年4月27日
编制依据 《电气装置安装工程施工及验收规范》变压器部分。 二、工程概况 1.工程概述 （1）济宁医学院附属医院3台干式变压器更换即（1#.2#.6#变压器），原有的3台1250kVA的配电变压器老旧落后，难以继续满足供电需求，需要更换为3台1250KVA新型节能干式变压器，并进行试验送电。 （2）工程总工期：2014年5月20前完成。 2.工程特点 本工程主要特点是施工位置为医院主配电室，施工难度、协调配合量大，一定程度上增加了施工难度，针对这些特点我公司精心组织，合理安排，安安全全完成工程任务。 3.施工特点 针对工程的施工工期、质量目标、项目管理架构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要技术措施、安全、文明施工、推广新技术等诸多因素尽可能做了充分考虑，突出其科学性、适用性及针对性。 三、总体目标 1.质量目标 我公司本着“追求质量卓越、信守合同承诺、保持过程受控、交付满意工程”的质量方针，切实按照《电气装置安装工程施工及验收规范》的有关规定，严把每道工序的质量关，精心组织、严格管理，创出精品我们的质量目标是：分项工程合格率100%客户满意率合格率100%严格控制质量、工期、安全、如期完成工程。 2?工期目标
我们将加大投入，精心组织施工，将工期尽量缩短，并按照合同中的约定，立即进行施工人员和机械的准备，确保在最短的时间内完成本工程施工任务。 3.安全目标 安全生产目标：在本工程施工中，我公司将严格贯彻“安全第一，预防为主”的方针，遵守国家和公司的各项规定，组织施工，创建安全生产、标准化现场。制定本项目各工序、工种的安全施工方案。 4.文明施工目标 我公司将严格按关于文明施工管理条例和公司相关工程项目综合管理达标规定、电力行业管理规定进行现场文明施工管理，场内各种材料堆码成垛，实行无垃圾管理，保持场容环境卫生，创公司文明施工现场。为建设单位用户提供一流服务；同建设单位保持良好的合作关系。 四、施工前期准备 1.明确职权和职责 明确岗位职责的主要目的是为了能够更好地解决责、权、利的关系，充分调动职工的积极性，形成激励机制、动力机制、自我约束机制，促进施工处内部的管理工作。 (1)项目经理的职责 (1-1)认真贯彻执行国家有关企业生产的方针、政策、法令、法规及 各项施工制度 (1-2)负责按公司施工计划要求，组织制定工地分期施工计划，并贯彻实施。 (1-3)负责贯彻执行工地的岗位责任制，定期召开工地行政例会，布置、检查、考核工地管理人员和施工处负责人的工作情况。
变压器施工方案
审 批 一、 简况 1、清水河220kV 变电站新建工程最终上4 台主变压器、本期上#2和#3主变压器、四台主变压器地构架、上跨线等本期一次完成.变压器采用山东泰开变压器有限公司地产品.变压器型号：SFSZ11- 240000/2202（1（2（3）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》 GBJ148－90 （4）《变压器运行规程》DL/T572—95 （5（6（7二、 施工工序流程图（如下图示）
三、安装技术措施 根据安装工序流程，每道工序除严格按规程、规范和厂家技术说明书要求施工外，安装过程中主要控制以下几道工序：开箱清点、附件检查、本体就位、变压器油处理、器身检查、真空注油. 1、开箱清点及附件检查 在清点附件时，主要进行下列外观检查在清点附件时，主要进行下列外观检查；（1）本体内气体压力应为正压，压力在0.01~0.03Mpa之间.⑵根据装箱清单检查所到地设备及附件地技术文件是否齐全，检查变压器外表有无机械损伤、温度计、导油管等预留孔是否齐全各种封盖螺丝是否齐全紧固，对分散包装运输地附件要按清单逐一清点.⑶套管应无损伤、无裂纹、无渗漏油，散热器、油泵、导油管等应密封良好⑷检查冲击记录仪X、Y、Z三维均小于3g. 2、本体就位 变压器就位之前，在基础及变压器上标出纵横中心线，变压器按标识就位，变压器就位时要保证变压器中心线与基础中心线一致. 3、排氮 一般变压器均采用充氮运输，变压器就位后首先进行排氮.排氮有两种方法：注油排氮及抽真空排氮. 本站采用抽真空排氮 将排氮口装设在空气流通处，用真空泵抽真空.充氮运输地变压器身吊罩检查时，先让器身在空气中暴露15分钟以上，将氮气充
主变压器安装施工方案样本
目录 一、目 (1) 二、引用原则 (1) 三、项目部职责 (1) 四、施工流程图 (2) 五、施工流程及质量控制要点 (3) 5.1 施工准备 (3) 5.2 设备到货检查 (3) 5.3 套管等附件检查实验 (4) 5.4 器身检查和接线 (5) 5.5 冷却装置等附件安装 (6) 5.6抽真空 (8) 5.7真空注油 (8) 5.8 热油循环 (9) 5.9静置 (9) 5.10整体密封实验 (10) 5.11交接实验 (10) 六、安全注意事项 (10) 七、危险点辩识及预控办法 (12) 一、目
为了保证设备安装施工作业现场安装质量和安全，保证安装符合规范规程、设计规定、厂家资料，杜绝各类事故（事件）发生，使人员伤害和财产损失减少到最低限度、达到零目的。 二、引用原则 1、《电气装置安装工程电气设备交接实验原则》GB 50150-。 2、《电气装置安装工程高压电器施工及验收规范》GB50147-。 3、《电气装置安装工程质量检查及评估规程》DL/T 5161.1-5161.17-。 4、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB 50148-。 5、《电气装置安装工程接地装置施工及验收规程》GB 50169-。 6、《国家电网公司输变电工程施工安全风险辨认、评估及预控办法管理办法》国网（基建/3）176-。 7、《国家电网公司基建安全管理规定》国网（基建/2）173-。 8、《国家电网公司输变电工程原则工艺管理办法》国网（基建/3）186-。 9、国网基建部关于应用《变电站工程重要电气设备安装质量工艺核心环节管控记录卡》告知》基建安质[]42号文。 10、产品阐明书、设计施工图。 三、项目部职责 1、项目部质量安全部门负责施工现场安全监督检查，并对在施工现场也许浮现危险（事故）事件制定相应应急预案。 2、项目部工程管理（技术）部门负责施工现场组织管理和现场文明施工管理工作。同步负责安全技术办法编制、审核、安全技术交底及监督贯彻。
电力变压器安装施工方案
电力变压器安装施工方案 一、设备及材料准备 1、变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定容量，一二次额定电压，电流，阻抗，电 压％及接线组别等技术数据。 2、变压器的容量，规格及型号必须符合设计要求。附件备件齐全，并有岀厂合格证及技术文件。 3、型钢：各种规格型钢应符合设计要求，并无明显锈蚀。 4、螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。 5、其它材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。 二、主要机具 2、搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。 2、安装机具：台钻，砂轮，电焊机，气焊工具，电锤, 台虎钳，活扳子、鄉头，套丝板。 3、测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表, 万用表，电桥及测试仪器。
三、作业条件 1＞施工图及技术资料齐全无误。 2、土建工程基本施工完毕，标高、尺寸、结构及预埋件强度符合设计要求。 3、屋面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。 4、室内粗制地面工程结束，场地清理干净，道路畅通。 四、操作工艺 1、工艺流程： （1）＞设备点检查 1）＞设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并做好记录。 2）、按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。是否 齐全，有无丢失及损坏。 3）、变压器本体外观检查无损伤及变形，油漆完好无损伤。 4）、绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。 （2）、变压器二次搬运 1）、变压器二次搬运应由起重工作业，电工配合。最好采用汽车吊吊装，也可采用吊链吊装。
主变压器施工方案DOC.doc
施工组织设计 /施工安全技术方案审批表 编号工程名称获各琦 220kV 变电站工程主变压器安装方案批准人意见 分管（副）经理：时间： （副）总工程师：时间： 审批人及意见 工程部审核人及意见 审核人：时间： 安监部审核人及意见 审核人：时间： 质管部审核人及意见 审核人：时间：
获各琦 220kV 变扩建工程主变压器安装施工方案 内蒙古送变电有限责任公司 获各琦 220kV 变扩建工程项目部 2013年 08月 15日
获各琦 220kV变扩建工程 主变压器安装施工方案 1、编制依据 《电气装置安装工程高压电器施工及验收规范》GB50148-2010（国家标准） 《主变压器说明书和技术资料》 《获各琦 220kV 变电站主变压器施工图纸》 《电气装置安装工程高压电器施工》作业指导书 《电力建设安全工作规程》和《电力建设安全健康与环境管理工作规 定》 2、施工概况 本次 #2 主变扩建工程，新建一台 120MVA 主变压器一台， 220KV 出线一回， 110KV 无出线， 35KV 出线一回，主变 35KV 侧装设一组 9MVAR 和一组（3+6）MVAR 电容器。本期220KV、110KV、35KV 均由单母线完善为双母线。 主变压器采用三相三绕阻、自冷、有载调压变压器。220KV 、110KV、35KV 均采用瓷柱式断路器。主变压器型号：SSZ11-120000/220。.设备形式与前期工程一致，本期无新征用地。 3、工前准备及施工人员组织 施工前工作人员应认真熟悉图纸，了解现场施工情况。所需材料、工器具均应到达施工现场，以确保施工作业连续进行。设 备安装时，要求各工序必须严格把关，并设有专职人员负责，以 确保施工质量及安全，技术及安全人员必须在施工前认真学习施
主变压器安装施工方案
目录 一、目的 (1) 二、引用标准 (1) 三、项目部职责 (1) 四、施工流程图 (2) 五、施工流程及质量控制要点 (3) 5.1 施工准备 (3) 5.2 设备到货检查 (3) 5.3 套管等附件检查试验 (4) 5.4 器身检查和接线 (5) 5.5 冷却装置等附件安装 (6) 5.6抽真空 (8) 5.7真空注油 (8) 5.8 热油循环 (9) 5.9静置 (9) 5.10整体密封试验 (10) 5.11交接试验 (10) 六、安全注意事项 (10) 七、危险点辩识及预控措施 (12) 一、目的 为了保证设备安装施工作业现场的安装质量和安全，确保安装符合规范规程、设计要求、厂家资料，杜绝各类事故（事件）的发生，使人员的伤害和财产损失降低到最低程度、达到零目标。 二、引用标准 1、《电气装置安装工程电气设备交接试验标准》GB 50150-2006。 2、《电气装置安装工程高压电器施工及验收规范》GB50147-2010。 3、《电气装置安装工程质量检验及评定规程》DL/T 5161.1-5161.17-2002。 4、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB 50148-2010。
5、《电气装置安装工程接地装置施工及验收规程》GB 50169-2006。 6、《国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法》国网（基建/3）176-2015。 7、《国家电网公司基建安全管理规定》国网（基建/2）173-2015。 8、《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-2015。 9、国网基建部关于应用《变电站工程主要电气设备安装质量工艺关键环节管控记录卡》的通知》基建安质[2015]42号文。 10、产品说明书、设计施工图。 三、项目部职责 1、项目部质量安全部门负责施工现场安全的监督检查，并对在施工现场可能出现的危险（事故）事件制定相应的应急预案。 2、项目部工程管理（技术）部门负责施工现场组织管理和现场文明施工的管理工作。同时负责安全技术措施的编制、审核、安全技术交底及监督落实。 3、项目部综合办公室负责施工车辆的调度管理，并协调各部门搞好后勤工作。同时负责临时劳务人员的采购、管理并对其使用情况进行监督。 4、项目部物资部门负责施工机械设备的管理和维护保养工作，负责生产物资的采购、使用和报废等工作的管理，以及负责劳保用品的使用。 5、现场专(兼)职安全人员负责对施工现场进行监督检查、现场纠违及事故隐患督促整改等。 6、工作场所内的施工人员及其他人员应遵守相应的规章制度和有关法律、法规、现场安全生产管理规定等。 7、施工组织管理体系图：
新增变压器工程施工组织设计方案
市城市建设投资开发 施 工 方 案 市三源建设工程 2016年12月25日
目录 一、总述 (3) 1、依据 (3) 2、工程概况 (3) 3、标准 (4) 二、施工方案 (4) 1、施工准备 (4) 2、施工机具配备 (5) 3、施工安排 (7) 三、施工工艺 (10) 1、变压器安装 (11) 2、一次接线作业 (12) 3、附件安装作业 (13) 4、开关柜安装 (13) 5、母线安装 (14) 6、开关柜调试 (15) 7、变压器试验 (16) 8、导线施工要求 (17) 四、安全管理 (18) 五、质量目标、质量保证体系及技术组织措施 (19) 1、质量目标及标准 (19) 2、编制质量保证计划 (19) 3、技术交底 (20) 4、质量管理组织机构及主要职责 (21) 5、质量保证技术措施 (22) 六、安全文明施工注意事项 (26) 6.1文明施工 (26) 6.2环境保护 (26) 七、现场应急处置 (27)
一、总述 1、依据 1.1市城市建设投资开发变压器安装工程 1.2建设单位签订的供电方案协议 1.3同甲方现场勘查确定的施工方案 2、工程概况 2.1工程名称：市城市建设投资开发变压器安装工程 2.2工程地点：省市昭阳区国学路 2.3工程围：在市昭阳区国学路110kV省耕塘变电站10kV太平三横一回线10kV国学路3号分支箱搭火处电源装置变压器及计量表一套2.4工程容：在市昭阳区国学路110kV省耕塘变电站10kV太平三横一回线10kV国学路3号分支箱搭火处，安装250kVA变压器一台，铺设电力电缆60米(型号：YJV22-8.7/15kV-3×50),安装高压计量装置一套）。 2.5甲乙双方供受电设施的投资界面及建设责任围： 甲方负责投资建设的供受电设施围：110kV省耕塘变电站10kV太平三横一回线10kV国学路3号分支箱塔火处至客户变压器由甲方负责投资建设。 乙方负责投资建设的供电设施围：110kV省耕塘变电站10kV太平三横一回线10kV国学路3号分支箱塔火处电源则由乙方投资建设。
更换变压器施工方案(参考)(1)
江苏电力职业技能训练基地实训指导书 更换配电变压器施工方案 江苏省电力职业技能训练基地 2007年12月 更换变压器施工方案教材 一、配电变压器停、送电的操作 1、操作跌落式熔断器(保险)，应使用合格的绝缘棒进行操作，雨天操作应使用有防雨罩的绝缘棒，并戴绝缘手套。 2、在配电变压器台架上进行工作，不论线路是否停电，应先拉开低压侧刀闸，后拉开高压侧隔离开关(刀闸)或跌落式熔断器 (保险)，在停电的高、低压引线上验电、接地。上述操作在工作负责人监护下进行时，可不用操作票。 3、高压跌落式熔断器的操作方法 （1）、操作跌落式熔断器时要选好位置，使用足够长度的绝缘杆在地面操作与带电部位保持足够距离，严禁上变台操作。 （2）、在操作中，拉闸先断中间相，后断两边相；合闸先合两边相，后合中间相。 （3）、如遇到风天操作，拉闸应先断中间相，次下风相，最后断上风相；合闸应先合上风相，次合下风相，最后合中间相。 （4）、带刀闸的低压出线停电时，先拉开空气开关，再拉出线侧刀闸，最后拉母线侧刀闸；送电时，先合母线侧刀闸，再合出线侧刀闸，最后合空气开关。 二、施工过程 1、调换配电变压器的依据 1）、配变故障 2）、配变增容 3）、配变减容 2、应遵守的规章制度 1）、《农村低压电力技术规程》DL499-1992 2）、《电力安全工作规程》（电力线路部分）国家电网安监［2005］83号 3）、《电力变压器运行规程》DL/T572-1995 4）、《架空绝缘配电线路施工及验收规程》DL/T602-1996 3、具体施工步骤：
三、编写施工的三措方案（一）、组织措施
1、明确调换配电变压器的工作班并确定工作负责人 工作班：xx供电公司配电工区检修二班 工作负责人：张三，必须具有市公司安监部发文确认。 2、明确工作负责人和工作班人员的职权和职责 工作负责人的职权和职责： 组织并合理分配工作，进行安全教育、督促、监护工作人员遵守安全规程，检查安全措施是否正确完备，安全措施是否符合现场实际条件。一般情况下，工作前对工作人员交待安全事项，对整个工程的安全、技术等负责，工作结束后总结经验与不足之处，工作负责人不得兼做其他工作。 工作班人员的职权和职责： 1）明确工作内容、工作流程、安全措施、工作中的危险点，并履行确认手续； 2）严格遵守安全规章制度、技术规程和劳动纪律，正确使用安全工器具和劳动保护用品； 3）相互关心工作安全，并监督《安规》的执行和现场安全措施的实施。 3、明确调换配电变压器的主要工作量和具体分工 主要工作量：具体分工 1）、工作票的办理--------------------- 工作负责人 2）、配电停电操作--------------------- 两人操作，一人监护，一人操作 3）、验电接地---------------------------- 两人进行，一人监护，一人操作 4）、拆除旧变压器--------------------- 工作负责人监护，两名工作人员杆上更换，一名人员负责起重指挥。 5）、安装新变压器--------------------- 工作负责人监护，两名工作人员杆上更换，一名人员负责起重指挥。 6）、工作后检查------------------------- 工作负责人 （二）、技术措施 1、根据项目要求和现场实际选择合理的施工方案 是否需要高压线路停电；吊装配变采用吊车还是绑扎大梁用手拉葫芦吊装；如采用吊车需用多少吨位的吊车；如地形复杂，变压器如何到达现场，采用人工还是机械，需要的多少人工和工器具； 2、施工中应配备的主要工器具和材料 10kV操作杆一套，10kV、400V验电器各一个，10kV绝缘鞋一双，10kV绝缘手套一双，高压接地线一组，低压短路线一组，安全围栏两套，钢丝绳一根，吊绳一根，安全带两副，脚扣2副，2500V、500V绝缘摇表各一只。 8#铁丝5公斤。 （三）、安全措施 1、配电变压器、工器具、材料运输的安全事项
新增变压器施工方案
昭通市城市建设投资开发有限公司 施 工 方 案 濮阳市三源建设工程有限公司 2016年12月25日
目录 一、总述 (3) 1、依据 (3) 2、工程概况 (3) 3、标准 (4) 二、施工方案 (4) 1、施工准备 (4) 2、施工机具配备 (5) 3、施工安排 (7) 三、施工工艺 (10) 1、变压器安装 (11) 2、一次接线作业 (12) 3、附件安装作业 (13) 4、开关柜安装 (13) 5、母线安装 (14) 6、开关柜调试 (15) 7、变压器试验 (16) 8、导线施工要求 (17) 四、安全管理 (18) 五、质量目标、质量保证体系及技术组织措施 (19) 1、质量目标及标准 (19) 2、编制质量保证计划 (19) 3、技术交底 (20) 4、质量管理组织机构及主要职责 (21) 5、质量保证技术措施 (22) 六、安全文明施工注意事项 (26) 6.1文明施工 (26) 6.2环境保护 (26) 七、现场应急处置 (27)
一、总述 1、依据 1.1昭通市城市建设投资开发有限公司变压器安装工程 1.2建设单位签订的供电方案协议 1.3同甲方现场勘查确定的施工方案 2、工程概况 2.1工程名称：昭通市城市建设投资开发有限公司变压器安装工程2.2工程地点：云南省昭通市昭阳区国学路 2.3工程范围：在昭通市昭阳区国学路110kV省耕塘变电站10kV太平三横一回线10kV国学路3号分支箱搭火处电源装置变压器及计量表一套 2.4工程内容：在昭通市昭阳区国学路110kV省耕塘变电站10kV太平三横一回线10kV国学路3号分支箱搭火处，安装250kVA变压器一台，铺设电力电缆60米(型号：YJV22-8.7/15kV-3×50),安装高压计量装置一套）。 2.5甲乙双方供受电设施的投资界面及建设责任范围： 甲方负责投资建设的供受电设施范围：110kV省耕塘变电站10kV太平三横一回线10kV国学路3号分支箱塔火处至客户变压器由甲方负责投资建设。 乙方负责投资建设的供电设施范围：110kV省耕塘变电站10kV太平
变压器安装施工方案
目录 1、工程概况 (1) 2、施工条件 (3) 3、劳动力及工器具安排 (3) 4、施工前准备项目及施工所用相应机械 (4) 5、施工工序及方法 (4) 6、作业的质量要求 (6) 7、作业的环境要求 (6) 8、作业的安全技术措施和文明施工 (8)
1．工程概况： 1.1本方案为华能沁北电厂一期工程#1机组主变压器安装施工方案。由于本变压器为分散运输，现场组装，与以往变压器安装方式存在差别，故编制本方案。 1.2工程量如下: 变压器真空干燥处理；变压器临时油箱运输；变压器临时油箱改造处理（在箱盖侧面加阀门）真空滤油机运输、接地、调试；真空泵运输、接地、调试；压力表、电磁阀、球阀安装及调试；滤油机棚搭拆；变压器高压套管临时支撑架制作。 1.3施工所需要的材料、工器具。
2．编制依据和相关文件： 2.1变压器安装使用说明书。 2.2施工图纸。西北电力设计院：F1831S-D0301 2.3《电气标准规范汇编》。 2.4《火电施工质量检验及评定标准》第五篇电气装置。 2.5《电力建设安全工作规程》。 3．劳动力及工器具安排： 3.1劳动力: 施工组长2人：韩新军、周波； 电工2人：范广军、孙德强； 起重工1人：张凤祥; 3.2工器具: 3.2.1吊车性能可靠，起吊速度缓慢、均匀。吊重大于20吨,吊高大于12米。 3.2.2滤油机性能良好，油管连接牢固。加热温度大于60℃,流量大于50m3/h,脱水能力5ppm 以下,脱气能力0.1%以下,设备极限真空100 Pa以下。 3.2.3真空泵排气量大于70L/S,极限真空小于1Pa 3.2.4力矩扳手力矩准确。 3.2.5测量工具、仪器、仪表经过校验合格。
更换变压器施工方案范本
更换变压器施工方 案
济宁医学院附属医院 1#.2#.6#变压器更换工程 施工组织方案 山东国能工程有限公司 4月27日
一、编制依据 《电气装置安装工程施工及验收规范》变压器部分。 二、工程概况 1.工程概述 （1）济宁医学院附属医院3台干式变压器更换即（1#.2#.6#变压器），原有的3台1250kVA的配电变压器老旧落后，难以继续满足供电需求，需要更换为3台1250KVA新型节能干式变压器，并进行试验送电。 （2）工程总工期： 5月20前完成。 2.工程特点 本工程主要特点是施工位置为医院主配电室，施工难度、协调配合量大，一定程度上增加了施工难度，针对这些特点我公司精心组织，合理安排，安安全全完成工程任务。 3. 施工特点 针对工程的施工工期、质量目标、项目管理架构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要技术措施、安全、文明施工、推广新技术等诸多因素尽可能做了充分考虑，突出其科学性、适用性及针对性。 三、总体目标 1.质量目标 我公司本着“追求质量卓越、信守合同承诺、保持过程受控、交付满意工程”的质量方针，切实按照《电气装置安装工程施工及
验收规范》的有关规定，严把每道工序的质量关，精心组织、严格管理，创出精品。我们的质量目标是：分项工程合格率100%，客户满意率合格率100%，严格控制质量、工期、安全、如期完成工程。 2.工期目标 我们将加大投入，精心组织施工，将工期尽量缩短，并按照合同中的约定，立即进行施工人员和机械的准备，确保在最短的时间内完成本工程施工任务。 3.安全目标 安全生产目标：在本工程施工中，我公司将严格贯彻“安全第一，预防为主”的方针，遵守国家和公司的各项规定，组织施工，创立安全生产、标准化现场。制定本项目各工序、工种的安全施工方案。 4.文明施工目标 我公司将严格按关于文明施工管理条例和公司相关工程项目综合管理达标规定、电力行业管理规定进行现场文明施工管理，场内各种材料堆码成垛，实行无垃圾管理，保持场容环境卫生，创公司文明施工现场。为建设单位用户提供一流服务；同建设单位保持良好的合作关系。 四、施工前期准备
主变压器及设备基础施工方案
一般施工方案（措施）报审表 工程名称：神农架青天110kv变电站工程编号：SJSB2-SG01-006 注本表一式4 份，由施工项目部填报，监理项目部、施工项目部各存1 份。 神农架青天110kV变电站新建工程 主变压器及室内GIS设备基础施工方案 咸宁市丰源电业有限责任公司 2018 年07 月 批准：日期：年月日 审核：日期：年月日 编制：日期：年月日 目录 1.编制目的和适用范围 (5) 2.引用主要文件、标准 (5) 3.标准工艺流程 (6) 4.室内GlS设备基础工艺 (9) 5.质量控制 (9) 5.1质量要求 (10) 5.2强制性条文要求 (11) 5.3质量通病防治措施 (15) 5.4标准工艺应用 (18)
5.5国家电网公司输电工程优质工程评优 (20) 6.安全文明施工及绿色施工 (20) 6.1安全技术措施 (21) 6.2安全强制性条文要求 (23) 6.3绿色施工措施 (24) 1、编写目的和适用范围 1.1 编写目的 明确施工过程中的各项要求，让参加施工的所有人员在各工序施工中按规定的程序和要求进行，为确保工程质量、安全目标的实现提供依据和技术保障。在基坑施工过程中，严格按施工方案的要求进行施工，确保施工过程安全有序，使施工质量得到保证。 1.2 适用范围 本施工方案适用于神农架青天110kV新建变电站工程主变压器及室内GIS设备基础的施工。 2、引用主要文件、标准 (1)招标文件及施工合同。 (2)相关标准、施工验收规范: 与施工有关的法律法规、国家现行标准及文件、国家电网公司规定、电力工程强制性条文等。其中主要标准及验收规范如下： 《输变电工程建设标准强制性条文实施管理规程》（Q/GDW248-2015） 《建筑基坑工程检测技术规范》（GB 50497-2009） 《建筑地基基础工程施工质量验收规范》（GB 50202-2012） 《建筑基坑支护技术规程》（JGJ 120-2012） 《混凝土结构工程施工质量验收规范》（GB50204—2002（2011 版）） 《砌体结构工程施工质量验收规范》（GB50203—2015） 《钢筋焊接及验收规程》(JGJ18-2012) 《工程测量规范》GB 50026—2007 《110-1000kV 变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW183-2012） 《国家电网公司基建安全管理规定》2014 版 《国家电网公司施工项目部标准施工手册（变电部分）》 《国家电网公司输变电工程施工工艺示范手册变电工程分册》 (3) 施工图纸《主变压器基础》、《室内GIS设备基础》。 (4) 现场业主项目部、监理项目部下发的各类管理性文件。 (5) 施工类管理及技术文件: 本工程《项目管理实施规划》、《强制性条文实施细则》、《质量通病防治》、《施工安全管理及风险控制方案》等。
更换变压器施工方案(参考)
江苏电力职业技能训练基地实训指导书更换配电变压器施工方案 江苏省电力职业技能训练基地 2007年12月
更换变压器施工方案教材 一、配电变压器停、送电的操作 1、操作跌落式熔断器(保险)，应使用合格的绝缘棒进行操作，雨天操作应使用有防雨罩的绝缘棒，并戴绝缘手套。 2、在配电变压器台架上进行工作，不论线路是否停电，应先拉开低压侧刀闸，后拉开高压侧隔离开关(刀闸)或跌落式熔断器 (保险)，在停电的高、低压引线上验电、接地。上述操作在工作负责人监护下进行时，可不用操作票。 3、高压跌落式熔断器的操作方法 （1）、操作跌落式熔断器时要选好位臵，使用足够长度的绝缘杆在地面操作与带电部位保持足够距离，严禁上变台操作。 （2）、在操作中，拉闸先断中间相，后断两边相；合闸先合两边相，后合中间相。 （3）、如遇到风天操作，拉闸应先断中间相，次下风相，最后断上风相；合闸应先合上风相，次合下风相，最后合中间相。 （4）、带刀闸的低压出线停电时，先拉开空气开关，再拉出线侧刀闸，最后拉母线侧刀闸；送电时，先合母线侧刀闸，再合出线侧刀闸，最后合空气开关。 二、施工过程 1、调换配电变压器的依据 1）、配变故障 2）、配变增容 3）、配变减容 2、应遵守的规章制度 1）、《农村低压电力技术规程》DL499-1992 2）、《电力安全工作规程》（电力线路部分）国家电网安监［2005］83号 3）、《电力变压器运行规程》DL/T572-1995 4）、《架空绝缘配电线路施工及验收规程》DL/T602-1996 3、具体施工步骤：
三、编写施工的三措方案 （一）、组织措施 1、明确调换配电变压器的工作班并确定工作负责人 工作班：xx供电公司配电工区检修二班 工作负责人：张三，必须具有市公司安监部发文确认。 2、明确工作负责人和工作班人员的职权和职责 工作负责人的职权和职责： 组织并合理分配工作，进行安全教育、督促、监护工作人员遵守安全规程，检查安全措施是否正确完备，安全措施是否符合现场实际条件。一般情况下，工作前对工作人员交待安全事项，对整个工程的安全、技术等负责，工作结束后总结经验与不足之处，工作负责人不得兼做其他工作。 工作班人员的职权和职责： 1）明确工作内容、工作流程、安全措施、工作中的危险点，并履行确认手续； 2）严格遵守安全规章制度、技术规程和劳动纪律，正确使用安全工器具和劳动保护用品； 3）相互关心工作安全，并监督《安规》的执行和现场安全措施的实施。 3、明确调换配电变压器的主要工作量和具体分工 主要工作量：具体分工 1）、工作票的办理--------------------- 工作负责人 2）、配电停电操作--------------------- 两人操作，一人监护，一人操作 3）、验电接地---------------------------- 两人进行，一人监护，一人操作 4）、拆除旧变压器--------------------- 工作负责人监护，两名工作人员杆上更换，一名人 员负责起重指挥。 5）、安装新变压器--------------------- 工作负责人监护，两名工作人员杆上更换，一名人 员负责起重指挥。 6）、工作后检查------------------------- 工作负责人 （二）、技术措施 1、根据项目要求和现场实际选择合理的施工方案 是否需要高压线路停电；吊装配变采用吊车还是绑扎大梁用手拉葫芦吊装；如采用吊车需用多少吨位的吊车；如地形复杂，变压器如何到达现场，采用人工还是机械，需要的多少人工和工器具； 2、施工中应配备的主要工器具和材料 10kV操作杆一套，10kV、400V验电器各一个，10kV绝缘鞋一双，10kV绝缘手套一双，高压接地线一组，低压短路线一组，安全围栏两套，钢丝绳一根，吊绳一根，安全带两副，脚扣2副，2500V、500V 绝缘摇表各一只。 8#铁丝5公斤。 （三）、安全措施 1、配电变压器、工器具、材料运输的安全事项 1）、装运电杆、变压器和线盘时应绑扎牢固，并用绳索绞紧混凝土水泥杆、线盘的周围应塞牢，防止滚动、移动伤人。运载超长、超高或重大物件时，物件重心应与车厢承重中心基本一致，超长物件尾部应设标志。严禁客货混装。 2）、装卸电杆等笨重物件应采取措施，防止散堆伤人。分散卸车时，每卸一根之前，应防止其余杆件滚动每卸完一处，应将车上其余的杆件绑扎牢固后，方可继续运送。 3）、人力运输的道路应事先清除障碍物，山区抬运笨重的物件应事先制定运输方案，采取必要的安全
变压器安装施工方案
变压器安装施工方案
（一）编制依据 1、《电气装置安装工程电力变压器、油浸电抗器、互感器施工 及验收规范》 GB 50148-2010 2、《建筑电气安装工程施工质量验收规范》GB 50303-2015 3、《电气装置安装工程电气设备交接试验标准》GB 50150-2016 4 、《电气装置安装工程接地装置施工及验收规范》GB 50169-2016 5、《供配电系统设计规范》GB 50052-2009 6、《建设工程施工现场供用电安全规范》GB 50194-2014 7、《城市夜景照明设计规范》 JGJ/T 16-2008 8、《建筑设计防火规范》 GB 50016-2014 9、《低压配电设计规范》 GB 50054-2011 10、《建筑施工高处作业安全技术规范》JGJ 80-2016 11、《建筑工程施工现场环境与卫生标准》JGJ 146-2013 12、《建筑工程项目管理规范》 GB/T 50326-2017 13、《建筑工程施工文件归档规范》GB/T 50328-2014 14、《电气装置安装工程质量检验及评定规程》DL/T 5161-2002 15 、《电气装置安装工程电缆线路施工及验收规范》 GB 50168-2006 16 、《电气装置安装工程母线装置施工及验收规范》 GB 50149-2010 17 、《配电系统电气装置安装工程施工及验收规范》 DL/T 5759-2017 （二）变压器安装 1、施工准备 【1】配电室内的屋顶、楼板施工完毕, 不得渗漏。室内地面的基层施工完毕, 混凝土基础及构架达到允许安装的强度, 焊接构件的质量符合要求。预埋件应牢固且符合设计要求。 【2】变压器与门的距离不得少于1.6m，与墙的距离不应少于 0.8m。变压器之间的净距不应小于 1.0m。
