永磁调速器工作原理及特点
>>>永磁调速器(PMD)的工作原理及特点
2007年永磁耦合与调速驱动器从美国引进我国,在美国已大量应用于冶金、石化、采矿、发电、水泥、纸浆、海运、军舰等行业,国内现在应用案例主要有浙江嘉兴电厂,山东海化自备热电厂, 华电东华电厂, 华能南京电厂, 中石化北京燕山石化, 枣庄煤业集团蒋庄煤矿等大型企业集团。
永磁磁力驱动技术首先由美国MagnaDrive公司在1999年获得了突破性的发展。该驱动方式与传统的同步式永磁磁力驱动技术有很大的区别,其主要的贡献就是将永磁驱动技术的应用大大拓宽。它不解决密封的问题,但就是它解决了旋转负载系统的对中、软启动、减震、调速及过载保护等问题,并且使永磁磁力驱动的传动效率大大提高,可达到98、5%。该技术现已在各行各业获得了广泛的应用。该技术将对传统的传动技术带来了崭新的概念,必将为传动领域带来一场新的革命。
该产品已经通过美国海军最严格的9-G抗震试验。同时,该产品在美国获得17项专利技术,在全球共获得专利一百多项。目前,由MagnaDrive公司与美国西北能效协会组成专门小组对该技术设备进行商业化推广。由于该技术创新,使人们对节能概念有了全新的认识。在短短的几年中,MagnaDrive获得了很大的发展,现已经渗透到各行各业,在全球已超过6000套设备投入运行。

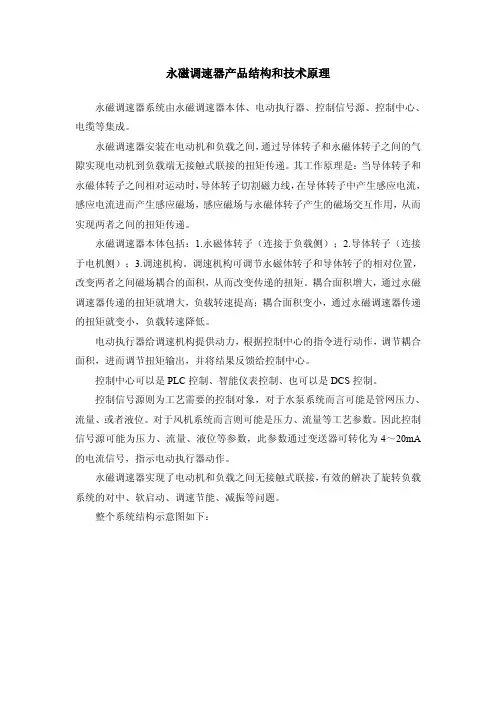

(一) 系统构成与工作原理
永磁磁力耦合调速驱动(PMD)就是通过铜导体与永磁体之间的气隙实现由电动机到负载的转矩传输。该技术实现了在驱动(电动机)与被驱动(负载)侧没有机械链接。其工作原理就是一端稀有金属氧化物硼铁钕永磁体与另一端感应磁场相互作用产生转矩,通过调节永磁体与导体之间的气隙就可以控制传递的转矩,从而实现负载速度调节。
由下图所示,PMD主要由导体转子、永磁转子与控制器三部分组成。导体转子固定在电动机轴上,永磁转子固定在负载转轴上,导体转子与永磁转子之间有间隙(称为气隙)。这样电动机与负载由原来的硬(机械)链接转变为软(磁)链接,通过调节永磁体与导体之间的气隙就可实现负载轴上的输出转矩变化,从而实现负载转速变化。由上面的分析可以知道,通过调整气隙可以获得可调整的、可控制的、可以重复的负载转速。
磁感应原理就是通过磁体与导体之间的相对运动产生。也就就是说,PMD的输出转速始终都比输入转速小,转速差称为滑差。典型情况
下,在电动机满转时,PMD的滑差在1% ~ 4%之间。
通过PMD,输入转矩总就是等于输出转矩,因此电动机只需要产生负载所需要的转矩。PMD传输能量与控制速度的能力不受电动机轴与负载轴之间由于安装未对准原因而产生的小角度或者小偏移的影响。排除了未对准而产生的震动问题,由于没有机械链接,即使电动机本身引起的震动也不会引起负载震动,使整个系统的震动问题得到有效降低。
PMD控制器通过处理各种信号实现对负载调速,包括压力、流量、皮带速度、位移等其它过程控制信号。PMD可以方便地对现有设备进行改造,不需要对现有电动机与供电电源进行任何改动,极少的现金与安装投入。安装PMD以后,对整个系统不产生电磁干扰。在大多数情况下,关闭或者拆除现有的过程控制硬件设备。负载将在最优化的速度运行,增加能源效率,减少运行与维护成本。
永磁磁力耦合调速的特点
调速器的功能及工作原理
一、调速器功用及分类 调速器是一种自动调节装置，它根据柴油机负荷的变化，自动增减喷油泵的供油量，使柴油机能够以稳定的转速运行。 在柴油机上装设调速器是由柴油机的工作特性决定的。汽车柴油机的负荷经常变化，当负荷突然减小时，若不及时减少喷油泵的供油量，则柴油机的转速将迅速增高，甚至超出柴油机设计所允许的最高转速，这种现象称“超速”或“飞车”。相反，当负荷骤然增大时，若不及时增加喷油泵的供油量，则柴油机的转速将急速下降直至熄火。柴油机超速或怠速不稳，往往出自于偶然的原因，汽车驾驶员难于作出响应。这时，惟有借助调速器，及时调节喷油泵的供油量，才能 汽车柴油机调速器按其工作原理的不同，可分为机械式、气动式、液压式、机械气动复合式、机械液压复合式和电子式等多种形式。但目前应用最广的当属机械式调速器，其结构简单，工作可靠，性能良好。 按调速器起作用的转速范围不同，又可分为两极式调速器和全程式调速器。中、小型汽车柴油机多数采用两极式调速器，以起到防止超速和稳定怠速的作用。在重型汽车上则多采用全程式调速器，这种调速器除具有两极式调速器的功能外，还能对柴油机工作转速范围内的任何转速起 二、两极式调速器 两极式调速器只在柴油机的最高转速和怠速起自动调节作用，而在最高转速和怠速之间的其他任何转速，调速器不起调节作用。 (一)RQ 通常调速器由感应元件、传动元件和附加装置三部分构成。感应元件用来感知柴油机转速的变化，并发出相应的信号。传动元件则根据此信号进行供油量的调节。
(二)RQ型调速器基本工作原理 1)起动 将调速手柄从停车挡块移至最高速挡块上。在此过程中，调速手柄带动摇杆，摇杆带动滑块，使调速杠杆以其下端的铰接点为支点向右摆动，并推动喷油泵供油量调节齿杆克服供油量限制弹性挡块的阻力，向右移到起动油量的位置。起动油量多于全负荷油量，旨在加浓混合气，以利柴油机低温起动。 2)怠速 柴油机起动之后，将调速手柄置于怠速位置。这时调速手柄通过摇杆、滑块使调速杠杆仍以其下端的铰接点支点向左摆动，并拉动供油量调节齿杆7左移至怠速油量的位置。怠速时柴油机转速很低，飞锤的离心力较小，只能与怠速弹簧力相平衡，飞锤处于内弹簧座与安装飞锤的轴套
气动隔膜阀工作原理
关于气动隔膜阀漏原理 2)气动隔膜阀和电动隔膜阀的工作原理是什么 隔膜阀(diaphragmvalve)是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。 隔膜阀的特点如下： 最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。# N+ g& \! A" } 1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。-v7A;[&N!i2N+Z M3X! \ 2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。 3、隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。 4.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用气动隔膜阀.6 @1 j' B3 [1n( p6 y# ] : p/ p0 u" j; r! s' s% v. _ 1气动和电动指的是阀门的驱动方式。 这个是气动执行机构原理，简单的说就是压缩气体使活塞运动来驱动阀杆。4 电动的简单的这么说就是用马达代替手动操作。 隔膜阀是在1.3×10-5～2.5X106Pa的流体系统中用来开启或隔断气流的阀门。主要性能3 D. `. W3 j7 {% @1 f l" F
漏率：≤1.3×10-5Pa。L／S；/ w' ]9 c! K/ L1 G& x 材料：304、316L； 工作介质：气，水，油；/ j$ C/ f% h' H: \/ v5 M/ J" K工作温度：氟橡胶-30℃～＋150℃； 原理和特点 原理：以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。特点：结构紧凑、简单、体积小，外形美观；开关有导向，运动平稳；关闭力矩小，寿命长，≥30万次；膜片压紧可自动调整，受压均匀，密封可靠；膜片装入阀芯采用推入式，更换方便；}! A. L) I0 g: k& m+ O" D; K 电动隔膜阀：1.本阀由阀体、阀盖、阀杆、阀瓣、隔膜、电动装置和其它驱动零件等组成。 2.阀门的启闭是由电动装置的连接轴驱动阀杆螺母，使阀杆作轴向运动时，带动阀瓣升降而达到的。* o3 }; z$ B* ?8 [/ X! U% g) f/ p 3.当电源发生故障而中断时，且阀门急需启闭的紧急状况下，首先应 2将“手—电动切换手柄”转换至刻有手动标记的位置上，然后可通过旋转手轮使闪门启闭。当顺时针方向旋转时，阀门即可关闭；反之则开启。 4.当需恢复电动操作时，必须将“切换手柄”转换至刻有电动标记的位置上，方可进行电动操作。/ C' G1 f/ s, I8 v( M 3
主要设备工作原理
一、轧胚机的主要结构 1、喂料机构：沿轴长均匀给料。喂料的多少是用挡料门上的连接螺栓和左、右旋螺母来确定的。当放料需增大时，先松开连接螺栓，再把左、右旋螺母距离缩短，反之，增大左右旋螺母距离。 2、磁选机构：去除物料中的金属硬物。 3、轧辊机构：当喂料电机停止时，轧辊靠电气连锁动作自动分开，当喂料斗内达到上料位时，料位计发出信号，开始合辊，并用延时继电器来控制挡料门和喂料电机开启。 4、液压紧辊机构：液压系统通过手动换向阀和液压电磁换向阀来实现松、合辊动作。 5、定位机构：轧辊合拢时的限位，在保证胚片厚度的前提下，有效地防止轧辊碰撞。 6、刮刀装置：去除粘在辊间的胚片，使胚片的质量得到保证。 二、轧胚机的工作原理 1、经过筛选、去石后的蓖麻籽，均匀地进入具有一定压力和间隙且相对旋转的两辊间，经过对辊的挤压使蓖麻籽外皮破碎。 2、如有异硬物混入料中，则异硬物将使两辊受到一个正常反作用力，有时将强行撑开轧辊，使紧辊油缸活塞外移，油缸工作腔容积减小，而压力增高，增高的压力通过蓄能器来平衡，以保持系统压力不变。当异硬物过后，蓄能器将释放储存的能量，使轧胚机重新正常工作。液压轧胚机的特点
１液压轧胚机的特点液压轧胚机与弹簧轧胚机相比较，具有很多优点：产量高、操作简单省力，产品质量稳定。液压轧胚机从根本上改变了弹簧轧胚机生产的落后面貌，可以全部取代目前国产的轧胚机，使我国制油工艺进入了新的发展阶段，推动了我国制油工业的发展。与弹簧轧胚机相比较，液压轧胚机具有以下的特点：１．１轧胚机的进给与退出、轧辊间的压力调整、异物掉入辊间时轧辊瞬间脱开以及轧辊的装卸等动作都是由操作液压泵站来实现的，可以大大地减轻工人的劳动强度，同时也提高了该机的调整精度和自动化程度。１．２整个操作过程均由液压控制，各部件的动作灵敏，轴间压力高，压力均衡、平稳，轧制出的物料破碎率高。 蒸炒锅 蒸炒锅有卧式蒸炒锅、立式蒸炒锅、环式蒸胚机等，我们所使用的是立式蒸炒锅。下面我们详细介绍立式蒸炒锅。 立式蒸炒锅是由几个单体蒸炒锅重叠装置而成的层式蒸炒设备。重叠方式是呈圆柱形重叠排列。由于这种争吵设备操作方便易于密闭，所以通常都采用比较普遍。 生胚从进料口进入到锅体1后，由于每层锅体的边层和低层均为蒸汽夹层，一次首先受到间接蒸汽的加热。同时，通过第一层锅体搅拌刮刀的搅拌，在下料口之前有直接蒸汽管，将直接蒸汽均匀地喷入生胚内。在搅拌刮刀的作用下，料胚经自动料门3落入下一层。经蒸炒后的料胚最后从底层锅体的处理澳门4排出锅外。 下面我们分述一下蒸炒锅的结构 1、锅体 锅体是立式蒸炒锅最主要的部件之一。根据生产能力的大小，它的内径有1000、1200、1500、1700和2100mm等几种规格，而其层数又有三、四、五、六层之分、每层锅体的结构基本相同，主要由边层、底层、落料孔、排气口和检修门等部分所组成。对于底层锅体则无落料孔，而装有可调节的出料门。我们的蒸炒锅夹层为外夹层，这种结构虽然不够美观，保温敷设也比较麻烦，但是这种结构锅体有效容积相对较大，而且不容易有物料的堆积，焦化结块等现象相对较少。 底夹层
欧陆直流调速器端子说明及调试
线组件A、B和C位于控制板上，每个组件是一个9路插入式接插。除接线组件A、B、C之外，还设有接线组件G、H。控制板上安装两个任选组件时，用这两个组件接线。 接线组件A A1 0V（信号）零伏基准 A2 模拟输入速度设定值 A3 模拟输入辅助速度设定值或电流 A4 模拟输入斜坡速度设定值 A5 模拟输入辅助电流限幅（负） A6 模拟输入主电机极限或电流限幅（正） A7 模拟输出速度反馈植 A8 模拟输出总速度设定值 A9 电流表输出 接线组件B B1 0V（信号） B2 模拟测速发电机 B3 ＋10V基准 B4 －10V基准 B5 数字输出（零速检测） B6 数字输出（控制器正常） B7 数字输出（驱动准备好） B8 程序停机 B9 惯性滑行停机 接线组件C C1 0V（信号） C2 热敏电阻/微测温器 C3 起动/运行输入端 C4 点动输入 C5 允许 C6 数字输入 C7 数字输入斜坡保持 C8 数字输入 C9 ＋24V电源 接线组件G G1 不使用 G2 外部＋24V电源 G3 ＋24V微测速仪电源 G4 微测速仪电源接地 F1 微测速仪输入光纤接受器输入插座 接线组件H H1 XMT－串行通信口P1发送端 H2 XMT＋ H3 隔离的0伏信号接地端 H4 隔离的0伏 H5 RCV－串行通信口P1接收端
二、电源板 D1 FE 励磁桥的外部交流输入 D2 FE D3 励磁输出＋电机励磁接线 D4 励磁输出－ D5 主接触器线圈（L）（线） D6 主接触器线圈（N）（中） D7 辅助电源（N） D8 辅助电源（L） 三、电源接线端 L1 L2 交流110~500V L3 A＋电枢正接线端 A－电枢负接线端 SSD590C直流调速器的一般调试步骤归纳如下： 1．先根据电机的名牌参数，参照SSD590系列使用手册中文说明书第51~52页的说明设置好电枢电流、电枢电压、励磁电流、交流或直流反馈，反馈电压的设定值。具体设置方法如下：翻开操作面板的下翻板，可看到有六只0~9的拨盘电位器，其中左面3只电位器供设置电枢电流用，其权从坐至右排列为：百位、十位、个位；右面3只电位器供设置励磁电流用，其权从坐至右排列为：十位、个位、小数点后一位；在六只拨盘电位器的右面有四只拨动小开关，其设置方法如下： 开关电??枢??电??压（伏） 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500 525 1 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 2 1 1 0 0 1 1 0 0 1 1 0 0 1 1 0 0 3 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 4 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 例：有一电机的名牌参数为电枢电压440V；电枢电流329A；励磁电压180V；励磁电流；额定转速1500转/分；所带直流测速电机参数为2000转/110伏。那六只拨盘电位器的数值从左至右应分别设置为：3、2、9、1、2、5；四只拨动小开关从上至下应分别设置为：0、0、1、0或1、1、0、0；将安装在面板左下方测速板上的交、直流反馈选择开关打在直流DC反馈位置；直流反馈值约为110÷2000×1500=伏，于是要将反馈量的百位开关（0或100）打在0位置，将下面的十位拨动开关打在8位置（代表80），将上面的个位拨动开关打在3位置
调速器的工作原理
调速器的工作原理 液压调速器在感应元件和油量调节机构之间加入一个液压放大元件(液压伺服器)，使感应元件的输出信号通过放大元件再传到油量调节机构上去，因此也叫间接作用式调速器。液压放大元件有放大兼执行作用，主要由控制和执行两个部分组成。一、无反馈的液压调速器其工作原理如下：当负荷减小时，由曲轴带动的驱动轴转速升高，飞球的离心力增加，推动速度杆右移。于是，摇杆以A点为中心逆时针转动，滑阀右移，压力油进入伺服器油缸的右部空间。与此同时，油缸的左部空间通过油孔与低压油路相通，其中的油被泄放。在压差的作用下，伺服活塞带动喷油泵齿条左移，以减少供油量。当转速恢复到原来数值时，滑阀也回到中央位置，调节过程结束。当负荷增加，转速降低时，调速过程按相反方向进行。从上述分析可知，调速器飞球所产生的离心力仅用来推动滑阀，因而飞球的重量尺寸就可以做得较小。而作为放大器的液压伺服器的作用力，则可根据需要，选择不同尺寸的伺服活塞和不同滑油压力予以放大。但是，在这种调速器中，因为感应元件直接驱动滑阀，无论它朝哪个方向往动，均难准确地回到原来位置而关闭油孔。这样就使柴油机转速不稳定，而产生严重的波动。为了使调速器能稳定调节，在调速器中还要加入一个装置，其作用是在伺服活塞移动的同时对滑阀产生一个反作用，使其向平衡的位置方向移动，减少柴油机转速波动的可能性。这种装置称为反馈机构。二、具有刚性反馈机构的液压调速器它的构造与上述无反馈液压调速器基本相同，只有杠杆义AC的上端A不是装在固定的铰链上，而是与伺服活塞的活塞杆相连。这一改变使感应元件、液压放大元件和油量调节机构之间的关系发生如下的变化。当负荷减小时，发动机转速升高，飞球向外张开带动速度杆向右移动。此时伺服活塞尚未动作，因此反馈杠杆AC的上端点A暂时作为固定点，杠杆AC绕A反时针转动，带动滑阀向右移动，把控制孔打开，高压油便进入动力缸的右腔，左腔与低压油路相通。这样高压油便推动伺服活塞带动喷油调节杆向左移动，并按照新的负荷而减少燃油供给量。在伺服活塞左移的同时，杠杆AC绕C点向左摆动与B点相连接的滑阀也向左移动，从而使滑阀向相反的方向运动。这样在伺服活塞移动时能对滑阀运动产生了相反作用的杠杆装置称为刚性反馈系统。当调节过程终了时，滑阀回到了起始位置，把控制油孔关闭，切断通往伺服油缸的油路。这时伺服活塞就停止运动，喷油泵调节杆随之移动到一个新的平衡位置，发动机就在相应的新负荷下工作。因此，相应于发动机不同的负荷，调速器就具有不同的稳定转速。因为发动机负荷变化时需要改变供油量，所以A点位置随负荷而变。与滑阀相连接的B点在任何稳定工况下均应处于原来的位置，与负荷无关。这样C点的位置必须配合A点作相应的变动，因而导致了转速的变化。假如当负荷减小时，调速过程结束后，滑阀回到中间原来位置时，伺服活塞处于减少了供油量位置，使A点偏左，C点偏右，因C 点偏右，弹簧进一步受压，只有在稍高的转速下运转才能使飞球的离心力与弹簧压力平衡。这说明负荷减小时稳定运转后，柴油机的转速比原来稍有升高。同理，当负荷增加时，稳定运转后，柴油机的转速比原来稍有降低。具有刚性反馈的液压调速器，可以保证调速过程具有稳定的工作特性，但负荷改变后，柴油机转速发生变化，稳定调速率d不能为零。如果要求负荷变化时即要调速过程稳定，又能保持发动机转速恒定不变(即入就必须采用另一种带有弹性反馈系统的液压调运器。三、具有弹性反馈的液压调速器它实际上是在"刚性反馈"装置中加入一个弹性环节－－缓冲器和弹簧。弹簧的一端同固定的支点相连，而另一端则与缓冲器的活塞相连。缓冲器的油缸同伺服器的活塞成刚体联接。当发动机负荷减小时，转速增大，飞球的离心力增加。同样，滑阀右移，而伺服活塞则左移，减少喷油泵的供油量。当活塞的运动速度很高时，缓冲器和缓冲活塞就象一个刚体一样地运动。随着伺服活塞5的左移，缓冲器和AC杠杆上的A点也向左移动。这一过程和上述刚性反馈系统的调速器完全相同。但当调速过程接近终了时，滑阀已回到原来的位置，遮住了通往伺服油缸的
气动电磁阀工作原理
气动电磁阀工作原理 “十五”期间全国新发现大型矿产地529处 国土资源部最新统计表明，“十五”期间，全国新发现和评价的大型规模及大型规模以上的矿产地共529处，其中，达到特大型规模的矿产地145处。 在529处大型及以上矿产地中，属于国家重点矿种的有358处，占总数的67．67％，涉及煤、铁、铜、铝、铅、锌、锰、镍、钨、锡、钾盐和金12个矿种。 此外,“十五”期间，我国找矿还呈现以下特点：529处大型矿产地涉及矿种51个，其中，煤炭占总数的46．31％；有色金属矿占总数的14．93％；黑色金属矿占总数的1．7％；贵金属矿占总数的8.13 铜阀门>>铜电磁阀>>黄铜丝口电磁阀 产品名 称： 黄铜丝口电磁阀 产品型 号： 2L 产品口 径： DN20-65 产品压 力： 1.6-6.4Mpa 产品材 质： 铸钢、不锈钢、合金钢等 产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息■型号规格说明
■电磁阀技术参数 型号2W16 0-10 2W16 0-15 2W20 0-20 2W25 0-25 2W35 0-35 2W40 0-40 2W50 0-50 符号 使用液体空气、水、油、瓦斯 动作方式直动式 形式常闭式 流量孔径mm 1.6 20 25 35 40 50 CV值 4.8 7.6 12 24 29 48 接管口径3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 使用流体黏滞度20CST以下 使用压力**kg/cm2 水0.5 空气0~7 油0~7 最大耐压力kg/cm2 10 工作温度-5~80 使用电压范围±10% 本体材质黄铜 油封材质NBR，EPDM或VITON ■电磁阀技术参数 型号2L170 -10 2L170 -15 2L170 -20 2L200 -25 2L300 -35 2L300 -40 符号 使用液体蒸汽、水、空气 动作方式引导式（先导式）形式常闭式流量孔径mm 17 25 30 50 CV值 4.8 12 20 接管口径3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2使用流体黏滞度20CST以下 使用压力**kg/cm2 蒸汽、热空气、油0.5~15 蒸汽、热空气、
(完整版)机械原理知识点归纳总结
第一章绪论 基本概念：机器、机构、机械、零件、构件、机架、原动件和从动件。 第二章平面机构的结构分析 机构运动简图的绘制、运动链成为机构的条件和机构的组成原理是本章学习的重点。 1. 机构运动简图的绘制 机构运动简图的绘制是本章的重点，也是一个难点。 为保证机构运动简图与实际机械有完全相同的结构和运动特性，对绘制好的简图需进一步检查与核对（运动副的性质和数目来检查）。 2. 运动链成为机构的条件 判断所设计的运动链能否成为机构，是本章的重点。 运动链成为机构的条件是：原动件数目等于运动链的自由度数目。 机构自由度的计算错误会导致对机构运动的可能性和确定性的错误判断，从而影响机械设计工作的正常进行。 机构自由度计算是本章学习的重点。 准确识别复合铰链、局部自由度和虚约束，并做出正确处理。 (1) 复合铰链 复合铰链是指两个以上的构件在同一处以转动副相联接时组成的运动副。 正确处理方法：k个在同一处形成复合铰链的构件，其转动副的数目应为(k-1)个。 (2) 局部自由度 局部自由度是机构中某些构件所具有的并不影响其他构件的运动的自由度。局部自由度常发生在为减小高副磨损而增加的滚子处。 正确处理方法：从机构自由度计算公式中将局部自由度减去，也可以将滚子及与滚子相连的构件固结为一体，预先将滚子除去不计，然后再利用公式计算自由度。 (3) 虚约束 虚约束是机构中所存在的不产生实际约束效果的重复约束。 正确处理方法：计算自由度时，首先将引入虚约束的构件及其运动副除去不计，然后用自由度公式进行计算。 虚约束都是在一定的几何条件下出现的，这些几何条件有些是暗含的，有些则是明确给定的。对于暗含的几何条件，需通过直观判断来识别虚约束；对于明确给定的几何条件，则需通过严格的几何证明才能识别。 3. 机构的组成原理与结构分析 机构的组成过程和机构的结构分析过程正好相反，前者是研究如何将若干个自由度为零的基本杆组依次联接到原动件和机架上，以组成新的机构，它为设计者进行机构创新设计提供了一条途径；后者是研究如何将现有机构依次拆成基本杆组、原动件及机架，以便对机构进行结构分类。 第三章平面机构的运动分析 1．基本概念：速度瞬心、绝对速度瞬心和相对速度瞬心（数目、位置的确定），以及“三心定理”。 2．瞬心法在简单机构运动分析上的应用。 3．同一构件上两点的速度之间及加速度之间矢量方程式、组成移动副两平面运动构件在瞬时重合点上速度之间和加速度的矢量方程式，在什么条件下，可用相对运动图解法求解？ 4．“速度影像”和“加速度影像”的应用条件。 5．构件的角速度和角加速度的大小和方向的确定以及构件上某点法向加速度的大小和方向的确定。 6．哥氏加速度出现的条件、大小的计算和方向的确定。 第四章平面机构的力分析 1．基本概念：“静力分析”、“动力分析”及“动态静力分析” 、“平衡力”或“平衡力矩”、“摩擦角”、“摩擦锥”、“当量摩擦系数”和“当量摩擦角”（引入的意义）、“摩擦圆”。 2．各种构件的惯性力的确定： ①作平面移动的构件； ②绕通过质心轴转动的构件；
柴油机调速器的基本原理和类型
柴油机调速器的基本原理和类型 １、喷油泵的速度特性 喷油泵每个工作循环的供油量主要取决于调节拉杆的位置。此外，还受到发动机转速的影响。在调节拉杆位置不变时，随着发动机曲轴转速增大，柱塞有效行程略有增加，而供油量也略有增大；反之，供油量略有减少。这种供油量随转速变化的关系称为喷油泵的速度特性。 ２、柴油机上为什么要安装调速器 喷油泵的速度特性对工况多变的柴油机是非常不利的。当发动机负荷稍有变化时，导致发动机转速变化很大。当负荷减小时，转速升高，转速升高导致柱塞泵循环供油量增加，循环供油量增加又导致转速进一步升高，这样不断地恶性循环，造成发动机转速越来越高，最后飞车；反之，当负荷增大时，转速降低，转速降低导致柱塞泵循环供油量减少，循环供油量减少又导致转速进一步降低，这样不断地恶性循环，造成发动机转速越来越低，最后熄火。 要改变这种恶性循环，就要求有一种能根据负荷的变化，自动调节供油量。使发动机在规定的转速范围内稳定运转的自动控制机构。移动供油拉杆，可以改变循环供油量，使发动机的转速基本不变。因此，柴油机要满足使用要求，就必须安装调速器。 ３、调速器的功用、形式 调速器是根据发动机负荷变化而自动调节供油量，从而保证发动机的转速稳定在很小的范围内变化。 型式：按功能分有两速调速器、全速调速器、定速调速器和综合调速器；按转速传感分有气动式调速器、机械离心式调速器和复合式调速器。 ４、机械离心式调速器的工作原理 机械离心式调速器是根据弹簧力和离心力相平衡进行调速的，工作中，弹簧力总是将供油拉杆向循环供油量增加的方向移动；而离心力总是将供油拉杆向循环供油量减少的方向移动。当负荷减小时，转速升高，离心力大于弹簧力，供油拉杆向循环供油量减少的方向移动，循环供油量减小，转速降低，离心力又小于弹簧力，供油拉杆又向循环供油量增加的方向移动，循环供油量增加，转速又升高，直到离心力和弹簧力平衡，供油拉杆才保持不变。这样转速基本稳定在很小的范围内变化。 反之当负荷增加时，转速降低，弹簧力大于离心力，供油拉杆向循环供油量增加的方向移动，循环供油量增加，转速升高，弹簧力又小于离心力，供油拉杆又向循环供油量减小的方向移动，循环供油量减小，转速又降低，直到离心力和弹簧力平衡。
设备工作原理
开发区生产车间部分设备工作原理汇编 1、卧式脱溶干燥机 该机由电动机驱动硬齿面齿轮减速机，通过链轮、链条带动螺旋转子转动，物料由A筒进料口进入，螺旋叶片及拨料板翻动物料，并使物料逐步前移，送到另一端厚，通过闭风器落入B筒，物料在B筒内重复上述过程，最后从脱溶机下端底部通过闭风器输出，进入下道工序。物料的加热靠夹套内得饱和水蒸气 供热，通过调节进气阀、物料运行速度，可调节烘干温度和烘干时间。 2、分离机 被分离的物料输入转鼓内部，在离心力的作用下，物料经过一组碟片束的分离间隔中，以碟片中性孔为分界面，比重较大的重相沿碟片壁向中性孔外运动，其中重渣积聚在沉渣区，皂脚则流向大向心泵处。比重较小的轻相沿碟片壁内向上运动，汇聚至小向心泵处。轻重相分别由小向心泵和大向心泵输出。沉渣按照 排渣时间及排渣间隔自动排出机外。 3、齿轮泵 齿轮油泵在泵体中装有一对外啮合齿轮，如图所示，其中一个主动，一个被动，从而依靠两齿轮的啮合，将泵体内的整个工作腔分为两个独立的部分：吸入腔A和排出腔B。泵运转时主动齿轮带动被动齿轮旋转，当一对啮合的齿轮在吸入腔侧分开时，其齿谷就形成局部真空，液体被吸入齿间，当被吸入的液体通过齿轮的旋转进入排出腔后，由于轮齿的再度啮合，齿间的液体被挤出，从而形 成高压液体，并经过泵的排出口排出泵外。 4、刮板机 刮板输送机主要由机头、机尾和各种型式的中间工作段及输送链条组成。链条绕机头、机尾、各工作段一周，由机头的主动链轮驱动在槽内作低速运动，物料由加料段浸入，随链条刮动前进，由卸料口卸下。机头、机尾的头轮和尾轮由滚动轴承支撑。为了保证链条在运动过程中处于张紧状态，机尾设有张紧装置， 尾轮轴承座可在特制导轨滑动，由螺杆调节其张紧程度。 5、关风器 物料从进料口进入，在转子转动过程中，物料随转子到出料口，形成连续喂 料过程，同时起到密封的作用。 6、空压机 当转子转动时，主副转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子的齿沟空间与进气口的自由空气相通，因在排气时齿沟的空气被全数排出，排气完成时齿沟处于真空状态，当转到进气口时，外界空气即被吸入，沿轴
永磁调速器工作原理及特点
>>>永磁调速器(PMD)的工作原理及特点 2007年永磁耦合与调速驱动器从美国引进我国,在美国已大量应用于冶金、石化、采矿、发电、水泥、纸浆、海运、军舰等行业,国内现在应用案例主要有浙江嘉兴电厂,山东海化自备热电厂, 华电东华电厂, 华能南京电厂, 中石化北京燕山石化, 枣庄煤业集团蒋庄煤矿等大型企业集团。 永磁磁力驱动技术首先由美国MagnaDrive公司在1999年获得了突破性的发展。该驱动方式与传统的同步式永磁磁力驱动技术有很大的区别,其主要的贡献就是将永磁驱动技术的应用大大拓宽。它不解决密封的问题,但就是它解决了旋转负载系统的对中、软启动、减震、调速及过载保护等问题,并且使永磁磁力驱动的传动效率大大提高,可达到98、5%。该技术现已在各行各业获得了广泛的应用。该技术将对传统的传动技术带来了崭新的概念,必将为传动领域带来一场新的革命。 该产品已经通过美国海军最严格的9-G抗震试验。同时,该产品在美国获得17项专利技术,在全球共获得专利一百多项。目前,由MagnaDrive公司与美国西北能效协会组成专门小组对该技术设备进行商业化推广。由于该技术创新,使人们对节能概念有了全新的认识。在短短的几年中,MagnaDrive获得了很大的发展,现已经渗透到各行各业,在全球已超过6000套设备投入运行。 (一) 系统构成与工作原理
永磁磁力耦合调速驱动(PMD)就是通过铜导体与永磁体之间的气隙实现由电动机到负载的转矩传输。该技术实现了在驱动(电动机)与被驱动(负载)侧没有机械链接。其工作原理就是一端稀有金属氧化物硼铁钕永磁体与另一端感应磁场相互作用产生转矩,通过调节永磁体与导体之间的气隙就可以控制传递的转矩,从而实现负载速度调节。 由下图所示,PMD主要由导体转子、永磁转子与控制器三部分组成。导体转子固定在电动机轴上,永磁转子固定在负载转轴上,导体转子与永磁转子之间有间隙(称为气隙)。这样电动机与负载由原来的硬(机械)链接转变为软(磁)链接,通过调节永磁体与导体之间的气隙就可实现负载轴上的输出转矩变化,从而实现负载转速变化。由上面的分析可以知道,通过调整气隙可以获得可调整的、可控制的、可以重复的负载转速。 磁感应原理就是通过磁体与导体之间的相对运动产生。也就就是说,PMD的输出转速始终都比输入转速小,转速差称为滑差。典型情况
气动控制阀结构与原理
1.方向控制阀及换向回路 方向控制阀按气流在阀内的作用方向，可分为单向型控制阀和换向型控制阀。 (1)单向型控制阀。 1)单向阀。气动单向阀的工作原理与作用与液压单向阀相同。 在气动系统中，为防止储气罐中的压缩空气倒流回空气压缩机，在空气压缩机和储气罐之间就装有单向阀。单向阀还可与其他的阀组合成单向节流阀、单向顺序阀等。 2)梭阀(或门阀)。梭阀是两个单向阀反向串联的组合阀。由于阀芯像织布梭子一样来回运动，因而称之为梭阀。 图3一25(a)为或门型梭阀的结构图。其工作原理是当P1进气时，将阀芯推向右边，P2被关闭，于是气流从P1进人A腔，如图3-25(b)所示;反之，从P2进气时，将阀芯推向左边，于是气流从几进人P2腔，如图3-25(c)所示;当P1,P2同时进气时，哪端压力高，A就与哪端相通，另一端就自动关闭。可见该阀两输人口中只要有一个输人，输出口就有输出，输人和输出呈现逻辑“或”的关系。 或门型梭阀在逻辑回路中和程序控制回路中被广泛采用，图3-26是梭阀在手动一自动回路中的应用。通过梭阀的作用，使得电磁阀和手动阀均可单独操纵汽缸的动作。 气动调节阀：https://www.360docs.net/doc/1516169672.html,/ 3)双压阀(与门阀)图3-27是双压阀的工作原理图。当P1进气时，将阀芯推向右端，A 无输出，如图3-27(a)所示;当P2进气时，将阀芯推向左端，A无输出，如图3一27(b)所示;只有当P1，P2同时进气时，A才有输出，如图3-27(c)所示;当P1和P2气体压力不等时，则气压低的通过A输出。由此可见，该阀只有两输人口中同时进气时A才有输出，输人和输出呈现逻辑“与”的关系。 自力式压力调节阀:https://www.360docs.net/doc/1516169672.html,/
机械设计原理
第1章 绪 论 教学提示：初步介绍机械设计基础课程研究的内容和机械零件设计的基本要求。 教学要求：掌握构件、零件、机构、机器、机械等名词的含义及机械零件的工作能力计算准则。 1.1 机器的组成 在人们的生产和生活中，广泛使用着各种机器。机器可以减轻或代替人的体力劳动，并大大提高劳动生产率和产品质量。随着科学技术的发展，生产的机械化和自动化已经成为衡量一个国家社会生产力发展水平的重要标志之一。 1.1.1 几个常用术语 1. 机器、机构、机械 尽管机器的用途和性能千差万别，但它们的组成却有共同之处，总的来说机器有三个共同的特征：①都是一种人为的实物组合；②各部分形成运动单元，各运动单元之间具有确定的相对运动；③能实现能量转换或完成有用的机械功。同时具备这三个特征的称为机器，仅具备前两个特征的称为机构。若抛开其在做功和转换能量方面所起的作用，仅从结构和运动观点来看两者并无差别，因此，工程上把机器和机构统称为“机械”。 以单缸内燃机(如图1.1所示)为例，它是由气缸体l、活塞2、进气阀3、排气阀4、连杆5、曲轴6、凸轮7、顶杆8、齿轮9和齿轮10等组成。通过燃气在气缸内的进气—压缩—爆燃—排气过程，使其燃烧的热能转变为曲轴转动的机械能。 单缸内燃机作为一台机器，是由连杆机构、凸轮机构和齿轮机构组成的。由气缸体、活塞、连杆、曲轴组成的连杆机构，把燃气推动的活塞往复运动，经连杆转变为曲轴的连续转动；气缸体、齿轮9和10组成的齿轮机构将曲轴的转动传递给凸轮轴；而由凸轮、顶杆、气缸体组成的凸轮机构又将凸轮轴的转动变换为顶杆的直线往复运动，进而保证进、排气阀有规律的启闭。可见，机器由机构组成，简单的机器也可只有一个机构。 2. 构件、零件、部件 组成机器的运动单元称为构件；组成机器的制造单元称为零件。构件可以是单一的零件，也可以由刚性组合在一起的几个零件组成。如图1.1所示中的齿轮既是零件又是构件；而连杆则是由连杆体、连杆盖、螺栓及螺母几个零件组成，这些零件形成一个整体而进行运动，所以称为一个构件，如图1.2所示。 在机械中还把为完成同一使命、彼此协同工作的一系列零件或构件所组成的组合体称为部件，如滚动轴承、联轴器、减速器等。
直流调速器工作原理
直流调速器工作原理 直流调速器就是调节直流电动机速度的设备，上端和交流电源连接， 下端和直流 电动机连接， 直流调速器 将交流电转 化成两路输 出直流电源， 一路输入给 直流电机砺磁（定子），一路输入给直流电机电枢（转子），直流调速器通过控制电枢直流电压来调节直流电动机转速。同时直流电动机给调速器一个反馈电流，调速器根据反馈电流来判断直流电机的转速情况，必要时修正电枢电压输出，以此来再次调节电机的转速。 调速方案一般有下列3种方式 1、改变电枢电压；（最长用的一种方案） 2、改变激磁绕组电压； 3、改变电枢回路电阻。 直流调速分为三种：转子串电阻调速，调压调速，弱磁
调速。 转子串电阻一般用于低精度调速场合，串入电阻后由于机械特性曲线变软，一般在倒拉反转型负载中使用调压调速，机械特性曲线很硬，能够在保证了输出转矩不变的情况下，调整转速，很容易实现高精度调速弱磁调速，由于弱磁后，电机转速升高，因此一般情况下配合调压调速，与之共同应用。缺点调速范围小且只能增速不能减速，控制不当易发生飞车问题。 直流调速器是一种电机调速装置，包括电机直流调速器,脉宽直流调速器,可控硅直流调速器等.一般为模块式直流电机调速器，集电源、控制、驱动电路于一体，采用立体结构布局，控制电路采用微功耗元件，用光电耦合器实现电流、电压的隔离变换，电路的比例常数、积分常数和微分常数用PID适配器调整。该调速器体积小、重量轻，可单独使用也可直接安装在直流电机上构成一体化直流调速电机，可具有调速器所应有的一切功能。 直流调速器使用条件 1.海拔高度不超过1000米。（超过1000米，额定输出电流值有所降低） 2.周围环境温度不高于40℃不低于-10℃。 3.周围环境相对湿度不大于85[%]，无水凝滴。 4.没有显着震动和颠簸的场合。
气动保位阀的工作原理
气动保位阀得工作原理？ 当压缩气源发生故障停止供气时，利用气动保位阀切断阀门控制通道,使阀门位置保持断气前得位置。以保证工艺过程得正常进行,直到系统中事故消除重新供气后气动保位阀才打开通道,恢复正常时得控制。气动保位阀动作压力就是可调节得,通常调节在0、１ＭPa左右。 1、气动调节阀动作分气开型与气关型?气动调节阀动作分气开型与气关型两种。气开型(Air tｏ Opｅn) 就是当膜头上空气压力增加时,阀门向增加开度方向动作,当达到输入气压上限时,阀门处于全开状态。反过来，当空气压力减小时,阀门向关闭方向动作,在没有输入空气时,阀门全闭。故有时气开型阀门又称故障关闭型(Fａｉｌ to Clｏsｅ FC）。气关型（Air tｏ Cｌoｓe)动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作;空气压力减小或没有时，阀门向开启方向或全开为止。故有时又称为故障开启型(Faiｌ to Open F Ｏ）。气动调节阀得气开或气关,通常就是通过执行机构得正反作用与阀态结构得不同组装方式实现。 气开气关得选择就是根据工艺生产得安全角度出发来考虑。当气源切断时,调节阀就是处于关闭位置安全还就是开启位置安全?举例来说,一个加热炉得燃烧控制,调节阀安装在燃料气管道上,根据炉膛得温度或被加热物料在加热炉出口得温度来控制燃料得供应。这时,宜选用气开阀更安全些,因为一旦气源停止供给,阀门处于关闭比阀门处于全开更合适。如果气源中断，燃料阀全开,会使加热过量发生危险。又如一个用冷却水冷却得得换热设备,热物料在换热器内与冷却水进行热交换被冷却,调节阀安装在冷却水管上，用换热后得物料温度来控制冷却水量，在气源中断时,调节阀应处于开启位置更安全些,宜选用气关式(即FO）调节阀。 气开式改变为气关式或气关式改变为气开式，如调节阀安装有智能式阀门定位器,在现场可以很容易进行互相切换。 但也有一些场合,故障时不希望阀门处于全开或全关位置,操作不允许,而就是希望故障时保持在断气前得原有位置处。这时,可采取一些其它措施,如采用保位阀或设置事故专用空气储缸等设施来确保。? 2、阀门定位器? 阀门定位器就是调节阀得主要附件,与气动调节阀大大配套使用，它接受调节器
起重机的机械组成及工作原理
起重机的组成及工作原理 起重机由驱动装置、工作机构、取物装置、操纵控制系统和金属结构组成。通过对控制系统的操纵，驱动装置将动力的能量输入，转变为机械能，在传递给取物装置。取物装置将被搬运物体与起重机联系起来，通过工作机构单独或组合运动，完成物体搬运任务。可移动金属结构将各组成部分连接成一个整体，并承载起重机的自重和吊重。 起重机的组成及工作原理 图2-3起重机的工作原理 一、驱动装置 驱动装置是用来驱动工作机构的动力设备。常见的驱动设备有电力驱动、内燃机驱动和人力驱动等，电能是清洁、经济的能源，电力驱动是现代起重机的主要驱动方式。 二、工作机构 工作机构包括：起升机构、运行机构。 a)起升机构是用来实现物体的垂直升降的机构是任何起重机部可缺少的部分，因此它是起重机最主要、最基本的机构。 b)运行机构是通过起重机或起升小车来实现水平搬运物体的机构，可分为有轨运行和无轨运行。 三、取物装置 取物装置是通过吊钩将物体与起重机联系起来进行物体吊运的装置。根据被吊物体不同的种类、形态、体积大小，采用不同种类的取物装置。合适的取物装置可以减轻工作人员的劳动强度，大大提高工作效率。防止吊物坠落，保证工作人员的安全和吊物不受损伤时对取物装置安全的基本要求。 四、金属结构 金属结构是以金属材料轧制的型钢和钢板做为基本构件，通过焊接、铆接、螺栓连接等方法，按一定的组成规则连接，承受起重机的自重和载荷的钢结构。
金属结构的重量大约是整台起重机的40%-70%左右，重型起重机可达到90%；金属结构按照它的构造可分为实腹式和格构式两类，组成起重机的基本受力构件。起重机金属结构的工作特点有受力复杂、自重大、耗材多和整体可移动性。起重机的金属结构是起重机的重要组成部分，它是整台起重机的骨架，将起重机的机械和电气设备连接组合成一个有机的整体，承受和传递作用在起重机上的各种载荷并形成一定的作业空间，以便使起吊的重物搬运到指定的地点。 五、控制操纵系统 通过电气系统控制操纵起重机各机构及整机的运动，进行各种起重作业。 控制操纵系统包括各种操纵器、显示器及相关元件和线路，是人机对话的接口。该系统的状态直接影响到起重机的作业、效率和安全等。 起重机与一般的机器的显着区别是庞大、可移动的金属结构和多机构组合工作。间歇式的循环作业、起重载荷的不均匀性、各机构运动循环的不一定性、机构负载的不等时性、多人参与的配合作业的特点，又增加了起重机的复杂性、安全隐患多、危险范围大。 纽科伦（新乡）起重机有限公司
调速器原理
调速器原理： 调速的方法不外乎通过3种途径:改变电压;电流;频率. 调速控制的方式也就是通过负反馈来调整.大的来说分为开环,半闭环控制和闭环控制.开环就是设定参数后不会有任何修正的. 半闭环: 比如你用调电压的方式来调速,那么通过传感器检测电压是否调整到位,并给以负反馈. 闭环则是无论你用什么方式改变转速,都通过传感器检测转速提供负反馈,作用于调速的要素.闭环控制最为精确. 目前有三种调速器，较老式的叫电抗器，实际上是带抽头的自耦变压器（一般自耦变压器不带抽头），可以改变不同的电压，风扇就有了不同的转速，另一种是电子调速器，是使用可控硅加电位器改变电压，属于无级调速，再有一种就是变频器，它不调整电压，而是改变交流电的频率，也达到了调速的目的，因为电风扇基本上采用交流异步电动机，因此改变频率即可调速。 一、变极对数调速方法这种调速方法是用改变定子绕组的接红方式来改变笼型电动机定子极对数达到调速目的，特点如下：l 具有较硬的机械特性，稳定性良好；l 无转差损耗，效率高；l 接线简单、控制方便、价格低；l 有级调速，级差较大，不能获得平滑调速；l 可以与调压调速、电磁转差离合器配合使用，获得较高效率的平滑调速特性。l 本方法适用于不需要无级调速的生产机械，如金属切削机床、升降机、起重设备、风机、水泵等。 二、变频调速方法变频调速是改变电动机定子电源的频率，从而改变其同步转速的调速方法。变频调速系统主要设备是提供变频电源的变频器，变频器可分成交流－直流－交流变频器和交流－交流变频器两大类，目前国内大都使用交－直－交变频器。其特点：l 效率高，调速过程中没有附加损耗；l 应用范围广，可用于笼型异步电动机；l 调速范围大，特性硬，精度高；l 技术复杂，造价高，维护检修困难。l 本方法适用于要求精度高、调速性能较好场合。 三、串级调速方法串级调速是指绕线式电动机转子回路中串入可调节的附加电势来改变电动机的转差，达到调速的目的。大部分转差功率被串入的附加电势所吸收，再利用产生附加的装置，把吸收的转差功率返回电网或转换能量加以利用。根据转差功率吸收利用方式，串级调速可分为电机串级调速、机械串级调速及晶闸管串级调速形式，多采用晶闸管串级调速，其特点为：l 可将调速过程中的转差损耗回馈到电网或生产机械上，效率较高；l 装置容量与调速范围成正比，投资省，适用于调速范围在额定转速70％－90％的生产机械上；l 调速装置故障时可以切换至全速运行，避免停产；l 晶闸管串级调速功率因数偏低，谐波影响较大。l 方法适合于风机、水泵及轧钢机、矿井提升机、挤压机上使用。
气动阀组成及工作原理
气动阀组成及工作原理 内容提要 气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。控制和调节压缩空气压力的元件称为压力控制阀。 一、气动阀门系统各部分功能和用途 ①气动执行器：分为双动型和单动型。双动气动执行器：对阀门 开启和关闭的两位式控制。单动气动执行器（弹簧复位型）：在气路切断或故障，阀门自动开启或关闭。 ②阀门：阀门是流体输送系统中的控制部件。 ③电磁阀：分为单电控电磁阀和双电控电磁阀。单电控电磁阀： 供电时阀门打开或关闭，断电时阀门关闭或打开。双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。 ④限位开关：远距离传送阀门的开关位置的信号。有机械式、接 近式、感应式。 ⑤气电定位器：根据电流信号 (标准4-20mA)的大小对阀门的介 质流量调节控制。 ⑥气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源 稳压、清洁、运动部件润滑作用。 ⑦手动操作机构：在自动控制不正常情况下手动操作。 ⑧消声器：安装在电磁阀的排气口，降低噪声。
