地下连续墙结构设计规程dbj.t15-13-95
上海MOU项目地下连续墙计算书
第一部分概述 (1)本工程基坑面积约为48860m2，周长约为950米，基坑开挖深度详见以下开挖信息表。 表1 各分区开挖信息表 图1 地下连续墙平面布置图 基坑总体方案如下：： “前阶段整体逆作，后阶段塔楼先顺作、纯地下室后逆作”方案 普遍区域采用1200 厚“两墙合一”地下连续墙；塔楼顺作区内部采用1000厚临时隔断地下连续墙，塔楼顺作区域坑内设置五道钢筋混凝土支撑。
本工程根据基坑挖深及周边环境情况，地下连续墙分为A、B、C、D、E、F及G七种槽段型式，不同槽段型式的地下连续墙相关信息如下表所示： 本工程地下室周边地下连续墙在临时施工阶段作为基坑围护结构，在正常使用阶段普遍区域地下连续墙作为永久结构外墙，而且在临时施工阶段和正常使用阶段，墙外水土压力分布、主体结构梁板对地下连续墙的约束条件及二者的持续时间均存在较大差别，致使两个阶段墙体计算边界条件不同，因此需分别对两个阶段下地下连续墙的受力进行计算。下文计算书包括各型“两墙合一”地下连续墙在开挖阶段与永久使用工况下的受力及配筋计算。
第二部分 施工临时工况下地下连续墙计算 一、施工临时工况下地下连续墙计算模式 （1）计算模式 根据上海市标准《基坑工程设计规程》的规定，在施工临时工况下，地下连续墙的计算采用规范推荐的竖向弹性地基梁法(“m ”法)。弹性地基梁法取单位宽度的挡土墙作为竖向放置的弹性地基梁，支撑简化为与截面积、弹性模量、计算长度有关的弹簧单元，如图1为弹性地基梁法典型的计算简图。 图1 竖向弹性地基梁法计算简图 基坑开挖面或地面以下，水平弹簧支座的压缩弹簧刚度H K 可按下式计算： h b k K h H ..= z m k h .= 式中，H K 为土弹簧压缩刚度(kN/m)；h k 为地基土水平向基床系数(kN/m 3)；m 为基床系数的比例系数；z 为距离开挖面的深度；b 、h 分别为弹簧的水平向和垂直向计算间距(m)。 基坑内支撑的刚度根据支撑体系的布置和支撑构件的材质与轴向刚度等条件有关，按下式计算： B L A E K ....2α= 式中：K ——内支撑的刚度系数(kN/m/m)； α——与支撑松弛有关的折减系数，一般取0.5～1.0；混凝土支撑或钢支撑施加预压力 时，取1.0； E ——支撑构件材料的弹性模量(kN/m 2)； A ——支撑构件的截面积(m 2)； L ——支撑的计算长度(m)；
地下连续墙成槽技术交底 (2)
南宁轨道交通工程 承包单位：中铁一局集团有限公司合同号： 监理单位：上海天佑工程咨询有限公司编号： 技术交底A7.3 工程名称南宁市轨道交通一号线一期工程心圩江站土建施工 交底部位主体围护工程工序名称地下连续成槽施工 交底内容： 一、工程概况 心圩江站车站中心设计里程为YDK11+604.000，车站总长201m。设计起点里程YDK11+523.500～YDK11+724.500。 本站位于大学--鲁班路口，呈东西走向。为地下两层岛式站台车站。负一层为站厅层，负二层为站台层。车站标准段宽度19.2m，站台中心处基坑埋深约17.45m，围护结构均采用800mm厚地下连续墙，采用全外包防水结构。主体结构侧墙厚度为700mm，地下连续墙下采用C35,P8抗渗混凝土,厚度为800mm，标准墙幅按6m分幅，加宽带为5.5m分幅，接头采用工字形钢，总共分为82幅墙；L型墙幅12幅，直型墙幅70幅。钢筋笼最长约27.34米，最重32.29吨。钢筋笼标准段外型尺寸最大为0.68×6.0×27.34m（具体每槽钢筋数量、规格见钢筋数量表）。 二、地质概况 本站钻探揭示了填土层，粘性土层，粉土层，砂土层，砾卵石层，以及古近系岩层共六层，现分别对各岩土层及其特征分述如下。 杂填土①1：灰色、灰褐色，欠压实。层厚0.50~4.00m，为软弱土层，工程性质差，未经处理不宜作为基础持力层。 素填土①2：灰色～褐黄色，稍密～松散状态，稍压实。层厚0.70~5.60m，为软弱土层，工程性质差，未经处理不宜作为基础持力层。 淤泥质土：灰色，软塑～流塑状，为软弱土层，工程性质不良，仅局部分布，未经处理不宜作为基础持力层。 硬塑（坚硬）粘土②2-2：褐红、褐黄色，局部褐色，硬塑～坚硬状态。层厚1.90~9.30m，厚度大，强度高，工程性质良好。
地下连续墙设计计算
6667设计计算 已知条件： （1）土压力系数计算 主动土压力系数： K a1=tan2（45°—φ1/2）=tan2（45°—10°/2）=0.70 a1=0.84 K a2=tan2（45°—φ2/2）=tan2（45°—18°/2）=0.52 a2=0.72 K a3=tan2（45°—φ3/2）=tan2（45°—19.2°/2）=0.64 a3=0.71 K a4=tan2（45°—φ4/2）=tan2（45°—18.9/2）=0.52 a4=0.70 K a5=tan2（45°—φ5/2）=tan2（45°—19.2/2）=0.41 a5=0.72 被动土压力系数： K p1=tan2（45°＋φ5/2）=tan2（45°＋19.2°/2）=1.98 p1=1.40 （2）水平荷载和水平抗力的计算 水平荷载计算： e a=q0k a1－2C=20×0.59－2×10×0.84=－5kPa e ab上=（q0+h1）K a1－2c1a1=（20+18×2.5）×0.59－2×10×0.84=21.55kPa e ab下=（q0+h1）K a2－2c2a2=（20+18×2.5）×0.36－2×19×0.6=0.6kPa e ac上=（q0+h1＋h2）K a2－2c2a2=（20+18×2.5＋19.9×1.1）×0.36－2×19× 0.6=8.48kPa e ac下=（q0+h1＋h2）K a3－2c3a3=（20+18×2.5＋19.9×1.1）×0.64－2×44×0.8=－14.79kPa e ad上=（q0+h1＋h2＋h3）K a3－2c3a3=（20+18×2.5＋19.9×1.1＋18.8×1.4）× 0.64－2×44×0.8=2.05kPa e ad下=（q0+h1＋h2＋h3）K a4－2c4a4=（20+18×2.5＋19.9×1.1＋18.8×1.4）× 0.34－2×21×0.59=13.71kPa e ae上=（q0+h1＋h2＋h3＋h4）K a4－2c4a4=（20+18×2.5＋19.9×1.1＋18.8×1.4＋19.9×0.5）×0.34－2×21×0.59=17.09kPa e ae下=（q0+h1＋h2＋h3＋h4）K a5－2c5a5=（20+18×2.5＋19.9×1.1＋18.8×1.4
地下连续墙成槽施工技术交底
地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。如此循环作业，逐次完成每个槽段，由于实施循 环作业，有利于操作技术的掌握、熟练及水平的提高。 1．3对环境影响小 地下墙施工时噪音低、无振动、无挤土，与其他的挡土隔水设施（常德沅江隧道工程江北明挖段 地连墙成槽施工技术交底 编制： 审核： 审批： 中铁十四局集团有限公司
地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。如此循环作业，逐次完成每个槽段，由于实施循 环作业，有利于操作技术的掌握、熟练及水平的提高。 1．3对环境影响小 地下墙施工时噪音低、无振动、无挤土，与其他的挡土隔水设施（ 常德沅江隧道项目部 二零一七年五月 技术交底书
地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。如此循环作业，逐次完成每个槽段，由于实施循 环作业，有利于操作技术的掌握、熟练及水平的提高。 1．3对环境影响小 本表由施工单位编制，交底单位与接受交底单位（作业工班）各保存一份。 技术交底书
地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。如此循环作业，逐次完成每个槽段，由于实施循 环作业，有利于操作技术的掌握、熟练及水平的提高。 1．3对环境影响小 本表由施工单位编制，交底单位与接受交底单位（作业工班）各保存一份。
地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。如此循环作业，逐次完成每个槽段，由于实施循 环作业，有利于操作技术的掌握、熟练及水平的提高。 1．3对环境影响小 地下墙施工时噪音低、无振动、无挤土，与其他的挡土隔水设施（ 技术交底书
深基坑工程地下连续墙支护施工技术
深基坑工程地下连续墙支护施工技术 发表时间：2016-03-15T10:54:26.050Z 来源：《基层建设》2015年20期供稿作者：赖燕纯 [导读] 汕头市澄海区凤翔建筑工程有限公司广东汕头 515800 加强学习基坑支护施工的新技术，并及时掌握国家及地方对基坑施工的有关最新规定，以真正全过程地做好连续墙基坑支护工程的施工工作。 赖燕纯 汕头市澄海区凤翔建筑工程有限公司广东汕头 515800 摘要：深基坑地下连续墙工程施工的合理，不但能提高工程本身的质量与进度，还能促进工程经济效益并保证工作人员人身安全。本文对地下连续墙深基坑选择了相应的支护施工方案，并详细介绍了其施工技术和质量控制措施，以供相关人员参考借鉴。 关键词：地下连续墙；施工；浇灌；技术 引言 深基坑连续墙支护施工是工程建筑的重难点，施工中不仅要求保证基坑内作业安全，而且要防止基坑及坑外土体移动，防止出现沉降和渗漏问题，这就必须重点对施工技术进行优化，在进行连续墙基坑支护施工时，对具体问题具体分析，重点审查深基坑支护方案，对施工过程进行控制，提出合理化措施与建议，检验施工效果，才能取得较好的成绩。 1 工程概况 某工程基础埋深27.85m。建筑东侧距机关大楼5.85m；南侧距家属楼22.11m，距围墙2.21m；西侧距住宅楼23.56m；北侧距围墙5.87m，场区内地下有人防通道，环境较复杂，施工安全要求高。地下室相邻建筑物较多且距离较近，基坑围护结构采用1200mm厚地下连续墙支护体系。地下连续墙共计93幅，其中转角幅10幅，标准段幅宽6m。施工中主要存在以下技术难点：（1）根据经验，对于本工程土质，采用常规液压抓斗作业关闭抓斗时存在严重的斗体上浮现象，抓斗吃不住力，挖不到土。（2）若靠常规的抓斗自重冲击成槽，在软硬土层交界处成槽垂直度难以控制。 （3）土层胶结力小，成槽施工时容易引起塌孔。 2 地下连续墙施工工艺流程 地下连续墙施工时采用“四钻三抓，泥浆护壁”工艺，由4台德国宝峨BG25C进行引孔，利勃海尔HS883HD、利勃海尔HS855HD、德国宝峨GB34和上海金泰SG40A液压成槽机进行成槽作业。在引孔过程中，如遇大块漂石致使引孔受困时，改用全回转钻机和冲击抓斗引孔。成槽过程中如遇到坚硬岩层抓不动时，利用宝峨BG25C进行排桩湿引孔辅助成槽施工。 地下连续墙施工工艺流程如图1所示。 3 施工方法 3.1 测量放线 根据控制点在基坑外围布设一条闭合平面导线。并确定各主轴线控制点，对导线、轴线基准控制点定期进行复测。 3.2 导墙形式及制作 图1 施工工艺流程 导墙采用“┓┏”型整体式钢筋混凝土结构，混凝土强度等级C30，导墙深1.5m，混凝土厚度为200mm且插入土层内。导墙顶面标高与硬化地面一致。 3.3 泥浆制备 在地下连续墙挖槽过程中，泥浆起到护壁、防止坍方、携渣、冷却机具、切土润滑的作用。因此护壁泥浆生产循环系统的质量控制是保证成槽安全与质量的关键，同时对保证混凝土的浇注质量起着重要作用。 （1）根据现场的土质情况确定泥浆配合比，本工程的新鲜泥浆性能指标见表1，配合比设计见表2。
弹性地基梁法(“m”法)公式以及地下连续墙计算书
根据上海市标准《基坑工程设计规程》的规定，在施工临时工况下，地下连续墙的计算采用规范推荐的竖向弹性地基梁法(“m ”法)。弹性地基梁法取单位宽度的挡土墙作为竖向放置的弹性地基梁，支撑简化为与截面积、弹性模量、计算长度有关的弹簧单元，如图1为弹性地基梁法典型的计算简图。 图1 竖向弹性地基梁法计算简图 基坑开挖面或地面以下，水平弹簧支座的压缩弹簧刚度H K 可按下式计算： h b k K h H ..= z m k h .= 式中，H K 为土弹簧压缩刚度(kN/m)；h k 为地基土水平向基床系数(kN/m 3)；m 为基床系数的比例系数；z 为距离开挖面的深度；b 、h 分别为弹簧的水平向和垂直向计算间距(m)。 基坑内支撑的刚度根据支撑体系的布置和支撑构件的材质与轴向刚度等条件有关，按下式计算： B L A E K ....2α= 式中：K ——内支撑的刚度系数(kN/m/m)； α——与支撑松弛有关的折减系数，一般取0.5～1.0；混凝土支撑或钢支撑施加预压力时，取1.0； E ——支撑构件材料的弹性模量(kN/m 2)； A ——支撑构件的截面积(m 2)； L ——支撑的计算长度(m)； S ——支撑的水平间距(m)。 （2）水土压力计算模式 作用在弹性地基梁上的水土压力与土层分布以及地下水位有关系。水土压力计算采用水土分算，利用土体的有效重度和c 、?强度指标计算土压力，然后叠加水压力即得主动侧的水
土压力。土的c 、?值均采用勘察报告提供的固结快剪指标，地下连续墙变形、内力计算和各项稳定验算均采用水土分算原则，计算中地面超载原则上取为20kPa 。基坑周边地下连续墙配筋计算时分项系数取1.25。 ①土压力计算： 墙后主动土压力计算采用朗肯土压力计算理论，主动土压力强度（kPa ）计算公式如下： a a i i a K c K h r q p 2)(-+=∑ 其中，i r 为计算点以上各土层的重度，地下水位以上取天然重度，地下水位以下取水下重度； i h 为各土层的厚度； a K 为计算点处的主动土压力系数，)2 45(tan 2φ-= a K ； φ,c 为计算点处土的总应力抗剪强度指标。 按三轴固结不排水试验或直剪固快试验峰值强度指标取用。 ②水压力计算：作用在支护结构上主动土压力侧的水压力在基坑内地下水位以上按静水压力三角形分布计算；在基坑内地下水位以下水压力按矩形分布计算(水压力为常量)，并不计算作用于支护结构被动土压力侧的水压力，见下图所示。其中， w h ?为基坑内外水位差，w r 为水的重度，取为10kN/m 3。 图2 静水压力分布模式
地下连续墙专业技术交底
地下连续墙技术交底
————————————————————————————————作者：————————————————————————————————日期：
北竹林车站地下连续墙技术交底 1、工程概况 1.1标段概况 北竹林站位于子牙河南路与新河北大街交口南侧（北竹林）地块内，车站主体延东北--西南向布置。车站为地下三层，两柱三跨岛式结构，结构全长167m，标准段基坑宽度 23.1m，盾构井段基坑宽度27.1m，基坑深23.94--24.937m，顶板平均覆土2.47m。车 站总建筑面积为17683㎡，设置四个出入口及两组风道。围护结构地连墙厚度1.0m，深度分别为标准段42m、盾构井段45m；围护结构混凝土工程量约17446m3。风道及出入口围护结构采用φ850@600的SMW工法桩。车站采用明挖方案，车站主体土方约95000 m3车站围护内支撑体系采用钢管支撑与钢筋混凝土组合支撑体系，共设六道撑。第一道支撑为0.8m×0.8m钢筋混凝土支撑，第二、三、四、五、六道均为φ600钢支撑，壁厚16mm。 1.2工程地质和水文地质 （1）工程地质概况 1）地形地貌 站区地貌为冲积平原，地形较平坦，地面高程2.65～4.05m。 2）地层岩性 站区地层主要为第四系全新统人工填土层（人工堆积Qml），新近沉积层（第四系全新统新近组故河道、洼淀冲积Q43Nal）、第Ⅰ陆相层（第四系全新统上组河床～河漫滩相沉积Q43al）、第Ⅰ海相层（第四系全新统中组浅海相沉积Q42m）、第Ⅱ陆相层（第四系
全新统下组沼泽相沉积Q41h及河床～河漫滩相沉积Q41al）、第Ⅲ陆相层（第四系上更新统五组河床～河漫滩相沉积Q3eal）、第Ⅱ海相层（第四系上更新统四组滨海～潮汐带相沉积Q3dmc）、第Ⅳ陆相层（第四系上更新统三组河床～河漫滩相沉积Q3cal）、第Ⅲ海相层（第四系上更新统二组浅海～滨海相沉积Q3bm）、第Ⅴ陆相层（第四系上更新统一组河床～河漫滩相沉积Q3aal）。 基坑范围土层主要为：①1、③1、③2、④2、⑥1、⑥3、⑦1、⑧2和⑧4；坑底土层为：⑧4、⑨21粉砂层；地连墙穿越土层有：①1、③1、③2、④2、⑥1、⑥3、⑦1、⑧2、⑧4、⑨1、⑨21、⑩3、⑾4、⑾41、⑾1和⑾2，墙底土层为⑾1、⑾41。 3）场地土类型、场地复杂程度及场地类别 ①本次勘察在6D-Zbzl-001、6D-Zbzl-005、6D-Zbzl-010、6D-Zbzl-016孔进行了剪切波测试。对地面建筑依据国家标准《建筑抗震设计规范》(GB50011-2010)及天津市工程建设标准《岩土工程技术规范》的规定：20m以上场地内等效剪切波速151～155m/s，场地类别为Ⅲ类，场地土类型为中软场地土，场地复杂程度为中等复杂场地。 ②地铁构筑物场地土类型划分、建筑场地类别划分依据国家标准《铁路工程抗震设计规范》（GB 50111-2006 2009年版）的规定：依据物探剪切波速测试成果，25m以上等效剪切波速为165～167m/s。场地土类型为中软土，场地类别为Ⅲ类。 4）不良地质现象 根据《城市轨道交通岩土工程勘察规范》（GB50307-2012）3.0.11规定，按照《铁路工程抗震设计规范》（GB50111-2006 2009年版）附录B采用标贯判定液化；根据《建筑抗震设计规范》（GB 50011-2010）4.3.4的规定采用标贯判定液化。通过两种方法对地
地下连续墙深基坑支护的施工工艺及技术措施
地下连续墙深基坑支护的施工工艺及技术措施 发表时间：2012-12-20T15:07:24.233Z 来源：《建筑学研究前沿》2012年9月Under供稿作者：黄炎生 [导读] 然后总结经验，加强对质量通病的防范，才能缩短工期、降低工程造价、保证工程质量。 黄炎生 身份证号码：440782************ 摘要：本文结合工程实例，重点对深基坑支护地下连续墙施工工艺和主要技术措施进行了分析探讨。 关键词：高层建筑；深基坑；地下连续墙；施工工艺 Underground continuous wall of deep foundation pit supporting construction technology and technical measures Huang Yansheng ID number: 440782************ Abstract: combining with the project examples, focusing on supporting of deep foundation pit underground continuous wall construction technology and main technical measures are discussed. Key words: high-rise building; deep foundation pit; underground continuous wall; construction technology 1 概述 随着我国建筑事业的发展，城市高层建筑、以及各种大型地下建筑基础埋深的增加与周围环境和施工场地的限制，地下连续墙逐渐被广泛应用于深基坑工程施工。地下连续墙施工是指在地面上使用挖槽设备，在泥浆护壁的作用下，沿着深开挖工程的周边，开挖一条狭长的深槽，在槽内放置钢筋笼并浇筑混凝土，筑成一段钢筋混凝土墙的施工过程。地下连续墙技术分类复杂，按成墙方式可分为：桩排式、槽板式、组合式，按开挖情况：地下连续墙、地下防渗墙。地下连续墙具有很多优点，如刚度大，既挡土又挡水，施工时无振动，噪音低，适用于城市密集建筑群及夜间施工。浇筑混凝土时无须支模和养护，墙体刚度大于一般挡土墙，能承受较大土压力，可避免地基沉陷和塌方，其不足之处在于需用专门设备进行施工，成本较高，一次性投资大，技术难度较大。 2 工程概况 某高层建筑工程，其基坑内平面面积约9500m2，开挖深度9.80m，是安全等级为一级的基坑支护工程。综合考虑场地条件、工程地质、开挖深度和周围环境，确定采用钢筋混凝土地下连续墙作为支护、止水结构，地下连续墙同时作为地下室的外墙，而且部分单元墙段上设有承力柱。地下连续墙墙厚0.8m，墙顶标高-1.750m，墙底标高为-20.40m，地下墙混凝土强度等级为C35，混凝土抗渗等级为S8，墙身垂直度偏差不大于1/250。由于基坑地质条件复杂，因此基坑的支护对工程的安全至关重要。 3 工程水文地质条件及周边环境 拟建工程表面覆盖层均为湿度较大的杂填土，场地土由上至下分别为：第四系人工堆积杂填土（含建筑垃圾）、含有机质填土、第四系坡残积有机质黏土、第四系坡和残积红黏土。土层的重度在17.4～20kN/m3 之间，抗剪切系数C 在10～45.7kPa 之间，膨胀角在9～26°之间。土层力学参数偏低。现场勘察表明场地下方埋有大量的地下管线，且周边为繁华商业街和居民区，场地环境条件对施工较为不利。为防止成槽施工和基坑土方开挖引起地基沉降，带来管线折断下沉、房屋倾斜等一系列问题，在施工中须采取有效措施确保安全。 4 施工工艺及主要技术措施 4.1 工艺流程 地下连续墙施工工艺流程，如图1所示。 图1 地下连续墙施工工艺流程图 4.2 成槽加固 因场地地质有深厚的淤泥或淤泥质土分布到基坑底下3ｍ，此范围内为防止地下连续墙成槽塌孔和地面沉陷，采用水泥土搅拌桩对连续墙及导墙两侧的土体进行加固，来提高土体强度和抗渗性。 4.3 导墙施工
地下连续墙技术交底
地下连续墙技术交底 工程围护结构采纳地下连续墙且为两墙合一，连续墙两侧已通过三轴搅拌桩加固，地下连续墙总长约238m，地下墙厚度为0.8m及1m，有效墙深22m、24m 及25m，地下墙墙趾最深插入⑥暗绿色粉质粘土层，地下连续墙接头形式采纳柔性接头，地下墙混凝土设计强度等级为C30（水下），抗渗等级P8；钢筋采纳HPB235、HRB335钢。本工程场地小、工期紧，临近恒丰路下地铁，施工难度大。 2、施工总体部署 2.1、工程施工总体目标 ⑴工期目标：40天。 ⑵质量目标：一次性通过验收，确保工程质量达到优良。 ⑶文明目标：达到上海市文明工地标准。 2.2、施工组织机构 2.2.2、施工治理网络 本工程要紧施工治理网络如下： ⑴项目经理部施工组织网络
⑶质量治理网络
2.2.3 、现场项目部人员组成 ⑴项目部治理人员配备打算 2.3、施工进度打算 2.3.1
2.3.2、施工进度打算 1、本工程地下连续墙共计槽段45幅，有效砼深22m、24m及25m。 2、按照现场施工条件及总体施工流程安排，本工程地下连续墙分一条线“隔四跳一”进行施工，先施工地铁侧800mm厚地连墙，再施工其它地连墙。 3、打算从4月13日开始，施工40天，加10天进退场，总工期50天。 3、施工总平面布置 3.1、施工平面布置（见附图） 3.2、施工用水： 在施工现场内从甲方提供的用水接口由2寸水管分二路接出，一路接至泥浆工厂和钢筋加工厂。一路沿基坑周边在适当位置设置水龙头，以保证施工用水。在施工现场进出大门口两侧各设一个水龙头，为施工保洁清扫专用。 3.3、施工用电： 由总包提供的变电站分四路接出，分不供给泥浆工厂、钢筋成型棚、对焊区及临时施工用电。为确保生产、生活用电互不阻碍，另分一路作为照明用电考虑。为满足施工总包需提供400KV A施工用电。 3.4、施工道路：

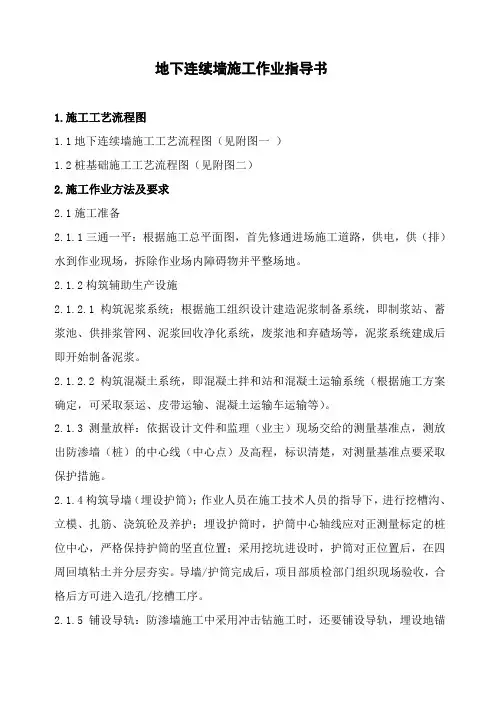

地下连续墙施工技术

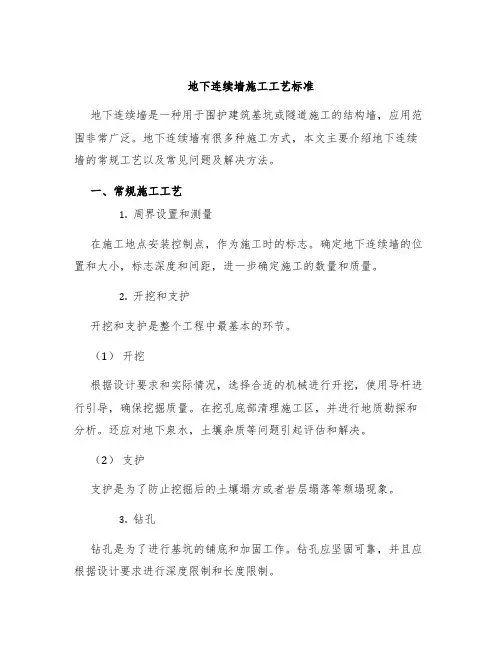

地下连续墙施工技术 1950年出现的地下连续墙，也称为混凝土地下墙、连续地中墙。它是将分段施工的单元地下墙连接的地下墙体，替代传统的木桩、钢桩、钢筋混凝土桩等，起挡土、承重、防水作用。 地下连续墙分为现浇地下连续墙、预制地下连续墙、排桩地下连续墙。目前广泛应用于地下工程作为基坑开挖的围护结构，也可作为地下结构物的一部分。由于其墙体刚度大、防渗性能好，能适应软土地质条件，工程施工对周围土体扰动小，对周围建筑物影响小，施工时振动小、噪音低，在狭窄场地也能安全施工。但须随地质条件进用不同的挖槽机械及采取应措施稳定槽壁。 一、现浇地下连续墙施工概要 在地下挖一段狭长的深槽，在槽内放入钢筋笼，浇筑成一段钢筋混凝土墙体，把这些墙体逐一连接起来形成一道连续的地下墙壁，就是一般所称地下连续墙。 地下连续墙施工流程图 （一）施工准备 包括编制施工组织设计；审阅技术文件；测量放线，场地规划与拆迁；道路、供水、供电等临时设施的建设；机械设备、材料的落实及设立试验室工作，需在开工前完成。（二）护壁泥浆 在地基中进行钻孔或挖槽，可通过泥浆的静压力来防止槽孔坍塌或剥落，维持槽孔的形状。同时泥浆还具有悬浮土渣把土渣携出地面的功能。槽孔形成之后，浇注混凝土把泥浆由槽孔中置换出来。 1．泥浆的种类，有膨润土泥浆、聚合物泥浆、CMC泥浆、盐水泥浆。使用的外加剂有分散剂、CMV增粘剂、加重剂、防漏剂、盐水泥浆剂等。 2．泥浆的使用方法： （1）静止方式：抓斗挖槽时不断注入新泥浆，直到浇注混凝土将泥浆置换出来为止。

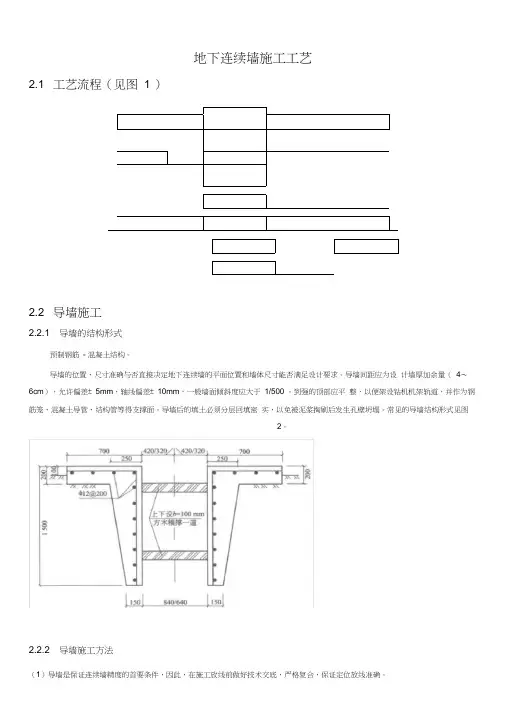

泥浆一直储存在槽内存在槽内仅起护壁作用，不用来排渣。 （2）循环方式：用泵使泥浆在槽底与地面之间进行循环，把土渣排出地面。有正、反循环两种。适用于钻头式挖槽机施工。 3．泥浆质量要求 拌制和使用泥浆时，必须随时检验，不合格的泥浆必须及时处理。泥浆性能指标分：（1）新浆质量指标；（2）存放24小时质量指标；（3）使用过程中质量指标；（4）废弃泥浆指标。 当泥浆达到废弃指标时应予废弃。未达到废弃程度的泥浆可回收，采用振动筛、旋流器或沉淀池等进行除砂净化再生利用。 4．泥浆池容量 新鲜泥浆总需量，约为每幅段挖方量的70%~80%（钻抓法）或80%~90%（回转切削法）。若地层为砂砾质土时，宜适当增大。泥浆池总容积包括拌浆池、优质泥浆池、沉淀池、净化池、废浆池等。用一台抓斗挖槽时。大约需三倍单幅段挖方量的泥浆池；用回转式挖槽时，约需四倍挖方量的泥浆池。 （三）导墙 导墙的作用；在挖槽孔时起导向作用，提高槽孔垂直精度；储存泥浆，保持泥浆液面高度，稳定槽壁；文档表土，支承施工设备及固定钢筋笼、接头管；防止泥浆渗漏及地表水流入。 导墙分为现浇或预制拼装钢筋混凝土、H型钢等型式导墙。常用现浇钢筋混凝土导墙。导墙深度一般为1.2～2.0m,内净宽比地下连续墙宽5cm～10cm,而顶面应高出地表达15cm 以上,并高地下水位一般为1.5米。导墙中心线定位，应考虑成槽垂直误差和地下连续墙变位，适当外移，防止侵限。 导墙形式：根据地质及地表情况不同，可选用不同的形式，有矩形、槽形、L形、倒L 形。在拐角处，常将其平面形式设计成L、T、十字形。 导墙面应垂直，精度要求1／1500（液压抓斗有纠偏装置者不受此限），且与连续墙轴线平行，内外导墙间距允许误差5mm，内外侧墙顶高差允许10mm。 导墙宜建在密实地基上，背后开挖空心思回填部分需用粘性干土分层夯实。导墙应做成连续的。地下管线横穿导墙或地下连续墙浅部有较大障碍物时，应探明其位置后予以妥善处理。导墙作完后，一般应即时在墙间加设支撑，防止导墙在外力作用下内挤。 （四）挖槽机械 挖槽是地下连续墙施工最主要的工序之一。目前还没有一种能够适用于各种地质条件的挖槽机。因此，应根据不同的功能要求，不同的地质条件来选择不同的挖槽方法和挖槽机械。按挖槽机理来分，挖槽机可分为两大类：钻斗式挖槽机、挖斗式挖槽机。 1．钻头式挖槽机 这类机械是用钻头对地层进行破碎，借助泥浆循环将土渣排出槽外。依钻斗对地层的破坏方式可分为冲击式、回转式、凿刨式挖槽机、双轮铣槽机，其载运机械是专用机架或覆带式起垂机。常用的是冲击式、回转式挖槽机和双轮铣槽机。 （1）冲击式挖槽机就是冲击钻机。是通过钻头上下运动，冲击破碎地基土，借助泥浆循环把土渣携出槽外。叠合钻机可成槽。适用于大卵石、大孤石等较大障碍物和软硬不均的复杂的地层。挖槽精度较高，但速度较慢，多用于钻导孔和接合面的防渗构造施工。 （2）回转式挖槽机：就是回转钻机，它是将钻头压入土层并使之回转来破碎土层。在松软的地层中速度快、精度高，但在砾石等硬地层中较困难。它又分为独头回转钻机和多头钻机。 独头回转钻机只有一个钻头，其开挖形状是圆形，叠合钻机能成槽，成槽速度慢，主要用一起钻导机。
地下连续墙作为支护结构的内力计算
地下连续墙作为支护结构时的内力计算 (2009-01-07 16:40:54) 标签：分类： （一）荷载 用作支护结构的地下连续墙，作用于其上的荷载主要是土压力、水压力和地面荷载引起的附加荷载。若地下连续墙用作永久结构，还有上部结构传来的垂直力、水平力和弯矩等。作用于地下连续墙主动侧的土压力值，与墙体刚度、支撑情况及加设方式、土方开挖方法等有关。 当地下连续墙的厚度较小，开挖土方后加设的支撑较少、较弱，其变形较大，主动侧的土压力可按朗肯土压力公式计算。我国有关的设计单位曾对地下连续墙的土压力进行过原体观测，发现当位移与墙高的比值△／H达到1‰一8‰时，在墙的主动侧，其土压力值将基本上达到朗肯土压力公式计算的土压力值。所以，当地下连续墙的变形较大时，用其计算主动土压力基本能反映实际情况。 对于刚度较大，且设有多层支撑或锚杆的地下连续墙，由于开挖后变形较小，其主动侧的土压力值往往更接近于静止土压力。如日本的《建筑物基础结构设计规范》中既做如此规定。 至于地下连续墙被动侧的土压力就更加复杂。由于产生被动土压力所需的位移(我国实测位移与墙高比值△／H需达到1％一5％才会达到被动土压力值)往往为设计和使用所不允许，即在正常使用情况下，基坑底面以下的被动区，地下连续墙不允许产生使静止土压力全部变为被动土压力的位移。因而，地下连续墙被动侧的土压力也就小于被动土压力值。
目前，我国计算地下连续墙多采用竖向弹性地基梁(或板)的基床系数法，即把地下连续墙入土部分视作弹性地基梁，采用文克尔假定计算，基床系数沿深度变化。 （二）内力计算 作为支护结构的地下连续墙，其内力计算方法国内采用的有：弹性法、塑性法、弹塑性法、经验法和有限元法。 根据我国的情况，对设有支撑的地下连续墙，可采用竖向弹性地基梁(或板)的基床系数法(m 法)和弹性线法。应优先采用前者，对一般性工程或墙体刚度不大时，亦可采用弹性线法。此外有限元法，亦可用于地下连续墙的内力计算。 用竖向弹性地基梁的基床系数法计算时，假定墙体顶部的水平力H、弯矩M及分布荷载q1和q2作用下，产生弹性弯曲变形，坑底面以下地基土产生弹性抗力，整个墙体绕坑底面以下某点O转动(图4-2-1 )、在O点上下地基土的弹性抗力的方向相反。 图4-2-1 竖向弹性地基梁基床系数法计算简图 地下连续墙视为埋入地基土中的弹性杆件，假定其基床系数在坑底处为零，随深度成正比增加。当α2h≤时，假定墙体刚度为无限大，按刚性基础计算；当α2h＞时，按弹性基础计算，其中变形系数 α2= (4-2-1) 式中m——地基土的比例系数，有表可查，参阅有关地下连续墙设计与施工规程。如流塑粘土，液性指数I L≥l，地面处最大位移达6mm时，m＝300--500；
2016基坑支护设计计算书模板 (1)
第一章工程概要 1.1 工程概况 工程概况，附上基坑周边环境平面图 1.2场区工程地质条件 附上典型的地质剖面图 1.3 水文地质条件 1.4 主要设计内容 分析评价了场地的岩土工程条件。 根据场地的工程地质条件、水文地质条件，充分考虑到周边地层条件，选择技术上可行,经济上合理,并且具有整体性好、水平位移小,同时便于基坑开挖及后续施工的可靠支护措施，通过分析论证选择合适的基坑支护方案。 对基坑支护结构进行了具体设计计算，其中包括土压力计算、钻孔灌注桩的设计计算及锚杆的设计计算、稳定性验算（根据具体选择的支护方式，按照规范的要求进行设计，计算，和验算）。当不能满足稳定性要求的时候，需要重新设计计算或者做必要的处理，直至达到稳定性的安全要求。 选择经济、实效、合理的基坑降水与止水方案。 基坑支护工程的施工组织设计与工程监测设计。 1.5 设计依据 (1)甲方提供资料，岩土工程勘察报告（列出详细的清单） (2)现行规范、标准、图集等（按照规定的格式列出详细的清单，必须是现行规范）
第二章基坑支护方案设计 2.1 设计原则（摘自规范） 2.1.1 基坑支护结构应采用以分项系数表示的极限状态设计表达式进行设计 2.1.2 基坑支护结构极限状态可分为下列两类: a. 承载能力极限状态:对应于支护结构达到最大承载能力或土体失稳、过大变形导致支护结构或基坑周边环境破坏； b.正常使用极限状态：对应于支护结构的变形已妨碍地下结构施工或影响基坑周边环境的正常使用功能。 2.1.3 基坑支护结构设计应根据表3选用相应的侧壁安全等级及重要性系数。 表2.1 基坑侧壁安全等级及重要性系数 安全等级破坏后果 1.10 一级支护结构破坏，土体失稳或过大变形对基坑周边环境及地 下结构施工影响很严重 1.00 二级支护结构破坏，土体失稳或过大变形对基坑周边环境及地 下结构施工影响一般 0.90 三级支护结构破坏，土体失稳或过大变形对基坑周边环境及地 下结构施工影响不严重 注：有特殊要求的建筑基坑侧壁安全等级可根据具体情况另行决定 2.1.4 支护结构设计应考虑其结构水平变形、地下水的变化对周边环境的水平与竖向变形的影响，对于安全等级为一级和对周边环境变形有限定要求的二级建筑基坑侧壁，应根据周边环境的重要性、对变形的适应能力及土的性质等因素确定支护结构的水平变形限值。 2.1.5 当场地内有地下水时，应根据场地及周边区域的工程地质条件、水文地质条件、周边环境情况和支护结构与基础型式等因素，确定地下水控制方法。当场地周围有地表水汇流、排泻或地下水管渗漏时，应对基坑采取保护措施。 2.1.6 根据承载能力极限状态和正常使用极限状态的设计要求，基坑支护应按下列规定进行计算和验算：
地下连续墙支护优点与关键施工技术
地下连续墙支护优点与关键施工技术 摘要：20世纪50年代初开创以来，在施工机械和施工技术方面不断得到改进和推广。目前，作为城市高层、超高层建筑、各种工业建筑地下工程的挡土防渗结构和作为主体结构，以及水利、江防的防渗墙等，地下连续墙已是一种科学先进的选择方案。地下连续墙施工 工艺由于对周围环境影响小，墙体刚度大，止水性能好，是深基坑工程常用的围护方法之一。在建筑中，地下连续墙应用广泛，占有重要的地位。 引言：随着基坑规模和深度的不断扩大，所遇到的恶劣地质条件越来越复杂，支护工程技 术问题陆续出现，我们必须使用先进、创新、科学的方法来解决这些难题。这是总结的一 些关于地下连续墙支护方式的优点与关键施工技术 一施工过程第一步导墙施工第二步泥浆系统泥浆池泥浆分离系统第三步成槽施工液压抓斗（成槽机）挖土成槽电脑测斜系统第四步钢筋笼制作第五步钢筋笼吊装第六步锁 口管下设起拔第七步砼浇筑导管安装砼浇筑 二施工措施1.槽壁防坍方施工措施 （1）成槽机成槽施工时。履带下面应铺设路基钢板。减少对地面压强。相应减少对 槽壁影响。 （2）成槽施工过程中，抓斗掘进应遵循一定原则即：轻提慢放、严禁蛮抓。 （3）施工中防止泥浆漏失并及时补浆。始终维持稳定槽段所必须的液位高度。 （4）定期检查泥浆质量。及时调整泥浆指标。 （5）雨天地下水位上升时。及时加大泥浆比重和粘度。雨量较大时暂停成槽。并封 盖槽口。 （6）及时拦截施工过程中发现的通至槽内的地下水流。 （7）每幅槽段施工应做到紧凑、连续，把好每一道工序质量关，使整幅槽段施工速 度缩短。 2.垂直度控制及预防措施 （1）成槽过程中利用经纬仪和成槽机的显示仪进行垂直度跟踪观测，用水平仪校正 成槽机的水平度。用经纬仪控制成槽机导板抓斗的垂直度，严格做到随挖随测随纠。达到 1／400的垂直度要求。 （2）合理安排一个槽段中的挖槽顺序，使抓斗二侧的阻力均衡。 （3）消除成槽设备的垂直度偏差。根据成槽机的仪表控制垂直度。 3.地下墙渗漏水的预防措施 （1）槽段接头处不许有夹泥砂，施工时必须用接头刷上下多次刷。直到接头处无泥。 （2）地墙成槽时应有足够的措施，防止槽壁坍方。
地下连续墙设计计算书
目录 一工程概况................................................................................................................................ - 1 - 二工程地质条件........................................................................................................................ - 1 - 三支护方案选型........................................................................................................................ - 1 - 四地下连续墙结构设计............................................................................................................ - 2 - 1 确定荷载，计算土压力：............................................................................................ - 2 - γ，平均粘聚力c，平均内摩檫角?..... - 2 - 1.1计算○1○2○3○4○5○6层土的平均重度 1.2 计算地下连续墙嵌固深度................................................................................... - 2 - 1.3 主动土压力与水土总压力计算........................................................................... - 3 - 2 地下连续墙稳定性验算................................................................................................ - 5 - 2.1 抗隆起稳定性验算............................................................................................... - 5 - 2.2基坑的抗渗流稳定性验算.................................................................................... - 6 - 3 地下连续墙静力计算.................................................................................................... - 7 - 3.1 山肩邦男法........................................................................................................... - 7 - 3.2开挖计算................................................................................................................ - 9 - 4 地下连续墙配筋.......................................................................................................... - 11 - 4.1 配筋计算............................................................................................................. - 11 - 4.2 截面承载力计算................................................................................................ - 12 - 参考文献.................................................................................................................................... - 12 -
超深地下连续墙关键施工技术
超深地下连续墙关键施工技术【摘要】本文先对超深地下连续墙施工要点进行了探讨，然后结合具体的工程案例，对超深地下连续墙施工关键技术进行了分析研究，以供各位同仁交流参考。 【关键词】超深、地下连续墙、施工、关键技术 一、前言 超深地下连续墙的施工具将会面临着较为复杂的水文地质环境，因此，加强对其施工关键技术的分析探讨，对确保工程质量，保持工程进度具有十分重要的社会现实意义。 二、超深地下连续墙施工要点探讨 1、按照实际的地质条件，选择挖槽方案 在实际的地下连续墙的施工过程中，由于存在较大的地质变化情况，在部分槽段存在较硬的土质，这种情况要采取综合的挖槽方案。在土质较硬的槽段进行操作业时，会在一定程度上降低成槽的精度，并会明显降低工程效率。因此制定抓斗挖槽、冲击成槽相结合的方案是非常必要的。 2、合理划分槽段 在进行槽段划分时，要严格按照相应的划分标准。该标准对槽壁的稳定性没有破坏性，并且综合考虑了建筑物的情况、挖槽机类型以及槽壁的稳定性。只有严格执行相关标准，才能够在最大程度上减少接头的数量，并不断提高施工的效率、提高地下连续墙的防水性以及整体性。 3、严格防止导墙开裂以及位移变形 进行导墙的目的是能够为挖槽机蓄存泥浆，并防止槽口坍塌，为施工中的水平、竖直测量提供相应的标准，并且为混凝土管的设置、挖槽机的架设提供一定的支点。在进行导墙施工中，主要是保证导墙开裂、位移变形的情况不再发生。在实际工程施工中，要确保拆模后立即在墙体架设支撑，能够在混凝土达到设计强度之前，禁止在导墙附近停留任何重型的机械设备。 4、地下连续墙钢筋吊装方案制定要点 根据单元槽段制定地下连续墙的钢筋笼尺寸，要将科学合理的吊装方案应用到施工过程中，能够在最大程度上确保钢筋笼的整体刚度。并且并根据钢筋笼的
