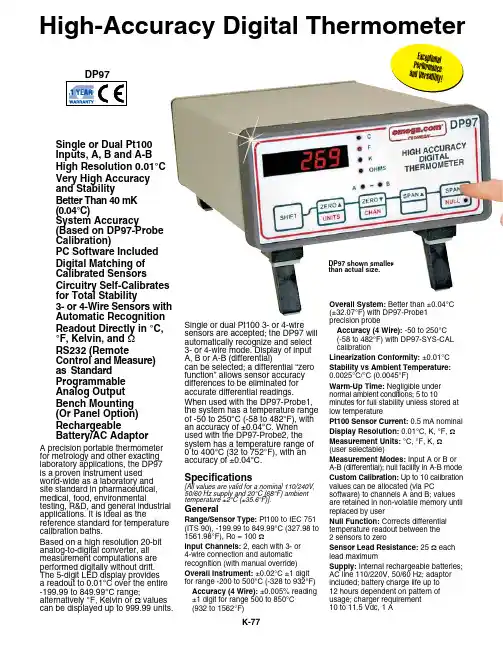

高精度手持式温度计
高精度手持式温度计
?仪器可读热电偶、RTD和热敏电
阻
?在较低范围内分辨率为0.1°
?自动调量程
450系列手持式温度计系列是由高精度，手持温度测量仪组成。机型适用于大多数类型的热电偶以及热电阻和热敏电阻温度传感器。
规格:
显示屏: 7.62 mm (0.3") LCD
指示: °F/°C 可选
工作温度范围: 0 ~ 50°C (32 ~ 122°F) 环境温度
精度: 90 天: 增加±0.05%读数；1年：增加0.1%读数
温度漂移:零点：+2 μV/°C; 跨距：±0.02%/°C
输入连接方式:标准OMEGA? 超小型连接器（热电偶）; ?" 听筒插头（热敏电阻）；TA3F (RTD)，RTD和热敏电阻装置随附的对接连接器
存放温度: -20 ~ 70°C (-4 ~ 158°F)
常模抑制: 50或60 Hz时50 dB
共模抑制: 50或60 Hz时140 dB
最大共模电压: 1000 Vac, +2000V 峰值
测量技术:双斜率模数转换
线性化: 100%数字；通常100段，取决于所选量程
参比端温度稳定性: 5 ~ 45°C时±0.7°C；（41°F ~ 113°F时±1.3°F）（热电偶）
输入电阻:热电偶：13 M?; 热敏电阻：698; RTD：21.2 k?
更新速度:通常2个读数/秒
电池: 9V碱性电池（内含）
电池寿命: 2000小时（热电偶）；1200小时（热敏电阻）；500小时(RTD)
外形尺寸: 178（高）x 84（宽）x 46 mm（厚）(7.0 x 3.3 x 1.8")
重量：255 g (9 oz)
【CN209673251U】一种便携式数字食品温度计【专利】
(19)中华人民共和国国家知识产权局 (12)实用新型专利 (10)授权公告号 (45)授权公告日 (21)申请号 201920500277.9 (22)申请日 2019.04.12 (73)专利权人 浙江神威电气有限公司 地址 321017 浙江省金华市婺城区秋涛北 街138号浙江神威电气有限公司 (72)发明人 程立忠 (74)专利代理机构 浙江千克知识产权代理有限 公司 33246 代理人 童健 (51)Int.Cl. G01K 13/00(2006.01) G01K 7/00(2006.01) G01K 1/00(2006.01) (54)实用新型名称 一种便携式数字食品温度计 (57)摘要 本实用新型提供了一种便携式数字食品温 度计，属于温度计技术领域。它解决了现有的食 品温度计，测温探针固定于本体上，测温时将温 度计长时间插于高温的食物上时温度计内部的 电子元器件易损坏和测温探针无法折叠收纳不 易随身携带的问题。本实用新型包括温度计本 体、显示屏、按键、测温电路和测温探针，显示屏、 按键和测温电路均设置在温度计本体上，且显示 屏和按键均与测温电路电性连接，温度计本体上 开设有接线插口，测温探针包括探针、插头和电 性连接探针与插头的数据线，插头能插接于上述 接线插口并与测温电路电性导通。本实用新型的 优点在于可远距离检测温度，可随身携带，具有 使用寿命长，温度检测快，观测温度方便和收纳 简便等优点。权利要求书1页 说明书4页 附图4页CN 209673251 U 2019.11.22 C N 209673251 U
权 利 要 求 书1/1页CN 209673251 U 1.一种便携式数字食品温度计，其特征在于，它包括温度计本体(1)、显示屏(3)、按键(4)、测温电路和测温探针(2)，显示屏(3)、按键(4)和测温电路均设置在温度计本体(1)上，且显示屏(3)和按键(4)均与测温电路电性连接，所述的温度计本体(1)上还开设有若干接线插口(5)，所述的测温探针(2)包括探针(20)、插头(21)和电性连接探针(20)与插头(21)的数据线(22)，所述插头(21)能插接于上述接线插口(5)并与测温电路电性导通。 2.根据权利要求1所述的一种便携式数字食品温度计，其特征在于，所述探针(20)包括管状的针体(24)以及设置在针体内部的温度传感器(25)和导热体(26)，导热体(26)固定设置在针体(24)的头部，温度传感器(25)与导热体(26)接触，上述数据线(22)的一端与温度传感器(25)电性连通，另一端从针体(24)的尾部伸出并与上述插头(21)连接。 3.根据权利要求2所述的一种便携式数字食品温度计，其特征在于，所述温度传感器(25)安装于针体(24)尾部。 4.根据权利要求1所述的一种便携式数字食品温度计，其特征在于，所述温度计本体(1)上开设有向温度计本体(1)内部凹陷的置物槽(6)，凹陷处形成置物口，该置物槽(6)能将测温探针(2)放入其内并通过设于置物口上的凸起(60)将测温探针(2)固定于置物槽(6)内。 5.根据权利要求1所述的一种便携式数字食品温度计，其特征在于，所述按键(4)至少设有三个，分别为开关键，温度锁定键和单位切换键。 6.根据权利要求1所述的一种便携式数字食品温度计，其特征在于，所述温度计本体(1)的后面开设有支架槽(7)，支架槽(7)内的一端转动安装有支架板(8)，支架板(8)向槽外打开能支撑温度计倾斜放置。 7.根据权利要求6所述的一种便携式数字食品温度计，其特征在于，所述支架槽(7)可以是竖直设置也可以是横向设置。 8.根据权利要求5所述的一种便携式数字食品温度计，其特征在于，所述测温电路包括主控器和电源模块，所述电源模块分别与主控器、温度传感器、显示屏电性连接，上述开关键与电源模块电性连接，温度锁定键和单位切换键均与主控器电性连接。 9.根据权利要求1所述的一种便携式数字食品温度计，其特征在于，所述显示屏(3)为液晶显示屏且液晶显示屏带背光。 10.根据权利要求1所述的一种便携式数字食品温度计，其特征在于，所述温度计本体(1)上设有挂孔(9)，所述挂孔(9)贯穿温度计本体(1)，孔型四方，孔的内壁上设有可用于开启瓶盖的卡片(10)。 2
LM35数字温度计(最新)
课程设计任务书 课程设计内容与要求： 以所学EDA课程内容为核心，结合LM35温度传感器，及A/D转换器等内容，设计所需的测温系统。 所设计的温度计的额定温度范围为-55℃—155℃，程序设计部分可利用所学二十四进制计数器进行改编。对于其他辅助设备，A/D转换器等内容等需查阅资料，对符合要求的型号进行筛选，选出符合条件且最经济适用的部分。确定其精度大小，适用范围及在整个系统中的连接设置。 将EDA技术应用于芯片设计和系统设计，可极大提高电路设计的效率和可靠性，且节约设计成本。在实验过程中锻炼了我们的动手能力。 目录 1．LM35温度传感器测温系统摘要………………………… 2．绪论——整个课程设计的思路…………………………… 3．Protel99绘图过程………………………………………… 4．LM35温度传感器介绍…………………………………… 5．主要芯片及程序…………………………………………… 6．技术总结…………………………………………………… 7．参考文献…………………………………………………… 8．致谢………………………………………………………… 摘要 现在EDA技术是电子设计的重要工具，其核心是利用计算机完成电路设计的全程自动化，将EDA技术应用于芯片设计和系统设计，可极大提高电路设计的效率和可靠性，节约设计成本，减少设计人员的劳动强度。 本次课程设计以EDA技术为主体，辅助学习传感器原理，A/D转换器原理，设计LM35温度传感器测温系统，运用LM35为温度传感器收集信号，因为用计算机来构建数据采集系统时看，利用温度传感器的敏感特性，去检测周围的温度，所经采集的温度信号时连续的信号，而计算机能处理不连续变化的信号，因此必须用A/D转换器将模拟信号转换为电信号后进行处理，所以再利用A/D转换器将收集到的模拟信号转换为电信号送入计算机进行处理，再利用显示电路把转换后的数字信号显示出来。 本次设计将介绍EP2C5Q208C8芯片，温度传感器LM35及AD521芯片的基本原理和特点，及利用protel99画图的简要过程。 绪论 本次课程设计主要对常规数字温度计设计。LM35温度传感器测温系统的主要功能是测量周围环境的温度，在各类民用控制，工业控制以及航空航天技术方面，温度测量得到了广泛的使用。小型、低功耗、可靠性高、低成本的LM35温度传感器便得以备受关注，利用LM35为温度传感器，去收集周围环境的温度信号即可。因为所采集的温度信号是连续变化的模拟量，而只要功能芯片EP2C5Q208C8能处理不连续的信号，因此，必须用A/D转换器将模拟信号转换成数字信号，再放大相应的倍数，才能送给主芯片进行处理，再利用显示电路把转换后的数字信号显示出来。 对于显示电路的连接必须注意只能与能满足其需要的特定I/O口连接看，否则可能会导致显示的数值出现异常。 一.Protel 99 SE 绘图过程 设置原理图设计环境，设计环境对画原理图人影响很大，在画原理图之前，应该把设计环境设置好，工作环境是使用DESIGN/OPTIONS和TOOL/PREFERENCE菜单进行的，画原理图环境的设置主要包括图纸大小，捕捉栅格，电气栅格，模板设置等。 A.放置元件。将电气和电子元件放置到图纸上，一般情况下元件的原理图符号在元件库中都可以找到，只需要将元件从元件 库中取出，放置在图上，但由于本次设计中有一些新元件，故还要自己画元件。 B.画元件图。1、首先选择菜单FILE/NEW,然后在出现的窗口选择SCHEMA TIC LIBRARY DOCUMEN T图标建立一个元件 库，该库的缺省名为SCHLIBL.LIB;在设计管理器窗口中双击该元件库，这就进入了画元件图窗口，在元件管理器窗口，可以看到已经给元件取了个缺省名COMPONENT_ 。2、进入编辑窗口后使用page up键将窗口放大，放大到能清楚地看到可视栅格。3、然后使用绘图工具箱中的工具依次绘出所需使用的元件，如LM35、芯片ADC0809、芯片EP2C5Q208C8、
温度计的种类及其应用
温度计的种类及其应用 Zdg喵喵温度是表示物体冷热程度的物理量，微观上来讲是物体分子热运动的剧烈程度。而温度计是判断和测量温度的仪器。从测温范围来看，在低温区域（<550℃）通常采用膨胀式、电阻式、热电式等接触式温度计；而在高温区域（>550℃）通常采用辐射式非接触温度计。下面据此介绍各种温度计种类和原理。 一、低温区域 1.膨胀式温度计利用气体、液体、固体热胀冷缩的性质测量温度。 (1)气体温度计利用一定质量的气体作为工作物质的温度计。用气体温度计来体现理想气体温标为标准温标。用气体温度计所测得的温度和热力学温度相吻合。气体温度计是在容器里装有氢或氮气（多用氢气或氦气作测温物质，因为氢气和氦气的液化温度很低，接近于绝对零度，故它的测温范围很广），它们的性质可外推到理想气体。这种温度计有两种类型：定容气体温度计和定压气体温度计。定容气体温度计是气体的体积保持不变，压强随温度改变。定压气体温度计是气体的压强保持不变，体积随温度改变。 (2)液体温度计利用作为介质的感温液体随温度变化而体积发生变化与玻璃随温度变化而体积变化之差来测量温度。温度计所显示的示值即液体体积与玻璃毛细管体积变化的差值。玻璃液体温度计的结构基本上是由装有感温液(或称测温介质)的感温泡、玻璃毛细管和刻度标尺三部分组成。感温泡位于温度计的下端，是玻璃液体温度计感温的部分，可容纳绝大部分的感温液，所以也称为贮液泡。感温泡或直接由玻璃毛细管加工制成(称拉泡)或由焊接一段薄壁玻璃管制成(称接泡)。感温液是封装在温度计感温泡内的测温介质．具有体膨胀系数大，粘度小．在高温下蒸气压低，化学性能稳定，不变质以及在较宽的温度范围内能保持液态等待点。常用的有水银．以及甲苯、乙醇和煤油等有机液体。玻璃毛细管是连接在感温泡上的中心细玻璃管，感温液体随温度的变化在里面移动。标尺是将分度线直接刻在毛细管表面，同时标尺上标有数字和温度单位符号，用来表明所测温度的高低。 (3)双金属温度计双金属温度计是一种测量中低温度的现场检测 仪表。可以直接测量各种生产过程中的-80℃~+500℃范围内液体蒸汽和气体介质温度。双金属温度计的工作原理是利用二种不同温度膨胀系数
便携式红外测温仪简介及使用指引
便携式红外测温仪简介及使用指引 一、仪器简介 1、仪器名称：雷泰ST60红外测温仪 2、仪器介绍 Raytek（雷泰）公司于2000年推出新ST系列测温仪，该系列使用方便，测温速度快，是一种应用最广泛的红外测温仪，共有ST20、ST30、ST60、ST80四种型号。新ST系列性能更高、价格更佳。 新ST系列测温范围扩展至-32～760°C，并且系列中所有型号都带有激光瞄准方式，测温精度为+1%，光学分辨率从12：1至50：1，ST60/80发射率可调，并具有最小、平均、差值显示。 3、技术数据 温度范围：-32℃—600℃ (-25—1100oF) 光学分辨率：30:1 精度：±1% 或±1℃ (±2oF), 两者中较大的为准 重复精度：±0.5% 或±1℃ (±2oF), 两者中较大的为准 反应时间：0.5秒 光谱灵敏度：8–14μm 发射率：数码可调，步长0.01 工作温度：0℃—50℃ (32℃—120oF) 相对湿度：10–90% RH 存放温度：-20℃—0℃ (-13oF—158oF) 重量/尺寸：320 克；200 x 160 x 55 毫米 电源：9V 碱性或镍镉电池(带) 激光类型：10小时－20小时
显示保持（7秒）：8点环束 数据记录12点 LCD 背景：是 显示温度：℃或oF 可选 显示精度：0.1℃(0.1oF) 三角架安装标准：1/4－20 UNC 其它选件：说明书、保修卡、塑料保存箱 4、雷泰ST60红外测温仪的应用 （1）诊断和预防电系统和设备故障的工具 在电系统和设备维修检查中，红外线测温仪证明是节约资金的诊断和预防工具。Raytek（雷泰）全线长红外线测温仪的精度是读数的1-4%，而且根据型号不同可以从180英尺的远处进行测量。这些仪器重量轻，表面有粗糙防滑纹，使用方便。 （2）测量电器设备 非接触红外线测温仪可以从安全的距离测量一个物体的表面温度，使其成为电器设备维修操作中不可缺少的工具。 （3）电设备方面的应用 在如下应用中，雷泰红外测温仪可以有效防止设备故障和计划外的断电事故的发生。 ◇连接器----电连接部位会逐渐放松连接器，由于反复的加热（膨胀）和冷却（收缩）产生热量、或者表面脏物、炭沉积和腐蚀。非接触测温仪可以迅速确定表明有严重问题的温升。 ◇电动机----为了保持电动机的寿命期，检查供电连接线和电路断路器（或者保险丝）温度是否一致。 ◇电动机轴承----检查发热点，在出现的问题导致设备故障之前定期维修或者更换。 ◇电动机线圈绝缘层----通过测量电动机线圈绝缘层的温度，延长它的寿命。 ◇各相之间的测量----检查感应电动机、大型计算机和其它设备的电线和连接器各相之间的温度是否相同。 ◇变压器----空冷器件的绕组可直接用红外测温仪测量以查验过高的温度，任何热点都表明变压器绕组的损坏。
