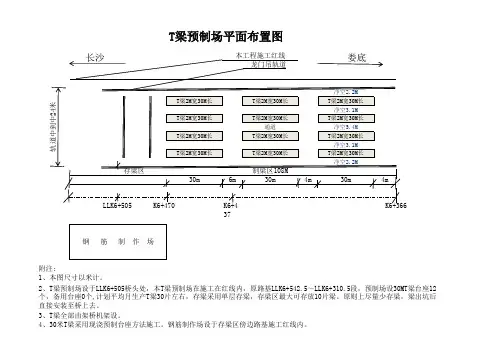

T梁预制场平面布置图
项目预制场布置
预制场及混凝土拌合站布置说明 一：概况 项目标段内共有大桥2座，中小桥11座，涵洞通道65道。主要工程量：先张法预制板数量1008片，后张法箱梁208片；标段内结构物混凝土量近60000立方米，钢筋近6000吨。按照建筑工程标准化要求，需自建预制场、拌合站及钢筋加工场。经过现场考察，结合标准化具体要求，拟定预制场及拌合站设置方案。 二：预制场优化方案 结合大桥施工预制量较大的特点，拟预制场布置在大桥附近，材料进入及梁板运出均通过施工便道及便桥实现，通过比较：北方寺和公道河各布置一个集中预制场，集中预制空心板和箱梁，在运输长度上空心板运输北方寺是公道河1.6倍；箱梁运输公道河是北方寺的24倍。即空心板在公道河预制运输合理，箱梁在北方寺预制运输合理。方案优化为在北方寺建立箱梁预制场，在公道河建立空心板预制场。 三：预制场平面尺寸 梁板预制空间受制梁区、存梁区影响大，是主要的控制尺寸，由于大桥附近为稻田，场地低洼，均需要填土硬化，因此过大的场地面积将增大场地修建及拆除、复耕成本，所以应采用满足要求及经济性尺寸。 1.后张法箱梁预制场（K24+276道路右侧） （1）制梁区场地 大桥共有后张法箱梁208片，按照12个月的制造周期设计，除
去雨季影响外按有效工作10个月计算，每月需要生产箱梁21片，每片梁生产周期20天，则需要底模14道，每道底模间距5米计，需要场地70*30米。 （2）存梁区场地 每片梁码放宽度按3米，存梁量期不大于90天，结合桥梁下部结构进展，存梁区场地需要66*30米。 （3）其他场地 主要是钢筋加工场及办公、生活空间，场地排水空间等，原则上按照扬州市建设工程标准化要求布置。 （4）平面布置尺寸确定 长*宽=150*60米，建筑面积9000平方米。 （5）场地建设指标 道路20cm混凝土硬化区5*90+20*14=630平米，场地10cm混凝土硬化区22*70+14*80=2660平米，箱梁底模420米存梁底座130米，场地填土硬化152*62=9424平米。 2. 先张法空心板预制场（K14+342道路左侧） （1）制板区场地 线路中小桥11座，设计共有空心板1008片，其中20米空心板312片，16米空心板120片，13米、10米空心板各288片。由于中小桥施工周期短于大桥，因此空心板有效工作时间按8个月计，每月需生产空心板126片，每块空心板制作周期按15天计算，张拉台需要具备63片梁的生产能力。先张法张拉台按照长85米设计，每道平
道路硬化施工平面布置图
道路硬化施工平面布置图 一、施工总平面布置的原则 （一）临建项目设置和规模，满足施工需要和施工强度要求。 （二）临建设施原则上在业主规划提供的场地上布置，必须布置在施工现场或附近的施工设施，尽量少占土地,尽量不破坏或少破坏自然环境。 （三）临建设施布置主要采用集中布置的方式，供风、供水、供电等必须在现场设置的，采取分散布置的方式，尽量接近负荷中心，做到方便施工，便于管理，降低消耗。 （四）施工布置满足防火、防爆、安全、卫生要求。 （五）所建设施必须满足环境保护、水土保持要求。二、施工场地选择 （一）生产、生活设施场地 为便于管理，对施工场地进行统一规划，本标的主要施工临时场地，按需要在施工区现场规划合适位置布置。 （二）弃(堆)渣场 为防止永久建筑物基础和施工场地的开挖弃渣冲蚀河床或淤积河道,以保护施工开挖边坡的稳定,按业主的指示设置弃渣场。 三、拟建临建项目
（一）施工临时道路 （二）供水系统 （三）供电系统 （四）施工通讯系统 (五)施工机械修配场地及停车场 (六)机械设备库 (七)现场办公室、值班室 (八)临时生活区 四、供水、供电及通讯系统布置 （一）供电系统 在施工场地附近有高压线路和低压线路供施工方搭接电源使用。从电源接线点至本标段施工点的供电线路及设备由我司项目部自行设计、施工和维护管理。我司计划在本标段安装1台变压器，安装在预制场附近，功率200KVA，供施工及照明使用。施工用电采用城市低压电网供电。 为保证施工供电的可靠，对于较重要的施工设备如混凝土拌和、浇筑，等尽可能采用双回路供电。 为保证供电安全，严格按照现行规范设计，做好防雷和接地。在运行、维护、管理配电设施时严格按电力系统《安全规程》要求进行。 （二）施工通讯系统 施工进场后与当地电信部门协商，安装1部直拨电话，
小型构件预制场临建工程图集
中铁十一局集团第四工程有限公司工程项目临建图 （项目临时建设） 小型构件预制场工程标准图 (第一版) 中铁十一局集团第四工程有限公司项目策划管理部 二0一六年五月
本册目录 序号图表名称图号页号序号图表名称图号页号1说明126 2小型构件预制场工程数量表227 3小型构件预制场总平面布置图328 4小型构件预制场横断面图429 5小型构件预制场房屋基础设计图530 6沉淀池设计图631 7养生池设计图732 8小型构件预制场围墙设计图833 934 1035 1136 1237 1338 1439 1540 1641 1742 1843 1944 2045 2146 2247 2348 2449 2550
小型构件预制场工程说明 一.编制依据 1.《高速公路施工标准化技术指南》 2.《集团公司临建工程参考图集》 二.布置原则 为了适应标准化建设要求，路基水沟盖板、防护工程的小型预制块、桥面步行板等小型预制构件采用集中预制。 三.建设标准 1.预制场布置要符合工厂化生产的要去，道路和排水畅通，场地四周采用通透式栅栏围墙，场地全部采用C20混凝土硬化，混凝土厚度为15cm，道路（运输通道）采用厚度为25cm的C25混凝土硬化。 2.小型构件预制场场地硬化按照四周低，中心高的原则进行，面层排水坡度为 1.5%，场地四周设置排水沟。 四.场地布置 根据小型构件的特点，预制场分为预制生产区、养护区、成品堆放区及办公住宿区等。各区域的划分用黄油漆隔离标识。 1.生产区根据小型预制构件的种类设置生产线，每条生产线须设置振动台。 2.养护区采用自动喷淋养护系统加盖土工布覆盖养生，确保构件处于湿润状态，养生时间不小于7d。 3.成品按不同规格分层码放，并规范标识；严格控制码放高度，层间必须用土工布隔离。养生期内预制件不得进行堆放，以防损伤；运输过程中应轻拿轻放，防止缺边缺角。 五.设备配置 1.小型预制构件采用振动台，振动台电机功率应经过现场试验，对振动台的性能进行了分析与比选，确定振动台的电动机功率，一般为1.2KW～1.5KW，振动台数量根据预制构件的总量确定，本图暂按5台控制。 2.小型构件预制场内原则上不设置钢筋加工场和拌和站，如确需设置，可参考钢筋加工场标准图和拌和站标准图。 六.模具要求 模板采用钢模、高强度塑料模板，入模前进行拼缝检查，对拼缝达不到要求的，辅以双面胶或泡沫剂，必须采用优质脱模剂，保证混凝土外观。 1
施工总平面图是拟建项目施工场地的总布置图
施工总平面图是拟建项目施工场地的总布置图施工总平面图是拟建项目施工场地的总布置图。它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。 一、施工总平面图设计的内容 )建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构 (一筑物以及其他设施的位置和尺寸。 )一切为全工地施工服务的临时设施的布置位置，包括: (二 (1)施工用地范围，施工用的各种道路; (2)加工厂、制备站及有关机械的位置; (3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置; (4)行政管理房、宿舍、文化生活福利建筑等; (5)水源、电源、变压器位置，临时给排水管线和供电、动力设施; (6)机械站、车库位置; (7)一切安全、消防设施位置。 (三)永久性测量放线标桩位置 许多规模巨大的建筑项目，其建设工期往往很长。随着工程的进展，施工现场的面貌将不断改变。在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。 二、施工总平面图设计的原则
(1)尽量减少施工用地，少占农田，使平面布置紧凑合理。 (2)合理组织运输，减少运输费用，保证运输方便通畅。 (3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。 (4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。 (5)各种生产生活设施应便于工人的生产生活。 (6)满足安全防火、劳动保护的要求。 三、施工总平面图设计的依据 (1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。 (2)建设地区的自然条件和技术经济条件。 (3)建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。 (4)各种建筑材料构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。 (5)各构件加工厂规模、仓库及其他临时设施的数量和外廓尺寸。 四、施工总平面图的设计步骤 (一)场外交通的引入 设计全工地性施工总平面图时，首先应从研究大宗材料、成品、半成品、设备等进入工地的运输方式入手。当大宗材料由铁路运来时，首先要解决铁路的引入问题;当大批材料是由水路运来时，应首先考虑原有码头的运用和是否增设专用码头问题;当大批材料是由公路运入工地时，由于汽车线路可以灵活布置，因此，一般先布置场内仓库和加工厂，然后再布置场外交通的引入。
施工现场总平面布置方案设计
第一节现场概况及部署 一、现场概况 本工程现场场地较为狭小，周边道路狭窄，现场平面布置考虑充分利用现有场地，按功能划分施工区域及办公区域，施工各区域用围墙隔断，严格按照公司的现场管理手册执行，为保证现场的井然有序，采用隔断、油漆画线、标志板等方式表示区域的使用功能,施工现场平面布置详见附图。
二、部署 针对施工现场场地的实际因素，我公司特作如下部署： 1、在场地西北面（与**加工场紧邻）布置办公区供管理人员办公和工人住宿、生活卫生等设施，并按规定分区分隔。 2、我公司根据本工程施工总体部署对其不同施工阶段的划分，按照“方便施工，就近布置，见缝插针”的原则，将现场周边除建筑以外的空地合理利用，布置施工场地。 在现场的基础设施布置及数量见下表：
第二节现场平面分阶段布置及说明 一、下部结构施工阶段 1、平面布置： 我公司进场后根据市安全文明施工要求标准进行围墙全封闭砌筑，在围墙的西北侧设大门、门卫值班室，并根据实际情况布置大型机械设备、小型加工设备以及施工用水用电等。 2、机械设备配备布置： 本阶段机械设备主要包括：塔吊、混凝土输送泵等，本工程布置1台塔吊，混凝土输送泵布置2台，布置在道路畅通靠近施工部位，并配置相应的泵管等。 3、加工场地布置： 我公司尽可能利用周边空闲场地进行钢筋、模板的加工，各施工标段循环进行施工，材料运输利用塔吊进行配合。 二、上部结构施工阶段 1、平面布置： 根据市安全文明施工要求标准进行全封闭砌筑，在主出入口通道处设大门、门卫值班室，并根据实际情况布置大型机械设备、小型加工设备以及施工用水用电等。在土方回填完毕后，将围墙一周边界之间的空地全部硬化形成一条环形道路，作为施工机械、物资运输道路用。在场地布置一处钢筋、木工加工区作为钢筋、模板加工场地。 2、机械设备配备布置： 机械设备配备有：塔吊、钢筋加工设备、木工加工设备、混凝土输送泵等。 3、加工场地布置： 在塔吊围合理布置钢筋、模板加工场地，并配备相应的加工机械。 三、装修施工阶段 保留原有围墙、大门以及现场临时施工通道，在场地集中设立两台砂浆搅拌机用于装修阶段水泥砂浆的制备，砂浆拌制完毕后由翻斗车或小推车运至各
(完整word版)第二章 施工现场平面布置
第二章施工现场平面布置 第一节：施工现场总平面布置 1、布置原则及依据 1.1、布置原则 我们根据天津市文明施工管理规定，为保证施工现场布置紧凑合理，现场施工顺利进行，施工平面布置原则确定如下： 1.1.1、合理布置现场，规划好施工道路和场地，减少运输费用和场内二次倒运。 1.1.2、既要满足施工，方便施工管理，又要能确保施工质量、安全、进度和环保的要求，不能顾此失彼。 1.1.3、应在允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序。 1.1.4、施工布置需整洁、有序，同时做好施工废水净化、排放措施、防尘、防噪措施，创建文明施工工地。 1.1.5、现场材料堆放有序。储存环境适宜，措施得当。材料运输工具适宜，装卸方法得当，尽量避免和减少二次搬运。 1.1.6、施工现场供水管网根据用水量设计布置，管径合理、管路简捷，使用节水产品，有针对性的节水。 1.1.7、场地布置还应遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。 1.2、布置依据 1.2.1、招标文件有关要求。 1.2.2、安全文明施工和环境保护要求。 1.2.3、现场红线、水源、电源位置，以及现场勘察成果。 1.2.4、总平面图、建筑平面、立面图。 1.2.5、总进度计划及资源需用量计划。 1.2.6、总体部署和主要施工方案。 2、施工总平面管理： 2.1、施工总平面管理由项目现场经理负责组织、协调，并由工程部具体实施。施工中根据工程进度的实施情况，发布分阶段总平面管理实施计划，制定平面管理办法，对施工场地统一安排，统一调度，保证平面管理计划的顺利实施。 3.2、凡进出入现场的设备、材料需出示有关部门所签放行条，保安进行登记方可，所有设备、材料必须按平面布置图指定的位置堆放整齐，不得任意堆放或改动。
(完整word版)施工现场总平面图布置方案
施工现场总平面图绘制方案 施工总平面图是拟建项目施工场地的总布置图。它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。 一、施工总平面图设计的内容 (一) 建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。 (二)一切为全工地施工服务的临时设施的布置位置，包括: (1) 施工用地范围，施工用的各种道路; (2) 加工厂、制备站及有关机械的位置; (3) 各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置; (4) 行政管理房、宿舍、文化生活福利建筑等; (5) 水源、电源、变压器位置，临时给排水管线和供电、动力设施; (6) 机械站、车库位置; (7) 一切安全、消防设施位置。(三)永久性测量放线标桩位置许多规模巨大的建筑项目，其建设工期往往很长。随着工程的进展，施工现场的面貌将不断改变。在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。 二、施工总平面图设计的原则 (1) 尽量减少施工用地，少占农田，使平面布置紧凑合理。 (2) 合理组织运输，减少运输费用，保证运输方便通畅。 (3) 施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。 (4) 充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。 (5) 各种生产生活设施应便于工人的生产生活。 (6) 满足安全防火、劳动保护的要求。 三、施工总平面图设计的依据 (1) 各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。 (2) 建设地区的自然条件和技术经济条件。 (3) 建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。 (4) 各种建筑材料构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。 (5) 各构件加工厂规模、仓库及其他临时设施的数量和外廓尺寸。 四、施工总平面图的设计步骤 (一)场外交通的引入设计全工地性施工总平面图时，首先应从研究大宗材料、成品、半成品、设备等进入工地的运输方式入手。当大宗材料由铁路运来时，首先要解决铁路的引入问题;当大批材料是由水路运来时，应首先考虑原有码头的运用和是否增设专用码头问题;当大批材料是由公路运入工地时，由于汽车线路可以灵活布置，因此，一般先布置场内仓库和加工厂，然后再布置场外交通的引入。
施工现场平面布置图说明
施工总平面布置图说明 1.平面布置采用三分开方式，即生活区、生产区、加工区分开设置，互不干扰，确保安全生产、文明施工。 2主要临设布置： 生活区分两块，食堂安排在东北角，住宿区安排在东南角。办公区安排在正南侧。加工区分成二块，钢筋加工区及钢筋堆放区、预制梁板堆放区安排在北侧方便吊运；模板脚手架堆放区靠近木工加工棚方便加工，砂石水泥砖搅拌站安排在正南，方便加工和吊运。 3主要机械设备布置： 本工程主要施工机械根据工程规模和施工顺序安排需要设置有：QT1-2型塔吊两台，分别覆盖拟建建筑和各加工区堆放区。井架4个，分别在拟建建筑无法被塔吊覆盖到的角落。搅拌机、木工机械、钢筋机械、混凝土振捣器等其他施工机械。 4施工用电、用水： 施工现场有东北角接入水源电源，电源经配电室处理，水源经场内水表计量。 4.1施工用水： 本工程现场用水分为施工用水、施工机械用水、生活用水和消防用水四部分。 4.2施工用电： 本工程现场用电分为施工用电、施工机械用电、生活用电和办公用电四部分。
5施工道路及临时排水： 现场施工道路从西侧金华路引入修一条6米宽道路面，路两侧修300×300排水沟，现场施工道路在场内绕一圈从金华路引出。 6现场消防管理： 6.1在重点部位如装饰材料库房、配电房、办公室、油料库、木工加工棚、门窗堆放区、模板堆放区等处根据其消防控制特点设置干粉或泡沫灭水器。 6.2落实消防责任，以项目经理为组长组建项目义消队，队员8～10人，接受公司及专业部门培训，以预防为主，防消结合，确保安全生产。 7施工围墙： 7.1施工围墙加高至2.5m，顶部作砖砌坡面，墙面抹灰刷外墙涂料，作彩绘饰面。 7.2按文明施工规定，设置灯箱式五牌二图，与周边环境相协调，创一流文明施工现场。

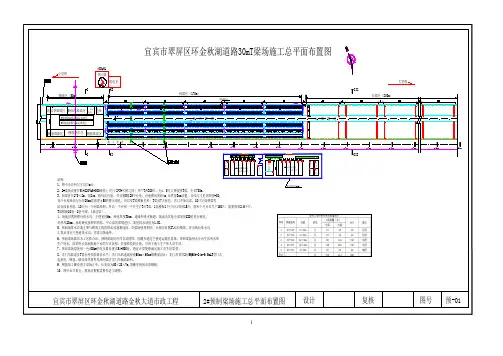

预制场梁场建设方案
阜盘高速公路第五合同段预制场建设方案 一、工程概况 阜盘高速公路锦州市境内第5合同段，起止里程为 K58+000.000~K76+000.000，线路长18公里。全线共有桥梁13座，预制T梁290片，其中， 20米T梁20片、30米梁270片。计划工期为 6个月。 项目部按照预制场建设“工厂化、集约化、专业化”的要求，我项目拟建设一座预制场，负责预制全标段的梁板。 预制场设在互通立交区，属填方地段，预制场分层填土，压实度不少于90%。 预制场混凝土由拌合站统一供应，T梁采用双导梁架桥机架设。预制顺序见《T梁预制、安装计划表》。 二、梁场布局及建设 1、场地布局 （1）、面积 2，由制梁区、存梁区、构件加工区、办公生活区四22950m制梁场占地约2。存梁区占地约6000m办公区、部分组成。生活区与工作区分开布置。其中制梁、22。1480 m，工作区另设有一材钢筋加工场，办公区占地约生活区、1500m占地约详见《预制场平面布置图》 梁场四周设置通透式围栏，前后各设一个大门及值班室。生活区办公
生活用房均采用活动板房，四周设围墙，构件加工区采用钢结构棚。（2）、场地处理及布置 整个预制场场地先填1m土，分层压实，再铺设15cm碎石垫层，并用○1C20混凝土硬化20cm厚；行车道铺设25cm碎石层，用C20混凝土硬化25cm厚。场地设置为中心高，四周低，设置不小于1.5%的坡度，场地四周设排水沟，沟底采用M7.5砂浆抹面。预制场内设跨度为35m 龙门吊(150吨）一台进吨）进行模板、钢筋及砼吊装。5龙门吊（35m 梁吊装，设置一台跨度T行 办公区、生产区、操作工生活区，均分开设置且功能分明。○2变压器设置在梁场一角，安全距离符合规范要求。梁场用电严格执行○3《施工现场临时用电安全技术规范》，按照施工用电组织设计架设电气线路，穿过施工便道的电力线路采用从硬化地面下预埋管路或穿过或架空穿越。电线从地下埋设，采用钢管保护。过道或穿墙均要用钢管或胶套管保护，严禁利用大地作为工作零线。认真贯彻《建筑施工安全检查标准》中临时用电规定。梁场配备一台300KW备用发电机。在梁场设置一个蓄水池，提供梁场养护用水。根据制梁及存梁台座数○4量，梁场设置25套自动喷淋养护设备。喷淋水压采用加压泵加压，保证养护用水有足够的压力。养护用水进行过滤，水管都埋入地下。 2、台座设置 按照总工期及后期T梁架设顺序，计划在梁场先设置30m梁制梁台座20个，20米台座8个，共计28个。 根据我项目的工期计划安排，我部拟投入30米T梁模板2.5套，20
梁场建设方案
宁都至定南（赣粤界）高速公路 宁都至安远段新建工程A5标段 2#预制梁场建设方案 中铁二十四局集团南昌铁路工程有限公司 宁安高速公路项目A5标段项目经理部 2015年4月
目 录 一、工程概况 (1) 二、预制梁场总体规划原则 (2) 三、主要投入机械设备 (3) 四、预制梁场平面布置规划 (4) 五、预制梁场建设方案 (5) 六、钢筋加工及成品现场拼装方案 (14) 七、门吊的安全分析 (14) 八、文明施工及环保措施 (19) 九、附件 (20)
2#预制梁场建设方案 一、工程概况 1.1工程简介 宁都至定南（赣粤界）高速公路宁都至安远段新建工程（A5标段）位于江西省赣州市宁都县、于都县和安远县，里程范围K60+800～K67+100，线路全长6.3公里，公路等级为高速公路，采用双向四车道，设计时速为80公里/小时，路基宽24.5m，设计荷载：公路-Ⅰ级。本合同段内共设置大桥1513m/4 座；涵洞14 道，主要构造物有梓山贡江大桥、石溪角大桥、固院大桥、坳背大桥、于都东互通等。 1.2工程数量 主要工程数量表 序号 桩号 结构物名称 梁板类型 数量（片） 备注 1 左幅K65+351 固院大桥 30mT梁 156 右幅K5+336 2 K66+026.0 主线跨A匝道桥 25m箱梁 27 3 K66+593.5 坳背大桥 25m箱梁 75 1.3梁场地址的选择 根据本标段范围内的工程特点及周边环境，为满足安宁高速公路项目办的标准化工地建设的要求，2#梁板预制场拟布设于石溪角0#台大里程（K64+100）右侧，与高速公路主线呈40°夹角，梁场总长度206.7米，宽度52.7米，场区占地面积10893m2。与固院大桥直线距离只有1Km，架梁顺序为固院大桥梁板，其次是主线跨A匝道桥，
八、施工现场总平面布置图
八、施工现场总平面布置图 1、施工现场现状及施工准备 施工现场平面布置按照建设部15号令《建设工程施工现场管理规定》的要求和城市建设管理的有关法规，科学合理地安排施工现场，协调各专业管理和各项施工活动，控制污染，创造文明安全的施工环境和人流、物流、资金流、信息流畅通的施工秩序进行一系列管理工作。总平面布置是否合理，直接关系到施工进度的快慢、安全文明施工的要求和体现我公司管理水平的高低，根据相关规定及现场施工管理，我方在做施工现场平面布置时充分考虑到以下因素：既要满足施工，方便施工管理，又要能确保施工质量、安全、进度和环保的要求；不能顾此失彼。 根据施工区域划分，在招标文件允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序，分期进行施工场地规划，将施工对周围环境影响程度降至最小；将现有场地的作用发挥到最大化。 施工布置整洁、有序，同时做好施工废水净化排放、防尘、防噪措施，长期安排两名施工人员进行道路清理及施工区域卫生，全力创建文明施工工地。 场地布置还将遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。 各种材料，成品，半成品，机械设备的堆放位置应与施工平面图相符。 确保场内道路畅通，满足施工对材料堆放场地的要求，尽量减少
二次搬运和场内运输。 符合施工现场安全用电规范要求。 施工现场已经具备施工条件，施工范围为招标文件、图纸及工程量清单的全部内容。会同各有关单位做好现场的移交，接收工作，重点是施工测量放线点，施工场地等。安排好施工道路，施工出入口。按施工现场总平面图布置图布置施工平面；安排好生活、办公场所，材料堆场，成品、半成品仓库等用地。积极与建设、监理单位就工程项目施工管理方面接洽。 在保证工期的前提下，尽量结合场地周围环境，以方便施工，节省投资，最大程度减少占地和对交通干扰为原则，分区布置。根据现场施工总体安排及交通运营的需要，充分利用规划用地界，施工临时用地以满足施工生产和现场管理为主，少干扰既有道路交通。根据施工的进度安排，施工场地需要进行分阶段、分期动态布置，做到既满足施工的需要，又减少场地的设备的移动。减少现场施工用地，工人住宿、生活设施尽量异地安排。施工设施布置在满足施工生产规模的要求下，做到紧凑美观、安全防火。充分利用既有道路交通，减少施工临时便道工程。严格遵守业主及某某市有关部门的规定，现场卫生设施和消防设施齐全。 2、布置原则 2.1满足施工需要，经济实用、合理方便、有一定挡次。 2.1.1分区布置 生产、生活、管理区分开设置。 2.1.2集中办公
5、施工总平面布置图及说明
施工总平面布置 05 一、布置原则和依据 1、布置原则 1.1、场内施工企业及生产生活设施的布置按照有利生产、方便生活、保护环境、安全可靠、交通干扰少、管理方便、节约用地的原则进行布置。 1.2、为便于管理，方便生活生产，临时工程设施靠近主要建筑物施工现场面，并尽可能集中布置。 1.3、工程区场地狭窄，施工线路长，施工布置按照集中与分散、固定与移动相结合的原则进行。 1.4、根据现场条件，充分考虑劳动保护、安全生产的要求，兼顾消防、防盗。 2、布置依据 2.1、招标文件商务文件、技术文件、工程量清单及附件、图纸； 2.2、现场查勘资料； 2.3、招标文件补遗； 2.4、本投标书施工组织设计文件。 二、施工平面布置综述 1、碴场分布 本标段业主共提供九个碴场，其中K46+100以前共6个，K46+100以后共3个，为统一途述方便，将其编号为1～9#弃碴场，其详细分布情况见投标书附图《施工总平面布置图》。 2、施工分段 根据沿线工程量分布、挖填类型、交通要求及碴场分布，按各段工程量大致相当、满足碴场容量要求及弃碴运距最短、满足结构物工期要求及尽量减少段内外交通干扰为原则，将本标共分九个段施工。分段情况如下： 第一段：K37+000～K40+000，弃碴弃于1#碴场； 第二段：K40+000～K42+000，弃碴弃于2#碴场； 第三段：42+000～K43+000，弃碴弃于3#碴场； 第四段：K43+000～K45+500，弃碴弃于4#、5#碴场（减轻6#、7#碴场压力）； 第五段：K45+500～K47+460，弃碴弃于6#碴场；
第六段：K47+460～K48+370，弃碴弃于7#碴场； 第七段：K48+370～K49+000，弃碴弃于7#、8#碴场； 第八段：K49+000～K50+000，弃碴弃于7#、9#碴场； 第九段：K42+740～K44+496，大奔流沟隧道段，弃碴弃于3#、5#碴场； 3、施工布置简述 根据本工程的施工及具体场地分布情况，布置的施工临时设施有：人工骨料加工系统、混凝土拌和系统、预制场、综合加工厂、机械汽车修配及保养厂、堆场及仓库系统、办公及生活营地以及其它现场临时设施等。 本标段项目部设在大沱生活区内，所有临建设施均布置在公路征地范围线以内的场地。 施工供风采用移动式油动空压机；所有用水项目均从沿线沟水或江水中取用，施工供电均采用柴油发电机供给。施工通讯考虑内外线结合及对讲机联系。 三、施工交通布置 1、对外交通 锦屏一、二级电站地处高山峡谷，远离人中稠密和交通发达区，对外交通现有条件较差。雅砻江为不通航河流，因此无航道运输设施。目前电站与外部交通连接主要是里伍铜矿专用道路及锦屏电站勘测公路。里伍铜矿专用道路长约8公里，路基宽4-6.5m，泥结碎石路面。受地质地况影响，部份路段需要增加挡墙扩宽路基。锦屏电站勘测公路为等外级公路，路基宽度3.5-4.5m，泥结碎石路面，纵坡大，转弯半径小，通行能力差，大型车辆通行特别困难，安全隐患大。 2、场内交通 2.1、进场交通 由于目前电站与外部交通连接主要是里伍铜矿专用道路及锦屏电站勘测公路，因此进场交通只能利用上述道路，进场时将局部转弯半径过小路段扩宽，并尽量安排小型设备先期进场。 2.2、已有场内交通 设备进场后，可利用锦屏电站勘测公路作为先期场内交通的主要道路，因此，在改线路终点以前（K44+504m）不需要再增设大型临时施工便道。 2.3、新修场内交通
