液压缸焊接工艺规范
徐州光环液压科技有限公司
液压缸焊接工艺规范
技术部
2012年12月5日
编制: 审核: 会签:
液压缸焊接工艺规范
1.目的与适用范围
本规范规定了液压缸焊接件的技术要求及检验规则。
本规范适用于我公司所有液压缸焊接件的CO2/MAG气体保护焊及焊条手工电弧焊接。对有特殊要求的,可参照此规范或按相关技术协议执行。
2.本规范引用如下标准
GB/T 985 气焊、手工电弧焊焊及气体保护焊焊缝坡口的基本形式与尺寸
GB/T 3323-2005 钢溶化焊对接接头射线照相与质量分级
GB/T 6417、1-2005 金属溶化焊焊缝缺陷分类及说明
GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝
GB/T 12469-1990 焊接质量保证钢熔化焊接头的要求与缺陷分级
GB/T 15830-1995 钢制管道对接环焊用技术条件
JB/T 6046 碳钢、低合金钢焊接构件缝超声波探伤方法与检验结果的分级
JB/T 5943-1991 工程机械焊接件通焊后热处理方法
XYG8-10 抽样检查方法
3.技术要求
3、1、液压缸焊接件的制造应符合经规定程序批准的产品图样及技术文件与本标准的规定
3、2、CO2钢瓶的使用要求
常温(20 °C~50°C)下瓶装液态CO2压力应在5MPa以上,瓶中压力小于1MPa时不得再继续使用,不用时钢瓶应放完余气以备再次充装。
3、3、焊接件材料与焊接材料
3、3、1 用于焊接件的材料钢号、规格尺寸等应符合图样要求,检验合格后方可使用。常用钢号为Q235、20、35、45、27SiMn。
3、3、2 用于焊接的材料与焊接材料进厂时应按材料标准规定,检验合格后方可使用。
3、3、3 焊接材料选用应按工艺技术文件的规定,凡技术文件中未明确规定焊条、焊丝型号时,焊条型号为E5016;焊丝型号为ER50-6,如需高强度焊丝时应选用HO8Mn2SiMoA、焊丝应符合GB/T 8110标准。3、3、4 焊条在施焊前必须烘干,烘干后的焊条在一天内使用,超过一天,必须重新烘干,烘干次数不得超过三次。
3、4 焊前要求
3、4、1 全部零件须检验合格后,方可组装。
3、4、2 组装焊接零件的焊缝坡口形式与尺寸及焊缝间隙应符合经规定程序批准的产品图样及技术文件。设计编制工艺要求符合GB/T 985的规定。
3、4、3 CO2或混合保护气体焊前必须放水提纯。
3、4、4 焊接前需将距焊缝边缘(不小于10mm)范围内焊接结构表面上的铁锈、油、油渍、尘土等杂物除净,并去除潮湿。焊丝、焊条无缺损及油污。
3、4、5 液压缸用油管、芯管、缸体等过油腔体施焊前,必须对管内外表面进行酸洗、磷化或喷砂处理除锈。
3、4、6 焊前预热处理
凡公称尺寸≥Ф200mm的45#钢材料必须进行焊道预热处理,预热温度为200°C~250°C。特殊要求除外。
3、5 焊接要求
3、5、1 定位焊采用的焊接规范应与正式焊接时相同
3、5、2 首次采用焊接的新牌号钢材、新焊条、新焊丝的焊接工艺、新的焊接方法等,必须在正式施焊前做出工艺评定,评定合格后方能施焊。
3、5、3 禁止在非焊缝区引弧,焊接工艺参数应符合工艺要求。
3、5、4 在焊接过程中对粗糙度要求Ra3、2以上的表面应加以保护。
3、5、5 对图样及工艺规程中焊接表示不明确的零件不得焊接,经技术部门相关人员解释后方可施焊。
3、6 焊后要求
3、6、1 焊后应去除焊瘤、焊渍、保证焊缝表面的平整,对于未清理焊缝的工件视为不合格品。
3、6、2 没有特殊要求的焊缝不得打掉余高。
3、6、3 除特殊部位需要焊后低温热处理的零件按工艺要求参数焊后热处理,其余需要焊后热处理的焊接件应符合JB/T 6046标准。
3、6、4 对有油口、接头座、油管、螺纹等的焊接件,应特别注意避免磕碰,按相应的防护工艺规范加以保护。
3、6、5 焊接接头缺陷根据GB/T 6417、1-2005标准,将焊接缺陷分为六大类来判断:裂纹、孔穴、固体夹杂、未熔合与未焊透、形状缺陷、其她缺陷。根据GB/T 3323-2005标准中,按缺陷的性质、缺陷的尺寸及数量将焊缝质量分为Ⅰ、Ⅱ、Ⅲ、Ⅳ共四级(质量依次降低),按规定我厂液压缸焊接件的焊缝质量等级为不低于Ⅱ级。
3、6、6 液压缸常见焊接形式的焊缝收弧位置见表1的要求。
3、6、7 外部形状缺陷应符合表2的要求。
3、6、8 焊缝的内部缺陷应符合表3的要求。
3、6、9 有密封性要求的液压缸零件焊缝,不得有渗漏。
3、6、10 焊后按要求打上焊工的印记。
4.检验规则
4、1 焊接件的质量应按图样、工艺文件及本标准进行检验。
4、2 焊缝的外部几何形状用量具或样板逐件检验,焊缝收弧位置应符合表1的规定,外部形状缺陷应按表2逐件进行检验。
4、3 焊缝的内部缺陷按《XYG8-10抽样检查方法》进行抽样检验,应符合表3的规定。
4、4 密封检验、探伤及机械性能检验按图样、相关技术文件或定货技术要求中的规定进行。
4、5 规定公称尺寸≥Ф200mm的缸筒、法兰及活塞杆上环形焊缝按工艺要求检查表面产生的气孔、裂
纹,可用表面着色法检验。
4、6 规定公称尺寸≥Ф200mm的缸筒、法兰及活塞杆上环形焊缝按工艺要检查内部的气孔、裂纹、固体夹渣、未熔合与未焊透缺陷,可用超声波探伤检查,探伤长度不小于焊缝全长的30%,当发现缺陷时应加大透视长度,以及全部焊缝进行透视。
4、7 凡评定为不合格的焊缝,须经技术质量部门的同意后方可返修,同一焊缝最多返修次数不多于两次。
液压缸设计

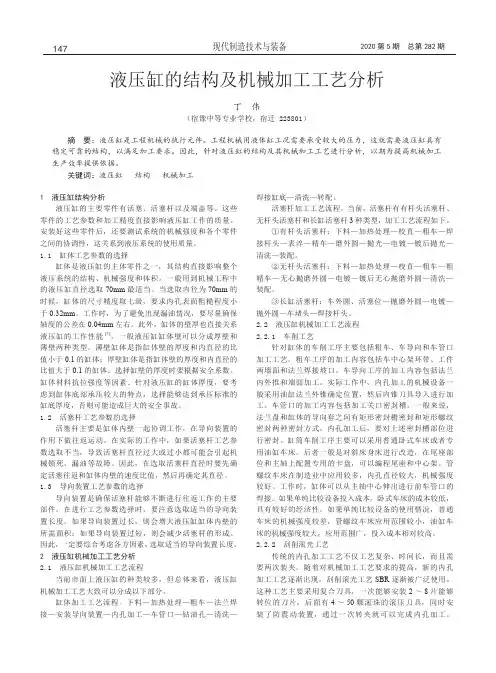

第一章液压系统设计 1.1液压系统分析 1.1.1 液压缸动作过程 3150KN热压成型机液压系统属于中高压液压系统，涉及快慢速切换、多级调压、保压补压等多个典型的液压回路。工作过程为电机启动滑块快速下行滑块慢速下行保压预卸滑块慢速回程滑块快速回程推拉缸推出推拉缸拉回循环结束。按液压机床类型初选液压缸的工作压力为28Mpa,根据快进和快退速度要求，采用单杆活塞液压缸。1.1.2液压系统设计参数 （1）合模力； （2）最大液压压28Mp； （3）主缸行程700㎜； （4）主缸速度υ 快＝38㎜/s、 υ 慢=4.85㎜/s。 1.1.2分析负载 （一）外负载压制过程中产生的最大压力，即合模力。 （二）惯性负载 设活塞杆的总质量m＝100Kg，取△t＝0.25s (三)阻力负载 活塞杆竖直方向的自重 活塞杆质量m≈1000Kg，同时设活塞杆所受的径向力等于重力。 静摩擦阻力 动摩擦阻力 由此得出液压缸在各个工作阶段的负载如表****所示。
工况负载组成负载值F 工况负载组成负载值F 启动981 保压3150×103加速537 补压3150×103快速491 快退+G 10301 按上表绘制负载图如图***所示。 F/N v/mm s-1 537 491 981 38 4.85 0 l/mm 0 l/mm -491 -981 由已知速度υ 快＝38㎜/s、 υ 慢=4.85㎜/s和液压缸行程s=700mm，绘制简略速度图，如 图***所示。 1.2确定执行元件主要参数 1.2.1 液压缸的计算 （一）液压缸承受的合模力为3150KN，最大压力p1=28Mp。 鉴于整个工作过程要完成快进、快退以及慢进、慢退，因此液压缸选用单活塞杆式的。在液压缸活塞往复运动速度有要求的情况下，活塞杆直径d根据液压缸工作压力选取。 由合模力和负载计算液压缸的面积。 将这些直径按GB/T 2348—2001以及液压缸标准圆整成就近标准值，得:
油缸装配工艺规范
xxxxx有限公司 工艺规范 编号：xxxxxx 名称：液压油缸装配工艺规范（通用） 受控状态： 有效性： 持有部门： 日期：
一、准备 1、配套：按装配图上的“零件明细表”领取合格的零件成品、密封件标件等。未经检查合格的零配件不得进入装配。 2、清理： 检查并最终清除所有机加工零件、标准件上的飞边、毛刺、锈迹。清除时，零件不能有损伤，同时复查各零件外观是否合格； 3、清洁： A：用压缩空气吹净工作台及待装配零件各部位的异物，并用毛巾擦拭干净。要注意清除缸筒、沟槽、以及油口的铁屑、焊渣等细小异物； B：清洗后要用压缩空气将零件吹干； D：所有待装配的零件清理、清洁后都要放置在装配点的干净工位器具上； E：清理、清洗所有装配工具、工装。 4、零件检验 装配钳工做好自检工作，再向检验员提请检查。装配检验员必须按上述要求进行巡检和完工检查。 二、组装 1、组装活塞杆： A：活塞杆小端为卡键式：将活塞杆小端装上O型圈，然后装配活塞组件，再按图纸要求装轴用卡键、卡键帽、轴用挡圈及其它零件。整体焊接式活塞 杆，须先装导向套组件，再装活塞组件。 B：活塞杆小端为螺纹式：将活塞组件旋入活塞杆上拧紧到位，注意不能损伤O 形圈，然后装锁紧螺母压紧（装配前清除紧定螺钉孔的油脂），装钢球、紧定螺钉（装配前涂紧固胶）。整体焊接式活塞杆，须先装导向套组件，再装活塞组件。C：活塞杆杆端为叉头时，最后装叉头。 2、缸体组装： A：缸体为卡键式：将已组装好的活塞杆装入缸体，再按图纸要求装导向套、孔用卡键、挡环、轴用挡圈及其它零件（注意装配导向套时若O型圈过油口，必须用堵塞堵住油口以免损坏密封件）。 B：缸体为法兰式：将已组装好的活塞杆装入缸体，再按图纸要求装导向套、弹
压力管道焊接工艺规程
BF西安北方热力设备工程有限公司 管道焊接工艺规程 规程编号： 工程编号：工程名称： 用户：管道编号： 编制：审核： 年月日
管道焊接接口编号图 装置型号产品编号材质编制 工程名称生产令号规格审核 B1J接管Φ273×12与法兰对接环焊缝HY10-G011-01 GP02-DS02 SMAW-I-5G-5/57-F1 100% RT-Ⅲ接头编号接头名称工艺卡编号工艺评定资格焊工无损检测
管 道 工 程 焊 接 工 艺 卡 Q235 1 23456接头简图： B 1 20G （Ⅱ） WN250-10TG 工艺“马铁”60×30×5 20G 接管φ273×16 16 2 22±1 2 2 871、按左图所示制备坡口并组对，工艺“马铁” 焊接工艺卡编号 HY10-GD11-01 在公司剪板机上下料，焊前将施焊部位的 管道编号 铁锈、熔渣等杂物清理干净； 接头名称 接管￠273×16与法兰 WN250-10 TG 对接环焊缝 2、按左图所示的层次顺序及如下工艺规范进 行施焊，焊条按规定烘干，层间清理要干 接头编号 B 1 净； 焊接工艺评 定报告编号 GP02-DS02 3、焊后清理，检验员检验并委托做RT 无损 检验。 焊工持证项目 SMAW-I-5G-5/57-F 1 GTAW-I-5G-5/57-02 母材 20G Ⅱ 厚度mm 焊端18 检 验 序号 本厂 锅检所 第三方或用户 20G 16 100% RT-Ⅲ 焊缝金属 厚度mm 焊接位置 层道 焊接方法 填充材料 焊接电流 电弧电压 （V ） 焊接速度 （cm/min ） 线能量 （kj/cm ） 施焊技术 牌号 直径 极性 电流（A 预热温度（℃） 1 GTAW ZH50 ￠ 直反 130～135 层间温度（℃） 2～6 SMAW J422 ￠ 均可 170～175 焊后热处理 7～8 SMAW J422 ￠ 均可 165～170 后 热 钨极直径 ￠2-5mm W-Ce-20 喷嘴直径 ￠10mm 脉冲频率 脉冲比（%） 气体成分 纯Ar ≥% 气体 流量 正面 11L/min 背面 编制 年 月 日 审核 年 月 日

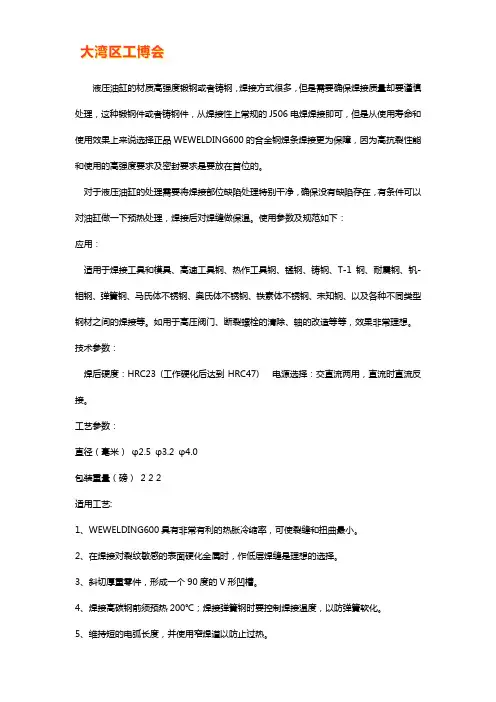

液压缸焊接工艺规范
徐州光环液压科技有限公司 液压缸焊接工艺规范 技术部 2012年12月5日 编制: 审核: 会签: 液压缸焊接工艺规范 1.目的与适用范围 本规范规定了液压缸焊接件的技术要求及检验规则。 本规范适用于我公司所有液压缸焊接件的CO2/MAG气体保护焊及焊条手工电弧焊接。对有特殊要求的,可参照此规范或按相关技术协议执行。 2.本规范引用如下标准 GB/T 985 气焊、手工电弧焊焊及气体保护焊焊缝坡口的基本形式与尺寸 GB/T 3323-2005 钢溶化焊对接接头射线照相与质量分级 GB/T 6417、1-2005 金属溶化焊焊缝缺陷分类及说明 GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝 GB/T 12469-1990 焊接质量保证钢熔化焊接头的要求与缺陷分级 GB/T 15830-1995 钢制管道对接环焊用技术条件 JB/T 6046 碳钢、低合金钢焊接构件缝超声波探伤方法与检验结果的分级 JB/T 5943-1991 工程机械焊接件通焊后热处理方法 XYG8-10 抽样检查方法 3.技术要求 3、1、液压缸焊接件的制造应符合经规定程序批准的产品图样及技术文件与本标准的规定 3、2、CO2钢瓶的使用要求 常温(20 °C~50°C)下瓶装液态CO2压力应在5MPa以上,瓶中压力小于1MPa时不得再继续使用,不用时钢瓶应放完余气以备再次充装。 3、3、焊接件材料与焊接材料 3、3、1 用于焊接件的材料钢号、规格尺寸等应符合图样要求,检验合格后方可使用。常用钢号为Q235、20、35、45、27SiMn。 3、3、2 用于焊接的材料与焊接材料进厂时应按材料标准规定,检验合格后方可使用。 3、3、3 焊接材料选用应按工艺技术文件的规定,凡技术文件中未明确规定焊条、焊丝型号时,焊条型号为E5016;焊丝型号为ER50-6,如需高强度焊丝时应选用HO8Mn2SiMoA、焊丝应符合GB/T 8110标准。3、3、4 焊条在施焊前必须烘干,烘干后的焊条在一天内使用,超过一天,必须重新烘干,烘干次数不得超过三次。 3、4 焊前要求 3、4、1 全部零件须检验合格后,方可组装。
焊接工艺基本知识
焊接工艺基本知识 1什么是焊接接头？它有哪几种类型？ 用焊接方法连接的接头称为焊接接头（简称为接头）。它由焊缝、熔合区、热影响区及其邻近的母材组成。在焊接结构中焊接接头起两方面的作用，第一是连接作用，即把两焊件连接成一个整体；第二是传力作用，即传递焊件所承受的载荷。 根据GB/T3375—94《焊接名词术语》中的规定，焊接接头可分为10种类型，即对接接头、T形接头、十字接头、搭接接头、角接接头、端接接头、套管接头、斜对接接头、卷边接头和锁底接头，如图1。其中以对接接头和T形接头应用最为普遍。
2什么是坡口？常用坡口有哪些形式？ 根据设计或工艺需要，将焊件的待焊部位加工成一定几何形状的沟槽称为坡口。开坡口的目的是为了得到在焊件厚度上全部焊透的焊缝。 坡口的形式由 GB985—88《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》、GB986—88《埋弧焊焊缝坡口的基本形式及尺寸》标准制定的：常用的坡口形式有I形坡口、Y型坡口、带钝边U形坡口、双Y形坡口、带钝边单边V形坡口等，见图2。
3表示坡口几何尺寸的参数有哪些？它们各起什么作用？ ⑴坡口面焊件上所开坡口的表面称为坡口面，见图3。
⑵坡口面角度和坡口角度焊件表面的垂直面与坡口面之间的夹角称为坡口面角度，两坡口面之间的夹角称为坡口角度，见图4。
开单面坡口时，坡口角度等于坡口面角度；开双面对称坡口时，坡口角度等于两倍的坡口面角度。坡口角度（或坡口面角度）应保证焊条能自由伸入坡口内部，不和两侧坡口面相碰，但角度太大将会消耗太多的填充材料，并降低劳动生产率。
⑶根部间隙焊前，在接头根部之间预留的空隙称为根部间隙。亦称装配间隙。根部间隙的作用在于焊接底层焊道时，能保证根部可以焊透。因此，根部间隙太小时，将在根部产生焊不透现象；但太大的根部间隙，又会使根部烧穿，形成焊瘤。 ⑷钝边焊件开坡口时，沿焊件厚度方向未开坡口的端面部分称为钝边。钝边的作用是防止根部烧穿，但钝边值太大，又会使根部焊不透。 ⑸根部半径 U形坡口底部的半径称为根部半径。根部半径的作用是增大坡口根部的横向空间，使焊条能够伸入根部，促使根部焊透。 4试比较Y形、带钝边U形、双Y形三种坡口各自的优缺点？ 当焊件厚度相同时，三种坡口的几何形状见图5。
(推荐)压力管道焊接工艺规程
压力管道焊接工艺规程 1 适用范围 本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。 2 主要编制依据 2.1 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》； 2.2 GB/T20801-2006《压力管道规范-工业管道》； 2.3 SH3501-2001《石油化工剧毒、可燃介质管道工程施工及验收规范》； 2.4 GB50235-97《工业金属管道工程施工及验收规范》； 2.5 CJJ28-89 《城市供热管网工程施工及验收规范》； 2.6 CJJ33-89 《城镇燃气输配工程施工及验收规范》； 2.7 GB/T5117-1995 《碳钢焊条》； 2.8 GB/T5118-1995 《低合金钢焊条》； 2.9 GB/T983-1995 《不锈钢焊条》； 2.10 YB/T4242-1984 《焊接用不锈钢丝》； 2.11 GB1300-77 《焊接用钢丝》； 2.12 其他现行有关标准、规范、技术文件。 3 施工准备 3.1 技术准备 3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依 据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指
导书）。如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程 实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。 3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技 术交底，并做好技术交底记录。 3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应 画出焊口位置示意图，以便在焊接施工中进行质量监控。 3.2 对材料的要求 3.2.1 被焊管子（件）必须具有质量证明书，且其质量符合国家现行标准 （或部颁标准）的要求；进口材料应符合该国家标准或合同规定的技术条件。 3.2.2 焊接材料（焊条、焊丝、钨棒、氩气、二氧化碳气、氧气、乙炔气 等）的质量必须符合国家标准（或行业标准），且具有质量证明书。其中钨棒宜采用铈钨棒；氩气纯度不应低于99.95%；二氧化碳气纯度不低于99.5%； 含水量不超过0.005% 。 3.2.3 压力管道予制和安装现场应设置符合要求的焊材仓库和焊条烘干 室，并由专人进行焊条的烘干与焊材的发放，并做好烘干与发放记录。 3.3 焊接设备 3.3.1 焊接机具设备主要包括：交流焊机、直流焊机、氩弧焊机、高温烘 干箱、中温烘干箱、恒温箱、二氧化碳气体保护焊机、焊条保温筒、内磨机及电动磨光机等。
液压油缸设计
液压油缸主要几何尺寸的计算： 上图中各个主要符号的意义： 错误!未找到引用源。— 液压缸工作腔的压力（Pa ） 错误!未找到引用源。— 液压缸回油腔的压力（Pa ） 错误!未找到引用源。—液压缸无杆腔工作面积 错误!未找到引用源。—液压缸有杆腔工作面积 D —液压缸内径 d —活塞杆直径 F — 液压缸推力 （N ） v —液压缸活塞运动速度 液压缸内径D 的计算 根据载荷力的大小和选定的系工作统压力来计算液压缸内径D 。液压缸内径D 和活塞杆直径d 可根据最大总负载和选取的工作压力来定，对单杆缸而言，无杆腔进油并不考虑机械效率时： ()212 1212 4F d p D p p p p π=---有杆腔进油并不考虑机械效率时： ()221 1212 4F d p D p p p p π=+--
一般情况下，选取回油背压 ，这时，上面两式便可简化，即无杆腔进油时 D = 有杆腔进油时： D = 设计调高油缸为无杆腔进油。 所以，216.91D mm = ==，按照GB/T2348-2001对液压缸内径进行圆整，取错误!未找到引用源。，即缸内径可以取为mm 250。 2.2活塞杆直径d 的计算 在液压油缸的活塞往复运动速度有一定要求的情况下，活塞杆的直径d 通常根 据液压缸速度比2 1v v v =λ的要求已经缸内径D 来确定。其中，活塞杆直径与缸内 径和速度比之间的关系为： d = 式中 D —液压缸内径 d —活塞杆直径 v λ—往复速度比 液压缸的往复运动速度比v λ，一般有2、1.46、1.33、1.25和1.15等几 种下表给出了不同往复速度比v λ时活塞杆直径d 和液压缸内径D 的关系。 v λ 1.15 1.25 1.33 1.46 2 d 0.36D 0.45D 0.5D 0.56D 0.71D 液压缸往复速度比v λ推荐值如下表所示：
液压缸零部件技术要求
一、缸体的技术要求 (1) 缸体采用H8、H9配合。表面粗糙并：当活塞采用橡胶密封圈密封时，Ra为0.1～0.4μm，当活塞用活塞环密封时， Ra为0.2～0.4μm。 (2) 缸体内径D的圆度公差值可按9、10或11级精度选取，圆柱度公差值可按8能精度选取。 (3) 缸体端面T的垂直度公差值可按7级精度选取。 (4) (5) (6) （7 、1. 1)直径D、D2、D3的圆柱度公差应按9、10、11级精度选取； 2）D2、D3与d同轴度公差值为0.03mm； 3）端面A、B与直径d轴心线的垂直度公差值按7级精度选取； 4）导向孔的表面粗糙度Ra＝1.25μm 四、活塞的材料
液压缸活塞常用的材料为耐磨铸铁、灰铸铁(HT300、HT350)、钢(有的在外径上套有尼龙66、尼龙1010或夹布酚醛塑料的耐磨环)及铝合金等。 活塞的技术要求 1)活塞外径D对内径D1的径向跳动公差值，按7、8级精度选取。 2)端面T对内孔D1轴线的垂直度公差值，应按7级精度选取。 3)外径D的圆柱度公差值，按9、10或11级精度选取。 五、活塞杆
注：1.螺纹长度L：内螺纹时，是指最小尺寸；外螺纹时，是指最大尺寸。 2.当需要用锁紧螺母时，采用长型螺纹长度。 3.带*号的螺纹尺寸，为气缸专用。 端部尺寸(耳环型联接（mm))
注：1.耳环材料推荐用45号钢。 2.表中MS=1.4CX,EP=(1.2～1.4)CX(低压选用小值，高压选用大值)。 活塞杆结构 d2。 1)。 2) 3) 4) 5) 6)级精度制造。 7)级精度选取。 8)活塞杆上下工作表面的粗糙度为R a0.63μm，必要时，可以镀铬，镀层厚度约为0.05mm,镀后 六、活塞杆的导向、密封和防尘 导向套材料 导向套常用材料为铸造青铜或耐磨铸铁。 导向套的技术要求 导向套内径的配合，一般取为H8/f9(或H9/f9),其表面粗糙度则为R a0.63μm～1.25μm。
国内焊接工艺评定标准的对比及差异
价值工程 序号标准号名称批准部门使用范围标准简称1JB4708-2000《钢制压力容器焊接工艺评定》国家机械工业局、国家石油和化学工业局联合发布。钢制压力容器的气焊、焊条手弧焊、埋弧焊、熔化极气体保护焊、钨极气体保护焊、电渣焊、耐蚀层堆焊的焊接工艺评定JB4708标准2GB50236-98《现场设备、工业管道焊接工程施工及验收规范》第4条：焊接工艺评定中华人民共和国建设部和国家技术监督局联合发布。工程建设中施工现场设备和工业金属管道焊接工程的碳素钢、合金钢、铝及铝合金、铜及铜合金、工业纯钛、镍及镍合金的气焊、手弧焊、氩弧焊、二氧化碳气体保护焊、埋弧焊焊接工艺评定“设计压力不大于42MPa ，设计温度不超过材料允许使用温度的管道工程”不适用于锅炉、压力容器、核装置的专用管道、矿井专用管道、长输管道 GB50236标准3蒸汽锅炉安全技术监察规程》附录Ⅰ焊接工艺评定中华人民共和国劳动部用于承压的以水为介质的固定式蒸汽锅炉及锅炉范围内的管道制造、安装焊接工艺评定或汽水两用锅炉的焊接工艺评定。 不适用水容量小于30L 的固定式承压蒸汽锅炉和原子能锅炉。需评定的焊缝。《蒸规》4SHJ509-88《石油化工工程焊接工艺评定》 中国石油化工总公司用于石油化工常压容器、工业管道和特殊的钢结构施工采用气焊、手弧焊、钨极氩弧焊、熔化极气体保护焊、埋弧焊等焊接方法的焊接工艺评定SHJ509标准5SHJ509-88《石油天然气金属管道焊接工艺评定》国家经济贸易委员会适用于陆上石油天然气工程（不含炼油工程）中各类金属管道的气焊、焊条电弧焊、熔化极气体保护焊、自保护管状药芯焊丝自动及半自动焊、埋弧自动焊及它们的组合等焊接方法的焊接工艺评定 SY/T0452标准表1常用的焊接工艺评定标准1我国焊接工艺评定现行标准我们国家对焊接工艺评定管理工作，同世界先进国家一样，把它也纳入了标准化管理，随着与国际标准化接轨日趋完善。但我国行业管理在国民经济中还占有较大的比重，各行各业就各自产品工程的焊接特点，对焊接工艺评定均制定了相应的标准。本文对国内的焊接工艺评定标准（以下简称“标准”，常用标准见表1）进行对比分析，谈谈焊接工艺评定（以后简称“焊评”）管理的建议。2标准的分析与对比 为了减少焊接工艺评定数量，各“标准”根据母材的化学成分、 力学性能和焊接性能进行分类分组，由于各“标准”涉及产品范围不 一样，各自所列母材分类分组也有所区别。《蒸规》标准中附录Ⅰ第 10条第2款把母材钢号分4类，没有再分组，仅涉及碳素钢、低合 金结构钢、耐热钢，对同类钢号评定合格范围(替代)规定不具体、操 作不方便。但对其它“标准”正文中没涉及到的国外钢材，作出了具 体规定。2.1JB4708标准和SHJ509标准中，母材钢号分类分组基本一 致，区别在于类别号对应钢号顺序排列，在JB4708标准中Cr5Mo 钢单独列为一类，列出8类14组52种钢材牌号；SHJ509标准Cr5Mo 钢列入了耐热合金钢类别单独一组，共计7类19组58种钢材牌号。另外，有色金属铝及铝合金、铜和铜合金单独分列为两类。但这些不同之处,在母材替代方面没有矛盾。JB4708标准中有一项独特内容，即耐蚀层堆焊其合金弯曲试验合格指标。2.2GB50236标准中表4.2.3对母材分类分组更全面细致，分列了23类28组64种牌号钢材，除铝、镁、铜及其合金外，增列了镍合金和钛，对耐热钢和不锈钢又细分出分类号，它主要依据美国机械工程师协会标准ASM —Ⅸ分类分组。在替代范围上较其它“标准”放宽，体现在：2.2.1P+P3（12CrMo+12CrMo ）可替代P3+P2A 、P2B 或P1组成的异种钢接头，其中：P2A ：16Mn\16MnR\16MnRc\15MnV\15MnNR 等P2B ：16MnDR 、09Mn2VD 、09MnVDR P1：Q235—A 、B 、\20R\20G\20HP\10\20等；2.2.2P4+P4（15CrMo+15CrMo ）可替代P4+P2A 、P2B 或P1组成的异种钢焊接接头； 2.2.3P5A ＋P5A （12Cr2Mo+12Cr2Mo ）可替代P5A+P2A 、P2B 或P1组成的异种钢焊接接头。但这三种情况适用性不强，因为P3、P4、P5A 各自同类钢评定合格，各自与低合金钢、碳素钢组成异种焊接，焊条牌号前三位（或焊丝钢号）要改变，属于改变重要因素，必须重新进行“焊评”。对于未列入“标准”中钢号，各“标准”都给予了一致的规定。2.3GB50236标准中较三个“标准”缺少角焊缝和组合焊缝的试件、试样和检验、评定内容；弯曲试样的厚度的规定也不甚一致，但不矛盾。它规定弯曲试样（面弯、背弯）厚度为:当试件厚度T<10mm 时，试样厚度t ＝T （与其他“标准”相同）。当试件厚度T ≥10mm 时， 试样厚度t ＝10mm ，与其他标准有不同之处，不同材质试件弯曲试验所用的弯轴直径与其它“标准”要求也不一样。同时，GB50236———————————————————————作者简介：张军锋（1975-），男，河南灵宝人，焊接工程师，主要从事压力容器的焊接工艺评定和焊接质量管理工作。国内焊接工艺评定标准的对比及差异 Comparison of Domestic Welding Procedure Qualification Standards and the Differences 张军锋①Zhang Junfeng ；彭建良②Peng Jianliang （①东方电气河南电站辅机制造有限公司，灵宝472501；②三门峡市锅炉压力容器检验所，三门峡472000） （①DEC He ′nan Station Auxiliary Equipment Co.，Ltd.，Lingbao 472501，China ； ②Sanmenxia Boiler &Pressure Vessel Inspection Institute ，Sanmenxia 472000，China ） 摘要：目前，我国用于焊接工程的常用材料，其焊接性已基本掌握，要确保焊接质量，施焊前应进行焊接工艺评定，以评定施焊单位是否有能 力焊出符合相应规程、 规范和产品技术条件所要求的焊接接头。然而，国内不同行业的产品对其焊接工艺评定规定却不太一致，本文通过对国内常用的焊接工艺评定标准的对比，发现其不同点，因而在实际中应用时根据不同的要求选用不同的焊接工艺评定标准。 Abstract:At present,the weldability of materials commonly used in welding engineering has already been grasped basically,and we should make welding procedure qualification before welding when ensuring the quality of welding,so as to assess whether the welding units weld the welding joint which meets corresponding regulations,standards and the requirements of product technology conditions or not.However,there are consistent provisions of domestic different industries ′products to its welding procedure qualification.Through the comparison of domestic commonly used welding procedure qualification standards,this paper finds the differences,thus choose different welding procedure qualification standards according to different requirements in practical application. 关键词：焊接工艺评定；标准 Key words:welding procedure qualification ；standard 中图分类号：P755.1文献标识码：A 文章编号：1006-4311（2012）03-0014-02 ·14·
压力管道通用焊接工艺规程(不锈钢).doc
压力管道通用焊接工艺规程（GD03） 1.总则 1.1本规程适用于按SH3501-2002《石油化工剧毒、可燃介质管道施工及验收规范》、GB50235-97《工业金属管道规程施工及验收规范》及GB50236《现场设备、工业管道焊接工程施工及验收规范》等标准施工验收的材质等及其与０Ｃr18Ni9T i、奥氏体不锈钢管道的焊接。 1.2本规程编制所依据的焊接工艺评定号： 1.3所有参加焊接的焊工，均必须按《锅炉压力容器压力管道焊工考试与管理规则》进行考试，并取得相应的焊工资格。 2.焊前准备 2.1坡口加工后应进行外观检查，其表面不得与裂纹、夹层等缺陷。 2.2焊接接头组对前，应用手工或机械方法清理内外表面，在坡口两侧20mm范围不得有油漆、毛刺、锈斑、氧化皮及其他对焊接过程有害的杂物，并用丙酮或酒精擦净。 2.3不锈钢管道采用手工电弧焊时，坡口两侧100mm范围内刷白垩粉或喷涂其它防飞溅涂料。 3.焊接 3.1定位焊应与正式焊接工艺相同，其焊缝长度宜为10~15mm，高宜为2~4mm，且不超过壁厚的2/3. 3.2不得在焊件表面引弧或试验电流，焊件表面不得有电弧擦伤等缺陷。 3.3定位焊的焊缝不得有裂纹及其它缺陷，若发现缺陷应及时清除，定位焊焊道的两端应修磨成缓坡形。 3.4氩弧焊焊接时，使用氩气的纯度应在99.9﹪以上，保护氮气纯度应大于99.5﹪，含水量小于50mm/L。 3.5采用氩弧焊打底工艺时，管内侧可充氩气或氮气保护，管内氩气或氮气浓度应大于99.9﹪时方可施焊，且充气流量不宜过大，保证气体有流动状态即可；也允许采用药芯氩弧焊丝，管内不充气体保护焊。 3.6在保证焊透及熔合良好的条件下，应选用小的焊接参数，采用短弧、多层多焊道，层间温度控制在60℃以下。 3.7有耐腐蚀性要求的双面焊焊缝，与介质接触的一侧应最后焊接。 3.8管径DN≥60mm的对接焊缝，骑座式角对接缝采用药芯焊丝或实芯焊丝管内充氩气或氮气保护手工钨极氩弧焊，其它焊缝可采用氩弧焊打底，手工电弧焊盖面；也允许采用手工电弧焊打底（设计图样或用户要求氩弧焊打底外），但施焊者必须具备相应不带垫的焊工合格项目，其焊接工艺参数见下表： 3.9在焊接中应确保起弧与收弧的质量，收弧时应将弧坑填满，多层焊的层间接头应相互错开。 3.10用不锈钢丝刷清理焊缝，角向砂轮应专用，不得与碳钢共用。 3.11现场焊接必须设置有效的挡风、防雨、雪侵袭的临时工棚。 3.12管道焊接时，应采取措施防止管内成为风道。 3.13马鞍口、角焊缝焊角高度不得小于支管壁厚，且焊接层次不得小于2层，并且具有圆滑过渡到母材的几何形状。 3.14焊接完毕后，应及时将焊缝表面的熔渣及附近的飞溅物清理干净。 4.焊后检验 4.1每条焊缝的附近应按规定作施焊焊工代号标识，同时还应注明该管线的管线号、焊缝编号等。
液压缸技术标准
攀钢液压中心 二O一0年一月 目录 1、总则 2、引用标准 3、各部分常用材料及技术要求 3.1、缸筒的材料和技术要求 3.2、活塞的材料和技术要求 3.3、活塞杆的材料和技术要求 3.4、端盖的材料和技术要求 4、液压缸维修工艺流程 5、液压缸的检查 5.1、缸筒内表面 5.2、活塞杆的滑动面 5.3、密封
5.4、活塞杆导向套的内表面 5.5、活塞的表面 5.6、其它 6、液压缸的装配 7、液压缸试验 附表1：检查项目和质量分等（摘录JB/T10205-2000） 附表2：液压缸、气缸铭牌编号 附表3：螺栓和螺母最大紧固力矩(仅供参考) 附表4：螺纹的传动力和拧紧力矩 液压缸维修技术标准 1、总则 1.1 适用范围本维修技术标准规定了液压缸各组成部分的常用材料和技术要求、液压缸的检查、装配以及试验，适用于攀钢液压中心范围内液压缸的维修，维修用户单位按本标准执行。
1.2 密封选择密封件应选择攀钢液压中心指定生产厂家的标准产品，特殊情况需得到攀钢相关技术部门审核同意。 1.3 螺纹防松液压缸的螺纹连接在安装时应采用攀钢液压中心联接螺纹的防松结构型式，不能从结构上采取防松措施的，应涂上攀钢液压中心指定的螺纹紧固胶。 1.4 液压缸防腐修理好的液压缸，若在仓库或现场存放时间超过3个月时间，需采用适当的防腐措施。 1.5 螺栓选择一般采用8.8级、10.9级、1 2.9级的高强度螺栓(钉),应采用国内著名生产厂的产品。 1.6 气缸维修标准参照本标准执行。 1.7 本标准的解释权属攀钢液压中心。 2、引用标准 液压缸的维修应执行下列国家标准，允许采用要求更高的标准。
几种焊接的优缺点
钨极氩弧焊的优缺点 1钨极氩弧焊的优点： ①氩气能有效的隔绝空气，本身又不溶于金属，不和金属反应，施焊过程 中电弧还能自动清除熔池表面氧化膜的作用，因此，可成功的焊接易氧 化、氮化、化学活泼性的有色金属，不锈钢和各种合金。 ②钨极电弧稳定，几十在很小的焊接电流（小于10A）下仍可稳定的燃烧， 特别适合用于薄板，超薄材料的焊接。 ③热源和填充焊丝可分别控制，因而热输入容易调节，可进行各种位置的 焊接，也是实现单面焊双面成型的理想方法。 ④由于填充焊丝熔滴不通过电弧，所以不会产生飞溅，焊缝成型美观。 2钨极氩弧焊的缺点 ①焊缝熔深浅，熔敷速度小，生产率较低。 ②钨极承载电流较差，过大的电流会引起钨极融化和蒸发，其微粒有可能 进入熔池，造成污染（夹钨）。 ③惰性气体（氩气、氮气）较贵，和其他电弧焊方法（如手弧焊、埋弧焊、 二氧化碳气体保护焊等）相比，生产成本较高。 注：脉冲钨极氩弧焊适宜于焊接薄板，特别是全位置对接焊。钨极氩弧焊一般只适用于焊接厚度小于6mm的焊件。 二：熔化极氩弧焊的特点： ①与TIG焊一样，几乎可焊接所有的金属，尤其适合于焊接铝及铝合金、 铜及铜合金以及不锈钢等材料。 ②由于焊丝作电极，可采用高密度电流，因而母材熔深大，填充金属熔敷 速度快，用于焊接厚铝板，铜等金属时生产率比TIG焊高，焊接变形比 TIG小。 ③熔化极氩弧焊可直流反接，焊接铝及其合金有着很好的阴极雾化作用。 ④熔化极氩弧焊焊接铝及其合金时，亚射流电弧的固有调节作用比较显 著。 三：MIG焊的特点：（MIG焊通常采用惰性气体（氩、氦或其混合气体））作焊接区的保护气体。 MIG焊的优点： ①惰性气体几乎不与任何金属产生化学作用，也不溶于金属中，所以几 乎可以焊接所有金属。 ②焊丝外表没有涂料层，焊接电流可提高，因而母材熔深较大，焊丝熔 化速度快，熔敷率高，与TIG（Tungsten Inert Gas Arc Welding ）焊相 比，其生产效率高。
不锈钢焊接工艺规程
奥氏体不锈钢管道焊接工艺规程 1适用范围 本标准适用于工业管道、公用管道和发电厂奥氏体不锈钢管道焊接施工。本标准也适用于手工氩弧焊和手工电弧焊作业。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB5023—97《工业金属管道工程施工及验收规范》 GB/T 983—95《不锈钢焊条》 DL/T869-2004《火力发电厂焊接技术规程》 劳人部[1988]1号《锅炉压力容器焊工考试规则》 HYDBP006-2004〈压力管道安装工程焊接、热处理过程控制程序》 HYDBP018-2004〈压力管道安装工程焊接材料管理程序》 HYDBP013-2004压力管道安装工程材料设备储存管理程序》 HYDBP012-200《〈压力管道安装工程材料设备搬运管理程序》 HYDBP008-2004＜压力管道安装工程计量管理手册》 HYDBP007-2004＜压力管道安装工程检验和试验控制程序》 HYDBP010-2004〈压力管道安装工程不合格品控制程序》 劳动部发[1996]140号《压力管道安全管理与监察规定》 3先决条件 3.1 环境 3.1.1 施工环境应符合下列要求: 3.1.1.1 风速：手工电弧焊小于8M/S,氩弧焊小于2M/S
3.1.1.2 焊接电弧在1m范围内的相对湿度小于90%环境温度大于0C。 3.1.1.3 非下雨、下雪天气。 3.1.2 当环境条件不符合上述要求时，必须采取挡风、防雨、防寒等有效措施。 3.2奥氏体不锈钢管道焊接控制流程图 见图1。 图1奥氏体不锈钢管道焊接控制流程图 3.3 焊接材料 3.3.1 奥氏体不锈钢管道焊接材料的采购和入库（一级库）由公司物资部负责，按《物资采购控制程序》和《焊接材料保管程序》执行。 3.3.2 奥氏体不锈钢管道焊接材料入二级库的保管、焊剂、烘干、发放、回收由各项目负责，按《焊接材料保管程序》执行
液压缸设计说明书
1 设计课题 1.1设计要求 设计一台铣削专用机床液压系统用液压缸，要求液压系统完成的工作循环是：工件夹紧→工作台快进→工作台工进→工作台快退→工件松开。 1.2原始数据 运动部件的重力为25000N，快进、快退速度为5m/min，工进速度为100～1200mm/min，最大行程为400mm，其中工进行程为180mm，最大切削力为20000N，采用平面导轨，夹紧缸的行程为20mm,夹紧力为30000N，夹紧时间为1s。
2 液压系统的发展概况 一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。 由于液压技术广泛应用了高技术成果，如自动控制技术、计算机技术、微电子技术、磨擦磨损技术、可靠性技术及新工艺和新材料，使传统技术有了新的发展，也使液压系统和元件的质量、水平有一定的提高。尽管如此，走向二十一世纪的液压技术不可能有惊人的技术突破，应当主要靠现有技术的改进和扩展，不断扩大其应用领域以满足未来的要求。 液压系统在将机械能转换成压力能及反转换方面，已取得很大进展，但一直存在能量损耗，主要反映在系统的容积损失和机械损失上。如果全部压力能都能得到充分利用，则将使能量转换过程的效率得到显著提高。为减少压力能的损失，必须解决下面几个问题：减少元件和系统的部压力损失，以减少功率损失。主要表现在改进元件部流道的
压力损失,采用集成化回路和铸造流道,可减少管道损失,同时还可减少漏油损失。 减少或消除系统的节流损失，尽量减少非安全需要的溢流量，避免采用节流系统来调节流量和压力。采用静压技术，新型密封材料，减少磨擦损失。发展小型化、轻量化、复合化、广泛发展通径电磁阀以及低功率电磁阀。改善液压系统性能，采用负荷传感系统，二次调节系统和采用蓄能器回路。为及时维护液压系统，防止污染对系统寿命和可靠性造成影响，必须发展新的污染检测方法，对污染进行在线测量，要及时调整，不允许滞后，以免由于处理不及时而造成损失。 液压系统维护已从过去简单的故障拆修，发展到故障预测，即发现故障苗头时，预先进行维修，清除故障隐患，避免设备恶性事故的发展。 要实现主动维护技术必须要加强液压系统故障诊断方法的研究，当前，凭有经验的维修技术人员的感宫和经验，通过看、听、触、测等判断找故障已不适于现代工业向大型化、连续化和现代化方向发展，必须使液压系统故障诊断现代化，加强专家系统的研究，要总结专家的知识,建立完整的、具有学习功能的专家知识库，并利用计算机根据输入的现象和知识库中知识，用推理机中存在的推理方法，推算出引出故障的原因，提高维修方案和预防措施。要进一步引发液压系统故障诊断专家系统通用工具软件，对于不同的液压系统只需修改和增减少量的规则。 另外，还应开发液压系统自补偿系统，包括自调整、自润滑、自校正，在故障发生之前，进市补偿，这是液压行业努力的方向。 电子技术和液压传动技术相结合，使传统的液压传协与控制技术增加了活力，扩大了应用领域。实现机电一体化可以提高工作可靠性，实现液压系统柔性化、智能化，改变液压系统效率低，漏油、维修性差等缺点，充分发挥液压传动出力大、贯性小、响应快等优点,其主要发展动向如下：[1]
液压管焊接工艺要求
GD-NB-045 液压管焊接作业工艺要求 液压管焊接按管子装配方式有三种形式：一、法兰搭焊式按常规焊接方式；二、对接焊、支管焊，直径在32mm及以下，厚度3mm及以下的管用氩弧焊焊接；三、对接焊、支管焊，直径在40mm及以上的管用氩弧焊打底，尽可能用CO2焊盖面，也可根据实际情况采用手工电弧焊。 焊接方法：(1)氩弧焊(2) CO2焊 一、氩弧焊 1、焊前准备 1)焊工必须持证上岗。 2)焊工必须熟悉产品的焊接符号及工艺技术要求。 3)焊工必须根据产品的钢种级别或工艺技术设计要求选用焊条牌号。 4)焊工上岗必须备有保温筒焊条箱和焊接使用的生产工具，如电焊锤、钢丝刷、凿 子和砂轮机等。 5)焊工使用瓶装气体应检查气体压力，氩气纯度应不低于99%，若低于6kgf/mm2 时，应停止使用。 6)检查焊缝的坡口间隙公差(如表1、表2)和清洁要求，在坡口及坡口两边各20mm 范围内影响焊缝质量的锈、油污、氧化铁和水等必须彻底清除。 2、焊接操作 1)焊前应对管内充满氩气，以保证单面焊双面成型的焊缝质量。 2)开坡口的焊缝必须从下向上焊接，以便看清焊道成形，开坡口如表1、如表2。 3)第一道打底焊，焊丝应左右摆动，并在焊缝坡口的两边稍作停留，以保证单面焊 双面成型的背面饱满，如表1。 4)有坡口的焊缝，尤其是厚板多道焊，焊丝摆动时在焊道两侧稍作停留，但每层焊 道厚度不大于3mm，以保证焊缝的熔合良好。 5)每层焊道应打磨清洁后才能施焊，层间温度应在150 C-200 C左右。 二、CO2焊具体操作按<< CO2半自动焊作业指导书>>执行，但根据实际使用情况提 出以下要求： 1、焊前准备 1)焊工施焊前应对CO2焊机的送丝顺畅情况和气体流量作认真检查。 2)若使用瓶装气体应作排水提纯处理，且应检查气体压力，若低于
焊接方法有哪几种
●闪光焊，钢轨形成对接接头，通电并使其端面逐渐移近，达到局 部接触，利用电阻热加热这些接触点（产生闪光），使端面全部熔化，直至端部在一定深度范围内达到预定温度时，迅速施加顶锻力完成焊接。 优点：闪光焊自动化程度高，工艺稳定，焊接质量优良，焊接接头为致密锻造组织，接头韧性好，力学性能接近钢轨母材，生产效率高，主要用于厂焊或基地焊，部分用于单元轨节焊接。缺点：焊机价格昂贵，一次性投资大，设备复杂且需配备大功率电源、柴油发电机组，焊接工艺参数较多，调节繁琐；同时闪光焊焊接过程中钢轨烧损严重，每个接头消耗钢轨25.1-50mm。 ●气压焊，是利用气体燃料产生的热能将钢轨端部加热到熔化状态 或塑性状态，再施加一定的顶锻压力，完成钢轨焊接。 优点：气压焊的一次性投资少，焊接时间短，焊接质量好，焊接接头也为致密锻造组织，主要用于现场联合接头焊接。钢轨烧损较少，焊接后钢轨缩短约30mm。缺点：焊接时对接头断面的处理要求十分严格，焊接工艺受诸多人为因素影响，接头质量波动较大，不易控制。 ●铝热焊，是利用铝和氧化铁（含添加剂），在一定温度下进行氧化 还原反应，形成高温液态金属注入特制的铸模内，将两个被焊钢轨端部熔化而实现连接的一种焊接方法。 优点：设备简单、操作方便，生产成本较低，且没有顶锻过程，接头外观平顺性好，占用封锁时间短，尤其适用于断轨修复、跨区间无缝线路道岔联焊和运输任务繁忙的线上联焊。缺点：强度低、质量欠稳
定，断头率高，综合性能差，是无缝线路最薄弱环节。 电弧焊，接头间隙，并利用铜挡块强迫成型，冷却后形成焊接接头，属于熔化焊方法。 优点：采用合适的焊条和焊丝成分，电弧焊接头可以得到性能优异的贝氏体组织，综合性能可达到母材水平，抗拉强度和耐磨性能等有时甚至超过钢轨母材。缺点：目前推广较少，此外对焊接工艺、技术水平要求严格。
液压缸的设计_毕业论文设计-液压缸的设计
(此文档为word格式，下载后您可任意编辑修改！) 毕 业 设 计 液压缸的设计 姓名：_______________ 学号：_______________ 专业：_______________ 班级：_______________ 指导老师：_______________
2013 年11 月28 日
摘要 将液压缸提供的液压能重新转换成机械能的装置称为执行元件。执行元件是直接做功者，从能量转换的观点看，它与液压泵的作用是相反的。根据能量转换的形式，执行元件可分为两类三种：液压马达、液压缸、和摆动液压马达，后者也可称摆动液压缸。液压马达是作连续旋转运动并输出转矩的液压执行元件；而液压缸是作往复直线运动并输出力的液压执行元件。此说明书是针对液压缸的工作环境和工作要求来确定液压缸的工作压力和承载能力，来确定其缸筒内径、壁厚和活塞杆的直径。再根据液压缸的零部件的工作要求确定零件的工艺，根据零件的精度要求确定零件的加工方法，并生成工艺卡片，完成零件的加工。 关键字：液压缸、机械能、转矩、执行元件 Abstract Hydraulic cylinder will be able to provide the device called actuators. Work is a direct implementation of components, from the point of view of energy conversion; it is the role of the in the form of implementation of the three components can be divided into two categories: and the output of the of components
