液压千斤顶的原理与应用

1. 液压千斤顶的原理

液压千斤顶是一种使用液压原理进行工作的千斤顶，主要由液压油缸、活塞、

油泵、工作台和控制阀等部分组成。

液压千斤顶的原理是利用液体在封闭容器中传递压力的性质，通过液压油缸和

活塞的工作来实现千斤顶的升降。当液压油缸接入液压系统时，油泵会提供一定压力的液压油进入液压油缸，通过控制阀来控制液体的流动，从而控制液压千斤顶的运动。

液压千斤顶的工作过程如下： 1. 液体从油泵进入液压油缸。 2. 液体压力使活

塞上升，驱动工作台或其他装置升起。 3. 当液压油缸需要下降时，通过控制阀控

制液体流回油箱，从而减小液压油缸的压力，使活塞下降。

2. 液压千斤顶的应用

液压千斤顶具有承载能力大、高度可调、升降平稳等特点，广泛应用于各个行

业和领域。

2.1 汽车维修

在汽车维修领域，液压千斤顶被广泛应用于车辆的举升和支撑。通过调整液压

千斤顶的高度，可以方便地进行车轮更换、底盘检修等工作。

2.2 建筑工程

在建筑工程中，液压千斤顶可用于支撑大型建筑物的施工。它能够提供稳定的

支撑力，保证建筑物的平衡和安全。

2.3 工业制造

在工业制造领域，液压千斤顶被广泛应用于起重、压缩、挤压和成型等工艺中。它能够提供较大的压力和力量，满足各种工艺的需求。

2.4 航空航天

在航空航天领域，液压千斤顶被用于航空器的组装和维修。它能够提供稳定的

支撑和调整航空器的位置，保证航空器的组装质量和安全。

3. 液压千斤顶的优势

液压千斤顶相比于其他千斤顶具有以下优势：

•承载能力大：液压千斤顶可以承受较大的载荷，适用于各种重型设备和机械的举升和支撑。

•高度可调：液压千斤顶的高度可以进行调整，适用于不同高度的工作需求。

•升降平稳：液压千斤顶的工作过程稳定、平滑，能够提供安全可靠的升降操作。

•操作简便：液压千斤顶的操作相对简单，通过控制阀可以方便地控制升降和固定。

4. 使用液压千斤顶时需要注意的安全事项

使用液压千斤顶时需要注意以下安全事项：

1.确保千斤顶底座稳固，放置在坚硬平坦的地面上。

2.在使用过程中，严禁超过液压千斤顶的最大承载能力。

3.在举升过程中，确保工作台或其他装置平稳，防止装置倾斜或滑动。

4.使用液压千斤顶时，需要经常检查其安全性能，如泄漏、压力等情况，

以确保使用的安全性。

以上是液压千斤顶的原理及应用介绍，液压千斤顶凭借其优越的承载能力和灵

活的调整性在各个领域得到广泛应用，使用时需要注意安全事项以确保工作的安全和可靠。

液压千斤顶的原理及应用

液压千斤顶的原理及应用简介液压千斤顶是利用液体在封闭容器中传递力量的原理来实现举升和压缩的一种机械。液压千斤顶是应用于各种工业领域的重要工具，可以用于举升重物、压缩材料、压缩车辆悬架等多个领域。本文将介绍液压千斤顶的原理以及主要应用。液压千斤顶的原理液压千斤顶主要由以下几个部分组成：液压缸、液压油、活塞、油泵、油管、压力表和控制阀门。液压千斤顶的工作原理可以通过以下步骤来说明： 1.油泵通过压力将液压油送入液压管道中； 2.液压油进入到液压缸中并推动活塞向上/向下； 3.活塞的移动使千斤顶顶部向上/向下移动； 4.当活塞向下移动时，液压油回流到液压缸中，并回到油泵处完成循环。液压千斤顶的原理可以总结为利用液压油向液压缸中输送，让液压力驱动活塞的移动，从而实现举升或压缩的目的。液压千斤顶的应用液压千斤顶在工业和民用领域都有广泛的应用。工业领域在工业中，液压千斤顶主要应用于举升和压缩重物，如搬移机械设备、拆卸重型机器和设备或在工厂中提升大型容器等。由于其较大的举升力、充足的稳定性和较长的使用寿命，液压千斤顶成为了工业领域必不可少的工具。汽车维修领域在汽车维修领域，液压千斤顶被广泛用于改装、维修和维护车辆。特别是对于卡车、拖车和大型载重车辆，液压千斤顶成为了必不可少的工具。通过此设备，汽车维修人员可以将车辆悬架解决问题，快速更换车轮或维修刹车系统等。

水利领域在水利领域，液压千斤顶通常被用于建设水坝、堤防和其他涵洞，用于承载巨大水压并将水流控制在需要的位置。此外，液压千斤顶也可以应用于其他水利设施的建设和维护，如水泵和水闸等。结论鉴于其强大的稳定性、可靠性和高效性，液压千斤顶在各个领域都广泛应用。它们可以快速举升重物、压缩材料和汽车悬架，是一项不可或缺的技术。希望这篇文章能够让读者更好地了解液压千斤顶的原理和应用。

液压千斤顶的原理与应用

液压千斤顶的原理与应用 1. 液压千斤顶的原理液压千斤顶是一种使用液压原理进行工作的千斤顶，主要由液压油缸、活塞、油泵、工作台和控制阀等部分组成。液压千斤顶的原理是利用液体在封闭容器中传递压力的性质，通过液压油缸和活塞的工作来实现千斤顶的升降。当液压油缸接入液压系统时，油泵会提供一定压力的液压油进入液压油缸，通过控制阀来控制液体的流动，从而控制液压千斤顶的运动。液压千斤顶的工作过程如下： 1. 液体从油泵进入液压油缸。 2. 液体压力使活塞上升，驱动工作台或其他装置升起。 3. 当液压油缸需要下降时，通过控制阀控制液体流回油箱，从而减小液压油缸的压力，使活塞下降。 2. 液压千斤顶的应用液压千斤顶具有承载能力大、高度可调、升降平稳等特点，广泛应用于各个行业和领域。 2.1 汽车维修在汽车维修领域，液压千斤顶被广泛应用于车辆的举升和支撑。通过调整液压千斤顶的高度，可以方便地进行车轮更换、底盘检修等工作。 2.2 建筑工程在建筑工程中，液压千斤顶可用于支撑大型建筑物的施工。它能够提供稳定的支撑力，保证建筑物的平衡和安全。 2.3 工业制造在工业制造领域，液压千斤顶被广泛应用于起重、压缩、挤压和成型等工艺中。它能够提供较大的压力和力量，满足各种工艺的需求。 2.4 航空航天在航空航天领域，液压千斤顶被用于航空器的组装和维修。它能够提供稳定的支撑和调整航空器的位置，保证航空器的组装质量和安全。 3. 液压千斤顶的优势液压千斤顶相比于其他千斤顶具有以下优势：

•承载能力大：液压千斤顶可以承受较大的载荷，适用于各种重型设备和机械的举升和支撑。 •高度可调：液压千斤顶的高度可以进行调整，适用于不同高度的工作需求。 •升降平稳：液压千斤顶的工作过程稳定、平滑，能够提供安全可靠的升降操作。 •操作简便：液压千斤顶的操作相对简单，通过控制阀可以方便地控制升降和固定。 4. 使用液压千斤顶时需要注意的安全事项使用液压千斤顶时需要注意以下安全事项： 1.确保千斤顶底座稳固，放置在坚硬平坦的地面上。 2.在使用过程中，严禁超过液压千斤顶的最大承载能力。 3.在举升过程中，确保工作台或其他装置平稳，防止装置倾斜或滑动。 4.使用液压千斤顶时，需要经常检查其安全性能，如泄漏、压力等情况，以确保使用的安全性。以上是液压千斤顶的原理及应用介绍，液压千斤顶凭借其优越的承载能力和灵活的调整性在各个领域得到广泛应用，使用时需要注意安全事项以确保工作的安全和可靠。

液压千斤顶原理分析—液压传动原理

液压千斤顶原理分析——液压传动原理刘逸飞，向靖，杜明阳参考文献：《液压传动》孟延军、陈敏主编《液压传动》王积伟、章宏甲、黄谊主编千斤顶是一种起重高度小(小于1m)的最简单的起重设备。它有机械式和液压式两种。机械式千斤顶又有齿条式与螺旋式两种，由于起重量小，操作费力，一般只用于机械维修工作，在工程中应用不广。液压式千斤顶结构紧凑，工作平稳，且有自锁作用，故在工程和实际生活中使用广泛。液压千斤顶主要运用的是“液压传动” 原理: 如图为“液体传动”的原理简化图： F

1、等压特性根据帕斯卡定律“平衡液体内某一点的液体压等值地传递到液体内各处”，即： P1=P2=P=F/S1=Mg/S2 2、. 等体积特性：假设活塞1向下移动体积L1，则液压缸被挤出的液体体积为S1*L1。这部分液体进入液压缸4，使活塞5上升L2，其让出的体积为S2*L2。即：S1*L1 = S2*L2 活塞1的速度v1=L1/t，活塞5的速度v2=L2/t，则有： v2/v1= S1/ S2 3、能量守恒特性 ∵F/Mg= S1/ S2 v2/v1= S1/ S2 ∴F* v1=Mg* v2 等式左边和右边分别代表输出和输入的功率。这说明液压传递在不考虑损耗的情况下，可以实现能量的等值传递。下面我们根据“液体传动”原理来分析液压千斤顶的工作原理。

大油缸9和大活塞8组成“举升液压缸”。杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成“手动液压泵”。如提起手柄使小活塞向上移动，小活塞下端油腔容积增大，形成局部真空，这时单向阀4打开，通过吸油管5从油箱12中吸油；用力压下手柄，小活塞下移，小活塞下腔压力升高，单向阀4关闭，单向阀7打开，下腔的油液经管道6输入举升油缸9的下腔，迫使大活塞8向上移动，顶起重物。再次提起手柄吸油时，单向阀7自动关闭，使油液不能倒流，从而保证了重物不会自行下落。不断地往复扳动手柄，就能不断地把油液压入举升缸下腔，使重物逐渐地升起。如果打开截止阀11，举升缸下腔的油液通过管道10、截止阀11流回油箱，

液压千斤顶的原理

液压千斤顶的原理液压千斤顶是一种常见的工业工具，它能够通过液压力将物体向上推动，达到举升或压缩的目的。液压千斤顶的原理基于帕斯卡定律，即压力在任何方向上都是相等的。液压千斤顶的构造简单，但却是一种非常有效的工具。本文将详细介绍液压千斤顶的原理、构造和应用。一、液压千斤顶的原理液压千斤顶的原理基于帕斯卡定律，即在一个封闭的液体容器中，液体的压力在任何方向上都是相等的。液压千斤顶由一个容器和一个活塞组成。容器中装有液体，而活塞则可以在容器内移动。当液体被加压时，液体的压力会传递到活塞上。如果活塞的面积较大，那么液体的压力就会被放大，从而能够举起重物。液压千斤顶的工作原理如下：首先将液体注入到千斤顶的容器中，然后用液压泵将液体推入容器中，使得液体的压力增加。当液体的压力达到一定程度时，液体的压力会传递到活塞上，从而将活塞向上推动。由于活塞的面积较大，所以液体的压力也会被放大，从而能够举起重物。二、液压千斤顶的构造液压千斤顶由几个主要部分组成：容器、活塞、密封件、液体和管道。容器是一个密封的金属筒，内部装有液体。活塞是一个金属圆柱，可以在容器内移动。密封件用于保持液体不外泄。液体是液压千斤顶的驱动力，通过液压泵将液体压入容器中。管道则用于将液体从液压泵输送到液压千斤顶。

液压千斤顶的构造非常简单，但是它的效率却非常高。液压千斤顶的设计是基于帕斯卡定律的，液体在封闭的容器中的压力是相等的。因此，当液体被加压时，液体的压力会传递到活塞上，从而将活塞向上推动。由于活塞的面积较大，所以液体的压力也会被放大，从而能够举起重物。三、液压千斤顶的应用液压千斤顶是一种非常常见的工业工具，广泛应用于汽车维修、建筑和制造业。它们通常用于举起或压缩重物，例如汽车、机器或建筑材料。液压千斤顶也可以用于升起或降低机器，例如机床和起重设备。液压千斤顶的应用非常广泛，几乎可以用于任何需要举起或压缩重物的情况。它们具有高效、可靠和安全的特点，因此在工业领域中得到广泛应用。液压千斤顶的设计非常简单，但是它的效率却非常高，能够轻松地举起重物，因此是一种非常重要的工具。结论液压千斤顶是一种非常有效的工业工具，它的原理基于帕斯卡定律，液体在封闭的容器中的压力是相等的。液压千斤顶由容器、活塞、密封件、液体和管道组成。液压千斤顶的应用非常广泛，几乎可以用于任何需要举起或压缩重物的情况。液压千斤顶的设计非常简单，但是它的效率却非常高，因此在工业领域中得到广泛应用。

液压千斤顶的工作原理汇总

若是与液压泵吸油口相通的油箱是完全封锁的，不与大气相通，液压泵可否正常工作？请分析一下缘故？不能正常工作,目前在液压系统中利用的能源装置都是容积式液压泵,而容积式液压泵能够吸油的外部条件是:油箱液体的绝对压力必需恒等于或大于大气压力.容积式泵确实是当泵内缸体容积变大时内部压力小于大气压,(形成真空)吸油,相反排油. 不能，油箱里面负压的情形（真空状况）愈来愈严峻，超过泵的自吸能力，pass掉。 "<1>由产生的压力称为，简称大气压。<2>以绝对真空为基准气宇取得取得的压力，称为。<3>以大气压为基准气宇取得的压力，称为。通常常利用测得中的压力数值是相对压力，因此又将相对压力称为。<4>当液体中某点的绝对压力低于大气压时，绝对压力比大气压力小的那部份压力数值，称为该处的。<5>大气压力、绝对压力、相对压力和真空度之间的关系是绝对压力=大气压力+相对压力；相以压力=绝对压力-大气压力；真空度=大气压力-绝对压力。<6>在液压系统中所提到的压力，一样均指相对压力（表压力）。" 处于真空状态下的气体稀簿程度，通常常利用“真空度高”和“真空度低”来表示。真空度高表示真空度“好”的意思，真空度低表示真空度“差”的意思。假设所测设备内的压强低于大气压强，其压力测量需要真空表。从真空表所读得的数值称真空度。真空度数值是表示出系统压强实际数值低于大气压强的数值，即：真空度=大气压强-绝对压强补充的全面说明：“真空度”顾名思义确实是真空的程度。是真空泵、微型真空泵、微型气泵、微型抽气泵、微型抽气打气泵等抽真空设备的一个要紧参数。所谓“真空“，是指在给定的空间内，压强低于101325帕斯卡(也即一个标准大气压强约101KPa)的气体状态。在真空状态下，气体的稀薄程度通常常利用气体的压力值来表示，显然，该压力值越小那么表示气体越稀薄。关于真空度的标识通常有两种方式：一是用“绝对压力”、

液压千斤顶原理知识

千斤顶液压千斤顶原理知识由于17世纪时不存在牙膏管，因此，人们怀疑布雷斯·帕斯卡（Blaise Pascal，1623－1662，法国著名的科学家和哲学家）是否提出了帕斯卡原理，是否每天早晨都在冥思苦想它的功能。不过，可以肯定的是，许多与液体静压力有关的其他效应都逃不出他的注意力，首先就是液压起重机的原理。很久之前，工程师们就利用过这种类型的机器，今天，只要在停车场或者加油站，就可以看到液压起重机，利用它使出一个孩子的力气就能将一辆汽车抬起来。让我们看看这种器械是如何工作的，并设法自己制作一个器械以供实验之用。请看图2。用一根管手将两个充满了液体（水或油）的容器连起来。其中一个容器截面很大，另一个容器截面则很小，假设它比前一个截面小1000倍。如果用一个活塞（A）向下压截面小的容器液面，液体就受到了一个压力，这个压力的强度会按照原来的大小传递到液体表面的任何其他部分，当然也包括在大截面容器里与活塞（B）接触的液体的表面。压强等于作用力除以作用面积。根据帕斯卡原理，活塞A下的压强与活塞B下的压强相等，又由于活塞B下的面积比活塞A下的大1000倍，在它上面的作用力就应比在A上的作用力也大1000倍。因此，为了将一辆1吨重的汽车抬起来，只要1公斤的作用力就够了。液压制动器、压缩机、汽车的千斤顶、水泵等许多器械都得益于这一原理。验证帕斯卡原理的小实验利用两个去掉了针头的注射器，我们就可以在家里制作一个这类小型液压装置。用一个截面为5平方厘米输血用的粗注射器和一个截面为0．5平方厘米的很小的注射器，将它们的开口用又粗又短的管子连起来。根据帕斯卡原理，力的转化系数大约为10。将水、油或其他的液体灌满注射器，即两个活塞中间的全部空间，注意将气泡排除掉。然后请你的朋友用大姆指挤压两个活塞中的一个，你同时用大拇指挤压另一个活塞。我们可以将这个小小的游戏取名为“铁大拇指的较量”，或者叫“帕斯卡大拇指的较量”。当然，谁挤压细小的注射器，谁就会不费力气地取胜。如果你有一定的创造力和做实验的才能，就可以用一个弹簧测力计或者称东西的磅秤（如图3所示），想方设法去测量在挤压两个活塞中的一个时（或者用一个重量比活塞与注射器管壁之间的摩擦力大的砝码）所施加的压力，验证一下帕斯卡原理，看看两边的压力是否相等。不要忘记从测到的数值中减去挤压注射器之前已存在的值，相当于这一系统的活动部分，即液体加上活塞的重量。最后，如果你想验证作为压力器的这种装置的效能，可在磅秤盘子与大活塞之间放上一个核桃：你将会看到挤压一下小注射器的活塞就能轻易地将核桃压碎。用这种小机器就能完成“海格立斯”那样的伟业。准备好一个充满液体的封闭木桶（不要留有空气，因为空气在压力下会被压缩），就可以开始向你的朋友们演示了。将盛满液体的木桶同一支同样也灌满液体的小注射器和小管子连起来，你将看到后两者能将木桶瞬间击碎。我们试着算一笔账：一支截面为0．5平方厘米的普通注射器，用大拇指施加在活塞上的压力为20公斤（用磅秤验证一下，达到此重量并不难），结果出来的压强竟是40个大气压！很少有木桶能承受住这样的压强。一位农民遗憾地发现了这种现象。他想通过一根很长的细管子将珍贵的葡萄酒从自己的乡间农舍输送到低30多米的山脚下的一位朋友家里。一切都很顺利：朋友家的酒桶灌满了葡萄酒，但随后液体管子内的压力很快使木桶破碎，葡萄酒浸泡了房子。

液压千斤顶的组成

液压千斤顶的组成液压千斤顶是一种常用的机械设备，其主要作用是将液体通过加大压力实现对物体进行举升或推动的过程。液压千斤顶的组成非常复杂，笔者将其分为以下几个步骤进行阐述。第一步：液压千斤顶的工作原理液压千斤顶的工作原理是利用液压传动的原理，将小面积的力转化为大面积的力。液压千斤顶由二个活塞（工作活塞及液压缸壳体内的活塞）和一条连接二个活塞的管路组成。在进行工作时，将油液通过入口与油箱相连，利用油泵将油液压进缸体内，使活塞得以上升，从而对物体产生力量。第二步：液压千斤顶的主要构成部分液压千斤顶的主要构成部分包括缸体、活塞、泵体、手柄、密封圈、压力表等。其中缸体是液压千斤顶的基础部分，一般由钢板焊接而成。活塞内部的密封圈可以确保系统密封性，同时减少了液压系统泄漏的风险。压力表则用于精确测定液压千斤顶所产生的压力值。第三步：液压千斤顶的工作流程液压千斤顶的工作流程主要包括四个步骤：第一步是从油箱中吸出油液，使泵体内部的压缩腔体内的油液产生压力；第二步是将这个压力传递到油管中，这时管路的大小可以根据需要进行调节；第三步是将此壓力傳遞到封閉的千斤頂缸室内部，使汞柱上升将物体举起；第四步是将液压千斤顶的手柄复位，将油液返回到油箱中。第四步：液压千斤顶的使用注意事项使用液压千斤顶时需要注意以下几点：首先，必须合理选择千斤顶的型号和规格；其次，必须正确制定工作方案；第三，必须遵循安全操作规程，保持工作环境清洁；第四，必须注意液压千斤顶的维护和保养，及时更换密封圈、清洗油路和油箱，保持工作环境干燥，预防油液污染。总之，液压千斤顶的组成是一个相对复杂的过程。在正确使用过

液压千斤顶的应用原理

液压千斤顶的应用原理 1. 什么是液压千斤顶？液压千斤顶是一种常用的工程工具，利用液体的力学原理来提供高承载能力的千斤顶。它由机械结构和液压系统组成，广泛应用于汽车维修、建筑施工、工业制造等领域。 2. 液压千斤顶的工作原理液压千斤顶的工作原理基于帕斯卡定律，该定律规定了在一个封闭的液体系统中，施加于液体上的压力会均匀传递到系统的所有部分。具体而言，液压千斤顶通过以下步骤实现对重物的升降： 1.液压系统产生力：液压千斤顶中的液压系统由一个液体供应、液压缸和液压管道组成。通过手动或电动泵，液体被推入液压管道，经过液压缸进入千斤顶的活塞腔室。 2.平衡力传递：当液体进入液压千斤顶的活塞腔室时，它会推动活塞向上移动。根据帕斯卡定律，由于活塞上方所受到的液体压力大于活塞下方所受到的液体压力，所以产生了一个向上的平衡力。 3.升降过程：由于活塞上方所受到的压力大于下方的压力，液压千斤顶的活塞会向上移动，从而抬高装载物体。当液压千斤顶需要降低时，可以通过控制阀门逐渐释放液体来实现。 3. 液压千斤顶的优点液压千斤顶具有以下几个优点，使其成为广泛应用的工程工具： •高承载能力：液压千斤顶能够产生高压力，从而提供很大的承载能力。这使得它可以应用于重型机械设备的举升和支撑。 •平稳举升：液压系统的工作原理使得千斤顶的升降过程平稳无噪音，避免了突然抬升或下降引起的意外情况。 •灵活应用：液压千斤顶可以在不同形状和尺寸的工作环境中使用，例如狭小空间或倾斜地面。它们的结构紧凑且易于携带，方便在不同工作场所之间迁移。 4. 液压千斤顶的应用场景液压千斤顶在各行各业都有广泛的应用，下面列举了一些常见的应用场景：•汽车维修：液压千斤顶被广泛用于汽车维修，用于提升和支撑汽车，方便进行维修和更换零部件。

液压千斤顶工作原理图

液压千斤顶I液压千斤顶工作原理〔图〕手动液压千斤顶〔恩派克〕液压千斤顶又称分体式液压千斤顶、油压千斤顶，可分为电动液压千斤顶，手动液压千斤顶，爪式液压起顶机；电动液压千斤为超高压电动千斤顶、大吨位电动液压千斤顶、同步起升千斤顶；手动液压千斤顶为超薄千斤顶，手动分体式千斤顶液压千斤顶，液压传递压强不变的原理，受力而积越大压力越大，面积越小压力越小。同时还有杠杆的工作原理。千斤顶是一种起重高度小〔小于lm〕的最简单的起重设备。它有机械式和液压式两种。机械式千斤顶又有齿条式与螺旋式两种，由于起重量小，操作费力，一般只用于机械维修工作，在修桥过程中不适用。液压式千斤顶结构紧凑，工作平稳，有自锁作用，故使用广泛。其缺点是起重高度有限，起升速度慢。液压千斤顶分为通用和专用两类。专用液压千斤顶使专用的张拉机具，在制作预应力混凝土构件时，对预应力钢筋施加张力。专用液压千斤顶多为双作用式。常用的有穿心式和锥锚式两种。

如图是液压千斤顶的工作原理图。大汕缸9和大活塞8组成举升液压缸。杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。如提起手柄使小活塞向上移动，小活塞下端油腔容积增大，形成局部真空，这时单向阀4翻开，通过吸油管5从油箱12中吸油；用力压下手柄，小活塞下移，小活塞下腔压力升高，单向阀4关闭，单向阀7翻开，下腔的油液经管道6输入举升油缸9的下腔，迫使大活塞8向上移动，顶起重物。再次提起手柄吸油时，单向阀7自动关闭，使油液不能倒流，从而保证了重物不会自行下落。不断地往复扳动手柄，就能不断地把油液压入举升缸下腔，使重物逐渐地升起。如果翻开截止阀门，举升缸下腔的油液通过管道10、截止阀11流回油箱，重物就向下移动。这就是液压千斤顶的工作原理。 1— tL 杆手柄2-小油H3-小活埶，丁一卑向鄭一吸油誉6,】0-它適 8—大務塞9 一大油虹11 一蜜止闽12—常箱圉—液压千斤顶JL 作原.理图

液压千斤顶的设计与应用

江苏开放大学形成性考核作业学号姓名课程代码050093 课程名称毕业设计评阅教师第 3 次任务共 4 次任务江苏开放大学

作业3：提交毕业论文（设计）初稿（机电一体化技术专业）请在下面粘贴您所写的“毕业论文（设计）初稿”电子文档：

液压千斤顶的设计与应用摘要目前，中国的生产技能和水平相对落后，在行业市场中千斤顶的竞争十分激烈，但同时也存在很大的潜力，需要正确看待威胁因素，努力抓住发展的机遇。需要在开发项目的过程中运用先进的关于机械的设计理念，以提高相关部件的计划制造能力。以前的机械器具加工过程简单，没有现代化的器具这样复杂，因此，只要将现代设计的相关理论和技能运用到实际产品开发过程中去，就可以适应现代社会的基本需求，乃至进一步增强其竞争力。本文主要研电动汽车液压千斤顶的设计，在本次设计中与普通的液压千斤顶存在有较大的差异，具体表现在经过综合的优化设计，运用电能驱动液压千斤顶，将传统液压千斤顶的机械工作变成电动工作，在千斤顶设计中中将其使用的安全可靠和轻便灵活的特征体现出现，更好的满足用户使用的需求，为以后液压千斤顶的设计提供一定的参考借鉴。关键词：液压；千斤顶；维修；传动 1绪论 1.1研究背景在国外，人们对于轿车修理就开始想办法减轻人力负担，于是千斤顶被运用起来，但在真正的规划和使用上还存在一些细节或其它问题，像其尺度较大，承载量较低这类。我们实际生产中，经常在使用轿车出现问题进而产生解决这类问题的需求，利用某种可在紧急情况下替换的轮胎，在毫不借助其它外力的情况下把一些重物移动或抬向上起，如果仅仅想靠人工来把这些重物抬起是非常有难度的，这个时候千斤顶就排上用场了。在我们平时的生活当中，也经常会使用到千斤顶，像车辆检修、起重、建筑物建设这些方面。因此汽车维修工业不断的发展中，用于其中的液压千斤顶在市场上出现，其结构简单、操作方面，修理汽车的时候可以将设备顶起，给予操作人员充足的操作空间，增加了维修的效率和精度。当前液压技术的发展非常快，发展趋向于高压、大功率、高效、低噪声及高度集成化这些方面。由于一些历史因素，中国的千斤顶发展较晚，因为与国外先进技术的交流不

液压千斤顶工作原理图

液压千斤顶|液压千斤顶工作原理(图) 手动液压千斤顶（恩派克）液压千斤顶又称分体式液压千斤顶、油压千斤顶，可分为电动液压千斤顶，手动液压千斤顶，爪式液压起顶机；电动液压千斤为超高压电动千斤顶、大吨位电动液压千斤顶、同步起升千斤顶；手动液压千斤顶为超薄千斤顶，手动分体式千斤顶液压千斤顶，液压传递压强不变的原理，受力面积越大压力越大，面积越小压力越小。同时还有杠杆的工作原理。千斤顶是一种起重高度小(小于1m)的最简单的起重设备。它有机械式和液压式两种。机械式千斤顶又有齿条式与螺旋式两种，由于起重量小，操作费力，一般只用于机械维修工作，在修桥过程中不适用。液压式千斤顶结构紧凑，工作平稳，有自锁作用，故使用广泛。其缺点是起重高度有限，起升速度慢。液压千斤顶分为通用和专用两类。专用液压千斤顶使专用的张拉机具，在制作预应力混凝土构件时，对预应力钢筋施加张力。专用液压千斤顶多为双作用式。常用的有穿心式和锥锚式两种。

如图是液压千斤顶的工作原理图。大油缸9和大活塞8组成举升液压缸。杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。如提起手柄使小活塞向上移动，小活塞下端油腔容积增大，形成局部真空，这时单向阀4打开，通过吸油管5从油箱12中吸油；用力压下手柄，小活塞下移，小活塞下腔压力升高，单向阀4关闭，单向阀7打开，下腔的油液经管道6输入举升油缸9的下腔，迫使大活塞8向上移动，顶起重物。再次提起手柄吸油时，单向阀7自动关闭，使油液不能倒流，从而保证了重物不会自行下落。不断地往复扳动手柄，就能不断地把油液压入举升缸下腔，使重物逐渐地升起。如果打开截止阀11，举升缸下腔的油液通过管道10、截止阀11流回油箱，重物就向下移动。这就是液压千斤顶的工作原理。

千斤顶的原理

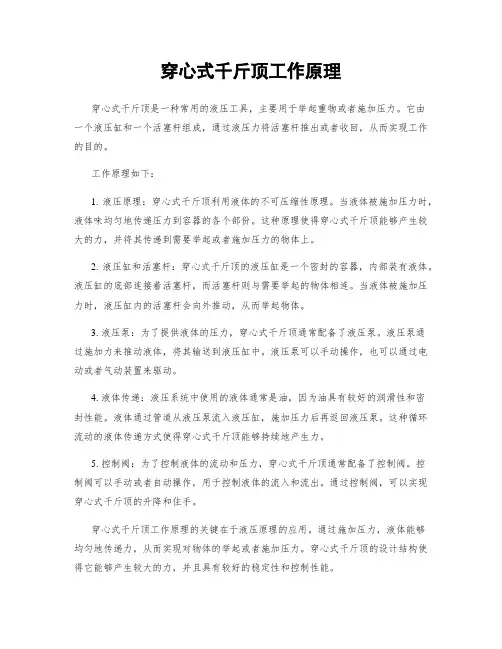

千斤顶的原理：液压传递压强不变的原理，受力面积越大压力越大，面积越小压力越小。同时还有杠杆的工作原理。千斤顶是一种起重高度小(小于1m)的最简单的起重设备。它有机械式和液压式两种。机械式千斤顶又有齿条式与螺旋式两种，由于起重量小，操作费力，一般只用于机械维修工作，在修桥过程中不适用。液压式千斤顶结构紧凑，工作平稳，有自锁作用，故使用广泛。其缺点是起重高度有限，起升速度慢。液压千斤顶分为通用和专用两类。专用液压千斤顶属专用的张拉机具，在制作预应力混凝土构件时，对预应力钢筋施加张力。专用液压千斤顶多为双作用式。常用的有穿心式和锥锚式两种。穿心式千斤顶适用于张拉钢筋束或钢丝束，它主要由张拉缸、顶压缸、顶压活塞及弹簧等部分组成。它的特点是：沿拉伸机轴心有一穿心孔道，钢筋(或钢丝) 穿入后由尾部的工具锚锚固。 1. 概述千斤顶主要用于厂矿、交通运输等部门作为车辆修理及其它起重、支撑等工作。其结构轻巧坚固、灵活可靠，一人即可携带和操作。千斤顶是用刚性顶举件作为工作装置，通过顶部托座或底部托爪在小行程内顶升重物的轻小起重设备。千斤顶按工作原理分为： (1)螺旋千斤顶：采用螺杆或由螺杆推动的升降套筒作为刚性顶举件的千斤顶。 (2)齿条千斤顶：采用齿条作为刚性顶举件的千斤顶。 (3)油压千斤顶：采用柱塞或液压缸作为刚性顶举件的千斤顶。千斤顶已实施出口产品质量许可制度，未取得和质量许可证的产品不准出口千斤顶的工作原理有机械千斤顶和液压千斤顶等几种，原理各有不同从原理上来说，液压传动所基于的最基本的原理就是帕斯卡原理，就是说，液体各处的压强是一致的，这样，在平衡的系统中，比较小的活塞上面施加的压力比较小，而大的活塞上施加的压力也比较大，这样能够保持液体的静止。所以通过液体的传递，可以得到不同端上的不同的压力，这样就可以达到一个变换的目的。我们所常见到的液压千斤顶就是利用了这个原理来达到力的传递。螺旋千斤顶机械原理，以往复扳动手柄，拔爪即推动棘轮间隙回转，小伞齿轮带动大伞齿轮、使

液压千斤顶的工作原理汇总

如果与液压泵吸油口相通的油箱是完全封闭的，不与大气相通，液压泵能否正常工作？请分析一下原因？不能正常工作,目前在液压系统中使用的能源装置都是容积式液压泵,而容积式液压泵能够吸油的外部条件是:油箱液体的绝对压力必须恒等于或大于大气压力.容积式泵就是当泵内缸体容积变大时内部压力小于大气压,(形成真空)吸油,相反排油. 不能，油箱里面负压的情况（真空状况）越来越严重，超过泵的自吸能力，pass掉。 "<1>由产生的压力称为，简称大气压。<2>以绝对真空为基准度量得到得到的压力，称为。<3>以大气压为基准度量得到的压力，称为。通常用测得中的压力数值是相对压力，所以又将相对压力称为。<4>当液体中某点的绝对压力低于大气压时，绝对压力比大气压力小的那部分压力数值，称为该处的。<5>大气压力、绝对压力、相对压力和真空度之间的关系是绝对压力=大气压力+相对压力；相以压力=绝对压力-大气压力；真空度=大气压力-绝对压力。<6>在液压系统中所提到的压力，一般均指相对压力（表压力）。" 处于真空状态下的气体稀簿程度，通常用“真空度高”和“真空度低”来表示。真空度高表示真空度“好”的意思，真空度低表示真空度“差”的意思。若所测设备内的压强低于大气压强，其压力测量需要真空表。从真空表所读得的数值称真空度。真空度数值是表示出系统压强实际数值低于大气压强的数值，即：真空度=大气压强-绝对压强补充的全面解释：“真空度”顾名思义就是真空的程度。是真空泵、微型真空泵、微型气泵、微型抽气泵、微型抽气打气泵等抽真空设备的一个主要参数。所谓“真空“，是指在给定的空间内，压强低于101325帕斯卡(也即一个标准大气压强约101KPa)的气体状态。在真空状态下，气体的稀薄程度通常用气体的压力值来表示，显然，该压力值越小则表示气体越稀薄。对于真空度的标识通常有两种方法：一是用“绝对压力”、“绝对真空度”（即比“理论真空”高多少压力)标识；在实际情况中，真空泵的绝对压力值介于0～101.325KPa之间。绝对压力值需要用绝对压力仪表测量，在20℃、海拔高度＝0的地方，用于测量真空度的仪表(绝对真空表)的初始值为101.325KPa(即一个标准
