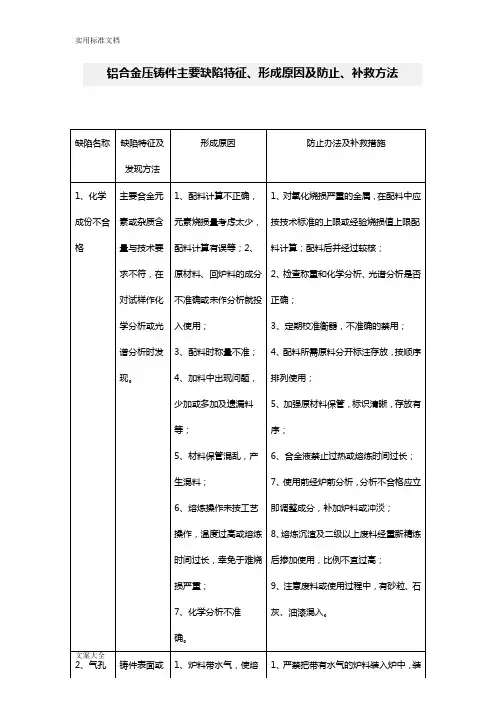

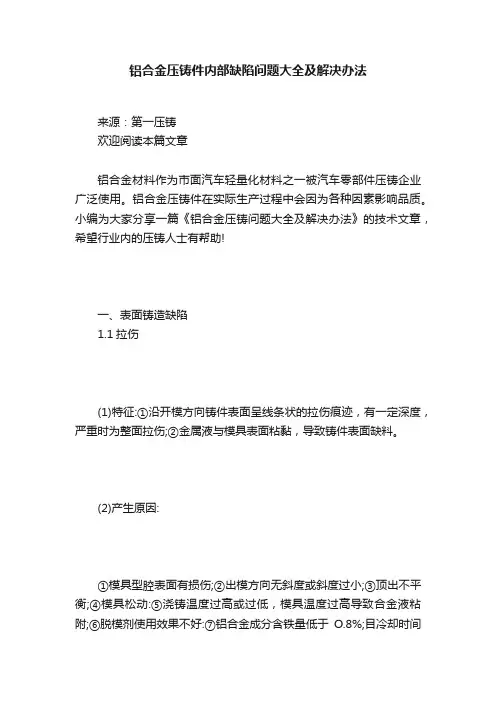

铝合金压铸件主要缺陷特征(内容清晰)
铝合金压铸件主要缺陷特征、形成原因及防止、补救方法
缺陷名称缺陷特
征及发
现方法
形成原因防止办法及补救措施
1、化学成份不合格主要合
金元素
或杂质
含量与
技术要
求不符，
在对试
样作化
学分析
或光谱
分析时
发现。
1、配料计算不正确，元素烧损量考虑太少，
配料计算有误等；2、原材料、回炉料的成
分不准确或未作分析就投入使用；
3、配料时称量不准；
4、加料中出现问题，少加或多加及遗漏料
等；
5、材料保管混乱，产生混料；
6、熔炼操作未按工艺操作，温度过高或熔
炼时间过长，幸免于难烧损严重；
7、化学分析不准
确。
1、对氧化烧损严重的金
属，在配料中应按技术标
准的上限或经验烧损值上
限配料计算；配料后并经
过较核；
2、检查称重和化学分析、
光谱分析是否正确；
3、定期校准衡器，不准确
的禁用；
4、配料所需原料分开标注
存放，按顺序排列使用；
5、加强原材料保管，标识
清晰，存放有序；
6、合金液禁止过热或熔炼
时间过长；
7、使用前经炉前分析，分
析不合格应立即调整成
分，补加炉料或冲淡；
8、熔炼沉渣及二级以上废
料经重新精炼后掺加使
用，比例不宜过高；
9、注意废料或使用过程
中，有砂粒、石灰、油漆
混入。
2、气孔铸件表
面或内
部出现
的大或
小的孔1、炉料带水气，使熔炉内水蒸气浓度增加；
2、熔炉大、中修后未烘干或烘干不透；
3、合金液过热，氧化吸气严重；
4、熔炉、浇包工具氧等未烘干；
5、脱模剂中喷涂过重或含发气量大；
1、严禁把带有水气的炉料
装入炉中，装炉前要在炉
边烘干；
2、炉子、坩埚及工具未烘
干禁止使用；
比较规则；有分散的和比较集中的两类；在对铸件作X 光透视或机械加工后可发现。7、煤、煤气及油中的含水量超标。机时间要把炉调至保温状
态；
4、精炼剂、除渣剂等未烘
干禁止使用，使用时禁止
对合金液激烈搅拌；
5、严格控制钙的含量；
6、选用挥发性气体量小的
脱模剂，并注意配比和喷
涂量要低；
7、未经干燥的氯气等气体
和未经烘干的氯盐等固体
不得使用。
3、涡流孔铸件内
部的细
小孔洞
或合金
液流汇
处的大
孔洞。在
机械加
工或X光
透视时
可现。
1、合金液导入型腔的方向不正确，冲刷型
腔壁或型芯，产生涡流，包住了空气；
2、压射速度太快，由浇料口卷入了气体；
3、内浇口过薄，合金液运动速度太大，产
生喷射、飞溅现象，过早的堵住了排气槽；
4、模具的排气槽位置不对，或出口截面太
小，使模具的排气能力差，型腔的气垫反
压大；
5、模具内型腔位置太深，而排气槽位置不
当或太少；
6、冲头与压室间的间隙太小，冲头返回太
快时形成真空，回抽尚未冷凝的合金液形
成气孔；或冲头返回太快；
7、压室容量大而浇注的合金液量太少。
1、改变合金液注入型腔的
方向或位置，使合金液先
进入型腔的深高部位或底
层宽大部位，将其部位的
型腔空气压入排气槽中，
在合金液充满型腔之前，
不能堵住排气槽；
2、调试压射速度和快压位
置，在能充实的前提下，
尽可能缩短二速距离；
3、在保证不产生飞溅、喷
射并能充满型腔的情况
下，加大内浇口的进口厚
度；
4、加强型腔的排气能力：
（1）安放排气槽的位置应
考虑不会被先进入的合金
液所堵死；（2）增设溢流
槽，注意溢流槽与工件件
衔接处不宜过厚，否则过
早堵住而周边产生气孔；
（3）采用镶拼块结构，把
分型面设计成曲折分型面，解决深度型腔排气难的问题；（4）加大排气槽后端截面积，一般前端厚0.05-0.2mm,后端可加厚至0.4mm.
5、根据铸件各部位受热和排气情况，适当喷涂涂料，喷完后吹干积水，忌水未干合模；
6、扩大冲头与压室之间的间隙在0.1mm左右，并适当延长保压时间；
7、调高立式压铸机下冲头的位置，或增加太坏室内压注的合金液量。
4、缩孔和缩松铸件上
呈暗灰
色、形状
不规则
的孔洞；
集中的
大孔洞
叫缩孔，
分散的
蜂窝状
组织不
致密的
小孔洞
叫缩松。
在机械
加工前
或后作
外观检
1、合金在冷凝过程中铸件内部没有得到合
金液的补缩而造成的气孔；
2、合金液的浇注温度太高；
3、压射比压太小；
4、铸件设计结构不合理，有厚薄截面变化
太剧烈的厚大转接部位或凸耳、凸台等。
1、改善铸件结构，尽可能
避免厚薄截面变化太剧烈
的厚大转接部位或凸耳、
凸台等，如果不避免，则
可采有空心结构或镶块设
计，并加大其位置的冷却。
2、在保证铸件不产生冷
隔、欠铸的前提下，可适
当降低合金液的浇注温
度；
3、适当提高增压压力，增
加压实作用；
4、在合金液中添加0.15～
0.2%的金属钛等晶粒细化
剂,减轻合金的缩孔形成
倾向;
5、改用体收缩率、线收缩
率小的合金品种，或对合
查或作X 光透视中发现。金液进行调整，降低其收缩率或对合金进行变质处理。
6、加大内浇截面积，保证铸件在压力下凝固，防止内浇过早凝固影响压力传递。
5、外收缩
（凹陷）铸件表
面、厚大
平面、内
侧转角
处、缩孔
附近出
现的凹
陷，有的
直接看
到，有的
表面附
有一层
薄铝，揭
除此层
后与寻
常凹陷
相同。
1、合金的收缩性太大；
2、铸件设计结构不合理，有厚薄悬殊截面
积转接的肥大部位；
3、内浇口截面积太小或铝液流向太乱；
4、压射比压小；
5、模具排气能力差，使型腔的也垫反压大，
空气被压缩在型壁与铸件之间。
1、改用收缩性小的合金，
或对其进行变质处理，细
化其晶粒，降低其收缩性；
2、改进铸件的设计结构，
尽量避免厚薄悬殊截面的
两壁转接的厚大部位。如
不可避免，可改成空心结
构或镶块结构；
3、适当加大内浇口截面
积；
4、适当提高压射比压；
5、提高模具的排气能力：
（1）增开排气槽；
（2）增设溢流槽等。
6、在缩陷处安装冷却装
置，并加大其位置脱模剂
的喷涂量。
6、裂纹铸件表
面出现
线状或
波浪状
开裂，裂
口多呈
暗灰色，
在外力
的作用
下，裂口1、合金本身收缩性大，准固相温度范围宽
或共晶体量少或在准固相温度范围内强度
和韧性差；
2、合金的化学成分出现偏差：（1）铝硅
系、铝铜系合金中含锌量或含铜量过高；
（2）铝镁系合金中含镁量过高或介于3.5
－5.5之间时；（3）合金中的铁、钠含量
过高；（4）铝铜系、铝镁系中的硅含量过
低；（5）有害杂质元素含量过高，使合金
塑性下降；
1、选用或改用收缩性小、
准固相温度范围窄或结晶
时形成共晶体量多，或高
温强度高的合金品种；
2、调整合金成分，使其达
到规定的范围内
（1）降低铝硅系、铝铜系
合金中的锌、铜含量；
（2）添加铝锭，冲淡合金
中镁的含量；（3）严格控
加宽，在喷砂前后或机械加工前后，荧光检查中均可发现。3、工件结构设计不合理，有厚薄悬殊的剧
烈转接部位、肥大凸台、凸耳、以及圆形
或框形结构中有直线加强筋等；
4、合金中混入了低熔点合金；
5、模具设计结构不合理，内浇口位置不当，
冲刷型腔壁或型芯，造成局部过热或阻碍
合金液的收缩；
6、浇注后开型的时间太晚；
7、模具温度太低。
制钠的含量，铝硅系合金
中钠含量应控制在0.01～
0.014%左右.
(4)往合金中添加铝硅合
金,提高硅的含量;
(5)严格控制合金中有害
杂质的含量在技术标准的
规定的范围内;
3、改进铸件的设计结构，
尽量避免厚薄悬殊的剧烈
转接部位、肥大凸台、凸
耳、以及圆形或框形结构
中有直线加强筋等。如不
可避免，则可改为空心结
构或镶块结构；
4、改进模具设计结构，正
确的设计内浇口的位置和
方向，避免冲刷型腔壁和
型芯，产生局部过热或阻
碍铸件的收缩而产生的裂
纹和变形；
5、严格控制低熔点金属的
含量；
6、注意在合适地时间内开
型；
7、适当提高模具和型芯的
工作温度，减慢合金液的
冷却速度。
8、适当降低浇注温度；
9、调整型芯和顶针，保障
铸件平行、均匀推出；
10、加大过度位置的铸造
圆角和脱模斜度。
7、变形铸件的1、铸件的设计结构不合理，使铸件各部分1、在可能和必要的情况
铝合金压铸件所有缺陷及对策大全
铝合金压铸件所有缺陷及对策大全 一、化学成份不合格 主要合金元素或杂质含量与技术要求不符，在对试样作化学分析或光谱分析时发现。 1、配料计算不正确，元素烧损量考虑太少，配料计算有误等； 2、原材料、回炉料的成分不准确或未作分析就投入使用； 3、配料时称量不准； 4、加料中出现问题，少加或多加及遗漏料等； 5、材料保管混乱，产生混料； 6、熔炼操作未按工艺操作，温度过高或熔炼时间过长，幸免于难烧损严重； 7、化学分析不准确。 对策： 1）、对氧化烧损严重的金属，在配料中应按技术标准的上限或经验烧损值上限配料计算；配料后并经过较核； 2）、检查称重和化学分析、光谱分析是否正确； 3）、定期校准衡器，不准确的禁用； 4）、配料所需原料分开标注存放，按顺序排列使用； 5）、加强原材料保管，标识清晰，存放有序； 6）、合金液禁止过热或熔炼时间过长； 7）、使用前经炉前分析，分析不合格应立即调整成分，补加炉料或冲淡； 8）、熔炼沉渣及二级以上废料经重新精炼后掺加使用，比例不宜过高； 9）、注意废料或使用过程中，有砂粒、石灰、油漆混入。 二、气孔 铸件表面或内部出现的大或小的孔洞，形状比较规则；有分散的和比较集中的两类；在对铸件作X光透视或机械加工后可发现。 1、炉料带水气，使熔炉内水蒸气浓度增加； 2、熔炉大、中修后未烘干或烘干不透； 3、合金液过热，氧化吸气严重； 4、熔炉、浇包工具氧等未烘干； 5、脱模剂中喷涂过重或含发气量大； 6、模具排气能力差； 7、煤、煤气及油中的含水量超标。 对策： 1）、严禁把带有水气的炉料装入炉中，装炉前要在炉边烘干； 2）、炉子、坩埚及工具未烘干禁止使用； 3）、注意铝液过热问题，停机时间要把炉调至保温状态；
铝合金压铸技术要求
1、围 本标准规定了铝合金压铸件的技术要求、试验方法、检验规则、交货条件等。 本标准适用于汽车发电机铝合金端盖压铸件。 2、引用标准 GB6414铸件尺寸公差 GB6987.1-GB6987.16铝及铝合金化学分析方法 GB288-87金属拉力试验法 GB/T13822-92 压铸有色合金试样 GB6060.5 表面粗造度比较样块抛(喷)丸、喷吵加工表面 3、技术要求 3.1 压铸铝合金的牌号 压铸铝合金采用UNS－A03800（美国A380.0，日本ADC10） 可选用材料UNS－A03830 （美国383.0，日本ADC12） 化学成份见表1 表1
供应商可选择上述四种牌号的任何一种，如在生产过程中更换其它牌号， 文档Word 需重新进行样件鉴定。回炉料使用规定 3.1.1回炉料分类 3.1.1.1 一级回炉料：浇道、化学成份合格的废铸件，后加工次品等不含水分和 油污。10二级回炉料：集渣包、坩埚底部剩料、退货废品、存放时间长（超过 天）的一级回炉料。三级回炉料：飞边、溅屑、细小的碎料、带有油污的渣料、因化学成份 报废的铸件、从铝渣中捡出的铝粒。 3.1.1.2回炉料使用比例 使用单一某级回炉料：，二级回炉料最大使用量40%。一级回炉料最大使用量50% 一级、二级回炉料混合使用：20%。，其中二级回炉料最
大使用量回炉料总量不超过40% 三级回炉料：必须经过重熔、精炼且化学成份分析合格后才能使用，其最不能直接使用，10%，仅与铝锭混合使用。大使用量 3.1.1.3加料循序 大块回炉料铝锭，如此循环。小颗粒回炉料 3.2 力学性能 采用单铸拉力试样检验,其力学性能应满足抗拉强度≥240Mpa,伸长率≥ 1%，HB85（5/250/30）。 试样尺寸及形状应符合GB/T 13822-92《压铸有色合金试样》的规定。 3.3 压铸件尺寸 压铸件的几何形状和尺寸应符合铸件图的规定。 3.4 待加工表面用符号“”标明，尖头指向被加工面。 例：0.5 表示该表面留有加工余量0.5mm 3.5 表面质量 3.5.1 铸件清理后的表面质量 铸件的浇口、飞边、溢流口、隔皮等应清理干净，但允许留有清理痕迹。在不影响使用的情况下，因去除浇口、溢流口时所形成的缺肉或高出均不得超过壁厚的四分之一，并且不得超过1.5 mm。 文档Word 3.5.2 铸件不加工表面的质量 3.5.2.1 不允许有裂纹,欠铸和任何穿透性缺陷。 3.5.2.2 由于模具组合镶拼或受分型面影响而形成铸件表面高低不平的
压铸产品结构设计
压铸产品结构设计准则 铝合金压铸件的结构设计经验 1。考虑壁厚的问题，厚度的差距过大会对填充带来影响 2。考虑脱模问题，这点在压铸实际中非常重要，现实中往往回出现这样的问题，这比注塑脱模讨厌多了，所以拔模斜度的设置和动定模脱模力的计算要注意些，一般拔模斜度为1 到3度，通常考虑到脱模的顺利性，外拔模要比内拔模的斜度要小些，外拔模也就1度，而内拔模要2～3度左右 3。设计时考虑到模具设计的问题，如果有多个位置的抽心位，尽量的放两边，最好不要放在下位抽心，这样时间长了下抽心会容易出问题 4。有些压铸件外观可能会有特殊的要求，如喷油、喷粉等，这时就要时结构避开重要外观位置便于设置浇口溢流槽。 5。在结构上尽量的避免出现导致模具结构复杂的结构出现，如，不得不使用多个抽心或螺旋抽心等 6。对于需进行表面加工的零件，注意，需要在零件设计时给适合的加工留量，不能太多，否则加工人员会骂你的，而且会把里面的气孔都暴露出来的，不能太少，否则粗精定位一加工，黑皮还没干掉，你就等再在模具上打火花了，那给多少呢，留量最好不要大于0.8mm,这样加工出来的面基本看不到气孔的，因为有硬质层的保护。 7。再有就是注意选料了，是用ADC12还是A380等，要看具体的要求了 8。铝合金没有弹性，要做扣位只有和塑料配合。 9。一般不能做深孔！在开模具时只做点孔，然后在后加工！ 10。如果是薄壁零件与不能太薄，而且一定要用加强肋，增加抗弯能力！由于铝铸件的温度要在800摄氏度左右！模具寿命一般比较短一般做如电机外壳的话只有80K左右就再见了！
1.压铸件的设计与塑胶件的设计比较相似，塑胶件的一些设计常规也适用于压铸件。 2.对于铝合金，模具所受温度和压力比塑胶的大很多，对设计的正确性要求特严。即使很好的模具材料，一旦有焊接,模具就几乎无寿命可言。锌合金跟塑胶差不多,模具寿命较好。 3.不能有凹的尖角，避免模具崩角。 4.压铸件的精度虽然比较高，但比塑胶差，而且拔模力比塑胶大，通常结构不能太复杂，必要时应将复杂的零件分解成两件或多件。 5.铝合金的螺孔通常模具只做锥坑，采用后加工。对于要求严的配合部位通常留 0.3mm的后加工量。 6.铝合金压铸易产生气孔，在外观上需加以考虑。 铝合金压铸件（含硅）表面做阳极氧化很难的，一般时间稍长回出现黑色。 铝合金压铸件不能做阳极氧化，可用喷油或喷塑。 常用的合金铝6061、7075，铸铝A356着色效果都不错的。 压铸件和阳极氧化之间没有必然的联系。 铸铝的种类很多，不一定要选硅铝合金（铸铝分Al-Si系、AL-Cu系、AL-Mg系、AL-Zn系等，还有参杂稀土元素的）。即使选用硅铝合金，阳极氧化也并非不可行。一般来说，合金铝中多多少少都含硅元素，比如6061含硅0.4~0.8%，7075含硅0.4%，这样的含硅量对合金阳极化影响是很小的（顺便说一句，铜含量对铝合金阳极氧化影响不大，但在硬质氧化、瓷质氧化时，铜、锰影响很大）。但当合金中硅含量很大（>7%）时，对合金的阳极氧化就会有影响。主要体现在氧化耗时较长，膜层显得灰暗等，这些问题通过工艺可以解决（比如不用直流、而用脉冲电流氧化），这就需要表面处理厂家有一定的技术能力。所以，铸铝≠硅铝合金≠不能阳极氧化。 另外再说说着色的问题。铝合金的阳极氧化和着色是两个不同的工序，这与钢铁的发蓝不同。
铝合金压铸件的标准
铝合金压铸件 1 范围 本标准规定了铝合金压铸件（以下简称压铸件）的材质、尺寸公差、角度公差、形位公差、工艺性要求和表面质量。 本标准适用于照相机、光学仪器等产品的铝合金压铸件。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 6414—1999 铸件尺寸公差与机械加工余量 GB/T 11334—1989 圆锥公差 JIS H 5302—1990 压铸铝合金 3 压铸铝合金 3.1 压铸铝合金选用JIS H 5302—1990中的ADC10。 3.2 ADC10的化学成分表1给出。其中铜的含量控制在不大于2.8 %。 a ) 抗拉强度σ b ：245 MPa； b ) 伸长率δ5 ：2 %； c ) 布氏硬度HBS（5/250/30）：80。 4 铸件尺寸公差 4.1 压铸件尺寸公差的代号、等级及数值 压铸件尺寸公差的代号为CT。尺寸公差等级选用GB/T 6414—1999中的CT3 ～CT8。一般（未注）公差尺寸的公差等级基本规定为：照相机零件按CT6，其他产品零件按CT7。尺寸公差数值表2给出。 4.2 壁厚尺寸公差 壁厚尺寸公差一般比该压铸件的一般公差粗一级。例如：一般公差规定为CT7，壁厚公差则为CT8。
当平均壁厚不大于1.2 mm时，壁厚尺寸公差则与一般公差同级，必要时，壁厚尺寸公差比一般公差精一级。 4.3 公差带的位置 尺寸公差带应相对于基本尺寸对称分布，即尺寸公差的一半为正值，另一半取负值。当有特殊要求时，也可采用非对称设置，此时应在图样上注明或在技术文件中规定。 对于有斜度要求的部位，其尺寸公差应沿斜面对称分布。 单位为毫米 4.4 公差增量和错型值 受分型面及型芯的影响而引起的固定增量和错型值，已包含在尺寸公差数值之内。当需进一步限制错型值时，则应在图样上注明其允许的最大错型值。 4.5 尺寸公差标注 4.5.1 标注公差尺寸采用极限偏差标注尺寸公差（见示例1）。 10+。 示例1: 10±0.18 ，26.010.0 10+-, 36.00 4.5.2 未注公差尺寸采用公差代号标注尺寸公差（见示例2）。当按未注公差基本规定的等级时，允许不作说明。 示例2: 一般公差按GB/T 6414 – CT7 。 4.5.3 当需进一步限制错型值时，应注明其允许的最大错型值（见示例3）。

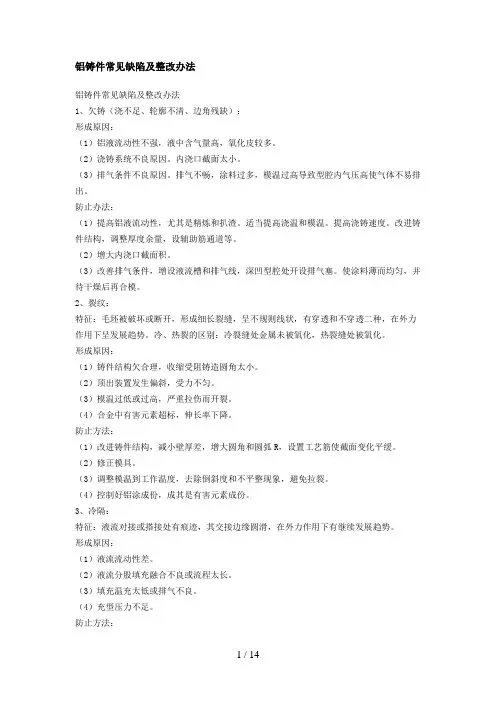

铝合金铸造常见缺陷与对策
铝铸件常见缺陷及整改办法 铝铸件常见缺陷及整改办法 1、欠铸（浇不足、轮廓不清、边角残缺）： 形成原因： （1）铝液流动性不强，液中含气量高，氧化皮较多。 （2）浇铸系统不良原因。内浇口截面太小。 （3）排气条件不良原因。排气不畅，涂料过多，模温过高导致型腔内气压高使气体不易排出。 防止办法： （1）提高铝液流动性，尤其是精炼和扒渣。适当提高浇温和模温。提高浇铸速度。改进铸件结构，调整厚度余量，设辅助筋通道等。 （2）增大内浇口截面积。 （3）改善排气条件，增设液流槽和排气线，深凹型腔处开设排气塞。使涂料薄而均匀，并待干燥后再合模。 2、裂纹： 特征：毛坯被破坏或断开，形成细长裂缝，呈不规则线状，有穿透和不穿透二种，在外力作用下呈发展趋势。冷、热裂的区别：冷裂缝处金属未被氧化，热裂缝处被氧化。 形成原因： （1）铸件结构欠合理，收缩受阻铸造圆角太小。 （2）顶出装置发生偏斜，受力不匀。
（3）模温过低或过高，严重拉伤而开裂。 （4）合金中有害元素超标，伸长率下降。 防止方法： （1）改进铸件结构，减小壁厚差，增大圆角和圆弧R，设置工艺筋使截面变化平缓。 （2）修正模具。 （3）调整模温到工作温度，去除倒斜度和不平整现象，避免拉裂。 （4）控制好铝涂成份，成其是有害元素成份。 3、冷隔： 特征：液流对接或搭接处有痕迹，其交接边缘圆滑，在外力作用下有继续发展趋势。 形成原因： （1）液流流动性差。 （2）液流分股填充融合不良或流程太长。 （3）填充温充太低或排气不良。 （4）充型压力不足。 防止方法： （1）适当提高铝液温度和模具温度，检查调整合金成份。（2）使充填充分，合理布置溢流槽。 （3）提高浇铸速度，改善排气。 （4）增大充型压力。
铝合金压铸件的标准
铝合金压铸件的标准 2010-01-25 10:08 铝合金压铸件 GB/T 15114-94 1.主题内容与适用范围 本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等. 本标准适用于铝合金压铸件. 2.引用标准 GB1182 形状和位置公差代号及其标准 GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查) GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查) GB6060.1 表面粗糙度比较样块铸造表面 GB6060.4 表面粗糙度比较样块抛光加工表面 GB6060.5 表面粗糙度比较样块抛(喷)丸,喷砂加工表面 GB6414 铸件尺寸公差 GB/T11350 铸件机械加工余量 GB/T15115 压铸铝合金 3.技术要求 3.1化学成分 合金的化学成分应符合GB/T15115的规定. 3.2力学性能 3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定 3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定. 3.3压铸件尺寸
3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定 3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明. 3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定. 3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明. 3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明. 3.5表面质量 3.5.1铸件表面粗糙度应符合GB6060.1的规定 3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷. 3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致. 3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹. 3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定. 3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定. 3.6内部质量 3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据. 3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定. 3.6.3在不影响压铸件使用的条件下,当征得需方同意,供方可以对压铸件进行浸渗和修补(如焊补,变形校整等)处理. 4质量保证 4.1当供需双方合同或协议中有规定时,供方对合同中规定的所有试验或检验负责.合同或协议中无规定时,经需方同意,供方可以用自已适宜的手段执
铝合金压铸件资料
铝合金压铸件资料 ADC-12（相当国内的ZL104）是压铸铝合金牌号，为脆性材料,易崩裂。性质类似铸铁,但有质轻和导热性好的优点。主要用于做高档望远镜外壳,相机三脚架云台,发动机外壳等。具体性能指标，可由铝合金压铸厂提供,或等我查资料后再告知。在广东省南海市有大量生产厂家。 数码相机的铝合金外壳的壁厚多少合理？表面是如何处理的？有没有加工此类产品的厂家？壁厚：1.2~1.5mm，表面：铬酸皮膜后喷涂； 铝合金压铸件的内部裂痕怎样检测？ 通过无损探伤来检测产品 1.超声波探伤 各类金属管材、板材、铸件、锻件和焊缝的超声波检测和超声波测厚. 当超声波在传播中遇到裂缝、空洞、离析等缺陷时，超声波的声速、振幅、频率等声学参数会因此改变。根据仪器测量这些改变，可以判断缺陷的存在，并能确定其具体位置. 超声波脉冲（通常为1.5MHz）从探头射人被检测物体，如果其内部有缺陷，缺陷与材料之间便存在界面，则一部分人射的超声波在缺陷处被反射或折射，则原来单方向传播的超声能量有一部分被反射，通过此界面的能量就相应减少。这时，在反射方向可以接到此缺陷处的反射波；在传播方向接收到的超声能量会小于正常值，这两种情况的出现都能证明缺陷的存在。在探伤中，利用探头接收脉冲信号的性能也可检查出缺陷的位置及大小。前者称为反射法，后者称为穿透法。 2.磁粉探伤 适宜于铁磁性材料如铸造、锻造和其它机加工部件的无损检测。 3.紫外线灯 价格低廉、可靠高和操作简单，各种管道的泄漏探查、涂镀层是否均匀的检验、杂质或污点的检测、半导体和生物领域、医疗、舞台特除艺术效果 4.射线探伤 射线探伤可以分为X射线、γ射线和高能射线探伤三种 X射线照相法探伤是利用射线在物质中的衰减规律和对某些物质产生的光化及荧光作用为基础进行探伤的。从射线强度的角度看，当照射在工件上射线强度为J0，由于工件材料对射线的衰减，穿过工件的射线被减弱至Jc。若工件存在缺陷时，因该点的射线透过的工件实际厚度减少，则穿过的射线强度Ja、Jb比没有缺陷的点的射线强度大一些。从射线对底片的光化作用角度看，射线强的部分对底片的光化作用强烈，即感光量大。感光量较大的底片经暗室处理后变得较黑。因此，工件中的缺陷通过射线在底片上产生黑色的影迹，这就是射线探伤照相法的探伤原理。 铝合金压铸件的结构设计经验 1。考虑壁厚的问题，厚度的差距过大会对填充带来影响 2。考虑脱模问题，这点在压铸实际中非常重要，现实中往往回出现这样的问题，这比注塑脱模讨厌多了，所以拔模斜度的设置和动定模脱模力的计算要注意些，一般拔模斜度为1到3度，通常考虑到脱模的顺利性，外拔模要比内拔模的斜度要小些，外拔模也就1度，而内拔模要2～3度左右 3。设计时考虑到模具设计的问题，如果有多个位置的抽心位，尽量的放两边，最好不要放在下位抽心，这样时间长了下抽心会容易出问题 4。有些压铸件外观可能会有特殊的要求，如喷油、喷粉等，这时就要时结构避开重要外观位置便于设置浇口溢流槽5。在结构上尽量的避免出现导致模具结构复杂的结构出现，如，不得不使用多个抽心或螺旋抽心等 6。对于需进行表面加工的零件，注意，需要在零件设计时给适合的加工留量，不能太多，否则加工人员会骂你的，而且会把里面的气孔都暴露出来的，不能太少，否则粗精定位一加工，得，黑皮还没干掉，你就等再在模具上打火花了，那给多少呢，留量最好不要大于0。8mm,这样加工出来的面基本看不到气孔的，因为有硬质层的保护。 7。再有就是注意选料了，是用ADC12还是A380等，要看具体的要求了 8。铝合金没有弹性，要做扣位只有和塑料配合。 9。一般不能做深孔！在开模具时只做点孔，然后在后加工！ 10。如果是薄壁零件与不能太薄，而且一定要用加强肋，增加抗弯能力！由于铝铸件的温度要在800摄氏度左右！模具寿命一般比较短一般做如电机外壳的话只有80K左右就再见了！
铝合金
铝合金铸件气孔与预防 引言：在纯铝中加入一些金属或非金属元素所熔制的铝合金是一种新型的合金材料，由于其比重小，比强度高，具有良好的综合性能，因此被广泛用于航空工业、汽车制造业、动力仪表、工具及民用器具制造等方面。随着国民经济的发展以及经济一体化进程的推进，其生产量和耗用量大有超过钢铁之势。加强对铝合金材料性能的研究，保证铝合金铸件具有优良品质，既是我们每一个科技工作者义不容辞的责任，也是同我们的日常生活息息相关的头等大事。本文结合作者铝合金铸件生产实践经验谈谈铝合金铸件气孔与预防问题。 1．气孔类别 由于铝合金具有严重的氧化和吸气倾向，熔炼过程中又直接与炉气或外界大气相接触，因此，如熔炼过程中控制稍许不当，铝合金就很容易吸收气体而形成气孔，最常见的是针孔。针孔（gas porosity/pin-hole），通常是指铸件中小于1mm的析出性气孔，多呈圆形，不均匀分布在铸件整个断面上，特别是在铸件的厚大断面和冷却速度较小的部位。根据铝合金析出性气孔的分布和形状特征，针孔又可以分为三类①，即： (1) 点状针孔：在低倍组织中针孔呈圆点状，针孔轮廓清晰且互不连续，能数出每平方厘米面积上针孔的数目，并能测得出其直径。这种针孔容易与缩孔、缩松等予以区别开来。 (2) 网状针孔：在低倍组织中针孔密集相连成网状，有少数较大的孔
洞，不便清查单位面积上针孔的数目，也难以测出针孔的直径大小。 (3) 综合性气孔：它是点状针孔和网状针孔的中间型，从低倍组织上看，大针孔较多，但不是圆点状，而呈多角形。 铝合金生产实践证明，铝合金因吸气而形成气孔的主要气体成分是氢气，并且其出现无一定的规律可循，往往是一个炉次的全部或多数铸件均存在有针孔现象；材料也不例外，各种成分的铝合金都容易产生针孔。 2．针孔的形成 铝合金在熔炼和浇注时，能吸收大量的氢气，冷却时则因溶解度的下降而不断析出。有的资料介绍②，铝合金中溶解的较多的氢，其溶解度随合金液温度的升高而增大，随温度的下降而减少，由液态转变成固态时，氢在铝合金中的溶解度下降19倍。（氢在纯铝中的溶解度与温度的关系见图1③）。因此铝合金液在冷却的凝固过程中，氢的某一时刻，氢的含量超过了其溶解度即以气泡的形式析出。因过饱和的氢析出而形成的氢气泡，来不及上浮排出的，就在凝固过程中形成细小、分散的气孔，即平常我们所说的针孔（gas porosity）。在氢气泡形成前达到的过饱和度是氢气泡形核的数目的函数，而氧化物和其他夹杂物则在起气泡核心的作用 在一般生产条件下，特别是在厚大的砂型铸件中很难避免针孔的产生。在相对湿度大的气氛中溶炼和浇注铝合金，铸件中的针孔尤其严重。这就是我们在生产中常常有人纳闷干燥的季节总比多雨潮湿的时节铝合金铸件针
铝合金压铸技术要求.
1、范围 本标准规定了铝合金压铸件的技术要求、试验方法、检验规则、交货条件等。 本标准适用于汽车发电机铝合金端盖压铸件。 2、引用标准 GB6414铸件尺寸公差 GB6987.1-GB6987.16铝及铝合金化学分析方法 GB288-87金属拉力试验法 GB/T13822-92 压铸有色合金试样 GB6060.5 表面粗造度比较样块抛(喷)丸、喷吵加工表面 3、技术要求 3.1 压铸铝合金的牌号 压铸铝合金采用UNS－A03800（美国A380.0，日本ADC10） 可选用材料 UNS－A03830 （美国383.0，日本ADC12） 化学成份见表1 表1 供应商可选择上述四种牌号的任何一种，如在生产过程中更换其它牌号，需重新进行样件鉴定。
3.1.1回炉料使用规定 3.1.1.1回炉料分类 一级回炉料：浇道、化学成份合格的废铸件，后加工次品等不含水分和 油污。 二级回炉料：集渣包、坩埚底部剩料、退货废品、存放时间长（超过10天）的一级回炉料。 三级回炉料：飞边、溅屑、细小的碎料、带有油污的渣料、因化学成份 报废的铸件、从铝渣中捡出的铝粒。 3.1.1.2回炉料使用比例 使用单一某级回炉料： 一级回炉料最大使用量50%，二级回炉料最大使用量40%。 一级、二级回炉料混合使用： 回炉料总量不超过40%，其中二级回炉料最大使用量20%。 三级回炉料： 不能直接使用，必须经过重熔、精炼且化学成份分析合格后才能使用，其最大使用量10%，仅与铝锭混合使用。 3.1.1.3加料循序 3.2 力学性能 采用单铸拉力试样检验,其力学性能应满足抗拉强度≥240Mpa,伸长率≥1%，HB85（5/250/30）。 试样尺寸及形状应符合GB/T 13822-92《压铸有色合金试样》的规定。 3.3 压铸件尺寸 压铸件的几何形状和尺寸应符合铸件图的规定。 3.4 待加工表面用符号“”标明，尖头指向被加工面。 例： 0.5 表示该表面留有加工余量0.5mm 3.5 表面质量 3.5.1 铸件清理后的表面质量 铸件的浇口、飞边、溢流口、隔皮等应清理干净，但允许留有清理痕迹。在不影响使用的情况下，因去除浇口、溢流口时所形成的缺肉或高出均不得超过壁厚的四分之一，并且不得超过1.5 mm。 3.5.2 铸件不加工表面的质量
铝合金压铸件一般技术要求
铝合金压铸件一般技术要求 1.压铸件应按照图纸和顾客提出的要求检查所有尺寸和表面质量。 2.对于图纸（或顾客）没有明确提出来注尺寸、形状公差和表面质量要求，以 下述标准和指标为检验依据。 ①未注几何尺寸公差：按GB6414铸件尺寸公差 ②未注形状、位置公差：按GB/T15114铝合金压铸件 附录A ③未注明表面质量要求： ⑴铸件表面不允许有裂纹、裂缝、欠铸、缩松和任何穿透性缺陷 ⑵铸件的浇口 、飞边、溢流口、隔皮、顶杆痕迹等应清理干净 ⑶压铸件按使用要求不同分为3级： 1级：涂覆工艺要求高的表面、镀铬、抛光、研磨的表面、相对运动 的配合面、危险应力区的表面等； 2级：涂覆要求一般的或要求密封的表面、镀锌阳极氧化油漆不打腻 以及装配接触面； 3级：保护性涂覆表面及紧固接触面，油漆打腻表面及其他表面。 ⑷表面粗糙度 1级：Ra3.2 2级：Ra6.3 3级：Ra12.6 ⑸表面缺陷极限 压铸件表面质量级别 1级 2级 3级 缺陷面积不超过总面积的百分数（%） 5 25 40 说明：①在不影响使用和装配的情况下，网状毛刺和痕迹：高度不超过0.2mm； ②受压铸模镶块或受分型面影响而形成的表面高低不平的偏
差，不超过相关的公差尺寸； ③推杆痕迹表面凸出或凹入铸件表面的深度，一般为±0.2mm； ⑹表面质量要求（见附表） ⑺挫痕：目视挫痕应均匀、一致，不允许有明显的凹凸。经锉加工的表面 和未经锉加工的表面允许有角度，但角度应在10°以内； ⑻变形：压铸件成型后，如有变形应进行调整，经调整后的压铸件表面不 允许有明显的打击痕迹。调整部分的平面度：0.2mm； ⑼对于顾客的特殊要求，要形成相应的工艺文件，规定其相关的工艺过程 和检验方法。 总工办 2003年4月
铝合金铸件气孔标准修订稿
铝合金铸件气孔标准 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
铝合金铸件气孔、针孔检验标准 一. 适用范围 本标准规定了铸件气孔、针孔允许存在的范围、大小、数量等技术要求。本标准规定了铸造铝合金低倍针孔度的分级原则和评级方法。本标准适用于铝合金的砂型铸造。适用于评定铸件外表面及需要加工面经加工后的表面气孔、针孔。 二. 引用标准 GB1173-86铸造铝合金技术条件 GB9438-88铝合金铸件技术条件 GB10851-89铸造铝合金针孔 三. 气孔、针孔等孔洞类特征 1. 位于铸件内部而不延伸到铸件外部的气眼。 （1）气孔、针孔内壁光滑，大小不等的圆形孔眼，单个或成组无规则的分布在铸件的各个部位。 （2）气渣孔其特征同气孔、针孔相似，但伴随有渣子。 2. 表面或近表面的孔眼，大部分暴露或与外表面相连。 （1）表面或皮下气孔大小不等的单个或成组的孔眼，位于铸件表面或近表面的部位，其内壁光滑。
（2）表面针孔铸件表面上细小的孔洞，呈现在较大的区域上。 四. 具体条件 1. 砂型、金属型铸件的非加工表面和加工表面，在清整干净后允许存在下列孔洞: （1） 单个孔洞的最大直径不大于3mm，深度不超过壁厚1/3，在安装边上不超过壁厚的1/4，且不大于1.5mm，在上述缺陷的同一截面的反面对称部位不得有类似的缺陷。 （2）成组孔洞最大直径不大于2mm，深度不超过壁厚的1/3，且不大于 1.5mm。 （3） 上述缺陷的数量及边距应符合表一规定 表一 非加工表面或加工表面总面积小于1000cm2 单个孔洞成组孔洞 在 10cm×10cm 单位面积上 孔洞数不多 于4个 孔洞边 距不小 于10mm 一个铸件的非加 工表面或加工面 上孔洞总数不多 于6个，孔洞边 缘距铸件或距内 孔边缘的距离不 小于孔洞最大直 径的2倍 以 3cm×3cm 单位面积 为一组， 其孔洞数 不多于3 个 在一个铸 件上组的 数量不多 于2组 孔洞边缘 距铸件边 缘或距内 孔边缘的 距离不小 于孔洞最 大直径的 2倍 2.液压、气压件的加工表面上，铸件以3级针孔作为验收基础，要求2级针孔占受检面积的25％以上，局部允许4级针孔，但一般不得超过受检面积的
铝合金铸造工艺简介
铝合金铸造工艺简介 一、铸造概论 在铸造合金中，铸造铝合金的应用最为广泛，是其他合金所无法比拟的，铝合金铸造的种类如下： 由于铝合金各组元不同，从而表现出合金的物理、化学性能均有所不同，结晶过程也不尽相同。故必须针对铝合金特性，合理选择铸造方法，才能防止或在许可范围内减少铸造缺陷的产生，从而优化铸件。 1、铝合金铸造工艺性能 铝合金铸造工艺性能，通常理解为在充满铸型、结晶和冷却过程中表现最为突出的那些性能的综合。流动性、收缩性、气密性、铸造应力、吸气性。铝合金这些特性取决于合金的成分，但也与铸造因素、合金加热温度、铸型的复杂程度、浇冒口系统、浇口形状等有关。 (1) 流动性 流动性是指合金液体充填铸型的能力。流动性的大小决定合金能否铸造复杂的铸件。在铝合金中共晶合金的流动性最好。 影响流动性的因素很多，主要是成分、温度以及合金液体中存在金属氧化物、金属化合物及其他污染物的固相颗粒，但外在的根本因素为浇注温度及浇注压力（俗称浇注压头）的高低。 实际生产中，在合金已确定的情况下，除了强化熔炼工艺（精炼与除渣）外，还必须改善铸型工艺性（砂模透气性、金属型模具排气及温度），并在不影响铸件质量的前提下提高浇注温度，保证合金的流动性。 (2) 收缩性 收缩性是铸造铝合金的主要特征之一。一般讲，合金从液体浇注到凝固，直至冷到室温，共分为三个阶段，分别为液态收缩、凝固收缩和固态收缩。合金的收缩性对铸件质量有决定性的影响，它影响着铸件的缩孔大小、应力的产生、裂纹的形成及尺寸的变化。通常铸件收缩又分为体收缩和线收缩，在实际生产中一般应用线收缩来衡量合金的收缩性。 铝合金收缩大小，通常以百分数来表示，称为收缩率。 ①体收缩 体收缩包括液体收缩与凝固收缩。 铸造合金液从浇注到凝固，在最后凝固的地方会出现宏观或显微收缩，这种因收缩引起的宏观缩孔肉眼可见，并分为集中缩孔和分散性缩孔。集中缩孔的孔径大而集中，并分布在
铝合金压铸件设计开发控制程序
设计和开发控制程序 1 目的 有效地为新产品或更改产品实现过程的设计和开发进行控制和规范化管理，充分发挥各质量职能的协调性，确保产品质量和服务满足顾客要求。 2 适用范围 适用于顾客提供图纸的产品实现过程的设计和开发以及控制计划制定的控制。 3 职责 3.1 总工程师负责产品实现过程设计和开发的各阶段工作结果的确认；组织成立多方论证小组，协调解决产品过程设计和开发各阶段工作中存在的问题。 3.2 技术中心是产品过程设计和开发的归口管理部门，负责监视产品实现过程设计和开发各阶段的工作进度和质量。 3.3 多方论证小组负责按产品过程设计和开发控制程序规定的内容实施各阶段的工作。 4 工作流程 4.1 组织准备 成立多方论证小组，由总经办、技术中心、质量部、供销部、生产部、财务部等部门指定人员参加，必要时可邀请顾客及部分供方代表参加，或指定企业有关人员代表顾客或供方。填写“多方论证小组成员名单”。 多方论证小组由总经理批准成立，总经理指定小组组长。小组组长负责小组内成员的职责及工作安排，并与相关部门进行沟通。 4.2 “APQP工作计划书”的编制 多方论证小组组长负责编制“APQP工作计划书”，内容包括产品过程设计和开发实施的若干阶段、各阶段的工作内容、计划完成的工作日及起、止时间、责任单位和责任人。“APQP 工作计划书”经多方论证小组成员讨论，报总经理批准后实施。“APQP工作计划书”应随着产品过程设计和开发工作的进展适时进行修订。必要时，采用甘特图对工作计划进行描述。 4.3 项目的确定 4.3.1 根据公司下达的“工作任务书”，多方论证小组收集以下信息资料： a）顾客以往的要求、投诉、建议等方面的信息资料； b）公司业务计划及顾客的业务发展规划，识别顾客现在和未来关注的事项； c）顾客新产品及更改产品的信息资料； d）本公司的产品及过程能力指标（包括可靠性目标）
铝合金件金属型铸造工艺附设备
铝合金件金属型铸造工艺及设备 发布时间：2010-03-05 09:34:04 阅读：27次 1．概述 铝合金件金属型铸造方法由于其生产率高、劳动环境清洁、铸件表面光洁和内部组织致密等优点而被广泛应用。尤其是汽车发动机部件，日、美、英、德和意等工业发达国家很多采用金属型重力浇注方法生产汽车发动机铝缸体、铝缸盖和铝活塞。近几年，我国许多厂家也引进先进金属型设备或自制设备生产汽车发动机缸盖、进气管和活塞等铝铸件。金属型铸铝技术也广泛应用于航空、航天、高压电器、电力机械以及仪器仪表等行业。铝合金件金属型铸造与其他一些铸造方法（压铸、低压铸造和砂型铸造等）相比主要具有如下几方面的优势： 1）几何尺寸和金相组织等综合质量好。 2）较低压及高压铸造工艺灵活，可生产较复杂铸件。 3）更有利于大批量生产，实现高度自动化和简化维修；在同等生产规模下，与高、低压铸造相比，铸造设备和金属型等工装的一次性投资更低。 2．铝合金件金属型铸造工艺技术 （1）铝合金件金属型铸造工艺设计金属型铸造工艺设计关键是铸件浇注位置的确定、浇冒系统的设计和模具工作温度的控制和调节。 l）铸件浇注位置。它直接关系到金属型型芯和分型面的数量、金属液导入位置、排气的通畅程度以及金属型结构的复杂程度等，从而决定金属型加工和操作的难易程度以及铸件冷却温度分布，进而影响铸件的生产效率，尺寸精度等内、外质量。因此，铸件浇注位置是铸造工艺设计首先考虑的重要环节。 2）浇冒系统。铸件浇冒系统设计决定铸件内、外质量。浇冒系统应具有撇渣、排气和补缩功能，同时应保证铸件合理的凝固、冷却温度场。正确、合理的浇冒系统除凭经验估算外，附算机数值模拟可直观地预测铸件凝固过程温度场，显示铸件可能产生缩松（孔）的危险部位，从而指导工艺设计，并通过调整浇冒系统结构和尺寸、金属型结构、控制冷却速度或调整涂料层厚度等手段调节温度场、消除铸造缺陷，如采用底注式浇注的汽车发动机铝缸盖的毛坯，尽管采取在上部设置几乎超过铸件重量的大冒口和底部强制通水冷却的工艺措施也难以调整合理的顺序凝固的温度场，难以消除底部内浇口周围过热而造成的缩松缺陷。某厂引进法国Sifa公司铝合金金属型铸造机正是采用这种浇冒系统，生产工艺不稳定。百分之百的缸盖需浸渗，对于缩松严重的缸盖即使浸渗也满足不了耐压要求；而从冒口直接注入铝液，铝液经过陶瓷过滤器净化后进人型腔，保证了铸件合理的冷却梯度，即自下而上的顺序凝固方式，消除了缩松缺陷，缸盖成品率
1压铸件质量要求
压铸件的分级 1.1铸件表面分级 压铸件表面使用围分为三级，见表1： 表1压铸件表面分级表 华为公司的产品一般为Y2、Y3级要求的表面。 1.2压铸件缺陷特征定义 压铸件常见缺陷特征定义如表2所示： 表2压铸件压铸件常见缺陷特征定义
1.3表面质量 1.压铸件表面粗糙度应符合GB 6060.1-1985的规定。 2.压铸件不允许有裂纹、欠铸等任何穿透性缺陷。 3.压铸件允许有拉伤、凹陷、网状毛刺等缺陷。但其缺陷的程度和数量应符合附录C的要求。 4.铸件的浇口、飞边、溢流口、隔皮、顶杆痕迹等应清理干净、平齐，但允许留有不刮手的痕迹。 5.若图样无特别规定，有关压铸工艺部分的设置，如顶杆位置、分型线的位置、浇口和溢流口的位置等可由生产厂自行规定。 6.压铸件需要特殊加工的表面，如抛光、喷丸、镀铬、涂覆、阳极氧化、化学氧化等以图样上的标注或供需双方商定的容、样件为准。 部质量 对压铸件的气密性、液压密封性、热处理、高温涂覆、部缺陷（气孔、疏松等）及本标准未列项目有要求时，以华为公司图样标注的技术要求为准。 后处理： 由于压铸件的残余应力分布不均匀会使有些零件产生变形，当华为公司有要求时，供应商必须进行相应的后处理（如：校形后时效处理等）以达到华为公司的要求。 1.4压铸件尺寸公差 表3压铸件尺寸公差数值
注：1、对铝合金压铸件选取围： CT5~CT7，一般情况取CT6级； 2、对锌合金压铸件选取围： CT4~CT6，一般情况取CT5级。 1.5平面度公差（形状公差） 压铸件的表面形状公差值（平面度和拔模斜度除外）应在有关尺寸公差值围： 表4平面度公差（mm） 1.6位置公差 表5位置公差平行度、垂直度、端面跳动公差（mm）
铝合金压铸件质量检验规范
铝合金压铸件质量检验规范 （ISO9001-2015） 1.范围 本标准规定了铝合金压铸件的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。 本标准仅适用于铝合金压铸件以及主机厂和供应商双方确认的其他发动机及其附件支架。2.引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T1182形状和位置公差.通则.定义.符号.和图样表示法 GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查） GB/T6060.1表面粗糙度比较样块铸造表面 GB/T6060.4表面粗糙度比较样块抛光加工表面 GB/T6060.5表面粗糙度比较样块抛（喷）丸，喷沙加工表面 GB6414铸件尺寸公差 GB/T11350铸件机械加工余量 GB/T15114铝合金压铸件 GB/T15115压铸铝合金 3.技术要求 3.1化学成分 铝合金的化学成分应符合GB/T15115的规定。 3.2力学性能 3.2.1当采用压铸试样检验时，其力学性能应符合GB/T15115的规定。 3.2.2当采用压铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的75%。 3.2.33.3压铸件尺寸 3.3.1压铸件的几何形状和尺寸应符合零件图样的规定。 3.3.2压铸件的尺寸公差应按GB6414的规定执行。 3.3.3压铸件有形位公差要求时，可参照GB/T15114；其标注方法按GB/T1182的规定。 3.3.4压铸件的尺寸公差不包括铸造斜度，其不加工表面：包容面以小端为基准，被包容面以大端为基准；待加工表面：包容面以大端为基准，被包容面以小端为基准。 3.3.5压铸件需要机械加工时，其加工余量按GB/T11350的规定执行。 3.4压铸件质量要求 3.4.1压铸件应符合零件图样的规定。 3.4.2表面质量
铝合金压铸工艺
压铸产品基本工艺流程 压铸工艺是将压铸机、压铸模和合金三大要素有机地组合而加以综合运用 的过程。而压铸时金属按填充型腔的过程，是将压力、速度、温度以及时间等工艺因素得到统一的过程。模具结构设计、热处理工艺、模具制造及模具装配对铝合金压铸模寿命的影响。 压铸工艺流程图示
1.11压铸工艺原理 压铸工艺原理是利用高压将金属液高速压入一精密金属模具型腔内，金属液在压力作用下冷却凝固而形成铸件。冷、热室压铸是压铸工艺的两种基本方式，其原理如图1-1所示。冷室压铸中金属液由手工或自动浇注装置浇入压室内，然后压射冲头前进，将金属液压入型腔。在热室压铸工艺中，压室垂直于坩埚内，金属液通过压室上的进料口自动流入压室。压射冲头向下运动，推动金属液通过鹅颈管进入型腔。金属液凝固后，压铸模具打开，取出铸件，完成一个压铸循环。 1.12压铸工艺的特点 优点 （1）可以制造形状复杂、轮廓清晰、薄壁深腔的金属零件。。压铸件的尺寸精度较高，表面粗糙度达Ra0.8—3.2um，互换性好。 （2）材料利用率高。由于压铸件的精度较高，只需经过少量机械加工即可装配使用，有的压铸件可直接装配使用。生产效率高。由于高速充型，充型时间短，金属业凝固迅速，压铸作业循环速度快。方便使用镶嵌件。 （3）缺点 （1）由于高速填充，快速冷却，型腔中气体来不及排出，致使压铸件常有气孔及氧化夹杂物存在，从而降低了压铸件质量。不能进行热处理。 （2）压铸机和压铸模费用昂贵，不适合小批量生产。 （3）压铸件尺寸受到限制。压铸合金种类受到限制。主要用来压铸锌合金、铝合金、镁合金及铜合金。 1.13压铸工艺的应用范围 压铸生产效率高，能压铸形状复杂、尺寸精确、轮廓清晰、表面质量及强度、硬度都较高的压铸件，故应用较广，发展较快。目前，铝合金压铸件产量较多，其次为锌合金压铸件。 第二章压铸合金
铝合金压铸工艺
压铸产品基本工艺流程 压铸工艺是将压铸机、压铸模和合金三大要素有机地组合而加以综合运用的过程。而压铸时金属按填充型腔的过程，是将压力、速度、温度以及时间等工艺因素得到统一的过程。模具结构设计、热处理工艺、模具制造及模具装配对铝合金压铸模寿命的影响。 压铸工艺流程图示 压铸工艺原理是利用高压将金属液高速压入一精密金属模具型腔内，金属液在压力作用下冷却凝固而形成铸件。 冷、热室压铸是压铸工艺的两种基本方式，其原理如图1-1所示。冷室压铸中金属液由手工或自动浇注装置浇入压室内，然后压射冲头前进，将金属液压入型腔。在热室压铸工艺中，压室垂直于坩埚内，金属液通过压室上的进料口自动流入压室。压射冲头向下运动，推动金属液通过鹅颈管进入型腔。金属液凝固后，压铸模具打开，取出铸件，完成一个压铸循环。 压铸工艺的特点 优点 （1） 可以制造形状复杂、轮廓清晰、薄壁深腔的金属零件。。压铸件的尺寸精度较 高，表面粗糙度达—，互换性好。
（2）材料利用率高。由于压铸件的精度较高，只需经过少量机械加工即可装配使用，有的压铸件可直接装配使用。生产效率高。由于高速充型，充型时间短，金属 业凝固迅速，压铸作业循环速度快。方便使用镶嵌件。 （3）缺点 （1）由于高速填充，快速冷却，型腔中气体来不及排出，致使压铸件常有气孔及氧化夹杂物存在，从而降低了压铸件质量。不能进行热处理。 （2）压铸机和压铸模费用昂贵，不适合小批量生产。 （3）压铸件尺寸受到限制。压铸合金种类受到限制。主要用来压铸锌合金、铝合金、镁合金及铜合金。 1.13压铸工艺的应用范围 压铸生产效率高，能压铸形状复杂、尺寸精确、轮廓清晰、表面质量及强度、硬度都较高的压铸件，故应用较广，发展较快。目前，铝合金压铸件产量较多，其次为锌合金压铸件。 第二章压铸合金 压铸合金 压铸合金是压铸生产的要素之一，要生产优良的压铸件，除了要有合理的零件构造、设计完善的压铸模和工艺性能优越的压铸机外，还需要有性能良好的合金。压铸件的断面厚度取决于它承受的应力和合金材料本身的强度，具有较高强度是压铸合金的优点之一。选用压铸合金时，应充分考虑其使用性能、工艺性能、使用场合、生产条件和经济性等多种因素。 各类压铸铝合金 Al-Si 合金 由于Al-Si合金具有结晶温度间隔小、合金中硅相有很大的凝固潜热和较大的比热容、线收缩系数也比较小等特点，因此其铸造性能一般要比其他铝合金为好，其充型能力也较好，热裂、缩松倾向也都比较小。Al-Si合金是目前应用最为广泛的压铸铝合金。 Al-Mg 合金
铝合金压铸件外观质量标准(2012.5)
