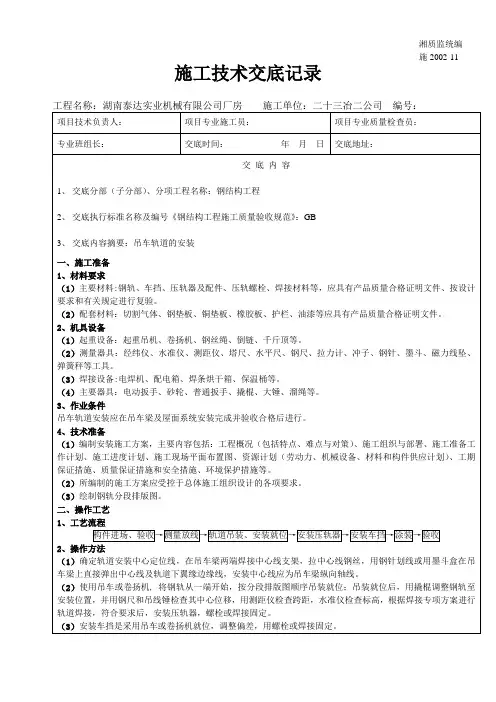

吊车轨道的安装技术交底

湘质监统编

施2002-11

施工技术交底记录

工程名称：湖南泰达实业机械有限公司厂房施工单位：二十三冶二公司编号：

项目技术负责人：项目专业施工员：项目专业质量检查员：

专业班组长：交底时间：年月日交底地址：

交底内容

1、交底分部（子分部）、分项工程名称：钢结构工程

2、交底执行标准名称及编号《钢结构工程施工质量验收规范》：GB

3、交底内容摘要：吊车轨道的安装

一、施工准备

1、材料要求

（1）主要材料:钢轨、车挡、压轨器及配件、压轨螺栓、焊接材料等，应具有产品质量合格证明文件、按设计要求和有关规定进行复验。

（2）配套材料：切割气体、钢垫板、铜垫板、橡胶板、护栏、油漆等应具有产品质量合格证明文件。

2、机具设备

（1）起重设备：起重吊机、卷扬机、钢丝绳、倒链、千斤顶等。

（2）测量器具：经纬仪、水准仪、测距仪、塔尺、水平尺、钢尺、拉力计、冲子、钢针、墨斗、磁力线坠、弹簧秤等工具。

（3）焊接设备:电焊机、配电箱、焊条烘干箱、保温桶等。

（4）主要器具：电动扳手、砂轮、普通扳手、撬棍、大锤、溜绳等。

3、作业条件

吊车轨道安装应在吊车梁及屋面系统安装完成并验收合格后进行。

4、技术准备

（1）编制安装施工方案，主要内容包括：工程概况（包括特点、难点与对策）、施工组织与部署、施工准备工作计划、施工进度计划、施工现场平面布置图、资源计划（劳动力、机械设备、材料和构件供应计划）、工期保证措施、质量保证措施和安全措施、环境保护措施等。

（2）所编制的施工方案应受控于总体施工组织设计的各项要求。

（3）绘制钢轨分段排版图。

二、操作工艺

1、工艺流程

构件进场、验收→测量放线→轨道吊装、安装就位→安装压轨器→安装车挡→涂装→验收

2、操作方法

（1）确定轨道安装中心定位线，在吊车梁两端焊接中心线支架，拉中心线钢丝，用钢针划线或用墨斗盒在吊车梁上直接弹出中心线及轨道下翼缘边缘线，安装中心线应为吊车梁纵向轴线。

（2）使用吊车或卷扬机, 将钢轨从一端开始，按分段排版图顺序吊装就位；吊装就位后，用撬棍调整钢轨至安装位置，并用钢尺和吊线锤检查其中心位移，用测距仪检查跨距，水准仪检查标高，根据焊接专项方案进行轨道焊接，符合要求后，安装压轨器，螺栓或焊接固定。

（3）安装车挡是采用吊车或卷扬机就位，调整偏差，用螺栓或焊接固定。

（4）车挡、压轨器安装完后，进行除锈涂装。

三、质量标准

1、主控项目

（1）轨道安装的允许偏差除应符合表4.1.1的规定外，尚应符合现行国家标准《桥式和门式起重机制造及轨道安装公差》GB10183的有关规定。

检查数量：全数检查。

检查方法：用经纬仪、水准仪、钢尺检查。

表4.1.1吊车梁轨道安装的允许偏差(mm)

项目允许偏差

1 轨道中心对吊车梁腹板轴线的允许偏差(t-腹板厚度) t/

2 且不应大于10.0

2 在房屋跨间任一横截面的跨距±5.0

3 轨道中心线的平直度(不允许有折线) 3.0

4 用鱼尾板接头的轨道，轨道接头缝隙 3.0

5 轨道端部两相邻连接的高度差和平面偏差 1.0

2、一般项目

（1）当轨道接头为鱼尾板连接时，接头须顶紧，间隙为零; 当轨道接头为焊接时，按焊接要求留焊接坡口和间隙; 由于吊车梁中部起拱最大，轨道接头不宜设置在吊车梁跨中。

压轨器一般分为两种，一种为螺栓连接，另一种与吊车梁上翼缘焊接; 螺栓连接时要分多次紧固，均匀受力; 焊接连接时，为了减少吊车梁上翼缘变形，宜采用小焊条、“跳步焊”。

检查数量：全数检查。

检查方法：观察检查。

（2）在吊车安装前，应及时安装车挡，并连接牢固。

检查数量：全数检查。

检查方法：观察检查。

四、成品保护

（1）压轨螺栓、焊条等，应按要求堆放在库房的货架上。油漆入专用库房，并配备防火设施。

（2）钢轨、压轨配件堆放场地要求平整、牢固、干燥，分类堆放整齐，下垫枕木，叠层堆放层间应垫枕木，并要求做到防止变形, 安全牢固。

（3）不得对已完工构件任意焊割，对施工完毕并经检测合格的焊缝应立即清理，并按要求进行油漆封闭。五、应注意的质量问题

（1）吊车轨道的规格和技术条件必须符合设计要求和有关标准规定，当有变形时必须经矫正端部变形或粗头应切除后方可安装。

（2）对吊车轨道跨距和水平度偏差的要求比较高, 且轨道在吊车梁上调整幅度极小, 必须在前道工序合格后再进行轨道安装。

（3）轨道安装后，螺栓应露出螺母3扣以上；止退弹簧垫不得漏装。

六、环境保护、职业健康安全措施

1、职业健康安全措施

（1）吊装作业范围内，设立警戒线，并树立明显的警戒标志，禁止非工作人员通行。

（2）根据工程特点，施工前对吊装用机械设备和索具、工具进行检查，凡不符合安全规定的，则禁止使用。

（3）现场用电必须严格执行JGJ46等的规定。

（4）起重机的行驶道路必须坚实可靠，起重机不得停置在斜坡上工作，也不允许两侧履带或支撑一高一低。（5）严禁超载吊装或斜拉构件。

（6）进入施工现场必须戴安全帽，高空作业必须系安全带，穿防滑鞋。

（7）高空作业人员使用的工具及安装用的零部件，应放入随身佩带的工具袋内，不可随手向下丢掷。

（8）构件应堆放整齐牢固，防止构件失稳伤人。

（9）要搞好防火工作，氧气、乙炔按规定存放使用；电焊、气割时要注意周围环境有无易燃物品后再进行工作，严防火灾发生；氧气瓶、乙炔瓶应分开存放，使用时要保持安全距离，安全距离应大于10m。

（10）对高空作业人员定期进行身体检查，对患有不宜高空作业疾病的人员不得安排高空作业。

（11）吊车梁上应设临时防护栏杆，挂安全绳。

（12）施工时应避免交叉作业，当无条件避开交叉作业时，不得在垂直方向上操作；下层作业的位置必须处于上层可能坠落的范围之外，不符合上述条件的应设置安全防护层。

2、环境保护措施

（1）施工现场必须做到道路畅通无阻，排水通畅无积水，现场整洁干净，临建搭设整齐。

（2）施工现场应封闭，完善施工现场的出入管理制度; 施工人员在现场佩带工作卡，严禁非工作人员进入施工现场。

（3）在居民区附近施工要避免夜间施工，避免噪音扰民。

（4）施工现场的螺栓、电焊条等的包装纸、包装袋、焊条头、废铁、碎木块等应及时分类回收，避免污染环境。

施工单位技术交底人签字：施工班组接受人签字：

注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；

②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家

施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发

布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已

交待执行标准中的章、节标题和补充内容概要。
