聚氨酯硬泡、聚氨酯软泡基础知识
聚氨酯硬泡、聚氨酯软泡基础知识
聚氨酯硬泡基础知识
硬质聚氨酯泡沫塑料，简称聚氨酯硬泡，它在聚氨酯制品中的用量仅次于聚氨酯软泡。
聚氨酯硬泡多为闭孔结构，具有绝热效果好、重量轻、比强度大、施工方便等优良特性，同时还具有隔音、防震、电绝缘、耐热、耐寒、耐溶剂等特点，广泛用于冰箱、冰柜的箱体绝热层、冷库、冷藏车等绝热材料，建筑物、储罐及管道保温材料，少量用于非绝热场合，如仿木材、包装材料等。一般而言，较低密度的聚氨酯硬泡主要用作隔热（保温）材料，较高密度的聚氨酯硬泡可用作结构材料（仿木材）。

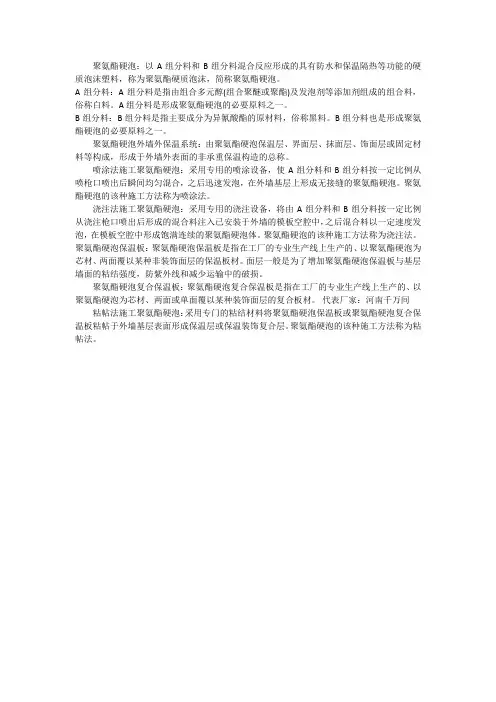

聚氨酯硬泡一般为室温发泡，成型工艺比较简单。按施工机械化程度可分为手工发泡及机械发泡；按发泡时的压力可分为高压发泡及低压发泡；按成型方式可分为浇注发泡及喷涂发泡。
聚氨酯硬泡主要用途有以下方面：
1、食品等行业冷冻冷藏设备：如冰箱、冰柜、冷库、冷藏车等，聚氨酯硬泡是冷冻冷藏设备的最理想的绝热材料。
2、工业设备保温：如储罐、管道等。
3、建筑材料：在欧美发达国家，建筑用聚氨酯硬泡占硬泡总消耗量的一半左右，是冰箱、冰柜等硬泡用量的一倍以上；在中国，硬泡在建筑业的应用还不像西方发达国家那样普遍，所以发展的潜力非常大。
4、交通运输业：如汽车顶篷、内饰件等。
5、仿木材：高密度（密度300~700kg/m3）聚氨酯硬泡或玻璃纤维增强硬泡是结构泡沫塑料，又称仿木材，具有强度高、韧性好、结皮致密坚韧、成型工艺简单、生产效率高等特点，强度可比天然木材高，密度可比天然木材低，可替代木材用作各类高档制品。
6、灌封材料，等等。
聚氨酯软泡基础知识
软质聚氨酯泡沫塑料，简称聚氨酯软泡，是一种具有一定弹性的柔软性聚氨酯泡沫塑料，它是聚氨酯制品中用量最大的一种聚氨酯产品。
聚氨酯软泡多为开孔结构，具有密度低、弹性回复好、吸音、透气、保温等性能，主要用作家具垫材、床垫、交通工具座椅坐垫等垫材，工业和民用上也把软泡用作过滤材料、隔音材料、防震材料、装饰材料、包装材料及隔热材料等。
按软硬程度，即耐负荷性能的不同，聚氨酯软泡可以分为普通软泡、超柔软泡、高承载软泡、高回弹软泡等，其中高回弹软泡、高承载软泡一般用于制造座垫、床垫。按生产工艺的不同，聚氨酯软泡又可分为块状软泡和模塑软泡，块状软泡是通过连续法工艺生产出大体积泡沫再切割成所需形状的泡沫制品，模塑软泡是通过间隙法工艺直接将原料混合后注入模具发泡成所需形状的泡沫制品。
聚氨酯软泡的主要用途包括以下几个方面：
垫材：如座椅、沙发、床垫等，聚氨酯软泡是一种非常理想的垫材材料，垫材也是软泡用量最大的应用领域。
吸音材料：开孔的聚氨酯软泡具有良好的吸声消震功能，可用作室内隔音材料。
织物复合材料：玩具，等等。
聚氨酯发泡资料白料
多元醇和异氰酸酯是整个聚氨酯反应的最主要两种原料。而聚酯多元醇就是一种常用的多元醇之一。需要测定聚酯多元醇的酸值和羟值，对控制聚氨酯反应的重要性是不言而喻的。羟值反应的聚酯多元醇的分子量，酸值大小影响与异氰酸酯的反应性。 一：聚酯多元醇酸值 一般，聚酯多元醇呈弱酸性，酸值的含义是：每克样品中酸性成分所消耗的KOH的摩尔质量（mg）。单位是：mgKOH/g。 1）测试聚酯多元醇酸值操作步骤： 精确称取聚酯多元醇样品2-4g，加入混合试剂50ml溶液，充分摇均匀，加2-4 d PP指示剂，以0.1N 标准KOH溶液进行滴定，直至出现粉红色15 s 不变为滴定终点，记录滴定值。同时做空白实验。 2）计算公式： AV（酸值KOHmg/g）=56.1×f ×（V样-V空）÷M样重 f：0.1N 标准KOH溶液的修正值。 56.1：KOH的摩尔质量。 3）分析试剂的配制： 0.1N 标准KOH溶液的配制：精确称取分析级KOH 3.3±0.0001g，加蒸馏水至500ml，摇匀备用。 0.1N 标准KOH溶液的标定（修正值f）： 精确称取氨基磺酸1.5±0.0001g于三角瓶内，加适量蒸馏水（约90ml）进行溶解，滴入2-4 d PP指示剂，一所配制的0.1N 标准KOH溶液进行滴定，记录滴定值，则 F值=W/ V ×103 其中W：氨基磺酸称取量V：滴定值 混合试剂的配制：a无水乙醇与醋酸乙酯体积比1：1混合均匀即可；b 甲苯与醋酸乙酯体积比1：1混合均匀亦可。 二：聚酯多元醇的羟值 在聚氨酯合成中，聚酯多元醇羟值是一个重要指标。只有明确了解聚酯多
元醇的羟值，才能确定聚酯多元醇的分子量。羟值含义是：每克样品所消耗的K OH摩尔质量数。单位是mgKOH/g。 1）测试聚酯多元醇羟值的操作步骤（苯酐-吡啶法）。 精确称取聚酯多元醇样品2-5g于磨口锥形三角瓶内，用移液管精确加入苯酐-吡啶酰化剂20ml。摇匀后于烘箱（120℃）加热一小时，取出冷却后，加入蒸馏水90ml震荡，使之充分溶解。再以5 ml酰化剂对瓶壁进行清洗。加2-4 d PP指示剂，以0.5N 标准KOH溶液进行滴定，直至出现粉红色15 s不变为滴定终点，记录滴定值，同一样品分别做两次。并做空白实验。 2）计算公式： OH（羟值KOHmg/g）=(V空-V样)×f ×56.1/ m样量 f：0.5N 标准KOH溶液的修正值。 56.1：KOH的摩尔质量。 3）分析试剂的配制： 0.5N 标准KOH溶液的配制：精确称取分析级KOH 16.5±0.0001g，加蒸馏水至500ml，摇匀备用。 0.5N 标准KOH溶液的标定（修正值f）：精确称取氨基磺酸1.5±0.0001g 于三角瓶内，加适量蒸馏水（约90ml）进行溶解，滴入2-4 d PP指示剂，一所配制的0.5N 标准KOH溶液进行滴定，记录滴定值，则 F值=W/ V ×20.6 其中W：氨基磺酸称取量V：滴定值 苯酐-吡啶酰化剂配制：称取42g邻苯二甲酸酐和6g咪唑溶于300ml吡啶中，混合均匀后贮存于棕色瓶内备用。 注：本法可用于聚醚之酸值和羟值分析检测。所得数据比其他方法相对要可靠。 三：聚酯多元醇其它分析 1）分子量 M分子量=56.1×n ×1000/ 聚酯多元醇校正羟值 聚酯多元醇校正羟值=羟值+酸值 2）水分用水份分析仪检测之。
聚氨酯发泡工艺简介
聚氨酯发泡工艺简介 聚氨酯硬泡生产工艺硬泡成型工艺聚氨酯硬泡的基本生产方法聚氨酯硬泡一般为室温发泡，成型工艺比较简单。按施工机械化程度可分为手工发泡和机械发泡。根据发泡时的压力，可分为高压发泡和低压发泡。按成型方式可分为浇注发泡和喷涂发泡。浇注发泡按具体应用领域、制品形状又可分为块状发泡、模塑发泡、保温壳体浇注等。根据发泡体系可发为HCFC 发泡体系、戊烷发泡体系和水发泡体系等，不同的发泡体系对设备的要求不一样。按是否连续化生产可分为间歇法和连续法。间歇法适合于小批量生产。连续法适合于大规模生产，采用流水线生产方法，效率高。按操作步骤中是否需预聚可分为一步法和预聚法(或半预聚法)。1．手工发泡及机械发泡在不具备发泡机、模具数量少和泡沫制品的需要量不大时可采用手工浇注的方法成型。手工发泡劳动生产率低，原料利用率低，有不少原料粘附在容器壁上。成品率也较低。开发新配方，以及生产之前对原料体系进行例行检测和配方调试，一般需先在实验室进行小试，即进行手工发泡试验。在生产中，这种方法只适用于小规模现场临时施工、生产少量不定型产品或制作一些泡沫塑料样品。手工发泡大致分几步：(1) 确定配方，计算制品的体积，根据密度计算用料量，根据制品总用料量一般要求过量5％～15％。(2) 清理模具、涂脱模剂、模
具预热。(3) 称料，搅拌混合，浇注，熟化，脱模。手工浇注的混合步骤为：将各种原料精确称量后，将多元醇及助剂预混合，多元醇预混物及多异氰酸酯分别置于不同的容器中，然后将这些原料混合均匀，立即注入模具或需要充填泡沫塑料的空间中去，经化学反应并发泡后即得到泡沫塑料。在我国，一些中小型工厂中手工发泡仍占有重要的地位。手工浇注也是机械浇注的基础。但在批量大、模具多的情况下手工浇注是不合适的。批量生产、规模化施工，一般采用发泡机机械化操作，效率高。2．一步法及预聚法目前，硬质聚氨酯泡沫塑料都是用一步法生产的，也就是各种原料进行混合后发泡成型。为了生产的方便，目前不少厂家把聚醚多元醇或(及)其它多元醇、催化剂、泡沫稳定剂、发泡剂等原料预混在一起，称之为“ 白料”，使用时与粗MDI(俗称“ 黑料” )以双组分形式混合发泡，仍属于“ 一步法”，因为在混合发泡之前没有发生化学反应。早期的聚氨酯硬泡采用预聚法生产。这是因为当时所用的多异氰酸酯原料为TDI-80。由于TDI 粘度小，与多元醇的粘度不匹配；TDI 在高温下挥发性大；且与多元醇、水等反应放热量大，若用一步法生产操作困难，故当时多用预聚法。若把全部TDI 和多元醇反应，制得的端异氰酸酯基预聚体粘度很高，使用不便。硬泡生产中所指的预聚法实际上是“ 半预聚法”。即首先TDI与部分多元醇反应，制成的预聚体中
聚氨酯发泡催化剂
聚氨酯发泡催化剂 DABCO 33-LV 多用途凝胶催化剂，33%Dabco固体+67%二丙二醇（DPG），聚氨酯软泡和硬泡等； DABCO BDMA 苄基二甲胺，减低于高水泡沫的脆性，调整表皮固化； DABCO BL-11 A-1，70%双(二甲胺基乙基)醚的DPG溶液，发泡型催化剂， A-1催化剂主要用于软质聚醚型聚氨酯泡沫塑料的生产，也可用于包装用硬泡； DABCO BL-22 强发泡复合胺催化剂，可取代BL-11，适用于硬泡，模塑软泡和半硬泡； DABCO CS-90 强发泡复合胺催化剂，改善泡沫密度梯度及开孔效果，可减少箱泡角落破裂，使用于软块泡； DABCO NE200 用于各种软膜塑泡沫的低雾化发泡催化剂，适用于模塑软泡； DABCO T 反应性发泡催化剂，低雾化适用于聚醚型聚氨酯软块泡，模塑泡沫，半硬泡和硬泡，特别适用于汽车泡沫； Dabco TL 是一种低气味强发泡叔胺催化剂，可平衡促进反应，适用于聚氨酯软质泡沫； Polycat 5 五甲基二乙烯三胺，强发泡催化剂，改善硬泡流动性； Polycat 8 二甲基环己胺（DMCHA）,标准的硬泡催化剂； Polycat 9 三（二甲氨丙基）胺，硬泡及模塑泡沫的低气味催化剂，喷涂； Polycat 77 双（二甲氨丙基）甲胺，凝胶剂发泡平衡性催化剂，制开孔泡沫，增强模塑泡沫回弹性，用于软泡和硬泡； Jeffcat ZF-10 三甲基羟乙基双氨乙基醚，高效反应性发泡催化剂，低散发性，适用于聚醚型聚氨酯软块泡、模塑泡沫、包装用硬泡等； Jeffcat DMP 二甲基哌嗪，聚氨酯发泡/凝胶平衡性催化剂，适用于聚氨酯软泡、硬泡、涂料和胶黏剂等； 供应商 新典化学材料（上海）有限公司 本公司还供应下列聚氨酯催化剂：
聚氨酯硬泡使用说明
聚氨酯硬泡使用说明 ―――手工浇注料 聚氨酯保温材料一大优异之处在于其现场施工的方便性。除了采用发泡设备注射、喷涂外，手工浇注也是常采用的发泡成型方式。 手工浇注，即采用简易容器和设备，用手工方式或机械搅拌把一定比例、一定数量的发泡原料混合均匀并转移到待发泡的腔体中。 1．设备（工具）： 容器：计量、混合用，共计三个，常用塑料质或铁/钢质，大小与其工作负荷相称。 搅拌器：一般采用通用手电钻，转速在1200r/min以上，搅拌头为环形或风翅形叶轮，其大小及手电钻功率可据工作负荷（混料量）而定。 清理器具：一般为铁质条、片状物或刀具，清理搅拌头、混合器具残留的泡沫。2．基本工艺：按原料厂家所提供的材料配比计量所需量的黑白料，转移到混合容器中，然后开启搅拌器对其进行搅拌混合；经充分混合将物料及时转移到待发泡腔体中，闭合模具（注意在发泡过程中适当的排气）。待泡沫固化完成后，打开模具取出已完成的工件。 在泡沫不再软、粘时将混合容器中及搅拌头上的泡沫清理干净以预备进入下一生产周期。 3．需要注意的几个工艺参数 （1）温度。一般来说手工浇注型工艺对料温缺乏相应的控制手段，多为自然温度。但由于聚氨酯成形过程易受温度影响，故常常需控制一定的料温以期得到较好的发泡效果。一般的，料温低时泡沫易酥脆且发方率较低，固化缓慢，延长生产周期和多耗材料的同时还得不到较好的发泡效果，故冬季一般采用外加热方式保证材料温度不要低于15℃；另一方面，料温过高时会导致白料中的发泡剂成分较多挥发而降低发方率，同时料温高使得反应过快不易操作、控制，在夏季可采用外辅助冷水强制降温方式来控制黑白料温度使其最好不要超过30℃（注意：小心不要使水进入黑白料中）。 （2）可操作时间。聚氨酯泡沫成型过程是化学反应过程。一般认为化学反应开始后（乳白时间）不宜再过多的对其进行操作，故而计量后混合、搅拌、转移工序应在乳白时间到来前完成。只有这样才能保证泡沫体在腔体中填充的均匀性。对配料厂家来说乳白时间具有可调性，可根据使用时混合总量、搅拌时间、转移效率等情况来确定。 温度对可操作时间有较大的影响，温度高时同一物料的可操作时间将变短。 （3）脱模时间。泡沫发起后须经一定熟化后方能稳定，即达到固化。该时间受材料本身因素的制约同时又受工艺性的影响。一般来说同一材料料温高、环境温度高、工件温度高时固化较快，反之则慢。 过早的脱模会因泡沫固化效果不好而影响工件的质量，须根据材料本性适时脱模（需要高速时可通过白料厂家来调整完成）。 4．用料量计算。 在高于自由泡密度的条件填充下，设计填充密度和待填充腔体的空间大小是决定用料量的两个主要因素，又因表皮比重大、物料损耗、气体挥发等因素势必要求有一定的过量填充。由此用料量可由下式计算： 用料量=待填充体积×设计填充密度×（1+过量填充系数） 一般过量填充系数为10-15%，温度低时表皮层较厚使该系数大一些。 低于自由泡芯密度的设计填充密度是不可能的，故最低用量是自由泡的填充。为
聚氨酯泡沫材料及成型方法总结
聚氨酯泡沫材料 一、概况 聚氨酯是聚氨基甲酸酯的简称。凡是在高分子主链上含有许多重复的-NHCOO-基团的高分子化合物统称为聚氨基甲酸酯。一般聚氨酯系由二元或多元有机异氰酸酯(通常为甲苯二异氰酸酯，简称TDI)与多元醇化合物（聚醚多元醇或聚酯多元醇）相互作用而得。由于聚氨酯的结构不同，性能也不一样。利用这种性质，聚氨酯类聚合物可以分别制成塑料、橡胶、纤维、涂料、胶粘剂等。近二十年来，聚氨酯在这几个方面的应用都发展很快，特别是聚氨酯泡沫塑料、聚氨酯橡胶、聚氨酯涂料发展更加迅速。 泡沫塑料是聚氨酯合成材料的主要品种之一，它的主要特征是具有多孔性，因而相对密度较小，质轻，隔热隔音，比强度高，减振等优异特性。根据所用原料不同和配方的变化，可制成软质、半硬质和硬质聚氨酯泡沫塑料几种。 图1 聚氨酯泡沫合成主要原料 聚氨酯原料 异氰酸酯 脂肪族 脂环族芳香族多元醇 聚酯多元醇 聚醚多元醇其它多元醇扩链剂 胺类扩链剂 醇类扩链剂催化剂 叔胺类催化剂 金属有机催化其它助剂 阻燃剂抗氧剂 紫外线吸收剂着色剂增塑剂
1.1聚氨酯泡沫形成的化学机理 多元醇与多异氰酸酯生成聚氨酯的反应，是所有聚氨酯泡沫塑料制备中都存在的反应。发泡过程中的“凝胶反应”一般即指氨基甲酸酯的形成反应。因为泡沫原料采用多官能度原料，得到的是交联网络，这使得发泡体系能够迅速凝胶。基团反应如下： —NCO+—OH→—NHCOO— 在有水存在的发泡体系中，例如聚氨酯软泡发泡体系、水发泡聚氨酯硬泡体系，多异氰酸酯与水的反应不仅生成脲的交联（凝胶反应），而且是重要的产气发泡反应。所谓“发泡反应”，一般是指有水参加的反应。 —NCO+H 2O+OCN—→—NHCONH—+CO 2 ↑ 上述几个反应产生大量的热，这些热量可促使反应体系温度迅速增加，是发泡反应在短时间完成。并且，反应热为物理发泡剂（辅助发泡剂）的气化发泡提供了能量 二、软质聚氨酯泡沫塑料 软质聚氨酯泡沫塑料（简称聚氨酯软泡）是指具有一定弹性的一类柔软性聚氨酯泡沫塑料，它是用量最大的一种聚氨酯产品。聚氨酯软泡的泡孔结构多为开孔的。一般具有密度低、抗氧化老化、耐油耐溶剂、弹性回复好、吸音、透气、保温性能，主要用作家具垫材、交通工具座椅垫材、各种软性衬垫层压复合材料，工业和民用上也把软泡用作过滤材料、隔音材料、防震材料、装饰材料、包装材料及隔热保温材料 2.1发泡原理及工艺 2.1.1预聚体法发泡工艺原理 预聚体法发泡工艺通常应用于聚醚型泡沫塑料。而聚酯型泡沫塑料因聚酯本身粘度较大，生成预聚体后粘度更大，在发泡时不易操作，一般都不用此法。 预聚体法发泡工艺既是将聚醚多元醇和而异氰酸酯先制成预聚体，然后在预聚体中加入水、催化剂、表面活性剂和其他添加剂，载高速搅拌下混合进行发泡。固化后在一定温度下熟化即软质泡沫塑料。其流程示意图如下
聚氨酯硬泡、聚氨酯软泡基础知识
聚氨酯硬泡、聚氨酯软泡基础知识 聚氨酯硬泡基础知识 硬质聚氨酯泡沫塑料，简称聚氨酯硬泡，它在聚氨酯制品中的用量仅次于聚氨酯软泡。 聚氨酯硬泡多为闭孔结构，具有绝热效果好、重量轻、比强度大、施工方便等优良特性，同时还具有隔音、防震、电绝缘、耐热、耐寒、耐溶剂等特点，广泛用于冰箱、冰柜的箱体绝热层、冷库、冷藏车等绝热材料，建筑物、储罐及管道保温材料，少量用于非绝热场合，如仿木材、包装材料等。一般而言，较低密度的聚氨酯硬泡主要用作隔热（保温）材料，较高密度的聚氨酯硬泡可用作结构材料（仿木材）。 聚氨酯硬泡一般为室温发泡，成型工艺比较简单。按施工机械化程度可分为手工发泡及机械发泡；按发泡时的压力可分为高压发泡及低压发泡；按成型方式可分为浇注发泡及喷涂发泡。 聚氨酯硬泡主要用途有以下方面： 1、食品等行业冷冻冷藏设备：如冰箱、冰柜、冷库、冷藏车等，聚氨酯硬泡是冷冻冷藏设备的最理想的绝热材料。 2、工业设备保温：如储罐、管道等。 3、建筑材料：在欧美发达国家，建筑用聚氨酯硬泡占硬泡总消耗量的一半左右，是冰箱、冰柜等硬泡用量的一倍以上；在中国，硬泡在建筑业的应用还不像西方发达国家那样普遍，所以发展的潜力非常大。 4、交通运输业：如汽车顶篷、内饰件等。 5、仿木材：高密度（密度300~700kg/m3）聚氨酯硬泡或玻璃纤维增强硬泡是结构泡沫塑料，又称仿木材，具有强度高、韧性好、结皮致密坚韧、成型工艺简单、生产效率高等特点，强度可比天然木材高，密度可比天然木材低，可替代木材用作各类高档制品。 6、灌封材料，等等。 聚氨酯软泡基础知识 软质聚氨酯泡沫塑料，简称聚氨酯软泡，是一种具有一定弹性的柔软性聚氨酯泡沫塑料，它是聚氨酯制品中用量最大的一种聚氨酯产品。 聚氨酯软泡多为开孔结构，具有密度低、弹性回复好、吸音、透气、保温等性能，主要用作家具垫材、床垫、交通工具座椅坐垫等垫材，工业和民用上也把软泡用作过滤材料、隔音材料、防震材料、装饰材料、包装材料及隔热材料等。 按软硬程度，即耐负荷性能的不同，聚氨酯软泡可以分为普通软泡、超柔软泡、高承载软泡、高回弹软泡等，其中高回弹软泡、高承载软泡一般用于制造座垫、床垫。按生产工艺的不同，聚氨酯软泡又可分为块状软泡和模塑软泡，块状软泡是通过连续法工艺生产出大体积泡沫再切割成所需形状的泡沫制品，模塑软泡是通过间隙法工艺直接将原料混合后注入模具发泡成所需形状的泡沫制品。 聚氨酯软泡的主要用途包括以下几个方面： 垫材：如座椅、沙发、床垫等，聚氨酯软泡是一种非常理想的垫材材料，垫材也是软泡用量最大的应用领域。 吸音材料：开孔的聚氨酯软泡具有良好的吸声消震功能，可用作室内隔音材料。
聚氨酯硬泡配方设计说明书
组合料配比之设计、计算、试验、试料 1 关于计算 硬泡组合料里最需要计算的东西是黑白料比例（重量比）是不是合理，另一个正规的说法好像叫“异氰酸指数”合理，翻译成土话就是：“按比例混合的白料和黑料要完全反应完”。因此，白料里所有参与跟-NCO反应的东西都应该考虑在。 理论各组分消耗的-NCO摩尔量计算如下 1.1 主料 聚醚、聚酯、硅油（普通硬泡硅油都有羟值，据说是因为加了二甘醇之类的）配方数乘以各自的羟值，然后相加得数Q S1 = Q÷56100 1.2 水 水的配方量w S2 = W÷9 1.3与消耗-NCO的小分子物： 配方量为K，其分子量为M，官能度为N K ×N S3 = ————————（用了两种以上小分子的需要各自计算再相加） M
S = S1+S2+S3 基础配方所需粗MDI份量[（S×42）÷0.30 ] ×1.05 (所谓异氰酸指数1.0） 其实以上计算只是一个最基本的消耗量，由于黑白料反应过程复杂，实际-NCO消耗量肯定不止这个数，比如有三聚催化剂的情况下到底额外消耗了多少-NCO，这个没人说得清楚。另外，聚醚里有水分，偏高0.1%就好严重的；聚醚羟值也是看人家宣传单的，我见过有聚醚羟值围跨度90mgKOH/g，那个计算数出来后只能参考，不能认真! 2 试验设计之“冰箱、冷柜”类 2.1 本组合料体系重要要求及说明 2.1.1 流动性要好，密度分布“尽量”均匀 首先要考虑粘度，只有体系粘度小了，初期流动性才会好（主份平均粘度6000mPa.S以下，组合料350mPa.S以下），其次体系中的钾、钠杂离子要控制在一个低限（20ppm以），从而可控制避免三聚反应提前，即：体系粘度过早变大。如果流动性欠佳，发泡料行进至注料口远端就会出现拉丝痕致使泡孔结构橄榄球化，这个位置一定抗不住低温收缩。 2.1.2 泡孔细密，导热系数要低 不难理解泡孔细密是导热系数低的第一前提，此时首先考虑加有403或某些芳香胺醚进入体系（它们所起的作用是首先与-NCO反应，其生成物与其它组份互溶、乳化稳定性提升，并保证发泡体系初期成核稳定，也就是避免迸泡，从而
发泡催化剂
发泡催化剂 一、聚氨酯催化剂简介 催化剂是许多化学反应的促进剂。催化剂是合成树脂的一种重要助剂，对于聚氨酯也不例外。聚氨酯催化剂缩短反应时间，提高生产效率，选择性促进正反应、抑制副反应。在许多聚氨酯制品生产中，催化剂是一种常用的助剂，用量虽少，作用很大。 然少量无机盐化合物、有机磷氧化合物等可用作聚氨酯的催化剂，但使用方便、在聚氨酯及其原料合成中常用的催化剂主要有叔胺催化剂(包括其季铵盐类)和有机金属化合物两 大类。 叔胺类催化剂主要又可分为脂肪胺类、脂环胺类、芳香胺类和醇胺类及其铵盐类化合物。脂肪族胺类催化剂有N,N-二甲基环已胺、双(2-二甲氨基乙基)醚、三亚乙基二胺、N,N,N',N'-四甲基亚烷基二胺、N,N,N',N''-五甲基二亚乙基三胺、三乙胺、N,N-二甲基苄胺、N,N-二甲基十六胺、N,N-二甲基丁胺等。 脂环族胺类有三亚乙基二胺、N-乙基吗啉、N-甲基吗啉、N,N'-二乙基哌嗪、N,N’-二乙基-2-甲基哌嗪、N,N'-双-(α-羟丙基)-2-甲基哌嗪、N-2-羟基丙基二甲基吗啉等。 醇胺类化合物催化剂有三乙醇胺、N,N-二甲基乙醇胺等。醇按是一类反应型催化剂，可与其他高活性催化剂配合使用。三乙醇胺同时还是模塑泡沫的交联剂。 芳香族胺类有毗啶、N,N'-二甲基吡啶等。 研究数据表明，(二甲氨基乙基)醚(A-1)的催化活性很高，它的反应速率常数比三亚乙基二胺高50%。催化剂的活性比较试验中，采用丁醇-苯基异氰酸酯模型反应体系研究醇-异氰酸酯反应动力学数据，采用水与苯基异氰酸酯模型反应体系研究水-异氰酸酯反应动力学，溶剂采用25℃甲苯-二甲基甲酰胺(90/10)，每种体系加相等用量的辛酸亚锡。 有机金属化合物包括羧酸盐、烷基化合物等，所含的金属元素主要有锡、钾、铅、汞、锌、钛、铋寺，最常用的足有机锡化合合物。在聚氨酯泡沫塑料中，一般使用叔胺及季铵盐作催化剂。除此以外，辛酸亚锡是连续法块状发泡聚氨酯软泡的常用催化剂，羧酸钾多用于聚异氰尿酸酯改性聚氨酯硬泡，二月桂酸二丁基锡等有机锡化合物可用于少数硬泡、半硬泡和高回弹泡沫配方。 硬质聚氨酯泡沫塑料常见的胺类三聚催化剂有2,4,6-(二适甲氨甲基)苯酚(牌号 DMP-30)、TMR系列(如三甲基-N-2-羟丙基己酸牌号DABCO TMR)、1,3,5-三(二甲氨丙基)-六氢化三嗪(牌号PC Cat NP40、polycat41)等。
聚氨酯软泡海绵的抗黄变解决办法
聚氨酯软泡海绵的抗黄变解决方案 更新时间： 5/29/2007 ??来源： ??点击数： 2445 IRGASTAB? )， IRGANOX? BHT 引起的黄变与引起的织物污染。 以下，我们将就这四类黄变，探讨抗氧剂的效能与影响： 1.?评价海绵发泡/加工过程中，不同抗氧剂体系对于高温引起的热氧老化黄变抑制的功效 汽巴选用的是动态加热法，试验条件如下： 首先，选用不同的抗氧剂，固定以下条件，进行样品海绵制备： 多元醇 100 ppt TDI 8061.1 ppt 水 5 ppt
硅 1.1 ppt 胺 0.3 ppt 辛酸锡 0.2 ppt 在20 x 20 x 20 cm的箱子中进行发泡 然后，将含不同抗氧剂海绵在一定的温度下加热30分钟，通过海绵的黄变程度，来表征抗氧剂的性能高低，以及抗烧芯能力。具体试验数据如下： 说明：图中有四组抗氧剂配方，IRGASTAB? PUR 68是一种不含BHT，不含胺类抗氧剂的复合型抗氧剂；IRGASTAB? 而PUR55 和 ，而酚噻氰接触氮氧化物后，则会变粉红。唯有IRGASTAB? PUR 68，颜色保持得最白。 3在评价抗氧剂海绵引起的织物污染方面，我们进行的试验如下： 说明：我们用白色的棉布包覆不同抗氧剂配方的海绵，经过氮氧化物气熏处理后，测量棉布本身的颜色改变，Delta E越低，则气熏变黄程度越低。从图中可以看出，BHT是沾染纺织面料的罪魁祸首！而这种类型的黄变，却是一种长期困扰胸罩，垫肩海绵发泡厂家的问题。而IRGASTAB? PUR 68由于不含BHT，在气熏变黄方面，表现非常出色。 4在评价抗氧剂海绵接触紫外线而引起的黄变方面，我们进行的试验如下：
聚氨酯计算公式中有关术语及计算方法
PU 资料 聚氨酯计算公式中有关术语及计算方法 1. 官能度 官能度是指有机化合物结构中反映出特殊性质(即反应活性)的原子团数目。对聚醚或聚酯多元醇来说，官能度为起始剂含活泼氢的原子数。 2. 羟值 在聚酯或聚醚多元醇的产品规格中，通常会提供产品的羟值数据。 从分析角度来说，羟值的定义为：一克样品中的羟值所相当的氢氧化钾的毫克数。 在我们进行化学计算时，一定要注意，计算公式中的羟值系指校正羟值，即 羟值校正 = 羟值分析测得数据 + 酸值 羟值校正 = 羟值分析测得数据 - 碱值 对聚醚来说，因酸值通常很小，故羟值是否校正对化学计算没有什么影响。 但对聚酯多元醇则影响较大，因聚酯多元醇一般酸值较高，在计算时，务必采用校正羟值。 严格来说，计算聚酯羟值时，连聚酯中的水份也应考虑在内。 例，聚酯多元醇测得羟值为，水份含量%，酸值12，求聚酯羟值 羟值校正 = + + = 3. 羟基含量的重量百分率 在配方计算时，有时不提供羟值，只给定羟基含量的重量百分率，以OH%表示。 羟值 = 羟基含量的重量百分率×33 例，聚酯多元醇的OH%为5，求羟值 羟值 = OH% × 33 = 5 × 33 = 165 4. 分子量 分子量是指单质或化合物分子的相对重量,它等于分子中各原子的原子量总和。 （为氢氧化钾的分子量） 羟值 官能度分子量1000 1.56??=
例，聚氧化丙烯甘油醚羟值为50，求其分子量。 对简单化合物来说，分子量为分子中各原子量总和。 如二乙醇胺，其结构式如下： CH 2CH 2OH HN < CH 2CH 2OH 分子式中，N 原子量为14，C 原子量为12，O 原子量为16，H 原子量为1，则二乙醇胺分子量为：14+4×12+2×16+11×1=105 5. 异氰酸基百分含量 异氰酸基百分含量通常以NCO%表示，对纯TDI 、MDI 来说，可通过分子式算出。 式中42为NCO 的分子量 对预聚体及各种改性TDI 、MDI ，则是通过化学分析方法测得。 有时异氰酸基含量也用胺当量表示，胺当量的定义为：在生成相应的脲时，1克分子胺消耗的异氰酸酯的克数。 胺当量和异氰酸酯百分含量的关系是： 6. 当量值和当量数 当量值是指每一个化合物分子中单位官能度所相应的分子量。 如聚氧化丙烯甘油醚的数均分子量为3000，则其当量值 在聚醚或聚酯产品规格中，羟值是厂方提供的指标，因此，以羟值的数据直接计算当量值比较方便。 7. 异氰酸酯指数 3366 50 1000 31.56=??= 分子量%48174 2 42%=?=NCO TDI 的%6.33250 2 42%=?= NCO MDI 的官能度 数均分子量当量值=
聚氨酯硬泡沫配方及计算
聚氨酯硬泡配方及计算方法 一、硬泡组合料里最需要计算的东西是黑白料比例（重量比）是不是合理，另一个正规的说法好像叫“异氰酸指数”是否合理，翻译成土话就是“按重量比例混合的白料和黑料要完全反应完”。因此，白料里所有参与跟-NCO反应的东西都应该考虑在内。理论各组分消耗的-NCO 摩尔量计算如下 ㈠主料：聚醚、聚酯、硅油（普通硬泡硅油都有羟值，因为加了二甘醇之类的稀释，部分泡沫稳定剂型硅油还含有氨基）配方数乘以各自的羟值，然后相加得数Q，S1 = Q÷56100 ㈡水：水的配方量W S2 = W÷9 ㈢参与消耗-NCO的小分子物：配方量为K，其分子量为M，官能度为N S3 =K× N/M（用了两种以上小分子的需要各自计算再相加） S = S1+S2+S3 基础配方所需粗MDI份量[（S×42）÷0.30 ] ×1.05 (所谓异氰酸指数1.05） 其实以上计算只是一个最基本的消耗量，由于黑白料反应过程复杂，实际-NCO消耗量肯定不止这个数，比如有三聚催化剂的情况，到底额外消耗了多少-NCO，这个没人说得清楚。另外，聚醚里有水分，偏高0.1%就很严重；聚醚羟值也是看人家宣传单的，我见过有聚醚羟值范围跨度90mgKOH/g，那个计算数出来后只能参考，不能认真! [试验设计]之“冰箱、冷柜”类 本组合料体系重要要求及说明 1、流动性要好，密度分布“尽量”均匀。首先要考虑粘度，只有体系粘度小了，初期流动性才会好（主份平均粘度6000mPa.S以下，组合料350mPa.S以下），其次体系中的钾、钠杂离子要控制在一个低限（20ppm以内），从而可控制避免三聚反应提前，即：体系粘度过早变大。如果流动性欠佳，发泡料行进至注料口远端就会出现拉丝痕致使泡孔结构橄榄球化，这个位置一定抗不住低温收缩。 2、泡孔细密，导热系数要低。不难理解泡孔细密是导热系数低的第一前提，此时首先考虑加有403或某些芳香胺醚进入体系（它们所起的作用是首先与-NCO反应，其生成物与其它组份互溶、乳化稳定性提升，并保证发泡体系初期成核稳定，也就是避免迸泡，从而使泡孔细密）其次聚醚本身单独发泡其泡孔结构要好（例如以山梨醇为起始的635SA比蔗糖为起始的1050泡孔要细密均匀得多，还有含有甘油为起始剂的835比1050细密，即便是所谓的4110牌号的聚醚，含丙二醇起始的比二甘醇的好。聚醚生产的聚合催化剂不同，所生产出的聚醚性状也有差异：氢氧化钾催化的聚醚分子量分布比二甲胺催化的要窄。另外：聚醚生产时的工艺控制-----温控、抽真空、PO--也就是环氧丙烷流量控制、PO原料质量、后处理等等-----也都会直接影响聚醚发泡的泡孔结构）第三，可以考虑加入一些可以改善泡孔细密度的聚酯成份。第四，适当加入低粘度物调整总体粘度（如210聚醚） 3、耐低温抗收缩性要好。这个无须赘言。一是官能度，总体平均要4以上。其次是发泡体成型后空间交联点分布均匀（直观解释是：主聚醚反应活性尽量相差不大，连续的近似的空间结构要稳定得多。） 4、粘结性好。所谓粘结性表面上是指泡沫体与冰箱、冷柜外壳和内胆之间的粘合，其实是指泡体柔韧性，以及抗收缩性，（水份用量、降低总体羟值，添加柔性结构成分，如210、330N 之类都可以改进泡沫对壳体的粘附性） 5、成本较低。目前冰箱、冷柜行业竞争白热化，性能极佳价格昂贵的组合料没人用的起，所以我们必须为成本考虑（比如芳香聚酯价位要比聚醚的低，可以加一些。） 6、安全性。这是对环戊烷体系的特别要求（至少环戊烷不象F11那样想加多少就加多少，不难理解加多环戊烷的更具有安全隐患）
聚氨酯产品催化剂大全
聚氨酯产品催化剂大全 (2012-07-24 10:57:28) 标签: 杂谈 一、美国气体产品编号公司产品编号产品介绍美国气体产品编号胺类催化剂 DABCO 33LVR A-33 33%三乙烯二胺的二丙二醇溶液，工业标准产品。三乙烯二胺的化学结构很独特，是一种笼状化合物，两个氮原子上连接三个亚乙基。这个双分子的结构非常密集和对称。从结构式上可以看出来，N 原子上没有位阻很大的取代基，它的一对空电子容易接近。在发泡体系中，一旦氨基甲酸酯键生成后，它就会游离出来，有利于更进一步催化。由于这个原因，虽然三乙烯二胺不是强碱，却对异氰酸酯基团和活泼氢化合物的反应表现出极高的催化活性。是一种强凝胶催化剂。其他公司相同产品牌号，美国 GE: NIAX Catalyst A-33; 日本东曹: TEDA L33; 国内厂家一般用 A-33 作产品名。 DABCOR 1027 1027 改性三乙烯二胺，用于单乙醇聚酯及聚醚鞋底原液系统，能调 DABCO 1028 1028 改性三乙烯二胺，用于 1，4 丁二醇聚整纤维及脱模时间。 酯及聚醚鞋底原液系统，能调整纤维及脱模时间。 乙DABCO 8154 8154 延迟性三乙烯二胺型催化剂，可改善泡沫流动性。延迟性三烯二胺,可改善泡沫流动性. 配方需要一段延迟的起始时间，或配方需用大量传统催化剂才能获得完全得泡沫固化。该催化剂的催化中心是由一种氨酸盐加以化学抑制，此项催化剂内含多种不同组合的氨酸盐，因而能提供规则的发泡曲线。再者，此项产品的腐蚀性远较其它延迟作用催化剂为低。用途:该产品适用于所有方便注模、合模，以及改良流程模塑泡沫用。在此配方中的唯一氨基凝胶催
泡沫稳定剂作用
在配方中，表面活性剂的主要作用：一是提高组分之间的乳化能力，使它们彼此能更加有效地混合；二是在发泡过程中，控制体系具有适当的表面张力，产生良好的气泡网络结构，因此，也可称为泡沫稳定剂。聚酯和聚醚型软泡的原料基础不同，在性质上也差异，因此，对表面活性剂的选择和用量上也不尽相同。聚酯型聚氨酯软泡常使用的表面活性剂在配方中的用量为1.0~2.5份/100份多元醇聚合物。它的掺人可以有效地提高各原料组分之间的乳化能力，促进泡沫稳定生长，阻止收缩。但各种表面活性剂的功效也不尽相同，如A-3能防止泡沫体收缩，而A-7和A-9可延缓泡沫表面凝胶时间，防止发泡泡沫体开裂。 近年，在聚氨酯制品生产中，稳定剂已被证实是泡沫生产中的关键组分之一。它们使气孔细密均匀，当体系处于低黏度阶段时，它使孔壁稳定/气孔能生长到适合于开孔的厚度，为最后开孔创造条件。泡沫体类型不同，使用的稳定剂类型也;同，它的主要作用是成核和乳化配方中的各个组分。泡沫配方中各个组分的相容性并不好，所以需要具有较强乳化能力的稳定剂将它们乳化混匀。而软泡是用水作发泡剂的，在配方中占聚醚重量的3%~5%，水和异氰酸酯反应的速率较异氰酸醋与多元醇高，所以在发泡初期有大量的固体聚脲生成，它是一种消泡剂，可以帮助开孔及爆孔。开孔及爆孔是软泡发泡必须出现的阶段，否则便会出现闭孔现象，致使泡沫性能下降。但开孔及爆孔必须在发泡反应和凝胶反应基本完成并达到平衡时出现。即在泡沫升至最高点而且泡的强度已能支撑自身重量之时，否则也会导致泡沫塌陷。所以软汽匀泡剂的另一重要作用就是在发泡初期能够溶解反应生成的聚脲在发泡后期能帮助开孔和爆孔。根据这个原则，选择软泡匀泡剂应考虑以下几个方面。 ①稳定剂的活性; ②稳定剂的操作范围与锡用量范围之间的关系 ③构成稳定剂的各种原料对操作范围的影响。 活性高的稳定剂一般在配方中用量较少，经济上是合算的。侄是高活性稳定剂操作范围较窄，易造成泡沫质量问题，在选择时要特别注意。一般来说，若聚醚活性低，或者是环氧丙烷聚醚，可以采用高活性稳定剂，延长溶解聚脲时间。如果聚醚是环氧丙烷和环氧乙烷共聚物，由于乙氧基的存在而使这种聚醚溶解聚脲的能力较强，所以适宜采用中等活性的稳定剂。而在某些特种高密度的泡沫中，如40~50kg/cm3，则需要低活性的稳定剂。 硬泡的情形和软泡不一样，它的交联度较高，气泡容易稳定。硬泡多是用于模塑制品或是在受限制的腔体内发泡，所以物料的流动性是极重要的工艺参数，流动性不好会造成空缺，影响保温性能，所以对硬泡稳定剂的要求有以下几点。 ①乳化原料组分能力强; ②具有较强的控制泡孔大小的作用; ③使物料有较好的流动性及密度分布均匀。
浅谈中国聚氨酯软泡行业结构调整及发展
浅谈中国聚氨酯软泡行业结构调整及发展 林永飞 (南通馨源海绵公司江苏通州226361) 摘要：简述了人类赖以生存的大气臭氧层的破坏情况及泡沫行业的CFC取代情况，介绍了我国整体淘汰ODS物质的政策；我国PU软泡行业将利用“多边基金”，对企业进行结构调整，采用液态CO2等新发泡技术，使我国聚氨酯工业健康发展。还简要介绍了南通馨源海绵公司在CFC替代方面的发展情况。 关键词：臭氧层；淘汰ODS物质；结构调整；工业重组；聚氨酯；软质泡沫塑料 近年来，聚氨酯(PU)泡沫塑料工业发展迅速，用途广泛。在世界范围内，聚氨酯泡沫塑料的产量在聚氨酯材料中均占首位。随着中国改革开放，经济的高速发展，PU行业也以每年超过10%的速度向前迈进；集体和私营企业大量兴起，并逐步扩大规模。我国目前从事PU软泡生产的企业总数量已超过上千家，占据聚氨酯市场主导地位。据国家环保总局调查的数据表明，我国PU泡沫行业（包括聚氨酯软泡、聚氨酯硬泡、自结皮泡沫等）是国内最大的ODS消费行业，《中国消耗臭氧层物质逐步淘汰国家方案》修订版的数据表明，1999年我国PU行业CFC的消费量占全国CFC消费的42%。因此，泡沫行业的ODS替代对中国ODS淘汰活动的影响至关重要。 作为CFC消费者的软泡行业，应积极响应国家环保总局的要求。 目前我国聚氨酯软泡行业存在以下几方面的市场现状：（1）市场容量大，增长速度快。据业内人士粗略估计，我国PU软泡年消费量可达十几万吨，在全国亦当列在整个PU泡沫行业前列。以此可以预计在今后的若干年内，将保持年增长率15%～20%的速度高速增长，前景令人乐观。（2）企业生产技术和装备较为落后，综合素质及规模实力参差不齐，整体生产经营及市场规划水平低、污染严重。近年来，全国软泡行业的发展速度很快，自身的种种隐患已逐渐显现并日益充分，引起了业内有识之士的担忧：①低水平、小规模的重复投资。②经营及竞争混乱无序。随着众多流水线纷纷上马投产，市场竞争的加剧造成企业利润空间小，很多企业疲于维持生计，无力积累投资以提高企业素质，低价劣质渐渐成为市场竞争的问题，社会效益差。③企业人才培养储备不足，没有形成完善的管理体制和生产规模，财务管理松懈，这些已成为本行业进一步发展的巨大障碍。④氟利昂用量惊人。由于设备水平所决定，行业内机械发泡企业多以氟利昂作为发泡剂，而整个软泡消费市场，又具有柔软低密度泡沫用量大的特点，造成氟利昂消费量相当大。这些PU软泡行业存在的种种实际问题，不仅对生态环境造成的破坏难以估计，而且与国家可持续发展战略及环保政策相悖，行业的发展前景受到威胁。因此，作为PU软泡行业，我们深深感到国家环保工作任务的艰辛和困难，同时更感到我们人类赖以生存的环境任重而道远，实行CFC-11替代已迫在眉睫。 我国政府于1989年9月加入《保护臭氧层的维也纳公约》，并于1991年参与签署了《关于消耗臭氧层物质的蒙特利尔议定书》，《中国逐步淘汰消耗臭氧层物质国家方案》修正案也于1993年、1999年经国务院批准。基于氟氯碳物质造成臭氧层破坏的现实，1991年中国成立了保护臭氧领导小组，负责履行国际公约；1998年国家环保总局和中国塑料加工工业协会成立了泡沫行业ODS物质淘汰特别工作组，作为执行机构，在2010年对本国开展泡沫塑料CFC-11等ODS发泡剂的完全替代工作。 为了按时完成《中国消耗臭氧层物质逐步淘汰国家方案》，全面深入地推进聚氨酯软泡行业的发展，利用多边基金赠款进行CFC-11替代工作的顺利实施，软泡行业将采取资产重组及收购、兼并方案进行行业结构调整，从而加快淘汰消耗臭氧层物质ODS工作。 整个行业的结构调整主要分为以下几方面： （1）在企业自愿的基础上，由各省份、地区某一软泡企业牵头，收购该省份、地区软泡企业全部的
聚氨酯硬泡生产工艺
第五章聚氨酯硬泡生产工艺 5.1 硬泡成型工艺 5.1.1 聚氨酯硬泡的基本生产方法 聚氨酯硬泡一般为室温发泡,成型工艺比较简单.按施工机械化程度可分为手工发泡和 机械发泡.根据发泡时的压力,可分为高压发泡和低压发泡. 按成型方式可分为浇注发泡和喷涂发泡.浇注发泡按具体应用领域,制品形状又可分为 块状发泡,模塑发泡,保温壳体浇注等. 根据发泡体系可发为HCFC发泡体系,戊烷发泡体系和水发泡体系等,不同的发泡体系对设备的要求不一样. 按是否连续化生产可分为间歇法和连续法.间歇法适合于小批量生产.连续法适合于大 规模生产,采用流水线生产方法,效率高. 按操作步骤中是否需预聚可分为一步法和预聚法(或半预聚法). 1.手工发泡及机械发泡 在不具备发泡机,模具数量少和泡沫制品的需要量不大时可采用手工浇注的方法成型. 手工发泡劳动生产率低,原料利用率低,有不少原料粘附在容器壁上.成品率也较低. 开发新配方,以及生产之前对原料体系进行例行检测和配方调试,一般需先在实验室进 行小试,即进行手工发泡试验. 在生产中,这种方法只适用于小规模现场临时施工,生产少量不定型产品或制作一些泡 沫塑料样品.手工发泡大致分几步:(1) 确定配方,计算制品的体积,根据密度计算用料量, 根据制品总用料量一般要求过量5%～15%.(2) 清理模具,涂脱模剂,模具预热.(3) 称料,搅拌混合,浇注,熟化,脱模. 手工浇注的混合步骤为:将各种原料精确称量后,将多元醇及助剂预混合,多元醇预混物及多异氰酸酯分别置于不同的容器中,然后将这些原料混合均匀,立即注入模具或需要充 填泡沫塑料的空间中去,经化学反应并发泡后即得到泡沫塑料. 在我国,一些中小型工厂中手工发泡仍占有重要的地位.手工浇注也是机械浇注的基础. 但在批量大,模具多的情况下手工浇注是不合适的. 批量生产,规模化施工,一般采用发泡机机械化操作,效率高. 2.一步法及预聚法 目前,硬质聚氨酯泡沫塑料都是用一步法生产的,也就是各种原料进行混合后发泡成型. 为了生产的方便,目前不少厂家把聚醚多元醇或(及)其它多元醇,催化剂,泡沫稳定剂,发 泡剂等原料预混在一起,称之为"白料",使用时与粗MDI(俗称"黑料")以双组分形式混合发泡,仍属于"一步法",因为在混合发泡之前没有发生化学反应.
聚氨酯三聚型催化剂
聚氨酯三聚催化剂 DABCO TMR 胺系三聚催化剂，加速PIR硬泡后期固化而不影响乳白时间，适用于硬泡和半硬泡； DABCO TMR-2 胺系延迟性三聚催化剂，较温和，缩短脱模时间，适用于硬泡和半硬泡； DABCO TMR-3 酸封闭的胺系延迟三聚催化剂，反应较慢，适用于硬泡和半硬泡； DABCO TMR-4 三聚反应催化剂，提供泡沫优良的流动性，适用于硬泡和半硬泡； DABCO TMR-30 2,4,6-三（二甲氨基甲基）苯酚，基本三聚催化剂； Polycat 41 三（二甲氨丙基）六氢三嗪，具有优异发牌能力的三聚共催化剂，适用于高水量发泡硬泡、半硬泡、鞋底； Polycat 46 用于促进异氰酸酯反应（三聚反应），适用于各种硬质泡沫中。 供应商 新典化学材料（上海）有限公司 本公司还供应下列聚氨酯催化剂： 二甲基环己胺（DMCHA）：聚氨酯硬泡催化剂 N，N-二甲基苄胺（BDMA）：在聚氨酯行业是聚酯型聚氨酯块状软泡、聚氨酯硬泡及胶黏剂涂料的催化剂,主要用于硬泡 三乙烯二胺：聚氨酯高效催化剂，用于软泡 双（二甲氨基乙基）醚：高催化活性的聚氨酯催化剂，多用于聚氨酯软泡 N，N-二甲基乙醇胺：聚氨酯反应型催化剂 五甲基二乙烯三胺（PMDETA）：聚氨酯凝胶发泡催化剂，广泛用于聚氨酯硬泡 2,4,6-三(二甲氨基甲基)苯酚（DMP-30）：聚氨酯三聚催化剂，也可作环氧促进剂 双吗啉二乙基醚（DMDEE）：聚氨酯强发泡催化剂 二甲氨基乙氧基乙醇（DMAEE）：用于硬质包装泡沫的低气味反应性催化剂
二月桂酸二丁基锡（T-12）：聚氨酯强凝胶性催化剂 三（二甲氨基丙基）六氢三嗪（PC-41）：具有优异发泡能力的高活性三聚共催化剂 四甲基乙二胺（TEMED）：中等活性发泡催化剂，发泡/凝胶平衡性催化剂 四甲基丙二胺（TMPDA）：可用于泡沫塑料微孔弹性体的催化剂，也可作环氧促进剂 四甲基己二胺（TMHDA）：特别用于聚氨酯硬泡，是发泡/凝胶平衡性催化剂 三甲基羟乙基丙二胺（Polycat 17）：反应性低烟雾平衡性叔胺催化剂 三甲基羟乙基乙二胺（Dabco T）:反应性发泡催化剂，具有低雾化性 新典化学
汇总-聚氨酯软泡配方-重点
聚氨酯软质泡沫塑料 一、前言 聚氨酯软泡系列产品主要包括块状.连续.海绵、高回弹泡沫（HR）、自结皮泡沫、慢回弹泡沫、微孔泡沫以及半硬质吸能泡沫等。这类泡沫仍占聚氨酯产品总量的50%左右。应用面日渐扩大的一个大品种，它已涉及到国民经济的各个领域：家电、汽车、家装、家具、火车、轮船、航天等诸多领域。 PU软泡自上世纪50年代问世以来，尤其是进入21世纪之后，不论技术上还是品种与产品产量上都有一个飞跃发展。突出的是： 环保型PU软泡，即绿色聚氨酯产品； ●低VOC值PU软泡； ●低雾化PU软泡； ●全水PU软泡； ●全MDI系列软泡； ●难燃、低烟、全MDI系列泡沫； ●反应型高分子量催化剂、稳定剂、阻燃剂以及防老剂等新品种助剂； ●低不饱和度、低单醇含量的多元醇； ●超低密度的优异物性的PU软泡； ●低共振频率、低传递性PU软泡； ●聚碳酸酯二元醇、聚ε-己内酯多元醇、聚丁二烯二醇、聚四氢呋喃等特种多元醇； ●液态CO2发泡技术、负压发泡技术等。· 总之，新品种、新技术的出现，促进了PU软泡进一步发展。 二、成泡原理： 若要合成出理想的符合要求的PU软泡，必须了解泡沫体系的化学反应原理，才能选择合适的主辅原料与制造工艺。聚氨酯工业发展到今天，已不是仿制阶段，而是根据最终制品的性能要求，通过原料结构、合成技术手段，才能达到，为此，掌握好成泡原理至关重要。 聚氨酯泡沫塑料在合成过程中参与化学变化，影响泡沫结构性能的变化因素较复杂，其中不仅涉及异氰酸酯与聚醚（酯）醇、水之间的化学反应，而且也涉及到起泡的胶体化学，其化学反应有扩链、起泡与交联等过程。它又与参加反应的物质结构、官能度、分子量等均有影响。 一般聚氨酯泡沫塑料合成的总反应可用下面公式表示： 但实际情况较为复杂,现就重要反应归纳如下： 1、扩链 多官能度的异氰酸酯与聚醚（酯）醇，尤其是二官能度化合物，其扩链按下式进行：
