离子膜烧碱工艺流程

https://www.360docs.net/doc/239091753.html,/thread-437527-1-1.html CAD

邢家悟主编《离子膜法制烧碱操作问答》(化学工业出版社，2009年7月)

第一章盐水精制甲元

1.盐水精制的目的

氯碱工业生产过程中，无论采用海盐、湖盐、岩盐或卤水中的哪一种原料，都含有Ca2+、Mg2+、SO2－等无机杂质，以及细菌、藻类残体、腐殖酸等天然有机物和机械杂质。这些杂质在化盐时会被带入盐水系统中，如不去除将会造成离子膜的损伤，从而使其效率下降，破坏电解槽的正常生产，并使离子膜的寿命大幅度缩短。盐水中一些杂质会在电解槽中产生副反应，降低阳极电流效率，并对阳极寿命产生影响。因此，盐水必须进行精制操作除去盐水中的大量杂质，生产满足离子膜电解槽运行要求的精制盐水。

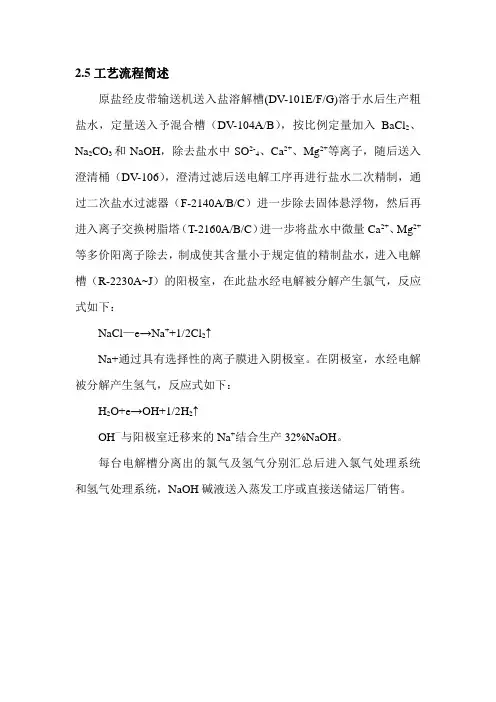

2.盐水精制工艺简述

直至20世纪70年代中期，传统絮凝沉降盐水精制工艺基本上没有实质性发展；目前用于离子膜法电解的盐水精制工艺是在上述方法基础上增加二次过滤和二次精制先进工艺技术形成的。其工艺流程为∶饱和粗盐水加入精制反应剂，经过精制反应后加入絮凝剂进入澄清桶澄清，澄清盐水经砂滤器粗滤后，再经α-纤维素预涂碳素管过滤器二次过滤，使盐水中的悬浮物小于1×10－6，然后进入离子交换树脂塔，进行二次精制，得到满足离子膜电解槽运行要求的精制盐水。其工艺流程简图如图1所示。

第二章电解单元

92.离子膜电解槽电解反应的基本原理

离子膜电解槽电解反应的基本原理是将电能转换为化学能，将盐水电解，生成NaOH、Cl2、H2，如图20所示，在离子膜电解槽阳极室(图示左侧)，盐水在离子膜电

解槽中电离成Na+和Cl－，其中Na+在电荷作用下，通过具有选择性的阳离子膜迁移到阴极室(图示右侧)，留下的Cl－在阳极电解作用下生成氯气。阴极室内的H2O电离成为H+和OH－，其中OH－被具有选择性的阳离子挡在阴极室与从阳极室过来的Na+结合成为产物NaOH，H+在阴极电解作用下生成氢气。

93.离子膜电解槽的类型

离子膜电解槽按照单元槽的结构形式不同，分为单极式离子膜电解槽(图21)和复极式离子膜电解槽(图22)。单极式离子膜电解槽是指在一个单元槽上只有一种电极，即单元槽是阳极单元槽或阴极单元槽，不存在一个单元槽上既有阳极又有阴极的情况。复极式离子膜电解槽是指在一个单元槽上，既有阳极又有阴极(每台离子膜电解槽的最端头的端单元槽除外)，是阴阳极一体的单元槽。

94.不同类型离子膜电解槽的供电方式

离子膜电解槽的供电方式有两种∶并联和串联。在一台单极式离子膜电解槽内部(参见图23)，直流供电电路是并联的，因此总电流即为通过各个单元槽的电流之和，各单元槽的电压基本相等，所以单极式离子膜电解槽的特点是低电压大电流。

复极式离子膜电解槽(参见图24)则正好相反，每个单元槽的电路是串联的，电流依次通过各个单元槽，故各单元槽的电流相等，但总电压为各单元槽槽电压之和，所以，复极式离子膜电解槽的特点是低电流、高电压。

95.离子膜电解槽通常的腐蚀形式

离子膜电解装置(主要指单元槽，阴、阳极液进、出口总管等)通常存在三种腐蚀，即∶①化学腐蚀；②间隙腐蚀；③泄漏电流腐蚀。

96.如何防止离子膜电解槽的化学腐蚀

化学腐蚀主要是阴阳极系统不同的化学介质对材料的腐蚀。在阴极系统中，主要是90℃的32％(质量分数)NaOH对材料的腐蚀，在阴极系统，各公司选用的材料大致有三种∶镍(Ni)、不锈钢(SUS310S或00Cr25Ni20)和非金属材料(CPVC、PVC+FRP、PTFE、PFA等)。但在既要耐NaOH腐蚀又要导电的部位(如阴极盘、阴极筋板、阴极网等)，最好还是使用镍(Ni)材料，因为Ni既有良好的耐碱腐蚀性又是电阻较低的材料。在输送NaOH液体的部位，可采用SUS310S、非金属材料或钢衬里材料(如总管、包括阴极液进出口总管)。

在阳极系统中，世界各公司都无一例外地选用了耐腐蚀性能最好的金属材料——钛(Ti)，当然在阳极液输送管等部位也有选用CPVC+FRP增强树脂等非金属材料。

在离子膜电解装置中，Ti材料在通常使用情况下，其电位接近钝化区，通过溶液中的Cl2溶解后生成的次氯酸或次氯酸离子的氧化作用，(生成TiO2)来维持钝态。

Cl2 + H2O ←→HCl + HClO

HClO + O H－←→ClO－+ H2O

因此，离子膜电解装置的阳极系统中，钛(Ti)材料表面有流动的含Cl2电解质溶液部位，有很高的耐腐蚀性，几乎是不腐蚀的。

195.离子膜电解装置电解循环的工艺流程

为了保证离子膜电解槽的阴极室和阳极室能在一个合适稳定的工艺边界条件下运行，以及获得最佳的电流效率，无论是强制循环工艺，还是自然循环工艺，通常设计采用阳极循环系统和阴极循环系统来实现各自的工艺边界条件。以下用自然循环工艺(北化机电解槽系统)为例详述之。

离子膜电解装置电解循环的工艺流程包括阳极循环和阴极循环。

(1)阳极循环部分

从盐水高位槽来的精盐水与淡盐水循环泵输送来的淡盐水按一定比例混合(初始开车时，加纯水)，并在进入总管前加入高纯盐酸，调节pH值后，再送到每台电解槽的阳极入口总管，并通过与总管连接的进口软管送进阳极室。

进槽盐水的流量是由安装在每台电解槽槽头的盐水流量调节阀来控制的，流量的大

小由供给每台电解槽的直流电联锁信号控制。

电解期间，Na+离子通过离子交换膜从阳极室迁移到阴极室，盐水在阳极室中电解产生氯气，同时氯化钠浓度降低转变成淡盐水；氯气和淡盐水的混合物通过出口软管流入电解槽的阳极出口总管和阳极气液分离器，进行初步的气液分离；分离出的淡盐水流入淡盐水循环槽。

在阳极气液分离器初步分离出的氯气，通过氯气总管流入淡盐水循环槽的上部气液分离室，进一步进行气液分离；然后从其顶部流出至氯气总管；在此总管适宜处设置氯气压力调节回路，通过其调节阀控制氯气压力，并与氢气调节回路形成串级调节，控制氯气与氢气的压差，流出系统至氯气处理装置。

较大型的装置，在氯气流出界区前，还设置氯气与二精盐水的热交换器，回收氯气中的热量。

淡盐水循环槽中的淡盐水由淡盐水循环泵加压输送，一部分通过调节回路，返回阳极系统与精盐水混合后再次参加电解；另一部分输送至淡盐水脱氯系统进行脱氯。

(2)阴极循环部分

从碱高位槽来的约32％液碱与纯水按一定比例混合后，流入阴极入口总管，并通过与总管连接的进口软管送进阴极室。进槽碱液的流量是根据安装在每台电解槽槽头的流量计来操作控制的。

电解期间，阴极液在阴极室电解产生氢气和烧碱。氢气和碱液的混合物通过出口软管流入阴极出口总管和阴极气液分离器，进行初步的气液分离；分离出的碱液流入碱液循环槽。

在阴极气液分离器初步分离出的氢气，通过氢气总管流入碱液循环槽的顶部气液分离室，进一步进行气液分离；然后从其顶部流出至氢气总管；在此总管适宜处设置氢气压力调节回路，通过其调节阀控制氢气压力，并与氯气调节回路形成串级调节，控制氢气与氯气的压差，流出系统至氢气处理装置或就地放空(一般在开车时)。

碱液循环槽中的碱液由碱液循环泵加压输送，一部分通过调节回路输送至碱液高位槽，通过碱液高位槽回到阴极系统；一部分通过调节回路作为成品碱送到成品碱贮槽。

在蓝星北化机/旭化成电解槽中，在阳极总管入口端将精制盐水与返回淡盐水按体积比约为7.2∶1进行混合。

美国西方公司的电解槽阳极不循环；阴极循环量较大，为成品碱流量的10倍；氯工程公司电解槽电解工艺与蓝星北化机/旭化成电解槽的电解工艺稍有不同，表现在氯

工程公司电解槽运行过程中，采用阴、阳极都循环；早期单极槽阳极循环量相当于加入电解槽的二次精盐水流量，阴极循环量是成品碱流量的4倍；复极槽的阳极循环量为5.5m3/(h·万吨碱)，阴极循环量为0.23m3/(h·单元槽·万吨碱)。

196. 目前广泛使用的三种电解槽槽型的控制指标

(说明，旭化成公司提供的高电密电解槽控制指标与蓝星北化机电解槽控制指标相同，没有分开列表)。

开车过程中的分析检查项目∶

(3)电解液浓度的分析

送电前，电解槽进行循环升温过程中，就要分析进槽阴阳极液的浓度；如果不符合要求，要及时查找原因，并作相应调整，使加入电解槽的阴阳极液符合离子膜使用和电解工艺的要求。

送电后，从电流密度1.5kA/m2开始，阴阳极液浓度正常调节控制将可以投入串级调节控制回路进行自动调节控制。为了得到最准确的串级比值，此时应根据浓度变化情况，适当增加阴阳极液分析频次，密切关注电解槽阴阳极液出口浓度，特别是阴极出口碱浓度，合理调整阴极加纯水量。

(4)氯、氢气纯度的分析

随着电流的上升，氯、氢气量逐步增加。一般在电流密度1.5kA/m2时，阴极系统的氮气加入量可逐步减停。此时，可对电解系统的氯、氢纯度进行分析检测，为氯氢处理和盐酸合成工序提供数据。

(5)碱中含盐分析

送电至额定电流后，应对碱中含盐进行分析，对离子膜的性能进行判断。

(6)淡盐水pH值分析

送电后，一旦淡盐水和碱液浓度稳定后，应及时分析阳极淡盐水pH值；并通过逐步调节加酸量，使得淡盐水pH值达到规定数值；同时，得出准确的加酸串级比值。

267.电解槽加酸的方法和目的

实际生产中，在电解槽头进槽盐水与阳极液进口总管之间的管路上加入高纯盐酸；并通过调节高纯盐酸添加量来实现进槽盐水酸度≤0.15mol/L和出槽淡盐水的酸度在规定的pH＝2.5±0.2范围内。

电解过程中，OH－会从阴极室反迁移到阳极室；当OH－达到一定数量时，就会在阳极参加反应生成氧气；阳极反应就是Cl－和OH－的竞争反应，尤其是在离子膜使用到后期时；在阳极液中应加入适量的盐酸，就会中和反迁移来的OH－，抑制其在阳极的反应；可见，阳极液的酸度和氯中含氧量有直接关系。

如果不加酸或加酸量不够，阳极液的酸度太低、pH值过高，氧气在氯气中的含量就会增加，还会使副反应增加、氯酸盐含量增加，降低电解电流效率。同时，产生的O2还会使阳极涂层钝化，影响阳极涂层性能，使槽电压升高。事实上，有些企业实际

生产中电解槽出口阳极液pH值长期在4～5范围运行，使电极电化性能发生了明显下降。

加酸量也不能过大；进槽盐水过高的酸度会使阳极液pH值过低，这又是离子膜出现水泡现象的重要原因之一，将会使离子膜寿命大大缩短。另外，过高的酸度还可能使离子膜失去选择性离子交换功能，不但槽压要急剧升高，而且电流效率也要显著下降。在开车或停车过程中容易出现电流密度低的情况，此时通过离子膜反迁移的氢氧根数量非常小，所以，此时的酸度控制必须比正常操作条件下要更严格，必须通过减少酸添加量来降低酸度。

第三毫淡盐水脱氯单元

284.淡盐水中的游离氯是怎样产生的?

淡盐水中的游离氯以两种形式存在∶一是氯气在淡盐水中的溶解为溶解氯；其溶解量与淡盐水的温度、浓度、溶液上部的氯气分压、溶液pH值等有关，近似遵循亨利定律C i＝KP i ；淡盐水中溶解氯存在下列平衡∶

Cl2 + H2O ←—→HClO + HCl

HClO —→H+ + ClO－

二是以ClO－形式存在；由于电解过程中OH－离子反渗透通过离子膜到达阳极侧与Cl2发生副反应生成ClO－∶

2 OH－+ Cl2 —→ClO－+ Cl－+ H2O

电流效率越低，反渗透的OH－越多，ClO－生成的也越多。这两部分量的总和，以氯气来计，称为游离氯。可见游离氯的产生来源于氯气在淡盐水中的溶解和电解过程中阳极侧发生的副反应。

285.淡盐水为什么要脱去游离氯后，才能返回一次盐水系统再使用?

符合质量要求的精制盐水在电解槽内发生电化学反应后，其浓度降低，成为含有游离氯的淡盐水；其NaCl含量为(205±5)g/L，pH值为2.5～3(进槽盐水加酸工艺时)，游离氯一般为600～800mg/L，温度80～85℃，流量约为9m3/h(年万吨烧碱)；需将其返回一次盐水重新饱和再使用；但淡盐水中存在着下列化学平衡∶

Cl2 + H2O —→HClO + HCl

HClO —→H+ + ClO－

HClO —→HCl + [O]

如果不将其中的游离氯除去，将会腐蚀盐水精制系统的设备和管道等，阻碍一次盐水工序精制过程中沉淀物的形成，损害二次盐水工序过滤器的过滤元件和螯合树脂塔中的树脂，危害极大；所以，必须将淡盐水中的游离氯除去后，才能将其返回一次盐水再使用。

286.脱除淡盐水中游离氯的方法

脱除淡盐水中游离氯的方法有两种∶物理脱氯和化学脱氯。

目前，国内物理脱氯生产工艺主要有真空脱氯和空气吹除脱氯；实际生产中为提高脱氯技术经济效益，回收氯气，一般先采取物理脱氯法将大部分游离氯脱除后，再用化学脱氯法将剩余的游离氯除去。

从淡盐水中游离氯的两种存在形式可知∶脱氯原理就是破坏化学平衡和相平衡关系，使平衡向着生成氯气的方向进行，同时通过加入还原性物质去除残留的少量游离氯。破坏平衡关系的手段有∶在一定的温度下增加溶液酸度和降低液体表面的氯气分压。由于气相和液相之间存在着平衡，所以采用上述手段不能将淡盐水中的游离氯百分之百地除去，剩余微量的游离氯(一般在10～30mg/L)用添加还原性物质(一般用8％～9％的亚硫酸钠溶液)使其发生氧化还原化学反应而将其彻底除去。化学反应如下∶

Cl2 + 2NaOH + Na2SO3—→2NaCI + Na2SO4 + H2O

288.淡盐水空气吹除法脱氯生产工艺流程

工艺流程简述∶来自电解工序的淡盐水(温度约85℃，pH值约3，游离氯一般为600～800mg/L)在进入脱氯塔前，定量加入盐酸，将其pH值调至1.3～1.5，然后进入

脱氯塔顶部；风机鼓入的空气(压力约600mmH2O，气量是淡盐水体积的6～8倍)由脱氯塔底部进入，在塔内填料表面淡盐水与空气逆流接触，逸出的湿氯气随空气从塔顶流出，淡盐水在此完成物理脱氯过程。湿氯气经废氯气冷却器冷却后，一般送去生产次氯酸钠(因吹脱出的氯气中含有大量空气，浓度较低，一般采用二级填料塔串联，用碱吸收)。

脱氯后的淡盐水含游离氯约(10～20)×10－6，自流到脱氯塔釜，其中的淡盐水由淡盐水泵抽送，在该泵的进口处先加入NaOH溶液调节pH值至9～11(用pH计检测)，然后在其出口处加入浓度约为8％～9％(质量分数)的亚硫酸钠溶液进一步除去残余的游离氯(要求游离氯为零)，并用氧化还原电位计检测(ORP＜+50mV)其中的游离氯含量。为达到充分混合，在管路中设有静态混合器(或增设孔板)。淡盐水在此完成化学除氯过程；然后用淡盐水泵送至一次盐水工序回收循环使用。

在亚硫酸钠配制槽内配制浓度8％～9％(质量分数)的亚硫酸钠溶液，并用亚硫酸钠泵将该溶液加入到淡盐水泵的出口管中。

289. 空气吹除法脱氯生产工艺的特点

空气吹除法脱氯生产工艺主要特点是工艺简捷、控制较简单；设备投资少；淡盐水中的游离氯脱除的较干净，亚硫酸钠消耗较少(0.7～1.0kg/t碱)；不足的是脱出的氯气因含有大量的空气而无法回收至氯气总管中，一般只能用碱吸收生产次氯酸钠。

290. 空气吹除法脱氯生产过程中主要工艺控制指标

①风机出口风量∶进脱氯塔淡盐水体积的6～8倍

②风机出口风压∶600～700mmH2O

③加酸后进脱氯塔淡盐水pH值∶1.3～1.5；温度∶(80±5)℃

④出脱氯塔淡盐水游离氯∶10～20mg/L

⑤加碱后淡盐水pH值∶10±1

⑥加亚硫酸钠后淡盐水ORP：＜－50mV或游离氯：无

⑦亚硫酸钠溶液配制浓度：8％～9％(质量分数)

297.淡盐水真空法脱氯生产工艺流程

工艺流程简述(参见图91)∶来自电解工序的淡盐水(温度约85℃，pH值约3，游离氯一般为600～800mg/L)进入淡盐水受槽(或直接进入真空脱氯塔)后，由淡盐水泵加压输送；在进入真空脱氯塔前，定量加入盐酸，将其pH值调至1.3～1.5；然后进入已处于真空状态(真空度65～75kPa)的脱氯塔顶部，由上而下地流至塔内填料表面，析出的高温湿氯气经氯气冷却器冷却至40℃以下后，由钛真空泵抽至其气液分离器，分离出来的湿氯气由其顶部排出，并入电解氯气总管；淡盐水在此完成物理脱氯过程。

脱氯后的淡盐水含游离氯约(30～50)×10－6自流到真空脱氯塔釜，其中的淡盐水由脱氯淡盐水泵加压输送，在泵进口处先加入NaOH溶液调节淡盐水的pH值至10～11(用pH计检测)，然后在泵出口处加入浓度约为8％～9％(质量分数)亚硫酸钠溶液进一步除去其中残余的游离氯(要求无游离氯)，并用氧化还原电位计检测(ORP＜－50mV)其中的游离氯含量。淡盐水在此完成化学除氯过程，然后用脱氯淡盐水泵送至一次盐水工序回收循环使用。

在亚硫酸钠配制槽内配制浓度约8％～9％(质量分数)的亚硫酸钠溶液，并用亚硫酸钠泵将该溶液加入到脱氯淡盐水泵的出口管中；为达到充分混合，在管路中设有静态混合器或其他形式的混合器。

脱氯塔内真空(真空度约为65～75kPa)由钛真空泵(蒸汽喷射器或氯水喷射器)产生。为确保钛真空泵温度≤40℃，减少氯水的排放量，需用氯水循环冷却器对冷凝的氯水进行冷却后循环使用，多余的氯水经过气液分离器的液封管排出去氯水收集装置。

298. 真空法脱氯生产工艺的特点

真空法脱氯生产工艺主要特点是淡盐水中的大部分游离氯可以被脱出并回收至氯气总管中，提高氯气产量；工艺较复杂、控制要求较高；设备投资较大；相对空气吹脱法而言脱氯后淡盐水中的游离氯含量稍高，亚硫酸钠消耗稍大些(1.0～2.0kg/t碱)，并使返回淡盐水中的硫酸根含量增加，加大一次盐水系统去除硫酸根负荷。

299. 真空法脱氯生产过程中主要工艺控制指标

①加酸后进脱氯塔淡盐水pH值∶1.3～1.5；温度∶(80±5)℃

②脱氯塔真空度∶65～75kPa

③出脱氯塔淡盐水游离氯∶30～50mg/L

④加碱后淡盐水pH值∶10～11

⑤加亚硫酸钠后淡，盐水ORP：＜－50mV或游离氯：无

⑥亚硫酸钠溶液配制浓度∶8％～9％(质量分数)

⑦钛真空泵循环氯水温度∶≤40℃

第四毫氯氢处理单元

离子膜电解装置中的氯气处理生产工艺由三部分组成∶冷却、干燥、压缩。这三部分工艺流程一般根据生产规模和下游氯产品对氯气含水量以及压力的要求不同而有所不同选择。

离子膜电解装置中电解工序产生的湿氯气温度高、压力低，并含有大量水分。含有较多水分的湿氯气中会发生化学反应，生成盐酸和次氯酸。盐酸是强酸，次氯酸是酸性强氧化剂，具有很强的腐蚀性。

因而湿氯气具有很强的腐蚀性，不便于输送和使用。当氯气中的水分含量降至0.04％(质量分数)以下时，其腐蚀性大大降低。

所以离子膜电解装置中要设置氯气处理工序，其目的就是要将电解工序产生的湿氯气进行冷却、干燥、加压，然后输送给下游工序满足生产氯产品的要求，并为电解系统氯气总管的压力稳定提供条件。

(一)氯气的冷却

307.湿氯气含水量和温度之间的关系

从电解工序来的湿氯气温度较高，几乎被水蒸气所饱和，其含有约20％的水分。湿氯气中的水分含量与其温度有关，温度越高，其水分含量越大；温度越低，则含水量就越少。不同温度下湿氯气含水量详见下表。

从表中数据可知∶被水蒸气饱和的湿氯气①80℃以下时，其温度相差10℃，含水量几乎相差一倍；②80℃以上时，其温度相差10℃，含水量相差两倍多；③20℃以下时，其温度相差10℃，含水量相差不到一倍。

如被水蒸气饱和的湿氯气温度为90℃时，1kg氯气中含有571g水；当将其冷却到80℃时，则1kg氯气中还含有219g水；前者是后者约2.61倍。

如被水蒸气饱和的湿氯气温度为80℃时，1kg氯气中含有219g水；当将其冷却到70℃时，则1kg氯气中还含有112g水；前者是后者约1.96倍。

如被水蒸气饱和的湿氯气温度为20℃时，1kg氯气中含有5.9g水；当将其冷却到10℃时，则1kg氯气中还含有3.1g水；前者是后者约1.90倍。

可见，降低被水蒸气饱和的湿氯气温度可使氯气中含水量大幅度降低，但随着温度的降低幅度趋缓。

308.离子膜电解装置中氯气冷却的工艺流程有哪几种?

在生产规模较大的离子膜电解装置中为回收利用电解工序高温湿氯气中的热量，一般在进入氯气处理工序前，在电解工序设置盐水-氯气热交换器(设备材质为钛材，价格较昂贵)，加热精盐水(可使其温度提高约10℃)，同时降低氯气处理工序湿氯气的冷却负荷。

氯气处理工序湿氯气的冷却工艺流程一般有两种∶一是采用两级间接冷却，将湿氯气冷却至12～14℃；二是采用直接冷却和间接冷却相结合，将湿氯气冷却至12～14℃。

氯气两级间接冷却工艺通常适用于规模≤5万吨/年烧碱装置。氯气直接冷却加间接冷却工艺通常适用于规模>5万吨/年烧碱装置。

氯气直接冷却加间接冷却工艺工艺流程简述(参见图98)∶

来自电解工序的高温湿氯气(约80℃)由氯水洗涤塔底部进入，在塔内由下而上地与由塔顶进入的氯水充分接触，洗涤盐雾、交换热量，湿氯气被氯水洗涤冷却至约(40±5)℃后，从塔顶流出。氯水用氯水泵加压，并用氯水冷却器冷却循环使用，以确保循环使用的氯水进入氯水洗涤塔的温度在约30℃；多余的氯水由泵送至界外。

从氯水洗涤塔顶流出的湿氯气由钛列管冷却器的上部封头进入其管程，被走壳程的约8℃冷水冷却至12～14℃，然后由其下部封头流出至水雾捕集器，除去水雾后，进入干燥系统。其间冷凝下来的氯水经水封流出至氯水贮槽。

当生产规模较大，氯气压缩机采用大型离心式氯气压缩机，同时离子膜电解产生的

氯气压力不足够高时，为满足大型进口氯气压力为正压的要求，在氯水洗涤塔出口处设置氯气鼓风机，将湿氯气加压为正压操作后，再进入钛管冷却器冷却和干燥系统。如果离子膜电解产生的氯气压力足以克服整个氯处理系统的阻力降时，就不需要设置氯气鼓风机。

311.为什么湿氯气冷却后的温度一般控制在12～14℃?

怎样做到氯气处理冷却单元和干燥单元的合理搭配，达到既减少设备投资，又节省操作费用的目的，优选湿氯气冷却后的温度指标是非常重要的途径之一。

湿氯气中的含水量与其温度有关，温度越高，其含水量越大；温度越低，则含水量就越小。通过降低被水蒸气饱和的湿氯气温度可使氯气中含水量大幅度降低，但随着温度的下降，其降低幅度趋缓。

虽然，较低温度的湿氯气可使干燥单元负荷减小，达到同样含水指标时，硫酸消耗少；但为此需加大冷却单元设备投入，增加冷量的消耗；更为重要的是湿氯气在9.6℃时会生成Cl2·8H2O结晶，阻塞设备和管道，并造成氯气的损失；可见，湿氯气冷却后的温度不能过低。
