5电涡流式传感器的应用
传感器与检测学案5 任务电涡流式传感器
三、作业
1．填空题
（1）电涡流式传感器是利用________，将非电量的变化转换为阻抗的变化而进行测量。
（2）电涡流式传感器可以分为________和________两类。
2．选择题。
（1）低频透射式电涡流传感器进行厚度测量，频率通常选（）左右。
A．1Hz B．1kHz C．1MHz
3．判断题
电涡流式传感器是利用电涡流效应，将非电量的变化转换为电阻的变化而进行测量的。（）
电涡流传感器的研究与探讨汇总
档案编号： 毕业设说明书题目：电涡流传感器的研究与探讨 系别：电气工程系 专业：生产过程自动化 班级： 姓名： 指导教师： （共18 页） 年月日
摘要：电涡流传感器是基于涡流效应的新型传感器。由于它具有结构简单、抗干扰能力强、测量精度高、非接触、响应速度快、不受油污等介质影响等优点，因而得到了广泛的应用。但目前的电涡流位移传感器存在着测量范围小，传感器存在非线性问题，这给传感器的应用造成了一定的影响。 本文首先通过对实验室所用的电涡流传感器实验模板的电路进行研究和优化，进而提高电路的抗干扰能力使测量结果的更加准确。其次针对电涡流位移传感器存在的测量范围小，传感器存在非线性问题的改善提出设想即：先对电涡流位移传感器用于位移检测的工作原理及应用进行分析，研究了线圈截面形状及参数变化对涡流传感器线性测量范围和灵敏度的影响；再从电路设计方面提高传感器的稳定性及抗干扰能力，从而为位移测量扩展量程打下基础；最后通过对电涡流传感器测位移实验进行分析处理得出电涡流传感器位移测量范围的扩展方法和改善电涡流传感器非线性问题的方法。 关键词：电涡流传感器; 位移测量; 非线性; 测量范围 Abstract: the eddy current sensor is a new type of sensor based on eddy current effect. Because it is simple in structure, strong anti-jamming capability, high accuracy, non-contact, fast response, not polluted advantages such media influence, and been widely used. But the current electricity eddy displacement sensor measurement range small, there exist nonlinear problem, the sensor to a sensor applications has caused some influence. This paper firstly eddy current sensor used in the laboratory experiment template circuit research and optimization, and improve the anti-interference ability of the circuit more accurate measurement results. Secondly according to the eddy current displacement sensor measurement range small, there exist nonlinear problem of sensor to improve it puts forward the idea of the eddy current is: first displacement detection sensors for displacement of the working principles and applications, research analyzed the coil cross-section
电涡流传感器的典型应用
电涡流传感器的典型应用 电涡流传感器系统广泛应用于电力、石油、化工、冶金等行业和一些科研单位。对汽轮机、水轮机、鼓风机、压缩机、空分机、齿轮箱、大型冷却泵等大型旋转机械轴的径向振动、轴向位移、键相器、轴转速、胀差、偏心、以及转子动力学研究和零件尺寸检验等进行在线测量和保护。 轴向位移测量 对于许多旋转机械，包括蒸汽轮机、燃汽轮机、水轮机、离心式和轴流式压缩机、离心泵等，轴向位移是一个十分重要的信号，过大的轴向位移将会引起过大的机构损坏。轴向位移的测量，可以指示旋转部件与固定部件之间的轴向间隙或相对瞬时的位移变化，用以防止机器的破坏。轴向位移是指机器内部转子沿轴心方向，相对于止推轴承二者之间的间隙而言。有些机械故障，也可通过轴向位移的探测，进行判别： ●止推轴承的磨损与失效●平衡活塞的磨损与失效 ●止推法兰的松动●联轴节的锁住等。 轴向位移（轴向间隙）的测量，经常与轴向振动弄混。轴向振动是指传感器探头表面与被测体，沿轴向之间距离的快速变动，这是一种轴的振动，用峰峰值表示。它与平均间隙无关。有些故障可以导致轴向振动。例如压缩机的踹振和不对中即是。 振动测量 测量径向振动，可以由它看到轴承的工作状态，还可以看到转子的不平衡，不对中等机械故障。可以提供对于下列关键或基础机械进行机械状态监测所需要的信息： ·工业透平，蒸汽/燃汽·压缩机，空气/特殊用途气体，径向/轴向 ·膨胀机·动力发电透平，蒸汽/燃汽/水利 ·电动马达·发电机 ·励磁机·齿轮箱 ·泵·风扇 ·鼓风机·往复式机械 振动测量同样可以用于对一般性的小型机械进行连续监测。可为如下各种机械故障的早期判别提供了重要信息。 ·轴的同步振动·油膜失稳 ·转子摩擦·部件松动 ·轴承套筒松动·压缩机踹振 ·滚动部件轴承失效·径向预载，内部/外部包括不对中 ·轴承巴氏合金磨损·轴承间隙过大，径向/轴向 ·平衡（阻气）活塞磨损/失效·联轴器“锁死” ·轴弯曲·轴裂纹 ·电动马达空气间隙不匀·齿轮咬合问题 ·透平叶片通道共振·叶轮通过现象 偏心测量 偏心是在低转速的情况下，对轴弯曲程度的测量，这种弯曲可由下列情况引起： ·原有的机械弯曲·临时温升导致的弯曲·在静止状态下，必然有些向下弯曲，有时也叫重力弯曲。
电涡流式传感器的应用
电涡流式传感器的应用 摘要：随着现代测量、控制盒自动化技术的发展，传感器技术越来越受到人们的重视。特别是近年来，由于科学技术的发展及生态平衡的需要，传感器在各个领域的作用也日益显著。传感器技术的应用在许多个发达国家中，已经得到普遍重视。电涡流传感器已成为目前电测技术中非常重要的检测手段，广泛的应用于工程测量和科学实验中。 关键词：电涡流式传感器传感器技术 引言：电涡流传感器能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面距离。它是一种非接触的线性化计量工具。电涡流传感器能准确测量被测体（必须是金属导体）与探头端面之间静态和动态的相对位移变化。在高速旋转机械和往复式运动机械状态分析，振动研究、分析测量中，对非接触的高精度振动、位移信号，能连续准确地采集到转子振动状态的多种参数。如轴的径向振动、振幅以及轴向位置。电涡流传感器以其长期工作可靠性好、测量范围宽、灵敏度高、分辨率高等优点，在大型旋转机械状态的在线监测与故障诊断中得到广泛应用。 一.电涡流传感器的工作原理： 电涡流传感器利用检测线圈与被测导体之间的涡流效应进行测量，具有非接触测量、灵敏度高、频响特性好、抗干扰能力强等优点，其基本原理如图l所示。当线圈l通以交流电I1时，其产生的交变磁场H1会在被测导体2中产生电涡流 I2，而I2又产生一交变磁场H2 来阻碍H1的变化，从而使线圈的 等效电感L发生变化。当被测导 体的电阻率、磁导率都确定，只 有x发生变化时，通过分析提取 等效电感与测量位移间的关系， 就可以建立电涡流位移传感器。 从转子动力学、轴承学的理论上分析，大型旋转机械的运动状态，主要取决于其核心—转轴，而电涡流传感器，能直接非接触测量转轴的状态，对诸如转子
电涡流传感器应用设计实验
电涡流传感器应用设计实验 一、创新实践目的 熟悉和掌握电涡流传感器测量原理，及其位移测量电路、设计方法和应用。 二、器件与仪器 1、主要器件：电涡流传感实验模板、电涡流传感器、振动台（2000型）、直流稳压电源、 低通滤波模板、螺旋测微头、不同面积的铝被测体、铜和铝的被测体圆盘、铁圆片、导线若干。 2、主要仪器：数显表、频率表、示波器、电压表。 三、基础设计与实践 1、设计内容 （1）设计一种利用电涡流传感器检测到不同金属静态位移的系统； （2）设计一种电涡流传感器测量振动的方法。 2、研究内容 （1）研究不同的被测体材料对电涡流传感器性能的影响； （2）研究电涡流传感器在实际应用中其位移特性与被测体的形状和尺寸的关系； （3）研究电涡流传感器的动态性能及测量原理与方法。 3、设计提示 （1）电涡流传感器的原理参考教材《检测与转换技术》（童敏明、唐守锋编）； （2）电涡流传感器测量电路框图如图7所示，其中涡流线圈L和测量电器中的电容C 组成谐振电路，谐振频率为： f= 图7 电涡流传感器测量电路框图 （3）电涡流传感器的变频调幅式测量电路原理如图8所示；
图8 变频调幅式测量电路原理 （4）电涡流传感器的位移检测电路如图9所示。 图9 电涡流传感器位移检测电路 （5）电涡流传感器的静态位移测量安装如图10（a）所示，振动测量安装如图10（b）所示； （a）静态位移测量安装图；（b）振动测量安装如图 图10 电涡流传感器的安装示意图
四、基础实践注意事项 （1）被测体与电涡流传感器测试试头平面必须平行并将测头尽量对准被测体中间，以减少涡流损失； （2）传感器在测铁材料初始时可能会出现一段死区； （3）振动幅度不宜过大，以免撞击机壳，损坏仪器。 五、创新设计与实践 题目一、根据所掌握的传感器知识，设计一个金属零件计数分装系统。 1、设计要求： （1）选用合适的传感器了类型，将传感器探头安装在适当的位置上； （2）金属零件陆续从落料管中落到正下方的零件盒中时，能够有效地检测下落零件的个数； （3）当零件盒中的数量达到设定值N时停止落料，传送机构动作，将下一个空盒传送到落料管的正下方。 2、设计提示： 如下图所示为金属零件自动装箱检测控制系统示意图。 金属零件分装、计数系统 根据要求不能采用电涡流接近开关，而只能采用输出模拟电压的电涡流传感器及配套的测量转换电路（应考虑下落物体位置的随机性）。 3、创新实践要求： （1）依据设计思路画出传感器安装简图，测量转换电路图，并说明其工作原理及优缺点； （2）进行硬件电路连接测试，实现设计功能要求。 4、设计报告要求： （1）画出传感器安装图、测量转换电路图； （2）传感器原理说明和电路工作原理说明； （3）各元器件的选择与计算； （4）实践结果。
《传感器原理与应用》综合练习答案(期末考试)
《传感器原理与应用》综合练习 一、填空题 1．热电偶中热电势的大小仅与金属的性质、接触点温度有关，而与热电极尺寸、形状及温度分布无关。 2．按热电偶本身结构划分，有普通热电偶、铠装热电偶、微型热电偶。3．热电偶冷端电桥补偿电路中，当冷端温度变化时，由不平衡电桥提供一个电位差随冷端温度变化的附加电势，使热电偶回路的输出不随冷端温度的变化而改变，达到自动补偿的目的。 4．硒光电池的光谱峰值与人类相近，它的入射光波长与人类正常视觉的也相近，因而应用较广。 5．硅光电池的光电特性中，光照度与其短路电流呈线性关系。 6．压电式传感器的工作原理是基于某些介质材料的压电效应。 7．压电陶瓷是人工制造的多晶体，是由无数细微的电畴组成。电畴具有自己极化方向。经过极化过的压电陶瓷才具有压电效应。 8．压电陶瓷的压电常数比石英晶体大得多。但石英晶体具有很多优点，尤其是其它压电材料无法比的。 9．压电式传感器具有体积小、结构简单等优点，但不能测量频率小的被测量。特别不能测量静态量。 10．霍尔效应是导体中的载流子在磁场中受洛伦茨力作用发生位移的结果。 11．霍尔元件是N型半导体制成扁平长方体，扁平边缘的两对侧面各引出一对电极。一对叫激励电极用于引入激励电流；另一对叫霍尔电极，用于引出霍尔电势。 12．减小霍尔元件温度误差的措施有：（1）利用输入回路的串联电阻减小由输入电阻随温度变化；引起的误差。（2）激励电极采用恒流源，减小由于灵敏度随温度变化引起的误差。 13．霍尔式传感器基本上包括两部分：一部分是弹性元件，将感受的非电量转换成磁物理量的变化；另一部分是霍尔元件和测量电路。 14．磁电式传感器是利用霍尔效应原理将磁参量转换成感应电动势信号输出。 15．变磁通磁电式传感器，通常将齿轮的齿（槽）作为磁路的一部分。当齿轮转动时，引起磁路中，线圈感应电动势输出。 16．热敏电阻正是利用半导体的数目随着温度变化而变化的特性制成的热敏感元件。 17．热敏电阻与金属热电阻的差别在于，它是利用半导体的电阻随温度变化阻值变化的特点制成的一种热敏元件。 18．热敏电阻的阻值与温度之间的关系称为热敏电阻的。它是热敏电阻测温的基础。 19．热敏电阻的基本类型有：负温度系数缓变型、正温度系数剧变型、临界温度型。 20．正温度系数剧变型和临界温度型热敏电阻不能用于温度范围的温度控制，而在某一温度范围内的温度控制中却是十分优良的。 21．正温度系数剧变型和临界温度型热敏电阻属于型，适用于温度监测和温度控制。
电涡流位移传感器原理与应用-(38003)
电涡流位移（振动）传感器原理与应用电涡流传感器能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面的距离。它是一种非接触的线性化计量工具。电涡流传感器能准确测量被测体（必须是金属导体）与探头端面之间静态和动态的相对位移变化。在高速旋转机械和往复式运动机械的状态分析，振动研究、分析测量中，对非接触的高精度振动、位移信号，能连续准确地采集到转子振动状态的多种参数。如轴的径向振动、振幅以及轴向位置。从转子动力学、轴承学的理论上分析，大型旋转机械的运动状态，主要取决于其核心—转轴，而电涡流传感器，能直接非接触测量转轴的状态，对诸如转子的不平衡、不对中、轴承磨损、轴裂纹及发生摩擦等机械问题的早期判定，可提供关键的信息。电涡流传感器以其长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响、结构简单等优点，在大型旋转机械状态的在线监测与故障诊断中得到广泛应用。 一、电涡流传感器的基本原理 根据法拉第电磁感应原理，块状金属导体置于变化的磁场中或在磁场中作切割磁力线运动时，导体内将产生呈涡旋状的感应电流，此电流叫电涡流，以上现象称为电涡流效应。而根据电涡流效应制成的传感器称为电涡流式传感器。 前置器中高频振荡电流通过延伸电缆流入探头线圈，在探头头部的线圈中产生交变的磁场。当被测金属体靠近这一磁场，则在此金属表面产生感应电流，与此同时该电涡流场也产生一个方向与头部线圈方向相反的交变磁场，由于其反作用，使头部线圈高频电流的幅度和相位得到改变（线圈的有效阻抗），这一变化与金属体磁导率、电导率、线圈的几何形状、几何尺寸、电流频率以及头部线圈到金属导体表面的距离等参数有关。通常假定金属导体材质均匀且性能是线性和各项同性，则线圈和金属导体系统的物理性质可由金属导体的电导率б、磁导率ξ、尺寸因子τ、头部体线圈与金属导体表面的距离D、电流
电涡流位移传感器的原理及应用
《检测技术与仪表》课程设计报告 题目：《电涡流位移传感器的原理及应用》学院： 专业： 姓名： 学号：
设计内容摘要： 电涡流传感器能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面距离。它是一种非接触的线性化计量工具。电涡流传感器能准确测量被测体（必须是金属导体）与探头端面之间静态和动态的相对位移变化。在高速旋转机械和往复式运动机械状态分析，振动研究、分析测量中，对非接触的高精度振动、位移信号，能连续准确地采集到转子振动状态的多种参数。如轴的径向振动、振幅以及轴向位置。电涡流传感器以其长期工作可靠性好、测量范围宽、灵敏度高、分辨率高等优点，在大型旋转机械状态的在线监测与故障诊断中得到广泛应用。 电涡流位移传感器的工作原理： 电涡流传感器能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面距离。它是一种非接触的线性化计量工具。电涡流传感器能准确测量被测体(必须是金属导体)与探头端面之间静态和动态的相对位移变化。 在高速旋转机械和往复式运动机 械状态分析，振动研究、分析测 量中，对非接触的高精度振动、 位移信号，能连续准确地采集到 转子振动状态的多种参数。如轴 的径向振动、振幅以及轴向位置。
电涡流传感器以其长期工作可靠性好、测量范围宽、灵敏度高、分辨率高等优点，在大型旋转机械状态的在线监测与故障诊断中得到广泛应用。 从转子动力学、轴承学的理论上分析，大型旋转机械的运动状态，主要取决于其核心—转轴，而电涡流传感器，能直接非接触测量转轴的状态，对诸如转子的不平衡、不对中、轴承磨损、轴裂纹及发生摩擦等机械问题的早期判定，可提供关键的信息。 根据法拉第电磁感应原理，块状金属导体置于变化的磁场中或在磁场中作切割磁力线运动时，导体内将产生呈涡旋状的感应电流，此电流叫电涡流，以上现象称为电涡流效应。而根据电涡流效应制成的传感器称为电涡流式传感器。 前置器中高频振荡电流通过延伸电缆流入探头线圈， 在探头头部的线圈中产生交变的磁场。当被测金属体靠近这一磁场，则在此金属表面产生感应电流，与此同时该电涡流场也产生一个方向与头部线圈方向相反的交变磁场，由于其反作用，使头部线圈高频电流的幅度和相位得到改变(线圈的有效阻抗)，这一变化与金属体磁导率、电导率、线圈的
电涡流传感器的原理以及实际应用和安装
电涡流传感器的原理以及实际应用和安装 一、概述 我公司#1、#2小汽轮机TSI（汽轮机监视系统）使用美国本特立.内华达公司生产的3500 电涡流传感器系统，本系统为我公司#1、#2小机TSI系统提供准确可靠的监测数据。 在#1、#2小机TSI系统中主要使用了本特立.内华达公司的3500 XL 8 mm 电涡流传感器，这种电涡流传感器提供最大80 mils (2 mm)线性范围和200 mV/mil 的输出。它在大多数机械监测应用中用于径向振动、轴向位移、转速和相位的测量。 二、工作原理 电涡流传感器可分为高频反射式和低频透射式两类，我公司主要使用高频反射式电涡流传感器，下面将对其工作原理作以阐述： 电涡流传感器是基于电磁感应原理而工作的，但又完全不同于电磁感应，并且在实际测量中要避免电磁感应对其的干扰。电涡流的形成：现假设有一线圈中的铁心是由整块铁磁材料制成的，此铁心可以看成是由许多与磁通相垂直的闭合细丝所组成，因而形成了许多闭合的回路。当给线圈通入交变的电流时，由于通过铁心的磁通是随着电流做周期性变化的，所以在这些闭合回路中必有感应电动势产生。在此电动势的作用下，形成了许多旋涡形的电流，这种电流就称为电涡流。电涡流传感器的工作原理如下图所示：
当线圈中通过高频电流i时，线圈周围产生高频磁场，该磁场作用于金属体，但由于趋肤效应，不能透过具有一定厚度的金属体，而仅作用于金属表面的薄层内。在交变磁场的作用下金属表面产生了感应电流Ie，即为涡流。感应电流也产生一个交变磁场并反作用于线圈上，其方向与线圈原磁场方向相反。这两个磁场相互叠加，就改变了原来线圈的阻抗Z，Z的变化仅与金属导体的电阻率ρ、导磁率u、激励电磁强度i、频率f、线圈的几何形状r以及线圈与金属导体之间的距离有关。线圈的阻抗可以用如下的函数式表示：Z=F(ρ、u、i、f、d）。当被测对象的材料一定时，ρ、u为常数，仪表中的i、f、d也为定值，于是Z就成为距离d的单值函数。 三、实际应用 电涡流传感器以其测量线性范围大，灵敏度高，结构简单，抗干扰能力强，不受油污等介质的影响，特别是非接触测量等优点，而得到了广泛的应用。在火电厂中主要应用在以下几个监测项目： 1、转子转速：在机组运行期间，连续监视转子的转速，当转速高于给定值时 发出报警信号或停机信号。其工作原理：根据电涡流传感器的工作原理可知，趋近式电涡流探头和运行的转子齿轮之间会产生一个周期性变化的脉冲量，测出这个周期性变化的脉冲量，即可实现对转子转速的监测。
浅谈电涡流传感器的安装及应用
浅谈电涡流传感器的安装及应用 发表时间：2017-06-13T08:57:59.167Z 来源：《电力设备》2017年第6期作者：朱雪莲 [导读] 摘要：能动中心TRT机组、汽轮机、离心式压缩机等机组机械运动状态的检测，特别是大型轴运动的监测又非常关键，轴运动状态的检测通常是通过电涡流传感器来实现的。 （攀钢能源动力中心设备室四川省 617062） 摘要：能动中心TRT机组、汽轮机、离心式压缩机等机组机械运动状态的检测，特别是大型轴运动的监测又非常关键，轴运动状态的检测通常是通过电涡流传感器来实现的。本文主要介绍了电涡流传感器的测量原理、安装及故障分析，在实际工作中如何正确维护、检修，确保振动检测的准确性、可靠性，为机组稳定运行打下坚实的基础。 关键词：振动检测电涡流传感器安装 1 引言 机械振动是机械或机械部件的前后运动，并一般由作用在机械上的往复力，松动的零件以及机械上的共振引起，机械振动可以呈现出各种形式，一个机械部件可能产生大位移或小位移的振动，快或慢的振动，可感知或不可感知的热或声音的振动。怎样测量机械振动，我们常用电涡流传感器来测量振动。 2 电涡流传感器工作原理 2.1电涡流式传感器是一种建立在涡流效应原理上的传感器。 根据法拉第电磁感应原理，块状金属导体置于变化的磁场中或在磁场中作切割磁力线运动时，导体内将产生呈涡旋状的感应电流，此电流叫电涡流，以上现象称为电涡流效应。而根据电涡流效应制成的传感器称为电涡流式传感器。 2.2振动检测基本工作系统构成及原理 探头、（延伸电缆）、前置器以及被测体构成基本工作系统。电涡流探头的线圈和被测金属体之间距离的变化，可以变换为线圈的等效电感、等效阻抗和品质因素三个电参数的变化，再配以相应的前置放大器，把这三个电参数变换成电压信号，即可实现对振动的测量。输出信号的大小随探头到被测体表面之间的间距而变化，电涡流传感器就是根据这一原理实现对金属物体的位移、振动等参数的测量。机械振动检测过程框图如下： 其工作过程是：当被测金属与探头之间的距离发生变化时，探头中线圈的Q值也发生变化，Q值的变化引起振荡电压幅度的变化，而这个随距离变化的振荡电压经过检波、滤波、线性补偿、放大归一处理转化成电压（电流）变化，最终完成机械位移（间隙）转换成电压（电流）。 3 电涡流传感器的应用 轴的振动及轴的轴向位移均是利用涡流传感器的输出电压与其被测金属表面的垂直距离在一定范围内成正比的关系，将位移信号转换成电压信号送至监测器，从而实现监测和保护的目的。在测轴振时，常常把探头装在轴承上，探头与轴承壳变成一体，因而所测结果是轴相对于轴承壳的振动；轴向位移是指机组内部转子沿轴心方向，相对于推力轴承二者之间的间隙而言，通过对轴向位移的测量，可以指示旋转部件与固定部件之间的轴向间隙或相对瞬时的轴向变化。 4 电涡流传感器的安装 对于振动、转速探头，进行静态调整时，探头与被测轴面的间隙一般调整为传感器线性范围的中点，间隙电压通常为-10V，这样当机组热态运行时，不至于超出线性范围；对于轴位移、胀差等转轴轴向位置的测定，由于所测的是转轴转动部件与静止部件位置的相对变化量，因此需要先将转轴推至零点位置才能进行探头静态间隙的调整。 4.1探头的安装 ①探头插入安装孔之前，应保证孔内无杂物，探头能自由转动而不会与导线缠绕；②为避免擦伤探头端部或监视表面，可用非金属测隙规（塞尺）测定探头的间隙，对于没有条件使用塞尺的，也可用连接探头导线到延伸电缆及前置器的电气方法整定探头间隙；③当探头间隙调整合适后，旋紧防松螺母。此时应注意，过分旋紧会使螺纹损坏。 4.2延伸电缆的安装 延伸电缆作为连接探头和前置器的中间部分，是涡流传感器的一个重要组成部分，所以延伸电缆的安装应保证在使用过程中不易受损坏，应避免延伸电缆的高温环境。探头与延伸电缆的连接处应锁紧，接头用热缩管包裹好，这样可以避免接地并防止接头松动。在盘放延伸电缆时应避免盘放半径过小而折坏电缆线。一般要求延伸电缆盘放直径不得小于55mm。 4.3前置器的安装 前置器是整个传感器系统的信号处理部分，要求将其安装在远离高温环境的地方，其周围环境应无明显的蒸汽和水珠、无腐蚀性的汽体、干燥、振动小、前置器周围的环境温度与室温相差不大的地方。安装时前置器壳体金属部分不要同机壳或大地接触。安装时必须避免有其他干扰信号影响测量电路，采用适当的隔离和屏蔽接地，将信号所受的干扰降至最低限度。 4.4转速传感器安装间隙的锁定 转速传感器可采用塞尺测量安装间隙的方法进行安装。在探头端面和被测面之间塞入设定安装间隙厚度的塞尺，常规的安装间隙约为1.3mm左右。当探头端面和被测面压紧塞尺时，紧固探头即可。 4.5轴位移的零位锁定 由于轴位移检测位置选择不同，检测方式不同（两个检测探头测同一个推力面，或者两个探头分别测推力面的正反两面）其零点锁定安装方法也存在差异，常用的轴位移传感器零位锁定须参考的因素： a）大轴推力瓦的间隙△值 b）大轴所在位置（即大轴推力盘已靠在推力瓦的工作面或非工作面） c）位移监测器（量程）及传感器的校验数据 5 维护及故障处理 振动与位移的准确测量对于稳定运行至关重要，一般振动和位移探头都是成对安装的，如果其中一个不正常，若该点处的温度以及其
电涡流传感器的工作原理
ECT -王素红------------------------------------------------------------利用电涡流传感器测量位移 l 电涡流传感器的工作原理 一块金属放置在一个扁平线圈附近，相互并不接触，如图l所示。当线圈中通过以高频正弦交变电流时，线圈周围的空间就产生交变磁场，此交变磁场在邻近金属导体中产生电涡流。而此电涡流也产生交变磁场阻碍外磁场的变化。由于磁场的反作用，使线圈中电流和相位都发生变化。也即引起线圈的等效阻抗发生变化，线圈的电感量也发生变化，因此可用线圈阻抗的变化来反映金属导体的电涡流效应。这就是电涡流传感器的工作原理。 电涡流传感器的最大特点是非接触测量，这是它引起广泛兴趣的主要原因，其优点是灵敏高、结构简单、抗干扰能力强、不受油污等介质的影响。 涡流传感器提离效应的ANSYS模拟* 任吉林，刁海波，唐继红，俞佳，宋凯 在涡流检测中，提离效应是指应用放置式线圈时，线圈与工件之间的距离变化引起线圈阻抗变化的现象。该提离效应对于涡流检测的不同应用场合，可能是干扰因素需要抑制(如导电材料的探伤或电导率测量)，可能是有用信息需要提取(如金属基体表面膜层厚度测量) 在涡流检测中，当有交流电通过放置式线圈时，会产生一个交变磁场，线圈接近金属试块时，由于交变磁场的作用会在金属试块上感生出涡流，此涡流也产生一个与原来磁场相反的交变磁场，两个交变磁场相互叠加，便决定了探头线圈的阻抗。当金属板电导率，形状，有无缺陷或提离间隙等外界条件发生变化时，涡流及涡流产生的反磁场也将发生变化，从而线圈的阻抗也随之发生变化。通过探头线圈阻抗变化的测量便可以推断试件影响因素的变化(如电导率，缺陷，膜层厚度等)。 提离效应随着磁场强度变化的不同也有所不同，当磁场强度变化大时，线圈阻抗的变化率也会随之增大。提离效应表现的也很明显。 对于非铁磁性金属板，随着提离间隙的增大，线圈阻抗增大，反映到电阻和电抗上分 别为：电阻随着提离的增大而减小，电抗随着提离的增大而增大。对于不同电导率的金属，阻抗随提离变化的反映也有所不同，在相同提离变化下，随着金属板电导率的增加，金属板上感生出的涡流变大，涡流产生的反磁场也变大，对阻抗的最终影响是使得阻抗的变化量增大。无论金属板电导率怎么变化，提离的最终结果都是使阻抗值趋于线圈的空载值。对于空芯和带有磁芯的线圈来说，在相同的外界条件和施加载荷下，阻抗变化规律一致，只是阻抗的变化量有所不同。通过实际实验的数据可以看出，实验中测量得到的电阻和电抗的值与ANSYS理论分析值相吻合，检测线圈阻抗的变化规律也与ANSYS理论分析规律相符。利用ANSYS分析软件模拟涡流检测中的提离效应问题是方便可行的，且仿真得出的数据准确可信，为涡流检测的应用提供了有意义 新型电涡流测厚测量在胶片厚度系统中的应用 陈才旷，李文庆 由于各种测量方式本身的原理以及生产过程中的设备和环境的实际情况，使其又具有各自的优缺点，在各自的使用方面有着不同的局限性。其中： (1)射线测量方式：具有精度较高，可对单位重量直接进行测量等特点，所以，国外也称该测量方式为基重测量，但该测量方式最大的问题是安全与环保问题，随着人们环保意识的提高，对于采用射线方式已经逐渐退出历史舞台，特别是老设备上该测量方式的退役、更换，对射源的处理、安全防护要求更高。 (2)激光测量方式：激光测量采用的是CCD激光位移传感器，对被测物位置进行测量，该测量方式精度高、速度快，但对现场使用条件要求高，特别是焦烟、温度的影响，以及测量要

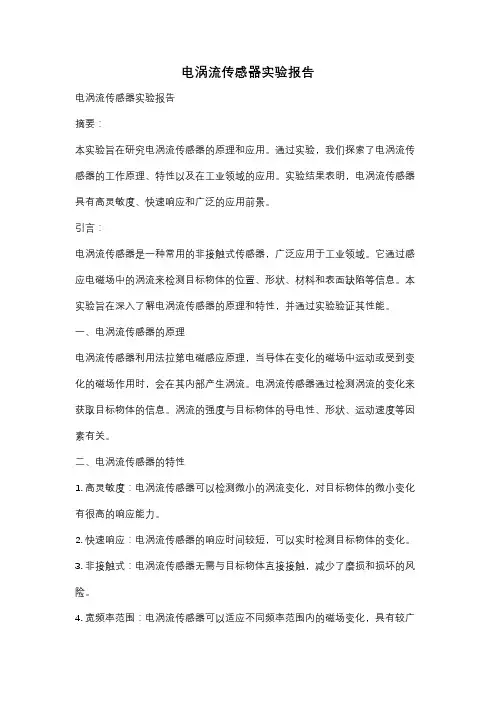

电涡流传感器
电涡流传感器——静态标 定 一、实验目的 1．了解电感式、电容式传感器的结构、工作原理 2．了解调幅电路的特点，测试电涡流传感器的电路特点，测试电涡流传感器的变换特性 3．了解电涡流传感器及电路的灵敏度、线性度数据处理方法 二、实验原理 1．概述 电涡流传感器是70年代中期迅速发展的一种新型电传感器，它广泛应用于机械位移、振动监测、金属材料鉴别、无损探伤等技术领域。 2．变换原理 电涡流传感器通常由扁平环形线圈组成，见图一。在线圈中通以高频电流，频率一般为1~3MHz左右，在线圈中产生高频交变磁场，当导电金属板接近线圈时，交变磁场在板的表面感应电流，即涡电流。电涡流也产生一个反向磁场，从而消弱原磁场，也就相应改变了原线圈的自感量L和阻抗Z，其变化与金属涡流片的电阻率ρ、导磁率μ、金属涡流片厚度h、线圈的激励频率ω、温度t以及与线圈的距离δ有关，即 若仅改变δ，其它参数不变，Z仅是位移δ的单值函数，这样可以实现位移的测量。
图1 涡流式位移传感器的基本结构及工作原理图 3．测量电路 测量电路通常有阻抗分压式调幅电路及调频电路，本实验用的为调幅电路。 三、实验部件 电涡流传感器、电涡流传感器实验模块、螺旋测微仪、电压表、示波器 四、实验步骤 1、连接主机与实验模块电源及传感器接口，电涡流线圈与涡流片须保持平行，安装好测微仪，涡流变换器输出接电压表20V档。 2、开启主机电源，用测微仪带动涡流片移动，当涡流片完全紧贴线圈时输出电压为零（如不为零可适当改变支架中线圈的角度），然后旋动测微仪使涡流片离开线圈，从电压表有读数时每隔0.2mm记录一个电压值，将V、X值填入下表，作出曲线，指出线性范围，求出灵敏度。 3、示波器接电涡流线圈与实验模块输入端口，观察电涡流传感器的激励信号频率，随着线圈与电涡流片距离的变化，信号幅度也发生变化，当涡流片紧贴线圈时电路停振，输出为零。 五、实验报告要求

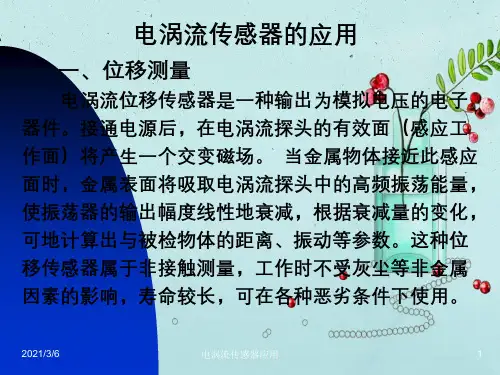

电涡流传感器的应用
电涡流传感器的应用 电涡流传感器在汽轮机轴系监测中的应用 1 电涡流传感器检测原理及系统组成 当线圈有高频电流通过时，线圈附近的金属体就会产生涡流，涡流的磁场反作用在线圈上，可改变其电感。若线圈外形尺寸及激励电流固定，则电感只与距离有关。电涡流传感器、前置器和监测卡组成一个完整的测量回路，监测卡向前置器提供24V 供电电源，并接收前置器输出的检测电压（-2～-20V ）。在监测卡中，可设置报警和保护定值，还可输出标准电流信号，送至DCS 系统进行显示。目前，在火力发电厂中大量应用BENTLY公司3500 系统和EPRO 公司MMS6000 系统，其检测原理相同，传感器特性相近，只是在软件功能上有所差异。电涡流传感器线圈直径8～25mm 不等，传感器线圈直径越大，灵敏度越低，测量范围也越大。 2 电涡流传感器安装注意事项 涡流传感器具有非接触、线性度好、精确度高等特点，在电厂主要用来测量汽轮机轴系位移和振动相关参数，包括轴向位移、差胀、轴相对振动、零转速和键相等。电涡流传感器在出厂前均已进行校验但在安装前，应重新校验，以确保传感器功能正常。在初次安装或机组大修后重新安装时,需对其进行校验，并注意一些安装细节。 2.1 传感器安装间隙 电涡流传感器线性度好,万用表测量的安装间隙电压即可准确反映间隙大小,无需塞规测量物理间隙。轴相对振动的测量利用了电涡流传感器的动态频率响应和幅值响应特性，通过输出电压中交流电压分量的幅值来检测相对振动。因此，对传感器和被测面的安装间隙无严格要求，只要求传感器工作在线性区。一般使用8 mm 电涡流传感器，其线性区间在-2～-18V 左右，安装间隙电压在-10～-11V 。在测量键相和零转速时，当键相凹槽或测速齿经过传感器检测面，传感器输出电压仅变化一次，输出电压的频率与转速成正比。因此，安装时也只需保证传感器在线性区工作即可。以8 mm 电涡流传感器为例，一般安装间隙定在 1.5 mm 左右。电涡流传感器测量轴向位移利用了传感器的静态特性，通过输出电压的变化检测实际位移量，输出电压与位移有一一对应关系。因此，必须根据实际情况合理确定“零位”，算出安装间隙，再进行安装。 2.2 延伸电缆的使用 延伸电缆连接电涡流传感器和前置器，传递电涡流传感器的测量信号。在电厂新建机组调试时，曾发现安装单位因不了解热缩套管的作用，安装电涡流传感器后，未使用热缩套管保护延伸电缆的镀金接头，以致测量信号一直存在毛刺。经检查，为镀金接头与外保护套管的金属内壳接触。由于镀金接头本身和前置器的COM 端相通，造成镀金接头接地，对测量信号造成干扰。因此，在电涡流传感器接线盒安装定位后，应使用热缩套管保护延伸电缆的镀金接头，避免镀金接头接地。如果传感器安装在有轴封蒸汽等轴承附近，还应注意延伸电缆应尽量远离高温或者有高温蒸汽的地方，以免损坏。 涡流传感器非接触测量数据处理测距系统 电涡流传感器是基于涡流效应的新型传感器。电涡流传感器采用的是感应电涡流原理，当带有高频电流的线圈靠近被测金属时，线圈上的高频电流所产生的高频电磁场便在金属表面上产生感应电流，电磁学上称之为电涡流。电涡流传感器能静态和动态地非接触、高线性度、高分辨力地测景被测金属导体距探头表面的距离。它是一种非接触的线性化计量工具。 电涡流传感器能通过电路可将被测金属相对于传感器探头之阔距离的变化转化为电压或电流变化。准确测量被测体(必须是金属导体)与探头端面之间静态和动态的相对位移变化。在旋转机械和振动研究分析测量中，对非接触的高精度振动信号、位移信号，能连续准确地采
德国米铱电涡流传感器原理介绍
德国米铱公司电涡流传感器原理介绍 电涡流测量原理是一种非接触式测量原理。这种类型的传感器特别适合测量快速的位移变化，且无需在被测物体上施加外力。而非接触测量对于被测表面不允许接触的情况，或者需要传感器有超长寿命的应用领用意义重大。 严格来讲，电涡流测量原理应该属于一种电感式测量原理。电涡流效应源自振荡电路的能量。而电涡流需要在可导电的材料内才可以形成。给传感器探头内线圈提供一个交变电流，可以在传感器线圈周围形成一个磁场。如果将一个导体放入这个磁场，根据法拉第电磁感应定律，导体内会激发出电涡流。根据楞兹定律，电涡流的磁场方向与线圈磁场正好相反，而这将改变探头内线圈的阻抗值。而这个阻抗值的变化与线圈到被测物体之间的距离直接相关。传感器探头连接到控制器后，控制器可以从传感器探头内获得电压值的变化量，并以此为依据，计算出对应的距离值。电涡流测量原理可以运用于所有导电材料。由于电涡流可以穿透绝缘体，即使表面覆盖有绝缘体的金属材料，也可以作为电涡流传感器的被测物体。独特的圈式绕组设计在实现传感器外形极致紧凑的同时，可以满足其运转于高温测量环境的要求。 所有德国米铱公司的电涡流传感器都可以承受有灰尘，潮湿，油污和压力的测量环境。尽管如此，电涡流传感器的使用也有一些限制。举例来讲，对于不同的应用，都需要做相应的线性度校准。而且，传感器探头的输出信号也会受被测物体的电气和机械性能影响。然而，正是这些使用过程中的限制，使米铱公司的电涡流传感器拥有达到纳米级别的分辨率。目前，德国米铱公司电涡流传感器可以满足100μm到100mm的测量量程。根据量程的不同，安装空间也可以达到2mm到140mm的范围。 离开位移传感器的机械工程几乎是很难想象的。这些位移传感器被用来控制不同的运动，监控液位，检查产品质量以及其他很多应用。这里我们谈谈传感器都可能面对哪些不同的情况以及恶劣的使用环境，以及如何客服不利因素。传感器经常被应用于非常恶劣的环境，例如油污，热蒸汽或者剧烈波动的温度。一些传感器还要在振动部件上使用，在强电磁场内或者需要离开被测物体一定的距离使用。对一些重要的应用，还需要对精度，温度稳定性，分辨率和截止频率提出要
