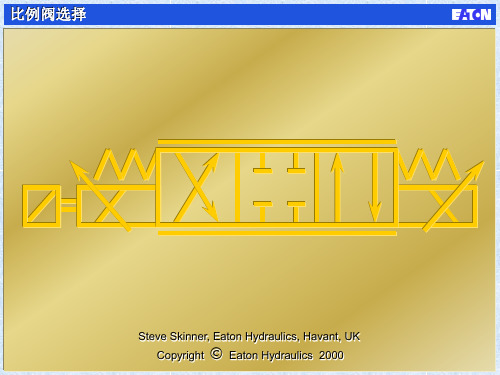

比例阀选择 (含注释)
Steve Skinner, Eaton Hydraulics, Havant, UK
◆阀芯结构◆额定流量◆功率容量◆开环/ 闭环◆阀响应
◆线性度
◆重复性
◆再现性
◆滞环
◆压力增益
B
P T
A 20N
A B
T
T
P 进口节流和出口节流（对称）阀芯
这是最常见的比例阀阀芯，这里，在给定开度情况下，所有阀口的过流面积都是相等的。对于对称液压执行元件（如液压马达），这种阀同时可实现进口节流和出口节流控制，对于非对称液压执行元件（如液压缸），根据运动方向，进口节流或出口节流控制中的一个将占主导地位。
阀芯结构
◆阀芯结构
◆额定流量
◆功率容量
◆开环/ 闭环
◆阀响应
◆线性度
◆重复性
◆再现性
◆滞环
◆压力增益
B
P T
A 28S
A B
T
T
P 出口节流阀芯只在A 口至T 口和B 口至T 口的流道上具有节流作用，而在P 口至A 口和P 口至B 口的流道上无节流作用（就像在普通换向阀中一样）。
出口节流阀芯可用于液压缸和液压马达，常用于控制拉力负载。
B
P T
A 22A
A B
T T
P 进口节流阀芯仅在KDG4V 3S 型比例阀上使用，其在P 口至A 口和P 口至B 口的流道上具有节流作用。
B
P T
A 20N10
A B
T
T
P 非对称阀芯
为了最优控制非对称液压执行元件，大多数比例方向阀都采用非对称阀芯结构，在这种情况下，P 口至A 口或P 口至B 口流道上的节流作用比P 口至B 口或B 口至T 口的要小，例如，若2:1的阀芯用于2:1的液压缸，则进口节流控制和出口节流控制的作用就相同。
B
P
T
A 8 bar
2 : 1
在图示简单举例中，可说明对称阀芯的优点。在该图示中，空载液压缸由比例阀和压力调节器来控制。
B
P
T
A 8 bar
2 : 1
P = 8 bar
当液压缸活塞杆回缩时，压力调节器将使比例阀P 口至B 口之间的流道压降保持为8bar 。
B
P
T
A 8 bar
2 : 1
P = 32 bar
因A 口至T 口的流量为P 口至B 口流量的两倍（对于2:1的液压缸），所以A 口至T 口之间的压降将是P 口至B 口压降的4倍（如为32bar ）。
B
P
T
A 8 bar
2 : 1
P = 32 bar
32 bar
64 bar
72 bar
1)无杆腔背压为32bar ，有杆腔的压力就应为64bar 。
2)因此，为使空载液压缸移动，P 口最小压力应为72bar 。
B P
T
A 8 bar
2 : 1
P = 8 bar
2:1 SPOOL
若将比例阀阀芯变为非对称式（比例为2:1），P 口至B 口的压降则为8bar ，其由压力调节器设定。
B P
T
A 8 bar
2 : 1
P = 8 bar
2:1 SPOOL
不过，若2:1的阀芯控制2:1的液压缸，则A 口至T 口的压降也为8bar 。
B P
T
A 8 bar
2 : 1
P = 8 bar
8 bar
16 bar
24 bar
2:1 SPOOL
无杆腔的背压力为8bar ，有杆腔的压力为16bar ，P 口的最小压力为24bar 。
使用非对称阀芯将会使P 口最小压降从72bar 降至为24bar 。
20N A B T T P A
B
T T
P 28S A B
T
T
P A
B
T T P 阀芯选择
因此，选择阀芯节流特性是由执行元件类型和负载性质所决定的。
B P T A
2C
B
P T
A
33C
B
P T
A
5C
阀芯中位机能
对于大多数比例方向阀而言，也可以使用不同的中位机能。
中位机能的正确选择主要取决于负载特性和系统中其它控制
阀，例如，若比例阀用于防止执行元件运动，则中位机能应
选择为O型（2C），但若使用电磁阀或先导式单向阀，则选
用Y型（33C）中位机能更合适。
◆阀芯结构◆额定流量◆功率容量◆开环/ 闭环◆阀响应
◆线性度
◆重复性
◆再现性
◆滞环
◆压力增益
B
P
T
A 5 bar P
l / min
Q R 3 l/min
550 l/min
Q R 1)额定流量可以定义为阀口压降为5bar （最大开口度）时，比例阀所通过的流量。
2)通过改变阀芯节流槽的大小、形状或数量，可获得不同的额定流量。
3)目前，比例阀的额定流量范围为3~
流量计算
A 1
V 1
Q
1
Q R= ?
正确确定比例阀大小是非常重要的，
若比例阀太小，则将不能保证执行元
件的运动速度，若比例阀太大，则需
要产生很小的阀口开度，这样就很难
控制。
A 1A 2
F
P S P 1P 2
P T
然而，因比例阀可以控制进入和流出液压执行元件的流量，所以，正确选择比例阀大小并不像选择普通换向阀那样简单。
