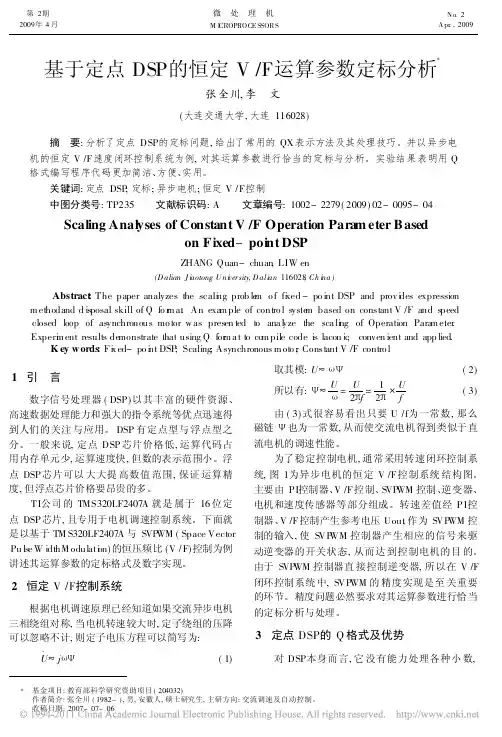

DSP 数据的定标

定点DSP和浮点DSP的区别与比较

定点与浮点运算DSP 的比较 DSP数字信号处理器是一种特别适合于进行数字信号处理的微处理器，主要用于实时快速地实现各种数字信号处理算法。定点运算DSP 在应用中已取得了极大的成功，而且仍然是DSP 应用的主体。然而，随着对DSP 处理速度与精度、存储器容量、编程的灵活性和方便性要求的不断提高、自80 年代中后期以来，各DSP 生产厂家陆续推出了各自的32bit浮点运算DSP。 和定点运算DSP 相比，浮点运算DSP 具有许多优越性：浮点运算DSP 比定点运算DSP 的动态范围要大很多。 定点DSP 的字长每增加1bit,动态范围扩大6dB。16bit 字长的动态范围为96dB。程序员必须时刻关注溢出的发生。例如，在作图像处理时，图像作旋转、移动等，就很容易产生溢出。这时，要么不断地移位定标，要么作截尾。前者要耗费大量的程序空间和执行时间，后者则很快带来图像质量的劣化。总之，是使整个系统的性能下降。在处理低信噪比信号的场合，例如进行语音识别、雷达和声纳信号处理时，也会发生类似的问题。 32bit 浮点运算DSP 的动态范围可以作到1536dB，这不仅大大扩大了动态范围，提高了运算精度，还大大节省了运算时间和存储空间，因为大大减少了定标，移位和溢出检查。 由于浮点DSP 的浮点运算用硬件来实现，可以在单周期内完成，因而其处理速度大大高于定点DSP。这一优点在实现高精度复杂算法时尤为突出，为复杂算法的实时处理提供了保证。 32bit 浮点DSP 的总线宽度较定点DSP 宽得多，因而寻址空间也要大得多。这一方面为大型复杂算法提供了可能、因为省的DSP 目标子程序已使用到几十MB 存储器或更多；另一方面也为高级语言编译器、DSP 操作系统等高级工具软件的应用提供了条件。 DSP 的进一步发展，必然是多处理器的应用。新型的浮点DSP 已开始在通信口的设置和强化、资源共享等方面有所响应。 TMS320C6000家族为高性能DSP，包括： TMS320C62X定点DSP系列、TMS320C64X定点DSP系列、TMS320C67X定点DSP系列。 TMS320C62X系列 工作频率：150-300MHz，运行速度：1200-2400MIPS，内部2个乘法器、6个算术逻辑单元，超长指令字（VLIW）结构，大容量的片内存储器和大范围的寻址能力，4个DMA接口，2个多通道缓存串口，2个32位片内外设。 TMS320C64X系列 工作频率：400-600MHz，运行速度：3200-4800MIPS，具有特殊功能的指令集。 TMS320C67X系列，为高性能浮点DSP 工作频率：100-225MHz，运行速度：600-1350MIPS，具有4个浮点/定点算术逻辑单元，2个定点算术逻辑单元，2个浮点/定点乘法器。

DSP定点运算-Q格式

DSP芯片的定点运算---Q格式(转) 2008-09-03 15:47 DSP芯片的定点运算 1．数据的溢出： 1>溢出分类： 上溢（overflow）： 下溢（underflow） 2>溢出的结果： Max Min 上溢在圆圈上按数据逆时针移动；下溢在圆圈上顺时钟移动。 例：signed int ：32767+1＝－32768；-32768-1＝32767 unsigned char：255+1＝0；0-1＝255 3>为了避免溢出的发生，一般在DSP中可以设置溢出保护功能。当发生溢出时，自动将结果设置为最大值或最小值。 2．定点处理器对浮点数的处理： 1>定义变量为浮点型（float，double），用C语言抹平定点处理器和浮点处理器 的区别，但是程序的代码庞大，运算速度也慢。 2>放大若干倍表示小数。比如要表示精度为0.01的变量，放大100倍去运算， 运算完成后再转化。但是这个做法比较僵硬，如要将上面的变量重新定义成 0.001精度，又需要放大1000倍，且要重新编写整个程序，考虑溢出等问题。 3>定标法：Q格式：通过假定小数点位于哪一位的右侧，从而确定小数的精度。 Q0：小数点在第0位的后面，即我们一般采用的方法 Q15 小数点在第15位的后面，0～14位都是小数位。 转化公式：Q＝（int）（F×pow（2，q）） F＝（float）（Q×pow（2，－q）） 3．Q格式的运算 1>定点加减法：须转换成相同的Q格式才能加减 2>定点乘法：不同Q格式的数据相乘，相当于Q值相加 3>定点除法：不同Q格式的数据相除，相当于Q值相减 4>定点左移：左移相当于Q值增加 5>定点右移：右移相当于Q减少 4．Q格式的应用格式 实际应用中，浮点运算大都时候都是既有整数部分，也有小数部分的。所以要选择 一个适当的定标格式才能更好的处理运算。一般用如下两种方法： 1>使用时使用适中的定标，既可以表示一定的整数复位也可以表示小数复位，如 对于2812的32位系统，使用Q15格式，可表示－65536.0～65535.999969482 区间内的数据。

DSP实验手册实验一CCS使用及DSP的运算(精)

实验一 CCS使用及DSP 基本数学运算 一、实验目的： 1、熟悉CCS 集成开发环境，掌握工程的生成方法； 2、熟悉SEED-DTK5416实验环境； 3、掌握CCS 集成开发环境的调试方法； 4、了解数在计算过程中的定标，掌握数的定点、浮点表示方法，定点、浮点基本运算以及定点、浮点间的相互转换。 二、实验内容： 1、 DSP源文件的建立； 2、 DSP程序工程文件的建立； 3、编译与链接的设置，生成可执行的DSP 文件； 4、进行DSP 程序的调试与改错； 5、学习使用CCS 集成开发工具的调试工具； 6、观察实验结果； 三、实验知识背景： 在DSP 编程过程中，数以二进制、十进制、与十六制表示均可。在定点DSP 的运算过程中，数一般采用二进制与二进制补码的形式进行运算的。其中二进制数只能代表正数不能代表负的数，而二进制补码记数系统弥补了这一缺点。它的构成如下； 在二进制的基础上，加一符号位。符号位位于二进制数的最高位

当为正数时，符号位为0，为负数时，符号位为1 当采用二进制补码进行数的运算时，具有如下的两个优点： 可以将加法与减法统一成加法运算 符号位可以进行扩展，而其数值不变，这可以使一个比较小的数存放到比较大的寄存器当中 例： 1×2 + 0×1 = -2 （11110）2 = 1×（-16）+ 1×8 + …… + 当将其符号位扩展三位，放入一8位的寄存器中 1×2 + 0×1 = -2 （11111110）2 = 1×（-128）+ 1×64 + …… + 这将为运算提供极大的方便，因而在定点的DSP 中，大多数情况采用二进制补码形式。 C5000系列的DSP 硬件只支持定点运算，浮点运算要通过软件来实现。其运算字长为16位，也就是说，DSP 所能表示的整数的范围也就决定了，其范围为－32768到32767。而在很多情况下，数学运算过程中不一定是整数，而且动态范围也不是固定不变的。如何解决这个问题？对于只支持定点运算的CPU 来说，在硬件上并没有提供小数点定位的机制。只有靠软件中人为地假设将小数点放在16位数据中的不同位置，就可以表示不同大小与不同精度的数据了，这就是数的定标。 数的定标有Q 与S 两种表示方法。在Q 表示法中，Q 代表（Quantity of Fractional Bits）数中尾数部分的位数，即小数点右边的位数。而S 表示法中，S 代表数中整数部分的位数，即小数点左边的位数。实用中一般用Q 表示法，例：Q 0表示小数点在第0位的右边，即为整数。Q 15表数小数点在第15位的右边，即为小于1的小数（以二进制补码表示，第15位为符号位）。下表给出了16位数的16种不同的Q 表示法。并列出了它们所能表示的十进

DSP中的浮点小数与定点小数

DSP中的浮点小数与定点小数 在DSP世界中，由于DSP芯片的限制,经常使用定点小数运算。所谓定点小数，实际上就是用整数来进行小数运算。下面先介绍定点小数的一些理论知识，然后以C语言为例，介绍一下定点小数运算的方法。在TI C5000 DSP系列中使用16比特为最小的储存单位，所以我们就用16比特的整数来进行定点小数运算。 先从整数开始，16比特的储存单位最多可以表示0x0000到0xffff，65536种状态，如果它表示C语言中的无符号整数的话，就是从0到65535。如果需要表示负数的话，那么最高位就是符号位，而剩下的15位可以表示32768种状态。这里可以看出，对于计算机或者DSP芯片来说，符号并没有什么特殊的储存方式，其实是和数字一起储存的。为了使得无论是无符号数还是符号数，都可以使用同样的加法减法规则，符号数中的负数用正数的补码表示。 我们都知道-1 + 1 =0，而0x0001表示1，那么-1用什么来表示才能使得-1 + 1 =0呢？答案很简单：0xffff。现在就可以打开Windows的计算器，用16进制计算一下0xffff+0x0001，结果是0x10000。那么0x10000和0x0000等价麽，我们刚才说过用16比特来表达整数，最高位的1是第17位，这一位是溢出位，在运算寄存器中没有储存这一位，所以结果是低16位，也就是0x0000。现在我们知道负数的表达方式了。举个例子：-100。首先我们需要知道100的16进制，用计算器转换一下，可以知道是0x0064，那么-100就是0x10000 - 0x0064，用计算器算一下得0xff9c。还有一种简单的转换符号的方法，就是取反加一：把数x写成二进制格式，每位0变1，1变0，最后把结果加1 就是-x了。 好，复习了整数的相关知识之后，我们进入定点小数运算环节。所谓定点小数，就是小数点的位置是固定的。我们是要用整数来表示定点小数，由于小数点的位置是固定的，所以就没有必要储存它（如果储存了小数点的位置，那就是浮点数了）。既然没有储存小数点的位置，那么计算机当然就不知道小数点的位置，所以这个小数点的位置是我们写程序的人自己需要牢记的。 先以10进制为例。如果我们能够计算12+34=46的话，当然也就能够计算1.2+3.4 或者0.12+0.34了。所以定点小数的加减法和整数的相同，并且和小数点的位置无关。乘法就不同了。12*34=408，而1.2*3.4=4.08。这里1.2的小数点在第1位之前，而4.08的小数点在第2位之前，小数点发生了移动。所以在做乘法的时候，需要对小数点的位置进行调整？！可是既然我们是做定点小数运算，那就说小数点的位置不能动！！怎么解决这个矛盾呢，那就是舍弃最低位。也就说 1.2*3.4=4.1，这样我们就得到正确的定点运算的结果了。所以在做定点小数运算的时候不仅需要牢记小数点的位置，还需要记住表达定点小数的有效位数。上面这个例子中，有效位数为2，小数点之后有一位。 现在进入二进制。我们的定点小数用16位二进制表达，最高位是符号位，那么有效位就是15位。小数点之后可以有0 - 15位。我们把小数点之后有n位叫做Qn，例如小数点之后有12位叫做Q12格式的定点小数，而Q0就是我们所说的整数。 Q12的正数的最大值是0 111.111111111111，第一个0是符号位，后面的数都是1，那么这个数是十进制的多少呢，很好运算，就是0x7fff / 2^12 =

DSP芯片的简介

[摘要] 让你说出知道的芯片的名称，你可能会一时想不起，也不能一一罗列DSP 芯片都有哪些。或许是对DSP芯片深刻的了解才了然于心，由于种种原因的忘却；或许是因为大家在说DSP芯片好，既然大家都说好，那才是真的好，至于怎样好，可能是似懂非懂。那好吧，不管是懂还是不懂，现在让我们从新的视角来读懂这个芯片的世界，让你发现不曾明白的细节 让你说出知道的芯片的名称，你可能会一时想不起，也不能一一罗列DSP芯片都有哪些。或许是对DSP芯片深刻的了解才了然于心，由于种种原因的忘却；或许是因为大家在说DSP芯片好，既然大家都说好，那才是真的好，至于怎样好，可能是似懂非懂。那好吧，不管是懂还是不懂，现在让我们从新的视角来读懂这个芯片的世界，让你发现不曾明白的细节。 DSP芯片，也称数字信号处理器，采用特殊的软硬件结构，是一种专注于进行数字信号处理运算的微处理器，其主要应用是实时快速地实现各种数字信号处理，是数字信号处理理论实用化过程的重要技术工具。在语音处理、图像处理等技术领域得到了广泛的应用。那根据对DSP芯片的理解来对比与其他芯片的最要的区别是什么？杭州海康威视数字技术股份有限公司的高级嵌入式开发经理黄田认为，DSP芯片与其它芯片的最大区别在于它拥有针对各种算法设计的大量专用指令，比如各种向量运算。另外DSP芯片在设计时更多地考虑到数据总线的带宽以及吞吐量，避免数据访问成为影响算法性能的瓶颈。 芯片的基本结构 为了快速地实现数字信号处理运算，DSP芯片一般都采用特殊的软硬件结构。下面简单介绍DSP芯片的基本结构。 （1）哈佛结构 主要特点是将程序和数据存储在不同的存储空间中，即程序存储器和数据存储器是两个相互独立的存储器，每个存储器独立编址，独立访问。与两个存储器相对应的是系统中设置了程序总线和数据总线，从而使数据的吞吐率提高了一倍。由于程序和数据在两个分开的空间，因此取指和执行能完全重叠。 （2）流水线操作 流水线与哈佛结构相关，DSP芯片广泛采用流水线以减少指令执行时间，从而增强了处理器的处理能力。处理器可以并行处理二到四条指令，每条指令处于流水线的不同阶段。下面所列是一个三级流水线操作的例子： CLLOUT1

DSP定点运算

一ＤＳＰ定点算数运算 1 数的定标 在定点DSP芯片中，采用定点数进行数值运算，其操作数一般采用整型数来表示。一个整型数的最大表示范围取决于DSP芯片所给定的字长，一般为16位或24位。显然，字长越长，所能表示的数的范围越大，精度也越高。如无特别说明，本书均以16位字长为例。DSP芯片的数以2的补码形式表示。每个16位数用一个符号位来表示数的正负，0表示数值为正，l则表示数值为负。其余15位表示数值的大小。因此， 二进制数0010000000000011b=8195 二进制数1111111111111100b= -4 对DSP芯片而言，参与数值运算的数就是16位的整型数。但在许多情况下，数学运算过程中的数不一定都是整数。那么，DSP芯片是如何处理小数的呢？应该说，DSP芯片本身无能为力。那么是不是说DSP芯片就不能处理各种小数呢？当然不是。这其中的关键就是由程序员来确定一个数的小数点处于16位中的哪一位。这就是数的定标。 通过设定小数点在16位数中的不同位置，就可以表示不同大小和不同精度的小数了。数的定标有Q表示法和S表示法两种。表1.1列出了一个16位数的16种Q表示、S表示及它们所能表示的十进制数值范围。 从表1.1可以看出，同样一个16位数，若小数点设定的位置不同，它所表示的数也就不同。例如， 16进制数2000H=8192，用Q0表示 16进制数2000H=0.25，用Q15表示 但对于DSP芯片来说，处理方法是完全相同的。 从表1.1还可以看出，不同的Q所表示的数不仅范围不同，而且精度也不相同。Q越大，数值范围越小，但精度越高；相反，Q越小，数值范围越大，但精度就越低。例如，Q0 的数值范围是一32768到+32767，其精度为1，而Q15的数值范围为-1到0.9999695，精度为1/32768=0.00003051。因此，对定点数而言，数值范围与精度是一对矛盾，一个变量要想能够表示比较大的数值范围，必须以牺牲精度为代价；而想精度提高，则数的表示范围就相应地减小。在实际的定点算法中，为了达到最佳的性能，必须充分考虑到这一点。 浮点数与定点数的转换关系可表示为： 浮点数(x)转换为定点数(xq)：xq=(int)x* 2Q 定点数(xq)转换为浮点数(x)：x=(float)xq*2-Q 例如，浮点数x=0.5，定标Q=15，则定点数xq=L0.5*32768J=16384，式中LJ表示下取整。反之，一个用Q=15表示的定点数16384，其浮点数为163幼*2-15=16384/32768=0.5。浮点数转换为定点数时，为了降低截尾误差，在取整前可以先加上0.5。 表1.1 Q表示、S表示及数值范围 Q表示 S表示十进制数表示范围 Q15 S0.15 -1≤x≤0.9999695 Q14 S1.14 -2≤x≤1.9999390 Q13 S2.13 -4≤x≤3.9998779 Q12 S3.12 -8≤x≤7.9997559 Q11 S4.11 -16≤x≤15.9995117 Q10 S5.10 -32≤x≤31.9990234 Q9 S6.9 -64≤x≤63.9980469 Q8 S7.8 -128≤x≤127.9960938 Q7 S8.7 -256≤x≤255.9921875

DSP芯片的定点运算

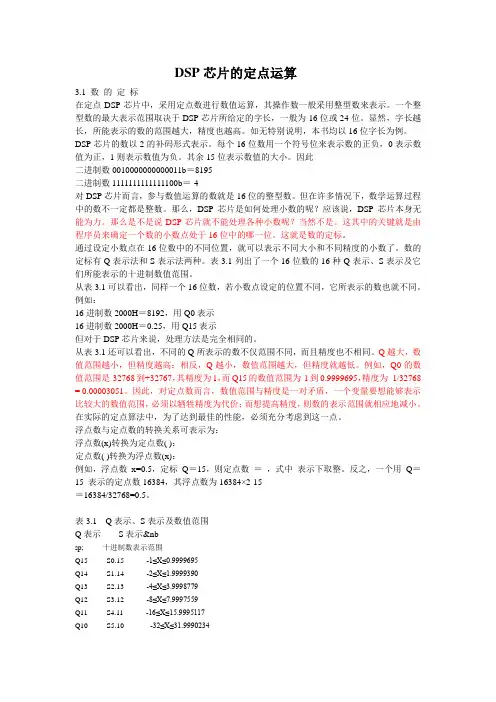

第3章 DSP 芯片的定点运算 3.1 数 的 定 标 在定点DSP 芯片中，采用定点数进行数值运算，其操作数一般采用整型数来表示。一个整型数的最大表示范围取决于DSP 芯片所给定的字长，一般为16位或24位。显然，字长越长，所能表示的数的范围越大，精度也越高。如无特别说明，本书均以16位字长为例。 DSP 芯片的数以2的补码形式表示。每个16位数用一个符号位来表示数的正负，0表示数值为正，1则表示数值为负。其余15位表示数值的大小。因此 二进制数0010000000000011b ＝8195 二进制数1111111111111100b ＝-4 对DSP 芯片而言，参与数值运算的数就是16位的整型数。但在许多情况下，数学运算过程中的数不一定都是整数。那么，DSP 芯片是如何处理小数的呢？应该说，DSP 芯片本身无能为力。那么是不是说DSP 芯片就不能处理各种小数呢？当然不是。这其中的关键就是由程序员来确定一个数的小数点处于16位中的哪一位。这就是数的定标。 通过设定小数点在16位数中的不同位置，就可以表示不同大小和不同精度的小数了。数的定标有Q 表示法和S 表示法两种。表3.1列出了一个16位数的16种Q 表示、S 表示及它们所能表示的十进制数值范围。 从表3.1可以看出，同样一个16位数，若小数点设定的位置不同，它所表示的数也就不同。例如： 16进制数2000H ＝8192，用Q0表示 16进制数2000H ＝0.25，用Q15表示 但对于DSP 芯片来说，处理方法是完全相同的。 从表3.1还可以看出，不同的Q 所表示的数不仅范围不同，而且精度也不相同。Q 越大，数值范围越小，但精度越高；相反，Q 越小，数值范围越大，但精度就越低。例如，Q0的数值范围是-32768到+32767，其精度为1，而Q15的数值范围为-1到0.9999695，精度为 1/32768 = 0.00003051。因此，对定点数而言，数值范围与精度是一对矛盾，一个变量要想能够表示比较大的数值范围，必须以牺牲精度为代价；而想提高精度，则数的表示范围就相应地减小。在实际的定点算法中，为了达到最佳的性能，必须充分考虑到这一点。 浮点数与定点数的转换关系可表示为： 浮点数(x)转换为定点数()：Q q x 2x (int)*= 定点数(q x )转换为浮点数(x)：Q q x -*=2)float (x 例如，浮点数 x=0.5，定标 Q ＝15，则定点数q x ＝??16384327685.0=?，式中 ??表示下取整。反之，一个用 Q ＝15 表示的定点数16384，其浮点数为16384×2-15 ＝16384/32768=0.5。

定点dsp与浮点dsp的比较

定点dsp与浮点dsp的比较 DSP数字信号处理器是一种特别适合于进行数字信号处理的微处理器，主要用于实时快速地实现各种数字信号处理算法 定点运算DSP数字信号处理器在应用中已取得了极大的成功，而且仍然是D SP应用的主体。然而，随着对DSP处理速度与精度、存储器容量、编程的灵活性和方便性要求的不断提高、自80年代中后期以来，各DSP生产厂家陆续推出了各自的32bit浮点运算DSP。 定点DSP指令集 定点DSP指令集是按两个目标来设计的： ·使处理器能够在每个指令周期内完成多个操作，从而提高每个指令周期的计算效率。 ·将存贮DSP程序的存储器空间减到最小（由于存储器对整个系统的成本影响甚大，该问题在对成本敏感的DSP应用中尤为重要）。 和定点运算DSP相比，浮点运算DSP具有许多优越性： 浮点运算DSP比定点运算DSP的动态范围要大很多。定点DSP的字长每增加1bit,动态范围扩大6dB。16bit字长的动态范围为96dB。程序员必须时刻关注溢出的发生。例如，在作图像处理时，图像作旋转、移动等，就很容易产生溢出。这时，要么不断地移位定标，要么作截尾。前者要耗费大量的程序空间和执行时间，后者则很快带来图像质量的劣化。总之，是使整个系统的性能下降。在处理低信噪比信号的场合，例如进行语音识别、雷达和声纳信号处理时，也会发生类似的问题。而32bit浮点运算DSP的动态范围可以作到1536dB，这不仅大大扩大了动态范围，提高了运算精度，还大大节省了运算时间和存储空间，因为大大减少了定标，移位和溢出检查。 由于浮点DSP的浮点运算用硬件来实现，可以在单周期内完成，因而其处理速度大大高于定点DSP。这一优点在实现高精度复杂算法时尤为突出，为复杂算法的实时处理提供了保证。 32bit浮点DSP的总线宽度较定点DSP宽得多，因而寻址空间也要大得多。这一方面为大型复杂算法提供了可能、因为省的DSP目标子程序已使用到几十MB存储器或更多；另一方面也为高级语言编译器、DSP操作系统等高级工具软件的应用提供了条件。 DSP的进一步发展，必然是多处理器的应用。新型的浮点DSP已开始在通信口的设置和强化、资源共享等方面有所响应 ====================================================== TI科学家谈浮点DSP未来发展 自十多年前浮点数字信号处理器(DSP)诞生以来，便为实时信号处理提供了算术上更为先进的备选方案。不过，定点器件至今仍是业界的主流--当然低成本是主要原因。定点DSP每器件产品的价格很低，这对大规模大众市场应用而言是相当重要的优势。 相比较而言，浮点DSP能够实现更快速而简便的开发，因此对开发成本比单位制造成本重要的小规模应用而言，更是最佳的选择。

DSP定标问题解决

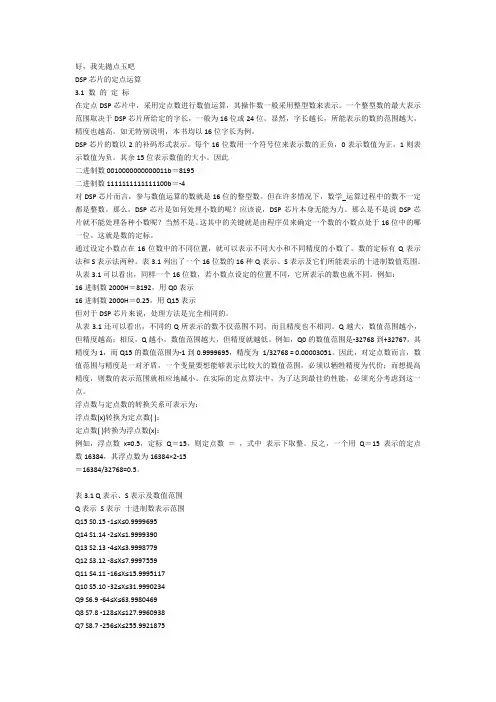

好，我先抛点玉吧 DSP芯片的定点运算 3.1 数的定标 在定点DSP芯片中，采用定点数进行数值运算，其操作数一般采用整型数来表示。一个整型数的最大表示范围取决于DSP芯片所给定的字长，一般为16位或24位。显然，字长越长，所能表示的数的范围越大，精度也越高。如无特别说明，本书均以16位字长为例。 DSP芯片的数以2的补码形式表示。每个16位数用一个符号位来表示数的正负，0表示数值为正，1则表示数值为负。其余15位表示数值的大小。因此 二进制数0010000000000011b＝8195 二进制数1111111111111100b＝-4 对DSP芯片而言，参与数值运算的数就是16位的整型数。但在许多情况下，数学_运算过程中的数不一定都是整数。那么，DSP芯片是如何处理小数的呢？应该说，DSP芯片本身无能为力。那么是不是说DSP芯片就不能处理各种小数呢？当然不是。这其中的关键就是由程序员来确定一个数的小数点处于16位中的哪一位。这就是数的定标。 通过设定小数点在16位数中的不同位置，就可以表示不同大小和不同精度的小数了。数的定标有Q表示法和S表示法两种。表3.1列出了一个16位数的16种Q表示、S表示及它们所能表示的十进制数值范围。从表3.1可以看出，同样一个16位数，若小数点设定的位置不同，它所表示的数也就不同。例如： 16进制数2000H＝8192，用Q0表示 16进制数2000H＝0.25，用Q15表示 但对于DSP芯片来说，处理方法是完全相同的。 从表3.1还可以看出，不同的Q所表示的数不仅范围不同，而且精度也不相同。Q越大，数值范围越小，但精度越高；相反，Q越小，数值范围越大，但精度就越低。例如，Q0的数值范围是-32768到+32767，其精度为1，而Q15的数值范围为-1到0.9999695，精度为1/32768 = 0.00003051。因此，对定点数而言，数值范围与精度是一对矛盾，一个变量要想能够表示比较大的数值范围，必须以牺牲精度为代价；而想提高精度，则数的表示范围就相应地减小。在实际的定点算法中，为了达到最佳的性能，必须充分考虑到这一点。 浮点数与定点数的转换关系可表示为： 浮点数(x)转换为定点数( )： 定点数( )转换为浮点数(x)： 例如，浮点数x=0.5，定标Q＝15，则定点数＝，式中表示下取整。反之，一个用Q＝15 表示的定点数16384，其浮点数为16384×2-15 ＝16384/32768=0.5。 表3.1 Q表示、S表示及数值范围 Q表示S表示十进制数表示范围 Q15 S0.15 -1≤X≤0.9999695 Q14 S1.14 -2≤X≤1.9999390 Q13 S2.13 -4≤X≤3.9998779 Q12 S3.12 -8≤X≤7.9997559 Q11 S4.11 -16≤X≤15.9995117 Q10 S5.10 -32≤X≤31.9990234 Q9 S6.9 -64≤X≤63.9980469 Q8 S7.8 -128≤X≤127.9960938 Q7 S8.7 -256≤X≤255.9921875

DSP实验手册 实验一 CCS使用及DSP的运算

实验一 CCS使用及DSP基本数学运算 一、实验目的： 1、熟悉CCS集成开发环境，掌握工程的生成方法； 2、熟悉SEED-DTK5416实验环境； 3、掌握CCS集成开发环境的调试方法； 4、了解数在计算过程中的定标，掌握数的定点、浮点表示方法，定点、浮点基本运算 以及定点、浮点间的相互转换。 二、实验内容： 1、 DSP源文件的建立； 2、 DSP程序工程文件的建立； 3、编译与链接的设置，生成可执行的DSP文件； 4、进行DSP程序的调试与改错； 5、学习使用CCS集成开发工具的调试工具； 6、观察实验结果； 三、实验知识背景： 在DSP编程过程中，数以二进制、十进制、与十六制表示均可。在定点DSP的运算过程中，数一般采用二进制与二进制补码的形式进行运算的。其中二进制数只能代表正数不能代表负的数，而二进制补码记数系统弥补了这一缺点。它的构成如下； 在二进制的基础上，加一符号位。符号位位于二进制数的最高位 当为正数时，符号位为0，为负数时，符号位为1 当采用二进制补码进行数的运算时，具有如下的两个优点： 可以将加法与减法统一成加法运算 符号位可以进行扩展，而其数值不变，这可以使一个比较小的数存放到比较大的寄存器当中 例： （11110）2 = 1×（-16）+ 1×8 + …… + 1×2 + 0×1 = -2 当将其符号位扩展三位，放入一8位的寄存器中 （11111110）2 = 1×（-128）+ 1×64 + …… + 1×2 + 0×1 = -2 这将为运算提供极大的方便，因而在定点的DSP中，大多数情况采用二进制补码形式。 C5000系列的DSP硬件只支持定点运算，浮点运算要通过软件来实现。其运算字长为16位，也就是说，DSP所能表示的整数的范围也就决定了，其范围为－32768到32767。而在很多情况下，数学运算过程中不一定是整数，而且动态范围也不是固定不变的。如何解决这个问题？对于只支持定点运算的CPU来说，在硬件上并没有提供小数点定位的机制。只有靠软件中人为地假设将小数点放在16位数据中的不同位置，就可以表示不同大小与不同精度的数据了，这就是数的定标。 数的定标有Q与S两种表示方法。在Q表示法中，Q代表（Quantity of Fractional Bits）数中尾数部分的位数，即小数点右边的位数。而S表示法中，S代表数中整数部分的位数，即小数点左边的位数。实用中一般用Q表示法，例：Q0表示小数点在第0位的右边，即为整数。Q15表数小数点在第15位的右边，即为小于1的小数（以二进制补码表示，第15位为符号位）。下表给出了16位数的16种不同的Q表示法。并列出了它们所能表示的十进

DSP总结

最近在对前做的一个DSP项目进行改版，正好借此机会把学习的东西总结一番，此总结针对TI的TMS320F2812而言，编译器为CCS3.1。希望对自己或大家有所帮助。 第1章DSP芯片的定点运算 1．数据的溢出： 1>溢出分类： 上溢（overflow）： 下溢（underflow） 2>溢出的结果： 例：signed int ：32767+1＝－32768；-32768-1＝32767 unsigned char：255+1＝0；0-1＝255 3>为了避免溢出的发生，一般在DSP中可以设置溢出保护功能。当发 生溢出时，自动将结果设置为最大值或最小值。 2．定点处理器对浮点数的处理： 1>定义变量为浮点型（float，double），用C语言抹平定点处理器和浮 点处理器的区别，但是程序的代码庞大，运算速度也慢。 2>放大若干倍表示小数。比如要表示精度为0.01的变量，放大100倍 去运算，运算完成后再转化。但是这个做法比较僵硬，如要将上面的 变量重新定义成0.001精度，又需要放大1000倍，且要重新编写整 个程序，考虑溢出等问题。 3>定标法：Q格式：通过假定小数点位于哪一位的右侧，从而确定小 数的精度。 Q0：小数点在第0位的后面，即我们一般采用的方法 Q15 小数点在第15位的后面，0～14位都是小数位。 转化公式：Q＝（int）（F×pow（2，q）） F＝（float）（Q×pow（2，－q）） 3．Q格式的运算 1>定点加减法：须转换成相同的Q格式才能加减 2>定点乘法：不同Q格式的数据相乘，相当于Q值相加 3>定点除法：不同Q格式的数据相除，相当于Q值相减 4>定点左移：左移相当于Q值增加

dsp定点运算与定标

DSP芯片的定点运算 3.1 数的定标 在定点DSP芯片中，采用定点数进行数值运算，其操作数一般采用整型数来表示。一个整型数的最大表示范围取决于DSP芯片所给定的字长，一般为16位或24位。显然，字长越长，所能表示的数的范围越大，精度也越高。如无特别说明，本书均以16位字长为例。 DSP芯片的数以2的补码形式表示。每个16位数用一个符号位来表示数的正负，0表示数值为正，1则表示数值为负。其余15位表示数值的大小。因此 二进制数0010000000000011b＝8195 二进制数1111111111111100b＝-4 对DSP芯片而言，参与数值运算的数就是16位的整型数。但在许多情况下，数学运算过程中的数不一定都是整数。那么，DSP芯片是如何处理小数的呢？应该说，DSP芯片本身无能为力。那么是不是说DSP芯片就不能处理各种小数呢？当然不是。这其中的关键就是由程序员来确定一个数的小数点处于16位中的哪一位。这就是数的定标。 通过设定小数点在16位数中的不同位置，就可以表示不同大小和不同精度的小数了。数的定标有Q表示法和S表示法两种。表3.1列出了一个16位数的16种Q表示、S表示及它们所能表示的十进制数值范围。 从表3.1可以看出，同样一个16位数，若小数点设定的位置不同，它所表示的数也就不同。例如： 16进制数2000H＝8192，用Q0表示 16进制数2000H＝0.25，用Q15表示 但对于DSP芯片来说，处理方法是完全相同的。 从表3.1还可以看出，不同的Q所表示的数不仅范围不同，而且精度也不相同。Q越大，数值范围越小，但精度越高；相反，Q越小，数值范围越大，但精度就越低。例如，Q0的数值范围是-32768到+32767，其精度为1，而Q15的数值范围为-1到0.9999695，精度为1/32768 = 0.00003051。因此，对定点数而言，数值范围与精度是一对矛盾，一个变量要想能够表示比较大的数值范围，必须以牺牲精度为代价；而想提高精度，则数的表示范围就相应地减小。在实际的定点算法中，为了达到最佳的性能，必须充分考虑到这一点。 浮点数与定点数的转换关系可表示为： 表3.1 Q表示、S表示及数值范围 Q表示 S表示十进制数表示范围 Q15 S0.15 -1≤X≤0.9999695 Q14 S1.14 -2≤X≤1.9999390 Q13 S2.13 -4≤X≤3.9998779

两款主流定点DSP芯片的性能比较(精)

两款主流定点DSP 芯片的性能比较 摘要: TI(Texas Instruments 公司的TMS320C54X 系列和ADI(Analog Devices Inc. 公司的ADSP-218X 系列是目前应用广泛的两款主流16位定点DSP 芯片。以Geffe 发生器和MD5算法的实现为例, 通过对这两款芯片性能的详细比较, 分析研究了它们各自的优缺点。关键词: DSP芯片 TMS320C54X ADSP-218X 性能比较 从1982年第一片数字信号处理器(Digital Signal Processor,DSPTMS320C10产生以来, 经过二十年的发展,DSP 以其卓越的性能、独有的特点, 已成为通信、计算机、消费类电子产品等领域的基础器件。业内人士预言,DSP 将是未来集成电路中发展最快的电子产品, 并成为电子产品更新换代的决定因素, 它将彻底变革人们的工作、学习和生活方式。 DSP[6][8][9]具有两种算术结构:定点和浮点。从理论上讲, 虽然浮点DSP 的动态范围比定点DSP 大, 且更适合于DSP 的应用场合, 但定点运算的DSP 器件的成本较低, 对存储器的要求也较低, 而且耗电较省。定点运算的可编程DSP 器件仍是市场上的主流产品。据统计, 目前销售的DSP 器件中的80%以上属于16位定点可编程DSP 器件。其中,TI 公司的TMS320C54X 系列和ADI 公司的ADSP-218X 系列是目前广泛使用的主流定点DSP 芯片。下面就以它们为研究对象, 结合Geffe 发生器[7]和MD5算法的实现, 对其性能进行分析比较。由于TI 的TMS320VC5402 和ADI 的ADSP-2186N 是使用较多的两款, 硬件性能指标又相近, 有很好的可比性, 所以编程实现时就选择它们为具体芯片。虽然两款DSP 芯片都提供C 编译器, 但是因为效率都不高, 这里我们就不作讨论。下面的论述都是基于直接用汇编语言汇编语言编程的。 1 Geffe发生器与MD5算法 先简单介绍一下两个算法。Geffe 发生器是一种密钥序列发生器, 它利用线性反馈移位寄存器(Linear Feedback Shift Register,LFSR 产生序列密码。Geffe 发生器使用了三个LFSR, 它们以非线性方式组合, 其中两个LFSR 作为复合器的输入, 第

DSP芯片原理与应用指导书-

实验一 CCS开发环境练习 一、实验目的 掌握加减法运算指令。 掌握ccs编译环境的使用 二、实验设备 计算机、SEED-DTK 实验箱、5416EVM 板 三、实验原理 参见教材第3章 四、实验内容 编写程序，分别实现计算z=x+y-w、y=mx+b 五、实验步骤 1、用仿真机将计算机与SEED-DTK系列实验箱连接好，然后打开实验箱电源， 再运行CCStudio v3.3 软件。 2、新建一个项目：点击Project－New，将项目命名为experiment2，然后点击OK，系统会自动生成一个与项目同名的文件夹。注意项目名要用英文名，不要将项目取名为中文名，因为CCS 软件不能识别以中文命名的文件夹。 3、新建一个源文件：点击File－New－Source File 可以打开一个文本编辑窗口，点击保存按键，保存在和项目同名的一个文件夹下面(experiment2，保存类型选择*.ASM（如果源文件是C 语言编写的，保存类型选择*.C,本实验中的例程是使用汇编语言编写的,所以选择*.ASM 为保存类型），我们在这里将保 存名字命名为example4.asm 。

4、在项目中添加源文件：在新建立了一个源文件以后，要想使用CCS 编译器对该源文件进行编译还需要将源文件添加到项目中去。添加方法是在工程管理器中右键单击experiment2.pjt，在弹出的菜单中选择Add Files to project，然后将刚才建立的example4.asm 文件添加到该项目中去。 5、编写源程序： 在工程管理器中双击example4.asm ，将出现文本编辑窗口，在该文本编辑 窗口中输入 如下内容： ***************************************** * * * 计算z=x+y-w * * * ***************************************** .title "example4.asm" .mmregs STACK .usect "STACK",10H ;堆栈的设置 .bss x,1 ;为变量分配4 个字的存储空间 .bss y,1 .bss w,1 .bss z,1 .def _c_int00 .data table .word 10,26,23 ;x,y,w .text _c_int00: STM #0,SWWSR ;插入0 个等待状态

DSP学习之定标总结

DSP学习之定标 许多DSP芯片只支持整数运算，如果现在这些芯片上进行小数运算的话，定点小数运算应该是最佳选择了，此外即使芯片支持浮点数，定点小数运算也是最佳的速度选择。 在DSP 世界中，由于DSP芯片的限制,经常使用定点小数运算。所谓定点小数，实际上就是用整数来进行小数运算。下面先介绍定点小数的一些理论知识，然后以C语言为例，介绍一下定点小数运算的方法。在TI C5000 DSP系列中使用16比特为最小的储存单位，所以我们就用16比特的整数来进行定点小数运算。 先从整数开始，16比特的储存单位最多可以表示0x0000到0xffff，65536种状态，如果它表示C语言中的无符号整数的话，就是从0到65535。如果需要表示负数的话，那么最高位就是符号位，而剩下的15位可以表示32768种状态。这里可以看出，对于计算机或者DSP芯片来说，符号并没有什么特殊的储存方式，其实是和数字一起储存的。为了使得无论是无符号数还是符号数，都可以使用同样的加法减法规则，符号数中的负数用正数的补码表示。 我们都知道-1 + 1 =0，而0x0001表示1，那么-1用什么来表示才能使得-1 + 1 =0呢？答案很简单：0xffff。现在就可以打开Windows的计算器，用16进制计算一下0xffff+0x0001，结果是0x10000。那么0x10000和0x0000等价麽，我们刚才说过用16比特来表达整数，最高位的1是第17位，这一位是溢出位，在运算寄存器中没有储存这一位，所以结果是低16位，也就是0x0000。现在我们知道负数的表达方式了。举个例子：-100。首先我们需要知道100的16进制，用计算器转换一下，可以知道是0x0064，那么-100就是0x10000 - 0x0064，用计算器算一下得0xff9c。 还有一种简单的转换符号的方法，就是取反加一：把数x写成二进制格式，每位0变1，1变0，最后把结果加1就是-x了。 好，复习了整数的相关知识之后，我们进入定点小数运算环节。所谓定点小数，就是小数点的位置是固定的。我们是要用整数来表示定点小数，由于小数点的位置是固定的，所以就没有必要储存它（如果储存了小数点的位置，那就是浮点数了）。既然没有储存小数点的位置，那么计算机当然就不知道小数点的位置，所以这个小数点的位置是我们写程序的人自己需要牢记的。 先以10进制为例。如果我们能够计算12+34=46的话，当然也就能够计算1.2+3.4 或者0.12+0.34了。所以定点小数的加减法和整数的相同，并且和小数点的位置无关。乘法就不同了。12*34=408，而1.2*3.4=4.08。这里1.2的小数点在第1位之前，而4.08的小数点在第2位之前，小数点发生了移动。所以在做乘法的时候，需要对小数点的位置进行调整？！可是既然我们是做定点小数运算，那就说小数点的位置不能动！！怎么解决这个矛盾呢，那就是舍弃最

定点dsp与浮点dsp的比较

定点DSP与浮点DSP的比较 定点运算DSP在应用中已取得了极大的成功，而且仍然是DSP应用的主体。然而，随着对DSP处理速度与精度、存储器容量、编程的灵活性和方便性要求的不断提高、自80年代中后期以来，各DSP生产厂家陆续推出了各自的32bit浮点运算DSP。 和定点运算DSP相比，浮点运算DSP具有许多优越性： 浮点运算DSP比定点运算DSP的动态范围要大很多。定点DSP的字长每增加1bit,动态范围扩大6dB。16bit字长的动态范围为96dB。程序员必须时刻关注溢出的发生。例如，在作图像处理时，图像作旋转、移动等，就很容易产生溢出。这时，要么不断地移位定标，要么作截尾。前者要耗费大量的程序空间和执行时间，后者则很快带来图像质量的劣化。总之，是使整个系统的性能下降。在处理低信噪比信号的场合，例如进行语音识别、雷达和声纳信号处理时，也会发生类似的问题。而32bit浮点运算DSP的动态范围可以作到1536dB，这不仅大大扩大了动态范围，提高了运算精度，还大大节省了运算时间和存储空间，因为大大减少了定标，移位和溢出检查。 由于浮点DSP的浮点运算用硬件来实现，可以在单周期内完成，因而其处理速度大大高于定点DSP。这一优点在实现高精度复杂算法时尤为突出，为复杂算法的实时处理提供了保证。 32bit浮点DSP的总线宽度较定点DSP宽得多，因而寻址空间也要大得多。这一方面为大型复杂算法提供了可能、因为省的DSP目标子程序已使用到几十MB存储器或更多；另一方面也为高级语言编译器、DSP操作系统等高级工具软件的应用提供了条件。 DSP的进一步发展，必然是多处理器的应用。新型的浮点DSP已开始在通信口的设置和强化、资源共享等方面有所响应。 DSP学习进阶 学习TI的各种DSP，本着循序渐进的原则，可以分为多个层次。根据我多年开发DSP的经验，在这里总结一下各个层次的进阶： 1、DSP2000（除了2812）： 进阶：标准C -> C和汇编混合编程 说明：把DSP2000当作单片机来玩就可以了，非常简单。 2、DSP5000（包括DSP2812） 主要：标准C -> C和汇编混合编程 -> DSP/BIOS -> RF3 说明：DSP5000是个中等产品，性能不高不低，基本上也没有开发难度。 3、DSP6000 主要：标准C -> C和汇编混合编程 -> DSP/BIOS -> XDAIS -> RF5

用定点DSP处理器实现浮点DSP仿真

用定点DSP处理器实现浮点DSP仿真 设计师在设计DSP时，如果对于设计的应用仅仅要求它具备很少的浮点功能时，则往往陷入了分尴尬的困境，通常的解决办法是勉强采用价格高的浮点DSP设计。然而现在，由于定点处理器可以运行在相当高的时钟速度，因此可以仿真浮点的运算。这时设计师可以牺牲浮点的计算效率来换取较低的成本和较小的功耗。这样的设计，虽然并不能适应真正的浮点应用；但是却给设计师提供了一个难得的机会，使他们能够从尴尬的困境中解脱出来。 在表达固定小数点数字时，小数点位置的确定决定于究竟是准备采用分数运算，还是整数运算。如何选择小数点的位置，将直接影响数值运算是否简单，存储器需求的多寡；也表现为是在数值的动态范围与数值精度之间的一种折衷选择。如果所表达的数值既要求动态范围宽广，又要求数值的精度分精确，最好选择小数点的位置可以根据数值的大小进行移动的表达方式。 浮点数由指数部分和尾数部分组成，既可以表达很大的数值，也可以表达数值很小的数。而浮点数的指数与尾数部分，则可以分别用定点数格式来表示。规格化了的浮点数不包含额外的符号位，也就是说所有的字符位都是有效位。规格化后的数字，对于一定的位数，可以实现最充分的利用。规格化以后还可以简化两个数值的比较运算。对于指数不同的数值，指数大的数，数

值大；对于指数相同的数，才需要比较尾数的大小。绝大多数的 运算程序都假定输入和输出都是规格化的数。 在应用定点DSP进行仿真浮点计算时，究竟是采用完整的IEEE-754格式，还是采用非IEEE兼容的格式，需要根据在计算时首先考虑数值的动态范围，还是首先考虑数值的精度来决定。有 时还需要采用双精度浮点模式才能满足要求。I EEE单精度浮点格式愫?库。可以通过C/C++语言或者汇编语言来调用。这些程序库应用定点逻辑进行浮点的仿真运算。为了简化计算，有时使用修 改后的IEEE-754更方便。这样可能降低运算周期达10倍之多。 应用定点DSP进行浮点计算的算法 Blackfin DSP的寄存器堆包(file)含有16个16-bit寄存器，也可以把它当作8个32-bit 寄存器来使用。有两个计算单元，数据寄存器堆可以存放32-bit 数据。整套的算术计算和逻辑运算指令集都支持仿真浮点计算， 非IEEE格式；也支持可以显著简化计算要求的多重精度的定点表示方法。为了能够充分利用DSP的寄存器堆包资源，仿真浮点计 算程序可以使用双字格式，即用一个16-bit字表示指数，另一个16-bit字表示尾数。两个字都使用带符号位的2的补码表示法。D SP的体系结构，除了可以将16-bit与32-bit寄存器结合使用以外，还包括有可以简化浮点运算算法的特殊指令：SIGNBITS指令，是将数的符号位返还给该数值。实际是直接传给ASHIFT，而ASHIFT则可以移动小数点的位置，将尾数格式化。
