专用铣床液压系统设计全套图纸

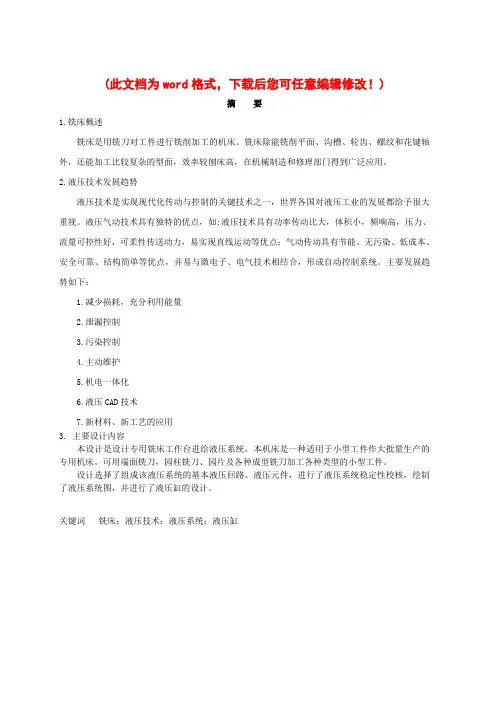

摘要
1.铣床概述
铣床是用铣刀对工件进行铣削加工的机床。铣床除能铣削平面、沟槽、轮齿、螺纹和花键轴外，还能加工比较复杂的型面，效率较刨床高，在机械制造和修理部门得到广泛应用。
2.液压技术发展趋势
液压技术是实现现代化传动与控制的关键技术之一，世界各国对液压工业的发展都给予很大重视。液压气动技术具有独特的优点，如:液压技术具有功率传动比大，体积小，频响高，压力、流量可控性好，可柔性传送动力，易实现直线运动等优点；气动传动具有节能、无污染、低成本、安全可靠、结构简单等优点，并易与微电子、电气技术相结合，形成自动控制系统。主要发展趋势如下：
1.减少损耗，充分利用能量
2.泄漏控制
3.污染控制
4.主动维护
5.机电一体化
6.液压CAD技术
7.新材料、新工艺的应用
3. 主要设计内容
本设计是设计专用铣床工作台进给液压系统，本机床是一种适用于小型工件作大批量生产的专用机床。可用端面铣刀，园柱铣刀、园片及各种成型铣刀加工各种类型的小型工件。
设计选择了组成该液压系统的基本液压回路、液压元件，进行了液压系统稳定性校核，绘制了液压系统图，并进行了液压缸的设计。
关键词铣床；液压技术；液压系统；液压缸
《专用铣床工作台液压系统》
课程设计
题目：专用铣床
系、班级：机电工程系1班姓名：指
导教师：
二零一五年三月十号日
目录
摘要 2 毕业设计任务书 5 第一章专用铣床液压系统设计 7 1.1 技术要求 7 1.2 系统功能设计 7
1.2.1 工况分析 7
1.2.2 确定主要参数，绘制工况图 8
1.2.3 拟定液压系统原理图 10
1.2.4 组成液压系统 10 1.3系统液压元件、辅件设计12 第二章专用铣床液压系统中液压缸的设计17 2.1 液压缸主要尺寸的确定 17 2.2 液压缸的结构设计 20 致谢24 参考文献 25
毕业设计任务书
一、设计课题
专用铣床液压系统设计
二、设计依据
某铣床工作台为卧式布置（导轨为水平导轨，其静、动摩擦因数μs=0.2;μd= 0.1)，拟采用缸筒固定的液压缸驱动工作台，完成工件铣削加工时的进给运动；工件采用机械方式夹紧。工作台由液压与电气配合实现的自动循环要求为：快进
—→工进—→快退—→停止。工作台除了机动外，还能实现手动。铣床工作台的运动参数和动力参数如表所列。
表铣床工作台的运动参数和动力参数
工况行程
(mm)
速度
(m/s)
时间
t(s)
运动部件
重力G(N)
铣削负载
Fe(N)
启动、制动
t(s)
快速300 0.075
t1
5500 -
0.05
4
工进100 0.016～0.001
t2
9000 6.25～10
快退400 0.075
t3
- 5.33
三、设计任务及要求
设计要求：
设计选择组成该液压系统的基本液压回路并说明液压系统的工作原理，设计计算选择液压元件，进行液压系统稳定性校核，绘液压系统图，设计液压缸，编写液压系统设计说明书。
设计任务：
1 设计说明书一份
2 绘制液压系统图（A1）
3 专用铣床示意图（A1）
4 液压缸装配图（A1）
5 液压缸各零件图（缸体、活塞、活塞杆、缸盖）
第一章专用铣床液压系统设计
1.1技术要求
铣床采用缸筒固定的液压缸驱动工作台，卧式布置，，完成工件铣削加工时的进给运动；工件采用机械方式夹紧。工作台由液压与电气配合实现的自动循环要求为：快进—→工进—→快退—→停止。工作台除了机动外，还能实现手动。铣床工作台的运动参数和动力参数如表1.1所列。
表1.1 铣床工作台的运动参数和动力参数
工况行程
(mm)
速度
(m/s)
时间
t(s)
运动部件
重力G(N)
铣削负载
Fe(N)
启动、制动
t(s)
快速300 0.075
t1
5500 -
0.05
4
工进100 0.016～0.001
t2
9000 6.25～10
快退400 0.075
t3
- 5.33
1.2系统功能设计
1.2.1 工况分析
工作台液压缸外负载计算结果见表1.2
表1.2 工作台液压缸外负载计算结果
由表1.1和表1.2即可绘制出图一所示液压缸的行程特性（L-t ）图、速度特性（v-t ）图和负载特性（F-t ）图。
图1.1 液压缸的L-t 图、v-t 图和F-t 图
1.2.2 确定主要参数，编制工况图
由参考文献一，初选液压缸的设计压力P1=3MPa.
工 况 计算公式 外负载(N) 注：静摩擦负载：
Ffs=μs(G+Fn)=0.2×(5500+0)=1100(N) 动摩擦负载：
Ffd=μd(G+Fn)=0.1×(5500+0)=550(N)
惯性负载：Ffd+G/g ×△v/△t=5500×0.075/（9.81×0.05）=840(N).
△v/△t:平均加速度(m/s2).
启 动 F 1=Ffs 1100 加 速 F 2=Ffd+G/g ×△v/△t 1390 快 进 F 3=Ffd 550 工 进 F 4=Fe+Ffd 9550 反向启动 F 5=Ffs 1100 加 速 F 6=Ffd+G/g ×△v/△t 1390 快 退
F 7=Ffd
550
为了满足工作台进退速度相等，并减小液压泵的流量，今将液压缸的无杆腔作为主工作腔，并在快进时差动连接，则液压缸无杆腔的有效面积A 1 与A 2应满足A 1=2A 2（即液压缸内径D 和活塞杆直径d 间应满足：D=2d.）
为防止工进结束时发生前冲，液压缸需保持一定回油背压。由参考文献一，暂取
背压为0.8MPa ，并取液压缸机械效率ηcm =0.9,则可计算出液压缸无杆腔的有效面积。
)(104010)2
8
.03(9.09550
)
2(246
211m P P F
A cm -?=?--=
-=
η
液压缸内径：
按GB/T2348-1980,取标准值D=80mm=8cm,因A 1=2A 2,故活塞杆直径为
标准直径）
(6.5562/82/cm mm D d =≈== 则液压缸的实际有效面积为
)
(25)(25)6.58(4
)(4)
(504
84
22122222222
2
1cm A A A cm d D A cm D A =-==-=
-=
=?=
=π
π
ππ
差动连接快进时，液压缸有杆腔压力P 2必须大于无杆腔压力P 1；其差值估取△P= P 2- P 1=0.5MPa,并注意到启动瞬间液压缸尚未移动，此时△P=0；另外，取快退时的回油压力损失为0.5MPa 。
根据上述假定条件经计算得到液压缸工作循环中各阶段的压力、流量和功率，并可绘出其工况图（图1.2）。
表1.3 液压缸工作循环中各阶段的压力、流量和功率
工作阶段 计算公式
负载 F （N ）
回油腔压力 P2(MPa)
工作腔压
力 P1(MPa) 输入流量 q(L/mm) 输入功率 N(W) 快进
启动 q
p N AV q A p
A F p i cm 121;==+=
△η
1100 - 0.48 - - 加速 1390 0.5 1.12 - - 恒速 550
0.5
0.74
10.8
133.2
工进 q
p N V A q A A P F
p cm 1211
2
21;==+=
η
9550 0.8 2.52 0.3~4.98 12.6~20
2
快退
启动 q
p N V A q A A p F p cm 1
112
1
21;==+=
η
1100 - 0.49 - - 加速
1390 0.5 1.62 - - 恒速 550
0.5
1.24
10.8
232.5
图二 液压缸的工况图
图1.2 液压缸的工况图
1.2.3 拟定液压系统原理图
1）选择液压回路 ①调速回路与动力源
由工况图可以看到，液压系统在快速进退阶段，负载压力较低，流量较大，且持续时间较短；而系统在工进阶段，负载压力较高、流量较小，持续时间较长。同时注意到铣削加工过程中铣削里的变化和顺铣及逆铣两种情况，为此，采用回油路调速阀节流调速回路。
这样，可以保证进给运动平稳性和速度稳定。在确定主要参数时，已决定快速进给时液压缸采用差动连接，所以所需动力源的流量较小，从简单经济学观点，此处选用单定量泵供油。
②油路循环方式
由于上已选用节流调速回路，系统必然为开式循环方式。
③换向与速度换接回路
综合考虑到铣床自动化程度要求较高、但工作台终点位置的定位精度要求不高、工作台可机动也可手动、系统压力低流量小、工作台换向过渡位置不应出现液压冲击等因素，选用三位四通“Y”型中位机能的电磁滑阀作为系统的主换向阀。选用二位三通电磁换向阀实现差动连接。通过电气行程开关控制换向阀电磁铁的通断电即可实现自动换向和速度换接。
④压力控制回路
在泵出口并联一先导式溢流阀，实现系统的定压溢流，同时在溢流阀的远程控制口连接一个二位二通的电磁换向阀，以便一个工作循环结束后，等待装卸工件时，液压泵卸载，并便于液压泵空载下迅速启动。
1.2.4组成液压系统
在主回路初步选定的基础上，只要增添一些必要的辅助回路便可组成完整的液压系统了。如：在液压泵进口（吸油口）设置一过滤器；出口设一压力表及压力表开关，以便观测液压泵的压力。经过整理所组成的液压系统如图1.3所示，其对应的动作顺序如表1.4。
快进
工进快退
M
图1.3 专用铣床工作台液压系统
1—过滤器 2—定量叶片泵 3—压力表开关 5—先导式溢流阀 6—二位二通电磁换向阀 7—单向阀 8—三位四通电磁换向阀 9—单向调速阀 10—二位三通电磁换向阀 11—液压缸
表1.4 专用铣床液压系统动作顺序表
注：“+”——通电；“-”——断电。行程开关安装在液压缸经过的路径上。 快进回路：进油：1→2→7→8→11;回油：10→8。
工进回路：进油：1→2→7→8→11;回油：10→9→8→油箱。
信 号 来 源
动 作 名 称 电磁铁工作状态 1YA 2YA 3YA 4YA 按下启动按钮
工作台快进 + - + + 压下工进行程开关 工作台工进 + - - + 压下快退行程开关
工作台快退 - + - + 压下液压泵卸载行程开关
液压泵卸载
- - - -
快退回路：进油：1→2→7→9→10;回油：11→8→油箱。 卸载：1→2→5→6→油箱。
1.3系统液压元件、辅件设计 1.3.1 液压泵及其驱动电机
由液压缸的工况图1.2或表1.3可以查得液压缸的最高工作压力出现在工进阶段，p 1=2.52MPa 。此时缸的输入流量较小，且进油路元件较少，故泵至缸间的进油路压力损失估取为△p=0.5MPa.则液压泵的最高工作压力pp 为
P p ≥p 1+△p=2.52+0.5=3.02(MPa)
考虑压力储备，液压泵的最高压力为
P p =3.02(1+25%)=3.77(MPa)
液压泵的最大供油量q p 按液压缸的最大输入流量（10.8L/mm ）进行估算。取泄露系数K=1.1，则
q p ≥1.1×10.8L/min=11.88L/min
按第七章表7-108查得：YB1-10型单级叶片泵能满足上述估算得出的压力和流量要求：该泵的额定压力为6.3MPa ，公称排量V=10mL/min ，额定转速为n=1450r/min 。现估取泵的容积效率ηv =0.85，当选用转速n=1400r/min 的驱动电动机时，泵的流量为
q p =Vn ηv=10×1400×0.85=11.90（L/min ）≈12(L/min)
由工况图1.2可知，最大功率出现在快退阶段，查表1-13取泵的总效率为ηp=0.75,则
选用的电动机型号：由参考文献一表7-134查得，Y90S-4型封闭式三相异步电动机满足上述要求，其转速为1400r/min,额定功率为1.1kW 。
根据所选择的液压泵规格及系统工作情况，可算出液压缸在各阶段的实际进、出流量，运动速度和持续时间（见表1.5），从而为其他液压元件的选择及系统的性能计算奠定基础。
1.3.2 液压控制阀和部分液压辅助元件
根据系统工作压力与通过各液压控制阀及部分辅助元件的最大流量，查产品样本
)
(33060
75.010121024.16
6w q p N p
p
p p =????==
-η
所选择的元件型号规格如表1.6所列。
表1.5 液压缸在各阶段的实际进出流量、运动速度和持续时间
注：工进阶段只计算了调速上限时的参数。
表1.6 专用铣床液压系统中控制阀和部分辅助元件的型号规格
工作阶段
流量（L/min ） 速度（m/s ）
时间（s ）
无杆腔 有杆腔
快 进
24
2412
501=?=
=
A q A q p
进 125025241
2=?
==A A q q 进
出
08
.010*********
3
1=???==
--A
q V p
75.308.01030031
1
1=?==
-V L t
工 进
最高速度时 98.4=进q
49.250
25
98.41
2=?==A A q q 进
出
016.010********.44
3
1
2=???==
--A q V 进 25.6016.01010032
22=?==
-V L t
最低速度时
3.0=进q
15
.050253.01
2=?
==A A q q 进
出
001.010*******.04
3
1
2=???==--A q V 进 100001.01010032
22=?==
-V L t
快 退
24
2550121
2=?
==A A q q 进
出
12==p q q 进
08.0102560101243
2
3=???==
--A q V 进 5
08.01040033
33=?==
-V L t
注:考虑到液压系统的最大压力均小于 6.3Mpa,故选用了广州机床研究所的中低压系列液压元件；单向调速阀的最小稳定流量为0.07L/min,小于系统最低工进速度时的流量0.15 L/min 。
1.3.3 其他辅助元件及液压油液 1）管件
由表1.5可知，流经液压缸无杆腔和有杆腔油管的实际最大流量分别为24 L/min 和12 L/min 。查表取油管内油液的允许流速为4 L/min ，分别算得无杆腔油管的管径d 无和d 有为
查表JB827-66，同时考虑制作方便，两根油管均选用18×2（外径18mm ，壁厚2mm ）的10号冷拔无缝钢管（YB231-70）；查手册得管材的抗拉强度为
序 号 名 称 通过流量 (L/min) 额定流
量
(L/min) 额定压力
(Mpa)
额定压降 (Mpa)
型号规格 1 过滤器 12 16 1 - XU-A16×80J 3 压力表开关 12 - 6.3 - K-3B 4 压力表 - - 测压范围 0～10 - Y-60 5 溢流阀
12 25 6.3 卸荷压力0.15 Y-25B 6
二位二通电磁
阀
2.4 10 6.3 <0.2 22D-10BH 7 单向阀
12 6.3 25 <0.2 I-25B 8
三位四通电磁阀 24
6.3
25
<0.25 34D-25B
9
单向调速阀 12 6.3 25 <0.3(调速
阀) <0.2(单向
阀) QI-25B
10 二位三通电磁
阀
12 6.3 25 <0.2
23D-25H
m m
m v
q d m m
m v q d 9.70079.04
601012442.110112.04
601024443
3
==????==
==????==--ππππ有无
412MPa ，查表取安全系数n=8，对管子的强度进行校核：
所选的管子壁厚安全。
其他油管，可直接按所连接的液压元、辅件的接口尺寸决定其管径大小。 2) 油箱
取ζ=6，算得液压系统中的油箱容量为
L L q V p 72126=?==ζ
3）液压油液
根据所选用的液压泵类型，选用牌号为L-HH32的油液，其运动粘度为32mm2/s 。
1.3.4 计算液压系统技术性能
（1） 验算压力损失
由于本系统的管路布局尚未确定,故仅按式:
阀局沿进p p p p ?+?+?=?
估算阀类元件的压力损失。
快进阶段液压缸差动连接，有杆腔的油液经二位三通换向阀流入无杆腔，根据表1.3和表1.5中的数值，可求得有杆腔压力p 2与无杆腔p 1之差：
将其折算到进油路上，可求得此阶段进油路上阀类元件的总压力损失为：
MPa p v 15.0046.0057.0046.0)25
5025
(046.0)2512(2.02=++=-?+?∑?
工进阶段进油路上阀类元件的总压力损失：
)
(02.00025.001.0008.05025
)2549.2()3.02.0()2598.4(2.0)2598.4(
2.0222MPa p v =++=??++?+?=∑?
快退阶段进油路上阀类元件的总压力损失：
)
(66.046.0057.014.02550)2524(26.0)2512(25.0)2512(
2.03222MPa p v =++=??+?+??=∑?
mm
m pd mm b n 5.00005.01041228
10)2218(1077.3226
36==?????-??=≥=-σδMPa
p p p 046.0)25
12
(2.0212=?=-=?
尽管上述计算结果与估取值不同，但不会是系统工作压力超过其能达到的最高压
力。
（2） 确定系统调整压力
根据上述计算可知：液压泵也即溢流阀的调整压力应为工进阶段的系统工作压力和压力损失之和，即
MPa MPa P p 04.3)02.002.3(=+≥
（3） 估算系统效率、发热和升温
由表1.5的数据可看到，本液压系统在整个工作循环持续时间中，快速进退仅占8%，而工作进给达92%（按最低进给速度计），所以系统效率、发热和温升可概略用工进时的数值来代表。
可算出工进阶段的回路效率
前已取液压泵的总效率ηp =0.75和液压缸的总效率ηcm =ηA =0.9，则可算得本液压系统的效率
23.0014.09.0)34.002.0(75.0～～=??=η
足见工进时液压系统效率很低，这主要是由于溢流损失和节流损失造成的。 根据系统的发热量计算公式可得工进阶段的发热功率
)(800)014.01(75
.060/10121004.336w H =-=???=-
取散热系数K=15W/(m ·℃)算得系统温升为
)(7.47)
72(15065.0800
3
2
C t ?=??=
?
此温升超出了许用范围△t=35℃，为此，采取两条措施：通过适当加大油箱容量（即V=7×12=84L ）以增大油箱散热面积，采用风扇冷却[即取K=20W/（m2·℃）]。
从而满足了许用温升要求。
（最高进给速度时）
最低进给速度时）
34.012
04.398.452.2(02.01204.33
.052.2=??==??=
c c ηη)
(32)84(20065.0800
3
2C t ?=??=?
第二章 专用铣床液压系统中液压缸的设计
根据前面设计可知数据：
1. 液压缸的工作压力：p=3Mpa 。
2. 无杆腔有效面积：
)(104010)2
8.03(9.09550
)2(246
211m P P F A cm -?=?--=-=η
3. 有杆腔有效面积：
)(25)6.58(4
)(4
222222cm d D A =-=
-=
π
π
，
其中：212A A =。
4. 液压缸内径：D=70mm,活塞杆直径d=56mm.其中d D 2=。
5. 工作行程：L=400mm 。
6. 工作循环中最大外负载：F=9550N 。
2.1液压缸主要尺寸的确定
2.1.1 缸工作压力的确定：
取p=3Mpa 。
2..1.2 液压缸内径D 和活塞杆直径d 的确定
为了防止工进结束时发生前冲，液压缸需保持一定回油背压，暂取背压为0.8Mpa,并取机械效率为ηcm=0.9。
D=70mm, d=56mm, 其中d D 2=。
对于选定后的液压缸内径D ，必须进行最小稳定速度的验算。要保证液压缸节流腔的有效工作面积A ，必须大于保证最小稳定速度的最小有效面积Amin ，即A>Amin
显然，由已知可得满足速度稳定要求。
2.1.3 液压缸壁厚和外径的计算：
由公式：δ≥PyD/2[σ]计算。 式中：δ——液压缸壁厚（m ）;
σ——液压缸内径（m ）；
Py ——试验压力，一般取最大工作压力的（1.25～1.5）倍（Mpa ）; [σ]——缸筒材料的许用应力。在这用高强度铸铁，其值为：[σ]=60Mpa. 计算可得：δ=2.63 （取Py=1.5p=4.5Mpa ）. 则缸体的外径D1为：
D1≥D+2δ=75.3
2.1.4 液压缸工作行程的确定
已知：L=400mm.
2.1.5 缸盖厚度的确定
前缸盖：
7.7]
[433.02
=≥σy p D t
后缸盖：
7.20)
]([433.00222
=-≥d D D p D t y σ
式中：t ——缸盖有效厚度（m ）；
D 2——缸盖止口内径（m ）； D 0——缸盖孔的直径（m ）。
2.1.6 最小导向长度的确定
当活塞杆全部外伸时，从活塞支承面中点到缸盖滑动支承面中点的距离H 称为最小导向长度。如果导向长度过小，将使液压缸的初始挠度增大，影响液压缸的稳定性，因此设计时必须保证有一定的最小导向长度。按下式：
式中：L ——液压缸的最大行程； D ——液压缸的内径。
55
2
20=+≥D
L H
图2.1 液压缸的导向长度
活塞的宽度B 一般取：（0.6~1.0）D ；缸盖滑动支承面的长度1l ，根据液压缸内径D 而定：
当D<80mm 时,取1l =（0.6~1.0）D; 当D>80mm 时,取1l =（0.6~1.0）d.
为保证最小导向长度H,若过分增大1l 和B 都是不适合的,必要时可在缸盖与活塞之间增加一隔套K 来增加H 的值.隔套的长度C 由需要的最小导向长度H 决定,即
取1l =0.8D=56mm,B=0.6D=42mm 则：C=7
2.1.7 缸体长度的确定
液压缸缸体内部长度应等于活塞的行程与活塞的宽度之和。缸体外形长度还要考虑到两端盖的厚度，一般液压缸缸体长度不应大于内径的20～30倍。而缸体长度为：
L2=D+t=70+7.7=77.7
显然，满足所需条件。
2.1.8 活塞杆稳定性的验算
活塞杆长度根据液压缸最大行程L 而定。对于工作行程中受压的活塞杆，当活塞杆长度L 与其直径d 之比大于15时，应对活塞杆进行稳定性验算。而L/d=400/56=7.14<15。活塞杆稳定性好。
2.2液压缸的结构设计
)
(2
1
1B l H c +-=
2.2.1 缸体与缸盖的连接形式
一般来说，缸筒和缸盖的结构形式和其使用的材料有关。工作压力p＜10MPa时，使用铸铁；p＜20MPa时，使用无缝钢管；p＞20MPa时，使用铸钢或锻钢。
如图所示为缸筒和缸盖的常见结构形式。图2.2(a)所示为法兰连接式，结构简单，容易加工，也容易装拆，但外形尺寸和重量都较大，常用于铸铁制的缸筒上。图2.2(b)所示为半环连接式，它的缸筒壁部因开了环形槽而削弱了强度，为此有时要加厚缸壁，它容易加工和装拆，重量较轻，常用于无缝钢管或锻钢制的缸筒上。图2.2(c)所示为螺纹连接式，它的缸筒端部结构复杂，外径加工时要求保证内外径同心，装拆要使用专用工具，它的外形尺寸和重量都较小，常用于无缝钢管或铸钢制的缸筒上。图2.2(d)所示为拉杆连接式，结构的通用性大，容易加工和装拆，但外形尺寸较大，且较重。图2.2(e)所示为焊接连接式，结构简单，尺寸小，但缸底处内径不易加工，且可能引起变形。
图2.2 缸筒和缸盖结构
(a)法兰连接式(b)半环连接式(c)螺纹连接式(d)拉杆连接式(e)焊接连接式
1—缸盖2—缸筒3—压板4—半环5—防松螺帽6—拉杆在此使用铸铁，选用法兰连接。
2.2.2 活塞杆与活塞的连接结构
可以把短行程的液压缸的活塞杆与活塞做成一体，这是最简单的形式。但当行程
专用铣床液压系统设计3
一台专用铣床的铣头驱动电机的功率N= 7.5KW ，铣刀直径 D=120mm ，转速n=350rpm ，工作台重量G1=4000N ，工件及夹具重量G2=1500N ，工作台行程L=400mm ，（快进300mm ，工进100mm ）快进速度为4.5m/min ，工金速度为60～1000mm/min ，其往复运动和加速（减速）时间t=0.05s ，工作台用平导轨，静摩擦系数fs=0.2，动摩擦系数fd=0.1。设计其液压控制系统。 二．负载——工况分析 1. 工作负载 66 100010006010607.5103410.46350120601000 W P P P F N N Dn v Dn πππ???== ===??? 2. 摩擦阻力 (12)0.2(40001500)1100fj j F f G G N N =+=?+=(12)0.1(40001500)550fd d F f G G N N =+=?+= 3. 惯性负荷 查液压缸的机械效率0.9cm η=，可计算出液压缸在各工作阶段的负载情况，如下表表1所示： 表1 液压缸各阶段的负载情况 1240001500 4.5 ( )()840.989.810.0560 g G G v F N N g t ++==?=?
工 况 负载计算公式 液压缸负载 /F N 液压缸推力 /N 启 动 fj F F ＝ 1100 1222.22 加 速 fd g F F +F ＝ 1390.98 1545.53 快 进 fd F F ＝ 550 611.11 工 进 fd w F F +F ＝ 3960.46 4400.51 快 退 fd F F ＝ 550 611.11 三．绘制负载图和速度图 根据工况负载和以知速度1v 和2v 及行程S ，可绘制负载图和速度图，如下图（图1、图2）所示： 图1(负载图)
食品工厂设计复习题1教学文案
食品工厂设计复习题 绪论 什么是工厂设计？ 概念：将一个待建工程项目（一个工厂、车间或一套设备等）按照其技术要求，由工程技术人员用图纸、表格和文字说明的形式表达出来，然后由施工人员建设完成的一系列程序。 工厂设计一般以（初步设计中的工艺设计）为主，兼顾（部分设备设计）。设计范围以（车间）为主。 第一章 1、基本建设的分类 基本建设按其经济目的可以分为生产性建设与非生产性建设 按照建设的性质可以分为新建、改建、扩建、重建、迁建、和更新改造等。 2、基本建设包括哪几个阶段？ 建设前期：在项目建设程序中，项目建议书、可行性研究、编制设计计划任务书的项目建设准备阶段； 建设时期：勘察、设计、施工、安装、生产准备与试产、验收阶段； 生产时期：交付生产后生产经营阶段。 3、什么是可行性研究？ 通过对项目有关的工程、技术、经济等各方面条件和情况进行调查、研究、分析，对各种可能的建设方案和技术方案进行比较论证，并对项目建成后的经济效益进行预测和评价的一种科学分析方法，由此考查项目技术上的先进性和适用性，经济上的盈利性和合理性，建设的可能性和可行性。 可行性研究是对拟建项目在工程技术、经济及社会、环境保护等方面的可行性和合理性进行的研究。 4、工厂设计通常采用哪两个阶段的设计？ 二阶段设计：扩初设计（初步设计）和施工图设计 5、食品工厂包括工艺设计与非工艺设计，各包括哪些方面？他们之间的关系是怎样的？ 工艺设计：就是按工艺要求进行工厂设计，其中又以车间工艺设计为主，并对其他设计部门提出各种数据和要求，作为非工艺设计的设计依据。 非工艺设计包括：总平面、土建、采暖通风、给排水、供电及自控、制冷、动力、环保等的设计，有时还包括设备的设计。 关系：工艺向土建提出工艺要求，而土建给工艺提供符合工艺要求的建筑； 工艺向给排水、电、汽、冷、暖、风等提出工艺要求和有关数据，而水、电、汽等又反过来为工艺提供有关车间安装图； 土建对给排水、电、汽、冷、暖、风等提供有关建筑,而给排水、电、汽等又给建筑提供有关涉及建筑布置的资料； 用电各工程工种如工艺、冷、风、汽、暖等向供电提供出用电资料； 用水各工程工种如工艺、冷、风、汽、消防等给排水提出用水资料。 第二章 6、食品工厂厂址选择的原则和需要考虑的因素。 基本原则：1. 贯彻执行国家的方针政策2. 自然条件符合生产要求3. 厂址选择应按照指向原理，根据原料、市场、能源、技术、劳动力等生产要素的限度区位来综合分析确定。4. 投资和经济效果（1）水、电、汽条件（2）运输条件（3）生活条件5. 充分考虑环境保护和综合利用6. 节约用地 （一）自然条件 1. 地理位置发酵食品厂址应设在工业区的上风位置，厂址周围应有良好的卫生环境，无有害气体、粉尘等污染源，也要远离车站、码头等人流、物流比较密集的区域 2 . 地形、地势域地质。地形：厂区场地应当比较规整而且集中，这样可便于各类建筑物与构筑物的布置
专用铣床液压系统设计
摘要 1.铣床概述 铣床是用铣刀对工件进行铣削加工的机床。铣床除能铣削平面、沟槽、轮齿、螺纹和花键轴外，还能加工比较复杂的型面，效率较刨床高，在机械制造和修理部门得到广泛应用。 2.液压技术发展趋势 液压技术是实现现代化传动与控制的关键技术之一，世界各国对液压工业的发展都给予很大重视。液压气动技术具有独特的优点，如:液压技术具有功率传动比大，体积小，频响高，压力、流量可控性好，可柔性传送动力，易实现直线运动等优点；气动传动具有节能、无污染、低成本、安全可靠、结构简单等优点，并易与微电子、电气技术相结合，形成自动控制系统。主要发展趋势如下： 1.减少损耗，充分利用能量 2.泄漏控制 3.污染控制 4.主动维护 5.机电一体化 6.液压CAD技术 7.新材料、新工艺的应用 3. 主要设计内容 本设计是设计专用铣床工作台进给液压系统，本机床是一种适用于小型工件作大批量生产的专用机床。可用端面铣刀，园柱铣刀、园片及各种成型铣刀加工各种类型的小型工件。 设计选择了组成该液压系统的基本液压回路、液压元件，进行了液压系统稳定性校核，绘制了液压系统图，并进行了液压缸的设计。 关键词铣床；液压技术；液压系统；液压缸
ABSTRACT 1. Milling machine is general to state Milling machine is to carry out the machine tool of milling processing with milling cutter for workpiece. Milling machine excludes can milling plane, groove, gear teeth, thread and spline axle are outside, can still process more complex type surface, efficiency has high planer comparatively, when mechanical production and repair department get extensive application. 2. Hydraulic technology develops tendency Hydraulic technology is that the one of crucial technical, world countries that realize modern transmission and control give great attention to the development of hydraulic industry. Hydraulic pneumatic technology has unique advantage , such as: Hydraulic technology has power weight than is big, volume is little, frequently loud and high, pressure and rate of flow may control sex well, it may be flexible to deliver power , is easy to realize the advantages such as the sport of straight line; Pneumatic transmission has energy saving, free from contamination, low cost and safe reliable, structural simple etc. advantage , and is easy to form automatic control system with microelectronics and electric in technology. Develop tendency mainly to be as follows: 1. Reduce wastage , use energy 2 fully. Leak control 3. Pollute control 4. Defend 5 initiatively. Electromechanical unifinication 6. Hydraulic CAD technical 7. The application of new material and new technology 3. Design content mainly Quantity of production. May use the garden column milling cutter, garden flat and milling cutter of end panel and is various to process the small-sized workpiece of various types into type milling cutter. Designing have selected to form hydraulic element and the basically hydraulic loop of this hydraulic system , have carried out hydraulic systematic stability school nucleus , have drawn hydraulic system to seek , and have carried out the design of hydraulic big jar. Key words milling machine；hydraulic technology；hydraulic system；hydraulic big jar
食品工厂设计-重点
一、名词解释 1、工艺设计：就是按工艺要求进行工厂设计，其中又以车间工艺设计为主，并对其他设计部门提出各种数据和要求，作为非工艺的设计依据。 2、非工艺设计：非工艺设计包括：总平面、土建、采暖、通风、给排水、供电及自控、制冷、动力、环保等设计，有时还包括设备的设计，非工艺设计都是根据工艺设计的要求和所提出的数据进行设计的。 3、可行性研究的概念及特点:是对一个项目的经济效果及价值的研究。特点有先行性，不定性，科学性，法定性 4、竖向布置：就是与平面设计相垂直方向的设计，也就是厂区各部分地形标高的设计。 5、风向玫瑰图：表示风向和风向频率。风向频率是在一定时间内各种风向出现的次数占所观测总次数的百分比。根据各方向风的出现频率，以相应的比例长度，以风向中心为中心描在8个或16个方位所表示的图线上，然后将各相邻方向的端点用直线连接起来，绘成为一个形似玫瑰花样的闭合折线，这就是风向玫瑰图。 6、建筑系数：建筑用地范围内所有建筑物占地的面积与用地总面积之比。 7、土地利用系数：土地利用系数=（建、构筑物占地面积+堆场、露天场地、作业场地面积+辅助工程占地面积）÷场地占地面积×100%，能全面反映厂区的场地利用是否经济合理8、生产车间平面布置：是工艺设计的重要组成部分，不仅对建成投产后的生产实践有很大关系，而且影响到工厂的整体布局。车间布置一经施工就不易更改，所以，在设计过程中必须全面考虑。车间布置设计以工艺设计为主导，必须与土建、给排水、供电、供汽、通风采暖、制冷设备、安装、安全、卫生等方面取得统一和协调 9、产品方案：又称生产纲领:它实际上就是食品工厂准备全年哪些品种和各产品的数量、产期、生产班次等的计划安排 10、平面布置图：平面布置图是从楼板或屋面以下用正投影法按比例（通常用1:50，1:100）绘制出设备的水平投影。用稍粗的粗实线表示，建筑轮廓尺寸用细实线表示。 11、采光系数：指采光面积和房间地坪面积的比值 12、变形系数：即轴测单位长度与实长的比值，对于Z轴的管线，变形系数亦有1/2、1/3或3/4的。对于画管路透视图的初学者，可取变形系数为1。 13、辅助部门：从工厂组成的角度来说，除生产车间（物料加工所在的场所）以外的其他部门或设施，都可称之为辅助部门。包括：生产性辅助设施、动力性辅助设施、生活性辅助设施及社会文化福利设施 14、公称直径：管子和管道附件的公称直径是为了设计、制造、安装和维修的方便，而人为规定的一种标准直径。就是常讲的通称直径或公称通径,用DN表示。 15、公用系统：是指与全厂各部门、车间、工段有密切关系的，为这些部门所共有的一类动力辅助设施的总称。对食品厂，这类设施一般包括给排水、供电、供汽、制冷、暖风等工程。 16、建筑模数M0：为了适应建筑工业化的需要，建筑构件就必须是定型化、标准化、预制化的构件。即规定了建筑物的基本尺度，任何房屋的尺寸都必须是基本尺寸的倍数。基本尺度的单位叫做模数Mo，基本的模数Mo=100mm。 17、概算：是在建厂前的设计阶段中，计算出工程建设项目所需的基本建设投资费用。
专用铣床液压系统课程设计.
芜湖广播电视大学 机械设计制造及其自动化专业（本科）《液压气动控制技术》课程设计 班级： 15机械（春） 学号： 1534001217609 姓名：卜宏辉 日期： 2016-11-13
目录 一、题目 (3) 专用铣床动力滑台的设计 (3) 二、液压系统设计计算 (3) （一）设计要求及工况分析 (3) 1、设计要求 (3) 2、负载与运动分析 (3) （1）工作负载 (1) （2）摩擦负载 (1) （3）惯性负载 (4) （4）液压缸在工作过程中各阶段的负载 (4) ( 5 ) 运动时间 (4) （二）确定液压系统主要参数 (6) 1、初选液压缸工作压力 (6) 2、计算液压缸主要尺寸 (6) （三）拟定液压系统原理图 (10) 1、选择基本回路 (10) （1）选择调速回路 (10) （2）选择油源形式 (11) （3）选择快速运动和换向回路 (11) （4）选择速度换接回路 (11) （5）选择调压和卸荷回路 (11) 2、组成液压系统 (12) （四）计算和选择液压元件 (13) 1、确定液压泵的规格和电动机功率 (13) （1）计算液压泵的最大工作压力 (13) （2）计算液压泵的流量 (14) （3）确定液压泵的规格和电动机功率 (14)
一、题目 要求设计一专用铣床，工作台要求完成快进→工作进给→快退→停止的自动工作循环。铣床工作台总重量为4000N ，工件夹具重量为1500N ，铣削阻力最大为9000N ，工作台快进、快退速度为4.5m/min 、工进速度为0.06～1m/min ，往复运动加、减速时间为0.05s ，工作台采用平导轨、静摩擦分别为 fs ＝0.2，fd ＝0.1，工作台快进行程为0.3m 。工进行程为0.1m ，试设计该机床的液压系统。 二、液压系统设计计算 (一)、设计要求及工况分析 1．设计要求 其动力滑台实现的工作循环是：快进→工进→快退→停止。主要参数与性能要求如下：切削阻力FL=9000N ；运动部件所受重力G=5500N ；快进、快退速度υ1= υ3 =0.075m/min ，工进速度υ2 =1000mm/min ；快进行程L1=0.3mm ，工进行程L2=0.1mm ；往复运动的加速、减速时间Δt=0.05s ；工作台采用平导轨，静摩擦系数μs=0.2，动摩擦系数μd=0.1。液压系统执行元件选为液压缸。 2．负载与运动分析 (1) 工作负载 工作负载即为切削阻力F L =9000N 。 (2) 摩擦负载 摩擦负载即为导轨的摩擦阻力： 静摩擦阻力 N G F S FS 110055002.0=?==μ 动摩擦阻力
