Ansys与FLUENT中MHD(Magnetohydrodynamics)模型接口
用户手册
目录
1 免责声明 (1)
2 前言 (2)
3 软件概述 (2)
3.1 软件简介 (2)
3.2 功能特点 (2)
4 软件安装 (2)
5 软件操作指南 (3)
5.1 整体操作流程 (3)
5.2 如何得到坐标文件（Coordinate File）和磁场文件（B File） (3)
5.3 将坐标与磁场文件导入软件 (6)
5.4 设置参数 (6)
5.5 计算并得到目标文件（*.mag） (9)
5.6 将目标文件导入FLUENT (9)
6 帮助 (10)
1 免责声明
本软件为北京科技大学绿色冶金及冶金过程模拟仿真研究室（Laboratory of Green Process Metallurgy and Modeling，以下称LGPMM）为提供ANSYS与FLUENT中MHD模型的接口而制作，本说明书所载所有内容（包括但不限于文字叙述、图片与其它信息等）均受著作权法及其它智慧财产权法规保护，LGPMM保留一切法律权利，非经LGPMM授权同意使用，此处数据或内容均不得以任何形式予以重制或其它不当侵害。
免责声明
本服务及软件乃依其ANSYS模拟结果文件为基础提供FLUENT中MHD所需磁场文件，不提供ANSYS模拟结果之前及FLUENT中MHD加载磁场文件之后之保证。对于因使用本服务及软件而产生任何损害（包括模拟结果及其权利纠纷之损害），即便本研究室已被告知此类损害之可能，均不负任何责任。
本研究室保留任何时刻修改本用户手册之权利，恕不另行通知。
2 前言
本手册是专为ANSYS与FLUENT中MHD（Magnetohydrodynamics）模型接口V2.0用户编写的。与本手册配套的软件版本为ANSYS与FLUENT中MHD（Magnetohydro-dynamics）模型接口V2.0，手册包含软件的总体介绍及用户操作说明。
3 软件概述
3.1 软件简介
ANSYS与FLUENT中MHD（Magnetohydrodynamics）模型接口是一款用于仿真模拟的软件，可将ANSYS磁场模拟结果转为FLUENT中MHD模型所需加载的磁场文件（*.mag）。使用该软件可节省大量人力及时间，并且不会产生因人为操作而导致的错误或误差。
该软件适用于ANSYS磁场的三维（3D）模拟，将其结果用于FLUENT中MHD模型的二维（2D）和三维（3D）模拟，暂不提供ANSYS磁场的二维（2D）模拟。
3.2 功能特点
●软件界面简洁，操作简单，用户可以迅速上手。
●节省人力及时间，且不会产生人为错误或误差。
●支持ANSYS三维（3D）与FLUENT中MHD模型的二维（2D）和三维（3D）模拟操
作。
4 软件安装
该软件是基于MATLAB R2012a开发，其运行环境为MATLAB R2012a，即需安装MATLAB R2012a.exe或安装该版本库函数包MCRInstaller.exe。运行该软件前需安装与其配套使用的KEY.exe文件（如图4-1）。
图4-1
5 软件操作指南
5.1 整体操作流程
总的来说，该软件是将ANSYS模拟结束后得到的两种文件（坐标文件和磁场文件（实部与虚部，直流无虚部）），在设置FLUENT所需磁场文件的参数后，通过计算得到磁场文件（*.mag）（如图5-1）。
图5-1
5.2 如何得到坐标文件（Coordinate File）和磁场文件（B File）
ANSYS模拟后，第一步是得到坐标文件，首先点击“Select”→“Everything”（如图5-2），然后点击“List”→“Nodes”（如图5-3），弹出“Sort NODE Listing”对话框（如图5-4），选择“Coordinates only”，点击“OK”后得到坐标文件（如图5-5），点击“File”→“Save as...”，输入任意文件名后点击“保存”后得到坐标文件（Coordinate File）（如图5-6）；
图5-2 图5-3
图5-4 图5-5
图5-6
第二步是得到磁场文件：
1）对于交流磁场模拟，需要输出磁场的实部与虚部两个文件：首先点击“General Postproc”→“Read Results”→“By Pick”（如图5-7），弹出“Results File: **”对话框（如图5-8），其中“1”代表实部、“2”代表虚部，选择“1”，点击“OK”关闭对话框。点击“List Results”→“Vector Data”（如图5-9），弹出“List Vector Data”对话框（如图5-10），选择“Flux & gradient”和“Mag flux dens B”，点击“OK”得到磁场实部文件（如图5-11），点击“File”→“Save as…”，输入任意文件名后点击“保存”后得到磁场实部文件；然后点击“General Postproc”→“Read Results”→“By Pick”（如图5-7），弹出“Results File: **”对话框（如图5-8），选择“2”，点击“OK”关闭对话框。点击“List Results”→“Vector Data”（如图5-9），弹出“List Vector Data”对话框（如图5-10），选择“Flux & gradient”和“Mag flux dens B”，点击“OK”得到磁场虚部文件（如图5-11），点击“File”→“Save as…”，输入任意文件名后点击“保存”后得到磁场虚部文件。
2）对于直流磁场模拟，只需导出磁场的实部，无需通过“Read Results”选择。点击“List Results”→“Vector Data”（如图5-9），弹出“List Vector Data”对话框（如图5-10），选择“Flux & gradient”和“Mag flux dens B”，点击“OK”得到磁场实部文件（如图5-11），点击“File”→“Save as…”，输入任意文件名后点击“保存”后得到磁场实部文件
图5-7 图5-8
图5-9 图5-10
图5-11
5.3 将坐标与磁场文件导入软件
如图5-12和图5-13，点击“Select”分别选择上一步保存的坐标文件与磁场文件。对于直流磁场则无需选择输入磁场虚部文件。
图5-12 图5-13
5.4 设置参数
Demension
该模块中Demension代表FLUENT所模拟的维度，可为二维（2D）和三维（3D）（如图5-14和图5-15）。当选择2D时，则需选择所要模拟的面（XOY、XOZ、YOZ），当选择XOY
面时，ANSYS中的X、Y方向即为FLUENT中的X、Y方向；当选择XOZ面时，ANSYS中X、Z方向分别被设置为FLUENT中的X、Y方向；当选择YOZ面时，ANSYS中Y、Z方向分别被设置为FLUENT中的X、Y方向，即选择2D时，FLUENT所模拟的面必须为XOY面。
图5-14
图5-15
●Range
由5.3所导入的为ANSYS模拟的全部区域，一般情况下，FLUENT只模拟其中一部分区域，Range模块则是输入FLUENT中所要模拟的范围，如果Demension选择2D，则该模块需输入一个常数Const（如图5-14，图5-15）。
●Number of Nodes
该模块是指在Range中所选范围的坐标方向上所取的点的个数。建议根据ANSYS节点疏密度而定，过疏会降低计算精度，过密会增加计算负担但不会提高精度。
●Current Type
该模块是指模拟磁场的电流类型，交流（AC Field）或直流（DC Field）。若为交流，则需输入频率。
●Mesh Type
该模块是指ANSYS中Range范围内的网格类型，结构化（Regular Grid）或非结构化（Inregular Grid）。一般情况或不确定时选择默认的非结构化，若网格结构化较好，则选择结构化，这样会加快运算速度。
5.5 计算并得到目标文件（*.mag）
●Files
该模块中Coordinate File、B（Magnetic Flux Density – Real Part）File和B（Magnetic Flux Density – Imaginary Part）File前面已经提到，即为ANSYS导出的坐标与磁场文件。另外，Megnetic （MHD）File是指用于导入FLUENT中的目标文件（*.mag）。
●Control
该模块中Run为开始计算，计算过程中请勿关闭附属黑色显示窗口；计算结束后，点击Exit退出程序。
5.6 将目标文件导入FLUENT
在FLUENT中打开“MHD Model”如图（5-16），选择“Magnetic Introduction”→“External Field B0”面板，选择“Import”，点击“Browse…”选择目标文件（*.mag）（如图5-17），其它选项设置后，点击“Apply External Field…”后弹出“Apply External B0 Field”对话框（如图5-18），选择所要加载区域后，点击“Apply”后，FLUENT的Commond窗口显示“Apply External B0 Field…Done!”，则为加载成功。
图5-16 图5-17
图5-18
6 帮助
技术支持：liyanlongustb@https://www.360docs.net/doc/3115523926.html,
https://www.360docs.net/doc/3115523926.html,/item.htm?spm=686.1000925.1000774.14.4z1aSo&id=40445684310
流体控制在工业中的应用
流体控制在工业中的应用 流体控制是利用流体的各种控制元件（各种阀、缸等）及装置，组成控制回路，以进行自动控制。按其工作介质可分为以下两种： （1）液压控制 液压控制用油液作为工作介质，故能把由于功率的损耗而产生的热量，从发生的地方带到别处，这样在一定的功率情况下，可以大大减小部件的尺寸；从负载的影响看，液压系统具有机械上的刚性，用在闭环系统中，定位刚度较大，位置误差较小；与机械机构相比，液压执行器的响应速度较高，能高速启动、制动与反向，同时其力矩—惯量比也较大，因而其加速能力较强；液压传动易实现无级调速，具有自身润滑等优点。 液压系统的缺点是：由于难以避免漏油，因而会影响运动的平稳性，并使效率降低；油液被尘埃或流体截止中其他杂质污损后，会造成液控系统发生故障；油液具有易燃性，有引起爆炸的危险；液体粘度受温度影响，使供油量和执行机构的运动速度不稳定；油液中有空气会引起工作机构的不均匀跳动；就处理小功率信号的数学运算、误差检测、放大、测试与补偿等功能而言，液压装置不如电子或机电装置那样灵活、线性、准确和方便，因而在控制系统的小功率部分，一般不宜采用，主要应用于系统的动力部分。 （2）气动控制 气动控制与液压控制相比，动作迅速、方便，使用的元件和工作介质成本低，便于现有机器设备的自动化改装，已经在国际上得到很大发展，成为热点之一。气动控制的缺点，是运动不平稳，有噪音，控制元件的体积较大。 现在工业中流体控制被广泛应用。在制造业，特别是机械制造业中，控制是他的基础与核心，而流体控制在其中也非常常见。在其他行业流体控制的地位也是一样的重要，比如流体控制在化工行业也被广泛应用。 石油开采中，相关的配套设备是最为关键的一个环节。从钻井平台设备到钻头，再到传输石油的管道及今天我们所要说的流体控制设备。没有良好的石油设备，就无法保障顺利开采石油，没有了石油设备，那么整个石油产业将会停滞不前。石油设备大致可以分为钻采、分离、炼化、采油、抽油等设备。这些都是这个行业内较为常见的。随着这几年国际油价的日益飙升。石油设备的地位也越加凸显重要。不断涌现出新型流体控制设备，这些新设备的出现，很大程度上解决了石油这个行业许多繁重的工作压力，为石油的保产、增产提供了坚实基础。科技的发展，必然会出现越来越多新的、高效率的流体控制设备投入到石油业当中，使得生产力得到长足的发展，采油水平也达到了一个新的水平，同时也意味着更加环保、节能的合理化方向去发展。 流体控制在工业中经常用到的一种控制方式为液压传动控制，它采用液压完成传递能量的过程。因为液压传动控制方式的灵活性和便捷性，液压控制在工业上受到广泛的重视。液压传动是研究以有压流体为能源介质，来实现各种机械和自动控制的学科。液压传动利用这种元件来组成所需要的各种控制回路，再由若干回路有机组合成为完成一定控制功能的传动系统来完成能量的传递、转换和控制。 从原理上来说，液压传动所基于的最基本的原理就是帕斯卡原理，就是说，液体各处的压强是一致的，这样，在平衡的系统中，比较小的活塞上面施加的压力比较小，而大的活塞上施加的压力也比较大，这样能够保持液体的静止。所以通过液体的传递，可以得到不同端上的不同的压力，这样就可以达到一个变换的目的。

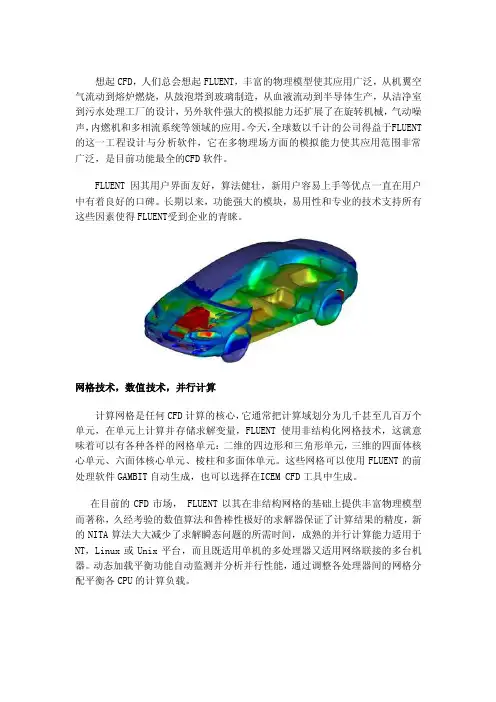

ANSYS FLUENT 介绍
