钢筋混凝土刚架拱桥施工技术

拱桥的基础上发展起来的，由主拱腿、实腹段、腹孔弦杆、斜撑和横系梁等构件拼组而成裸肋，然后在其上安装带有加劲肋的微弯板和悬臂板，并通过现浇混凝土桥面与裸肋结成整体组合结构。该桥型具有自重轻、材料省、整体性能好、外形美观、装配化程度高等优点。

327国道k164+k177处利沟大桥原为4m～30m双曲拱桥，桥宽仅7.94 m。1999年加宽7.06 m，列入山东省公路局养护改建工程。加宽部分下部为扩大式基础，重力式石砌墩台，上部为4m～30m钢筋混凝土刚架拱，该桥全长152.12m。利沟大桥加宽每孔采用三片拱肋，为卧式三片叠放浇筑，每拱片为实腹段一段、拱腿、斜撑、弦杆各二段共分七段预制，两台汽车吊(25t)同时起吊、翻身，炮车、挂车运输，有支架安装。实腹段与拱腿、弦杆与拱腿接头以及裸肋与横系梁接头采用钢板焊接接头(称干接头)，以保证快速成拱；其余构件采用现浇混凝土接头(简称湿接头)，以较大调节接头误差范围，节省钢材。同时，干接头钢板周侧缝采用环氧水泥砂浆，有效防止钢板锈蚀。

①拱腿；②实腹段；③斜撑；④弦杆；⑤现浇混凝土接头；⑥钢板焊接头；⑦横系梁

主拱片构造示意刚架拱桥受地形、跨径等限制，常规规划、建设采用较少。且现行桥涵施工技术规范及有关桥梁资料对该桥型施工技术介绍较少，缺乏施工经验，特别是拱片预制、吊装施工难度较大，现就利沟大桥加宽施工，构件预制、起吊、运输、安装等工艺要求及方法作简要

钢筋混凝土拱桥施工组织设计

桥施工方案目录 1、编制依据及原则 2、工程概况 3、工程特点 4、施工总体布置 4.1 施工组织机构 4.2 质量控制 4.3 施工顺序： 4.4 阶段工期控制 4.5 施工准备 4.5.1 施工动员 4.5.2 人员、物资、设备上场4.5.3 技术准备 4.5.4 工地清理 4.5.5 创建良好的外部施工环境 4.5.6 施工总平面布置 5、工程测量控制 5.1 控制测量： 5.1.1 导线测量： 5.1.2 水准点复测： 5.2 施工测量： 5.2.1 中线恢复测量：

5.2.2 临时水准点： 5.2.3 桥梁的施工控制： 6、主要施工方法 6.1 主桥施工 6.1.1 拱桥推力墩施工 6.1.2 索道系统和扣索系统6.1.3 主拱圈施工 6.1.3 拱上建筑施工： 6.2 引桥施工 6.2.1 基础施工 6.2.2 墩、台施工 6.2.3 连续箱梁施工 6.2.4 桥面系施工 7.施工技术资料管理办法 8.施工技术管理责任制 9、工期确保措施 10、质量保证措施 11、安全保证措施 11.1 安全保证体系 11.2 安全管理 11.3 重点控制 12、现场文明施工

13、现场环境保护 14、现场防火规定 15、保安计划 16、卫生健康保护 ****市XX大桥施工方案 1、编制依据及原则 1.1 由XX县城乡建设委员会提供的XX大桥招标文件、《****市XX 大桥两阶段施工图设计文件》、《****市长寿大桥工程地质详勘报告》以及四川省地矿局****检测中心检测报告、XX县气象资料等。 1.2 现场多次实地踏勘和标前会议纪要精神和补遗书。 1.3 国家及有关部门颁布的现行设计规范，施工技术规程、规范、质量检验评定标准和验收办法，以及在施工安全、工地保安、人员健康、环境保护等方面的具体规定。 2、工程概况 1.1 桥梁概况： ****市XX大桥位于XX县城，跨越长江支流桃花溪，位于原有XX 大桥（桥名“新桥”）上游约50m，是三峡库区水位上涨，原XX大桥被淹后的新XX大桥，是XX县的交通要道。主桥设计为拱桥，主要考虑其作为城市桥梁，突出其美观性，在三峡水位上升后，有长虹卧波的效果。大桥全长224.556 米,主跨为100 米钢筋混凝土箱形拱，河街岸引桥为2×20 米钢筋混凝土连续梁桥，关口岸引桥为3×20 米钢筋混凝土连续梁桥，主桥及河街岸引桥位于直线内，关口岸引桥位于

拱桥施工方法全(图文精选)

上承式拱桥的施工一、有支架施工二、缆索吊装施工三、劲性骨架施工四、转体施工五、悬臂施工

满膛支架、拱架(圬工拱桥)就地砌筑简易排架+吊装设备预制安装就地浇筑拱架梁式支架(组合体系拱 )满膛支架劲性骨架法有支架施工斜吊式悬浇法劲性骨架与塔架斜拉联合法悬臂桁架法塔架斜拉索法悬拼法悬浇法悬臂法缆索吊装法有平衡重无平衡重平转竖转竖转和平转的组合转体施工法无支架施工拱桥的施工方法

一、有支架施工在事先设置的拱架上进行拱体的砌筑、浇注、安装，最后落架并完成余部分施工。适用情况：砖石、混凝土块、混凝土拱桥砖石拱圈及拱上建筑砌筑钢筋混凝土拱圈就地浇注

（一）砖石拱圈及拱上建筑砌筑 1、拱架及拱石的准备 2、拱圈砌筑顺序 3、拱圈三分法砌筑 4、拱架预压 5、分段支撑砌筑 6、拱圈合拢 7、拱上建筑安装

1、拱架及拱石的准备－拱圈施工放样拱圈或拱架的准确放样，是保证拱桥符合设计要求的基本条件之一。石拱桥的拱石，要按照拱圈的设计尺寸进行加工，为了保证尺寸准确，需要制作拱石样板。一般采用放出拱圈大样的办法来制作样板，即在样台上将拱圈按1：1的比例放出大样，然后用木板或锌铁皮在样台上按分块大小制成样板，并注明拱石编号，以利加工。样台必须保证在施工期间不发生过大变形。对于对称的拱圈，为节省场地，可只放出半孔大样。常用的放样方法有直角坐标法、多圆心法等。拱弧分点越多，用这种方法放出的拱圈尺寸越精确。

1、拱架及拱石的准备－拱架构造及安装拱架要求：结构简单，稳定性好，可重复使用。拱架在各种施工荷载作用下，其内力须经计算确定。拱架安装时，应预先设置预拱度，以抵抗施工过程中的各种变形和下沉。预拱度值采用二次抛物线分配。拱架的卸落时间应严格掌握，卸落设备应简单可靠。支架基础必须稳固，承重后应能保持均匀沉降且沉降值不得超过预计范围。

桥梁工程毕业设计——钢筋砼拱桥

1 方案拟定与比选 1.1 工程背景介绍及使用要求 1.1.1 工程背景介绍魏家寨至竹子公路工程（以下简称魏竹公路）是提高国道209线在保靖县迁陵镇地段通行能力、满足保靖县迁陵镇发展规划、解决保靖县酉水桥危桥问题、实现国家西部大开发战略所需要的重要工程。酉水二桥是魏竹公路的关键工程。 1.1.2 工程使用要求保靖县魏竹公路酉水二桥，必须遵照“安全、使用、经济、美观”的基本原则进行设计，同时应充分考虑建造条件的先进性以及环境保护和可持续发展的要求。（1）公路等级：山岭重丘区二级公路。计算行车速度：40Km/h；（2）桥梁全长：305m；（3）桥面宽的布置：净9m+2×（2.25人行道+0.25人性栏杆）；（4）桥下通航等级：6级；（5）地震：不设防。 1.2设计依据及参考书：《公路工程技术标准》JTG B01-2003 《公路桥涵设计通用规范》JTG D60-2004 《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004 《公路圬工桥涵设计规范》JTG D61-2005 《桥梁计算示例集》易建国,顾安邦编著. 人民交通出版社。 1.3施工方案的确定。 1.3.1方案拟定：设计方案一：钢筋混凝土拱桥设计方案二：单塔斜拉桥

设计方案三：连续梁桥 1.3.2方案比选表1-1方案比选表梁结构的经济性、实用性、安全性、美观性和施工的难易程度为考虑因素，综合个设计方案的优缺点，最终选定一个最优方案：钢筋混凝土拱桥。

2 毛截面几何特性计算 2.1 基本资料 2.1.1 主要技术指标桥型布置：37m+2×126m+16m悬链线箱形拱桥桥面净宽：0.25m（人行栏杆）+2.25m(人行道)+2×4.5m（双车道）+2.25m(人行道)+ 0.25m（人行栏杆）设计荷载：公路—Ⅱ级桥面纵坡：双向2 % 图2.1 拱脚横截面（单位：cm）图2.2 拱顶截面（单位：cm） 2.1.2 材料规格

桁架拱桥的常见病害与维修加固

桁架拱桥的常见病害与维修加固阜阳市于20世纪70年代初开始引进钢筋混凝土桁架拱桥，至今已建成使用的桁架拱桥达30多座。随着时间的推移，经济的发展带来交通流量的大幅增长，特别是超载运输车辆的通行，早期修建的荷载标准低的桁架拱桥出现了不同程度的病害和损伤。为适应公路交通运输的需要，阜阳市公路局近几年来先后对出现病害的几座大型桁架拱桥，如临泉泉河大桥（7X30m）、界首颍河大桥（6X30m）、阜阳茨淮新河大桥（6X54m）、太和颖河二桥（6X50m）、临泉人民大桥（3X30m）等进行了维修加固工作，积累了一定的经验，现介绍如下。1桁架拱桥的常见病害及产生原因（1）下弦杆拱脚处横向裂缝。主要原因是桥台、墩基础出现不均匀沉降，使拱脚处出现竖向剪切应力，导致拱脚下弦杆件出现裂缝。（2）弦杆端部节点裂缝。主要原因是桥台、墩基础出现不均匀沉降，造成上弦杆端部凸杆与桥台、墩柱搭接扣死，使该节点出现竖向剪切应力，导致节点出现裂缝。（3）横系梁、横拉杆、横隔板竖向开裂。主要原因是由于原行架拱桥设计标准较低，横向联系较薄弱，而近10年来交通量大而且超载车辆比例大，造成桁架竖向变形量大，使横向联系的梁、杆、板出现竖向裂缝，甚至断裂。（4）桥面板裂缝、破碎。主要原因是桥面板设计标准低，微弯板或拱波厚度不足，混凝土强度低，桥面铺装层薄弱，造成桥面刚度不足，随着交通量的大幅增加，特别是超载车辆的破坏作用，致使桥面铺装层和微弯板开裂，如不及时维修，部分微弯板发生破碎，形成桥面坑洞而影响行车安全。（5）伸缩缝损坏。主要原因是桁架拱桥设计时不设伸缩装置或仅设置简易伸缩缝，混凝土强度设计较低，桥面接缝处混凝土损坏严重，逐渐开裂、破碎，使接缝处面积逐渐扩大而影响桥梁的安全使用。（6）人行道变形、下垂。主要原因是桁架拱桥的人行道设计一般采用在边桁片上弦杆上置挑梁承托人行道板的方法。随着人群荷载的增加，挑梁受超载而弯矩过大，致使下垂变形，如不及时进行加固，可能发生人行道垮塌事故。（7）位于两跨接缝处人行道和拉杆横向裂缝。主要原因是设计时在该处未考虑断开，并设置伸缩缝装置，桥两跨的振动破坏形成裂缝。2维修加固方法2.1上弦杆端部节点和下弦杆拱脚处裂缝的维修加固方法因桥梁台、墩不均匀沉降产生的桁架上、下弦桥节点处的裂缝已基本稳定，

上承式拱桥施工方案

上承式拱桥施工方案一、工程概况本合同段共有上承式钢筋砼拱桥4座，其一孔跨径为36.6m，桥梁全长54.08m,桥面总宽5.5m，组成：0.5m(防撞栏杆)+4.5m(行车道)+0.5m(防撞栏杆),其中K206+120为汽车天桥，桥面净宽为7m，总宽为8m;K211+400,K214+220,K218+841均为农机天桥，桥面总宽为5.5m。主体结构：基础、台身采用C20片石混凝土，桥台台帽、耳背墙、桥台搭板采用C30混凝土，上部构造及拱座采用C40砼，桥面铺装采用C30防水砼，防撞栏杆采用C30混凝土。二、施工组织根据工程特点和工期要求，实行项目经理部、施工区、专业施工队三级管理，各工区所属天桥由其桥梁施工队负责。施工队行政和技术隶属于各施工区，总体安排和质量监督服从项目部。施工队配置专职队长、技术员、材料员和兼职安全员各一名。各施工队机械设备、工具、机具和专业技术工种配置满足施工要求，以高机械设备的利用率，缩短工期，加快进度。完成一道工序并达到标准后，再申请下道工序，依次循序推进。三、施工方案1、施工放样⑴、平面测量项目部测量组负责控制测量。当导线点与天桥间能直接通视时，用全站仪根据主导线点数据准确地放出天桥轴线控制桩。当不能通视时，应选择能与天桥通视且便于长久保存处布设支导点，在支导点成果得到监理工程师确认后，轴线控制桩的布设及放样方法同直接通视法。控制桩布置在天桥基坑开挖线外≥5m便于长期保存的地方，并用水泥混凝土加以保护，监理工程师复核签认后，作为细部放样的依据。施工队技术员负责构造物细部测量。根据测量组所交控制点，用经纬仪和钢尺在构造物台身两端沿轴线的法线方向放出细部放样控制桩，用水泥砼加固，以备基坑开挖、砼基础浇注、台身放样之用。项目部测量组应对每一构造物进行不少于四次控制测量检测，即基础砼施工前、台身砼施工前、砼拱圈浇注前及立墙施工前，检测施工技术员细部放样精度，确保天桥平面位置满足规范要求。⑵、高程测量施工临时水准点由测量组从四等水准点引入，并用水泥混凝土加以保护。临时水准点的闭合差应达到规范要求，进行总平差，并经监理工程师复核签认，作为临时基点高程。2、基坑开挖基础采用明挖扩大基础，基坑开挖范围为：底部为基础净尺寸每侧加0.5m工作道和0.3～0.5m的排水沟，上口为底部开挖对应边加H×M（H 为开挖深度，M为坡率，土边坡采用0.75～1坡率，石方为0.2～0.5坡率）。土质基坑用挖掘机配合人工开挖。开挖过程中，须加强排水，不使基坑泡水。开挖至距基底20cm时，由人工清理至设计标高。石质基坑采用松动控制爆破配合开挖，挖至设计标高后，凿出新鲜岩面，用砂浆找平。当基底基岩倾斜度大于150时，应将基底凿成多级台阶，台阶宽度不小于0.3m。开挖的土石方应堆放在基坑开挖线1m以外或运至指定位置。开挖完成后，要求地基承载力≥300KPa,基底摩擦系数≥0.3，各项指标符合要求即可进行基础砼施工。如承载力达不到设计要求，应按监理工程师批复方案处理。如基坑开挖过程中发现石芽、溶沟、溶洞等不良地质情况，应采取凿除石芽、清除换填等措施进行处理。3、基础施工⑴、模板安装及校验基础模板采用大平面钢模，模板使用前用磨光机将模板表面锈迹清除干净。为使砼表面光洁，棱角整齐，在砼浇注前模板表面应涂刷脱模剂。模板加强肋木用6×8cm或6×10cm两种，竖向中至中距80cm，横向上下端各一根，中间按1米间距加密。斜撑用木料以30～60度倾角支撑，并用缆风对拉。⑵、砼浇注混凝土采用JS500强制式搅拌机供料，在开盘前，应根据理论配合比和集料含水量计算施工配合比。集料采用称重法，施工中不得随意增减。上料顺序依次是石子、水泥、砂子。拌和时严格控制搅拌时间，保证拌和料混合均匀、颜色一致。施工过程中随时检查和校正混凝土的流动性，严格控制水灰比，不得任意增加用水量。为保证第二盘混凝土的质量，第一盘应拌制同等标号的砂浆。混凝土采用手推车运输，运输道路应平顺，防止混凝土产生离析、泌水和灰浆流失现象。在砼运输过程中造成离析或拌合时间不够的砼熟料不允许入模，应重新拌制后才能使用。砼倾落高度大于2m时应采用溜管、溜槽或串筒输送。摊铺时应注意分散倾倒时滚落于一处的骨料，靠模板

拱桥转体法施工工艺

拱桥转体法施工工艺 9.1.1工艺概述转体法施工它具有结构合理、受力明确、工艺简便、施工设备少、节约施工用料、安全可靠、合拢速度快等特点，特别适合于施工场地狭窄，地势陡峭的山谷、宽深河流、施工期水位变化频繁不宜水上作业及跨线的铁路拱桥。转体法施工可采用平面转体、竖向转体或平竖结合转体。拱桥采用转体法施工主要是在山谷、河流的两岸或适当位置，利用地形或使用简便的支架先将半桥预制、拼装完成，然后以桥梁本身为转动体，使用一些机具设备，分别将两个半跨拱转动到桥的轴线位置合龙成桥的施工方法。转体系统由半跨钢管拱、交界墩索塔、扣索背索系统、上盘及平衡重；转台、环道、撑脚和基础、拽拉牵引系统等组成。本工艺重点介绍拱桥转体施工，有关拱肋内混凝土压注施工的内容可参考本章其他工艺。 9.1.2作业内容转体法施工内容主要是转体部分的施工、牵引转动体系的安装、线型测量及内力的监控、扣背索及预应力筋的张拉、半跨钢管拱转动到位及位置偏差的调整、转盘锁定及合拢段的临时锁定、主管合拢段的安装、拱脚及转盘间混凝土的封填、扣背索及预应力筋的交替拆除、拱座片石混凝土的回填。 9.1.3质量标准及检验方法《铁路钢桥制造规范》（TB10212-2009）《铁路混凝土工程施工质量验收标准》（TB10424-2010）《铁路桥涵工程施工质量验收标准》（TB10415-2003）《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）《铁路钢桥保护涂装及涂料供货技术条件》（TB/T 1527-2011）《自密实混凝土应用技术规程》（JGJ/T283:2012）《高性能混凝土应用技术规程》（CECS 207:2006） 9.1.4工艺流程图以北盘江大桥为例转体法施工工艺流程图如下：

拱桥施工方案

田东县城西湿地公园景观桥梁施工方案编制：审核: 审批: 编制单位：广西城建建设集团有限公司

目录第一章工程概况 ............................................................................................... - 3 -第二章编制说明................................................................................................... - 3 -第三章施工总体部署 ........................................................................................... - 5 -第四章桥梁施工技术 ........................................................................................... - 12 - 一、下部结构工程施工 .................................................................................... - 12 - 二、上部结构(拱圈施工) ................................................................................ - 25 - 三.附属结构施工 .............................................................................................. - 36 -第五章、质量确保措施............................................................................................ - 38 -第一节、质量控制体系 .................................................................................... - 38 -第二节、质量保证措施 .................................................................................... - 38 -第六章、安全保证措施............................................................................................ - 41 -第一节、施工安全管理目标 ............................................................................. - 41 -第二节、安全保证体系:见下图 ........................................................................ - 42 -第三节、人员安全............................................................................................ - 42 -第四节、设备安全............................................................................................ - 43 -第五节、消防设施、现场警示 ......................................................................... - 43 -第六节、安全施工保证措施 ............................................................................. - 45 -第七章、文明施工措施............................................................................................ - 50 -第一节、推行施工现场标准化管理 .................................................................. - 51 -第二节、改善作业条件，保障职工健康........................................................... - 51 -第三节、不扰民及妥善处理地方关系 .............................................................. - 51 -第八章环保与环卫管理...................................................................................... - 52 -第一节、管理体系及组织机构 ......................................................................... - 52 -第二节、生态保护及水土保持措施 .................................................................. - 54 -

大跨度钢筋混凝土拱桥施工工法

大跨度钢筋混凝土拱桥施工工法 1、前言随着我国公路事业的高速发展，箱形拱桥工量少、自重轻、截面合理，近年来在大跨度钢筋砼拱桥中被广泛应用。我公司先后承建了陕西省境内的包（头）—茂（名）高速公路毛坝至陕川界MC4合同段，渝（重庆）—昆（明）高速公路云南省境内的水富至麻柳湾23合同段等工程项目，均包括大跨度钢筋混凝土拱桥结构。其中水富至麻柳湾23合同段在施工中大力开展科技攻关，不断完善施工工艺，成功的解决了主拱圈下部原地面基础处理和下沉；扣件钢管拼装满堂式拱架的搭设方法和要求；支撑主拱圈底模的1-80 米弧形杆件的材料选择与制作；主拱圈加载程序和下部支撑卸载程序；主拱圈间隔槽的预留位置；合拢温度的选择；混凝土分段和浇注顺序；拱上运输系统的布置；消除拱架形、控制主拱圈变形等关键技术难题，本工法是在总结上述成功经验的基础上形成的。 2、工法特点公路工程大跨度钢筋混凝土拱桥，近年来的桥跨已经发展到140m现代桥梁,它是集桥梁结构学、结构力学、地质结构学与材料科学等技术为一体，具有很高的技术含量和远景发展。大跨度钢筋混凝土拱桥具有以下特点： 2.1 对原地面进行处理后采用满堂支架系统克服了传统的土牛胎易产生不均匀沉降导致支架下沉引起主拱圈变形开裂及填筑挖出土牛胎增加工程量的弊端，有效防止了拱架下沉拱圈变形，保证了施工质量。 2. 2 支撑体系和模板系统位于稳固的地基上，安全系数高，不易下沉，结构受力合理，支架、模板安装拆卸方便，操作简单，支架和模板适用

范围广，可再利用。 2.3. 拱圈采用钢筋砼分段现浇，整体性强，结构轻盈，自重小，线性美观，减少了砼用量，节约了投资。 2.4. 施工工艺完善、简便，可操作性强，降低劳动强度，便于推广。 2.5.施工速度、施工质量容易得到保证。 3、适用范围本工法适用于公路大跨度钢筋混凝土箱形拱桥采用现浇的主拱圈，适合拱圈下部为水流不大的山谷、沟壑、坑洼、平地、河流，跨度50～140m 的钢筋混凝土拱桥施工。 4.工艺原理大跨度钢筋混凝土拱桥设计理念先进，施工技术成熟，具有广阔的市场前景。通过混凝土原材料把关、配合比选定、埋设循环水管、混凝土搅拌、运输、浇注过程的控制，以及后期通过混凝土养护、控制水温以降低混凝土内外温差，防止大体积混凝土出现裂缝，保证大体积混凝土施工质量。 5、施工工艺 5.1 拱架地基处理将跨径范围左右共宽13m投影面下的沟槽表层植被、浮土与挖基倾倒土全部清除后，纵横方向挖成错台，横向靠近两桥台处尤其近1号台处的自然坡度大，依土质和风化岩石层的具体情况分别处理为不同宽度及外坡的错台，清除错台废方。顺桥向左侧拱架支承面的外缘，施作一浆砌片石挡土墙, 砂浆标号M7.5.基础处理深度依地质情况而定，但不宜小于0.5m。挡墙顶宽0.8m，外坡直立，内侧背坡依挡墙高度定为1:0.3。挡墙高度在2～4 m。

钢筋混凝土拱桥实例组织设计

钢筋混凝土拱桥实例组织设计 Hessen was revised in January 2021

一百二十米跨现浇钢筋砼箱形拱桥主拱圈施工工法 1．前言余姚双溪口水库大桥为净跨径120m上承式悬链线箱形拱桥，该桥为集团公司同类桥的最大跨径，其支架部分及主拱圈施工不仅难度大，而且存在着很大的施工安全风险。我公司结合以往施工经验，针对大跨上承式钢筋混凝土箱形拱桥技术进行了科技攻关，充分利用该型拱桥结构特点制定科学合理的施工工艺，解决了施工技术难题，经总结形成本工法。以本工法为核心的“120m跨现浇钢筋砼箱形拱桥主拱圈施工技术”获得集团公司优秀论文一等奖。 2．工法特点本桥主拱圈采用支架现浇施工法，其中支架部分为在两拱脚段根据原有的地形情况采用在硬化的地面上直接拼装碗扣式脚手架，中间段采用梁柱式复合体系：其结构构成为：明挖现浇混凝土基础;钢支架分三层，底层为置于混凝土基础上钢管立柱支墩;中层用万能杆件搭成框架结构形成纵梁;上层为满布式碗扣式脚手架。拱部利用碗扣式支架调整成拱型，拱架卸落利用碗扣式支架顶的可调托撑完成。而主拱圈混凝土则采用分环、分段的方法进行施工，即：整个拱圈根据支架的结构体系分为3个浇筑环；即底板环、腹板环及顶板环，每环浇筑时再分5段对应水平长度分别均为24m，先对称浇筑拱脚段，再从跨中段向两拱脚方向浇筑，拱顶段浇筑完后，再浇筑1/4段。段与段之间预设间隔槽(顶板不设间隔

槽)，间隔槽宽，根据监控单位的施工加载计算，腹板和底板环两环同时合拢，使拱圈形成一个开口箱形结构，然后再进行顶板环的分段浇筑及合拢。 3．适用范围本桥施工方法可适用于大跨径现浇钢筋砼拱桥的施工。 4．工艺原理主拱圈施工技术 4.1.1主拱圈底模标高的确定主拱圈的支架现浇过程中，立模标高的合理确定，是关系到主拱圈的线形是否平顺、是否符合设计的一个重要问题。如果在确定立模标高时考虑的因素比较符合实际，而且加以正确的控制，则最终主拱圈与桥面系线形较为良好；否则最终主拱圈线形会与设计线形有较大的偏差。立模标高并不等于设计中桥梁建成后的标高，总要设一定的预抛高，以抵消施工中产生的各种变形（挠度）。其计算公式如下：模板定位标高＝设计标高＋运营预抛高＋施工预抛高＋支架变形其中支架变形值是根据支架加载试验，综合各项测试结果，最后绘出支架荷载—挠度曲线，进行内插而得。根据以往上承式拱桥施工及监控经验，并结合本桥的具体情况，估计在施工过程中影响本桥结构内力和线形的因素主要有以下几方面：

钢筋混凝土桁架拱桥主拱圈钢筋的布置

工程技术摘要：本文仅对钢筋混凝土桁架拱桥的配筋作了阐述，主拱圈的配筋要从力学的角度进行详细而细致的分析，配筋和受力分析紧密结合，对各种受力要进行精确地反复地验算，同时要准确分析各部位的受力情况，确保正确地配筋，从而保证工程产品地顺利生产。关键词：配筋主拱圈桁架拱桥的上部结构一般是由桁架拱片、横向联接系和桥面三部分组成，其主要承重结构是桁架拱片。桁架拱桥是由拱和桁架两种结构体系组合而成，因此兼具有桁架和拱的受力特点。桁架拱桥一般由上、下弦杆、腹杆、实腹断组成的桁架拱片，横向联接系和桥面系三部分组成。桁架拱片是桁架拱桥的主要承重结构，承受上部结构的自重，并与桥面结构一起承受活载，把活载和恒载传到墩台上去。桁架拱片各部位配筋情况，按各部位受力性质和大小，大致如下： 1一般配筋下弦杆为受压杆件，一般以靠近支点的一段受压最大，向跨中逐渐减小。下弦杆所受压力考虑全由混凝土承受，故下弦杆一般按构造配筋，不另配受力钢筋。纵向钢筋的直径不宜小于12mm，纵向钢筋与混凝土侧面的净距不小于2.5cm，箍筋直径不小于6mmi,箍筋间距应不大于纵向受力钢筋直径的15倍，或构件横截面的较小尺寸，并不大于40cm。上弦杆一般也为受压杆件，但因在局部荷载下要受弯，故应按压弯构件考虑。其中端节间上弦杆尚可能出现受拉，加以局部受弯又最大，故这根长度最大的上弦杆常是控制设计的。偏心受压构件纵向受力钢筋的含筋率不宜小于0.15%，同时不少于2根，而上弦杆的受力钢筋应布置在上弦截面（不计桥面）的截面重心线以下，受力钢筋和箍筋的直径、间距及保护层厚度等规定，同受压杆件。腹杆中的受压杆件，也仅按构造配筋。受拉杆件按轴心受拉杆件配筋，考虑拉力全由钢筋承受，钢筋应沿轴线或对称于轴线布置。实腹为压弯杆件，按所计算的几个截面的内力配筋。要加强靠实腹段节间内短腹杆两端侧面的局部配筋，因此此处次应力较大。在桁架拱片的拱脚支承端和吊梁的支承牛腿内，也应注意配置局部受力钢筋。在配置钢筋时，对于中小跨径的桁架拱桥，上、下弦杆的配筋一般是连续的，其数量根据受力最大端部节间的一根来确定。受拉腹杆的配筋，可在受力最大和最小的两根确定钢筋数量后，其余各杆取中间值，也可简单地统一按受拉最大的一根配置。受压腹杆一般采用同样的构造配筋。实腹段按各计算截面配筋，尽量做到通长连续。各部件所配钢筋，力求减少规格和钢种。对于较大跨径的桁架拱桥，则应按各部位内力大小分别考虑配筋，以免用钢过多。在布置钢筋时，注意受拉腹杆的受力钢筋在两端应伸过桁架结点中心，并在轴线交点以外留有足够的锚固长度。在结点包块边缘的杆件交汇处，应配以斜角钢筋或包络钢筋，这种钢筋也应有足够的锚固长度，并注意尽量靠近混凝土边缘以引起应有的防裂作用。采用分段预制的桁架拱片，在接头端必须预埋足够的连续钢筋或预埋件，并注意要保证受力钢筋在接头处的传力性能。桁架拱的横向联结系构件，一般按构造配筋。板面板如为双边支承连续板，须另外单独进行配筋计算；如为微弯板，一般按构造配筋。预制微弯板应考虑吊装过程中的受力要求，预防吊运时破裂损坏。在现浇桥面混凝土中应适当布置防收缩和温度钢筋，一般是在面层混凝土内布置以钢筋网。 2配筋和应力计算相结合设计桁架拱桥时，须根据施工阶段和使用阶段的受力情况，对各部分最不利内力组合下的应力验算。配筋与验算相结合地进行。各项验算均能通过时，设计和配筋才能最后确定。在验算过程中，有时可能需要修改结构尺寸，如下弦杆和受压腹杆中出现压应力过大、超过容许值时，就得适当放大截面尺寸。这时一般不采用增强配筋的办法来降低最大压应力，因为较不经济。验算桁架拱片在运营阶段（使用阶段）的应力时，按各部位的受力性质不同进行相应的验算。下弦杆和受压腹杆按轴向受压杆件验算。计算时应按不同的长细比考虑各自的纵向弯曲影响，可不考虑所配纵向构造钢筋的作用。受拉腹杆按轴心受拉杆件计算，计算时考虑拉力均由钢筋承受。弯压兼受的实腹段和上弦杆（上弦杆在局部荷载下受弯，桁架拱整体作用中受压），按偏心受压构件计算。但对实腹段可先按弹性材料验算截面上、下缘应力。验算中，在每一段验算杆件中只取一个截面（杆件中部截面）进行验算。实腹段则是对所选计算截面进行验算。对于上弦杆，尚需检验局部荷载引起的剪力和结点负弯矩应力是否过大。 3预应力配筋及验算钢筋混凝土的桁架拱桥在受拉腹杆及受压弯的实腹段等部位，难免出现裂缝，对这些部位施加以预应力就可克服上述现象。沿桥的横向也施加以预应力，可使桥的整体性更好。施加预应力的桁架拱片预制构件，在运输吊装过程中具有较好抗裂安全度。此外，预应力还可能减低结构内的此应力。预应力桁架拱结构具有较高的承载能力和较轻的结构重量，在较大跨径的桁架拱桥中获得越来越多的采用。桁架拱片上施加预应力的部位，一般为受拉腹杆、上弦杆和实腹段，这些部位施加预应力后，可不出现拉应力或出现较低的拉应力。桁架拱片上的预应力筋一般在预制场地上张拉。但当桁架构件在地面平卧时自重不起作用，那时预应力引起的结点次应力可能过大，因此有时对腹杆预应力筋只做部分张拉，待桁架拱片安装就位后再行补张拉。预应力筋的布置，在受拉腹杆中须使预加力的合力通过杆件轴线，使腹杆在预加力作用下中心受压。在上弦杆和实腹段内，预应力筋的布置须适当的偏心，以抵抗受弯。上弦杆和实腹段的预应力筋尽量作直线的、通长的布置。如因施工方法需要桁架段采用分段预制然后悬拼吊装，则预应力筋可作为吊装索的一部分，并采用专门接头作必要的接长。根据桁架拱片的铰接假定，对各部的预应力筋的配筋，同普通钢筋混凝土桁架拱的配筋一样，也把各部位作为单独构件分别进行。配筋时先根据最大和最不利的内力主要组合和估计的预应力总损失，选定预应力筋数量和布筋位置。预应力桁架拱桥上采用的预应力筋可以是高强度钢丝束或低合金钢粗钢筋，相应的锚具有镦头锚和轧丝锚等。桁架拱上所用的锚具，要求锚固可靠、结构紧密并能重复张拉。腹杆的预应力筋一般不长，锚具内的滑移会引起过大的应力损失，使预应力作用不能充分发挥，故锚具须有较好的锚固性能。在进行预应力配筋计算时须先根据具体条件选定合适的预应力体系（预应力筋、锚具、相应的张拉千斤顶及孔道的形成和压浆方式）。布置锚头位置时须验算锚头下的局部承压强度。桥面部位的横向预应力，能将横向各片桁架拱片连同桥面更牢固地连接成一体，加强结构整体性，并提高桥面板的承载力。横向预应力筋的布置方式，一般是每隔一定纵向距离沿桥的横向通长地布置一道，使每道预应力筋正好在预制桥面板间的横向拼接缝中通过。预应力的大小视需要的横向加强程度而定，但目前一般不作具体计算，而是采用与桁架拱片上同样的预应力筋和锚具型式，可能适当变小规格，降低预加力吨位。钢筋混凝土桁架拱桥主拱圈钢筋的布置邓小忠（忠县交通勘察设计室） 246

拱桥施工工艺

9.2 拱桥构造 9.2.1 上承式拱桥构造桥面位于整个桥跨结构上面的拱桥称为上承式拱桥。上承式拱桥由主拱(圈)、拱上传载构件或填充物、桥面系组成，主拱(圈)是主要承重结构，如图9.7。图9.7上承式拱桥（尺寸单位：cm ） 1．主拱构造普通型上承式拱桥根据主拱(圈)截面型式不同主要分为板拱、肋拱、箱形拱、双曲拱等。（1）板拱板拱可以是等截面圆弧拱、等截面或变截面悬链线拱以及其他拱轴型式的拱。除多数采用无铰拱外，也可做成双铰拱和三铰拱。按照主拱所用材料，板拱又分为石板拱、混凝土板拱、钢筋混凝土板拱等。 1）板拱主拱截面宽度、厚度及变化规律 ①主拱截面宽度图9.8 板拱宽度对于实腹式板拱桥以及拱式腹拱的空腹式板拱桥，拱圈宽度决定于桥面宽度。当不设人行道时，则仅将防撞栏杆悬出5cm ～10cm （图9.8a ）；当设人行道时，通常将人行道栏杆悬出15cm ～25cm （图 9.8b ）；对于多孔或大跨径实腹式拱桥，可将单独设置的钢筋混凝土构件组成的人行道部分悬出（图 9.8c ），也可将设置在横贯全桥的钢筋混凝土横挑梁上的人行道全部悬出（图9.8d ）。当板拱用于空腹式拱桥时，可通过盖梁将人行道或部分车行道悬挑出拱圈宽度外，以减小拱圈宽度和墩台尺寸（图9.8e 、 f ）。板拱拱圈宽度一般不宜小于计算跨径的1/20，以保证横向稳定性，否则，应验算拱圈横向稳定性。 ②主拱厚度及变化规律拱圈厚度可以是等厚度，也可以是变厚度，其值主要根据桥梁跨径、矢高、建筑材料、荷载大小等因素通过试算确定。对钢筋混凝土板拱，初拟时，拱顶厚度h d 一般采用跨径的1/65~1/75，跨径大时取小值。

现浇钢筋混凝土拱桥施工方案

现浇钢筋混凝土拱桥一、工程概况滹沱河大桥是新城大道工程的一部分，桥梁设计起点为K0+260.5，本桥平面位于直线上，与滹沱河交角90°。桥梁全长2414.06m、分为17联，其中跨滹沱河主桥采用9×66米跨径的上承式钢筋混凝土板拱。全桥下部结构采用钻孔灌注桩基础，主桥桥墩基础采用φ1800mm的钻孔桩，矩形承台（承台高度分为2.5米与3.5米两种）。桥梁横断面为双向8车道，两侧设置人行道，标准断面总宽度49米：2×（6.0米人行道+15.0米机动车道+0.5米防撞护栏+3米中空带），桥面铺装为10cm厚的沥青混凝土。二、编制依据 (1)、合同文件； (2)、施工设计图纸； (3)、国家、交通部、建设部、河北省现行设计、施工规范、验收评定标准及有关文件； (4)、项目办及总监办下发的有关文件； (5)、现场实际情况及施工条件； (6)、我公司积累的成熟技术、科技成果、施工工艺及同类工程的施工经验；可调用到本合同段工程的各类资源。三、主要工程数量主拱圈采用钢筋混凝土板拱，截面高1.0m、宽221.5m，采用C40混凝土，一个主拱圈混凝土理论数量1435.3m3，全桥左右幅18个主拱圈共计25835.4m3. 四、现浇拱桥施工方案（1）、基底处理 1、地基处理根据桥位处水文地质情况，滹沱河河道内地下水位较高，且基本上为砂层，因此承台开挖需要采取1:1.5的边坡并采取防水措施，河

道内有水的承台采用施打钢板桩防水、开挖。现浇拱桥在施工过程中荷载较大，因此在搭设支架前对地基进行全面处理，首先把施工区域内的淤泥、杂物及泥浆池中的泥浆清理干净，换填砂层（采用水压）。整体整平后再填筑30cm厚以上砂砾层，分层碾压成型，并做出单向横坡。处理后测试地基承载力,地基符合要求后，浇筑15cm厚C20混凝土垫层。在混凝土浇筑完成后，要进行收面、压光、必须保证砼面的平整度。在收完面以后进行洒水，并用塑料薄膜覆盖养护。 2、排水沟挖设地基范围一米外两边挖设60×80cm的排水沟，排水沟要做防渗处理，防止雨水浸泡地基，避免地基沉陷，碗扣支架产生不均匀沉降。（2）、支架搭设支撑方式采用满堂式碗扣支架。碗扣支架采用WDJ式支架，架杆外径4.8cm，壁厚0.35cm，内径4.1cm。支架要求钢管表面无锈、光滑、无裂纹，具有出厂合格证，所用钢材符合有关规定。根据主拱圈混凝土的重量，支架纵桥向间距0.6m，横桥向间距0.6m，横杆间距0.6m。考虑支架的整体稳定性，支架顶部及底部设置水平剪力撑，中部剪力撑设置间距小于4.8米；在支架的四周及中间的纵横向，由底到顶连续设置竖向剪力撑，其间距不大于4.5米，剪力撑斜杆与地面的夹角在45°—60°之间。斜杆每步与立杆扣接，扣接点距碗扣节点的距离≤150mm；当出现不能与立杆扣接的情况时可采取横杆扣接，扣接点牢固。斜杆的搭接长度不小于1m，搭接处设2个扣件，两端扣件位置距端头不小于 10cm。 1、测量放样测量人员用全站仪放样出现浇拱桥在地基上的竖向投影线，并用白灰撒上标志线，现场技术员根据投影线由中心线向两侧对称布设碗

有关拱桥施工论文：简述拱桥平面转体施工法

桥梁施工案例论文专业：土木工程浅析拱桥平面转体施工技术

一、概述转体施工法一般使用于单孔或三孔拱桥的施工。其基本原理是:将拱圈或整个上部结构分为两个半跨，分别在河流两岸利用地形或简单支架现浇或预制装配半拱，然后利用一些机具设备和动力装置将其两半跨拱体转动至桥轴线位置（或设计标高）合龙成拱。它的关键技术问题是转动设备与转动能力，施工过程中的结构稳定和强度保证，结构的合龙与体系的转换。转体施工法与传统施工方法想比，具有的优点: （1）施工所需要的机具设备少、工艺简单，操作安全；（2）结构合理，受力明确，力学性能好；（3）能较好地克服在高山峡谷、水深流急或经常通航的河道上架设大跨度构造物的困难，尤其是对修建处于交通运输繁忙的城市立交桥和铁路跨线桥，其优势更加明显；（4）施工速度快，造价低，节约投资。在同等条件下，拱桥采用转体法与传统的悬吊拼装法、衍架伸臂法，搭架法相比,经济效益和社会效益十分明显，如用转体法修建的湖南资兴市游垅桥，与应悬吊拼装法和搭架法相比，造价降低了11.5%?12.4%。二、平面转体法的适用范围及特点平面转体法适用于深谷、河岸较陡峭、预制场地狭窄或无法采用现浇或吊装的施工现场。在桥墩台的上、下游两侧利用山坡地形的拱脚向河岸方向与桥轴线形成一定角度塔设拱架，在拱架上现浇拱（肋）箱或组拼箱段以完成二分之一跨拱，其拱顶高程与设计高程相等（应设置预留高度）,利用转动体系，将两岸拱箱相继旋转合拢就位，要使得拱箱稳定旋转就位，拱箱的平衡是平转法的关键。这种施工方法特点是:将主拱圈分为两个半跨，分别在两岸利用地形作简单支架（或土牛拱胎），现浇或者拼装拱肋，再安装拱肋间横向联系（横隔板、横系梁等）,把扣索的一端锚固在拱肋的端部（靠拱顶）附近，经引桥桥墩延伸至埋入岩体内的锚锭中，最后用液压千斤顶收紧扣索，使拱肋脱模，借助环形滑道和手摇卷扬机牵引，慢速地将拱肋转体180° （或小于180° ）,最后再进行主拱圈合龙段和拱上建筑的施工。

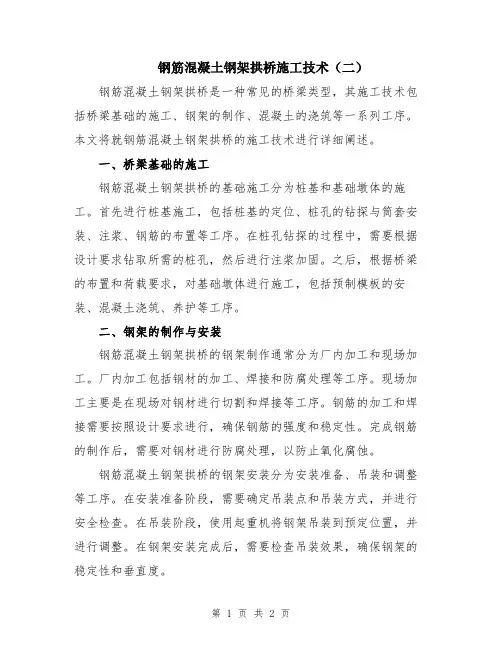

钢筋混凝土钢架拱桥施工技术(二)参考文本

钢筋混凝土钢架拱桥施工技术（二）参考文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月

钢筋混凝土钢架拱桥施工技术（二）参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 4构件的安装所有预制构件的安装应严格按设计说明及规范要求进行，安装前必须先搭好临时支架，准备好一切吊装设备、材料等。 4.1临时支架的搭拆本桥设计为有支架施工，因此在吊装前必须先搭设临时支架及安装操作脚手架。

4.1.1支架的搭设支架为临时支撑构件自重及分段接头施工方便，其位置均放在构件吊环处，同时考虑安装操作人员脚手架。构造：实腹段采用100×100（cm），其余采用100×200（cm）。每支架采用4根Φ48mm壁厚为3.5mm空心钢管为立柱，每2m高设横撑及斜撑，同时，要进行强度及稳定性验算。 4.1.2支架拆除待接头混凝土达到设计强度的70%后，可松动楔木，实施落架，随后可拆除支架。拆除时应对称、均匀进行。 4.2构件的安装

现浇钢筋混凝土箱形拱桥主拱圈施工技术

120m 跨现浇钢筋砼箱形拱桥主拱圈施工技术 1. 工程概况 xx 市xx 大桥位于xx 市XX 镇内，为xx 水库建成后原有道路改建工程。该桥位于 xx 水库上游，跨越库区，终点与上大线连接。该桥桥长 192.8m ，其中桥梁主跨为净跨径 120m 上承式悬链线箱形拱桥，其矢跨比1/6，拱轴系数m = 1.756 ;拱上结构为全空式三柱排架结构，采用 7.8m 先张法预应力空心板作桥面结构，主箱为高2m 的等截面单箱双室，三腹板支承拱上排架柱；拱上结构根据高度分为横墙和排架两种形式；拱座采用 8根$ 130cm 桩承台基础。桥梁设计荷载为公路n 级，桥面宽度 9.5m (0.25m 栏杆+ 1.0m 图1桥梁总体布置图 2. 支架施工 2.1.支架布置本桥根据施工条件采用有支架施工。在两拱脚段根据原有的地形情况采用在硬化的地面上直接拼装碗扣式脚手架，中间段采用梁柱式复合体系：其结构构成为：明挖现浇混凝土基础；钢支架分三层，底层为置于混凝土基础上钢管立柱支墩，中层用万能杆件搭成框架结构形成纵梁，上层为满布式碗扣式脚手架。拱部利用碗扣式支架调整成拱型，拱架卸落利用碗扣式支架顶的可调托撑完成。钢管立柱支墩用$ 325 X 8 mm 钢管作为主要支撑柱，在N 型万能杆件高度变化处采用双立柱，其余采用单立柱，各钢管立柱水平用 I12工字钢连接，且在纵横设置剪刀撑；其上用万能杆件搭成 2m 框架结构，通过横向］28a 槽钢分配梁与立柱连接，在 N 型万能杆件两侧设置缆风绳；在万能杆件上布设纵横向工字钢分配梁，其上搭设碗扣件式脚手架。全桥钢管立柱布置成 11跨形式，跨度为 8 m 、9m 10m 。支架两拱脚段根据原有的地形情况采用在硬化的地面上直接拼装碗扣式脚手架。具体布置见图人行道+ 7.0m 行车道+ 1.0m 人行道+ 0.25m 栏杆 1。 19280 心桥面总体布2置图见图 4 .4CO-KO 直占小终
