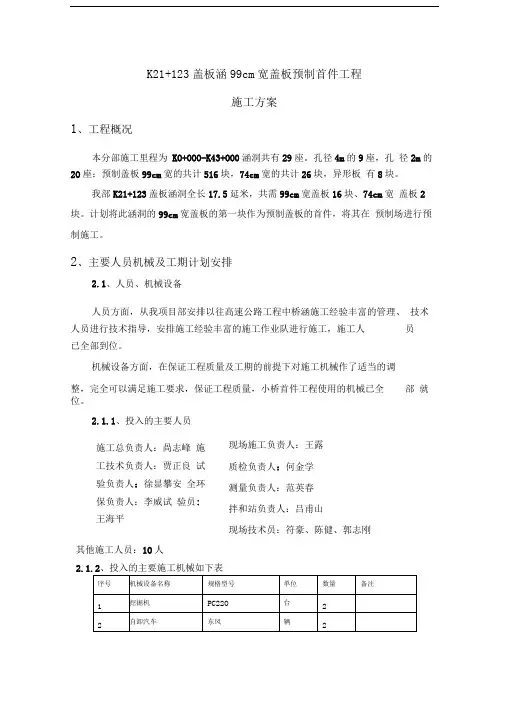

K21+123盖板涵99cm 宽盖板预制首件工程

施工方案

1、工程概况

本分部施工里程为 KO+OOO-K43+OO0涵洞共有29座。孔径4m 的9座，孔 径2m 的2O 座；预制盖板99cm 宽的共计516块，74cm 宽的共计26块，异形板 有8块。

我部K21+123盖板涵洞全长17.5延米，共需99cm 宽盖板16块、74cm 宽盖 板2块。计划将此涵洞的99cm 宽盖板的第一块作为预制盖板的首件，将其在预 制场进行预制施工。

2、主要人员机械及工期计划安排

2.1、人员、机械设备

人员方面，从我项目部安排以往高速公路工程中桥涵施工经验丰富的管理、 技术人员进行技术指导，安排施工经验丰富的施工作业队进行施工， 施工人员已 全部到位。

机械设备方面，在保证工程质量及工期的前提下对施工机械作了适当的调整, 完全可以满足施工要求，保证工程质量，小桥首件工程使用的机械已全部就位。

2.1.1、投入的主要人员 施工总负责人：高志峰 施工技术负责人：贾正良 试验负责人：徐显攀 安全环保负责人：李威 试验员:王海平 其他施工人员：1O 人

2.1.2、投入的主要施工机械如下表

现场施工负责人：王露 质检负责人：何金学 测量负责人：范英春 拌和站负责人：吕甫山

2.2、工期计划安排

K21+123盖板涵洞99cm宽第一块盖板预制计划从2015年10月23日施工，当天完成并养护。

3、^施^工力'^案

3.1、盖板预制台座施工

台座用C20混凝土浇筑而成，99cm盖板台座长4.6米，宽0.99米，台座间纵向间距为0.6米，横向间距为1米。台座上铺底模钢板，钢板厚度为5mm详见附图。

3.2、钢筋制作及绑扎

钢筋制作由专门的下料机械，焊接在施工现场进行，钢筋的搭接长度双面焊不小于

5d，单面焊不小于10d。绑扎时应注意保护层厚度，保证保护层厚度的方法是在钢筋与模板间放置所需厚度的垫块，垫块与钢筋扎紧并互相错开，并检查钢筋与模板四周的间距，如有保护层不够的钢筋，应该适当调整或者更换钢筋；受力筋间距偏差控制在土5mm以内，预制板时按要求预留锚栓孔。绑扎还应注意将吊环与主筋绑扎牢固，以保证起吊和安装安全。绑扎完成并自检合格后报监理工程师验收，合格后方可安装模板。

钢筋加工及安装实测项目

3.3、模板加工及安装

盖板模板采用组合式钢模板；盖板底模采用C20混凝土底板上铺5mn钢板, 表面平整光洁。安装模板前在模板内侧及底板均匀涂抹脱模剂，安装时用螺栓和拉杆固定，安装后检查模内尺寸、模板的垂直度和牢固性，报监理工程师验收合格后，才能准备浇注盖板混凝土。

3.4、混凝土浇筑

混凝土采用C35混凝土，严格按照试验检测监理工程师批准的混凝土配合比施工。混凝土采用拌和站强制式拌和机集中拌和，8m3混凝土运输罐车运输，使

用溜槽入仓、插入式振捣棒进行振捣浇筑混凝土。并随时检查混凝土的坍落度及和易性，根据规范要求取足试件。插入式振捣器振捣时，振捣器移动间距不超过振动半径的1.5倍，与侧模保持50?100mm勺距离；避免振动棒碰撞模板、钢筋或其它预埋件；每一处振动完毕后边振动边徐徐提出振动棒；对每一振动部位，振动到该部位混凝土密实为止，密实的标志是混凝土停止下沉，不再冒出气泡，表面呈现平坦、泛浆。并在浇筑期间注意观察模板，钢筋和预埋件牢固情况，发现松动或移位时及时暂停浇注进行处理。浇筑混凝土时，填写混凝土施工记录。

3.5、养生及拆模

混凝土浇注完成后用木摸进行抹面，初凝时将板顶拉毛和覆盖并洒水养生，在混凝土强度能保证其表面及棱角不致因拆模而受损坏时方可拆除，一般以混凝

土抗压强度达到2.5MPa时拆除侧模板。根据现阶段的气温，拆模时间控制在混凝土浇注后1

?3天，拆模后应继续覆盖养生，养生期不小于14天。

预制盖板实测项目

浇筑混凝土时在现场制作混凝土试件，在自然条件下同盖板一起养生，在现场混凝土试件强度达到设计强度的90%后，才能进行盖板的起吊和安装，对于无法及时安装的盖板，在预制场存放，存放时在两端距盖板端头50c m处支等厚

方木，存放层数不超过4层，盖板的起吊用25T汽车吊车，用汽车运输，安装采吊车配合人工进行，在盖板安装之前，测量人员根据涵洞相邻两道沉降缝之间间距和设计盖板宽度合理组合搭配，使盖板间隙正好落于沉降缝处，而后可根据组合结果用墨斗放出每道盖板安放位置，施工人员即可依据放线结果安装盖板。安装前按设计要求先在板与台帽间垫1cm厚橡胶板。

盖板安装时注意上下方向及斜交方向，避免发生反向错误。安装盖板放置时把锚栓孔对准锚固筋精确锚固于台帽上，一端端缝处及锚栓孔内锚周围填水泥砂浆，一端锚栓孔内锚筋周围填塞沥青，安装后把吊环割掉。

4、质量保证措施

（1）、严格控制各种原材料的质量，严格控制混凝土按配合比施工，并按照规范要求制作混凝土试件。

（2）、振捣时防止碰撞预应力筋、模板及其它预埋件。

（3）、及时覆盖和洒水养生。

（4） 、进行详细的技术交底，再进行下道工序施工。

（5） 、成立质检部，在各分工区配专职质检员，检查各工班的工作及各工序 的施工

工艺，每道施工工序，自检合格后报监理工程师，经监理工程师验收后， 方可转入下道工序。

5、安全保证措施

5.1、 安全目标

（1 ）杜绝伤亡事故的发生； （2 ）预防中毒、火灾、火警事故； （3） 杜绝重大车辆交通事故； （4） 特种作业人员持合格证件上岗率达

100% ；

（5 ）按安全“一标三规范”检查综合评定合格率

100%，优良率95%以上。

5.2、 安全管理体系

（1 ）项目经理是第一责任人，对所有的施工人员应进行安全教育。贯彻安全第一、预

防为主的方针;

制度，并负责落实

;

（2）项目经理办公室安全领导小组长（安质部）

，根据工程项目制定的安全施工规章

（3）工程技术部负责结构安全施工设计，并检查落实情况；

（4）机料部负责各种施工机械安全操作规程的制度建设。物资机料的采购、运输、保管、使用的安全制度，并检查落实，特别应重视易燃易爆物资的安全管理和行驶机械的安全使用；

（5）现场施工队长负责本段施工人员的安全教育和安全措施落实，对工程安全和机械

设备的安全坚决做到预防为主，消灭一切不安全隐患，做到安全施工；

（6）全员监督检查施工人员，严格执行安全操作规程，有权制止施工过程中的一切不安全行为；

（7）项目经理部每月进行一次安全措施落实情况检查、评比，奖优罚劣；

（8）作业队每星期进行一次安全活动评比，大力宣传安全施工；

（9）在项目经理部形成一种爱护自己关爱他人，爱护自己财务更要爱护他人和国家财

务的良好氛围，全员做到安全施工。

5.3 、安全生产措施

项目经理部设安质部，由安质部主管安全，各作业队设立专职安全员，确保每个生产工人的安全；

健全各工种、各施工环境下的施工安全规章制度，做好上岗前职工安全施工培训工作；特殊工种必须持安全考核证上岗，严禁无证上岗，严禁无证操作，严禁违章作业；进入施工现场的全体职工坚决做到“三不伤害” ，做到人员及工程安全双达标。

（1）严格按施工工艺、施工操作规程、施工方案有关安全条款要求进行施工。

（2）加强与当地气象部门之间的联系，六级以上的大风及大雨、暴雨、洪水、滑坡、泥石流等来临之前，应做好人员以及设备、设施结构的安全防范工作。

（3）夜间施工时，必须配置好照明设备，并在危险处设隔离栅，防护网等，确保施工人员和机械设备的安全。

（4）高空作业范围时，应设高空防护网及地面标志，人员都需戴安全帽，穿防滑鞋，配安全带，防止人员坠落及高空落物伤人（或车辆机械、设备）。

（5）施工车辆与地方交通干扰的交叉地点，设明显标志并派专人指挥交通。

（6）发电机房按国家有关部门的要求部署，做好安全保卫及防火工作。

（7）实行安全施工一票否决制，确保施工万无一失，把事故隐患消灭在萌芽状态，真正做到预防为主。

（8）根据本合同段路线的特点，合理安排改线与主线的施工，以确保车辆行车通畅，另在施工车辆与交通干扰的地方必需设置醒目的标志牌、警告牌，以确保行人、车辆安全。

6、环境保护措施

1、环境因素调查:识别及控制施工过程中可能存在的各种环境因素，并对重大环境因素制定合理的管

理方案，保证其不超标。

2、确定环境保护目标:对废水、废气、噪音等进行控制，做到达标排放; 对固体废弃物进行控制，做到分类收集，分类处理;对危险品进行有效控制，建立危险品仓库。

3、项目部健全组织，设环境保护检查员，专门负责环保工作的检查、监督，发现问题及时处理，分管技术员配合环保员进行工作。

4、声环境污染防治:

4.1 加强管理，文明施工，合理安排施工时间、施工工序，避免大量高噪声设备同时施工，夜间尽可能不用或少用高噪声设备。

4.2 在村庄附近施工时选用低噪声施工机械及施工方法。

4.3 运输车辆运行时间应妥善安排，避开居民等敏感区。

5、固体废物污染防治:

5.1 应将废弃物按类别投入指定的场地、垃圾箱内，禁止乱丢乱放;生活垃圾必须做到

及时清理，运到指定地点集中处置。

5.2 建筑垃圾应分阶段清理和处置，应合理调配弃土弃渣，将弃土弃渣全部调往同步建设的其他工程做填方用。施工结束后要清理施工场地，平整土地。

6、生态环境保护措施:

6.1 建设活动应尽量减少临时占地。

6.2 施工过程中，应将施工工人临时住所、材料堆放场设置在院墙内，减少扰动范围。

6.3 施工时注重植被保护;施工结束后应立即种植植被实施绿化。

6.4 材料运输路线尽量控制在同一线路上，避免固定沙地地表结皮破坏，减少风沙流动。

7、危险品控制,建立油料库，对燃油进行定量控制管理。

8、施工现场做一些适当地绿化工作，美化环境。

7、文明施工保障措施

1. 施工现场器具摆放有序，生活生产垃圾及时清除，便道畅通，安全批示标识、文明施工标牌摆放到位，并负责维护、严禁擅自拆除。

2. 每天完工后对现场进行整理，施工器具指定堆放，便于管理。

3. 施工垃圾不得随意堆弃，取弃土场要选择合理地点，保证不侵害他人的利益，完工后要对取（弃）土场进行整理，对可能出现的坍方、滑坡、泥石流等危险情况的，要提前进行处理，避免因此造成的不必要损失。

4. 现场控制材料用量，少浪费，材料周转、调用做好记录。

5. 项目加强对施工人员的全面管理，施工人员做好登记。落实防范措施，做好防盗工作。
