7号信令协议部分
1. Objectives
After completing this course the participants will be able to:
? Explain the basic structure of the CCITT SS NO.7
? Explain the interface of the network
? Briefly describe signaling used in the network interface
2. Chapter

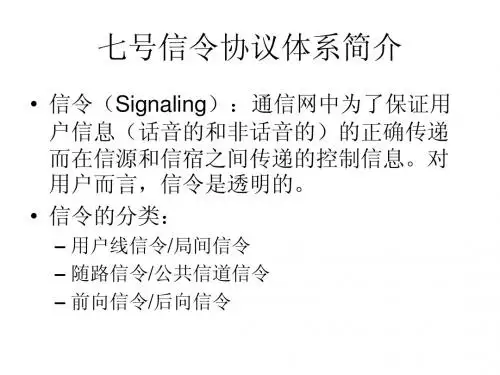

一、信令的基本概念
用以建立、维持、解除通信关系的这类信息称为信令。
其主要特征有：
信令是在用户设备与网络节点间/或网络节点间传送的信息
信令是上述信息中起监视、选择及网络管理功能的信息（在一个信令系统中，一种功能可以用几个信令来表示，而一个特定的信令又可以用来实现一种或几种不同的功能）。
信令的分类:
按照信令工作范围:（用户信令和居间信令）
用户信令：用户终端与交换局之间使用的信令。
居间信令：是交换机与交换机之间传送使用的信令。
按照信令传送所用信道：（随路信令方式和共路信令方式两类）随路信令：某个通话电路所需的信令，由该电路本身或者由某一固定分配的专用信令电路传送的信令方式。(CAS-Channel Associated Signalling) 共路信令：公共信道信令方式用于局间信令的传送，也称公共信道局间信令方式。(CCS-Common Channel Signalling)
二、NO.7信令
7号信令是公共信道方式的一种，CCITT自1976年开始研究No.7信令方式，在1982年提出，后在1984年和1988年进行了两次修订。
7号信令系统的通用性决定了整个系统必然包含许多不同的应用功能。因此7号信令采用了模块化的功能结构，实现了在一个系统框架内多种应用并存的灵活性，对于一种应用来说只用到系统的一个子集。
7号信令系统的基本功能结构由两部分构成：
公共的消息传递部分MTP(Message Transfer Part)
?提供一个可靠的消息传递系统，只负责消息的传递。
适合不同用户的独立用户部分UP(User Part)
?为不同的电信业务应用设计的功能模块，负责信令消息的生成、语法检查、语义分析和信令过程控制。
消息传递部分MTP 可以分为
3级：信令数据链路（MTP-1），信令链路功能（MTP-2），信令网功能（MTP-3）。
用户部分则是使用消息传递部分传送能力的功能实体。目前CCITT 建议使用的用户部分主要有：电话用户部分TUP(Telephone User Part)、数据用户部分DUP(Data User Part)、综合业务数字网用户部分ISUP(ISDN User Part)、信令连接控制部分SCCP(Signalling Connection Control Part)、移动通信用户部分MAP(Mobile Application Part)、事务处理能力应用部分TCAP(Transaction Capability Part)、操作维护应用部分（OMAP ）及信令网维护管理部分。
NO.7信令系统与OSI 分层模型之间的关系如图：
SP1
SP2
从图可以看出，相当于OSI参考模型的前三层由消息部分（MTP）和信令连接控制部分（SCCP）组成。其中MTP的第一级信令数据链路相当于OSI的物理层，MTP的第二级信令链路功能相当于OSI的数据链路层，而MTP的第三级信令网功能和SCCP合起来是OSI的第3层网络层。在NO.7信令方式中将上述的OSI的前三层称为网络业务部分（NSP）。
三、NO.7信令的协议与各个网络接口的关系
网络接口：
（1）、Um：移动台与基站之间的接口。是空中无线接口，传递的信息包括无线资源管理、移动性管理、接续管理。
（2）、A-bis：基站与BSC之间的接口。用于BTS和BSC之间的互连，采用标准的2Mb/s或64Kb/s的PCM数字传输链路向用户提供所有的服务，
支持对BTS无线控制和无线频率的分配。
（3）、A接口：BSC与MSC之间的接口。基于2Mb/s数字接口，采用14位七号信令方式，传递移动台管理、基站管理、呼叫管理、移动性管理
等信息。
（4）、B接口：MSC与VLR之间的接口。
（5）、 C接口：MSC与HLR之间的接口。是一个至NO.7信令网的2Mb/s或64Kb/S 的数字接口，完成被叫移动用户信息的传递以及获取被叫移动
用户的漫游号码。
（6）、D接口：HLR与VLR之间的接口。是一个至NO.7信令网的2Mb/s或64Kb/S 的数字接口，主要交换位置信息和用户信息，保证MS在整个服务
区内能建立的接收呼叫。
（7）、E接口：MSC与MSC之间的接口。是一个至NO.7信令网的2Mb/s或64Kb/S
的数字接口，采用24位NO.7信令方式，用于MS在呼叫期间为
保持通话连续而进行的局间切换，以及两个MSC间建立用户呼
叫接续传递有关的信息。
（8）、F接口：MSC与EIR之间的接口。是一个至NO.7信令网的2Mb/s或64Kb/S 的数字接口，用于MSC检验MS的IMEI。
（9）、G接口：VLR与VLR之间的接口。当移动台以TMSI启动位置更新时，VLR 使用G接口向前一个VLR获取MS的IMSI。
（10）、GSM与PSTN/ISDN网之间的接口：是一个2Mb/s数字接口，与PSTN网互连互通时，向用户提供话音、数据、交替的话音/数据业务以及某些补
充业务；与ISDN网互连互通时，向用户提供电信、承载、补充三类业务。
各个网络接口所使用的协议：
需要注意一点的是，MSC 与MSC 之间的普通话务路由信令是由ISUP 协议来完成的，但在切换（handover ）过程中切换控制信令是由MAP 协议来完成的。
