基托

基托
基托

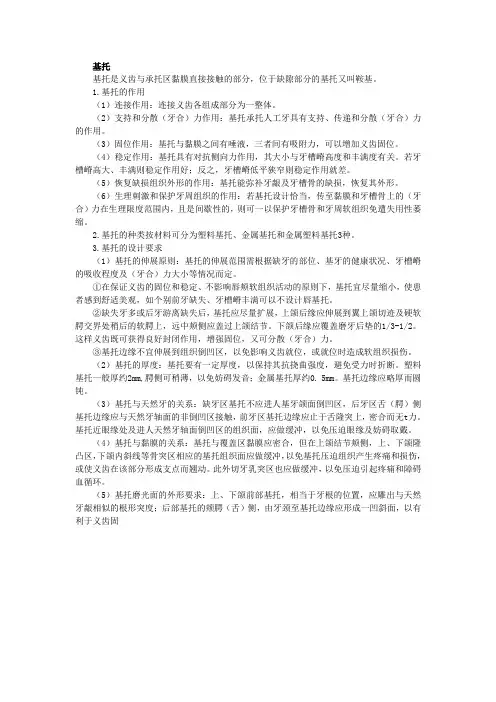

基托的定义

基托称为牙基,是可摘义齿的主要组成部分之一,它覆盖在无牙的牙槽嵴上,能把义齿的各部连成一个整体,是排列人工牙的基础。它具有连接、传导、修复固位与稳定的作用。分为塑料、金属、塑料金属联合三种类型。

按材料不同可分为以下三种:

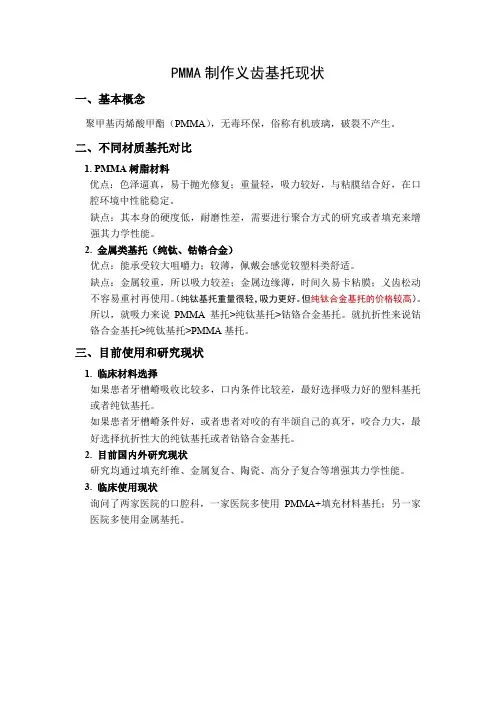

塑料基托

色泽近似黏膜,较美观,制作设备简单,操作简便,经济,便于义齿修补和添加,是临床最常用的一种。但其强度相对较低,需有一定厚度,材料为有机高分子聚合物,易老化,是非良导体,温度传导作用差,且不易自洁。

金属基托

一般由金属铸造而成。因金属强度大,不易折断,且可将基托做得较薄、小巧,患者感觉舒适美观。温度传导作用好,适用于有一定的舒适美观和强度要求、经济条件尚可者,或修复的垂直空间受限、塑料基托修复强度不足的患者,多用于牙支持式或混合支持式义齿。但金属基托制作工艺较复杂,修理和加补比较困难,而且无法重衬,对口腔条件差的患者应慎用。

金属网加强塑料基托

兼备金属、塑料基托的优点,常与缺牙区低间隙的网状加强联合应用,对基托易发生折裂的应力集中区和几何薄弱区进行加强,但网状加强设计要合理,既要提供足够的强度抵抗基托的折裂和变形,又不能体积太大太厚,影响人工牙的排列和义齿其他部件的连接,以及义齿的舒适度。

基托的伸展范围

根据缺牙部位、数目、基牙健康状况、牙槽嵴吸收程度和邻近软组织缺损情况、力的大小等决定。在能满足义齿的固位和稳定,不影响唇、颊、舌软组织活动的原则下,尽量减小基托范围,使患者感到轻巧、舒适、美观。如:个别前牙缺失,牙槽嵴丰满者可不放唇侧基托;牙支持义齿后腭部基托尽可能前移,使基托缩短,以免引起恶心;但是黏膜支持式的上颌可摘局部义齿,上颌后牙游离端义齿基托一般应盖过上颌结节,伸展至翼上颌切迹的中部,基托后缘中部则应止于硬软腭交界处稍后的软腭处;下颌义齿的后缘应覆盖磨牙后垫的前1/3~1/2;基托的唇、颊侧边缘应伸展至黏膜转折处,边缘要圆钝,既要有良好封闭固位作用,又不能刺激黏膜及妨碍颊、舌的功能活动;基托边缘一般不宜进入组织倒凹区,以免影响义齿就位或在就位过程中损伤倒凹以上的软组织。

基托厚度

应有一定厚度保持其抗挠曲强度。塑料基托一般不少于2mm,过薄易折裂,过厚患者感觉不适。上腭基托的前1/3区应尽可能做得薄一些,以免影响发音,也可

仿腭皱襞的形态使基托表面呈腭皱形,这样既利于基托的强度,又能辅助发音。金属基托厚度0.5mm,边缘可稍厚至1mm左右,并且圆钝。

基托与基牙及相关牙的关系

缺牙区基托不应进入基牙邻面倒凹区,腭(舌)侧基托边缘应与基牙及相关牙非倒凹区接触,前牙置于舌隆突之上,边缘与牙密合但无压力,龈缘区组织面应做缓冲,以避免损伤基牙、邻牙及游离龈,且有利于摘戴义齿。

基托与黏膜的关系

基托与黏膜应密合而无压力。上颌结节颊侧、上颌硬区、下颌隆突、内斜嵴、骨尖等部位的基托,其组织面应做适当的缓冲,以免基托压迫组织产生疼痛。

基托的形态和美学要求

而基托组织面应与其下组织外形一致,密合无压痛,无小瘤、毛刺等缺陷,并且除局部缓冲区外,一般不打磨或抛光。基托磨光面需高度磨光,边缘曲线匀整、圆钝;在颊、舌(腭)侧形成凹型磨光面以利于固位;在牙冠颈缘下显出根部形态,使得立体感强,自然逼真;在腭面形成腭隆凸、龈乳头及腭皱形态。对于牙槽嵴丰满的前牙区可不放基托,因前牙区牙槽骨缺损、唇裂术后等原因致上唇塌陷者可适当加厚上颌唇侧基托,以利美观。

全口义齿 重点整理

全口义齿整理1 上下无牙he的解剖标志有哪些? 上颌:上唇系带(避让)是位于口腔前庭上牙槽嵴唇侧中线上的呈一扇形或线形粘膜皱襞。 上颌颊系带(避让)位于前磨牙牙根部 上颌牙槽嵴:牙槽嵴顶是承受上半口义齿咀嚼压力的主要区域 切牙乳突(缓冲)位于腭中缝之前分,上颌中切牙的腭侧,为一梨形或卵圆形的软组织突起。其下为切牙孔,有鼻腭神经和血管通过,因此覆盖该区的义齿基托组织面应做适当缓冲,以免压迫切牙乳突产生疼痛。 腭皱 上颌硬区(缓冲)位于上腭中部的前份,表面粘膜较薄,没有弹性,易受压而产生疼痛 腭中缝 上颌结节(缓冲)是上颌牙槽嵴两侧远端的圆形骨突,表面有粘膜覆盖。颊侧多有明显的倒凹,有利于义齿的固位和稳定。 上颌隆突:上颌前磨牙根尖舌侧隆起(缓冲) 翼上颌切迹(上颌全口义齿两侧后缘的界限)位于上颌结节之后,是蝶骨翼突与上颌结节之间的骨间隙,表面覆盖粘膜,形成软组织凹陷。 腭小凹(上颌全口义齿的后缘在腭小凹后2mm左右处) 颤动线 后堤区:前后颤动线之间的区域称为后堤区(此处基托稍加厚,对粘膜产生轻微压迫,起到良好的边缘封闭作用)下颌:下牙槽嵴:呈弓形,牙槽嵴顶是承受全口义齿咀嚼压力的主要区域 下唇系带(避让) 下颌颊系带(避让)位于下颌前磨牙根部 舌系带(避让) 颊侧翼缘区(伸展)此区有过大伸展,有利于义齿的固位和承受颌力 舌侧翼缘区(伸展) 下颌隆突:下颌前磨牙根尖舌侧隆起(缓冲) 下颌舌骨嵴(缓冲)以免产生压痛 磨牙后垫(下颌全口义齿后界封闭区,下颌全口义齿后缘应盖过磨牙后垫1/2或全部) 上颌避让区:上颌唇系带,上颌颊系带

上颌缓冲区:切牙乳突,上颌硬区,上颌隆突,上颌结节 上颌全口义齿两侧后缘的界限:翼上颌切迹 上和全口义齿的后缘:腭小凹后2mm左右处 下颌避让区:下颌唇系带,下颌颊系带,舌系带 下颌缓冲区:下颌隆突,下颌舌骨嵴 下颌全口义齿后界后缘:盖过磨牙后垫1/2或全部 基托边缘范围 上颌:唇颊侧上颌牙槽嵴唇颊侧粘膜与唇颊侧粘膜的反折线舌(腭)侧无 后缘盖过腭小凹后2mm 两侧后缘包绕上颌结节至翼上颌切迹 下颌:唇颊侧下颌牙槽嵴唇颊侧粘膜与唇颊侧粘膜的反折线舌侧下颌牙槽嵴舌侧粘膜与口底粘膜的反折线 后缘盖过磨牙后垫1/2或全部 张口说话义齿会脱落,过短也会因为吸附力的不够而脱落,磨光面应做成凹面(挟持作用) 如何确定后堤区位置及类型? 切牙乳突,磨牙后垫对全口义齿排牙有何指导意义? 切牙乳突是无牙颌中稳定的解剖标志,它与中切牙之间的距离是相对稳定的,因此可作为排列上颌中切牙的参考标志:以切牙乳突尖端作为确定人工牙列中线的依据;作为上中切牙唇舌向位置的参考标志;上中切牙唇面距切牙乳突中点8~10mm;上颌两侧尖牙牙尖顶连线应通过切牙乳突中点前后1mm范围内。 磨牙后垫可作为排列人工牙的标志:从垂直向看,磨牙后垫可决定下颌颌平面的位置。下颌6的颌面应与磨牙后垫的1/2等高。从前后向看,下颌7应排在磨牙后垫前缘之前;从颊舌向看,磨牙后垫的颊面,舌面向前与下颌尖牙的近中面形成一个三角形,下颌后牙的舌尖应位于此三角内。 无牙he的分区(名称及范围)? 1主承托区:上下颌牙槽嵴顶的区域,是承受颌力的主要部位(牙槽嵴顶宽而高者利于义齿固位。)(义齿基托与主承区粘膜应紧密贴合。) 2 副承托区:也就是辅助主承托区的。只上下牙槽嵴的唇嵴和舌腭侧,不包括上颌硬区。副承托区与唇颊的界限在口腔前庭粘膜反折线,与舌的界限在口底粘膜反折线。副承托区不能承受过大的压力。 3 边缘封闭区:指牙槽嵴粘膜与唇颊舌粘膜的反折线区,上颌后堤区和下颌磨牙后垫区,此区不能承受压力(除了后堤区外),但可紧密

基托

基托的定义 基托称为牙基,是可摘义齿的主要组成部分之一,它覆盖在无牙的牙槽嵴上,能把义齿的各部连成一个整体,是排列人工牙的基础。它具有连接、传导、修复固位与稳定的作用。分为塑料、金属、塑料金属联合三种类型。 按材料不同可分为以下三种: 塑料基托 色泽近似黏膜,较美观,制作设备简单,操作简便,经济,便于义齿修补和添加,是临床最常用的一种。但其强度相对较低,需有一定厚度,材料为有机高分子聚合物,易老化,是非良导体,温度传导作用差,且不易自洁。 金属基托 一般由金属铸造而成。因金属强度大,不易折断,且可将基托做得较薄、小巧,患者感觉舒适美观。温度传导作用好,适用于有一定的舒适美观和强度要求、经济条件尚可者,或修复的垂直空间受限、塑料基托修复强度不足的患者,多用于牙支持式或混合支持式义齿。但金属基托制作工艺较复杂,修理和加补比较困难,而且无法重衬,对口腔条件差的患者应慎用。 金属网加强塑料基托 兼备金属、塑料基托的优点,常与缺牙区低间隙的网状加强联合应用,对基托易发生折裂的应力集中区和几何薄弱区进行加强,但网状加强设计要合理,既要提供足够的强度抵抗基托的折裂和变形,又不能体积太大太厚,影响人工牙的排列和义齿其他部件的连接,以及义齿的舒适度。 基托的伸展范围 根据缺牙部位、数目、基牙健康状况、牙槽嵴吸收程度和邻近软组织缺损情况、力的大小等决定。在能满足义齿的固位和稳定,不影响唇、颊、舌软组织活动的原则下,尽量减小基托范围,使患者感到轻巧、舒适、美观。如:个别前牙缺失,牙槽嵴丰满者可不放唇侧基托;牙支持义齿后腭部基托尽可能前移,使基托缩短,以免引起恶心;但是黏膜支持式的上颌可摘局部义齿,上颌后牙游离端义齿基托一般应盖过上颌结节,伸展至翼上颌切迹的中部,基托后缘中部则应止于硬软腭交界处稍后的软腭处;下颌义齿的后缘应覆盖磨牙后垫的前1/3~1/2;基托的唇、颊侧边缘应伸展至黏膜转折处,边缘要圆钝,既要有良好封闭固位作用,又不能刺激黏膜及妨碍颊、舌的功能活动;基托边缘一般不宜进入组织倒凹区,以免影响义齿就位或在就位过程中损伤倒凹以上的软组织。 基托厚度 应有一定厚度保持其抗挠曲强度。塑料基托一般不少于2mm,过薄易折裂,过厚患者感觉不适。上腭基托的前1/3区应尽可能做得薄一些,以免影响发音,也可

树脂基复合材料复习要点

1.功能复合材料主要由功能体和基体组成,或由两种(或两种以上)的功能体组成。 2.材料在复合后所得的复合材料,依据其产生复合效应的特征,可分为线性效应和非线性效应。 3.燃烧过程,大致分为五个不同的阶段:(1)加热阶段;(2)降解阶段;(3)分解阶段;(4)点燃阶段;(5)燃烧阶段。 4.氧指数(OI)愈高,表示燃烧愈难。当OI<22时,为易燃性塑料;当OI在22—27之间时,为自熄性塑料;当OI > 27时,为难燃塑料 5.在美国UL-94防火标准中,塑料阻燃等级由HB,V-2,V-1向V-O逐级递增。 6.阻燃机理有多种:保护膜机理、不燃性气体机理、冷却机理、终止链锁反应机理、协同作用体系。 7.非金属材料的腐蚀类型按腐蚀机理分类①物理腐蚀②化学腐蚀③大气老化④环境应力开裂 8.为了弄清材料的腐蚀机理,进一步对其寿命进行预测,对其进行的实验以试验场所划分,可分为现场试验及实验里试验。 9.摩阻复合材料一般由增强体、摩擦功能调节体与基体等构成,各组分在摩擦材料中的作用是不同的。 10.列举三种常见的水溶性高分子聚合物:聚乙二醇、聚乙吡咯烷酮、聚乙烯。 11.防辐射服是利用服饰内金属纤维构成的环路产生感生电流,有感生电流产生反向电磁场进行屏蔽。 12.吸波材料之所以能够吸收进入材料内部的电磁波主要是由于电磁波在材料内部产生电损耗或磁损耗而使电磁波的电磁性能转化为其他形式的能量散失掉,从而达到减少反射的目的。 13.电损耗介质的吸波机理主要是松弛极化、磁性介质在交变磁场的作用下产生能量损耗的机制有:①磁滞损耗②涡流损耗③剩磁效应④磁共振。 14.密封材料的耐磨性通常以磨损率的倒数来表示。 15.影响玻璃钢透光率的主要因素:玻璃纤维和粘结剂的折射指数;玻璃纤维和粘结剂的光吸收系数;玻璃纤维的直径及其在玻璃钢中的体积含量。 16.阻尼特性可以通过对数衰减率δ与阻尼因子η两种方式来描述。 17.复合材料用于装甲防护主要有两种形式,即单纯的纤维织物和复合材料层合板。 18.防弹复合材料所用的纤维通常为玻璃纤维、尼龙纤维、芳纶和超高分子量聚乙烯纤维,最近开发出具有目前最高强度的聚苯并噁唑(PBO)纤维。 19.理想的树脂基体应具有耐高温、高韧性、高强度、低模量等性能,以及低成本。常用的树脂基体有:( )、( )、低密度聚乙烯、交联聚异戊二烯、聚丙烯等。 20.抗辐射聚合物基体一般在分子主链上具有多重环,如环氧树脂、聚酰亚胺树脂、聚醚砜、聚醚醚酮树脂等均具有良好的耐辐射性。 21.功能复合材料:除力以外而提供其它物理性能的复合材料即具有各种电学性能、磁学性能、光学性能、热学性能、声学性能以及摩擦、阻尼等性能。 22.高分子纳米复合材料:是由各种纳米单元和高分子复合而成的一种新型复合材料,其中纳米单元按化学成分分为金属陶瓷高分子和无机非金属。 23.燃烧氧指数:指试样像蜡烛状持续燃烧时,在氮-氧混合气流中所必须的最低氧含量。

观察比较不同材料制作全口义齿基托的临床效果

观察比较不同材料制作全口义齿基托的临床效果 发表时间:2018-06-15T10:23:57.030Z 来源:《世界复合医学》2018年第04期作者:赫晓梅[导读] 金属-塑料联合制作全口义齿基托适用于全口义齿佩戴,安放率高且舒适安全,患者痛苦少,值得临床大力推广及应用。 富裕县人民医院黑龙江齐齐哈尔 161299 【摘要】目的观察比较不同材料制作全口义齿基托的临床效果。方法选择我院2016年10月至2017年10月收治的安装全口义齿的患者126例,随机分为观察组和对照组两组,每组63例,对照组通过试戴纳米义齿基托树脂安放义齿,观察组通过金属-塑料联合制作全口义齿基托配合义齿安放,比较两组患者的临床效果及患者满意度。结果观察组安放成功率为90.48%,显著高于对照组的69.84%,观察组脱位率为11.11%,显著低于对照组的20.63%,对照组放弃率9.52%,以上差异均有统计学意义(P<0.05);观察组患者满意度96.83%,明显高于对照组73.02%,差异有统计学意义(P<0.05)。结论金属-塑料联合制作全口义齿基托适用于全口义齿佩戴,安放率高且舒适安全,患者痛苦少,值得临床大力推广及应用。【关键词】金属-塑料联合制作;全口义齿基托;临床效果;患者满意度To observe and compare the clinical effect of making complete denture base with different materials [Abstract] Objective To observe the clinical effect of different materials in the production of complete denture base. Methods 126 patients with complete denture were selected from our hospital from October 2016 to October 2017. They were randomly divided into two groups, the observation group and the control group, each group of 63 cases. The control group was placed by denture base resin. denture, The observation group compared the clinical effect and patient satisfaction of two groups of patients by combining metal-plastic denture base with denture placement. by wearing Nano denture base resin. denture, The observation group compared the clinical effect and patient satisfaction of two groups of patients by combining metal-plastic denture base with denture placement. Results The placement success rate was 90.48 %, which was significantly higher than 69.84 % in the control group, 11.11 % in the observation group, 20.63 % in the control group, and 9.52 % in the control group. The above differences were statistically significant.(P<0.05) The patient satisfaction rate in the observation group was 96.83 %, which was significantly higher than the control group 73.02 %. The difference was statistically significant(P<0.05) Conclusion metal-plastic coproductions with full denture base are suitable for wearing full denture, the placement rate is high and comfortable and safe, and the patient suffering is less, so it is worthy of clinical promotion and application. [Keywords] metal-plastic co-production; Whole mouth denture base; Clinical effects; Patient satisfaction 近年来,随着我国社会老龄化的加剧,全口义齿在老年人中起着重要的作用[1]。全口义齿由人工牙和基托两部分组成,义齿依靠基托与无牙颌黏膜组织紧密贴合,使边缘封闭产生较大的吸附力和大气压力,使义齿吸附在上下颌牙槽嵴上,以恢复患者的缺损组织和面部外观。通过对我院收治的安装全口义齿的患者采用金属-塑料联合制作全口义齿基托配合义齿安放,并将患者的临床效果与同期采用试戴纳米义齿基托树脂安放义齿的患者进行了比较,临床效果较满意,现做如下报告:1资料与方法 1.1一般资料选择我院2016年10月至2017年10月收治的安装全口义齿的患者126例,其中男性76例,女性50例,年龄44-66岁,平均年龄(50.9±4.8)岁;随机分为观察组和对照组两组,每组63例,两组患者在年龄、性别、病情等一般资料方面比较,差异无统计学意义,P>0.05,具有可比性。 1.2方法 1.2.1观察组通过金属-塑料联合制作全口义齿基托配合义齿安放通过取初印、做个别托盘、边缘整塑、取终印等步骤完成,制取印模后再灌制成石膏模型,该模型与患者功能状态下口内结构相同;在石膏模型上,以颤动线为准用雕刻刀做1.2cm左右的深度切迹,沿切迹方向向前约4.5cm内,轻轻刮去石膏模型表面一层,使其表面与上颚黏膜面相移行。随后,在基托后缘向前约9mm内铺一层厚约0.5-1.0mm蜡,使其与两侧的牙槽嵴连成一个整体,形成环状;分别在前牙及两侧磨牙区在牙槽嵴顶作2mm×2mm支架止点,暴露牙槽嵴组织面,将金属与石膏模型直接接触,保持三个支架止点能够形成一个平面,避免填塞塑料时移动导致支架移位。待义齿制作完成后要进行初截,根据患者的试戴情况进行重衬、调整和修改,直至患者适应。 1.2.2对照组通过纳米义齿基托树脂安放义齿常规制作口腔印模,依照口腔生理解剖使用纳米全口基托树脂制作,根据患者初戴感受进行重衬、调整和修改。 1.2.3 初戴方法医师对义齿的固定和稳定性进行检查,先将义齿浸入水中,戴入上颌义齿,同时加压使义齿基托组织面紧密贴合于黏膜,患者右手拇指与食指将放在中切牙的唇腭侧向下拉动,以使其脱落;检查基托后缘的封闭情况,由患者做允吸动作,以使基托后缘紧贴。 1.3观察指标对患者随访3个月,比较两组患者的临床效果及患者满意度。 1.4评价标准患者满意度采用我院自设满意度调查表进行评价,分为:非常满意、满意及不满意三档。 1.5统计学处理运用SPSS17.0统计学软件分析处理所得数据,并计数资料率的比较,采用卡方检验,当P﹤0.05时,认为差异有统计学意义。 2结果 2.1两组临床效果比较如表1所示,观察组安放成功率为90.48%,显著高于对照组的69.84%,观察组脱位率为11.11%,显著低于对照组的20.63%,对照组放弃率9.52%,以上差异均有统计学意义(P<0.05)。表1 两组治疗效果比较(例,%) 2.2两组患者满意度比较如表2所示,观察组患者满意度96.83%,明显高于对照组7 3.02%,差异有统计学意义(P<0.05)。表2 两组患者满意度比较(例,%)

树脂基复合材料的力学性能

树脂基复合材料的力学性能 力学性能是材料最重要的性能。树脂基复合材料具有比强度高、比模量大、抗疲劳性能好等优点,用于承力结构的树脂基复合材料利用的是它的这种优良的力学性能,而利用各种物理、化学和生物功能的功能复合材料,在制造和使用过程中,也必须考虑其力学性能,以保证产品的质量和使用寿命。 1、树脂基复合材料的刚度 树脂基复合材料的刚度特性由组分材料的性质、增强材料的取向和所占的体积分数决定。树脂基复合材料的力学研究表明,对于宏观均匀的树脂基复合材料,弹性特性复合是一种混合效应,表现为各种形式的混合律,它是组分材料刚性在某种意义上的平均,界面缺陷对它作用不是明显。 由于制造工艺、随机因素的影响,在实际复合材料中不可避免地存在各种不均匀性和不连续性,残余应力、空隙、裂纹、界面结合不完善等都会影响到材料的弹性性能。此外,纤维(粒子)的外形、规整性、分布均匀性也会影响材料的弹性性能。但总体而言,树脂基复合材料的刚度是相材料稳定的宏观反映。 对于树脂基复合材料的层合结构,基于单层的不同材质和性能及铺层的方向可出现耦合变形,使得刚度分析变得复杂。另一方面,也可以通过对单层的弹性常数(包括弹性模量和泊松比)进行设计,进而选择铺层方向、层数及顺序对层合结构的刚度进行设计,以适应不同场合的应用要求。 2、树脂基复合材料的强度 材料的强度首先和破坏联系在一起。树脂基复合材料的破坏是一个动态的过程,且破坏模式复杂。各组分性能对破坏的作用机理、各种缺陷对强度的影响,均有街于具体深入研究。 树脂基复合材强度的复合是一种协同效应,从组分材料的性能和树脂基复合材料本身的细观结构导出其强度性质。对于最简单的情形,即单向树脂基复合材料的强度和破坏的细观力学研究,还不够成熟。 单向树脂基复合材料的轴向拉、压强度不等,轴向压缩问题比拉伸问题复杂。其破坏机理也与拉伸不同,它伴随有纤维在基体中的局部屈曲。实验得知:单向树脂基复合材料在轴向压缩下,碳纤维是剪切破坏的;凯芙拉(Kevlar)纤维的破坏模式是扭结;玻璃纤维一般是弯曲破坏。 单向树脂基复合材料的横向拉伸强度和压缩强度也不同。实验表

全口义齿的固位和稳定

全口义齿的固位和稳定 要获得全口义齿满意的修复效果,必须具有良好的固位和稳定。固位是指义齿抵抗垂直脱位的能力,如果全口义齿固位不好,在张口时即容易脱位。稳定是指义齿对抗水平和转动的力量,防止义齿侧向和前后向脱位,如果义齿不稳定,在说话和进食时则会侧向移位或翘动。 (一)全口义齿的固位原理 1.大气压力全口义齿基托边缘与周围的软组织始终保持紧密的接触,形成良好的边缘封闭,使空气不能进人基托与黏膜之间,在基托黏膜之间形成负压,在大气压力作用下,基托和黏膜组织密贴而使义齿获得固位。 2.吸附力吸附力是两种物体分子之间相互的吸引力,包括附着力和黏着力。附着力是指不同分子之间的吸引力。黏着力是指同分子之间的内聚力。全口义齿的基托组织面和黏膜紧密贴合,其间有一薄层的唾液,基托组织面与唾液,唾液与黏膜之间产生附着力,唾液本身分子之间产生私着力(内聚力),而使全口义齿获得固位。 (二)影响义齿固位的有关因素 1.颌骨的解剖形态和口腔黏膜的性质。 2.基托的边缘伸展范围、厚薄和形状。 3.唾液的质和量。 (三)影响全口义齿稳定的有关因素 1.良好的咬合关系:全口义齿戴在无牙颌患者口内时,上下人工牙列的扣锁关系也应符合该患者上下颌的位置关系。而且上下牙列间要有均匀广泛的接触。如果义齿的咬合关系与患者上下颌的颌位关系不一致,或上下人工牙列间的咬合有早接触,患者在咬合时,不但不会加强义齿的固位,还会出现义齿翘动,以至造成义齿脱位。 2.合理的排牙:人工牙应排直原天然牙列的位置,并应有正确的横殆曲线与补偿曲线。 3.理想的基托磨光面形态:义齿在口腔中的位置,应在唇、颊肌与舌肌内外力量相互抵消的区域。为争取获得有利于义齿稳定的肌力和尽量减少不利的力量,需制作良好的磨光面形态。一般基托磨光面应呈凹面,唇、颊、舌肌作用在基托上时能对义齿形成挟持力,使义齿更加稳定,如果磨光面呈凸形,唇、颊、舌肌运动时,将对义齿造成脱位力,破坏义齿固位。 (四)影响全口义齿固位和稳定的相关因素 根据牙槽骨吸收规律,理论上讲一般在拔牙后3~6个月,开始制作义齿。从临床现象观察,高而宽的牙槽嵴对义齿的固位、稳定和支持作用好。低而窄的牙槽嵴,对义齿的支持和固位作用差。当牙槽嵴呈刃状时,戴义齿常易出现组织的压痛。 无牙颌修复前的外科手术修整工作,与全口义齿能否恢复外形和功能有着密切关系。对于牙槽嵴上的尖锐的骨尖、骨突、骨嵴,或形成较大的倒凹,可采用牙槽骨整形术。上颌结节较大,其颊侧骨突形成明显的组织倒凹,同时在上颌前部牙槽嵴的唇侧也有明显的倒凹时,将影响上颌义齿的就位。如两侧上颌结节均较突出时,可以只选择结节较大的一侧做外科修整,另一侧可在基托组织面进行适当的缓冲以减小倒凹,或是改变义齿就位方向,使义齿容易就位,并且不产生疼痛。

全口义齿 整理

1、颌位关系记录:是指用禾托来确定并记录在患者面部下1/3的适宜高度和两侧髁突在下颌关节凹生理位置时的上下颌位置关系,以便在这个上下颌骨的位置关系上,用全口义齿来重建无牙颌患者的正中禾关系。 2、全口义齿的平衡禾:全口义齿的平衡禾是指下颌在正中禾及前伸、侧方运动时,上下颌相关的牙齿都是能同时接触的一种咬合关系。 3、无牙颌印模:是用可塑性印模材料取得的无牙上、下颌牙槽嵴和周围软硬组织的阴模。 一、填空: 1.全口义齿是为牙列缺失患者制作的义齿(修复体)。 2. 全口义齿的修复对象是牙列缺失的患者,是为无牙颌患者解决全部天然牙的缺失和部分软、硬组织吸收与改变而制作的修复体。 3.全口义齿由人工牙和基托两部分组成。 4. 牙列缺失是指患者上颌、下颌或上下颌的天然牙全部缺失,是临床上常见的修复病例,多见于老年人。牙列缺失的最常见病因是龋病和牙周病。 5. 牙列缺失患者的上下颌称为无牙颌。 6.在口腔前庭,唇、颊系带之间区域为前弓区,颊系带以后为后弓区。 7. 前颤动线为硬腭与软腭腱膜结合的部位;后颤动线又称为“啊”线,约从一侧翼上颌切迹延伸至对侧的翼上颌切迹。前后颤动线之间的区域,称为后堤区。作为上颌全口义齿后缘的封闭区,义齿基托组织面在此区域应向黏膜方向突起。 8.后堤区前后向宽度因腭部的形态不同可分为以下三种,即硬腭平坦形、硬腭高拱形、中间形。 9.牙列缺失后,会出现牙槽嵴的吸收。吸收在缺失后前3个月最快,3~5个月吸收速度减慢,大约6个月后吸收速度显著下降,拔牙后2年吸收速度趋于稳定,每年以 0 .5mm的水平吸收,将终生持续。因此,全口义齿修复的时机应在拔牙后3~5个月;确实急需的,最早也应在拔牙后 1 个月进行。一般情况下,一副普通的全口义齿,使用3~4 年后应进行必要的调禾和衬层处理,使用7~8年后应予以重新修复。 10.牙列缺失后,牙槽嵴吸收多少与骨质致密度直接关系,由于上下颌骨内外侧骨板的密度不一,结果上颌牙槽嵴吸收方向向上向内,上颌牙弓逐渐变小;下颌牙槽嵴吸收方向向下向外,下颌牙弓逐渐变大。 11.根据无牙颌的组织和全口义齿的关系,将无牙颌分成四个区,即主承托区、副承托区、边缘封闭区和缓冲区。 12. 义齿有三个表面,即组织面、磨光面、咬合面,对义齿的稳定和舒适有很大的影响。 13. 全口义齿能附着在上下颌骨上是由于大气压力和吸附力等物理作用的结果。 14. 吸附力包括附着力和粘着力。附着力是指不同分子之间的吸引力。粘着力是指同分子之间的内聚力。全口义齿的基托组织面和黏膜紧密贴合,其间有一薄层的唾液,基托组织面与唾液,唾液与黏膜之间产生附着力,唾液本身分子之间产生粘着力。 15.在全口义齿分类方法中,按牙列缺失情况分为全颌全口义齿和单颌全口义齿;按牙列缺失后开始修复的时间分为长期型全口义齿、即刻全口义齿、过渡性全口义齿;按义齿结构和支持形式分为黏膜支持式全口义齿、混合支持式全口义齿、根支持式全口义齿。 16.获取无牙颌的印模有多种方法,主要有:①根据取印模的次数,分为一次印模法和二次印模法;②根据取印模时患者张口或闭口,分为开口式印模和闭口式印模;

树脂的力学性能

力学性能是材料最重要的性能。树脂基复合材料具有比强度高、比模量大、抗疲劳性能好等优点,用于承力结构的树脂基复合材料利用的是它的这种优良的力学性能,而利用各种物理、化学和生物功能的功能复合材料,在制造和使用过程中,也必须考虑其力学性能,以保证产品的质量和使用寿命。 1、树脂基复合材料的刚度 树脂基复合材料的刚度特性由组分材料的性质、增强材料的取向和所占的体积分数决定。树脂基复合材料的力学研究表明,对于宏观均匀的树脂基复合材料,弹性特性复合是一种混合效应,表现为各种形式的混合律,它是组分材料刚性在某种意义上的平均,界面缺陷对它作用不是明显。 由于制造工艺、随机因素的影响,在实际复合材料中不可避免地存在各种不均匀性和不连续性,残余应力、空隙、裂纹、界面结合不完善等都会影响到材料的弹性性能。此外,纤维(粒子)的外形、规整性、分布均匀性也会影响材料的弹性性能。但总体而言,树脂基复合材料的刚度是相材料稳定的宏观反映。 对于树脂基复合材料的层合结构,基于单层的不同材质和性能及铺层的方向可出现耦合变形,使得刚度分析变得复杂。另一方面,也可以通过对单层的弹性常数(包括弹性模量和泊松比)进行设计,进而选择铺层方向、层数及顺序对层合结构的刚度进行设计,以适应不同场合的应用要求。

2、树脂基复合材料的强度 材料的强度首先和破坏联系在一起。树脂基复合材料的破坏是一个动态的过程,且破坏模式复杂。各组分性能对破坏的作用机理、各种缺陷对强度的影响,均有街于具体深入研究。 树脂基复合材强度的复合是一种协同效应,从组分材料的性能和树脂基复合材料本身的细观结构导出其强度性质。对于最简单的情形,即单向树脂基复合材料的强度和破坏的细观力学研究,还不够成熟。 单向树脂基复合材料的轴向拉、压强度不等,轴向压缩问题比拉伸问题复杂。其破坏机理也与拉伸不同,它伴随有纤维在基体中的局部屈曲。实验得知:单向树脂基复合材料在轴向压缩下,碳纤维是剪切破坏的;凯芙拉(Kevlar)纤维的破坏模式是扭结;玻璃纤维一般是弯曲破坏。 单向树脂基复合材料的横向拉伸强度和压缩强度也不同。实验表明,横向压缩强度是横向拉伸强度的4~7倍。横向拉伸的破坏模式是基体和界面破坏,也可能伴随有纤维横向拉裂;横向压缩的破坏是因基体破坏所致,大体沿45°斜面剪坏,有时伴随界面破坏和纤维压碎。单向树脂基复合材料的面内剪切破坏是由基体和界面剪切所致,这些强度数值的估算都需依靠实验。 杂乱短纤维增强树脂基复合材料尽管不具备单向树脂基复合材料轴向上的高强度,但在横向拉、压性能方面要比单向树脂基复合材

义齿基托树脂使用说明

义齿基托树脂使用说明 注意:美国联邦法律规定此产品仅限牙科医师购买或订货。 适应症:LUCITONE 199树脂适用于口腔修复体的制作。 禁忌症:1.LUCITONE 199树脂禁用于对甲基丙烯酸甲酯单体有过敏反应历史的患者和使用者。 警告: 1.LUCITONE 199树脂含有可聚合单体,后者可能引起皮肤过敏(接触过敏性皮炎)或其他过敏反应。接触后要用肥皂和清水仔细清洗。如果发生皮肤过敏,应停止使用。如果皮炎或其他症状继续存在,求医治疗。 2.避免吸入或吞入。 蒸气浓度过高会导致头痛,刺激眼睛和呼吸系统。单体接触眼睛可能会导致角膜损伤。过渡的长时间的接触暴露可能会产生更严重的健康反应。根据OSHA(职业安全与卫生条例)标准对空气质量进行监测。 吸入:将吸入单体的个体转移到空气新鲜的地方。如果需要,输氧或进行人工呼吸。 吞入:立即与当地的毒物控制中心联系。 眼睛接触:立即用大量的清水冲洗眼睛,冲洗15分钟,并咨询医生。用肥皂和清水清洗皮肤。 预防措施: 1.皮肤有特殊情况(伤口,擦伤)的使用者应戴防护手套进行操作。 2.对口腔修复树脂进行打磨时,应该使用适当的通风设备,防护面具和真空系统。3.存贮条件为60°-80℉,避免受潮和阳光直射。液体中含有不饱和单体,在高温和/或阳光照射下可以过早地聚合。粉剂中含有有机聚合引发剂,在过高温度保存时会降解。4.LUCITONE单体和LUCITONE 199树脂的未固化态均为有毒物质。应根据联邦、州和当地的法规进行处理。 5.LUCITONE液体含有甲基丙烯酸甲酯单体,为易燃物,其闪点为10℃(50℉)。远离热、火花和明火。 6.在具有良好通风条件的地方使用单体。当不再使用时,密封包装。 7.不要在超过工作时间或树脂已经达到橡皮期的情况下填充树脂。 8.不提倡使用蜡溶剂,因为残余的溶剂可能导致牙齿和丙烯酸树脂基托粘接不牢。9.接触暴露于甲基丙烯酸甲酯单体可能引起角膜损伤,头痛,恶心,呕吐。[见警告和预防措施] 10.敏感个体可能会发生过敏接触性皮炎和其它过敏反应。完全固化材料中的残余单体可以通过连续几天用热水浸泡修复体而最大程度地减少。 11.磨光丙烯酸树脂时可能会产生微粒。如果不采取恰当的加工控制措施会对眼睛,皮肤和呼吸系统产生刺激。 类型和级别(根据ADA 规范12)1类,1级 粉剂和单体的储存温度60-80℉

全口义齿

1.牙列缺失:牙列中全部天然牙都缺失称为牙列缺失。 2.全口义齿:是牙列缺失修复方法之一,由基托和人工牙组成,是完全由黏膜支持的义齿。3.磨牙后垫:是位于下颌第三磨牙远中的牙槽嵴远端的黏膜软垫。 4.组织面:是义齿基托与相应口腔黏膜接触的面。 5.磨光面:义齿基托与唇、颊、舌接触的面。 6.咬合面;全口义齿上下人工牙咬合接触的面。 7.主承托区:指上下颌牙槽嵴顶的区域,是承受牙合力的主要部位。 8.副承托区:指牙槽嵴偏颊、舌侧的区域,不能承受过大压力,只能协助主承托区分担部分牙合力。 9.边缘封闭区:牙槽嵴黏膜与唇颊舌黏膜的反折线区,上颌后堤区和下颌磨牙后垫区,此区不能承受压力,但可紧密贴合包裹基托边缘,空气不能进入,对义齿起固位作用。10.缓冲区:指无牙颌的上颌隆突、颧突、上颌结节等部位,表面黏膜很薄,不能承受咀嚼压力,义齿在此应做适当缓冲。 11.后堤区:位于前后颤动线之间,对全口义齿起到封闭作用。 12.一次印模法:用合适的成品托盘及印模材料一次完成工作印模的方法。 13.二次印模法:又称联合印模法,先取初印模,然后去除初印模表面一层,再用印模材料放入口中制取印模。 14.颌位关系记录:是指用牙合托来学顶并记录患者面部下1/3在适宜高度和两侧髁壮突在下颌关节凹生理后位时的上下颌位置关系。 15.垂直距离:天然牙呈正中牙合时,鼻底到颏底的距离,也是面部下1/3的距离。 16.平衡牙合:是指全口义齿在正中及下颌前伸,侧方运动等非正中牙合运动时,上下颌相关的牙都能同时接触。 17.正中牙合平衡:下颌在正中颌位时,上下颌人工牙牙合面有最大面积的、均匀的接触,而无咬合障碍。 18.前伸牙合平衡:下颌做前伸运动时,上下颌前牙的切缘接触,两侧上下后牙的相对牙尖也有接触。 19.侧方牙合平衡:下颌在侧方运动工程中,工作侧上颌后牙颊、舌尖的舌斜面与下颌后牙颊、舌尖的颊斜面接触,平衡侧上后牙舌尖的颊斜面与下后牙颊尖的舌斜面接触。 20.髁导斜度:下颌前伸运动时,髁状突在关节凹内由前向下移动的轨迹叫髁道,髁道与眶耳平面的夹角称为髁导斜度。 21.切导斜度:下颌前伸运动时,下前牙切缘沿上前牙舌面向前下方运动的轨迹叫切道,切道与眶耳平面的夹角称为切导斜度。 22.牙尖工作斜面斜度:上后牙的远中斜面或下后牙的近中斜面与水平面间的夹角。23.定位平面斜度:从上中切牙到第二磨牙的颊尖相连而成的三角平面称为定位平面,定位平面与眶耳平面的夹角为定位平面斜度。 24.补偿曲线曲度:上颌尖牙到第二磨牙颊尖相连,形成凸向下的曲线。 【简答题】 1.简述增强下颌全口义齿固位力与稳定性的措施? 尽量扩大义齿基托面积;建立正确的垂直距离和正中牙合关系;达到平衡牙合;提高病人的适应能力及掌握戴义齿的方法。

全口义齿纯钛基托临床应用

全口义齿纯钛基托临床应用 【摘要】目的探讨全口义齿纯钛基托在口腔内长期应用后的临床效果。方法选择同一医师接诊的22例纯钛基托全口义齿修复病例并随访观察2年。结果 22例采用纯钛基托制作全口义齿完成后,患者普感觉轻便舒适,对舌的运动限制小,对发音基本元影响,口腔异物感较小,在戴用1~5月后,2例由于钛基托密合性差,影响全口义齿固位进行垫底处理,1例由上颌义齿固位不良,重新取模制作,1例由于患者形成压迫和固位不良经调改无效导致失败,其余患者经过几次复诊调牙合后戴用效果良好。结论纯钛基托全口义齿临床应用与普通塑料基托相比具有轻便、舒适、异物感小、不易折裂、生物相容性好等优点,有条件医院和患者可以使用。 【关键词】全口义齿; 纯钛基托; 塑料基托 随着精密铸造技术和材料的不断发展,铸件的精密度得了较大提高,高精密纯钛基托也逐渐应用于全口义齿制作中。纯钛因生物相容性好、耐腐蚀性强、质轻、强度高、无致敏、无致畸、无致癌等优点[1],在口腔修复临床应用日益增多。与传统塑料基托相比具一定优点,但临床上也应注意其适应证选择和制作要点。笔者收集2007年1月~2009年12月采用纯钛基托完成全口义齿病例22例,现将应用体会报告如下。

1 资料与方法 1.1 资料本组22例患者,男12例,女10例,年龄55~78岁。其中因原塑料基托全口义齿折裂12例,上颌正中纵折9例,下颌正中纵折3例,因塑料基托过厚,异物感重要求纯钛基托修复7例,均为上颌;3例为首次全口修复。 1.2 方法修复材料:贺利氏古沙齿科有限公司生产的贺利氏印模材,上海医疗器械股份有限公司齿科材料厂生产的硬石膏,纯钛,贺利氏三层合成树脂牙,美丽登仿生热凝基托树脂。修复方法:(1)修复前准备:仔细检查患者口腔情况,黏膜丰满度,牙槽嵴有无骨尖、骨突,并在修复前进行牙槽修整。(2)模型制备:用贺利氏印模材制取全口义齿二次印模,灌注硬石膏模型,并对模型进行修整,画出基托后缘形成后堤区,对组织硬区在模型上标记,送技工室纯钛基托制作。 (3)钛基托试载:将制好的钛基托在患者口内试戴,仔细检查钛基托与口内黏膜的密合度及形态大小情况,常规颌位关系确定、选牙、上颌架、排牙、试牙合、装盒、打磨、抛光完成。(4)义齿试戴:将制作好的义齿装戴、调牙合并随访观察。 2 结果 本组22例采用纯钛基托制作全口义齿完成后,患者普遍感觉

金属基、陶瓷基、树脂基复合材料性能对比

复合材料学作业—— 不同基体的复合材料性能对比 姓名: 学院:材料学院 班级:0919001 学号:1091900101 2012年3月18日

不同基体的复合材料性能对比 摘要:本文主要介绍了不同基体的复合材料(金属基、陶瓷基、树脂基)之间的性能对比,以及它们的应用。 关键词:复合材料,金属基,陶瓷基,树脂基,性能对比 正文:复合材料按基体分,可以分为金属基复合材料、陶瓷基复合材料、树脂基复合材料。下面将对这三种基体的复合材料各举一例进行性能、成型工艺及应用上的对比。分别是碳化钛增强基复合材料、(C/SiC)陶瓷基复合材料、环氧树脂(EP)/碳纤维(CF)树脂基复合材料。 一、性能对比 碳化钛增强铝基复合材料:新型的优质耐磨、耐热材料,具有优良的综合性能。室温力学性能:抗拉强度σ_b=300-500MPa;屈服强度σ=250-400MPa;延伸率δ=5-15% ;硬度HB80-HB160。抗磨损性能:该种材料在性能上最突出的优势是抗磨损。在等同条件下,复合材料的抗磨损性能比铜基耐磨合金高5-10倍。密度(比重)ρ=2.8g/cm^3,是铜(ρ=8.9)的三分之一。摩擦系数:在油润滑条件下,摩擦系数(摩擦副为中碳钢) 和铜合金相仿;膨胀系数:2.2×10^(-6)/℃,略大于铜基耐磨合金(2.0×0^(-6)/℃)。 (C/SiC)陶瓷基复合材料:具有高比强、高比模、耐高温、抗烧蚀、抗氧化和低密度等特点,其密度为2~2.5 g/cm3,仅是高温合金和铌合金的1/3~1/4,钨合金的1/9~1/10。碳纤维增韧碳化硅(C/SiC)的应用可覆盖瞬时寿命(数十秒~数百秒)、有限寿命(数十分钟~数十小时)和长寿命(数百小时~上千小时)3类服役环境的需求。用于瞬时寿命的固体火箭发动机,C/SiC的使用温度可达2 800~3 000 ℃;用于有限寿命的液体火箭发动机,C/SiC的使用温度可达2 000~2 200 ℃;用于长寿命航空发动机,C/SiC的使用温度为1 650℃。 EP/CF复合材料:材料特性主要取决于CF、EP及EP与CF之间的粘结特性。EP/CF 复合材料具有优异的性能,与钢相比,EP/CF复合材料的比强度为钢的4.8~7.2倍,比模量为钢的3.1~4.2倍,疲劳强度约为钢的2.5倍、铝的3.3倍,而且高温性能好,工作温度达400℃时其强度与模量基本保持不变。此外还具有密度和线膨胀系数小、耐腐蚀、抗蠕变、整体性好、抗分层、抗冲击等,在现有结构材料中,其比强度、比模量综合指标最高。在加工成型过程中EP/CF复合材料具有易大面积整体成型、成型稳定等独特的优点。 二、成型工艺对比 碳化钛增强铝基复合材料:原位自生法,成型工艺简单。 (C/SiC)陶瓷基复合材料:制造方法有反应烧结(RB),热压烧结(HP),前驱体浸渍热解(PIP),反应性熔体渗透(RMI)以及CVI,CVI-PIP,CVI-RMI和PIP-HP等。 EP/CF陶瓷基复合材料:成型方法多种多样,主要有:手糊成型、树脂传递成型、真空袋法成型、树脂膜熔浸成型、预浸料成型、低温固化预浸料成型、拉挤成型。 三、应用对比 碳化钛增强铝基复合材料:可以替代铜基耐磨合金作为机械、汽车等工业产品或设备中的轴瓦、衬套、汽车变速器同步环等零件的原材料,从而提高零件的使用寿命,低零件的成

碳纤维_树脂基复合材料导电性能研究

第27卷 第5期 2005年5月武 汉 理 工 大 学 学 报JOURNAL OF WUHAN UNIVERSITY OF TECHNOLOGY Vol.27 No.5 M ay 2005 碳纤维/树脂基复合材料导电性能研究 于 杰,王继辉,王 钧 (武汉理工大学材料科学与工程学院,武汉430070) 摘 要: 研究了短切碳纤维/乙烯基酯树脂导电性与短切碳纤维含量、长径比、纤维取向的关系及其PT C 效应。短切碳纤维长径比越大、取向角越小,材料的渗虑阈值越低,导电性越好。渗虑阈值之后,纤维含量越低,PT C 效应越明显,转变温度越低;实验还发现体积膨胀是导致PT C 效应的主要因素之一,通过分析PT C 效应与体积膨胀之间的关系,得出渗滤区域材料的导电性受导电通路与隧道效应的综合影响,当纤维含量较高时,导电性能基本只受导电通路的控制。关键词: 短切碳纤维/乙烯基酯树脂; 导电性; 长径比; PT C 中图分类号: T B 332文献标志码: A 文章编号:1671-4431(2005)05-0024-03 Study on Electric Properties of Carbon Fiber/Polymer Composites Y U J ie,WAN G J i -hui,WAN G Jun (Schoo l of M aterials Science and Engineering,Wuhan U niversity of T echnolo gy,Wuhan 430070,China) Abstract: T he electr ical co nduct ivity and P T C effect of chopped -carbon fiber filled viny-l ester resin composites were studied.Filler aspect r at io and filler orientation were found to evidently affect t he composites conductiv ity.It w as also proved that the volume ex pansion was a main factor.It has r esulted in the composites .PT C behavior ,w hich is mor e sensitive and evident when the filler fraction is w ithin t he percolation r eg ion.It also advanced the conductive mechanism based on the analysis of the rela -tion between volume expansion and PT C behav ior. Key words: chopped -carbon fiber/viny-l ester r esin; electrical conductivity ; aspect ratio; P T C 收稿日期:2005-01-30. 基金项目:军工863项目(2003AA 305920).作者简介:于 杰(1980-),男,硕士生.E -mail:yujiejack@https://www.360docs.net/doc/3710159566.html, 复合型导电高分子材料可以在较大范围内根据需要调节材料的电学、力学性能及其它性能,而且成本较低、易于成型并进行大规模生产,是当前研究开发的重点。其中,碳纤维作为一种纤维状导电填料,填充树脂、橡胶、橡塑共混物等复合型导电高分子材料的研究也经常见诸报道[1,2]。虽然针对碳系填料填充的热塑性树脂复合材料的研究十分广泛,但关于以热固性树脂为基体的导电复合材料的研究却少有报道。以短切碳纤维/乙烯基酯树脂为研究对象,研究了碳纤维含量、长径比及纤维的取向对复合材料导电性能的影响,并对其PT C 效应进行了研究,力图探索短切碳纤维填充热固性树脂基复合材料的导电机理。 1 实 验 1.1 试样制备 碳纤维:PAN 基纤维,型号HTA -12K,由OH O TAYON 公司生产;树脂:3201# 乙烯基酯树脂,上海新华树脂厂生产;固化剂:过氧化苯甲酰,促进剂:环烷酸钴,均由武汉理工大学树脂厂生产。将各长径比(1mm 、3mm 、5mm)的碳纤维按不同的含量(0.5%~10%)与树脂、固化剂及促进剂混合搅拌均匀,浇注到钢模中,140e 下固化20m in,自然冷却,脱模后加工成50m m @20mm @4mm 的片材。

相关文档
最新文档
