氯丁橡胶胶粘剂制备方法
氯丁橡胶胶粘剂制备方法的探讨
前 言
氯丁橡胶胶粘剂的制备在我国已有几十年的历史,大大小小的氯丁橡胶胶粘剂生产企业有近千家,年产量近20万吨。怎样把氯丁橡胶胶粘剂的质量作得更好、成本做得更低,是每个氯丁橡胶胶粘剂生产企业在这几十年中追求的工作目标。氯丁橡胶胶粘剂制备的方法及过程对其使用性能和生产成本影响很大,是氯丁橡胶胶粘剂生产技术的关键之一。现将各方法作概要介绍供大家参考和讨论。
1氯丁橡胶胶粘剂制备方法
1.1 混炼法
这是现在最常用的方法。该法是在冷开炼机上将氯丁橡胶塑炼,通过剪切力将聚合物的高分子链降解。再根据氯丁橡胶的三种相态特点在弹性态时(温度>93℃),在炼胶机上将配合物混入生胶中。加料次序:先是氧化镁,然后是防老剂、最后是氧化锌。为了提高溶胶速度,混炼胶常常需切成小块状后加入溶胶釜。溶胶釜的搅拌器为框式或锚式搅拌、转速在60～80ｒ/ｍｉｎ时,16～20ｈ混炼胶溶解于溶剂中,即制得胶粘剂。
根据工艺需要,也可将氧化镁与2402树脂进行螯合预反应,然后在搅拌下将混炼胶溶于其中。根据季节变化,溶胶釜可进行加热或冷却。
1.2 直接溶胶法
也是现今较多厂家采用的方法。该法是将小块氯丁橡胶原料和配合剂直接在溶胶釜(搅拌器为框式或锚式搅拌、转速为60～80ｒ/ｍｉｎ)中溶解和混合搅拌24～32ｈ得产品。此法与前述方法相比无需混炼设备的投入以及无混炼设备的运行费用和人工操作等费用,较为经济。但是干的配合剂直接加到溶剂或胶液中的作法是不合适的,会导致部份填充物不被溶剂润湿而分散不好。一方面在胶粘剂中会出现小团小团的填充物颗粒;另一方面在胶粘剂贮存中,较短时间内就会出现沉淀分层现象。此时,应将干的配合剂与溶剂在一个特定的设备中(如球磨机中)进行良好分散处理,然后加入胶液中,因此该法也叫作“浆液法”。氧化镁与树脂也可进行螯合预反应,然后混合。
1.3 高剪切直接溶胶法
该法在广州等沿海局部地区被采用,但在其它地区未被人们理解、认识和推广。该法的
设备特点是溶胶釜采用了高径比为1 5～2∶1,釜径与搅拌器直径比为1∶0 6～0 9,搅拌器转速为1000ｒ/ｍｉｎ左右和搅拌器为螺旋桨型或园盘涡轮型等与常规溶胶釜不同的技术参数。该法的工艺特点是高速搅拌机的剪切作用力使聚合物的高分子链降解达到了氯丁橡胶在炼胶机上的塑炼作用,高速搅拌过程中释放的热量又加速了氯丁橡胶的溶解,氧化镁等配合剂在搅拌高速运动的作用下良好完成分散。整个工艺过程只需3～5ｈ,得到的产品均匀而稳定,粘度介于混炼胶法和直接溶胶法之间。由于无混炼设备的投入以及无混炼设备的运行费用和人工操作等费用;另外再加上搅拌机的运行时间短、生产效率高、运行费用和人工费用更低,所以更为经济。
3种方法对比如下:
氧化镁与树脂也可进行螯合预反应,然后混合。
对粘接型即高结晶型氯丁橡胶而言,因生产过程的多方面原因,聚合物中有部分支化、交
联现象的发生,即凝胶部分增多,最终导致产品门尼值偏高(如部分高门尼的ＣＲ-244-Ⅲ、ＣＲ-244处理品等)。混炼法不能用此类产品来作为原料,一则是炼胶时间不好掌握易胶烧,二则胶粘剂外观颜色偏深。直接溶胶法也不能用此类产品来作为原料,否则不能溶解的凝胶会严重影响产品质量。但对高剪切直溶法产生的热量使聚合物结晶解析,高剪切力使聚合物降解而溶解。并可通过搅拌时间来控制胶粘剂的粘度,使产品质量达到预定值。直接溶胶法不能用的原料而高剪切直溶法就能使用。换句话讲直溶法若是吃细粮,高剪切直溶法还可吃粗粮;并且是粗粮细作,经济效益更为显著。对该法操作过程中产生的多余热量,应给予冷却处理。
2 高剪切直接溶胶法推广应用的必要性
根据《室内装饰装修材料有害物质限量胶粘剂》(ＧＢ18583-2001)国家标准,氯丁橡胶胶粘剂中禁用苯,甲苯或二甲苯用量≤20%。用甲苯与醋酸乙酯、丙酮、汽油、环己烷或正己烷等二元或二元以上复配溶剂对氯丁橡胶的溶解就比原用苯或苯与汽油的二元复配溶剂来说有许不同。具体的不同之处是:①甲苯作为氯丁橡胶的良溶剂用量≤20%,溶胶时间更长。②胶粘剂的溶液粘度变小。③胶粘剂的稳定性变差。④生产成本增加。结合表1可知,用高剪切直接溶胶法制备氯丁橡胶胶粘剂是最好的工艺方法。
3 结束语
高剪切直接溶胶法既保持混炼法使氯丁橡胶胶粘剂的流动性好,涂层表面平滑,配合剂分散良好,贮存稳定性好等特点;又保持直接溶胶法使氯丁橡胶胶粘剂的外观颜色较浅,产品溶液粘度较高,生产成本较为经济等特点;自身也带来了高生产效率,运行费用和人工费用更低,能消化混炼法和直接溶胶法不能用的质次价廉原料(如部分高门尼的ＣＲ-244-Ⅲ、ＣＲ-244处理品等)生产出较高质量的产品,经济效益更为显著等特点。所以值得各氯丁橡胶胶粘剂生产企业高度重视和采用。
简介接枝氯丁胶
简介接枝氯丁胶胶黏剂 专业：应用化工技术学号：1119100116 姓名：郭建南摘要：本文主要简述了接枝氯丁胶胶黏剂的一些基本信息如定义、优点；并详细介绍了制备方法及研究近展。 关键字：接枝氯丁胶胶黏剂的定义、优点、制备方法、配方、反应机理、研究近展 1、前言 随着科技的发展，合成材料的种类越来越丰富。其中鞋用材料也是日益丰富。鞋用材料越多也就要求鞋用胶黏剂的性能越优异。就现在而言世界各国的制鞋业都是以胶粘工艺为主要制鞋工艺（70～80％的鞋用胶粘工艺将各种材料胶粘在一起），而鞋子每个地方的要求不同，因此每个地方所使用的胶是不一样的。鞋的外底用的胶黏剂主要为氯丁胶粘剂和聚氨酯胶粘剂，其中至少80％以上是氯丁胶粘剂。而胶黏剂的极性越强则对于强极性被粘物而言其粘接强度越大。低极性被粘物则要先用表面处理剂处理然后用胶黏剂进行胶接。可是由于普通氯丁橡胶胶粘剂的粘接强度不够，不适合在高分子合成材料的粘接中使用。因此对氯丁橡胶的接枝改性提高其极性已经成为了制鞋业的一个重要的研究方向。 2、正文 2.1接枝氯丁胶胶黏剂基本信息 最普遍的接枝氯丁胶是用甲基丙烯酸甲酯等单体和氯丁橡胶进行接枝 聚合其目的是提高氯丁橡胶的性能。由于使用的单体不同所以接枝氯丁胶的性能有一定的差异，故在此不作介绍。 这种接枝氯丁胶的优点是 ①甲基丙烯酸甲酯(MMA)中的甲酯基团可与迁移到PVC表面的增塑剂DOP进行酯交换（前提是有过氧化苯甲酰(BPo)引发剂存在），可以生成高级聚酯，从而使增塑剂DOP相对稳定，以减少它的迁移速率。 ②由于接枝改性使其在主链上引入了聚甲基丙烯酸甲酯(PMMA)支链，从而导致氯丁胶结构不对称而结构不对称又将使极性增强，对强极性的制鞋材料有较好的粘性。
接枝氯丁橡胶胶粘剂研究概况
接枝氯丁橡胶胶粘剂研究概况Ξ 王利亚 (湖北省化学研究所,湖北省武汉市430074) 摘要:介绍了氯丁橡胶(CR)二元及多元接枝改性胶粘剂研究进展,并对其性能用途及合成工艺作了概述。关键词:氯丁橡胶(CR);接枝改性;胶粘剂 中图分类号:T Q433.42 文献标识码:A 文章编号:1004-2849(2002)05-0046-04 随着鞋用材料的日趋复杂多样化,制作胶粘鞋的原料已突破了单纯天然材料的界限,各种合成材料不断被开发利用。目前,大多胶粘鞋底都混有各种填料及高分子改性材料,如仿皮底、聚乙烯-醋酸乙烯酯发泡底(E VA)、聚丁二烯-苯乙烯嵌段聚合物(S BS)、聚氯乙烯(PVC)改性底等。鞋面材料也发生了很大变化。如各种合成革、人造革等已被广泛应用。而传统的氯丁橡胶(CR)粘合剂,已不能满足鞋材变化的需要。因此采用甲基丙烯酸酯类、丙烯酸(AA)、丙烯酰胺(AM)及高氯聚合物(HCCP)、S BS 对CR接枝改性,以适应各种鞋材的变化。下面对CR接枝胶粘剂研究概况予以介绍。 1 CR-M MA二元接枝共聚 传统的CR胶粘剂主要缺点是无法解决PVC人造革渗移出的酯类增塑剂浸入胶粘层或在其界面上积聚形成弱界面层而导致粘合强度下降的问题。而聚甲基丙烯酸甲酯(PM M A)与PVC的溶解度参数(δ)均在9.4左右,并且具有相同的表面自由能(39×10-7J/m2)即表面张力相同,因此二者的相容性好,易形成相容扩散层,致使PM M A对PVC人造革具有较好的粘附力。同时,PM M A对PVC人造革表面渗出的增塑剂有吸收作用,从而促进了胶粘剂的接触浸润。分子间产生的范德华力和氢键力,使分子作微布郎运动,提高了CR-M M A胶粘剂的粘接性能。CR-M M A二元接枝胶基本配方(份):CR(国产LD J-240或日本A-90)100;甲基丙烯酸甲酯(M M A)75-100;过氧化二苯甲酰(BPO)1-1.5;萜烯酚醛树脂70～120;防老剂D1～1.5;对苯二酚(H Q) 1;甲苯600～700份。制备工艺:CR于甲苯中溶解完全后,搅拌下加入BPO和M M A,升温至90℃,恒温反应3～5h,粘度适中时加入阻聚剂H Q,胶液冷却过程中,加入增粘剂萜烯酚醛树脂,防老剂D。所制备的CR-M M A接枝胶为棕黄色半透明粘稠液体,其粘度1～1.5Pa.s,固含量15～25%,剥离强度3.2kN?m-1(PVC人造革/PVC人造革)[1]。使用CR -M M A二元接枝胶时,可临时配用20%的三苯基甲烷三异氰酸酯二氯乙烷溶液(JQ-1胶、俗名列克钠)作固化剂,其用量为5～10%。多异氰酸酯中的-NC O基团与CR中活泼氢反应,形成化学键,可进一步提高粘接强度[2]。 CR-M M A接枝胶粘剂的反应机理是按自由基链锁反应历程进行。M M A对CR的接枝共聚和均聚反应同时存在,而PM M A接枝率直接影响CR-M M A胶粘剂性能的优劣,而控制PM M A均聚物的生成则是关系到该粘合剂质量好坏的关键。在引发剂BPO存在下的共聚反应体系中,CR的反应活性小于M M A,因而CR?链活性中心数目小于链自由基PM2 M A?数目。在CR-M M A?链增长和链自由基PM M A?向CR链转移过程中,多数通过链自由基PM M A?间双基偶合或歧化,生成均聚物PM M A,导致CR-M M A接枝聚合率偏低。若投料前,先将CR在炼胶辊上进行塑炼。然后在惰气保护下投料溶解后,加入BPO和M M A接枝共聚反应。结果表明:CR塑炼后与未塑炼比较,M M A聚合率、接枝率、接枝效率(%)分别由28;0.66;2.34提高到35.8;22.6;63. 4[3]。这是因CR在塑炼过程中受到剪切力的作用,大分子链断裂产生一定量的链自由基CR?,在BPO 作用下,单体M M A便可直接在CR?上进行链增长反应或链自由基PM M A?同CR?偶联上生成接枝物,有利于接枝率的提高。投料方式对接枝率也有较大影响,BPO在单体M M A加入前30min一次加入,单体 Ξ收稿日期:2001-09-24 作者简介:王利亚(1954-),女,副研究员,主要从事有机及高分子方面的研究。
溶剂对氯丁橡胶胶粘剂的影响
溶剂对氯丁橡胶胶粘剂的影响 ①溶剂对氯丁胶粘剂溶解性的影响 溶剂的首要作用是能使氯丁橡胶完全溶解，并保持胶液的粘度稳定性，这都决定于溶剂的溶解能力。溶剂溶解能力大小取决于溶解度参数和氢键指数及二者的配合。溶解度参数定义为内聚能密度的平方根，常用符号为δ，δ值的大小可衡量极性的强弱。一般规律是溶解度参数相近者则相溶，溶解度参数可以计算出来或从有关手册中查得。氢键指数是表示分子间氢键结合的强弱常用γ表示。这种氢键结合力对溶解影响很大，故在考虑溶解参数的同时，不可忽视氢键指数。酯类、酮类溶剂氢键指数较大；芳香族、脂肪族溶剂氢键指数较小。 根据对氯丁橡胶的溶解能力，可将溶剂分为良溶剂、不良溶剂和非溶剂。氯丁橡胶的良溶剂有苯、甲苯、二甲苯、二氯乙烷、二氯乙烯、三氯甲烷、三氯乙烯、四氯化碳等，不良溶剂有环已烷、醋酸乙酯、丁酮等，非溶剂有正已烷、丙酮、正庚烷、溶剂汽油等，虽然单种溶剂也可以配制氯丁胶粘剂，但很难满足胶粘剂的多种要求，因此，真正性能综合的氯丁胶粘剂都是采用混合剂体系，因为它能够增强溶解能力、调节干燥速度、降低胶液粘度、减少胶液毒、增加阻燃性、防止低温凝胶、降低成本等。 根据单一溶剂的溶解度参数和氢键指数计算出混合剂的溶解度参数和氢键参数，其计算公式如下： δM = δ1φ1 +δ2φ2+δ3φ3+…..+ δnφn δM 混合溶剂的溶解参数，φ1各溶剂的体积分数 γM =γ1φ1+γ2φ2+γ3φ3+……..+γnφn φ= Va / V Va 各溶剂的体积V 混合溶剂的总体积。 混合溶剂的溶解度参数与氢键指数之和为10.7~14.0时都能很好地溶解氯丁橡胶。 在配制混合溶剂时必须保证良溶剂总的挥发速度慢于非溶剂，否则最后残留非溶剂，不溶解氯丁橡胶，使胶膜表面粗糙而失去粘接能力。 溶剂对氯丁胶粘剂的性能影响最大，通过调整溶剂的品种和配比，可以改善氯丁胶粘剂的性能。芳香族和氯化溶剂对氯丁橡胶溶解性最好，丁酮和环已酮也可溶解CR，而丙酮则不能溶解。醋酸丁酯勉强可CR，但醋酸乙酯仅能溶胀。脂肪族溶剂，如正已烷、溶剂汽油等完全不能溶解氯丁橡胶。环已烷单独也不能使CR溶解。如：环已烷/正已烷/丁酮=1：1：1。
简述氯丁橡胶胶粘剂配方设计
简述氯丁橡胶胶粘剂配方设计--青岛科标分析实验室 氯丁橡胶胶粘剂简称氯丁胶粘剂，其用量约占合成橡胶胶粘剂总量的70％以上，也是橡胶胶粘剂中最重要的一种。氯丁胶粘剂的基料为氯丁橡胶，它具有内聚力、中等极性和结晶性点。这些特性使胶粘剂具有较强的粘接力，如若配上促进剂、防老剂、增粘剂、交联剂等助剂，就可制成有特殊性能的氯丁胶粘剂。本剂中加入酚醛树脂改性后，其粘接力更强，用途更广泛。 1．特点与用途 本剂因含有极性基团，故粘接力强，胶膜韧性、弹性及挠曲性能优良。具有优良的耐油性、耐化学品、耐候、抗老化等。主要用于橡胶、皮革、织物及其与金属之间的粘接。 2．原材料 (1)氯丁橡胶一种合成橡胶，是氯丁二烯的。—聚合体。溶于苯和氯仿等有机溶剂。在矿物油和植物油中稍溶胀而不溶解。具有耐油、耐燃、耐热、耐酸碱等性能和高的拉伸强度和气密性。 (2)氧化锌见一中(二)曲酸祛斑美白霜。 (3)促进剂d又名二苯胍、促进剂dpg。分子式c13h13n3。白色粉末。无臭、味苦。密度1．13—1．16g／cm’，熔点144～146℃。溶于苯、氯仿、乙醇、丙酮、醋酸乙酯，不溶于汽油和水。用作天然胶、合成胶的中速促进剂，常与dm、tmtd并用。
(4)n—苯基—2—萘胺简称防老剂d、防老剂j。浅灰色针状结晶。密度1，18g／cm3，熔点108℃，沸点395．5℃。易溶于丙酮、醋酸乙酯、苯、二硫化碳，溶于乙醇、四氯化碳，不溶于汽油。暴露于空气中及日光下渐变为灰红色。对皮肤有刺激性，有毒。(5)叔丁酚甲醛树脂分子式(c~lhl40)。，平均分子量550～750。淡黄色至深棕色半透明无定形脆性固体。溶于苯、甲苯、汽油；醋酸乙酯，不溶于水。 (6)氧化镁白色无定形粉末。无臭、无味。溶于酸和铵盐溶液，不溶于水和乙醇。与水易化合，在空气中吸收水分和二氧化碳，与氯化镁溶液混合易胶凝硬化。 (7)促进剂tmtd又名促进剂tt、福美双、二硫化四甲基秋兰姆。白色结晶性粉末。无味。溶于苯、丙酮、氯仿、二硫化碳，微溶于乙醇和乙醚，不溶于水、稀碱、汽油。对皮肤、粘膜有刺激作用。 (8)硫磺存在多种同素异形体。外观为黄色或淡黄色块状、粉状、粒状或片状。本剂中用作硫化剂。 (9)醋酸乙酯见五中(九)多功能脱漆剂。 (10)溶剂汽油选用120号溶剂汽油。
氯丁橡胶市场现状分析
氯丁橡胶市场现状分析 氯丁橡胶(CR)是合成橡胶中较为特殊的一个相对较小的品种．是最先实现工业化生产的合成弹性体。具有耐候、耐燃、耐臭氧、耐热、耐寒、耐油、耐曲挠、结晶内聚力突出以及高强度等较全面的特性，能在苛刻而恶劣的环境下使用，且制品寿命很长，目前尚没有任何一种弹性体能全面取代它。 氯丁橡胶主要用于制作汽车零件．机械和工业制品及粘结剂，在建筑、涂布织物、电线／电缆方面有少量应用。氯丁橡胶无化学危害性，只在加工含氯丁橡胶的配混料时才有危害，在固化温度(一般为160％～180~C)下很稳定，但在这一温度以上长时间受热会开始分解。 氯丁橡胶产品有多种等级．以干胶和胶乳形式生产。 1、干胶级产品用于制作工业和汽车产品，如胶管和皮带： 2、胶乳级用于制作水溶性粘结剂和浸渍制品，如手套和恒速轴套。 它有很强的弹性，阻火、耐侯、抗臭氧性特别好，强度大，有很好的抗磨性，耐氧化剂和油，不易老化，介电性质中等，在低温下使用时需作特殊配混。 一、世界市场分析 与其他合成橡胶品种相比。近几年全球氯丁橡胶产能增长较为缓慢．2005～2008年全球氯丁橡胶产能情况见表l。 表1 2005—2008年全球氯丁橡胶产能情况万吨／年 世界氯丁橡胶产能由2003年的33．6万吨／年、2004年的34．5万吨／年提高到2005年的35万吨／年和2006年的36万吨／年．2007年和2008年分别为36-3万吨／年和41万吨／年。2008年全球主要氯丁橡胶生产能力见表2。
表2 2008年全球主要氯丁橡胶生产能力万吨/年 据国际合成橡胶生产商协会(iisr~P)统计分析， 2008年西欧占世界氯丁橡胶生产能力的34％，其次是美国(占32％)和亚太(占32％)。 2002～2008年欧洲氯丁橡胶进出口统计表明，净进VI量趋于减少，净进El量已由2002年的2．28万吨减少到2003年的2．17万吨、2O04年的2．15万吨和2005、2006、2007年的2．13万吨，2008年减少到2．12万吨。2002～2008年欧洲氯丁橡胶进出口量见表3。
氯丁橡胶胶粘剂制备方法
氯丁橡胶胶粘剂制备方法的探讨 前 言 氯丁橡胶胶粘剂的制备在我国已有几十年的历史,大大小小的氯丁橡胶胶粘剂生产企业有近千家,年产量近20万吨。怎样把氯丁橡胶胶粘剂的质量作得更好、成本做得更低,是每个氯丁橡胶胶粘剂生产企业在这几十年中追求的工作目标。氯丁橡胶胶粘剂制备的方法及过程对其使用性能和生产成本影响很大,是氯丁橡胶胶粘剂生产技术的关键之一。现将各方法作概要介绍供大家参考和讨论。 1氯丁橡胶胶粘剂制备方法 1.1 混炼法 这是现在最常用的方法。该法是在冷开炼机上将氯丁橡胶塑炼,通过剪切力将聚合物的高分子链降解。再根据氯丁橡胶的三种相态特点在弹性态时(温度>93℃),在炼胶机上将配合物混入生胶中。加料次序:先是氧化镁,然后是防老剂、最后是氧化锌。为了提高溶胶速度,混炼胶常常需切成小块状后加入溶胶釜。溶胶釜的搅拌器为框式或锚式搅拌、转速在60～80ｒ/ｍｉｎ时,16～20ｈ混炼胶溶解于溶剂中,即制得胶粘剂。 根据工艺需要,也可将氧化镁与2402树脂进行螯合预反应,然后在搅拌下将混炼胶溶于其中。根据季节变化,溶胶釜可进行加热或冷却。 1.2 直接溶胶法 也是现今较多厂家采用的方法。该法是将小块氯丁橡胶原料和配合剂直接在溶胶釜(搅拌器为框式或锚式搅拌、转速为60～80ｒ/ｍｉｎ)中溶解和混合搅拌24～32ｈ得产品。此法与前述方法相比无需混炼设备的投入以及无混炼设备的运行费用和人工操作等费用,较为经济。但是干的配合剂直接加到溶剂或胶液中的作法是不合适的,会导致部份填充物不被溶剂润湿而分散不好。一方面在胶粘剂中会出现小团小团的填充物颗粒;另一方面在胶粘剂贮存中,较短时间内就会出现沉淀分层现象。此时,应将干的配合剂与溶剂在一个特定的设备中(如球磨机中)进行良好分散处理,然后加入胶液中,因此该法也叫作“浆液法”。氧化镁与树脂也可进行螯合预反应,然后混合。 1.3 高剪切直接溶胶法 该法在广州等沿海局部地区被采用,但在其它地区未被人们理解、认识和推广。该法的
氯丁橡胶胶粘剂的研究进展
氯丁橡胶胶粘剂的研究进展 随着现代工业和科学技术的发展，以高分子材料为基础的胶粘剂已得到广泛的应用。其中氯丁橡胶(CR)胶粘剂占着极其重要的地位。由于 CR价格较便宜，在制鞋业，装饰业和汽车工业上，其需求量以较高速度增长，我国粘接用 CR年均增长率高达 16.65 %（1990～1 998 年) 。就制鞋业而言，95 %的鞋厂使用CR胶粘剂，占鞋用胶的 90%以上。 1 普通氯丁橡胶胶粘剂的概况 氯丁橡胶胶粘剂适用于柔软性物体的粘合，能够缓解由于膨胀或收缩而引起的应力集中。但传统的氯丁橡胶胶粘剂不能粘接聚氯乙烯(PVC)人造革、聚氨酯(PU)合成革、乙烯-醋酸乙烯酯共聚物(EVA)发泡底、丁苯橡胶(SBS)底、含 EVA及 PU的合成橡胶仿皮底、热塑性橡胶(TPR)等材料1，是因为为了增加上述材料的柔软性，需加入小分子量的增塑剂，这类增塑剂可渗入胶粘剂层或在其界面上积聚而形成弱边界层，这样氯丁橡胶良好的耐油性使得其粘接强度大大降低。 为了适应新型材料的要求，同时也为了提高胶粘剂的质量、简化使用工艺，许多学者进行了 CR 胶粘剂的改性研究，取得了明显的效果。 2 氯丁橡胶胶粘剂的改性 王强等用增粘树脂对 CR胶粘剂进行改性得出如下结论1)为了改善 CR胶粘剂的初粘强度，必须使用增粘剂;(2)在 CR胶粘剂中掺入增粘剂可大大提高其应用性;(3)选用高软化点的增粘剂可提高 CR 胶粘剂的粘接强度及胶膜的耐热性;(4)为了兼顾 CR 胶粘剂的粘合性和工艺性，采用混合增粘剂可达到较好的效果。 刘金华等人选用 CR01及树脂 RE01，RE04得到了综合性能良好的胶粘剂。 王翠珠等对氯丁橡胶胶粘剂与聚氨酯胶粘剂两种不同体系的性能进行了研究，发现两种胶粘剂配合使用，因交联程度较高，粘附性和耐热性均有改善，适用于铝合金和棉织物的粘接。 杨仕灿发现在实际生产中，为了改善胶粘剂的工艺性能，降低生产成本，可适当掺用部分通用型氯丁橡胶，如LDJ2121 氯丁橡胶或LDJ2120 氯丁橡胶等，对氯丁橡胶胶粘剂的质量没有太大的影响，在某些方面对质量有所改善，提高了胶粘剂对粘接面的湿润作用及其涂覆均匀性。 唐有根等以粘接型氯丁橡胶为主体成分，采用叔丁酚醛树脂改性，以甲苯，汽油，乙酸乙酯为混合溶剂，并辅以适当添加剂制得具有优异性能的氯丁强力胶粘剂。该产品粘接强度高，抗低温性能突出，在 - 20C时不冻结，特别适合北方地区使用1此外，该产品还克服了普通产品常见的胶液分层，低温凝胶，储存期短等缺点。 另外还有许多工作是直接针对 CR橡胶本身质量的改善。 Du Pont 公司推出一系列可直接溶解的粘接型 CR胶。这种胶的高温粘接性能优于传统品种，其喷涂性和刷涂性也比较好。由于不必预先素炼，该橡胶可使胶粘剂配制时间缩短4
氯丁橡胶知识
氯丁橡胶知识 氯丁橡胶chloroprene rubber 氯丁二烯橡胶 -?… 氯丁橡胶，简称CR是由氯丁二烯聚合而成的一种高分子弹性体，其分子量随品种不同而异，一般在2万~100万之间，氯丁橡胶作为一种通用型特种橡胶，除具有一般橡胶的良好特性外，还具有耐候、耐燃、耐油、耐化学腐蚀等优异性能，因此在各种合成橡胶中占有特殊的地位。 第一节概述 一、发展简史- 1、31年美国Du Port公司开始生产。 2、最早的生产方法是采用本体聚合法，但制得的氯丁橡胶性能不好。-… 3、氯丁橡胶的乳液聚合法是现在使用较为普通的一种氯丁橡胶的生产方法，其中G型氯丁 橡胶的聚合温度为40度左右，而W型的聚合温度约在10度以下。 二、聚合工艺 1、氯丁二烯是无色、挥发性较大、极易聚合的化合物，沸点59.4度，相对密度为0.9583。氯丁二烯经乳液聚合制得氯丁橡胶。现将氯丁橡胶的聚合配方和操作条件举例如下：配方组分名称重量份组分名称 氯丁二烯100分散剂 松香3-5二荼间亚甲基硫酸钠0 7-0 9 "7“8” 硫磺0. 5-0 . 7过硫酸钾0. 2-1 . 0 氢氧化钠0. 6-0 . 8软水150 ■. , \ , — Cd Ml* ■■ ———nt + d — e |——, D-el 2、操作条件 聚合温度40-42度，聚合时间2-2.5小时，聚合物转化率89-90%,胶乳相对密度1.008。 3、一般配合工艺过程如下：……… A、配制：精制氯丁二烯经干燥、冷却后，计量送入油相配制槽，按配方加入硫磺，待溶解后再加入松香，配制成油相。用软水、氢氧化钠、分散剂配制水相。同时配制引发剂过硫酸钾溶液及终止剂溶液。 B、聚合：将水相和油相在乳化槽中混合乳化后，送入聚合釜，加引发剂溶液，于40度左右进行聚合。聚合时间2-2.5小时，当胶乳相对密度达到 1.068时（转化率相当于89%）, 停止聚合。一 C、断链与终止：在胶乳中加入终止剂（含二硫化四甲基秋兰姆和防老剂D）终止聚合反应。然后将胶乳放到断链槽中，在碱性介质中断链，终点通过塑性控制（卡列尔塑性0.5-0.70 c 在终止及断链过程中，聚合物与二硫化四甲基秋兰姆作用，使分子链断裂。……一.…一…一 D、凝聚与干燥：断链后的胶乳送入凝聚槽，与氯化钠、氯化钙组成的凝聚剂作用，使橡胶呈小颗粒析出。然后再经洗涤、挤压脱水、扑粉、剪切后包装为成品。-……一——一… 第二节品种、结构与性能.…
氯丁橡胶
氯丁橡胶 氯丁橡胶（Neoprene）。由氯丁二烯（即2-氯-1,3-丁二烯）为主要原料进行α-聚合而生产的合成橡胶，被广泛应用于用于抗风化产品、粘胶鞋底、涂料和火箭燃料。 1简介 氯丁橡胶（CR） 英文全称:Chloroprene Rubber 分子量:88.5365 氯丁橡胶分子结构图 密度：1.15-1.25（g/cm3） 分子结构式： 又称氯丁二烯橡胶，是氯丁二烯（即2-氯-1,3-丁二烯）为主要原料进行α-聚合生成的弹性体。 它由杜邦公司的华莱士·卡罗瑟斯于1930年4月17日首先制得，杜邦于1931年11月公开宣布已经发明氯丁橡胶，并于1937年正式推向市场，使氯丁橡胶成为第一个实行工业化生产的合成橡胶品种。 氯丁橡胶均以乳液聚合法生产，生产工艺流程多为单釜间歇聚合。聚合温度多控制在40～60℃，转化率则在90%左右。聚合温度、最终转化率过高或聚合过程中进入空气（氧气）均会导致产品质量下降。生产中用硫磺－秋兰姆（四烷基甲氨基硫羰二硫化物）体系调节分子量。硫磺－秋兰姆体系的主要缺点在于硫键不够稳定，这是影响贮存性的重要原因之一。若用硫醇调节分子量，则可改善此种性能。氯丁橡胶与一般合成橡胶不同，它不用硫磺硫化，而是用氧化锌、氧化镁等硫化。氯丁橡胶的品种和牌号较多，是合成橡胶中牌号最多的一个胶种。氯丁橡胶的品种和牌号可按如下几种情况划分：
①按分子量调节方式分为硫黄调节型、非硫黄调节型、混合调节型。 ②按结晶速度和程度大小分为快速结晶型、中等结晶型和慢结晶型。 ③按结晶速度和程度大小分为快速结晶型、中等结晶型和慢结晶型。 ④按门尼粘度高低分为高门尼型、中门尼型和低门尼型。 ⑤按所用防老剂种类分为污染型和非污染型。 美国杜邦(DuPont)公司Neoprene系列氯丁橡胶；日本电气化学公司Denka系列氯丁橡胶的；德国拜耳(Bayer)公司Bay pren系列氯丁橡胶；法国迪斯狄吉尔(Distugil)公司Butaehlor系列氯丁橡胶；俄罗斯Nairit系列氯丁橡胶；日本东洋曹达(Soda)公司Skyprene 系列氯丁橡胶；美国Petro-Tex化学公司Neoprere系列氯丁橡胶 氯丁橡胶在压敏胶制备中单独使用得不多，一般是与天然橡胶配合使用。 氯丁橡胶宜贮存于阴凉、通风、干燥的库房内，切勿重压，以防结团。贮存期1年。 我国有三套氯丁橡胶生产装置，总能力5万t/a以上。这三套装置分别位于重庆长寿化工厂、山西省化工厂和青岛化工厂。 2性能 外观为乳白色、米黄色或浅棕色的片状或块状物，密度1.23－1.25g/cm3，玻璃化温度?40－50°C，碎化点?35°C，软化点约80°C，230－260°C下分解。氯丁橡胶溶解度参数占δ=9.2～9.41。溶于甲苯、二甲苯、，二氯乙烷、三钒乙烯，微溶于丙酮、甲乙酮、醋酸乙酯、环己烷，不溶于正己烷、溶剂汽油，但可溶于由适当比例的良溶剂和不良溶剂及非溶剂或不良溶剂和非溶剂组成的混合溶剂，在植物油和矿物油中溶胀而不溶解。 有良好的物理机械性能，耐油，耐热，耐燃，耐日光，耐臭氧，耐酸碱，耐化学试剂。缺点是耐寒性和贮存稳定性较差。具有较高的拉伸强度、伸长率和可逆的结晶性，粘接性好。耐老化、耐热。耐油、耐化学腐蚀性优异。耐候性和耐臭氧老化仅次于乙丙橡胶和丁基橡胶。耐热性与丁腈橡胶相当，分解温度230～260℃，短期可耐120～150℃，在80～100℃可长期使用，具有一定的阻燃性。耐油性仅次于丁腈橡胶。耐无机酸、碱腐蚀性良好。耐寒性稍差，电绝缘性不佳。生胶储存稳定性差，会产生“自硫”现象，门尼黏度增大，生胶变硬。国外牌号有，AD一30(美国)、A-90(日本)、320(德国)、MA40S(法国)。
氯丁橡胶

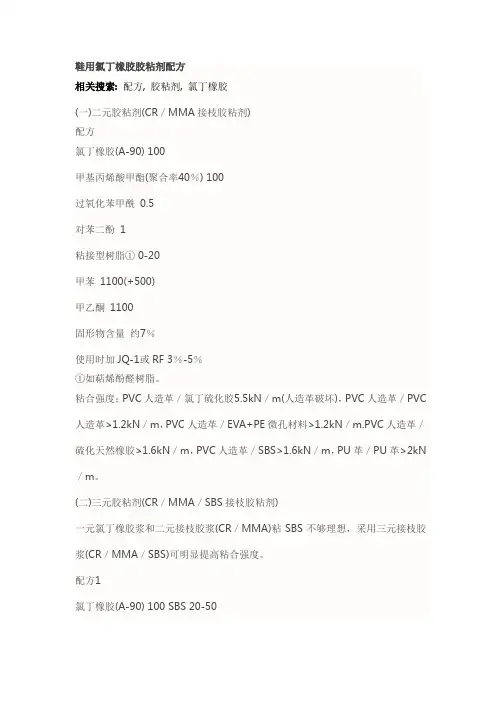

氯丁橡胶 配方举例 橡胶胶粘剂是以氯丁、丁腈、聚硫和硅橡胶等合成橡胶或天然橡胶为主体配制成的非结构胶。 主要用于制鞋、建筑、建筑装修、家具、汽车等行业。2000年制鞋用胶约11.0万吨，占41.3％，建筑及装修约9.5万吨，占36.7%，其余主要用于木器加工及其他行业，并有部分出口，近年来制鞋业用胶占有的比率逐年下降，而建筑和装修用胶逐年上升，这是因为它的粘接力强、干燥速度快、耐水和耐候性好等优点。改性的接枝氯丁胶，因初粘力高、强度好耐发展迅速，现已从二元接枝向三元或四元接枝共聚发展。氯丁胶的主要原料通用型和接枝型氯丁橡胶，在产量和质量上均不能满足市场需要。当前，氯丁胶粘剂将在提高产品档次，继续开发无苯溶液型胶、水基胶等新品种和提高与其配套的助剂、减少污染、提高初粘力及产品质量的稳定性。 氯丁橡胶由氯代丁二烯乳液聚合制得。 由于其分子结构规整，分子链上又有极性大的氯原子，故活见性大，这使氯丁橡胶在室温下也具有较高的内聚强度和耐燃性耐老化性能较好。 实用的氯丁胶有填料型，树脂改性型和室温硫化型三种。其配料中Mgo和ENO是常用的硫化剂，在140℃左右高温硫化，5份ENO和4份MGO并用效果好。防老剂可提高胶膜的热氧老化性能，主要有防老剂A（N-苯基2萘胺），防老D（N苯B萘胺）和防老SP（苯乙烯 化苯酚）， 氯丁橡胶种类 1、填料型氯丁胶，由纯氯丁胶和ENO、MGO、防老剂，溶剂和填料如沉淀的炭黑，Ca CO3或炭黑等组成。 2、氯本一酚醛胶：对叔丁基酚醛树脂能与MGO形成高熔点的改性物，大大提高氯丁胶 的耐热性。 3、室温双组氯丁胶：由氯丁胶与多异氰酸酯溶液两部分组成，可在室温下快速固化，其固化物不仅具有氯丁胶的弹性，而且内聚强度大，耐热性和胶接强度得到提高。多异氰酸酯溶液又称列克纳，是浓度为20%的三苯基甲烷三异氰酸酯的二氯乙烷溶液。 4、氯丁乳胶：由z-氯丁二烯的乳化聚合而制作，其固化慢，胶接强度低。 氯丁橡胶配方举例 配方一 XY-403胶 氯丁橡胶 100 mgo：ENO 10：1 促进DM：防老D 1：2 松香：浣油 5：200 20℃/20h,剥离强度（白细布）≥70N/cm,用于氯丁胶，天然橡胶和丁腈橡胶的粘接。 配方二乒乓球拍海绵胶 氯丁橡胶 100 Mgo：ENO 4：5 松香：古马龙树脂 2.5:20 苯 500-600
氯丁橡胶胶粘剂的研究应用
氯丁橡胶胶粘剂的研究应用 摘要:介绍了近来国内氯丁橡胶胶粘剂的工业应用和研究概况,评价了各种氯丁橡胶胶粘剂的粘接性能,预测了氯丁橡胶胶粘剂的未来发展走势. 关键词:氯丁橡胶;胶粘剂 Review on Adhesives of Chloroprene Rubber Abstract : In this study , the recent application and research about the adhesives based on chloroprene rubber were reviewed , the adhesion performance was evaluated , and the development and tendency were forecasted and 33 references were involved. Keywords : chloroprene rubber ; adhesives ; review 随着现代工业和科学技术的发展,以高分子材料为基础的胶粘剂已得到广泛的应用。其中氯丁橡胶(CR) 胶粘剂占着极其重要的地位。由于CR 价格较便宜,在制鞋业,装饰业和汽车工业上,其需求量以较高速度增长,我国粘接用CR 年均增长率高达16. 65 %(1990～1998 年)。就制鞋业而言,95 %的鞋厂使用CR 胶粘剂,占鞋用胶的90 %以上。 1普通氯丁橡胶胶粘剂的概况 氯丁橡胶胶粘剂适用于柔软性物体的粘合,能够缓解由于膨胀或收缩而引起的应力集中. 但传统的氯丁橡胶胶粘剂不能粘接聚氯乙烯(PVC) 人造革、聚氨酯(PU) 合成革、乙烯2醋酸乙烯酯共聚物( EVA) 发泡底、丁苯橡胶(SBS) 底、含EVA 及PU 的合成橡胶仿皮底、热塑性橡胶(TPR) 等材料1 这是因为为了增加上述材料的柔软性,需加入小分子量的增塑剂,这类增塑剂可渗入胶粘剂层或在其界面上积聚而形成弱边界层,这样氯丁橡胶良好的耐油性使得其粘接强度大大降低. 为了适应新型材料的要求,同时也为了提高胶粘剂的质量、简化使用工艺,许多学者进行了CR 胶粘剂的改性研究,取得了明显的效果. 2氯丁橡胶胶粘剂的改性 王强等用增粘树脂对CR 胶粘剂进行改性得出如下结论: (1) 为了改善CR 胶粘剂的初粘强度,必须使用增粘剂; (2) 在CR 胶粘剂中掺入增粘剂可大大提高其应用性; (3) 选用高软化点的增粘剂可提高CR 胶粘剂的粘接强度及胶膜的耐热性; (4) 为了兼顾CR 胶粘剂的粘合性和工艺性,采用混合增粘剂可达到较好的效果。刘金华等人选用CR01 及树脂RE01 ,RE04 得到了综合性能良好的胶粘剂。王翠珠等对氯丁橡胶胶粘剂与聚氨酯胶粘剂两种不同体系的性能进行了研究,发现两种胶粘剂配合使用,因交联程度较高,粘附性和耐热性均有改善,适用于铝合金和、棉织物的粘接杨仕灿发现在实际生产中,为了改善胶粘剂的工艺性能,降低生产成本,可适当掺用部分通用型氯丁橡胶,如LDJ2121 氯丁橡胶或LDJ2120 氯丁橡胶等,对氯丁橡胶胶粘剂的质量没有太大的影响,在某些方面对质量有所改善,提高了胶粘剂对粘接面的湿润作用及其涂覆。唐有根等以粘接型氯丁橡胶为主体成分,采用叔丁酚醛树脂改性,以甲苯,汽油,乙酸乙酯为混合溶剂,并辅以适当添加剂制得具有优异性能的氯丁强力胶粘剂. 该产品粘接强度高,抗低温性能突出,在- 20°C 时不冻结,特别适合北方地区使用1 此外,该产品还克服了普通产品常见 的胶液分层,低温凝胶,储存期短等缺点。 Du Pont 公司推出一系列可直接溶解的粘接型CR 胶. 这种胶的高温粘接性能优于传统品种,其喷涂性和刷涂性也比较好. 由于不必预先素炼,该橡胶可使胶
氧化镁在氯丁橡胶胶粘剂中起到的作用
氧化镁在氯丁橡胶胶粘剂中起到的作用 活性氧化镁由于其大比表面积、高活性，用于氯丁胶粘剂中，可提高胶粘剂的初粘力、粘合强度。改善胶粘剂的透明性。最大的特点可防止胶粘剂的分层沉淀。活性氧化镁的活性一般用吸唺值的大小表示，吸唺值小于40为低活性，吸唺值在40~100为中活性，大于100为高活性。高品质的氯丁胶粘剂一般使用高活性氧化镁。 氯丁胶粘剂的主要成分除了氯丁橡胶外，还有树脂。树脂对氯丁胶粘剂的影响较大。树脂的作用:提高粘合力，改进内聚强度，延长粘合保持时间。常用的树脂:叔丁基酚醛树脂、萜烯酚醛树脂、石油树脂、松香树脂等。其中以叔丁基酚醛树脂效果最佳。 如果将树脂直接加入氯丁胶粘剂中改性效果很差，且极易产生分层。只有将树脂与氧化镁进行预反应后再加入，才会明显地提高粘接强度、耐热性、层安定性和贮存稳定性。树脂的质量、氧化镁的活性、溶剂和催化剂的选择、反应温度、反应时间等因素对预反应产生很大的影响。现常用的反应条件为:氧化镁的用量为树脂的10%，并加入树脂量的约10%的水作为催化剂，在溶剂中搅拌反应，溶剂与树脂等量，温度20~25度，时间6~8小时。 在螯合反应过程中，活性氧化镁与叔丁基酚醛树脂反应，要求活性氧化镁的活性高、比表面积大、料子细、分散性好、堆积密度适中。堆积密度大，易出沉淀;堆积密度小，操作环境恶劣。另外，要防止活性氧化镁吸潮。因为，水分吸附在活性氧化镁表面，将部分内、外表面湿润，使活性氧化镁的活性减弱，影响螯合适应。所以使用之前，活性氧化镁要严格控制水分含量，最好烘干。 氯丁橡胶胶粘剂(简称氯丁胶粘剂)是橡胶胶粘剂产量大、用量广的一个重要品种，具有初粘力大、粘结强度高;胶层柔韧，弹性良好，耐冲击;耐水、耐油、耐碱、耐酸和耐溶剂性;抗臭氧、耐老化、耐久性和阻燃性好;可粘接多种金属、非金属材料。 氯丁橡胶专用氧化镁是氯丁胶粘剂重要原料之一，氧化镁的活性反映了氧化镁与氯丁胶粘剂反应能力的强弱。活性越高，与氯丁胶粘剂的反应速度越快。活性氧化镁在氯丁胶粘剂中的作用是多方面的，主要有硫化交联、酸吸收、防焦烧、与树脂螯合等作用。
氯丁橡胶简介
氯丁橡胶 １概述 氯丁橡胶是一个性能优良的通用橡胶，但因其成本太高，因而只能限于专用市场。氯丁橡胶是由氯丁二烯乳液聚合生产的，后者是由丁二烯或异戊二烯氯化生产的。在氯丁橡胶的重复单元中,以1,4结构为主。由于分子中有氯存在,因而氯丁橡胶可以抗烃类溶剂溶胀，有较高的抗氧化性和抗臭氧性，并具有阻燃性和耐候性。氯丁橡胶还具有较高的强度和耐老化性。主要的缺点是只有较好的介电性和一般的抗低温性,而且与竞争的弹性体相比，价格也较高。 氯丁橡胶的产品有干胶形式,也有胶乳形式。干胶形式的氯丁橡胶的主要应用是作耐油、耐热、阻燃和耐磨损的管、带、弹性片、柔性装配和垫片等。胶乳主要作水基粘合剂和手套等胶乳制品。 由于价格和性能的原因,氯丁橡胶的一些应用将不断地被其它橡胶替代,预计1997年-20０２年世界对氯丁橡胶的需求量将下降。 2国内生产状况 我国有三套氯丁橡胶生产装置,总能力5万吨/年以上。这三套装置分别位于四川省长寿化工厂、山西省化工厂和青岛化工厂。 长寿化工厂最早的氯丁胶装置于1９58年建成,能力200０吨/年,后生产能力扩大到1万吨/年。199４年又建成一套1．3万吨/年生产线，1９87年从ＤuPｏnt公司引进一套1万吨/年冷冻凝聚氯丁橡胶后处理生产线，自行设计的一套１万吨／年冷冻凝聚后处理线在１9９８年投入运行。目前全厂综合生产能力2．３万吨／年。 山西化工厂1９6５年建成2００0吨／年生产线,目前生产能力已超过2万吨。 青岛化工厂1９6６年建成２5００吨／年生产线,经多年技术改造,生产能力达到８０00吨／年。１９87年从DuPont公司引进了一套1万吨／年冷冻凝聚氯丁橡胶后处理线。 3 生产工艺概述 氯丁橡胶的生产由丁二烯氯化生产单体2-氯-1,2－丁二烯(氯丁二烯)开始,氯丁二烯通过游离 机引发的乳液聚合生成氯丁橡胶。通用牌号的生产是借助于松香钠皂在水中乳化氯丁二烯,并用过硫酸钾或过硫酸氨引发聚合制得的。聚合温度保持在4０℃。一种系列的氯丁橡胶生产时使用硫来提高力学性能;另一系列用硫醇改性剂提高耐热性;还有的牌号用二氯丁二烯共聚单体来提高低温性能。氯丁橡胶主要由1，4加成的反式2-氯－2－亚丁烯链节构成。 1９92年世界上最大的氯丁橡胶生产公司DuＰｏnt改进了丁二烯氯化工艺,被称之为过去30年以来最有成效的改进，主要是用专利的液相氯化工艺替代了气相法氯化工艺,减少了有机废液、废水达6０%,也去除了饼状副产品。这项改进提高了安全性,提高了收率,降低了成本，减少了设备的维修和清理,但目前只有DuPoｎt公司的Ｌａｐlaｃｅ一家装置进行了这样的改造。据报道其它的DuPont工厂也在计划作这样的改造。
常见胶粘剂分类及其作用详解
胶粘剂 胶接（粘合、粘接、胶结、胶粘）是指同质或异质物体表面用胶粘剂连接在一起的技术，具有应力分布连续，重量轻，或密封，多数工艺温度低等特点。胶接特别适用于不同材质、不同厚度、超薄规格和复杂构件的连接。胶接近代发展最快，应用行业极广，并对高新科学技术进步和人民日常生活改善有重大影响。因此，研究、开发和生产各类胶粘剂十分重要。 胶粘剂的分类 胶粘剂的分类方法很多，按应用方法可分为热固型、热熔型、室温固化型、压敏型等；按应用对象分为结构型、非构型或特种胶；接形态可分为水溶型、水乳型、溶剂型以及各种固态型等。合成化学工作者常喜欢将胶粘剂按粘料的化学成分来分类 热塑性纤维素酯、烯类聚合物（聚乙酸乙烯酯、聚乙烯醇、过氯乙烯、聚异丁烯等）、聚酯、聚醚、聚酰胺、聚丙烯酸酯、a-氰基丙烯酸酯、聚乙烯醇缩醛、乙烯-乙酸乙烯酯共聚物等类 热固性环氧树脂、酚醛树脂、脲醛树脂、三聚氰-甲醛树脂、有机硅树脂、呋喃树脂、不饱和聚酯、丙烯酸树脂、聚酰亚胺、聚苯并咪唑、酚醛-聚乙烯醇缩醛、酚醛-聚酰胺、酚醛-环氧树脂、环氧-聚酰胺等类
合成橡胶型氯丁橡胶、丁苯橡胶、丁基橡胶、丁钠橡胶、异戊橡胶、聚硫橡胶、聚氨酯橡胶、氯磺化聚乙烯弹性体、硅橡胶等类 橡胶树脂剂酚醛-丁腈胶、酚醛-氯丁胶、酚醛-聚氨酯胶、环氧-丁腈胶、环氧-聚硫胶等类 胶粘理论 聚合物之间，聚合物与非金属或金属之间，金属与金属和金属与非金属之间的胶接等都存在聚合物基料与不同材料之间界面胶接问题。粘接是不同材料界面间接触后相互作用的结果。因此，界面层的作用是胶粘科学中研究的基本问题。诸如被粘物与粘料的界面张力、表面自由能、官能基团性质、界面间反应等都影响胶接。胶接是综合性强，影响因素复杂的一类技术，而现有的胶接理论都是从某一方面出发来阐述其原理，所以至今全面唯一的理论是没有的。 吸附理论 人们把固体对胶粘剂的吸附看成是胶接主要原因的理论，称为胶接的吸附理论。理论认为：粘接力的主要来源是粘接体系的分子作用力，即范德化引力和氢键力。胶粘与被粘物表面的粘接力与吸附力具有某种相同的性质。胶粘剂分子与被粘物表面分子的作用过程有两个过程：第一阶段是液体胶粘剂分子借助于布朗运动向
氯丁橡胶胶粘剂
氯丁橡胶胶粘剂 摘要：氯丁橡胶胶粘剂以氯丁二烯合成橡胶配合一定的增粘剂、填充剂、防老剂等溶于有机溶剂制成。它具有高粘着力，耐寒、耐热、耐晒、耐光、耐化学药品，抗水性能优良等特点，是我国目前制鞋行业使用最广泛、效果较好的胶粘剂。 关键词：氯丁橡胶胶粘剂、氯丁二烯 主要用途 氯丁橡胶胶粘剂成品胶膜具有良好地韧性，它适用于皮革与皮革、皮革与橡胶、布与布之间的粘接，本品使用前首先在被粘物表面磨或挫出新的表面后在涂胶以提高粘接强度。同时使用时应尽量防止潮湿，以避免降低粘接度。 生产原理 本品以氯丁橡胶为粘接剂主要材料，再配入增强剂酚醛树脂、催化剂氧化锌、防酸剂氧化镁、防老剂、溶剂等，在一起以一定转速下搅拌混合而成。 生产工艺 1.原料消耗 1#胶粘剂单位：千克/吨 原料规格用量氯丁橡胶通用型247.8 醋酸乙酯98% 247.8 甲苯98% 495.6 氧化锌轻体 6.2 防老剂丁工业品 2.5 4#胶粘剂单位：千克/吨 原料规格用量氯丁橡胶248.4 248 酚醛树脂工业品，203# 37.27 氧化锌工业品，轻质 6.21 氧化镁工业品，轻质9.94
白炭黑工业品22.36 防老剂丁工业品 4.97 醋酸乙酯工业品，98% 347.8 汽油工业品，120# 322.0 2.工艺流程简图 3.操作工艺 将氯丁橡胶在油压切胶机上切割成适宜大小块，送入轧胶机准备轧链。开动炼胶机打开辊筒内冷却水冷却，将扎混筒间距调至最小，进行破料。 破料后的碎胶料重新放入炼胶机进行塑炼。如胶本身可塑度较大则无须塑炼，如胶本身可塑度较大则无须塑炼，如塑性较小，就须多练。 将塑炼后的胶料顺序加入氧化镁、防老剂。混炼时温度控制在40-45℃左右。混炼后轧成3-5mm后胶片。 将胶片送入冲条切块机上切成宽10mm长60-70mm大小的胶条。为防止粘接，可用少许的碳酸钙粉末撒在以切好的胶条上。 用少量醋酸乙酯将轻体氧化锌、酚醛树脂混合均匀待用。醋酸乙酯对氧化锌其润湿作用，并溶解酚醛树脂，使投料方便。 将溶剂用泵打入高位槽，计量后放入溶胶罐中。开动溶胶罐的搅拌器，将称量好的胶料和事先用醋酸乙酯溶解好的氧化锌与酚醛树脂混合物徐徐加入罐中，加完后充分搅拌，大约15小时后即可停机检验，包装。 2013年1月9日
氯丁橡胶知识
氯丁橡胶(neoprene,polychloroprenerubber,cr) 氯丁橡胶（cr）是氯丁二烯ch2=ccl-ch=ch2（2-氯-1，3-丁二烯）的聚合或它们与其它单体的共聚物。制造氯丁二烯的重要原材料是乙炔。用乳液聚合方式可制取各种不同类型的聚氯丁二烯。调节聚合过程，可制得无交联、无支化的聚合物（所谓α-聚合物）。 大量不同形式的氯丁橡胶按其结构和特征可分为两大类： 1、第一类是组成中不含硫黄的聚合物，合成时重要采用的调节剂是硫醇； 2、第二类是分子链中含有硫黄的氯丁橡胶，硫黄以多硫桥的形式存在。制造过程中用的调节剂是硫黄或硫黄与硫醇并用。 氯丁橡胶的分子量分布宽，平均分子量为10～20万。聚氯丁二烯虽然有高的不饱和度，但仍有高的化学稳定性和耐各种形式的老化。这是因为双键碳原子上的电负性的氯原子吸引了π键电子层，减少了双键的电子密度，从而降低了双键的反应能力。这时氯原子本身丧失了活动性和反应能力。 密度：1200～1240kg/m3。玻璃化温度：-40℃。结晶相熔融温度：40～65℃。 聚氯丁二烯中氯的存在，使它具有不燃烧性，而聚合物的极性使它耐脂肪烃溶胀和对金属有高的粘合力。 发明之初，被发展成取代生胶的抗油性人造橡胶，由于此，至今neoprene仍被广泛应用，无论如何，neoprene独特的物性组合已经应用于整个产业界千余种使用，这其中，被广为人知。 cr的性质取决于聚合物的微观结构，其加工性能取决于聚合体的分子量及其分布及支链和交联的数目与分布，其化学性质取决于碳原子相边的氯原子的影响。cr的基本品种是氯丁二烯的均聚体。在常温下具有规整的分子排布和结晶倾向，其结晶度随聚合物的老化而下降。实际使用的胶粘型cr由于是在20℃以下聚合的，其结晶性高。 重要性能 反抗度极限，热－neoprene具有一实用高温，连续应用范围80～95℃，在这个范围内，它显示出良好的物理特征，间竭应用的话，非凡配方则可达到120℃，超过这个极限并不会使neoprene软化或熔化，但是可能会造成硬化或弹性丧失。冷－在-20℃到零下25℃应用，性能只有稍微改变，低于这个温度则在脆化温度，（-40℃）之前逐渐硬化，非凡配方则答应应用温度低达零下55℃。 显着的抗腊、脂肪、油类、润滑油及多种石油品性能。 良好的抗硷、稀释矿物酸和无机盐溶液等性能。 适当配方下具良好臭氧，天候性能。 可明显地长期浸于水中或埋于士壤下。 抗弯曲性，扭曲性显着，抗压缩歪良好。 重要用途 应用neoprene制造的产品包括：电线电缆外被层、产业用垫片、胶管、皮带、胶布、建筑工程用填缝剂、结构承轴、发泡制品、多种接着剂、涂料、产业用/农业用/汽车用、压出/压模制品，还有多种鞋业、纸业、包装业、建筑业等消费性制品。 https://www.360docs.net/doc/3a5517855.html,/buyer/offerdetail/1125839510.html
接枝改性氯丁橡胶胶粘剂的研究综述
接枝改性氯丁橡胶胶粘剂的研究进展摘要：本文综述了国内接枝改性氯丁橡胶胶粘剂的研究发展状况，，对接枝改性氯 丁橡胶胶粘剂的研究状况做了详细介绍，最后对接枝改性氯丁橡胶胶粘剂的发展前景作了展望。 关键词：胶粘剂；氯丁橡胶；接枝 前言：随着现代工业和科学技术的发展，以橡胶为基体的胶粘剂已得到广泛的应用。在橡胶胶粘剂中，CR胶粘剂因其性能优异 (耐油、耐热、耐水、耐臭氧等)用途广泛、价格较低，占据着极其重要的地位。而氯丁橡胶作为鞋用胶粘剂，伴随着鞋用材料的日趋复杂多样化，制作胶粘鞋的原料已突破了单纯天然材料的界限，各种合成材料不断被开发利用。目前，大多胶粘鞋底都混有各种填料及高分子改性材料，如仿皮底、聚乙烯-醋酸乙烯酯发泡底（23+）、聚丁二烯-苯乙烯嵌段聚合物（454）、聚氯乙烯（63%）改性底等。 （1）.二元接枝共聚CR-MMA 传统的胶粘剂主要缺点是无法解决63%人造革渗移出的酯类增塑剂浸入胶粘层或在其界面上积聚形成弱界面层而导致粘合强度下降的问题。而氯丁橡胶／甲基丙烯酸甲酯二元接枝胶(CR／MMA)是目前最通用的接枝改性CR胶粘剂．PMMA侧链与被粘材料PVC的溶解度参数8均为9．4左右，且二者的表面自由能相近，均在3．9N／m左右，因此二者间易形成相容扩散层。就酸碱配位原理而言，PMMA含酯基一O—C=O呈碱性，而PVC则因为Cl原子的存在而呈酸性，也促进了改性CR胶对PVC材料的亲和．更为重要的是，均聚的PMMA与软质PVC中的增塑剂(酯类)有良好相容性，从而解决了长久以来不能粘接增塑PVC的难题． 现阶段研究的比较成熟的工艺条件是：CR与混合物溶剂质量比为1:4-6，CR 与MMA质量比1:0.7-0.8，BPO加入量为CR量得0.2%-0.6%，接枝改性反应温度是（80+-1）度，反应时间4H左右。以此工艺之称的戒指氯丁橡胶，固含量20%，粘度2500-3000毫帕秒，对多种天然，合成材料均有较高的粘度，可满足皮鞋生产的需要。 （2）.多元接枝改性氯丁橡胶胶粘剂 尽管CR／MMA二元接枝胶与普通CR胶相比粘合强度有很显著的优势，但胶膜比较硬脆，为改善其硬脆性，可用其它丙烯酸酯单体取代MMA或与MMA并用．通常PMMA侧支链中与酯基相连的烷的碳链越长，脆性温度越低，但是，烷基的碳链过长(如碳原子数大于9)时，侧链的结晶性会限制整个分子链的流动，反而使其柔软性下降和脆性温度升高．通常可用甲基丙烯酸正丁酯(nBMA)或甲基丙烯酸异丁酯(iBMA)部分取代MMA．为了满足制鞋机械化生产的需要，胶粘剂必须具有晾干时间短，持粘时间长，初粘强度高的特点，同时为了适应多种鞋材的粘接以及对颜色浅的要求，在CR／MMA二元接枝胶的基础上发展多用途的多元接枝胶是我国氯丁橡胶发展的一个重要趋势．目前对接枝CR胶粘剂研究与开发较多的是添加第三聚合乙烯基单体或第四聚合单体，或在添加第三、第四单体的同时，添加一定量的丁苯橡胶(SBS)进行多元接枝共聚． 2. 1 CR/HCCP-MMA三元接枝共聚
