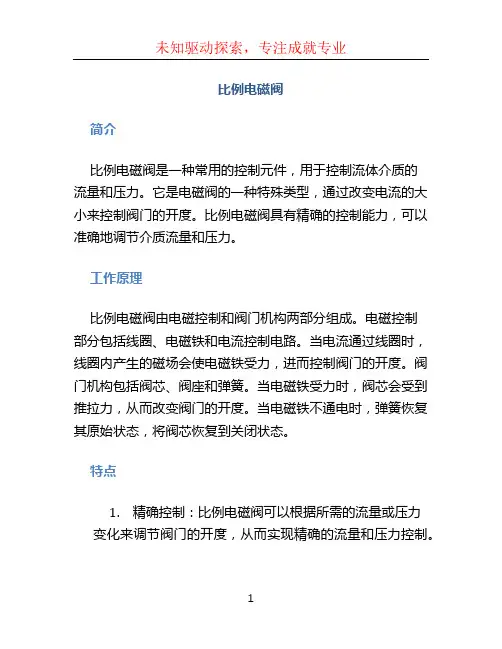

比例电磁阀的典型应用

流量控制阀是一种比例电磁阀，通过控制比例电磁阀的流量，可以进行多种控制，也就是说流量控制阀不仅能控制流量，还可以控制压力、温度等，比例电磁阀的典型应用如下。

控制执行机构（静压控制）

两个比例电磁阀控制用于气动驱动（活塞阀、气缸等）的空气。PID控制器确定必须打开哪个比例电磁阀。控制器通过比例电磁阀设置驱动信号，从而使过程值与给定的设定值相一致。

通过加压控制液位

液位控制的一种方法是控制液面上方气体的压

力。通过两个比例电磁阀，PID控制器可以提供足够的空气（本例中为氮气），使液面上方的压力始终保持恒定（液面下降时，气体压力也会随之下降）。

流量控制

比例电磁阀直接用于控制流量

燃烧器/火焰控制

燃烧器控制系统必须控制两种气体。这两种气体以一定的比例混合。燃烧气体与氧化气体（空气或氧气）的比值是根据各个燃烧过程所需的火焰大小确定的。

喷射器控制

比例电磁阀控制推进气体的流量。推进气体越多，所产生的吸力就越大，吸入管内的真空度也越高。控制器根据真空压力确定阀门开度。

电磁阀原理图解

电磁阀原理图解电磁阀原理上分为三大类：直动式、分步直动式、先导式。一、直动式电磁阀原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。（常开型与此相反）特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

二、分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。

三、间接先导式电磁阀

原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。特点：体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞

电磁阀的计算选型

电磁阀的计算选型电磁阀就是电厂热工自动化中应用相当广泛的设备之一。它可以用来控制一定压力下的某些工质在管道中的自动通断,成为特定的执行器,如锅炉的燃油快关阀、汽轮机组调速保安系统油路上的电磁滑阀、给水泵组密封水管路的切换阀以及采暖工程的热水阀等。它还可以作为气动、液动回路自动切换或顺序控制的执行元件,它就成了该气动、液动执行器的电——气、电——液执行元件,这方面的应用更为普遍。如主厂房锅炉的气动安全门、汽轮机组气动或液动的抽汽逆止门等都就是由电磁阀控制通向操作装置的气路、液(水)路的通断来完成其开关动作的,辅助车间及其系统众多气动执行机构的自动控制也离不开电磁阀这一设备。再如,过去在锅炉各段烟道压力的常规检测中也使用过电磁阀切换做到一台表计的多点测量。可见,电磁阀在电厂热工测量、控制及保护联锁上都就是一项基础元件设备,对电磁阀的关注熟悉、正确选用乃就是热工自动化设计的一项基础工作。基于此,本文着重讨论电磁阀在选型与控制上的一些问题,有些见解仅就是笔者一家之言,期盼同仁指正。 1 电磁阀的结构原理及其分类 1.1 电磁阀的结构原理电磁阀的结构并不复杂,它由两个基本功能单元组成,一就是电磁线圈(电磁铁)与磁芯,另一就是滑阀,即包含数个孔的阀体。电磁线圈带电或失电时,磁芯的运动导致工质流体通过阀体或被切断。上述用来在工艺管道中直接通断的作为特定执行器的电磁阀,电磁线圈带电时,磁芯直接开启常闭阀的孔或关闭常开阀的孔,阀门能从0(无压差)至其最大额定压力间开启或关闭。而上述用来在气动、液动执行器充当执行元件的电磁阀,则要借助动力源(压缩空气、有压头的水或油等液体)来操作电磁阀上的先导孔与旁通孔。电磁线圈带电时,磁芯开启先导孔,通过阀的出口消除膜片或活塞顶部的压力,且将其推离主孔,阀门得以开启。电磁线圈失电时,先导孔关闭,动力源的压头通过旁通孑L作用于膜片或活塞顶部而产生阀座力,阀门得以关闭。这就是因为受这些执行机构控制的工艺阀门一般口径都较大, 要求执行机构接受动力源的压头也大(如DNl50及以上的气动隔膜阀、气动蝶阀的操作压力》0.5MPa),则传递动力源的电磁阀的孑L尺寸及工质流体压力势必也要大,只有将电磁线圈做大才足以开启电磁阀来传递执行机构所需的动力源。为了解决这一矛盾,保持电磁线圈的小尺寸,就不再使用磁芯直接启闭阀体孔的直接操作的(直动式)电磁阀, 而改用磁芯启闭先导孔的导向操作的(先导式)电磁阀。 1.2 电磁阀的分类电磁阀的分类无定式,随分类方式不同而异, 实际上,上表并不能涵盖所有电磁阀的种类。如两通、三通直动式及单电控两位四通、五通(五个接口)电磁阀还有电脉冲控制的,电磁线圈非连续带电,而用磁闪锁控制。还如不同于两个电磁线圈控制的“双稳”先导式电磁阀,另一种“双稳”先导式电磁阀就是由双外部压力源控制的(先导式要有压力源,丽一种说得更确切,就是由电磁线圈及主压力源控制),已无电气部件——电磁线圈。再如由两个电磁先导阀、一个滑阀及其连接体组成的三位三通、三位五通电磁阀。这些或应用相对较少,或仅就是一个滑阀,就不再列入分

单控电磁阀和双控电磁阀的工作原理

单控电磁阀和双控电磁阀的工作原理在气路（或液路）上来说，两位三通电磁阀具有1个进气孔（接进气气源）、1个出气孔（提供给目标设备气源）、1个排气孔（一般安装一个消声器，如果不怕噪音的话也可以不装。两位五通电磁阀具有1 个进气孔（接进气气源）、1 个正动作出气孔和1 个反动作出气孔（分别提供给目标设备的一正一反动作的气源）、1 个正动作排气孔和 1 个反动作排气孔（安装消声器）。对于小型自动控制设备，气管一般选用8~12mm勺工业胶气管。电磁阀一般选用日本SMC高档一点，不过是小日本的产品）、台湾亚德客（实惠，质量也不错）或其它国产品牌等等。在电气上来说，两位三通电磁阀一般为单电控（即单线圈），两位五通电磁阀一般为双电控（即双线圈）。线圈电压等级一般采用DC24V AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断勺，常开型指线圈没通电时气路是通勺。常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通（正动作出气孔有气），即使给正动作线圈断电后正动作气路仍然是接通勺，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通（反动作出气孔有气），即使给反动作线圈断电后反动作气路仍然是接通勺，将

会一直维持到给正动作线圈通电为止。这相当于“自锁” 位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。 A单电控原理图单电磁阀是通过控制电磁线圈的电流通断以及弹簧作用，来控制阀芯的运动，达到控制阀的开闭！ 0电拧比动式电緻阀的动作嫌理H 动作示意图右侧的线圈得电，左侧弹簧压缩基于两

比例电磁阀和 MFM-MFC-2824

目录 | 比例电磁阀和 MFM/MFC [返回总目录]

概览和选型指南 | 比例电磁阀150 概览 Burkert 比例电磁阀以断电时弹簧作用关闭的开关电磁阀为基础，通过改变开关电磁阀中电磁组件的结构，使弹簧力与线圈电流的电磁力相平衡。由线圈电流和/或电磁力的大小来决定阀芯行程和/或阀门开度。阀门开度与电磁力成正比。比例电磁阀是由脉宽调制信号（PWM）控制的，该信号使线圈电流根据设定值而变化。由于介质压力和电磁力都克服弹簧力，因此采用控制器可以设置工作条件下的流量最小值和最大值。比例电磁阀可用于实现开环和闭环控制回路。开环回路不需实际值反馈，而闭环控制回路是根据设定值与实际值之间的偏差来调节的。比例电磁阀定位性能的主要特性 ? 迟滞: 输入信号从小到大和从大到小变化时输出信号的最大差值，以最大输出信号的 % 表示。 ? 响应灵敏度: 引起输出信号变化的最小设定值差值，以最大输出信号的 % 表示。? 重复性: 重复以同一方向，加同样大小的输入信号时，输出信号的最大偏差。? 调节比: 最大和最小开度下的 Kv值（参见比例阀的计算）之比。比例电磁阀的调节比可达1:500。比例电磁阀选型指南为保证无故障控制功能，必须根据比例阀的用途来进行选型，最重要的选型参数是 Kv 值和压力范围。阀门的 Kv 值（单位 m 3/h），该值是以介质为水、20℃、入口压力 1 bar、出口 0 bar 时测得。对于气体，通常以 QNn 值表示。 QNn 值为空气在 20℃、阀入口 6 bar、阀上压降 1 bar 时的流量值（l N /min）。气体的参考条件为绝压 1.013 bar、温度 0℃。除了 Kv 值，阀入口的最大预压力也是选阀（型号和通径）的主要因素。阀门通径越小或线圈越大，最大开关压力越高。 Kv 值可用以下公式计算。根据计算出的 Kv 值和实际压力范围，可以从选型指南表上找到阀门型号。 Kv 值计算公式: Kv = 流量值，m 3/h Q = 实际流量，m 3/h Q N = 标准流量，m N 3/h (?p=1 bar, p 1=6 bar 和 T 1=(273+20) K 时的 QNn值)p 1 = 入口压力，bar (a) p 2 = 出口压力，bar (a)?p = 压差，bar ρ = 密度，kg/m 3 ρN = 标准密度，kg/m 3 T 1 = 介质温度，(273+t) K 气体标准或工作状态与正常状态的转换：Q S = 标准状态 (1.013 bar 和 20 °C ) 或工作状态下的流量 p S = 标准状态 (=1.013 bar) 或工作状态下的绝压 T S = 标准状态 (= 293 K) 或工作状态下的温度 (= (273+t)K) Q N = 正常流量p N = 正常压力 T N = 正常温度 (= 273 K) Q N = Q S T N · p S T S · p N [返回目录] [返回目录]

电磁阀密封泄漏率模型与计算

Hydraulics Pneumatics &Seals/No.04.2016 doi:10.3969/j.issn.1008-0813.2016.04.004 收稿日期：2016-02-23 作者简介：殷图源（1988-），男，北京人，硕士研究生，研究方向为密封技术。 1概述本文研究加工表面精度和形貌特征对电磁开关截止阀密封泄漏率影响，尤其对初始泄漏率影响，通过有限元对提取的特征表面进行接触分析，从而提出泄漏率模型计算密封泄漏率。该阀座为平板状软质PTFE 基聚合物，其金属阀芯圆弧表面与阀座配合密封，密封漏率范围反映阀门密封性能，在阀门装配后用氦质谱检漏，此时漏率称为初始泄漏率，在工作过程中密封接触区形成吻合带，在密封界面逐渐形成了一定量级泄漏通道，会存在一个稳定期。阀芯一般用数控车加工成型，初始密封偶件泄漏率的计算过程共有四个过程，第一步表征实际阀芯粗糙峰特征参数，建立泄漏通道的几何模型，第二步，用理想光滑表面有限元接触分析结果得出粗糙峰接触带宽，也就得出接触峰数，第三步，按显微镜下断峰高度给定泄漏模型和接触密封的刃入软表面深度判据，第四步根据泄漏流态和粗糙峰接触后残余孔径计算漏率。 2阀门的工作条件电磁截止阀：密封偶件结构如图1所示，上面钢件为阀芯，下面PTFE 材料为阀芯，图2为氟塑料原始加工表面，阀芯与阀芯的接触几何形态为线或窄面；检漏试验介质：He 气体；试验压力：0.10MPa ；内泄漏率：≤1×10-2Pa·L/s ；外泄漏率：≤1×10-6Pa·L/s 。电磁阀密封泄漏率模型与计算殷图源1，董志峰1，魏大盛2 （1.中国矿业大学（北京）机电与信息工程学院，北京100083；2.北京航空航天大学能源与动力工程学院，北京100191）摘要：该文介绍一种常闭式电磁开关阀门，采用圆弧型面的金属阀芯与PTFE 光滑平面阀座，形成线接触密封型式，表征实际金属阀芯粗糙峰特征，建立泄漏通道几何模型，利用有限元分析方法确定泄漏率与粗糙度等级及粗糙峰特征的定量关系。对表征的金属阀芯粗糙峰与光滑阀板进行有限元接触分析，得出接触变形后泄漏通道。假设只存在涡旋形泄漏通道，以粘滞-分子流态泄漏，得出了初始密封泄漏率的计算结果。采用有限元方法避免了利用统计学对表面进行复杂数学处理，通过对电磁截止氦质谱仪检测表明，阀门泄漏率计算结果与测试结果具有较好吻合性，同时发现粗糙峰特征对PTFE 光滑阀板容易形成应力集中，粗糙峰形貌特征对阀门密封性能具有重要影响。关键词：电磁阀；泄漏率模型；粗糙度表征；有限元接触分析；漏率计算中图分类号：TH137；TH138；TB42 文献标志码：A 文章编号：1008-0813（2016）04-0013-05 Electromagnetic Valve Seal Leak Rate Model Calculation YIN Tu-yuan 1,DONG Zhi-fen 1,WEI Da-sheng 2 (1.School of Mechatronic and Information Engineering, China University of Mining &Technology(Beijing),Beijing 100083,China ；2.School of energy and power engineering,Beihang University,Beijing 100191,China) Abstract ：This article introduces a normally closed electromagnetic valve,which adopts the line contact seal mode between the circular-sur-face metal spool and the smooth PTFE valve plane seat.The actual roughness characteristic of the metal spool is represented.A geometry model of the leak path is established.And the quantitative relations of the leakage rate between with the roughness class and the roughness characteristic is determined by FEA method.Through the contact analysis of the metal spool and the smooth PTFE plate,the leak path after contact deformation is obtained.Assuming that there is only volute leak path,the initial leak rate of the valve is calculated under the pattern of viscous-molecular flow state leakage.The FEA contact analysis avoids the complex mathematical processing to characterize the surface by traditional statistics.According to the helium leak detection,the calculation results of the valve leakage rate coincide with the testing re-sults.Meanwhile,the stress concentration on the smooth PTFE valve plane produced by the roughness peak is observed.It is concluded that the roughness characteristic has an important effect on the sealing property of valves. Key words ：electromagnetic valve;leak rate model;roughness characteristic;FEA contact analysis;leak rate calculation 13

液压比例阀工作原理

液压比例阀工作原理）置信电气生产非晶合金变压器，2间电网投资的快速增长为公司提供了良好的发展机遇。市场占公司为国内唯一的规模化生产非晶合金变压器的企业，属于国家推广的节能类产品，％以上。受政府强制采购政策的推动，非晶合金变压器有望获得大范围的推广，80有率达到得益于此，公司将面临一个巨大的市场空间。建议重点关注特变电工和置信电气。电力行业“节能减排”形势严峻“十一五”期间在“十一五”乃至相当长的时间内，“节能减排”将是我国政府工作的重点。％。但电力％、主要污染物排放总量减少10节能减排目标：实现国内生产总值能耗降低20亿吨，排放的二氧年，发电用煤超过121）2006行业节能减排形势很严峻，具体表现为：％，烟尘排放量占全国排放量的40化碳占全国排放总量的54％，火电用水占工业用水的）电网32）我国火电发电机组所占比例大，大量小机组存在，这使得煤耗显著偏高。％。20“重发轻供”导致电网建设落后于电源建设，电网建设中超高压输电线路比重偏建设滞后，低，高耗能变压器使用量太大。电气设备将在“节能减排”中发挥重要作用加强现有电厂设备未来国内电力行业节能的主要途径为：大力发展特高压电网；我们认为，改造，提高能源使用效率；积极鼓励新能源开发利用。电气设备将在“发送配用”各个环节发首页>>产品中心>>比例式减压阀的详细资料：固定比例式减压阀一、产品[] 产品名称：固定比例式减压阀．产品特点：本厂生产的比例式减压阀，外形美观，质量可靠，比例准确，工作平稳．既减动压也减静压。该阀利用阀体内部活塞两端不同截面积产生的压力差，改变阀后的压力，达到减压目的。我厂减压阀的减压比例是：2：1，3：1，4：

电磁阀工作原理

电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。上面说得是电磁阀的普通原理实际上，根据流过介质的温度，压力等情况，比如管道有压力和自流状态无压力。电磁阀的工作原理是不同的。比如在自流状态下需要零压启动的，就是通电后，线圈整个把闸体吸起来。而有压力状态的电磁阀，则是线圈通电后吸出插在闸体上的一个销子，用流体自身的压力把闸体顶起来。这两种方式的不同之处是，自流状态的电磁阀，因为线圈要吸起整个闸体，所以体积较大而带压状态的电磁阀，只需要吸起销子，所以体积可以做的比较小。直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。二位二通电磁阀由阀体和电磁线圈两部分组成，是自带桥式整流电路，并带过电压、过电流安全保护的直动式结构. 电磁阀线圈不通电。此时，电磁阀铁芯在回复弹簧的作用下靠在双管端，关闭双管端出口，单管端出口处于开启状态，制冷剂从电磁阀单管端出口管流向冷藏室蒸发器、冷冻室蒸发器流回压缩机，实现制冷循环。

电磁阀计算1

螺线管计算分析案例（Amperes）1. 模型简介下图为螺线管模型的外观图： 1.1 模型尺寸单位：英寸（inch）

尺寸如上图所示，此模型为旋转对称模型（RS），对称轴在x=0的直线上。根据以上图形建立模型。 1.2 模型物性设置模型分为五个部分，分别为Plugnut，Coil，Core，Yoke，Bonnet。Coil内通有幅度为10000安培的电流，方向为从纸面内指向纸面外（负值）。 Plugnut为非线性磁介质SS430，B-H曲线如下图所示： Core为永磁体NEO35，剩磁Br=1.25T，矫顽力Hc=-9.47e-5(H/m)，如下图所示磁化曲线，磁化方向为Z的负方向。

Yoke与Bonnet所用材料相同，都是冷轧钢Cold Rolled Steel，是非线性磁介质，B-H曲线如下图所示： SS430和冷轧钢的B-H数据如下面两个数据表格所示： SS430 冷轧钢 H(A/m) B(Tesla) H(A/m) B(Tesla) 0 0 0 0 1.4300000e+002 1.2500000e-001 1.0800000e+003 8.5800000e-001 1.8000000e+002 2.0600000e-001 1.4800000e+003 1.0600000e+000 2.1900000e+002 3.9400000e-001 2.0900000e+003 1.2600000e+000 2.5900000e+002 5.8900000e-001 3.1200000e+003 1.4400000e+000 2.9800000e+002 7.4300000e-001 5.1600000e+003 1.6100000e+000 3.3800000e+002 8.5300000e-001 9.9300000e+003 1.7700000e+000 3.7800000e+002 9.3200000e-001 1.5500000e+004 1.8600000e+000 4.3800000e+002 1.0100000e+000 2.5000000e+004 1.8800000e+000 5.1700000e+002 1.0800000e+000 3.5000000e+004 1.9000000e+000 5.9700000e+002 1.1100000e+000 7.1600000e+002 1.1600000e+000 9.5500000e+002 1.2000000e+000 1.5900000e+003 1.2700000e+000 3.9800000e+003 1.3700000e+000 6.3700000e+003 1.4300000e+000 1.1900000e+004 1.4900000e+000 2.3900000e+004 1.5500000e+000 3.9800000e+004 1.5900000e+000 以上的磁介质电导率很小，都可以看作是完全绝缘的。

二位五通电磁原理图解

二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。二位五通双电控电磁阀的工作原理 2009-10-20 21:47 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。对于小型自动控制设备，气管一般选用8~12mm 的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

气浮法设计计算

气浮法设计计算一．气浮法分类及原理二．气浮法设计参数

三．气浮法设计计算

四．不同温度下的K T值和736K T值

例：2×75m3 / h气浮池气浮池设置在絮凝池侧旁，沉淀池上方。气浮类型较多，有全部压力溶气气浮、分散空气气浮、电解凝聚气浮、内循环射流气浮等，这里选择适用于城镇给水处理的部分回流压力溶气气浮。气浮适用于含藻类及有机杂质、水温较低、常年浊度低于100NTU的原水；它依靠微气泡粘附絮粒，实现絮粒强制性上浮，达到固、液分离，由于气泡的重度远小于水，浮力很大，促使絮粒迅速上浮，提高固、液分离速度。气浮依靠无数微气泡去粘附絮粒，对絮粒的重度、大小要求不高，能减少絮凝时间，节约混凝剂量；带气絮粒与水的分离速度快，单位面积产水量高，池容及占地减少，造价降低；气泡捕足絮粒的机率很高，跑矾花现象很少，有利于后级滤池延长冲洗周期，节约水耗；排渣方便，浮渣含水率低，耗水量小；池深浅，构造简单，可随时开、停，而不影响出水水质，管理方便。 ●结构尺寸：取回流比R=20%，气浮池处理水量：Q3=（1＋R）Q2=1.2×75=90m3/h 接触区底部上升段纵截面为矩形，上升流速10~20mm/s，取U J1=18mm/s=64.8m/h 接触区底部通水平面面积：F J1=90/64.8=1.389≈1.4m2 接触区宽与絮凝池相同，B=2m，接触区底部平面池长方向尺寸：L J1=1.4/2=0.7m 接触区上端扩散段纵截面为倒直角梯形，出口流速5~10mm/s，取U J2=7.5mm/s=27m/h 接触区上端扩散出口通水平面面积：F J2=90/27=3.333m2 接触区宽与絮凝池相同，B=2m，接触区上端扩散出口平面池长方向尺寸：L J2=3.333/2=1.6665≈1.7m 扩散段水平倾角α=35°，扩散段高：h K=（1.7－0.7）tan35°=0.7m 扩散段容积：V K=〔（1.7＋0.7）/2〕×0.7×2=1.68m3 接触区停留时间需大于60s，取t J=90s=1.5min，接触区容积：V J=90×1.5/60=2.25m3 接触区底部上升段高：h D=（V J－V K）/F J1=（2.25－1.68）/1.4=0.4m 分离区清水下降流速1.5~2.5mm，取U3=2.5mm/s=9m/h

电磁阀工作原理(图文并茂)

电磁阀工作原理纵观国外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔形成压差，从而使主阀关闭。特点：体积小，功率低，但介质压差围受限，必须满足压差条件。两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装_)。两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作

selection solenoid valve(电磁阀选择)

电磁阀选型与控制电磁阀的关注熟悉、正确选用是热工自动化设计的一项基础工作。文中介绍了电磁阀的分类、流通能力的计算乃至其选型，并对电磁阀的控制提出一些个人见解。电磁阀是电厂热工自动化中应用相当广泛的设备之一。它可以用来控制一定压力下的某些工质在管道中的自动通断，成为特定的执行器，如锅炉的燃油快关阀、汽轮机组调速保安系统油路上的电磁滑阀、给水泵组密封水管路的切换阀以及采暖工程的热水阀等。它还可以作为气动、液动回路自动切换或顺序控制的执行元件，它就成了该气动、液动执行器的电——气、电——液执行元件，这方面的应用更为普遍。如主厂房锅炉的气动安全门、汽轮机组气动或液动的抽汽逆止门等都是由电磁阀控制通向操作装置的气路、液(水)路的通断来完成其开关动作的，辅助车间及其系统众多气动执行机构的自动控制也离不开电磁阀这一设备。再如，过去在锅炉各段烟道压力的常规检测中也使用过电磁阀切换做到一台表计的多点测量。可见，电磁阀在电厂热工测量、控制及保护联锁上都是一项基础元件设备，对电磁阀的关注熟悉、正确选用乃是热工自动化设计的一项基础工作。基于此，本文着重讨论电磁阀在选型与控制上的一些问题，有些见解仅是笔者一家之言，期盼同仁指正。 1 电磁阀的结构原理及其分类 1．1 电磁阀的结构原理电磁阀的结构并不复杂，它由两个基本功能单元组成，一是电磁线圈(电磁铁)和磁芯，另一是滑阀，即包含数个孔的阀体。电磁线圈带电或失电时，磁芯的运动导致工质流体通过阀体或被切断。上述用来在工艺管道中直接通断的作为特定执行器的电磁阀，电磁线圈带电时，磁芯直接开启常闭阀的孔或关闭常开阀的孔，阀门能从0(无压差)至其最大额定压力间开启或关闭。而上述用来在气动、液动执行器充当执行元件的电磁阀，则要借助动力源(压缩空气、有压头的水或油等液体)来操作电磁阀上的先导孔和旁通孔。电磁线圈带电时，磁芯开启先导孔，通过阀的出口消除膜片或活塞顶部的压力，且将其推离主孔，阀门得以开启。电磁线圈失电时，先导孔关闭，动力源的压头通过旁通孑L作用于膜片或活塞顶部而产生阀座力，阀门得以关闭。这是因为受这些执行机构控制的工艺阀门一般口径都较大，要求执行机构接受动力源的压头也大(如DNl50及以上的气动隔膜阀、气动蝶阀的操作压力》0．5MPa)，则传递动力源的电磁阀的孑L尺寸及工质流体压力势必也要大，只有将电磁线圈做大才足以开启电磁阀来传递执行机构所需的动力源。为了解决这一矛盾，保持电磁线圈的小尺寸，就不再使用磁芯直接启闭阀体孔的直接操作的(直动式)电磁阀，而改用磁芯启闭先导孔的导向操作的(先导式)电磁阀。 1．2 电磁阀的分类电磁阀的分类无定式，随分类方式不同而异，详见下表。

比例阀原理

比例阀结构及工作原理比例阀结构及工作原理 1 引言电液比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。阀芯位移也可以以机械、液压或电形式进行反馈。电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点，应用领域日益拓宽。近年研发生产插装式比例阀和比例多路阀充分考虑到工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。它出现对移动式液压机械整体技术水平提升具有重要意义。特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。 2 工程机械电液比例阀种类和形式电液比例阀包括比例流量阀、比例压力阀、比例换向阀。工程机械液压操作特点，以结构形式划分电液比例阀主要有两类：一类是螺旋插装式比例阀（scr ewin cartridge proportional valve），另一类是滑阀式比例阀（spool proporti onal valve）。滑阀式比例阀又称分配阀，是移动式机械液压系统最基本元件之一，是能实现方向与流量调节复合阀。电液滑阀式比例多路阀是比较理想电液转换控制元件，它保留了手动多路阀基本功能，还增加了位置电反馈比例伺服操作和负载传感等先进控制手段。它是工程机械分配阀更新换代产品。出于制造成本考虑和工程机械控制精度要求不高特点，一般比例多路阀内不配置位移感应传感器，具有电子检测和纠错功能。，阀芯位移量容易受负载变化引起压力波动影响，操作过程中要靠视觉观察来保证作业完成。电控、遥控操作时更应注意外界干涉影响。近来，电子技术发展，人们越来越多采用内装差动变压器（ＬＤＶＴ）等位移传感器构成阀芯位置移动检测，实现阀芯位移闭环控制。这种由电磁比例阀、位置反馈传感器、驱动放大器和其它电子电路组成高度集成比例阀，具有一定校正功能，可以有效克服一般比例阀缺点，使控制精度到较大提高。 3 电液比例多路阀负载传感与压力补偿技术节约能量、降低油温和提高控制精度，同时也使同步动作几个执行元件运动时互不干扰，现较先进工程机械都采用了负载传感与压力补偿技术。负载传感与

三位五通电磁阀工作原理

专家解答：两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1～2秒就可以了，这样可以保护电磁阀线圈不容易损坏。电磁阀在液路系统中用来实现液路的通断或液流方向的改变，它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。电磁阀安装后，一般所有接口都应该是连接好了的，所谓工作位置指的是阀芯的位置。阀芯在线圈不通电时处在甲位置，在线圈通电时处在乙位置，阀芯在不同位置时，对各接口起到或接通或封闭的作用。电磁阀二位是指电磁阀的阀芯有两个不同的工作位置（开、关）。电磁阀二通、三通指电磁阀的阀体上有两个、三个通道口；比如二位二通电磁阀是一进一出（二个通道、最普通常见）二位三通电磁阀控制液体是一进二出（两出分别是一个常开一个常闭）；气动换向电磁阀是一进一出一排气；液压一进一出一回油客户在进行高难度的流体控制时往往发生各种各样的问题。比如，无法实现当初所设计的功能、需要更改最初的设计。还有，流体控制需要微小化，新增与以往不同的技术要求，没有实现预期合适的设计，错失重要的开发时机和浪费成本等情况也时有发生。或找了很多供应商提供了样品，但都达不到预期效果，走了很多弯路，在此，电磁阀作为阀体控制的专业厂家，经过长年累积的经验和技术，可以为各行各业的制造业工厂量身定制各种电磁阀，在主要应用领域的分析装置、流体控制、安全装置等方面，为研发技术人员所遇到的困扰排忧解难。为以上问题提供整体的解决方案，得到了广大用户的认可。

多路换向阀尺寸设计计算

多路换向阀尺寸设计计算预设主阀的额定流量：Q =80L/min 预设主阀的额定压力：P S =31.4Mpa 为了使换向阀的压力损失尽量小，应使得流道上任意端面的流速V 限制在2~6m/s 以内，高压时最大亦不应超过8m/s ，而且应使整个流道上的过流断面积只在很小范围内变化，以减小在过流断面积剧烈变化处附加压力损失。故以下取速度V =6m/s 。 1 多路换向阀主要尺寸的确定 1.1、进出油口的直径d 从在进出油口的面积可以顺利通过额定流量考虑： Q V )d (≥??π22 即V Q d ?π?≥ 4 (1-1) 式中d ——进出油口的直径； V ——进出油口直径d 处油液流速； Q ——主阀的额定流量； 1.2 阀芯台肩大直径D 和小直径d 1，阀芯中间孔直径d 0 (1)、理论取值从强度考虑：d 1≥ 0.5×D ；从阀芯与阀体间环形通道流可以顺利通过额定流量考虑：0.25×π×(D 2-d 12)×V ≥ Q ；由上两式解得： d D d V Q ?≤≤+?π?242 1 (1-2) V Q D d D 1?π?- ≤≤?4212 (1-3) 式中D ——阀芯台肩大直径； d 1——阀芯台肩小直径；式(1-2)、(1-3)两式中对于阀芯无中间孔时常取：d 1=0.5×D (1-4) 以上计算所得的D 、d 1、都要圆整为标准值。 (2)、经验取值为使得阀芯中间孔壁厚面积 4 2 021d d ?-?ππ、阀杆外环形面积 4 2 12d D ?-?ππ、
