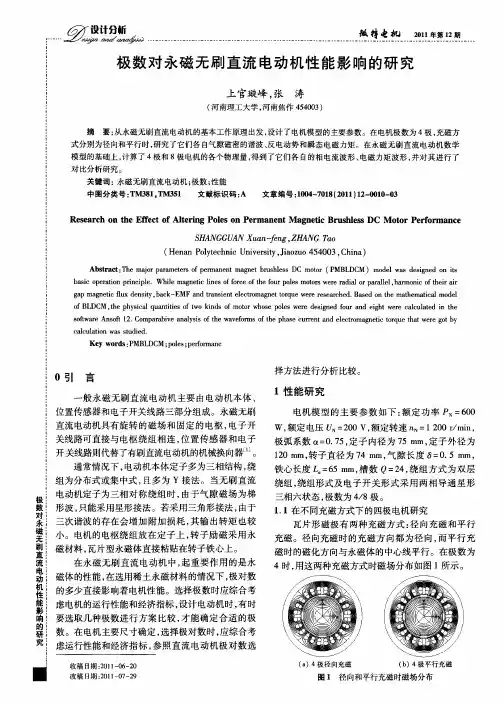

永磁直流无刷电机极对数
永磁直流无刷电机极对数
简介
永磁直流无刷电机是一种常见的电动机类型，它以永磁体作为励磁源，通过电流控制来实现转子的旋转。而极对数则是描述电机结构中极对数量的一个重要参数。本文将详细介绍永磁直流无刷电机和极对数之间的关系，并探讨其在实际应用中的意义和影响。
永磁直流无刷电机
结构和原理
永磁直流无刷电机由定子和转子组成。定子是由线圈绕制而成，通常称为绕组。而转子则由永磁体组成，可以是多枚或单枚永磁体。当绕组通以电流时，会在定子上产生一个旋转的磁场。同时，转子上的永磁体也会产生一个固定的磁场。由于这两个磁场之间存在相互作用力，使得转子开始旋转。
优势和应用领域
相比传统的直流有刷电机，永磁直流无刷电机具有以下几个优势：
•高效率：由于无刷电机没有摩擦损耗和电刷接触的能量损失，其效率通常比有刷电机高。
•高功率密度：无刷电机的结构紧凑，可以在相同体积下提供更大的功率输出。•高速性能：由于无刷电机采用了先进的控制算法，可以实现更高的转速和更精确的转矩控制。
基于以上优势，永磁直流无刷电机广泛应用于工业自动化、机器人、电动汽车、风力发电等领域。
极对数
定义和计算方法
极对数是指永磁直流无刷电机中极对（即定子线圈与转子永磁体之间的组合）的数量。一般来说，极对数越多，电机的输出扭矩越大。极对数的计算方法如下：
1.首先确定定子线圈数目（一般为奇数）和转子永磁体数目。
2.将定子线圈依次编号为1、2、3…，同时将转子永磁体分为两组，并分别编
号为A组和B组。
3.根据定子线圈和转子永磁体的数目，可以计算出总的极对数。具体计算方法
为：极对数 = 定子线圈数目 / 2。
意义和影响
极对数是永磁直流无刷电机设计中一个重要的参数，它直接影响到电机的输出扭矩和性能。较大的极对数意味着更多的定子线圈和转子永磁体组合，从而可以产生更大的磁场相互作用力，提供更高的输出扭矩。因此，在需要较大输出扭矩和高效率的应用中，通常会选择具有较多极对的永磁直流无刷电机。
实际应用
电动汽车
随着电动汽车市场的快速发展，永磁直流无刷电机在电动汽车驱动系统中得到了广泛应用。在电动汽车中，需要有足够大的输出扭矩来提供加速和爬坡能力。而具有较多极对的永磁直流无刷电机可以满足这一需求，并且由于其高效率和高功率密度等特点，也能够提供更好的续航里程。
工业自动化
在工业自动化领域，永磁直流无刷电机被广泛应用于各种机械设备中，如机床、风力发电机组、泵等。这些设备通常需要较大的输出扭矩和高速性能，而具有较多极对的永磁直流无刷电机可以满足这些要求。
结论
通过本文的介绍，我们了解了永磁直流无刷电机和极对数之间的关系。永磁直流无刷电机以其高效率、高功率密度和高速性能等优势，在众多领域得到广泛应用。而极对数作为一个重要的参数，直接影响到电机的输出扭矩和性能。因此，在实际应用中，需要根据具体需求选择适合的极对数来设计和选择永磁直流无刷电机。
参考文献：
1.罗勇, 黄光华. 永磁直流无刷电动汽车驱动系统设计与开发[M]. 中国水利
水电出版社, 2019.
2.杨世雄, 肖亮, 陈军. 永磁直流无刷电动汽车驱动系统[M]. 科学出版社,
2016.
3.雷光斌. 永磁直流无刷电机设计[M]. 机械工业出版社, 2017.
无刷直流电机极槽数
无刷直流电机极槽数 摘要： 一、无刷直流电机的概念与特点 二、无刷直流电机的极槽数概述 三、影响无刷直流电机极槽数的因素 四、无刷直流电机极槽数的确定方法 五、无刷直流电机极槽数的实际应用 正文： 无刷直流电机是一种采用电子换向技术取代传统机械换向的无刷电机。与有刷电机相比，无刷直流电机具有更高的效率、更长的寿命和更小的体积等优点。无刷直流电机的极槽数是一个重要的参数，它影响着电机的性能和应用范围。 无刷直流电机的极槽数是指电机定子上极对数的数量。极槽数决定了电机的转速、扭矩和功率等性能指标。通常情况下，极槽数越多，电机的转速越低，扭矩越大，功率也越高。然而，极槽数的增加会使电机的体积和重量增加，因此需要根据实际应用需求来选择合适的极槽数。 影响无刷直流电机极槽数的因素主要包括电机的功率、转速、扭矩和体积等。在确定极槽数时，需要综合考虑这些因素，以满足电机的性能要求和应用需求。 确定无刷直流电机极槽数的方法主要有以下几种： 1.经验法：根据类似电机的参数和经验数据，参考同类产品的极槽数来确
定。这种方法简单易行，但可能不够精确。 2.计算法：通过计算电机的工作电流、电压、电阻等参数，来确定极槽数。这种方法比较精确，但需要一定的电气知识。 3.实验法：通过实验测试电机的性能，根据实验数据来调整极槽数。这种方法最为精确，但成本较高。 无刷直流电机极槽数的实际应用广泛，涵盖了家电、工业自动化、电动汽车等领域。例如，在家电领域，无刷直流电机极槽数的合理选择可以使电风扇、空调等家电产品具有更高的性能和更长的寿命；在工业自动化领域，无刷直流电机极槽数的优化可以提高生产效率和产品质量；在电动汽车领域，无刷直流电机极槽数的合理设置可以提高电动汽车的续航里程和驾驶性能。 总之，无刷直流电机极槽数的选择是一个涉及电机性能、应用需求和成本等多方面因素的复杂过程。
直流无刷电机模型
无刷直流电机绕组中产生的感应电动势与电机转速匝数成正比，电枢绕组串联公式为 其中，E为无刷直流电机电枢感应线电动势（V）；p为电机的极对数；α为极弧系数；W为电枢绕组每相串联的匝数；φ为每极磁通（Wb）；n为转速（r／min）。在反电动势E 和极对数p已经确定的情况下，为使电机具有较大的调速范围，就须限制电枢绕组的匝数W。因此，磁悬浮飞轮电机绕组电感和电阻都非常小，使得电机在运行过程中，相电流可能存在不连续状态。 假定电机定子三相完全对称，空间上互差120°电角度；三相绕组电阻、电感参数完全相同；转子永磁体产生的气隙磁场为方波，三相绕组反电动势为梯形波；忽略定子绕组电枢反应的影响；电机气隙磁导均匀，磁路不饱和，不计涡流损耗；电枢绕组间互感忽略。公式中，Va、Vb、Vc和Vn分别为三相端电压和中点电压（V），R和E为三相电枢绕组电阻（Ω）和电感（H），Ea、Eb和Ec为三相反电动势（V），ia、ib．和ic为三相绕组电流（A）。可将无刷直流电机每相绕组等效为电阻、电感和反电动势串联。无刷直流电机绕组采用三相星形结构，数学模型方程如式(2-2)所示： 在电机运行过程中，电磁转矩的表达式为 电机的机械运动方程为 式中，te和TL分别为电磁转矩和负载转矩（Nm）；J为转子的转动惯量（kg·2m）；f 为阻尼系数（N·m·s）。电机设计反电动势为梯形波，其平顶宽度为120°电角度，梯形波的幅值与电机的转速成正比。其中，反电动势系数乃e由以下公式计算为
电机转子每运行60°电角度进行一次换相，因此在每个电角度周期中，三相绕组反电动势有6个状态。 电机运行过程中瞬态功耗的公式为 其中，Ω为电机角速度，P为功耗。 永磁无刷直流电机的控制可分为三相半控、三相全控两种。三相半控电路的特点简单，－个可控硅控制一相的通断，每个绕组只通电1／3的时间，另外2／3时间处于断开状态，没有得到充分的利用。在运行过程中转矩的波动较大，从Tmax/2变到Tmax，因此，采用了三相全控式电路，以下将以二相导通Y形三相六状态永磁无刷直流电机为例具体说明其工作原理，图1所示为三相全波逆变桥与Y形电机绕组接法。 图1 三相全波逆变桥与Y形电机绕组接法 整个系统工作过程如下：控制电路对霍尔传感器检测到的转子位置信号进行逻辑变换，产生可控的6路驱动信号，经过逆变器的功率开关管后，送入电机的三相绕组，进而控制电机按某一固定的方向运转。 当转子转至图2a所示的位置时，转子位置传感器输出磁极位置信号，经控制电路逻辑
无刷电机常用计算公式(1)
电机转速n (r/min ); 电枢表面圆周速度 Q (rad/s); 电机的极对数P ; 每极总磁通中 (Wb); 电枢绕组每相有效匝数 W A ; △ U T :电压损耗(开关管损耗等) I a :是指电动机在额定电压下，负载达到额定功率时的电枢电流和励磁电流值, 功率P ： T 机械特性： 无刷直流电动机稳态特性的 电势系数 K e :是当电动机单位转速时在电枢绕组中所产生的感应电势平均值。 转矩系数 K T : (N.m/A)是当电动机电枢绕组中通入单位电流时电动机所产生的平均电磁转矩值。 额定功率 P N :指电动机在额定运行时，其轴上输出的机械功率( 额定电压 U N :是指在额定运行情况下，直流电动机的励磁绕组和电枢绕组应加的电压值, (V )。 额定转速 n N :是指电动机在额定电压和额定功率时每分钟的转数，单位 r/min. 额定转矩 T 2N :是指额定电压和额定功率时的输出转矩，单位 N.m 。 电机成品的已知量：额定转速 n N 、p 、a 、 K e 、 K T 、 R a f pn 二 D v = ? n 60 60 C e _ p n K e =C e n 60 a 60 =C T C T C e K T Ua *a - U T I a 2二 f 2二 n Q =—— P 60 R a 电压平衡方程式: 感应电势公式: E a 转矩平衡方程式: 电磁转矩公式: T em T em E a K e n e =T ° K T I I a Ra a a T 2 U T 电枢表面线速度v (m/s); 电枢直径D ( m); 频率f (Hz); a ：电枢绕组并联支路对数 额定电流 =P/'1 n = 4个基本公式:
判断直流无刷电机的极数

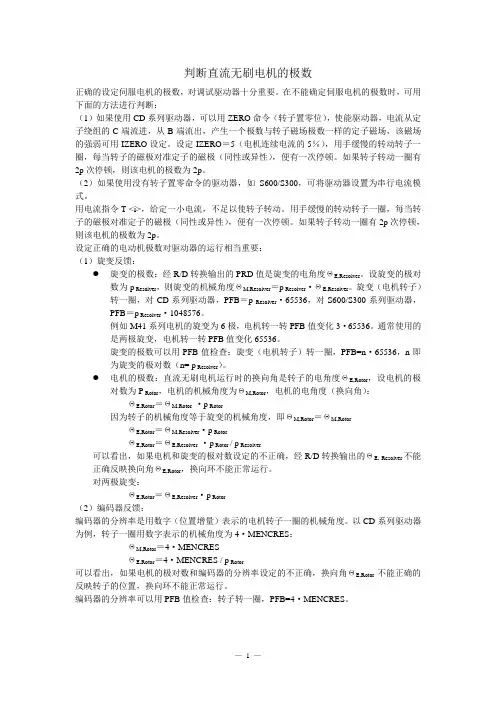

判断直流无刷电机的极数 正确的设定伺服电机的极数，对调试驱动器十分重要。在不能确定伺服电机的极数时，可用下面的方法进行判断： （1）如果使用CD系列驱动器，可以用ZERO命令（转子置零位），使能驱动器，电流从定子绕组的C端流进，从B端流出，产生一个极数与转子磁场极数一样的定子磁场，该磁场的强弱可用IZERO设定。设定IZERO＝5（电机连续电流的5％），用手缓慢的转动转子一圈，每当转子的磁极对准定子的磁极（同性或异性），便有一次停顿。如果转子转动一圈有2p次停顿，则该电机的极数为2p。 （2）如果使用没有转子置零命令的驱动器，如S600/S300，可将驱动器设置为串行电流模式。 用电流指令T ，给定一小电流，不足以使转子转动。用手缓慢的转动转子一圈，每当转子的磁极对准定子的磁极（同性或异性），便有一次停顿。如果转子转动一圈有2p次停顿，则该电机的极数为2p。 设定正确的电动机极数对驱动器的运行相当重要： （1）旋变反馈： ●旋变的极数：经R/D转换输出的PRD值是旋变的电角度ΘE,Resolver。设旋变的极对 数为p Resolver，则旋变的机械角度ΘM,Resolver＝p Resolver·ΘE,Resolver。旋变（电机转子）转一圈，对CD系列驱动器，PFB＝p Resolver·65536，对S600/S300系列驱动器， PFB＝p Resolver·1048576。 例如M41系列电机的旋变为6极，电机转一转PFB值变化3·65536。通常使用的 是两极旋变，电机转一转PFB值变化65536。 旋变的极数可以用PFB值检查：旋变（电机转子）转一圈，PFB=n·65536，n即 为旋变的极对数（n= p Resolver）。 ●电机的极数：直流无刷电机运行时的换向角是转子的电角度ΘE,Rotor，设电机的极 对数为P Rotor，电机的机械角度为ΘM,Rotor，电机的电角度（换向角）： ΘE,Rotor＝ΘM,Rotor ·p Rotor 因为转子的机械角度等于旋变的机械角度，即ΘM,Rotor＝ΘM,Rotor ΘE,Rotor＝ΘM,Resolver·p Rotor ΘE,Rotor＝ΘE,Resolver ·p Rotor / p Resolver 可以看出，如果电机和旋变的极对数设定的不正确，经R/D转换输出的ΘE, Resolver不能正确反映换向角ΘE,Rotor，换向环不能正常运行。 对两极旋变： ΘE,Rotor＝ΘE,Resolver·p Rotor （2）编码器反馈： 编码器的分辨率是用数字（位置增量）表示的电机转子一圈的机械角度。以CD系列驱动器为例，转子一圈用数字表示的机械角度为4·MENCRES： ΘM,Rotor＝4·MENCRES ΘE,Rotor＝4·MENCRES / p Rotor 可以看出，如果电机的极对数和编码器的分辨率设定的不正确，换向角ΘE,Rotor不能正确的反映转子的位置，换向环不能正常运行。 编码器的分辨率可以用PFB值检查：转子转一圈，PFB=4·MENCRES。 — 1 —
无刷电机常用计算公式
电机转速n （r/min ）； 电枢表面线速度v （m/s ）； 电枢表面圆周速度Ω （rad/s ）； 电枢直径D （m ）； 电机的极对数P ； 频率f (Hz)； 每极总磁通Φ （Wb ）； a ：电枢绕组并联支路对数 电枢绕组每相有效匝数W A ； T U ?：电压损耗（开关管损耗等） 电势系数e K ：是当电动机单位转速时在电枢绕组中所产生的感应电势平均值。 转矩系数T K ：(N.m/A) 是当电动机电枢绕组中通入单位电流时电动机所产生的平均电磁转矩值。 额定功率N P ：指电动机在额定运行时，其轴上输出的机械功率（W ）。 额定电压N U ：是指在额定运行情况下，直流电动机的励磁绕组和电枢绕组应加的电压值，（V ）。 额定电流a I ：是指电动机在额定电压下，负载达到额定功率时的电枢电流和励磁电流值，（A ）。 额定转速N n ：是指电动机在额定电压和额定功率时每分钟的转数，单位r/min. 额定转矩N T 2：是指额定电压和额定功率时的输出转矩，单位N.m 。 电机成品的已知量：额定转速N n 、p 、a 、e K 、T K 、a R 60pn f = n D v ?=60π 60 22n p f ?=?=Ωππ a n p C e ??=60 Φ?=e e C K e T C C ?=π260 Φ?=T T C K a T a a a R U E U I ?--= 功率P ：Ω=/P T 机械特性：=n 无刷直流电动机稳态特性的4个基本公式： 电压平衡方程式： T a a a a U R I E U ?+?+= 感应电势公式：n K E e a ?= 转矩平衡方程式： 20T T T em += 电磁转矩公式： a T em I K T ?=
无刷直流电机极槽数
无刷直流电机极槽数 无刷直流电机极槽数是一个关键的设计参数，它对电机的性能、效率和尺寸都有重要影响。在设计和选择无刷直流电机时，了解极槽数的概念、影响因素以及如何选择合适的极槽数是非常重要的。本文将对无刷直流电机的极槽数进行深入探讨。 一、极槽数的概念 无刷直流电机的极槽数指的是电机定子上的磁极数和转子上的槽数之间的配合关系。其中，磁极数是定子绕组产生的磁场的极对数，槽数则是转子铁芯上的槽的数量。极槽数的配合关系决定了电机的电磁性能，如反电动势波形、转矩波动等。 二、极槽数的影响因素 1.反电动势波形：极槽数的配合关系会影响电机的反电动 势波形。合适的极槽数可以使反电动势波形更接近正弦波，降低谐波含量，提高电机的运行效率。 2.转矩波动：极槽数的选择也会影响电机的转矩波动。合 适的极槽数可以减小转矩波动，提高电机的运行平稳性。 3.噪音和振动：不合适的极槽数可能导致电机运行时产生 较大的噪音和振动。通过选择合适的极槽数，可以降低噪音和振动，提高电机的舒适性。
4.电机尺寸和成本：极槽数的选择也会影响电机的尺寸和 成本。一般来说，极槽数越多，电机尺寸越大，成本也越高。 因此，在选择极槽数时需要权衡性能、尺寸和成本等因素。 三、如何选择合适的极槽数 选择合适的极槽数需要考虑电机的具体应用场景和需求。以下是一些建议： 1.对于要求高效率、低噪音和低振动的应用，可以选择较 多的极槽数，以获得更接近正弦波的反电动势波形和更小的转矩波动。 2.对于要求小尺寸和低成本的应用，可以选择较少的极槽 数，以减小电机尺寸和降低成本。但需要注意的是，过少的极槽数可能导致反电动势波形谐波含量较高，转矩波动较大，噪音和振动也可能增加。 3.在某些特定应用场景中，如电动汽车、无人机等，可能 需要根据电机的具体结构和控制系统的要求进行极槽数的选择。这些应用场景通常对电机的性能有较高的要求，因此需要进行详细的电磁设计和优化。 综上所述，无刷直流电机的极槽数是一个关键的设计参数，它影响着电机的性能、效率和尺寸。在选择合适的极槽数时，需要综合考虑电机的应用场景、性能需求、尺寸限制和成本
无刷电机常用计算公式
无刷电机常用计算公式 The Standardization Office was revised on the afternoon of December 13, 2020
电机转速n （r/min ）； 电枢表面线速度v （m/s ）； 电枢表面圆周速度Ω （rad/s ）； 电枢直径D （m ）； 电机的极对数P ； 频率f (Hz)； 每极总磁通Φ （Wb ）； a ：电枢绕组并联支路对数 电枢绕组每相有效匝数W A ； T U ?：电压损耗（开关管损耗等） 电势系数e K ：是当电动机单位转速时在电枢绕组中所产生的感应电势平均值。 转矩系数T K ：A) 是当电动机电枢绕组中通入单位电流时电动机所产生的平均电磁转矩值。 额定功率N P ：指电动机在额定运行时，其轴上输出的机械功率（W ）。 额定电压N U ：是指在额定运行情况下，直流电动机的励磁绕组和电枢绕组应加的电压值，（V ）。 额定电流a I ：是指电动机在额定电压下，负载达到额定功率时的电枢电流和励磁电流值， （A ）。 额定转速N n ：是指电动机在额定电压和额定功率时每分钟的转数，单位r/min. 额定转矩N T 2：是指额定电压和额定功率时的输出转矩，单位。 电机成品的已知量：额定转速N n 、p 、a 、e K 、T K 、a R 60pn f = n D v ?=60π 60 22n p f ?=?=Ωππ a n p C e ??=60 Φ?=e e C K e T C C ?=π260 Φ?=T T C K
a T a a a R U E U I ?--= 功率P ：Ω=/P T 机械特性：=n 无刷直流电动机稳态特性的4个基本公式： 电压平衡方程式：T a a a a U R I E U ?+?+= 感应电势公式：n K E e a ?= 转矩平衡方程式：20T T T em += 电磁转矩公式：a T em I K T ?= 特性曲线： n-T P2-P1 P1、P2-I η-Iav 机械特性曲线 其中： n ：电机转速（r/min ）； T ：电机的输出转矩（） P1：电机的输入功率（W ） P2：电机的输出功率（W ） I ：系统母线电流（A ） η：效率 Iav ：输入电机的平均电流，电机n 相电流的平均值（A ） 注意：n ：实际转可通过转速表直接测量；理论转速可以通过P f n ?= 60计算得到（其中P 为电机极对数）；
直流无刷电机极对数
直流无刷电机极对数 1. 引言 直流无刷电机是一种常见的电动机类型，广泛应用于各种领域，如汽车、航空航天、家电等。直流无刷电机的极对数是其重要的参数之一，决定了电机的性能和特性。本文将详细介绍直流无刷电机极对数的概念、计算方法以及对电机性能的影响。 2. 直流无刷电机极对数的概念 直流无刷电机的极对数是指电机转子上的磁极数目。转子上的磁极通常由永磁体或电磁体组成，通过电流或磁场产生磁力，与定子上的绕组交互作用，从而产生电机转矩。极对数的大小直接影响电机的性能和特性。 3. 直流无刷电机极对数的计算方法 直流无刷电机的极对数可以通过以下公式进行计算： 极对数 = (磁极数× 楔槽数) ÷ 2 其中，磁极数是转子上的磁极数目，楔槽数是转子上的楔槽数目。通过该公式，可以得到电机的极对数。 4. 直流无刷电机极对数对电机性能的影响 直流无刷电机的极对数对电机的性能和特性有着重要的影响。具体影响如下： 4.1 转矩 直流无刷电机的转矩与极对数成正比。极对数越大，电机的转矩越大，转动能力越强。因此，在需要较大转矩的应用中，选择极对数较大的电机更为合适。 4.2 转速 直流无刷电机的转速与极对数成反比。极对数越大，电机的转速越低。因此，对于需要高转速的应用，选择极对数较小的电机更为合适。 4.3 效率 直流无刷电机的效率与极对数有一定的关系。一般来说，极对数较小的电机在低负载条件下效率较高，而极对数较大的电机在高负载条件下效率较高。因此，在选择电机时需要根据具体应用情况综合考虑。
4.4 噪音与振动 直流无刷电机的极对数对其噪音和振动水平也有一定的影响。一般来说，极对数较小的电机噪音和振动较小，而极对数较大的电机噪音和振动较大。因此，在对噪音和振动要求较高的应用中，选择极对数较小的电机更为合适。 5. 总结 本文详细介绍了直流无刷电机极对数的概念、计算方法以及对电机性能的影响。极对数是直流无刷电机的重要参数之一，决定了电机的转矩、转速、效率以及噪音和振动水平。在选择电机时，需要根据具体应用需求综合考虑极对数的大小。通过合理选择极对数，可以使电机达到最佳的性能和特性。
(完整版)三相无刷直流电机系统结构及工作原理
机电按工作电源种类可分为： 1.直流机电： (1)有刷直流机电： ①永磁直流机电： ·稀土永磁直流电动机； ·铁氧体永磁直流电动机； ·铝镍钴永磁直流电动机； ②电磁直流机电： ·串励直流电动机； ·并励直流电动机； ·他励直流电动机； ·复励直流电动机； (2)无刷直流机电： 稀土永磁无刷直流机电； 2.交流机电： (1)单相电动机； (2)三相电动机。 ·电压种类多:直流供电交流高低电压均不受限制。 ·容量范围大:标准品可达 400Kw 更大容量可以订制。 ·低频转矩大:低速可以达到理论转矩输出启动转矩可以达到两倍或者更高。 ·高精度运转:不超过 1 rpm. (不受电压变动或者负载变动影响)。 ·高效率:所有调速装置中效率最高比传统直流机电高出 5~30%。 ·调速范围:简易型/通用型(1:10)高精度型(1:100)伺服型。· 过载容量高:负载转矩变动在 200%以内输出转速不变。 ·体积弹性大:实际比异步机电尺寸小可以做成各种形状。 ·可设计成外转子机电(定子旋转)。 ·转速弹性大:可以几十转到十万转。 ·制动特性良好可以选用四象限运转。 ·可设计成全密闭型 IP-54IP-65 防爆型等均可。 ·允许高频度快速启动机电不发烫。 ·通用型产品安装尺寸与普通异步机电相同易于技术改造。
直流无刷电动机的结构如图 2.1 所示。它主要由电动机本体、位置传感器和电子开关路线三部份组成。电动机本体在结构上与永磁同步电动机相似，但没有笼型绕组和其他起动装置。其定子绕组普通制成多相 (三相、四相、无相不等)，转子由永久磁钢按一定极对数(2p=2,4，…)组成。 当定子绕组的某一相通电时，该电流与转子永久磁钢的磁极所产生的磁场相互作用而产生的转矩，驱动转子旋转，再由位置传感器将转子磁钢位置变换成电信号，去控制电子开关电路，从而使定子各相绕组按一定顺序导通，定子相电流随转子位置转子位置的变化而按一定的次序换相。由于电子开关路线的导通次序是与转子转角同步的，于是起到了机械换向器的换相作用。如图 2.2 所示。 因此，所谓直流无刷电动机，就其基本结构而言，可以认为是一台由电子开关路线、永磁式同步电动机以及位置传感器三者组成的“电动机系统”。其原理框图如图 2.3 所示。
永磁直流无刷电机极对数
永磁直流无刷电机极对数 摘要： 一、永磁直流无刷电机的概念与特点 二、永磁直流无刷电机的极对数概述 三、极对数对永磁直流无刷电机性能的影响 四、不同极对数永磁直流无刷电机的应用领域 五、总结 正文： 一、永磁直流无刷电机的概念与特点 永磁直流无刷电机是一种采用永磁体作为磁场源，利用电子换向器改变电流方向，实现无刷运行的电机。它具有高效率、高可靠性、低噪音、低振动等优点，广泛应用于各种自动化设备中。 二、永磁直流无刷电机的极对数概述 极对数是指电机每极的磁极数，通常用p 表示。永磁直流无刷电机的极对数有2p、4p、6p 等不同选择。极对数的选择会影响电机的转矩、转速、体积等性能指标。 三、极对数对永磁直流无刷电机性能的影响 1.转矩与极对数的关系：极对数越多，电机的转矩越大。这是因为极对数的增加使得电机每转一圈，磁通变化的次数增加，从而产生的转矩也增大。 2.转速与极对数的关系：极对数越多，电机的转速越低。这是因为极对数的增加导致磁通变化的时间延长，从而降低了电机的转速。
3.体积与极对数的关系：极对数的增加使得电机的磁路长度增加，因此电机的体积也会相应增大。 四、不同极对数永磁直流无刷电机的应用领域 1.2p 永磁直流无刷电机：具有较高的转速和较小的体积，适用于需要高速、小体积的场合，如无人机、机器人等。 2.4p 永磁直流无刷电机：具有较高的转矩和较好的低速性能，适用于需要大转矩、低速运行的场合，如风力发电、电梯等。 3.6p 永磁直流无刷电机：综合性能较为平衡，适用于大多数自动化设备中。 五、总结 永磁直流无刷电机的极对数选择会影响其性能指标，需要根据实际应用需求进行合理选择。
穿越机电机极对数
穿越机电机极对数 穿越机电机极对数是指直流无刷电机转子与固定子之间的极对数。通 俗地说，它表示转子在电机内旋转一周时，创造的磁场波形的次数。 在机器人技术和工业自动化中，穿越机电机极对数是一项非常重要的 参数，因为它直接影响电机驱动器的性能和效率。 首先，穿越机电机极对数越高，电机的转速就越慢。这是因为当电机 启动时，其电磁铁和磁场需要频繁切换极性来保持运动。每次切换都 需要一定的时间，因此高极对数的电机需要更长的时间来执行一个旋 转周期。相反，低极对数的电机可以更快地切换极性，从而更快地旋 转转子。 其次，穿越机电机极对数还影响电机的扭矩。通常，高极对数电机的 转动惯量更大，因此需要更多的扭矩才能推动它们运动。这意味着高 极对数电机需要更强大的驱动器和更高的电源电压才能运转。相反， 低极对数电机具有较小的转动惯量，需要更少的驱动力和电能来推动 转子旋转。 然后，穿越机电机极对数还影响电机的能效。随着极对数增加，电机 的效率会下降，因为较多的磁极对需要更多的电能来切换极性。因此，相同负载下，高极对数的电机会消耗更多的电能。尤其是在驱动大型
设备和重型机械时，这对能耗和环保性质具有更加重要的作用。 最后，穿越机电机极对数还影响了电机的运动平稳性。通常，高极对数电机具有较平稳的运动，因为它们的转动速度更慢，电磁铁更加均匀地吸附转子。这使得高极对数电机更适合在需要平稳、精确运动的应用场合中使用，例如医疗设备、精密机械等领域。 综上所述，穿越机电机极对数是机器人技术和工业自动化中一个非常重要的参数。它直接影响了电机驱动器的性能和效率，并可以根据具体应用场景进行优化。在选择或设计电机时，需要权衡它的极对数、转速、扭矩、能效和平稳性等因素，以达到最佳的性能和效果。
无刷电机极对数 简单测试方法
无刷电机极对数简单测试方法无刷电机是一种通过电子装置控制转子的位置和速度而不需要传 统碳刷和集电环的电机。无刷电机的极对数是指定转子上的磁极数和 定子上的磁极数之比。极对数对于无刷电机性能的影响很大，因此需 要进行精确的测量。下面介绍几种简单的测试无刷电机极对数的方法。 1.观察转子和定子的磁极数：这是最简单的方法之一，根据转子 和定子的磁极数来确定极对数。首先要拆开电机，将转子和定子分别 取出。然后数一下转子上的磁极数和定子上的磁极数。转子上的磁极 数通常是偶数，而定子上的磁极数通常是奇数。例如，如果转子上有8个磁极，定子上有9个磁极，那么极对数就是9/8=1.125。 2.使用霍尔传感器：霍尔传感器是一种专门用于检测磁场的传感器。将霍尔传感器放在电机旁边，当电机转动时，霍尔传感器会检测 到磁场的变化。通过观察霍尔传感器输出信号的周期性变化，可以推 断出转子和定子的极对数。 3.使用示波器：示波器是一种能够显示电信号波形的仪器。将示 波器连接到电机的输出端，然后启动电机使其转动。示波器会显示出
电机输出信号的周期性变化。通过分析信号的周期和振幅变化，可以推断出转子和定子的极对数。 4.使用频率计：频率计是一种测量信号频率的仪器。将频率计连接到电机的输出端，然后启动电机使其转动。频率计会显示出电机输出信号的频率。通过分析频率的变化，可以推断出转子和定子的极对数。 需要注意的是，以上方法只是一些简单的测试方法，可能无法得到非常精确的结果。对于需要精确测量极对数的应用，可以使用专业的测试仪器进行测量。 综上所述，通过观察转子和定子的磁极数、使用霍尔传感器、示波器或频率计等方法，可以对无刷电机的极对数进行简单测试。这些测试方法相对简单易行，但不能保证非常高的精度。在实际应用中，应根据具体需求选择合适的测试方法和仪器。
无刷直流永磁电动机设计流程和实例
无刷直流永磁电动机设计实例 一. 主要技术指标 1. 额定功率：W 30P N = 2. 额定电压：V U N 48=，直流 3. 额定电流：A I N 1< 3. 额定转速：m in /10000r n N = 4. 工作状态：短期运行 5. 设计方式：按方波设计 6. 外形尺寸：m 065.0036.0⨯φ 二． 主要尺寸的确定 1. 预取效率63.0='η、 2. 计算功率i P ' 直流电动机 W P K P N N m i 48.4063 .030 85.0'=⨯= = η，按世坤书。 长期运行 N i P P ⨯'' += 'ηη321 短期运行 N i P P ⨯' ' += 'ηη431 3． 预取线负荷m A A s /11000'= 4． 预取气隙磁感应强度T B 55.0'=δ 5. 预取计算极弧系数8.0=i α 6． 预取长径比（L/D ）λ′=2
7．计算电枢径 m n B A P D N s i i i 233 11037.110000 255.0110008.048 .401.61.6-⨯=⨯⨯⨯⨯⨯=''''='λαδ 根据计算电枢径取电枢径值m D i 21104.1-⨯= 8. 气隙长度m 3107.0-⨯=δ 9. 电枢外径m D 211095.2-⨯= 10. 极对数p=1 11. 计算电枢铁芯长 m D L i 221108.2104.12--⨯=⨯⨯='='λ 根据计算电枢铁芯长取电枢铁芯长L= m 2108.2-⨯ 12. 极距 m p D i 22 1 102.22 104.114.32--⨯=⨯⨯==πτ 13. 输入永磁体轴向长m L L m 2108.2-⨯== 三．定子结构 1. 齿数 Z=6 2. 齿距 m z D t i 22 1 10733.06 104.114.3--⨯=⨯⨯==π 3. 槽形选择 梯形口扇形槽，见下图。 4. 预估齿宽: m K B tB b Fe t t 2210294.096 .043.155 .010733.0--⨯=⨯⨯⨯==δ ，t B 可由 设计者经验得1.43T ，t b 由工艺取m 210295.0-⨯ 5. 预估轭高: m B K B a K lB h j Fe i Fe j j 211110323.056 .196.0255 .08.02.222-⨯=⨯⨯⨯⨯=≈Φ= δδτ 1j B 可由设计者经验得1.53T ，1j h 由工艺取m 210325.0-⨯ 根据齿宽和轭高作出下图，得到具体槽形尺寸
