摘要:随着现代社会经济的不断发展,推动了电力行业的进一步发展,电子装置亦被广泛应用,至此大量谐波及无功电流被用于电网中,但随之而来的是极大的污染,电能质量问题亦显得十分严重。有源电力滤波器可有效补偿电力系统谐波及其无功功率,此装置控制具备良好的实时性及准确性,这亦是实现有效补偿的重要内容。三相有源电力滤波器是以模拟逻辑方式消除电网谐波,从而实时检测电网中的非线性负载电流波形,再将动态滤波、动态无功功率集于一体,其使用性能良好,影响速度极快,滤波涵盖范围亦是非常广泛,实际应用效率高,工作时并不受系统参数的影响。本文探讨了三相有源电力滤波器的设计,并提出了实用性应用措施,为三相有源电力滤波器设计提供参考依据。

关键词:三相有源;电力滤波器;滤波器设计

三相有源电力滤波器可实时滤除谐波,及时消除非线性负载中的谐波电流,亦或者是消除电网侧产生的谐波电流,从而有效降低系统电压畸变率;并可实现动态无功补偿,能够及时发出容性无功亦或感性无功,可有效改善系统的功率因数;可达到降耗节能的目的,有效降低线路损耗与变压器损耗,能够有效缓解设备发热的问题,同时延长设备应用时间,并确保电力系统运行稳定可靠。三相有源电力滤波器对现代电力系统发展有着极大现实意义,但三相有源电力滤波器设计水平偏低,因此探讨三相有源电力滤波器设计,对电力系统有效运行有着极大现实意义。

一、三相有源电力滤波器简论

1、有源电力滤波器

电力电子设备及非线性负载现已被广泛应用,这时的谐波电流及无功电流被大量注进电网,从而威胁着电网及电气设备的运行及其正常使用。有源电力滤波器为动态抑制谐波及补偿无功的设备装置,此类电力电子设备可对频率及大小变化谐波、无功等有效补偿,其为十

分理想的补偿谐波设备,为十分理想的补偿谐波设备。有源电力滤波器具备极高可可控度,其反映速度十分快速,可及时跟踪补偿各谐波与需要的无功功率,而此特性并不会受到系统的影响,无谐波可合理放大,其体积与重量小。单台有源电力滤波器造价与技术、容量均被制约,大容量有源电力滤波器研究已获得诸多成就,三相有源电力滤波器被广泛用于电力系统中,但此方式结构非常复杂,控制程序亦十分繁琐,设计工作难度大。

2、三相有源电力滤波器

三相有源电力滤波器具备诸多良好的性能特点,其可滤除的谐波次数范围非常广泛,通常可滤除2-50次谐波,为可滤波除特征谐波,亦可滤除非特征滤波;谐波滤除效率高,于额定功率下的谐波电流除率为95%;响应速度极快,谐波补偿电流响应时间超过10MS;能够单相动态为电力系统注进补偿电流,从而有效改善系统三相不平衡的问题;可自动消除谐振,确保各设施设备与系统安全运行;可设定输出与最大100%限流输出,确保设备长时间稳定运行;具备滤波与无功补偿功能,比如感性与容性,从而实现滤波或是补偿功能;其操作界面简单便捷;界面可实时显示电压与电流、谐波等参数,并且菜单设置灵活合理,可选择消谐模式、无功补偿模式与谐波无功可实现同时补偿模式,且具备目标功率因数与输出电流,能够及时记录实时故障,设计选型简单合理,安装及其操作、维护工作亦非常简单;可可10台扩展并联运行;保护措施简单完善,具备系统电压过压保护及欠压保护、输出过流保护、过热保护、控制电压欠压保护。其工作原理主要是实时检测电网中的负载电流,从而将谐波电流分量合理分离,以谐波电流大小发出控制指令,达到实时产生大小相等与方向相反补偿电流,并将补偿电流注进电网中,这时则可实现瞬时抵消滤除谐波电流的目的,并实现无功补偿。

二、三相有源电力滤波器主电路参数选择

三相有源电力滤波器主电路参数及其系统模型会严重影响系统控制效果,选择适当的主

电路参数对滤波器稳定运行十分关键,亦是有效控制性能的重要条件,本文对此进行了下述几方面分析:

1、交流侧电感选择

有源电力滤波器指令电流中的谐波及暂态电流十分关键,要求实际输出电流可有着良好的跟踪能力,有源电力滤波器补偿对象确定时,有源电力滤波器主电路参数选择及其性能、效率息息相关。电感有通低频及阻高频电流会导致有源滤波器补偿电流中均是谐波电流,电感值设计与电流跟踪性能及其补偿效果息息相关。主电路参数是互相制约的,不可单独的选择电感值。稳定的电流跟踪能力为有源电力滤波器运行中谐波补偿的重要内容,与最终的谐波补偿效果息息相关,电网电压及滤波器直流侧电容电压确定时,补偿电流跟踪效果与主电路功率器件开关频率及补偿电流瞬时变化率息息相关。

(1)器件开关频率

器件开关频率对滤波器运行非常重要,有源电力滤波器的目的就是产生谐波,这时则强调系统具备更高的电流带宽。若开关频率太低则表示主电路电流带宽低,输出高频率电流分量难度较大,这时系统则缺乏相应的谐波补偿能力,从而导致补偿效果偏低。

(2)电流波形

就电流波形而言,偏低的开关频率会导致补偿电流中存在的纹波成分不断增大,随之而来的系统损耗亦加大,电流跟踪效果则随之恶化;若开关频率高时,会使得开关功率耗损增大,从而提高了系统损耗,系统效率亦持续降低。

(3)补偿电流

补偿电流瞬时变化率会面对两个互相矛盾的问题,有源电力滤波器中的主电路应具备更高的补偿电流变化率,确保补偿具备更大的电流变化率,非线性负载中亦可产生补偿电流,从而达到谐波补偿的目的。补偿电流波形与被补偿的负载电流波形息息相关,而被补偿的负

载电流变化率大时,对滤波器的要求就会更高;再是补偿电流变化率不可太高,以便适应对补偿电流纹波大小的要求。若补偿电流中的变化率太大,则会导致滤波器输出电流超调,从而于补偿电流中出现极大的纹波毛刺使得补偿效果失灵。主电路参数设计时,电网电压及滤波器直流电容电压确定条件下,滤波器变化率均是由交流侧接口电感产生的,主电路参数间存在的互相关联与制约关系十分重要,电感参数要可保证系统具备高电流带宽、动态性能、低开关损耗,以确保滤波器运行安全稳定。

(4)串联电感

串联电感设计时,若电流过零,则电流变化率大,这时的电感务必小,才能更好的适应快速跟踪电流的要求;再是正弦电流峰值的输出电流纹波极为严重,而这时的电感要大,要适应开关抑制谐波电流的要求。

2、直流母线额定电压选择

要全面分析空间矢量控制下的三相有源电力滤波器工作过程,确定其间主电路参数选择互相联系,不可仅注重其间某个。三相有源电力滤波器直流侧电容电压会因外部因素而限制,这时则应全面分析特定待补偿非线性负载的实际情况,合理选择直流侧电容电压。有源电力滤波器直流侧电容电压选择与特定被补偿非线性负载息息相关,并与交流侧接口电感及电网电压矢量问题密不可分。有源电力滤波器直流侧电容电压临界值选择及其补偿电流特定为谐波分布特性,交流侧接口电感参数与其亦是息息相关,其并不是简单的固定数值。

3、直流母线电容选择

有源电力滤波器为直流侧电容充、放电过程,其间滤波器性能与稳态工作下的直流侧电容电压应保持不变。电容量大小会严重影响到电压波动,若电容大则电压波动小,有源滤波器具备良好的滤波效果;但若电容大则成本会随之增加。直流侧电容的目的是给变流器提供相应的电压参考,直流电压于变流器实际工作中务必保持稳定,变流器中的开关器件会因工

作而出现损耗,这时稳定直流电压则十分关键,应于系统中吸收有功电流,以达到维持直流电压稳定的目的。直流侧电容多用来稳定电压源型变流器,其属于稳定的直流电压源,负序和谐波电流于直流电容侧时,会出现相应的能量脉动,且因开关的作用及有源电力滤波器交流侧电感储能而出现能量脉动的问题诸多,这些均需直流侧电容合理缓冲。

4、交流侧输出滤波器设计

有源电力滤波器的目的是为了处理电网中的非线性负载导致的谐波电流引起的电能质量问题所设计的电力电子设备,可检测其负荷侧电流获得畸变电流分量,再以逆变器生成脉宽调制波,通过输出低通滤波器滤除开关波纹,之后再将其融于电网中,生成相应的补偿电流再注进电网中,充分抵消负载谐波电流,确保电源侧电流与正弦波接近,有效改善电网电能质量。输出电流中存在50次及以下的谐波电流,开50次以上的谐波分量要全部滤除。通常采用LCL滤波器,此滤波器电感电容大小合理,滤波器于高频位置时,能够得到良好的衰减,且系统阻抗对输出电流影响小。

三、三相有源电力滤波器实现影响分析

三相有源电力滤波器实现主要是谐波分析、电流内环跟踪控制、直流母线电压稳定、驱动信号生成等。若母线电压低于设定值,则有源电力滤波器可于电网中稳定吸收能量;若母线电压高于设定值时,则有源电力滤波器会于电网中释放有功能量,合理维持直流母线电压稳定。有源电力滤波器驱动信号生成,大都是以SPMW调制方式实现的,开关频率应选择125kHz,本文对三相有源电力滤波器实现影响进行了下述分析:

1、负载突变对直流母线电压造成的影响

全谐波检测算法是以负载电流降低通滤波器输出电流实现的,低通滤波器输出固有时延是,会导致负载突变时的直流电流中生成基波残留。而负载突然降低时,则有源电力滤波器可由电网中吸收相应的有功能量,促使有源电力滤波器母线电压快速提高;反之则母线电压

会突然降低。新型谐波检测算法并不需要通过负载电流减滤波器输出量,可通过简单的方式提取谐波指令,负载突变时的指令电流中不存在基波,亦不会造成有源电力滤波器直流母线电压出现大范围变化。负载突变时的全谐波算法可有效维持直流母线电压稳定,而直流母线电压波动大,新谐波算法直流母线电压无波动,可以说新谐波算法有助于系统稳定运行。2、相位误差对无功电流检测造成的影响

瞬时无功功率理论下的dp法实时性良好,且计算量不多,电网中的电压出现畸变时,亦可准确无误的检测电流中存在的谐波和无功电流,其可快速检测出电流。系统中的电网电压正弦量及坐标变化正弦量间会存在相位差,会造成检测结果测量误差,通常相位差的产生为两个原因,其一是因电网电压不对称而导致其间存在负序电压,过零检测锁相方式坐标变换正、余弦信号相位是系统电压所决定的,亦是和正序电压及负序电压分量和相同,但是期望的正弦信号要与正序分量为同相;其二是因锁相不准确而导致相位出现偏移。坐标变换中正弦量相位差导致基波有功电流检测中存在误差,而这时则不可正确检测谐波与无功电流。负荷电流畸变不对称时的电压亦是不平衡的,亦或者是其关键环节的误差使得其间存在较大的相位差,谐波与无功电流亦存在相应的误差,这时亦会严重影响控制直流电压的有功分量,同时影响了相位差。而此问题均是以dp坐标闭环锁相方式、过零检测修正锁相方式、电源电压矢量同步参考坐标法等方式来处理。

3、低通滤波器对检测误差造成的影响

直流量提取是通过低通滤波器实现的,滤波器性能会直接影响检测误差,通常是期望能够滤除全部的交流分量而得到纯的直流量,这时低通滤波器实现纯直流滤波则难度较大。结束语

社会经济的飞速发展,电力行业更加注重高次谐波抑制的重要性,并强调谐波污染的降低,诸多新型有源滤波系统亦应时而生,且设施设备均是不同的,电力系统运行亦要求可准

确快速地补偿电网谐波电流,亦或者是谐波电压,有源滤波器若需实现如此效果,则系统电路设计务必科学合理,但这多依赖于三相有源电力滤波器的设计。有源电力滤波器应具备良好的电压控制功能及高性能电流控制功能,电压控制性能务必具备良好的稳态精度,并以合理的动态性能安全启动控制。本文对三相有源电力滤波器进行了简论,探讨了三相有源电力滤波器主电路参数选择,并分析了三相有源电力滤波器实现影响,为三相有源电力滤波器设计提供参考依据。

参考文献

[1]杜太行,胡相彬,赵川,等.有源电力滤波器补偿电流控制与主电路参数设计[J].低压电器,2010(06) .

[2]乐江源,谢运祥,张志,陈林.三相有源电力滤波器精确反馈线性化空间矢量PWM复合控制[J].中国电机工程学报2010(15).

[3]颜文旭,韩立圣,惠晶,谢林柏.三相四线有源电力滤波器新型神经预测控制[J].电力系统及其自动化学报,2011(01).

[4]王路鹏,唐忠.基于LCL的三相并联有源电力滤波器研究[J].电气技术,2014(03).

[5]陈达威,朱桂萍.微电网负荷优化分配[J].电力系统自动化,2010(10).

[6]邵竹星,张国荣.三相四线制有源电力滤波器的研究及仿真[J].低压电器2012(03).

[7]董伟杰,白晓民,宋晓辉,陈静,朱宁辉,李伟.基于PI神经元网络的三相四开关电力有源滤波器研究[J].中国电机工程学报,2014(24).

无源滤波器设计

长沙学院 模电课程设计说明书 题目 系(部) 电子与通信工程系 专业(班级) 姓名 学号 指导教师 起止日期

数字电子技术课程设计任务书(11)系(部):电子与通信工程系专业:电子信息工程

长沙学院课程设计鉴定表

目录 一.无源滤波器的简介 (5) 1.无源滤波器定义 (5) 2.无源滤波器的优点 (5) 3.滤波器的分类 (5) 4.无源滤波器的发展历程 (5) 二.无源滤波器的工作原理与电路与电路分析 (6) 1.工作原理 (6) 2.电路分析 (7) 三.设计思路及电路仿真 (11) 1.无源低通滤波器 (11) 2.无源高通滤波器 (11) 3.无源带通滤波器 (12) 4.无源带阻滤波器 (13) 四.设计心得与体会 (15) 五.参考文献 (15)

一.无源滤波器的简介 1.无源滤波器定义 无源滤波器,又称LC滤波器,是利用电感、电容和电阻的组合设计构成的滤波电路,可滤除某一次或多次谐波,最普通易于采用的无源滤波器结构是将电感与电容串联,可对主要次谐波(3、5、7)构成低阻抗旁路;单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。 2.无源滤波器的优点 无源滤波器具有结构简单、成本低廉、运行可靠性较高、运行费用较低等优点,至今仍是应用广泛的被动谐波治理方法。 3.滤波器的分类 ⑴按所处理的信号 按所处理的信号分为模拟滤波器和数字滤波器两种。 ⑵按所通过信号的频段 按所通过信号的频段分为低通、高通、带通和带阻滤波器四种。 低通滤波器:它允许信号中的低频或直流分量通过,抑制高频分量或干扰和噪声。 高通滤波器:它允许信号中的高频分量通过,抑制低频或直流分量。 带通滤波器:它允许一定频段的信号通过,抑制低于或高于该频段的信号、干扰和噪声。 带阻滤波器:它抑制一定频段内的信号,允许该频段以外的信号通过。 ⑶按照阶数来分 通过传递函数的阶数来确定滤波器的分类。 4.无源滤波器的发展历程 (1)1917年美国和德国科学家分别发明了LC滤波器,次年导致了美国第一个多路复用系统的出现。 (2)20世纪50年代无源滤波器日趋成熟。 (3)自60年代起由于计算机技术、集成工艺和材料工业的发展,滤波器发展上了一个新台阶,并且朝着低功耗、高精度、小体积、多功能、稳定可靠和价廉方向努力,其中小体积、多功能、高精度、稳定可靠成为70年代以后的主攻方向。导致RC有源滤波器、数字滤波器、开关电容滤波器和电荷转移器等各种滤波器的飞速发展; (4)到70年代后期,上述几种滤波器的单片集成已被研制出来并得到应用。 (5)80年代,致力于各类新型滤波器的研究,努力提高性能并逐渐扩大应用范围。 (6)90年代至现在主要致力于把各类滤波器应用于各类产品的开发和研制。 当然,对滤波器本身的研究仍在不断进行。

电力有源滤波器的设计

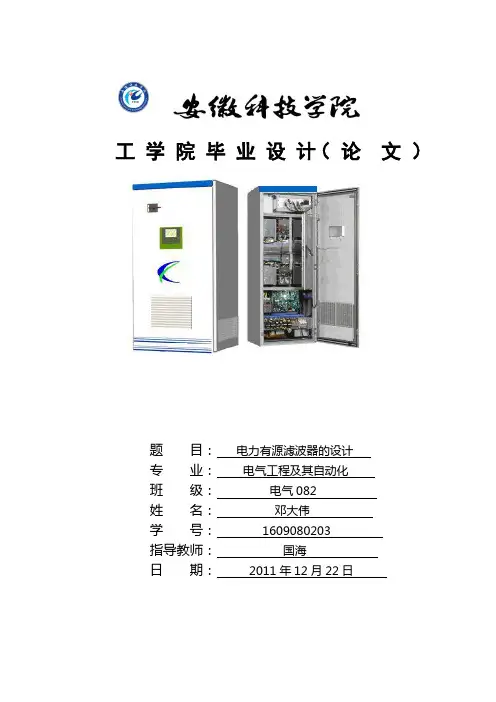

工学院毕业设计(论文) 题目:电力有源滤波器的设计 专业:电气工程及其自动化 班级:电气082 姓名:邓大伟 学号: 1609080203 指导教师:国海 日期: 2011年12月22日
