ADINA有限元软件简介
目录
1、ADINA的发展历史 (2)
2、ADINA功能 (2)
、前后处理功能 (2)
2.1 ADINA用户界面
用户界面、
2.2 ADINA计算分析功能 (4)
ADINA功能
说明
功能说明
1、ADINA的发展历史
ADINA出现于1975年，在K. J. Bathe博士的带领下，其研究小组共同开发出ADINA有限元分析软件。到84年以前，ADINA是全球最流行的有限元分析程序，一方面由于其强大的功能，被工程界、科学研究、教育等众多用户广泛应用；另外其源代码是Public Domain Code，后来出现的很多知名有限元程序都来源于ADINA的基础代码。
1986年，K. J. Bathe博士在美国马萨诸塞州Watertown成立ADINA R&D公司，开始其商业化发展的历程。实际上，到ADINA84版本时已经具备基本功能框架，ADINA公司成立的目标是使其产品ADINA 这－大型商业有限元求解软件，专注求解结构非线性、流体、流体与结构耦合、热、热机耦合等复杂问题，并力求程序的求解能力、可靠性、求解效率全球领先。
一直以来，ADINA在计算理论和求解问题的广泛性方面处于全球领先的地位，尤其针对结构非线性、流体、流/固耦合、热、热机耦合等复杂工程问题开发出强大功能。经过近20年的商业化开发，ADINA 已经成为近年来发展最快的有限元软件，被广泛应用于各个行业的工程仿真分析，包括汽车、机械制造、电子电器、材料加工、船舶、航空航天、国防军工、铁道、石化、能源、土木建筑等各个领域。
2、ADINA功能

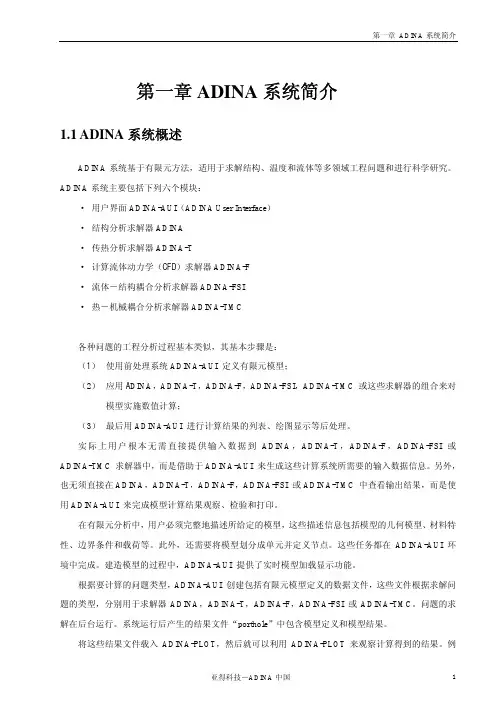

ADINA是一个可以求解多物理场问题的有限元系统，由多个模块组成。包括：前后处理模块（ADINA-AUI）、结构分析模块（ADINA-Structures）、流体分析模块（ADINA-CFD）、热分析模块（ADINA-Thermal）、流固耦合分析模块（ADINA-FSI）、热机耦合分析模块（ADINA-TMC）以及建模模块（ADINA-M）和与其它程序的接口模块（ADINA-Transor）。

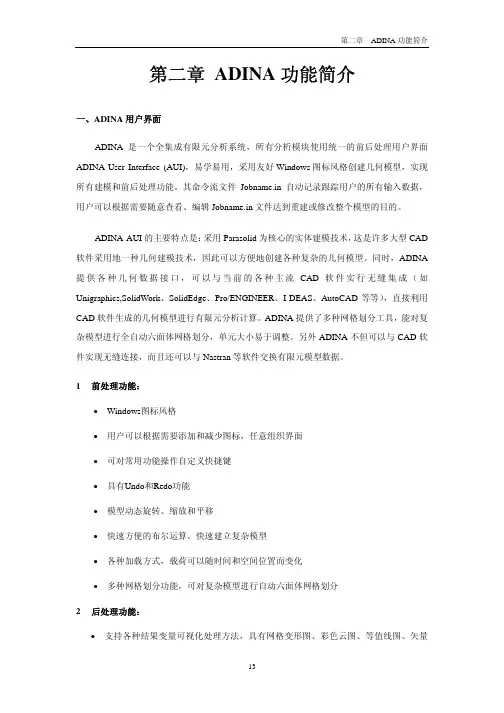

2.1 ADINA用户界面
、前后处理功能
用户界面、
ADINA是一个全集成系统，所有分析模块使用统一的前后处理ADINA-AUI，易学易用，友好的交互式图形界面实现所有建模和后处理功能。ADINA-AUI的主要特点包括：
内嵌ADINA-M建模模块，这个模块采用的是Parasolid建模技术。这种Parasolid技术是著名的EDS公司开发的，此技术首先是作为通用大型三维CAD软件UG的内核技术被采用，现在已经广泛的被很多公司的三维CAD产品接受作为自己的内核技术。ADINA采用CAD软件的内核技术作为自己的CAD建模技术有两方面的好处：1、自身建立几何模型的功能强大；2、如果采用
CAD软件建立几何模型，其所建立的模型可以无障碍的进入ADINA，而不会有模型缺失的问题。
当然现在还有一些三维CAD软件不是Parasolid内核的，但是大多也都支持Parasolid格式模型的输出。
物理性能、载荷和边界条件可直接赋予到模型的几何特征，因此修改单元网格不会影响模型载荷和边界条件的定义，用户可以反复调整网格。
ADINA提供多种网格划分器，具有强大的网格划分功能。除常见网格划分外，对复杂模型可进行自动六面体网格划分，同时也具有自适应网格重划分功能。
ADINA-AUI提供了与多种CAD软件的数据接口。而且可以读入并写出Nastran格式的有限元模型数据，因此很多可以输出Nastran格式有限元模型的前处理程序都可以作为ADINA的前处理使用。
ADINA-AUI提供了撤销Undo和重做Redo的功能，并且Undo/Redo的次数可由用户定义
后处理支持各种结果变量可视化处理方法。如网格变形图、线、面、消隐、彩色云图、等值线图、矢量图等；旋转、平移、缩放、抓图和生成动画等操作通用简便；
各种变量曲线图绘制、流场粒子、切片显示等技术；
可将多种结果用一幅图形表示（如使用一副图形同时表示流体速度与结构应力）；
从输出变量中定义导出变量；
ADINA可以方便的生成应力、温度、变形等计算结果的动画显示、切片动画；
方便的绘制出模型的任意点任一计算结果参量随时间或其他参量的变化曲线，例如应力－应变曲线、位移－时间曲线、应力－时间曲线等等；
从Nastran格式导入的有限元网格导入CAD模型后在ADINA中划分的六面体网格
2.2 ADINA 计算分析功能
ADINA 由于其可靠性、高效性、精确性通过了广泛的验证、项目审查和大量工程检验问题的严格测试，在各个行业中得到广泛应用并且取得很高的声誉。
ADINA-Structures 模块分析功能模块分析功能：：
静力分析：分析各种结构在一定边界条件和载荷作用下内力、应力、变形等分布情况问题。
ADINA 是目前世界上非线性功能最有效、可靠的分析软件之一，在静力分析中能够有效地考虑各种非线性效应，几何非线性、材料非线性、状态非线性等。
动力分析：包括隐式瞬态动力分析、显式瞬态动力分析、模态分析、谐波响应分析、响应谱
分析、随机振动分析。ADINA 的模态分析功能不仅可以分析单个构件的模态，还可以分析装配体的模态，整个装配体中可以包括接触、螺栓单元等非线性因素。
结构屈曲分析：屈曲分析用于确定结构局部或整体失稳时极限荷载，结构在特定荷载下的失
稳模态和失稳过程。ADINA 中屈曲分析分为线性屈曲和非线性屈曲。ADINA 的LDC （Load-Displacement Control ）算法通过反复增减荷载并同时控制结构位移，寻找结构失稳的临界荷载，能够反映结构的实际受力和变形状态。
齿轮啮合过程模拟 流固耦合模态分析
ADINA-CFD 模块分析功能模块分析功能：：
可求解不可压流体、微可压流体、低速可压流体、高速可压缩流体和多孔介质中的流体流动
分析。
提供包括牛顿流体和非牛顿流体等多种流体材料模式。
流体本构流体本构（（Newton 和Non-Newton ）
： 常参数模型
时间相关参数模型 幂律参数模型 Carreau 参数模型 温度相关参数模型 温度相关幂律参数模型 速度相关参数模型 压力相关参数模型 压力温度相关参数模型 二次参数模型
大涡参数模型（零阶模型） 用户自定义材料本构
可计算层流或湍流问题，提供了多种湍流模型，并且提供大涡模型。
湍流模型湍流模型：： K-ε 模型
RNG K-ε 模型 K-ω模型
K-ω SST 模型 SA 模型
DES SA 模型
Large-eddy 模型（包括Standard 、Smagorinsky 、Renormalization Group ） Prandtl 混尺度模型
ADINA-CFD 采用控制体积、有限元等算法求解Navier-Strokes 或Euler 方程，并提供了极为
丰富的边界条件描述，可计算非常复杂的流体问题。 常用流体边界条件常用流体边界条件：：
Prescribed solution variables
(Variable=Velocity ，Pressure 、Temperature etc.） Zero solution variables
(Variable=Velocity ，Pressure 、Temperature etc.) Zero flux of solution variables （Variable=Mass ，Heat etc.） Prescribed rotational velocity
Fixed Wall （Slip/No Slip Condition Wall ） Moving Wall （Slip Condition Wall ） No Slip Moving Wall
(Type=Tangential or Type=Rotational) Concentrated force load
Distributed normal-traction load Field centrifugal load Uniform flow External flow Supersonic at inlet Subsonic at inlet
Supersonic at outlet Subsonic at outlet Symmetric
热相关边界条件热相关边界条件：：
Concentrated heat flow load Distributed heat flux load Heat and mass convections Radiation
Specular radiation
流体界流体界（（壁）面相关边界条件面相关边界条件：： Fluid-structure interface Free surface
Fluid-fluid interface Phase-change Interface Gap Control
User supplied Boundary Conditions
可计算共轭传热问题、传质问题、两相流问题（VOF 算法）。
流动问题中经常伴随有传热，象排气管的传热问题等。当需要考虑传热时涉及到两个场：流场和温度场。此时是一个耦合问题，不再是一个单一场的问题，需要进行耦合求解。ADINA-F 可以方便的用来求解流动/传热的耦合问题。当用ADINA 来求解此类问题时，只需在单元特性选项中将结构部分的单元选为solid 即可，结构与流体之间的传热特性由程序自动计算。下面是一个简单的2D 流动传热问题，容器两侧的温度不同，导致容器内的流体由于温度不均匀而流动并且进行热量传递。
提供基于流体流动条件的流体FCBI （Flow-Condition-Based-Interpolation ）算法
基于流体流动条件的流体FCBI （Flow-Condition-Based-Interpolation ）算法是一种新理论。目前大多数的CFD 软件所采用的方法类似于ADINA 的FCBI-C 单元算法，是一种半隐式的算法。这种方法的优势在于计算速度快，占用内存少，容易收敛。它实际上是一种迭代的方法，即迭代求解速度场和压力场。ADINA
还另外发展了一种纯隐式的解法——FCBI ，这是ADINA 特有的方法。这种方法是纯隐式解法，其特点是建立与结构模型相同的一致刚度矩阵，因此也只有采用这种方法才能实现强流固耦合——直接耦合。FCBI 提供了更高的求解稳定性和精度，只是占用资源太多，现在商业计算系统中只有ADINA 中加入了这种算法，随着硬件设备的发展，最终会是计算流体软件的发展方向。
绕圆柱体的流场分析绕圆柱体的流场分析（（FCBI-C ）
ADINA-Thermal 模块分析功能模块分析功能：：
求解由传导、对流、辐射引起的传热问题；可进行稳态及瞬态温度场分析；材料属性可随时间变化；可考虑透明介质内部的辐射；可计算相变；有单元死活功能及相应的边界条件变化。
温度场分析实例
ADINA-TMC 模块模块分析功能分析功能分析功能：：
可进行温度应力分析； 可进行多体接触传热分析； 可进行塑性功转化为热分析； 可进行摩擦生热分析；
摩擦生热摩擦生热、、接触传热
ADINA-FSI 模块分析功能模块分析功能：：
流固耦合算法流固耦合算法：：
流固耦合求解是ADINA 的绝对优势所在。ADINA-FSI （Fluid Structure Interaction ）是全球领先的流固耦合求解器。由于ADINA 的结构求解器和流体求解器都是同一公司的产品，ADINA-FSI 很容易将ADINA-Sturctures 和ADINA-CFD 的功能融合在一起，实现流体/结构耦合的高级分析。
目前耦合场的分析一般有两种方法，一种是用一个结构软件计算结构问题、用一个流体软件计算流体问题、再用一个热分析软件计算热问题，通过在其中两个软件之间进行数据传递来实现多物理场耦合。这种方法只能做叠代耦合——也可以称为弱耦合，并且只能实现两场耦合。
另一种方法是以ADINA 为代表的在一个软件内核的基础上发展起来的统一的多物理场耦合系统，因为ADINA 实际上是在一个软件的内部实现多物理场耦合的，所以其实现多物理场耦合的手段更灵活，可以做迭代耦合，也就是弱耦合，更可以实现强耦合。所谓强耦合是指多个物理场的方程——结构方程、流体方程、热方程直接组合成为一个统一的多物理场方程组进行耦合。因此其计算效率更高、计算结果更准确，而且可以真正的实现三场同时耦合。
能否实现强耦合分析要看软件系统是否采用了数学上的一致化处理方法，即将结构方程组、流体方程组（包括热方程组）、流固耦合界面方程组都统一成为一个系统方程组，然后进行求解。而不是先计算流场，然后计算结构场，反复迭代的计算方法。ADINA 是唯一能够实现强耦合、三场耦合计算的商业计算系统。
ADINA 中的流固耦合分为四种类型，流固耦合（FSI ）、流固热三场耦合（TFSI ）、包含多孔介质的流固耦合（PFSI ）、包含多孔介质的热流固耦合（TPFSI ）。
另外，ADINA 还可以实现流固耦合的模态计算，可以得到设备内的流体介质与结构在工作状态下的模态。
动网格技术动网格技术：：
ADINA 提供了很多实现复杂流固耦合所必需的特殊技术——动网格技术（参数化动网格、网格自动重划分、滑动界面）和特殊边界条件（GAP 边界条件），这些功能是ADINA 的优势所在。
另一种实现流固耦合的方法是通过第三方软件把一个流体软件和一个结构软件组合在一起，然后分别计算，再通过第三方软件来传递数据。使用这种方法的一个显著的缺点就是，因为原来的流体软件和结构软件都不是为了流固耦合设计的，很多只有流固耦合问题才需要的特殊技术它们没法提供。
现在还有另外一种流固耦合的网格处理方法，其特点是不建立流固耦合界面，不采用动网格技术。它
的实现方法是结构网格和流体网格相互独立，结构运动到不同的位置时计算相应位置流体的压力，然后传递到结构上。这种方法一般是显式程序采用的。相比较来说，ADINA 建立流固耦合界面和动网格的方法是严格和准确的。
参数化动网格技术参数化动网格技术：：
下图中是一个减震器的例子。活塞（结构模型）和弹簧相连，可沿着管壁上下运动，由于管壁与活塞之间的摩擦作用及液体的粘性，活塞运动过程中将会产生阻尼。本例主要研究了摩擦系数和液体的粘性对减震器性能的影响。在这个模型中，活塞上下的流体网格会发生很大的变形，但是数量不会改变，这种动网格技术叫做参数化动网格。
网格自动重划分技术网格自动重划分技术：：
这是一个刹车防抱死系统（ABS ）工作过程仿真的例子。刹车导致底部活塞突然发生上下移动，液压油在机构内腔流动，并推动钢珠运动，与钢珠相连的弹簧或松或紧控制刹车阻力。在这个模型中，钢珠上下运动时，其周围的流体网格会发生很大的变形，而且需要网格的自动重划分，这种动网格技术叫做自适应网格。
滑动界面滑动界面技术技术技术：：
这是一个计算流场中叶片旋转的例子。流场流经叶轮时会导致其旋转，旋转过程中ADINA 对于网格的处理方法是，把流体网格分为两个部分，内部的流体网格随结构旋转，外部的流体网格固定不动，在这两部分流体网格的界面上设置滑动界面条件，保证虽然网格不连续但是流场物质连续。
GAP 边界条件边界条件：：
ADINA-F 中的GAP 条件可控制多流域的连通问题，可用来模拟液压类控制系统。下图是一个智能减震器计算的模型，这种减震器下部有5个开孔。在减震器工作过程中，这5个开孔会随着压力条件的变化而打开或关闭，这类问题就可以用ADINA 的GAP 边界条件来模拟。ADINA 的GAP 边界条件不仅可以随着压力条件打开或关闭，还可以随着时间或者尺寸的变化而打开或关闭。
三场耦合三场耦合分析分析分析：：
ADINA 可以计算三场耦合问题，热量可以从结构向流体传递，如发动机冷却问题；也可以从流体向结构传递，如汽车排气管热应力问题。
汽车排气管热应力分析
有限元变分原理
1有限元变分原理 有限元是求解偏微分方程的数值方法，在数学上属于变分法范畴，是古典的 Ritz－Galerkin方法与分片多项式插值的结合。古典的Ritz－Galerkin方法的试函 数是求解域内的连续函数，有限元法的试函数是分片多项式。作为变分法的试函 数产生了很大区别：古典的Ritz－Galerkin方法的试函数要求域内的连续或平方 可积且满足位移边界条件，试函数定义在泛函分析的Hilbert空间，或称为内积 空间。有限元法的试函数要求在单元域内连续或平方可积，且不用考虑位移边界 条件，因为有限元是以节点位移参数为未知数，可以直接代入位移边界条件，但 是单元间出现了连续性条件，即所谓的平面和三维弹性问题的C0连续，和薄板 问题的C1连续等，相对古典的Ritz－Galerkin方法的试函数是一种广义函数。有 限元试函数定义在泛函分析的Sobolev空间，或称为广义导数空间。 2 分片检验 2.1分片检验 长期以来在有限元收敛理论中的分片检验成为关注的焦点，同时也是一个疑难症。分片检验所以倍受关注，是因为它不仅可以用于检验单元的收敛性还可以用于构造收敛单元，而且十分方便。分片检验的研究大致经历了如下三个里程。第一，1965年Irons提出了不协调元的分片检验条件(Patch Test) [1,2]，这是一个通过数值计算检验单元的收敛性的方法，可以通过对一小片有限元问题的数值计算检验单元的收敛性，也是有限元法中最实用的检验单元收敛性的方法，但是，作为一种数值检验的方法，在数学和力学原理上的提法都不够严密，而有限元的单元收敛性又是不能回避的问题。鉴于这个方法的有效性和实用性，人们一直对其开展系列的理论研究工作。1972年Strang首先给出分片检验的数学描述[3]，后来，这个条件被解释成对一个单元的约束条件，称之为单体条件[4]，这个条件使用很方便，可以做为单体的约束条件构造单元函数，但是，对这个分片检验一直缺少严格的数学证明。第二，1980年Stummel 基于严格的数学理论，建立了不协调元收敛的充分必要条件-广义分片检验[5]，并且，通过举反例证明Irons的分片检验即不充分也不必要[6]。这个严格的理论是整体条件，而非单体条件，应用很困难，只限于用于少量单元的检验，而且需要有相当的泛函分析基础，对于大多数单元无法得到应用，更是无法用于指导构造不协调元，因此深入研究实用的不协调元收敛性条件是十分必要的。 此间，还推出了一些实用的充分条件，例如，F-E-M检验[7] 和IPT 检验[8]等，1995年建立了C0类非协调元收敛准则—强分片检验(SPT) [9]，1997年基于加权Sobolev 空间理论，建立了轴对称非协调元收敛准则—强分片检验(ASPT) [10]。但是，数学的严格理论(例如，广义分片检验)难以在力学中应用，实用的力学准则(例如，分
有限元法基本原理与应用
有限元法基本原理与应用 班级机械2081 姓名方志平 指导老师钟相强 摘要：有限元法的基础是变分原理和加权余量法，其基本求解思想是把计算域划分为有限个互不重叠的单元，在每个单元内，选择一些合适的节点作为求解函数的插值点，将微分方程中的变量改写成由各变量或其导数的节点值与所选用的插值函数组成的线性表达式，借助于变分原理或加权余量法，将微分方程离散求解。采用不同的权函数和插值函数形式，便构成不同的有限元方法。 关键词：有限元法；变分原理；加权余量法；函数。 Abstract：Finite element method is based on the variational principle and the weighted residual method, the basic idea is to solve the computational domain is divided into a finite number of non-overlapping units, each unit, select some appropriate function for solving the interpolation node points as , the differential variables rewritten or its derivative by the variable value of the selected node interpolation functions consisting of linear expressions, by means of variational principle or weighted residual method, the discrete differential equations to solve. Different forms of weight functions and interpolation functions, it constitutes a different finite element method. Keywords：Finite element method; variational principle; weighted residual method; function。 引言 有限元方法最早应用于结构力学，后来随着计算机的发展慢慢用于流体力学的数值模拟。在有限元方法中，把计算域离散剖分为有限个互不重叠且相互连接的单元，在每个单元内选择基函数，用单元基函数的线形组合来逼近单元中的真解，整个计算域上总体的基函数可以看为由每个单元基函数组成的，则整个计算域内的解可以看作是由所有单元上的近似解构成。在河道数值模拟中，常见的有限元计算方法是由变分法和加权余量法发展而来的里兹法和伽辽金法、最小二乘法等。根据所采用的权函数和插值函数的不同，有限元方法也分为多种计算格式。从权函数的选择来说，有配置法、矩量法、最小二乘法和伽辽金法，从计算单元网格的形状来划分，有三角形网格、四边形网格和多边形网格，从插值函数的精度来划分，又分为线性插值函数和高次插值函数等。不同的组合同样构成不同的有限元计算格式。对于权函数，伽辽金(Galerkin)法是将权函数取为逼近函数中的基函数；最小二乘法是令权函数等于余量本身，而内积的极小值则为对代求系数的平方误差最小；在配置法中，先在计
ADINA软件在土石坝渗流场计算中的应用
第22卷 第1期2006年3月 西北水力发电 JOURNAL OF NORTH W EST HYD ROEL ECTR I C POW ER V o l.22 N o.1 M ar.2006 文章编号:167124768(2006)0120039204 AD INA软件在土石坝渗流场计算中的应用 熊 政,何蕴龙,韩 健 (武汉大学水资源与水电工程科学国家重点实验室,湖北武汉430072) 摘 要:根据基本方程及定解条件的比较分析,将AD I NA软件的温度场模块分析功能应用于渗流场的分析,并采用死活单元技术,通过迭代算法计算自由水面位置(浸润线),解决了实际工程观音岩心墙土石坝渗流稳定问题的求解。该方法可以解决复杂边界、多种介质的渗流问题,为实际工程设计应用提供强有力的途径。 关键词:土石坝;有限元;AD I NA软件;温度场;渗流场;死活单元;浸润线 中图分类号:TV641文献标识码:B 1 前言 渗流是土石坝的一个重要研究课题。土石坝的渗流属于地下水流的性质,其流动性态及对土石坝的破坏现象和过程,不易从表面发现,而在发现问题以后往往又难以补救。根据土石坝破坏的一些调查统计资料看,由渗流引起的破坏占相当高的比例。由此可见,渗流会对土坝稳定产生严重的危害。实际工程中,渗流边界条件非常复杂,介质也不单一,采用通常水力学近似解法难以得到满意结果。随着有限元技术的成熟,有限元法成为渗流分析的主要数值方法,对渗流场已经可以达到比较精确的模拟了。AD I NA软件是美国AD I NA R&D公司的产品,是基于有限元技术的大型通用分析仿真平台,其广泛应用到各个行业领域,具有强大的前、后处理功能和求解器。在AD I NA软件的温度场计算模块中,定义有渗流材料,具有专门的渗流场模拟计算功能,能得出令人满意的结果。 2 计算原理 AD I NA理论手册给出温度场的控制分析方程为: 5 5x k x 5Η 5x+ 5 5y k y 5Η 5y+ 5 5z k z 5Η 5z+q B=0 (1)边界条件满足: Η S1=Η(2) k n 5Η 5n S2=q S(3)式中 Η——温度; k x、k y、k z——为介质三向热传导率; q B——域内热源密度(即单位体积热生成 率); S1、S2——两类已知边界条件(已知边界温 度和已知边界热源密度); q S——边界热源密度。 若以渗透总水头H代替式中的Η,三向渗透系数K x、K y、K z代替k x、k y、k z,q0代替q S,同时q B 取为零,则上式变成: 5 5x K x 5H 5x+ 5 5y K y 5H 5y+ 5 5z K z 5H 5z=0 (4) 收稿日期:2005210224 作者简介:熊政(19802),男,湖北广水人,武汉大学在读硕士生。
22 后处理(doc)
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 22 后处理(doc) 22 后处理 22. 1 显示局部坐标系上的结果问： 我前处理用的是直角坐标系，但是我想在后处理中输出关于柱坐标的位移分量是不是要设计局部的坐标系？怎样设计？答：后处理时点菜单 tools / coordinates system / create, 创建柱坐标系（例如使用默认的名称 csys-1） . 菜单 result / options, 点tranformation, 点user-specified, 选中csys-1, 点 OK. 窗口左上角显示的变量如果原来是 U, U1，现在就变为 U, U1(CSYS-1) . 22. 1 显示局部坐标系上的结果问： 我前处理用的是直角坐标系，但是我想在后处理中输出关于柱坐标的位移分量是不是要设计局部的坐标系？怎样设计？答：后处理时点菜单 tools / coordinates system / create, 创建柱坐标系（例如使用默认的名称 csys-1） . 菜单 result / options, 点tranformation, 点user-specified, 选中csys-1, 点 OK. 窗口左上角显示的变量如果原来是 U, U1，现在就变为 U, U1(CSYS-1) . 22. 2 绘制曲线（X Y data）问：例如我想用 odb 文件建立这样一个曲线： x y(自行指定) currentmax(my-xy01) 1. 0 currentmax(my-xy02) 3. 3 搜索了半天也找不到，在此向用过的前辈请教，或者有第三方软件也请指点。 1 / 14
adina中文使用手册第三章
第三章数据准备 3.1 数据类型 AUI 模型定义和显示中使用的数据类型有三种：无名数据（单个数据变量），记录形式的表格数据，命名数据（多个数据变量）。数据输入采用对话框方式。 3.2 对话框类型 —— 使用单个数据编辑器，如图3.1。 图3.1 OK：AUI 更新数据并关闭对话框。 Cancel：撤销修改并关闭对话框。 —— 使用表格数据编辑器，如图3.2。 图3.2
OK：AUI 更新数据并关闭对话框。Apply：更新数据但不关闭对话框。Reset：撤销修改，回到初始状态。Cancel：撤销修改并关闭对话框。Help：显示在线帮助。 ——使用多个数据编辑器，如图3.3。 图3.3 1)使用实例选择器 Add：添加新项。Delete：删除当前项，原来的下一项成为当前项。Copy：复制当前工作项。 2)使用实例编辑器 Save：存储当前工作项，不关闭对话框。 Discard：放弃对当前工作项的修改，不关闭对话框。 3)使用控制按钮 OK：AUI 更新数据并关闭对话框。Cancel：撤销修改并关闭对话框。Help：显示在线帮助。 4)使用操作编辑器 OK：AUI 更新数据并关闭对话框。Cancel：撤销修改并关闭对话框。Help：显示在线帮助。
—— 使用列表选择器 AUI 中的列表选项有两种基本选择方法： 单选方式：单选列标，只选中一条条目，操作如下： 鼠标：点击选取想要的条目，不选其他条目。 键盘：重复点按
一般有限元原理
一般有限元原理 一、基本理论 有限元单元法是数值计算方法中发展较早、应用最广的一种方法。利用有限元法，可以解决经典的传统的方法难以解决或无法求解的许多实际问题。其优点是部分地考虑边坡岩土体的非均质、不连续的介质特征，考虑岩土体的应力应变特征，可以避免将坡体视为刚体，过于简化边界条件的缺点，能够接近实际从应力应变的角度分析边坡的变形破坏机制。对了解边坡的应力分布及应变位移变化很有利。 有限单元法实质是变分法的一种特殊的有效形式，其基本思想是：把连续体离散化为一系列的连接单元，每个单元内可以任意指定各种不同的力学形态，从而可以在一定程度上更好地模拟地质体的实际情况，特殊的节理元，可以有效地模拟岩土体中的结构面。 在大多数情况下岩土体材料应采用非线形模型，其中包括岩体弹塑性、蠕变、不抗拉特性以及结构面性质的影响。下面简要叙述有限元法的求解过程和原理。 有限单元法的基本原理 1.有限单元法的实施步骤 有限元的重要步骤归纳起来，主要有以下几步： （1）建立离散化的计算模型，包括以一定型式的单元进行离散化，按照求解问题的具体条件确定荷载及边界条件； （2）建立单元的刚度矩阵； （3）由单元刚度矩阵组集总体刚度矩阵，并建立系统的整体方程组； （4）引入边界条件，解方程组，求得节点位移； （5）求各单元的应变、应力及主应力。 2位移模式与单元类型 在一般的有限单元法问题中，我们常以位移作为未知数，称为位移法。为保证解的收敛性，要求位移模式必须满足以下三条： （1）位移模式必须能包含单元的刚体位移。即当节点位移是由某个刚体位移所引起时，弹性体内不会有应变。 （2）位移模式必须能包含单元的常应变，即与位置坐标无关的那部分应变。
adina提取内力
adina中如何查看三维实体单元的截面轴力、弯矩与剪力？ 1. cut surface方法 下面结合一个自由端作用集中荷载的三维悬臂梁实例，讲解如何计算某截面的轴力、弯矩与剪力。 1）实例概况 一根完全弹性的悬臂梁，截面尺寸为0.10*0.1，长度为1，在自由端作用2个集中力，数值均为1000，需要计算离自由端距离为0.5单位的横截面上的轴力、弯矩与剪力，按照结构力学，该计算截面的轴力为0，剪力为2000，弯矩为1000.下面通过ADINA程序验证上述数值的正确性。 2）建模并求解 由于模型比较简单，不详细讲解了，需要说明的是，坐标原点位移自由端截面最下边。命令流如下，最终模型如下图：
* DATABASE NEW SAVE=NO PROMPT=NO FEPROGRAM ADINA CONTROL FILEVERSION=V83 * COORDINATES POINT SYSTEM=0 @CLEAR 1 0.00000000000000 0.00000000000000 0.00000000000000 0 2 0.00000000000000 0.100000000000000 0.00000000000000 0
3 0.00000000000000 0.100000000000000 0.100000000000000 0 4 0.00000000000000 0.00000000000000 0.100000000000000 0 @ * SURFACE VERTEX NAME=1 P1=3 P2=4 P3=1 P4=2 * VOLUME EXTRUDED NAME=1 SURFACE=1 DX=1.00000000000000, DY=0.00000000000000 DZ=0.00000000000000 SYSTEM=0 PCOINCID=YES, PTOLERAN=1.00000000000000E-05 NDIV=1 OPTION=VECTOR, RATIO=1.00000000000000 PROGRESS=GEOMETRIC CBIAS=NO * FIXBOUNDARY SURFACES FIXITY=ALL @CLEAR 6 'ALL' @ * LOAD FORCE NAME=1 MAGNITUD=1000.00000000000 FX=0.00000000000000, FY=0.00000000000000 FZ=-1.00000000000000

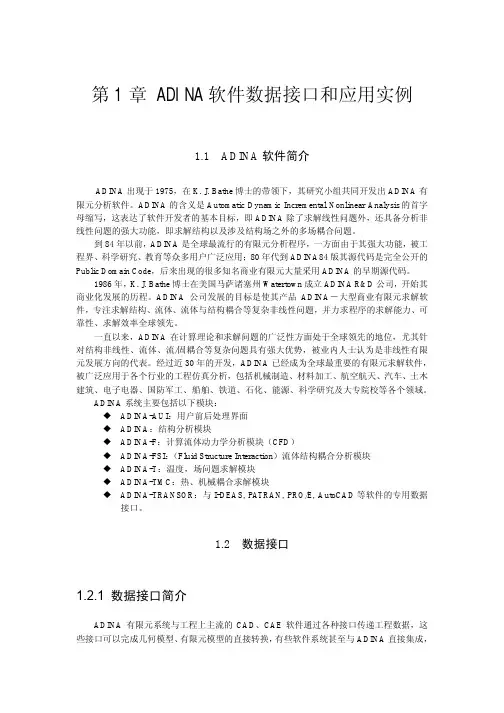

ADINA 软件数据接口和应用实例1
