洁净室区风速风量与换气次数测试规程
洁净室区风速风量与换气
次数测试规程
The following text is amended on 12 November 2020.
洁净室（区）风速、风量与换气次数测试规程
目的：规定洁净室(区)风速、风量与换气次数的测试条件、测试方法，规范测试操作，确保测试结果的准确性。
范围：适用于公司洁净室（区）的风速、风量与换气次数的测试。
责任人：环境监测员、QA、中心化验室主任、质量保证室主管。
内容：

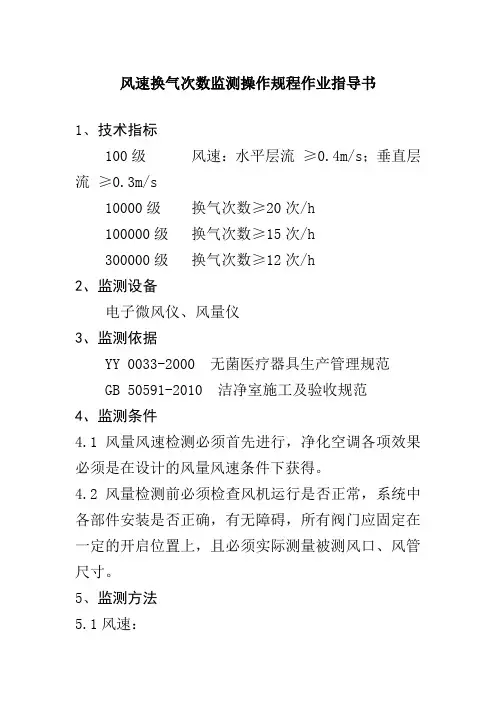

1、测试仪器：
风速仪
最小刻度或读数不应大于S。透用于单向流洁净室风速测试及套管法、风口法的风速测试。
风流量罩
应带有流量计，可直接得出风量。适宜乱流洁净室的风速、风量与换气数的测试。
2、测试条件：
在对洁净室验收时，风量风速检测必须首先进行，净化空调各项项效果必须是在设计的风量风速条件下获得。
风量检测前必须检查风机运行是否正常，系统中各部件安装是否正确，有无障碍，所有阀门应固定在一定的开启位置上，且必须实际测量被测风口、风管尺寸。
在空调系统正常运转不少于30分钟后进行测试。
采用任何方法测定任何洁净室风口风量(风速)时，风口上的任何配件、饰物一律保持原样。
3、测试方法
对于单向流洁净室，可采用截面平均风速(V)和截面积乘积(S)的方法确定送风量。垂直单向流洁净室的测定截面取距地面的无阻碍面（孔板、格栅除外）的水平截面，如有阻隔
面，该测定截面应抬高至阻隔面之上；水平单向流洁净室取距送风面的垂直于地面的截面，截面上测点间距不应大于1m ，一般取。测点数应不少于20个，均匀布置。
对于非单向流洁净室，内安装过滤器的风口可采用套管法、风量罩法测定风量，为测定回风口或新风口风量，也可用风口法。
套管法
可用轻质板材或膜材做成与风口内截面相同或相近、长度大于2倍风口边长的直管段作为辅助风管，连接于过滤器风口外部，在套管出口平面上，均匀划分小方格，方格边长不大于200mm ，在方格中心设测点，但最小测点数不少于6点。也可采用锥形套管，上口与风口截面相同或相近，下口面积不小于上口面积的一半，长度宜大于倍风口边长，侧壁与垂直面的倾斜角（α）不宜大于°，以测定截面平均风速，乘以测定截风面净面积算出风量。
风量罩法
本法系选用带流量计的风量罩测定风速、风量，该法可直接得出风量。风量罩面积应接近风口面积。测定时应将风量罩口完全罩住过滤器或出风口，风量罩边与接触面应严密无泄漏。
风口法
测新风量、回风量等负压风量时，如受环境条件限制，无法采用套管或风量罩，也不能在风管上检测时，则可用风口法。
风口上有网、孔板、百叶等配件时，测定面应距其约50mm ，测定面积按风口面积计算，测点数的规定。
对于百叶风口，也可在每两条百叶中间选不少于3点，并使测点正对叶片间的斜向气流。测定面积应按百叶风口通过气流的净面积计算。
β α
15° A
B
锥形套风管
A ——套风管口边长
之一；
B ——套管口长度
4、计算 平均风速(V)
式中 V 1、V 2、……V n 分别为各个测点的风速，m/S ；n 为总测点数。 风量(L)
式中： L ——各个风口风量，m 3/h ；
S ——风口通风面积，m 2； V ——测得的风口平均风速，m/s 。
房间换气次数(N)：
A
L L L N n
++=
21 （次/h ）
式中： L 1+L 2+…L n ——房间各送风口风量（m 3/h ）；
A ——房间体积。
